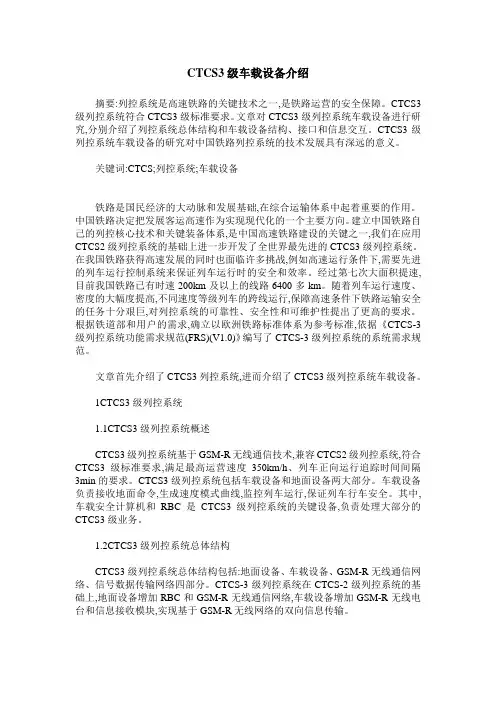

CTCS3级车载设备介绍摘要:列控系统是高速铁路的关键技术之一,是铁路运营的安全保障。

CTCS3级列控系统符合CTCS3级标准要求。

文章对CTCS3级列控系统车载设备进行研究,分别介绍了列控系统总体结构和车载设备结构、接口和信息交互。

CTCS3级列控系统车载设备的研究对中国铁路列控系统的技术发展具有深远的意义。

关键词:CTCS;列控系统;车载设备铁路是国民经济的大动脉和发展基础,在综合运输体系中起着重要的作用。

中国铁路决定把发展客运高速作为实现现代化的一个主要方向。

建立中国铁路自己的列控核心技术和关键装备体系,是中国高速铁路建设的关键之一,我们在应用CTCS2级列控系统的基础上进一步开发了全世界最先进的CTCS3级列控系统。

在我国铁路获得高速发展的同时也面临许多挑战,例如高速运行条件下,需要先进的列车运行控制系统来保证列车运行时的安全和效率。

经过第七次大面积提速,目前我国铁路已有时速200km及以上的线路6400多km。

随着列车运行速度、密度的大幅度提高,不同速度等级列车的跨线运行,保障高速条件下铁路运输安全的任务十分艰巨,对列控系统的可靠性、安全性和可维护性提出了更高的要求。

根据铁道部和用户的需求,确立以欧洲铁路标准体系为参考标准,依据《CTCS-3级列控系统功能需求规范(FRS)(V1.0)》编写了CTCS-3级列控系统的系统需求规范。

文章首先介绍了CTCS3列控系统,进而介绍了CTCS3级列控系统车载设备。

1CTCS3级列控系统1.1CTCS3级列控系统概述CTCS3级列控系统基于GSM-R无线通信技术,兼容CTCS2级列控系统,符合CTCS3级标准要求,满足最高运营速度350km/h、列车正向运行追踪时间间隔3min的要求。

CTCS3级列控系统包括车载设备和地面设备两大部分。

车载设备负责接收地面命令,生成速度模式曲线,监控列车运行,保证列车行车安全。

其中,车载安全计算机和RBC是CTCS3级列控系统的关键设备,负责处理大部分的CTCS3级业务。

车载测试的必备工具和设备介绍车载测试是对汽车及其相关技术进行评估和研究的过程，以确保汽车的质量、安全和性能。

为了进行有效的车载测试，需要使用一系列必备的工具和设备来收集和分析数据。

本文将介绍几种常用的车载测试工具和设备，以帮助您了解车载测试的必备装备。

一、数据记录仪数据记录仪是车载测试中最基本的工具之一。

它被安装在车辆中，用于记录和存储各种相关数据，如车速、加速度、转向角、刹车压力等。

当车辆进行测试时，数据记录仪会实时记录这些数据，并将其存储在内部的存储设备中。

数据记录仪还可以与其他测试设备进行连接，以获取更为详细的数据。

二、诊断扫描工具诊断扫描工具是用于检测和诊断车辆故障的重要设备。

它可以通过与车辆的OBD（On-Board Diagnostic）接口连接，读取和解析车辆的故障码，并提供相应的故障诊断信息。

诊断扫描工具的功能不仅仅局限于故障诊断，还可以进行实时数据监测、参数调整等操作，帮助了解和改善车辆的性能。

三、测量仪器测量仪器是车载测试中必不可少的设备。

它包括了多种测量工具，如电压表、电流表、温度计、压力计等，用于测量和监测车辆各种参数。

通过使用测量仪器，可以对车辆的各项参数进行准确的测量和记录，以评估车辆的性能和安全性。

四、振动测试仪振动测试仪是用于测试车辆振动情况的专用设备。

它利用振动传感器对车辆在运行过程中的振动进行监测和记录，以评估车辆的悬挂系统、减震系统等是否正常工作。

振动测试仪可以帮助检测车辆是否存在振动过大、抖动等问题，并及时采取措施进行修复和改善。

五、排放测试设备排放测试设备是用于测试车辆尾气排放情况的工具。

随着环境保护意识的增强，对车辆的排放性能要求越来越高。

排放测试设备可以通过在车辆的排气管上安装传感器，实时检测并记录车辆的排放数据，以评估车辆是否达到相关的排放标准。

六、安全测试设备安全测试设备是评估车辆安全性能的关键工具。

它包括碰撞测试设备、制动测试设备、安全气囊测试设备等。

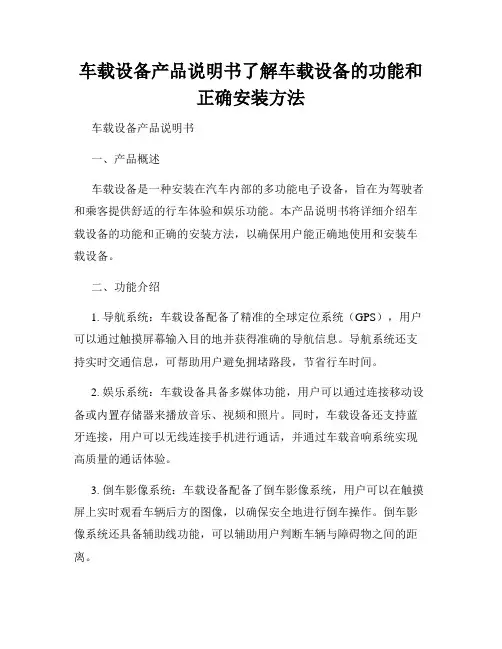

车载设备产品说明书了解车载设备的功能和正确安装方法车载设备产品说明书一、产品概述车载设备是一种安装在汽车内部的多功能电子设备，旨在为驾驶者和乘客提供舒适的行车体验和娱乐功能。

本产品说明书将详细介绍车载设备的功能和正确的安装方法，以确保用户能正确地使用和安装车载设备。

二、功能介绍1. 导航系统：车载设备配备了精准的全球定位系统（GPS），用户可以通过触摸屏幕输入目的地并获得准确的导航信息。

导航系统还支持实时交通信息，可帮助用户避免拥堵路段，节省行车时间。

2. 娱乐系统：车载设备具备多媒体功能，用户可以通过连接移动设备或内置存储器来播放音乐、视频和照片。

同时，车载设备还支持蓝牙连接，用户可以无线连接手机进行通话，并通过车载音响系统实现高质量的通话体验。

3. 倒车影像系统：车载设备配备了倒车影像系统，用户可以在触摸屏上实时观看车辆后方的图像，以确保安全地进行倒车操作。

倒车影像系统还具备辅助线功能，可以辅助用户判断车辆与障碍物之间的距离。

4. 蓝牙连接：车载设备支持蓝牙连接，用户可以轻松地连接手机或其他蓝牙设备。

通过蓝牙连接，用户可以实现免提通话、音乐播放和数据传输等功能，为驾驶者和乘客提供便利和安全性。

5. 控制面板：车载设备配备直观的控制面板，用户可以通过触摸屏幕或旋钮进行各种操作。

控制面板易于操作，提供了快速、方便的用户体验。

三、安装方法1. 预安装准备：在安装车载设备之前，请确保车辆的电源已断开，并全面了解车辆的电气系统。

如果不确定，请参考车辆制造商提供的相关文件。

2. 安装步骤：（1）找到合适的安装位置：在选择安装位置时，请确保车载设备不会干扰驾驶员的操作，并能够方便地操作和观看屏幕。

同时，考虑到安全因素，避免将车载设备安装在主要气囊或安全带的位置。

（2）安装支架：根据车载设备的尺寸和形状，选择适当的支架进行安装。

根据支架上的指示，使用螺丝将其固定在车辆的合适位置。

（3）电源连接：按照车载设备的说明书，正确连接电源线。

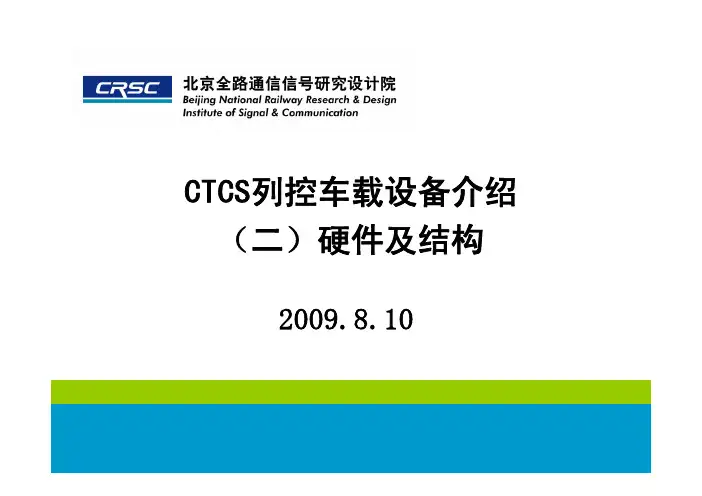

CTCS列控车载设备介绍（二）硬件及结构2009.8.10目录CTCS3列控车载设备结构CTCS3列控车载设备组成CTCS 车载设备和列车接口C3/C2车载模式及与既有C2差别1234列控车载设备C2/C3一体化设计原则当前300公里动车上安装的车载设备采用C3/C2一体化设计原则。
