下载文档原格式
第三节金属的腐蚀与防护一、金属的腐蚀（一）定义：金属或合金与周围的气体或液体发生氧化还原反应而引起损耗的现象（二）特征：金属被腐蚀后，在外形，色泽以及机械性能方面会发生变化（三）本质：金属失电子变成阳离子发生氧化反应。
M-ne-=M n+（四）类型：化学腐蚀和电化学腐蚀1、化学腐蚀（1）定义：金属与其表面接触的一些物质（如O2、Cl2、SO2等）直接反应而引起的腐蚀（2）本质：金属失电子被氧化。
（3）举例：铁与氯气直接反应而腐蚀；输油、输气的钢管被原油、天然气中的含硫化合物腐蚀（4）特点：无电流产生，化学腐蚀的速度随温度升高而加快。
例如：钢材在高温下容易被氧化，表面生成由FeO、Fe2O3、Fe3O4组成的一层氧化物。
2、电化学腐蚀（1）定义：不纯的金属与电解质溶液接触时会发生原电池反应，比较活泼的金属发生氧化反应而被腐蚀，这种腐蚀叫做电化学腐蚀。
（2）本质：较活泼的金属失去电子被氧化（3）举例：钢铁制品在潮湿空气中的锈蚀就是电化学腐蚀（4）特点：有微弱的电流产生注：化学腐蚀与电化学腐蚀的联系：化学腐蚀和电化学腐蚀往往同时发生，但电化学腐蚀更普遍，危害更大，腐蚀速率更快3、钢铁的电化学腐蚀（1）原电池的组成：负极：铁正极：碳电解质：潮湿空气（2）种类：根据钢铁表面水膜的酸性强弱分为析氢腐蚀和吸氧腐蚀①析氢腐蚀：在酸性环境中，由于在腐蚀过程中不断有H2放出，所以叫做析氢腐蚀。
水膜酸性较强：负极：Fe—2e-=Fe2+正极：2H++2e-=H2↑总反应：Fe+2H+=Fe2++H2↑②吸氧腐蚀：钢铁表面吸附的水膜酸性很弱或呈中性，但溶有一定量的氧气，此时就会发生吸氧腐蚀水膜中溶有O2，呈弱酸性、中性或碱性：负极：Fe—2e-=Fe2+ 正极：O2+4e-+2H2O=4OH-总反应：2Fe+O2+2H2O=2Fe(OH)24Fe(OH)2+O2+2H2O=4Fe(OH)32Fe(OH)3 =Fe2O3·xH2O（铁锈）+(3-x)H2O注：I、只有位于金属活动性顺序中氢前的金属才可能发生析氢腐蚀，氢后的金属不能发生II、氢前和氢后的金属都可发生吸氧腐蚀III、吸氧腐蚀是金属腐蚀的主要形式，主要原因有两个，第一：水膜一般不显强酸性；第二：多数金属都可发生二、金属的防护（一）改变金属材料的组成1、方法：在金属中添加其他金属或非金属可以制成性能优异的合金。
《金属的腐蚀与防护》说课稿教学分析内容选择：本次实验课选自人教版高中化学《选择性必修一》第四章第三节《金属的腐蚀与防护》，是继电化学原理知识系统学习后，原电池和电解池知识的发展与应用。
另一方面，学生发现教室清洁使用的钢丝球，半天旧生锈明显，而家用的钢丝球很少生锈，对该现象的原因很好奇。
查阅《普通高中化学课程标准（2017年版2020年修订）》对该部分的“内容要求”、“学习活动建议”和“学业要求”做出了相关要求。
同时新高考试题越来越体现情境化、探究性、实践性的特点，于是本课以钢丝球为载体，展开金属的腐蚀与防护的探究性学习。
学情分析：该阶段学生已经学习了氧化还原知识及电化学原理知识，具备独立分析出析氢腐蚀原理的能力，但对吸氧腐蚀较陌生，需完善学习。
教学目标设计的初衷是提高宏微结合、证据推理、探究与创新、态度与责任四大核心素养，落到知识角度，得到具体教学目标：1.掌握金属发生吸氧腐蚀的原理，构建金属电化学腐蚀的分析模型；2.探究金属在酸性、中性、碱性条件下的腐蚀类型，感受金属腐蚀的普遍性及危害，学习科学探究的方法。
3.掌握金属腐蚀的防护方法，体会化学知识对社会生活的重要作用。
4.重难点：金属吸氧腐蚀的原理及过程；金属在弱酸性条件下的电化学腐蚀类型；金属防腐措施的自主设计。
二、内容创新教材中安排四个实验来突破两个难点，即：吸氧腐蚀的判断和牺牲阳极法；本课对教材进行整合改进后，设计三个实验突破三个重点，即：1.创新演示实验，探究钢丝球在NaCl溶液中的腐蚀情况，理解吸氧腐蚀的全过程；2.创新合作探究实验，探究不同pH下钢铁的腐蚀类型;3.创新课外自主实验，探究金属防腐措施的效果，从三个角度设计金属防腐措施。
三、教学过程情境素材一：学生发现教室清洁使用的一款钢丝球，才半天就生锈了，而家里使用的钢丝球却很少生锈。
由此引导学生从钢丝球本身以及接触的环境两个方面来寻找易生锈和不易生锈的的原因。
易锈钢丝球的产品参数材料显示为“钢丝”，主要含Fe和C，不锈钢丝球的材料为“不锈钢”，主要含Fe、C、Cr、Ni等。
第4节金属的腐蚀与防护◆教学目标【知识与技能】(1)认识金属腐蚀带来的危害，了解金属腐蚀的两种类型（化学腐蚀和电化学腐蚀）；(2)理解钢铁吸氧腐蚀和析氢腐蚀发生的条件及原理，会书写电极反应式和总反应式；(3)认识常见的防止金属腐蚀的方法，能解释两种电化学防护方法的原理。
【过程与方法】(1)通过对钢铁发生吸氧腐蚀和析氢腐蚀对比实验的探究，学会设计控制单一变量进行对比实验以及对实验设计进行评价；(2)通过实验探究的过程，进一步提高对实验现象的观察能力和分析能力。
【情感态度与价值观】通过金属腐蚀对生产、生活的影响，切实感受金属及合金在国家建设及社会生活中的重要作用，形成爱护资源，科学利用资源的正确思想，感受化学对人类进步的意义。
◆教学重难点【教学重点】金属的电化学腐蚀及金属的电化学防护原理。
【教学难点】金属发生析氢和吸氧腐蚀的原理。
◆教学方法从生活中常见的金属腐蚀说起，引起学生的共鸣，让学生感受金属腐蚀对生产、生活的影响，切实感受金属及合金在国家建设及社会生活中的重要作用。
通过实验引导学生探究金属腐蚀的原因以及金属腐蚀的分类，并由此联想到金属的防护。
学会书写电极反应式和总反应式认识常见的防止金属腐蚀的方法，并且可以解释两种电化学防护方法的原理。
◆教学过程一、导入新课(知识复习)【提问】上节课我们学习了原电池的有关知识，请大家思考一下两个问题1.原电池的构成条件?2.原电池哪一极金属易被腐蚀？【学生思考回答】活泼性不同的两极；电解质溶液；闭合回路；（自发的氧化还原反应）。
在原电池反应中负极易被氧化而腐蚀。
【设计意图】回顾旧知，铺垫新内容。
二、讲授新课教学环节一：情景导入【多媒体展示】(1)生活中常见金属腐蚀的图片；(2)金属腐蚀对人类生活和经济的影响。
【讲述】在生产和生活中，金属腐蚀所带来的损失非常严重。
金属生产设备的腐蚀经常导致工厂停产，金属腐蚀还会使桥梁、建筑物等损坏甚至坍塌，许多场所的金属腐蚀还会导致火灾、爆炸等安全事故的发生。
金属的腐蚀与防护在我们的日常生活中，金属是一种我们经常接触到的材料。
从我们的家居设备到车辆和基础设施，金属都得到了广泛的应用。
然而，金属在长时间使用的过程中，会面临一个普遍的问题，那就是腐蚀。
本文将探讨金属的腐蚀原因以及常见的防护方法。
一、腐蚀的原因腐蚀是金属与周围环境发生反应，导致金属表面质量的损失。
金属腐蚀的主要原因可以归结为以下几点：1. 化学反应：金属与空气中的氧气、水分以及其他化学物质发生反应，形成腐蚀产物。
例如，铁的腐蚀是由于氧气和水的存在形成的氧化铁。
2. 电化学反应：金属在电解质溶液中与氧化还原反应发生，形成电极体系。
其中，金属作为阳极发生氧化反应，被溶解为阳极离子。
3. 环境因素：金属腐蚀还与环境的酸碱度、湿度、温度等因素有关。
酸性环境、高湿度和高温都会加速金属的腐蚀过程。
二、常见的金属腐蚀防护方法为了保护金属免受腐蚀的损害，一系列的腐蚀防护方法被开发出来。
下面是一些常见的金属腐蚀防护方法：1. 表面涂层：在金属表面覆盖一层防腐涂料或涂层是常见的防护方法之一。
这可以阻止环境中对金属的直接接触，并减少氧气和水分的接触，从而降低腐蚀的速度。
2. 阴极保护：通过将一种更容易被腐蚀的金属（如锌）与需要保护的金属（如铁）连接在一起，形成一个阴阳极体系。
这样，腐蚀过程会移动到更容易被腐蚀的金属上，保护主要金属不受腐蚀。
3. 合金化处理：通过添加其他元素或合金成分来改变金属的结构，提高金属的抗腐蚀性能。
例如，不锈钢是通过在铁中添加铬和镍来制成的，以增加其抗腐蚀性能。
4. 电镀：将要保护的金属浸入带有活性金属离子的电解质溶液中，在金属表面形成保护性的金属沉积层。
这种方法可以提供一个屏障，阻止环境中的腐蚀物质接触到金属表面。
5. 降低环境因素：通过控制周围环境的酸碱度、湿度和温度等因素，可以减缓腐蚀速度。
例如，在暴露在潮湿环境中的金属表面添加干燥剂可以降低湿度，减少腐蚀的风险。
三、结语金属的腐蚀问题在我们的生活中是一个常见且重要的挑战。

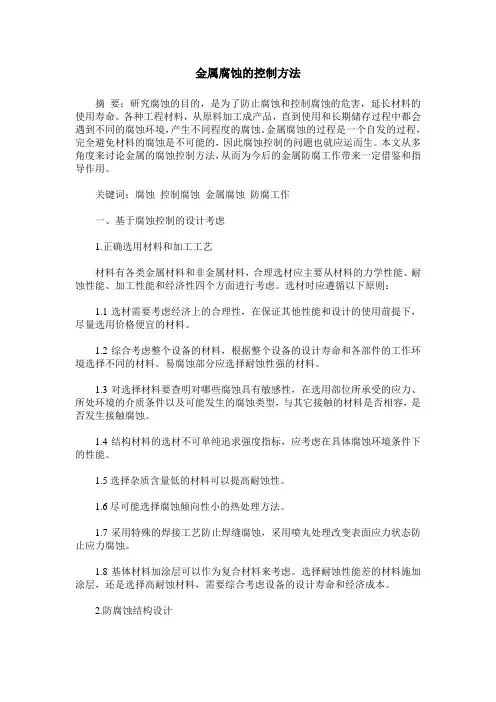

金属腐蚀的控制方法摘要：研究腐蚀的目的，是为了防止腐蚀和控制腐蚀的危害，延长材料的使用寿命。
各种工程材料，从原料加工成产品，直到使用和长期储存过程中都会遇到不同的腐蚀环境，产生不同程度的腐蚀。
金属腐蚀的过程是一个自发的过程，完全避免材料的腐蚀是不可能的，因此腐蚀控制的问题也就应运而生。
本文从多角度来讨论金属的腐蚀控制方法，从而为今后的金属防腐工作带来一定借鉴和指导作用。
关键词：腐蚀控制腐蚀金属腐蚀防腐工作一、基于腐蚀控制的设计考虑1.正确选用材料和加工工艺材料有各类金属材料和非金属材料，合理选材应主要从材料的力学性能、耐蚀性能、加工性能和经济性四个方面进行考虑。
选材时应遵循以下原则：1.1选材需要考虑经济上的合理性，在保证其他性能和设计的使用前提下，尽量选用价格便宜的材料。
1.2综合考虑整个设备的材料，根据整个设备的设计寿命和各部件的工作环境选择不同的材料。
易腐蚀部分应选择耐蚀性强的材料。
1.3对选择材料要查明对哪些腐蚀具有敏感性，在选用部位所承受的应力、所处环境的介质条件以及可能发生的腐蚀类型，与其它接触的材料是否相容，是否发生接触腐蚀。
1.4结构材料的选材不可单纯追求强度指标，应考虑在具体腐蚀环境条件下的性能。
1.5选择杂质含量低的材料可以提高耐蚀性。
1.6尽可能选择腐蚀倾向性小的热处理方法。
1.7采用特殊的焊接工艺防止焊缝腐蚀，采用喷丸处理改变表面应力状态防止应力腐蚀。
1.8基体材料加涂层可以作为复合材料来考虑。
选择耐蚀性能差的材料施加涂层，还是选择高耐蚀材料，需要综合考虑设备的设计寿命和经济成本。
2.防腐蚀结构设计设备的腐蚀在很多情况下都与其结构有关。
不良的结构常常会引起应力集中、局部过热、液体流动停滞、固体颗粒的沉积和积聚、电偶电流形成等，这些都会引起或加速腐蚀过程。
因此，在设计中应充分注重设备的结构设计。
防腐蚀结构设计，就是在保证满足设备的功能和工艺要求的条件下，适当地改变设备及部件的形状、布局，调整其相对位置或空间位置，达到控制腐蚀的目的。
腐蚀与防护管理办法第一部分总则1.1 为加强腐蚀监测、停工期间的腐蚀检查工作、涂料防腐工作、湿硫化氢环境腐蚀与防护工作、定点测厚工作，依据国家有关法规、标准以及《腐蚀与防护管理规定》，制定本管理办法。
1.2各专业厂应根据本厂实际情况，对应本管理办法制定本单位的腐蚀与防护实施细则，对目前还不具备条件无法实施的要求应制定出计划，逐步完善。
1.3 本管理办法适用于各装置。
第二部分腐蚀监测第一章一般规定2.1本部分所涉及的防腐蚀监测手段，主要是行业现行的、成熟的、多数企业通用的几种腐蚀监测手段，主要包括：原油、原料油、中间馏分油腐蚀介质的监测；原油电脱盐系统中脱后盐含量的监测；工艺冷凝水（装置顶循冷凝、冷却系统）或含水介质中腐蚀介质或腐蚀产物的监测；采用在线腐蚀探针手段所开展的腐蚀速率监测；采用旁路监测等手段进行系统腐蚀速率的监测；其它可靠的监测手段。
第二章腐蚀监测项目2.2原油、馏分油、原料油腐蚀监测2.2.1监测目的：掌握进厂或进装置原油、原料油中腐蚀性介质的变化趋势，可预先判断腐蚀介质对装置的腐蚀程度，制定适合的腐蚀控制方案。
2.2.2监测范围：原油、原料油腐蚀监测是指对进厂或进装置所有种类原油或原料油的腐蚀性介质；馏分油腐蚀性监测是指蒸馏侧线、其它炼油装置转化油中腐蚀性介质；盐含量是监测原料油及蒸馏电脱盐前后蒸馏原料中的盐含量。
2.2.3监测项目：对原油主要监测原油中的酸值、硫含量和盐含量；对侧线馏分油及进装置原料油主要监测酸值、硫含量、氯含量、氮含量、铁含量、镍含量、钒含量等；对进蒸馏装置原料油需要监测脱后盐含量。
2.2.4监测频次及执行标准见表1。
表1原油、馏分油、原料油腐蚀监测频次及执行标准注：如果原油或原料油种类变化较大，建议增加频次。
2.3工艺冷凝水及含水介质中腐蚀性介质或腐蚀产物的监测2.3.1监测目的：掌握系统的腐蚀程度与腐蚀控制程度。
2.3.2监测范围：炼化装置生产过程产生的、含水介质中存在的腐蚀部位，主要监测介质中腐蚀性介质及腐蚀产物。
金属腐蚀与防护的实验一、重量法测定金属腐蚀速度一、目的要求1.掌握重量法测定金属腐蚀速度的原理和方法。
2.用重量法测定碳钢在稀硫酸中的腐蚀速度。
二、基本原理重量法是根据腐蚀前后金属试件的重量的变化来测定金属腐蚀速度的。
把待测的金属做成一定形状和大小的试件，放在测试环境中，经过一定时间后，取出并测量其重量和尺寸变化，计算其腐蚀速度。
对于失重法，可由下面公式计算腐蚀速度。
V-=（w0-w1）/（st）式中：V—金属的腐蚀速度，g/m2·h；w0—试件腐蚀前的重量，g；w1—试件腐蚀后并经过除去腐蚀产物后的重量，g；s—试件暴露在腐蚀环境中的面积，m2；t—试件腐蚀的时间，h。
腐蚀深度指标表示公式如下：V l=8.76×V-/ρ—用腐蚀深度表示的金属腐蚀速度，mm/a式中： Vlρ—金属的密度，g/cm3。
三、仪器与药品碳钢试件、稀硫酸8%、金相砂纸、细尼龙丝、电子天平等四、操作步骤1.试样用金相砂纸打磨，以除去表面氧化膜。
2.在电子天平上称重，精确到0.1mg。
用游标卡尺测量暴露的全部表面积，精确到0.02mm。
在烧杯中注入8%硫酸水溶液，将试件系于尼龙丝的一端，另一端系在玻璃棒上。
然后用无水酒精和丙酮棉球清洗试件的表面以除污垢。
把玻璃棒横担于烧杯上，使试件处于溶液的中部。
观察并记录现象。
3.记录时间，从试件进入溶液时起，到试件取出时止，实验时间为1小时。
4.试验结束后取出试件，用自来水冲洗。
5.试样干燥后(可用冷风吹)，称重，除去腐蚀产物，再清洗干燥并称重，如此反复几次，直至前后相邻两次去膜后的重量差不大于0.5mg，即视为腐蚀产物完全清除，记录之。
五、数据记录室温介质试样浸入时间试样取出时间列出一组数据的计算过程。
七、思考与讨论1.重量法测定金属腐蚀速度的优点、缺点及适用范围?2.分析实验数据的误差来源。
3.写出有关电极反应式。
实验二恒电位法测定阴极极化曲线一、目的要求1.掌握恒电流法测定阴极极化曲线的基本原理和方法。
