超声波液位计使用说明书中文液位计、液位差计请在使用本设备前，仔细阅读说明书，并保管好已备查阅。
- 2 -1. 工作原理探头部分发射出超声波，然后被液面反射，探头部分 再接收，探头到液(物)面的距离和超声波经过的时间成比例:h b = ct2即距离 [m] = 时间×声速/2 [m]声速的温度补偿公式:环境声速= 331.5 + 0.6×温度2. 现场条件1) 环境温度 : -10 ~ +60℃（低温情况需特殊说明） 2) 表壳保护等级 : IP65 适用于户外安装3) 适用测量的介质 : 适用于大部分液体及粉状颗粒状固体，弱酸，弱碱，强碱，低于40%的强酸。
若在强酸应用场合，请与我司联系，应使用防腐探头。
4) 容器压力 : 0.7~3 bar5) 在下面的任何一种情况，要严格按照手册要求安装：① 有泡沫的液体/固体② 周围有强电压，强电流，强电磁干扰，尽量避免高电压，高电流及强电磁干扰 ③ 大风和太阳直晒 ④ 强震动6) 其他特殊情况请向厂家联系。
超声波物/液位计原理图3. 安装SEAGMASONIC 系列仪表安装方便。
1) 一体式超声波液位计外形尺寸。
M70*22)分体式超声波液位计的外形尺寸100 70 52 210105M25×1.5 105mm φ63mm 0-10m 传感器M25×1.5130mm φ76mm 0-20m 传感器- 4 -220mmM36×2.0φ105mm 0-30m 传感器125mmULTRASONIC LEVELMETER SEAGMA SONIC165mm155 mm30mm3-1户外安装1)水道和户外安装时，需做一个安装支架，如下图。
118mmULTRASONIC LEVELMETER SEAGMA SONIC 213mm 185 mm30mm 58mm2)探头要垂直液面或料位表面安装。
9003) 若支架在风中摇摆的话，会给测量带来误差。
超声波传感器一、产品简介利用声波介质对被检测物进行非接触式和无磨损的检测。
超声波传感器对无论是透明性的物体还是有颜色的物体，金属物体或者非金属物体、以及固体、液体或是粉状物质，均能检测。
周围环境条件如有烟环境、灰尘环境或是下雨条件下几乎都不会影响超声波传感器的检测性能。
二、超声波测距原理发射超声换能器发射出的超声脉冲，通过传播媒质传播到被测介质，经反射后再通过传声媒质返回到接收换能器，测出超声脉冲从发射到接收在传声媒质中传播的时间。
再根据传声媒质中的声速，就可以算得从换能器到介质面的距离。
从而确定液位。
因此我们可以计算出探头到反射面的距离D ＝ C*t/2(除以2是因为声波从发射到接收实际是一个来回，D是距离，C是声速，t是时间）。
三、产品特点高分辨率响应时间短数码管显示测量距离通过RS 232/485 完成参数设置丰富的输出方式：开关量、模拟量、RS232/485四、主要技术指标你五、安装指南5.1 安装注意事项(1)超声波传感器安装时发射面应垂直于被测物体； (2)电源线和输出信号线不要接反。
5.2安装尺寸⑴ 超声波传感器外形图：HFTCGQ_SMG 型：(2)超声波传感器尺寸图 HFTCGQ_SMG 型：功 能 一体型量 程 0.05~0.5m 0.1~1m 0.2~3m 0.2~4m 0.3~5m 0.3~6m探头频率200K 100K 65K 65K 50K 50K安装尺寸HFTCGQ_SMG 型 M60*1.5M18*1.5M27*1.5 M40*1.5 M40*1.5 M40*1.5M40*1.5分辨率 3mm 或0.1%（取大者） 响应时间 < 200ms显 示 LED , 数码管 发射角度 20°模拟输出 4～20mA/500Ω负载、0~5V开关量输出 继电器DC 30V/ 5A 、PNP/NPN （5V ）（可选） RS232/485 MODBUS 协议或者厂家自定义协议（可选） 供 电 标配24V （±15%） 环境温度 -20～+60℃， 防护等级IP65 可选IP67超声波传感器5.3 实物安装HFTCGQ_SMG型：①在被测物体上方装一个法兰②法兰上放一片内径相同的垫片③把测距传感器对准法兰孔④将测距传感器放入法兰孔⑤从法兰底部看到的情况⑥法兰下放一片内径相同的垫片你⑦拧上螺母固定好测距传感器⑧给测距传感器接上电缆线HFTCGQ_ZL型：（停产）①在被测物体上方装一个法兰②把测距传感器对准并放入法兰孔③拧上螺母固定好测距传感器④给测距传感器接上探头线超声波传感器⑤给测距传感器接上电缆线5.4 接线方式电源：红线： 24VDC+ 黑线： 24VDC–1、4~20mA：蓝线： mA + 黄线： mA–2、0~5V：蓝线： V + 黄线： V–3、485/232通讯：黄线：T/R+ 蓝线： T/R–4、继电器信号：蓝线黄线你5、NPN信号：蓝线：NPN+ 黄线：NPN -6、PNP信号：蓝线：PNP+ 黄线：PNP-备注：1、输出信号选择（1~6）其中一种；2、要将黑线可靠接地；3、当测距传感器为mA模块时，也可将黄线（mA-）接地；六、信号说明HFTCGQ_SMG型：初始上电时，电源指示灯“绿灯”常亮。
Products Solutions Services TI00490C/28/ZH/04.15技术资料Turbimax CUS71D超声波污泥界面传感器浸入式传感器，用于污泥界面测量应用在许多工艺过程中，沉淀后的悬浮液将分离成固液两相。
为了确保过程的经济性和高效性， 必须连续监测沉降和沉淀过程中出现的分离层和过渡层的分层界面。
Turbimax CUS71D传感器广泛应用于污泥界面测量：•污水处理：初沉池、污泥浓缩池、二沉池•水净化：添加絮凝剂后的沉淀池、监测过滤介质膨胀，优化反冲洗操作、污泥接触处理过程中污泥泥位•行业：静态分离过程优势•提供两种不同类型的传感器，择优选择，满足测量任务的要求•带预定义计算单元，调试简单•智能传感器：传感器内储存了所有特征参数值和标定参数值Turbimax CUS71D2Endress+Hauser功能与系统设计测量原理压电晶体安装在平头柱体塑料外壳内。
经电压激励后的压电晶体发出声纳信号。
超声波信号以657 kHz 频率、6°发射角扫描分离层。
被测参数为超声波信号的运行时间，即到达分离层的固体颗粒至返回接收器的时间。
带刮刷的传感器可以防止传感器覆膜上生成粘污。
功能声速随着测量介质物理属性的变化而变化，受温度和大气压的影响。
同时，也会随着液相层和介质中的悬浮固体浓度的变化而变化。
为了获取精准的测量结果，使系统变量适应过程条件(例如：脉冲宽度和声速)十分重要。
CM44x 具有下列信号评估功能：•屏蔽非期望的分离层•评估不同的回波信号强度•选择评估中的主、从信号边缘•以不同倍数放大传感器信号，例如：悬浮污泥测量•确定分离层的上、下高度区间值，仅在指定高度偏差范围内进行信号评估。
区间值在分离层周围移动。
因此，无需采用算术方法平滑测量值传感器监控连续监测光学信号，并进行测量值的合理性检查。
出现差值时，变送器发出故障信息。
Liquiline CM44x 变送器的传感器检测系统可以检测下列故障：•出现不合理的高或低测量值•错误测量值导致的控制紊乱传感器连接•Liquiline CM442变送器：仅允许连接一个超声波污泥界面传感器。

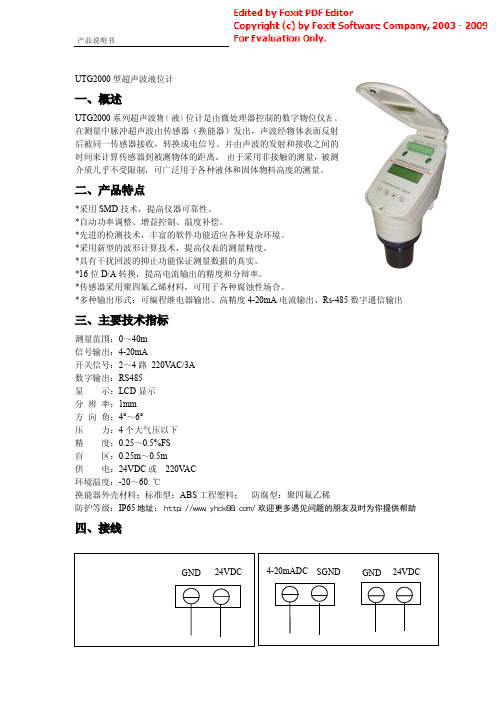

地址：ｈｔｔｐ：／／ｗｗｗ．ｙｈｃｋ８８．ｃｏｍ／ 欢迎更多遇见问题的朋友及时为你提供帮助UTG2000型超声波液位计一、概述UTG2000系列超声波物（液）位计是由微处理器控制的数字物位仪表。
在测量中脉冲超声波由传感器（换能器）发出，声波经物体表面反射后被同一传感器接收，转换成电信号。
并由声波的发射和接收之间的时间来计算传感器到被测物体的距离。
由于采用非接触的测量，被测介质几乎不受限制，可广泛用于各种液体和固体物料高度的测量。
二、产品特点*采用SMD 技术，提高仪器可靠性。
*自动功率调整、增益控制、温度补偿。
*先进的检测技术，丰富的软件功能适应各种复杂环境。
*采用新型的波形计算技术，提高仪表的测量精度。
*具有干扰回波的抑止功能保证测量数据的真实。
*16位D/A 转换，提高电流输出的精度和分辩率。
*传感器采用聚四氟乙烯材料，可用于各种腐蚀性场合。
*多种输出形式：可编程继电器输出、高精度4-20mA 电流输出、Rs-485数字通信输出三、主要技术指标测量范围：0～40m 信号输出：4-20mA开关信号：2～4路220VAC/3A 数字输出：RS485显示：LCD 显示分辨率：1mm 方向角：4°～6°压力：4个大气压以下精度：0.25～0.5%FS 盲区：0.25m ～0.5m 供电：24VDC 或220VAC 环境温度：-20～60℃换能器外壳材料：标准型：ABS 工程塑料；防腐型：聚四氟乙稀防护等级：IP65四、接线二线制接线图四线制接线图带两路继电器输出接线图五、选型表产品名称UTG2000超声波液位计代码测量范围-XX物位距离或液位高度代码测量介质Y 液体W固体代码防腐要求N 标准产品F防腐型-聚四氟乙烯代码输出信号I 4-20mA HRS232/RS485代码接线方式E 二线制，DC24V 供电D 三线制，DC24V 供电A四线制，AC220V 供电代码开关量数（继电器）0无开关量1有开关量六、尺寸图UTG7000分体式超声波液位计一、概述UTG7000型分体式超声波物（液）位计是一种智能型非接触式物（液）位测量仪表。
超声波检测常用传感器举例检测原理：将局部放电产生的超声波信号通过AE传感器转换为电信号传输给测量主机，通过定量和定位测量，对电气设备内的局部放电水平进行表征。
基本结构：超声波传感器+信号放大器+滤波器+数据采集器+信号处理+显示存储一、推荐超声波传感器型号：差分传感器AE503D关键词：差分输出、日本原装、噪音低、一致性好、适合高端应用。
谐振频率：50kHz±20%接口：差分输出BNC接口尺寸：Φ20*28H=================================================二、推荐超声波传感器型号：谐振传感器PXR03/PXR07/PXR15/AE303S/AE503S/AE104S/AE144S关键词：单端输出、频段齐全。
∴针对不同主设备超声波信号频段的差异，可配置对应型号的超声波传感器。
∴国产PXR系列产品价格实惠、适合批量使用。
频率范围：10kHz~500kHz，接口：单端输出M5接口尺寸：Φ22*24H、Φ20*20H、Φ20*30H等=================================================三、推荐超声波传感器型号：内置前放传感器PXR04I/PXR15I/AE144SA40-BNC关键词：内置前放，适合手持式设备或者数据采集设备离传感器较远的系统。
谐振频率：30kHz、150kHz接口：单端BNC接口尺寸：Φ30*55H、Φ30*35H、Φ23.5*40H=================================================四、推荐超声波传感器型号：宽带传感器AE1045S关键词：宽带型声发射传感器、可用于测不同设备局放超声波信号频段。
频率带宽：50-1200kHz接口：单端输出M5接口尺寸：Φ20*20H=================================================五、推荐超声波传感器型号：空气耦合传感器PXR04A/PXR04AM关键词：空气耦合谐振频率：37-45kHz接口：单端BNC接口尺寸：Φ30*32H（不含接头）=================================================六、推荐超声波传感器型号：校准用传感器REF-VL关键词：校准用传感器、宽带传感器频率带宽：30-600kHz接口：单端M5接口尺寸：Φ40*52.5H。
超声波传感器的介绍
超声波传感器的介绍
超声波传感器，也称为超声波探测器，是一种利用超声波的特性来测量距离和尺寸的传感器，它通过发射声波来测量物体的距离或尺寸，既可以用于测量固体物体的尺寸，也可以用于测量液体或气体的体积。
一般来说，超声波传感器将其探测范围分为三个不同的类别：室内探测（短程）、中程探测和远程探测。
短程探测距离一般在50cm以内，可以用来测量室内物体的高度或体积；中程探测距离意味着可以用来测量室外物体的高度或体积；而远程探测距离则可以超过数百米，用来测量物体的大小或位置。
由于通过超声波传感器可以检测到物体的尺寸和距离，因此它在工业自动化领域被广泛应用，比如机械组装厂的自动化系统中，可以用于检测零件的尺寸和位置，也可以用于车辆安全驾驶系统，来检测周围环境的距离等。
此外，超声波传感器还常用于现代的助记系统中，用来监控家用电器的用电情况，从而为家庭节能提供帮助。
总的来说，超声波传感器是一种用于测量物体距离、尺寸和体积的灵活高效的设备，在工业自动化、家用电器以及汽车安全等领域都有广泛的应用。
- 1 -。
T30U 系列选型U -G A G E ®T30U 系列－既能模拟量输出，又能开关量输出的超声波传感器功能多样U-GAGE T30U 系列为超声传感器的多功能性设置了新标准：在同一个传感器中既包括开关量输出，又包括模拟量输出。
• 两种型号：NPN 或PNP 开关量输出，加上一个0 ~ 10V dc 或4 ~20mA 模拟量输出。
专利的超短“T ”型外壳T30U 为精巧、超短型的超声波传感器，检测头直径为30mm ，长度为竞争对手产品的一半。
• 四个LED 指示灯使您随时了解传感器的设置及工作状态• 红色LED 闪烁指示接收到的信号相对强度• 两个黄色LED 指示被测物位于检测窗口之间• T30U 数字滤波装置具有极强的抗干扰能力，并具有瞬时过压及反极性保护双开关量输出• 两个NPN 或两个PNP 开关量输出• 每路输出独立编程设定• 提供直接液位控制型号（泵入/泵出）按键编程设计，使调整更快、更容易、更安全T30U 可以简单地使用按钮在150mm - 1m (5.9” -39.4”) 或300mm - 2m (11.8” - 78.7” ) 范围内任意设定不同的检测窗口。
• 同竞争对手产品比较，T30U 设置过程更简便，只需三个步骤，即可完成设定。
• 用户还可以通过外部开关，计算机或控制器进行远程设定，更加方便、安全。
U-GAGE ®T30U 系列选型T30U 系列外形尺寸电缆式接插件式注：在电缆式产品型号后加W/30，电缆长度为9m ；接插件式产品需另购接插电缆† 技术参考资料请从 上下载T30U 系列选型U -G A G E ®U-GAGE ®T30U 系列选型–+NPNPNP* 4 - 20mA 或0 - 10V dc **最大100mA注：接线图同样适用于电缆式或QD 接插件式。
建议屏蔽线接地或电源负极T30U 系列接线图T30U系列波形图¶ˇ¶ˇ¶ˇ¶ˇU-GAGE T30U 有效波束，对于平板物体(典型)U-GAGE T30U 有效波束，对于柱形物体(典型)1米型2米型1米型2米型模拟量+开关量双开关量–+NPNPNPT30U 系列附件选型U -G A G E ®电缆：PVC 封套，聚氨酯镀铬黄铜连接螺母导线：20或22高柔性连接线，PVC 绝缘，镀金触点工作温度：-40°C ~ +90°C （-40°~ +194°F ）电压等级：250V ac/300V dcT30U 系列选型U-GAGE®12.7 mm(0.50")Q45U 系列选型U -G A G E ®只需按一按键• 即可在100mm 到3000mm 检测距离间进行窗口设定• 微处理器控制的“示教”模式可以方便地设定检测窗口，只需将被测物置于检测位置第一设定点，点击一下按键，再将被测物置于检测位置第二设定点，点击按键即可。
超声波液位计选型表AIPWELL SONIC1. 工作原理探头部分发射出超声波，然后被液面反射，探头部分再接收，探头到液(物)面的距离和超声波经过的时间成比例:h b = ct2即距离 [m] = 时间×声速/2 [m]声速的温度补偿公式:环境声速= 331.5 + 0.6×温度2. 现场条件1) 环境温度 : -20 ~ +60℃2) 表壳保护等级 : IP65 适用于户外安装3) 适用测量的介质 : 适用于大部分液体及粉状颗粒状固体，弱酸，弱碱，强碱，低于40%的强酸。
若在强酸应用场合，请与我司联系，应使用防腐探头。
4)容器压力 : 0.7~3 bar5) 在下面的任何一种情况，要严格按照手册要求安装： ① 有泡沫的液体/固体② 周围有强电压，强电流，强电磁干扰，尽量避免高电压，高电流及强电磁干扰③ 大风和太阳直晒 ④ 强震动6) 其他特殊情况请向厂家联系。
3. 安装AIPWELL SONIC系列仪表安装方便。
1)一体式超声波液位计外形尺寸。
1002)分体式超声波液位计的外形尺寸AIPWELL SONIC3-1户外安装1)水道和户外安装时，需做一个安装支架，如下图。
AIPWELL SONIC2)探头要垂直液面或料位表面安装。
3) 若支架在风中摇摆的话，会给测量带来误差。
4) 探头安装必须高于最高液（物）位35cm 以上（防腐则需40-60cm ），从而避免进入仪表的盲区。
若量程大时，盲区会适当加大。
盲区（5) 在超声波10度发射角内不应该有障碍物，避免产生错误回波。
6) 避免阳光直晒，保证探头温度与环境温度一致，达到准确测量。
7) 避免强风的地方环境，因为强风会改变超声波的发射路径，出现错误回波。
.3-2 安装在密闭容器1)避免空气或污染物进入罐内，在探头螺纹处加密封胶或特氟隆胶带。
推荐使用合成树脂法兰（如 PVC）安装。
密封胶或特氟隆胶带2)探头安装时一定要垂直液（物）体表面。
Fax:86-512-69136596-1000
TCT40-16T/R1 压电陶瓷超声传感器（通用型）
1适用范围
家用电器及气它电子设备的超声波遥控装置；超声测距；液面探测；超声波近接开关 及其它应用的超声波发射与接收。
2 外形尺寸
3 命名方法
TC T 40 － 16 T/R 1
（1）压电陶瓷超声传感器 （2）类别：T—通用性；F—防水性；
（3）中心频率：（KHz） （4）外径：Φ（mm）
（5）使用方式：T—发射；R—接受；TR—收发兼用 （6）产品序列号：1、2、3···
4测试电路
发射声压测试 接收灵敏度测试
1—振荡器 2—频率计 1—振荡器 2—频率计
3—电压表 4—发射型传感器 3—标准扬声器 4—接收型传感器
5—标准麦克 6—电平记录仪 5—示波器
Fax:86-512-69136596-1000
TCT40-16T/R1 压电陶瓷超声传感器（通用型）
TCT40-16T/R1指向特性图
6 环境特性6．1 温度特性
在－30℃～＋85℃的温度范围内，发射声压及灵敏度（在中心频率下）与初始值相比的变化，不大于6dB。
