超声波传感器的设计与应用超声波传感器是一种能够使用超声波来检测、测量和感应物体的设备。
它通过发射超声波并接收其反射信号来确定物体的位置、距离和形状等信息。
超声波传感器具有精度高、反应快、无损检测等特点，因此在许多领域都有广泛的应用。
超声波传感器的设计主要包括传感器模块的选择和电路设计两个方面。
传感器模块通常由超声波发射器和接收器组成，发射器产生超声波信号，而接收器接收超声波的反射信号。
在模块选择时，需要考虑到工作频率、工作距离、角度范围、解析度、功耗等因素。
对于不同的应用场景，需要选择适合的传感器模块。
在电路设计方面，超声波传感器通常需要一定的信号处理电路来提取出物体反射的超声波信号。
常用的信号处理电路包括放大电路、滤波电路和模数转换电路等。
放大电路可以增强传感器模块接收到的超声波信号，提高传感器的灵敏度。
滤波电路可以滤除噪声和干扰信号，提高传感器的信噪比。
模数转换电路可以将模拟信号转换为数字信号，便于后续处理和分析。
1.距离测量：超声波传感器可以测量物体与传感器之间的距离，例如测量停车场停车位的空余情况，或者测量液位传感器中液体的高度等。
2.避障与导航：超声波传感器可以用于机器人、车辆等设备的避障与导航，通过检测前方障碍物的距离和位置，实现自动避障和导航功能。
3.物体检测与定位：超声波传感器可以用于检测物体的存在和位置，例如在自动售货机中检测货物是否准备就绪，或者在工业生产中定位物体的位置等。
4.流量检测与控制：超声波传感器可以用于测量流体的流速和流量，例如在水处理设备中测量供水管道中的水流量，或者在油气管道中测量油气的流速等。
5.目标追踪与监控：超声波传感器可以用于追踪和监控目标的位置和活动，例如在安防系统中监控人员和车辆的活动，或者在无人机中实现目标跟踪和拍摄等。
综上所述，超声波传感器的设计与应用是一个多领域的综合应用，不仅需要合理选择传感器模块，还需要设计合适的电路和信号处理方法。
通过合理设计和应用，超声波传感器可以在很多领域实现快速、准确的检测和测量。
超声波流量计使用说明1. 简介超声波流量计是一种非接触式流量测量仪表，利用超声波原理测量流体的流速和流量。
它广泛应用于各个行业，如化工、石油、水处理等领域。
本文档将介绍超声波流量计的基本原理和使用方法。
2. 原理超声波流量计是根据多普勒效应原理工作的。
当超声波信号穿过流体时，会发生频率偏移。
通过测量频率偏移的大小，可以得到流体的流速。
超声波流量计通常由传感器和显示控制器两部分组成。
3. 使用方法3.1 安装传感器在使用超声波流量计之前，需要先安装传感器。
传感器通常安装在流体管道上，需要确保传感器与管道之间没有任何障碍物。
安装传感器时，应注意以下几点：•传感器应与管道垂直安装，以确保测量的准确性。
•传感器与管道之间应有适当的距离，以避免信号衰减。
•传感器的位置应选择在流体流速稳定的区域，避免影响测量结果。
3.2 连接显示控制器将传感器与显示控制器连接。
通常情况下，显示控制器提供了相应的接口和线缆。
按照说明书连接传感器与显示控制器，并确保连接牢固稳定。
3.3 设置参数在连接好传感器和显示控制器之后，需要进行参数设置。
根据实际测量需求，设置超声波流量计的采样频率、工作范围等参数。
不同的流体和管道可能需要不同的参数设置，因此需要根据实际情况进行调整。
3.4 启动测量完成参数设置后，可以启动测量。
显示控制器会实时显示流体的流速和流量。
同时，可以将测量结果通过接口输出，方便进行数据记录和分析。
3.5 定期维护为了保证测量的准确性，需要定期对超声波流量计进行维护。
主要包括清洁传感器表面、检查连接线路是否松动等。
同时，应及时更换损坏的部件，避免影响测量结果。
4. 注意事项4.1 温度影响超声波流量计的测量结果可能会受温度变化的影响。
因此，在使用过程中应注意流体的温度变化。
需根据实际情况对测量结果进行修正，以保证准确性。
4.2 介质要求超声波流量计通常适用于液体介质，如水、油等。
一些特殊介质（如气体、固体颗粒等）可能会影响测量结果。
超声波流量计安装设计要求超声波流量计安装设计要求主要包括以下几个方面：1. 安装地点的环境要求：超声波流量计的主机和传感器的安装点附近不能有电机、磁场等强干扰源，以防止信号混淆或无法接收。
传感器安装点应远离阀门、三通、弯头和其他位置，确保流体稳定，减少测量误差。
2. 管道材料的要求：超声波流量计传感器有管道式、插入式和外夹式三种。
安装管道传感器时，对管道材质基本没有特殊要求，只要法兰完美对接即可。
安装插入式传感器时，需要焊接底座，所以管道材料可以满足这一要求。
外夹式传感器一般适用于不锈钢、碳钢、铸铁、PVC塑料等易于超声波传输的致密材料。
如果管道外有防锈漆，要打磨。
3. 直管段的要求：超声波流量计和大多数流量计一样，也需要足够直的前后管段。
只有管内液体流动状态稳定，测量结果才能相对准确。
一般要求前10D后5D（D为管道直径），即传感器上游10倍管径距离，下游5倍管径距离。
4. 安装距离：应选择上游大于10倍直管径、下游大于5倍直管径以内无任何阀门、弯头、变径等均匀的直管段，安装点应充分远离阀门、泵、高压电和变频器等干扰源。
5. 管道直径：受管道直径和流速的限制，安装位置的选择应考虑到允许的安装长度和过度流速，以确保精度。
管道内径一般应大于25mm。
6. 管道壁厚：管道壁厚应在超声波波束范围内。
7. 传感器的安装：两个传感器必须安装在管道轴面的水平方向上，并且在轴线水平位置±45°范围内安装，以防止上部有不满管、气泡或下部有沉淀等现象影响传感器正常测量。
如果受安装地点空间的限制而不能水平对称安装时，可在保证管内上部分无气泡的条件下，垂直或有倾角地安装传感器。
以上信息仅供参考，具体安装设计要求可能会因超声波流量计的型号和厂家的不同而有所差异。
在安装前，建议仔细阅读产品说明书，并咨询厂家或专业人士的意见。
流量传感器的工作原理流量传感器是一种用于测量液体、气体或其他介质在管道或管道中的流动速度和流量的设备。
它通过将流体压力、速度、温度或其他特性转换为电信号来实现流量测量。
流量传感器广泛应用于工业自动化、环境监测、航空航天、医疗保健等领域。
流量传感器的工作原理主要有以下几种：1. 动态测量原理：根据流出介质时引起的特定压力差进行测量。
流体通过传感器时，流体会改变传感器中的压力。
测量器把这个压力变化转换成电信号，然后通过电路进行放大、滤波和处理，最终得到流量值。
2. 静态计算原理：通过测量流体通过管道时形成的静压差来计算流量。
传感器的两侧都安装有静压孔，在介质流动时，介质的流速会引起两侧静压孔的压力差。
传感器测量这个压力差，并利用流体力学公式将其转换为流量值。
3. 热散失原理：利用加热元件加热流过传感器的介质，并测量介质在传感器附近的温度变化。
流体通过传感器时会带走加热元件的热量，这导致传感器附近的温度下降。
传感器测量介质的温度下降并将其转换为流量值。
4. 超声波原理：利用超声波在流体中传播的速度来测量流量。
传感器通过发射超声波脉冲，当超声波遇到流体时，超声波的传播速度会发生变化。
传感器测量超声波传播的时间差，并将其转换为流量值。
5. 旋翼测量原理：传感器安装一个旋转的测量装置，当流体通过传感器时，流体对测量装置产生推力，从而使其旋转。
传感器测量测量装置的旋转速度，并将其转换为流量值。
需要注意的是，不同类型的流量传感器采用不同的工作原理。
根据实际应用的需要，选取合适的流量传感器具有关键意义。
此外，流量传感器的准确度、稳定性、响应速度、温度范围等性能指标也需要考虑。
流量传感器在现代工业生产和科学研究中扮演着重要角色。
其工作原理的深入理解和应用提升了工程师和科研人员的测量能力，为工艺控制、资源管理和环境保护等方面带来了巨大的好处。
流量传感器的不断进步和改进将进一步推动各行业的技术发展和进步。
时差式超声波流量计原理计算公式超声波流量计是一种常用的流量测量设备，它采用超声波传感器测量流体中超声波的传播时间差，并根据时间差来计算流体的流速和流量。
其原理基于多普勒效应和声速传播原理。
我们来了解一下多普勒效应。
多普勒效应是指当波源和观察者相对运动时，波的频率会发生变化。
在超声波流量计中，超声波传感器向流体中发射超声波，流体中的颗粒会反射超声波并返回传感器。
如果流体是静止的，反射回来的超声波频率和发射时的频率是一样的。
但是如果流体有运动，反射回来的超声波频率就会发生变化。
根据多普勒效应，我们可以通过测量超声波频率的变化来计算流体的流速。
超声波在流体中的传播速度也是测量流速的重要参数。
超声波在流体中的传播速度与流体的密度、压力、温度等因素有关。
在超声波流量计中，我们通常采用声速传播原理来测量超声波在流体中的传播速度。
传感器发送的超声波信号经过流体后返回，我们可以测量超声波的传播时间差来计算流体的流速。
根据时差式超声波流量计的原理，我们可以推导出以下计算公式：流速V = 2πfD/Δt其中，V表示流速，f表示超声波频率，D表示传感器间距，Δt表示超声波传播时间差。
根据流速V和管道截面积A的关系，我们可以得到流量Q的计算公式：流量Q = V × A = V × πr²其中，Q表示流量，V表示流速，A表示管道截面积，r表示管道半径。
通过时差式超声波流量计原理计算公式，我们可以根据测量得到的超声波频率和传播时间差来计算流体的流速和流量。
超声波流量计具有精度高、可靠性好、响应速度快等优点，被广泛应用于工业、石油化工、供热供冷等领域的流量测量中。
需要注意的是，在实际使用时，我们需要根据具体的流量计型号和流体性质来选择合适的公式和参数。
同时，为了提高测量精度，我们还需要进行校准和补偿，考虑流体的温度、压力、粘度等因素对测量结果的影响。
时差式超声波流量计原理计算公式是基于多普勒效应和声速传播原理，通过测量超声波频率和传播时间差来计算流体的流速和流量。
气体超声波流量计原理
气体超声波流量计是一种使用超声波技术来测量气体流动速度和体积流量的设备。
它通过将超声波传感器安装在流体管道中，利用超声波在气体中传播的特性来实现流量测量。
超声波流量计的原理基于多普勒效应和声速消声理论。
当超声波传感器发送一个高频信号进入流体中时，其中的气体颗粒会对超声波产生频率偏移。
这个频率偏移被称为多普勒频移，它与气体颗粒在流体中的速度成正比。
超声波流量计的传感器能够测量到这个多普勒频移，从而计算出气体的流动速度。
通过将流速与管道横截面积相乘，可以得到气体的体积流量。
为了提高测量的准确性，超声波流量计通常使用双超声波传感器布置在管道的对角位置。
一个传感器作为发送器发送超声波信号，另一个作为接收器接收反射回来的信号。
通过比较两个传感器接收到的信号，可以消除流体中的干扰，获得准确的流速和体积流量测量结果。
除了多普勒频移的测量外，超声波流量计还可以通过测量超声波在气体中传播的时间差来实现流速的测量。
这种方法被称为时间差测量法，它利用超声波在气体中传播的速度很高，可以忽略不计的特点来测量流速。
总之，气体超声波流量计利用超声波在气体中传播的特性，通过测量多普勒频移或时间差来实现气体的流速和体积流量的测
量。
它具有非侵入式、准确性高、无可动部件等优点，广泛应用于石油、化工、能源等行业的流量计量中。

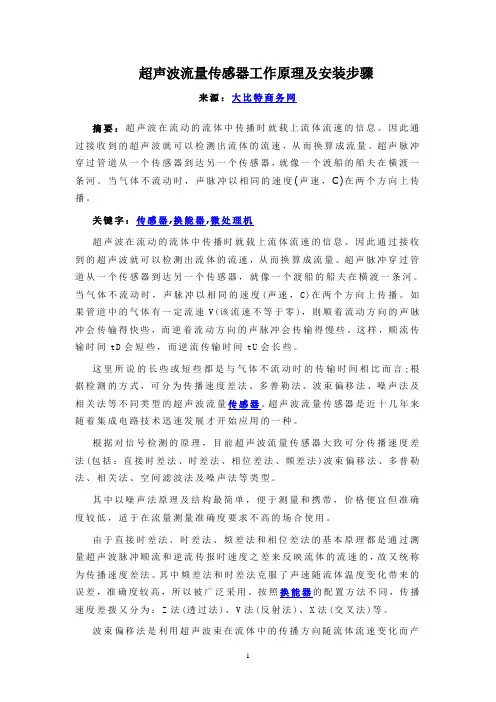

超声波流量传感器工作原理及安装步骤来源：大比特商务网摘要：超声波在流动的流体中传播时就载上流体流速的信息。
因此通过接收到的超声波就可以检测出流体的流速，从而换算成流量。
超声脉冲穿过管道从一个传感器到达另一个传感器，就像一个渡船的船夫在横渡一条河。
当气体不流动时，声脉冲以相同的速度(声速，C)在两个方向上传播。
关键字：传感器,换能器,微处理机超声波在流动的流体中传播时就载上流体流速的信息。
因此通过接收到的超声波就可以检测出流体的流速，从而换算成流量。
超声脉冲穿过管道从一个传感器到达另一个传感器，就像一个渡船的船夫在横渡一条河。
当气体不流动时，声脉冲以相同的速度(声速，C)在两个方向上传播。
如果管道中的气体有一定流速V(该流速不等于零)，则顺着流动方向的声脉冲会传输得快些，而逆着流动方向的声脉冲会传输得慢些。
这样，顺流传输时间tD会短些，而逆流传输时间tU会长些。
这里所说的长些或短些都是与气体不流动时的传输时间相比而言;根据检测的方式，可分为传播速度差法、多普勒法、波束偏移法、噪声法及相关法等不同类型的超声波流量传感器。
超声波流量传感器是近十几年来随着集成电路技术迅速发展才开始应用的一种。
根据对信号检测的原理，目前超声波流量传感器大致可分传播速度差法(包括：直接时差法、时差法、相位差法、频差法)波束偏移法、多普勒法、相关法、空间滤波法及噪声法等类型。
其中以噪声法原理及结构最简单，便于测量和携带，价格便宜但准确度较低，适于在流量测量准确度要求不高的场合使用。
由于直接时差法、时差法、频差法和相位差法的基本原理都是通过测量超声波脉冲顺流和逆流传报时速度之差来反映流体的流速的，故又统称为传播速度差法。
其中频差法和时差法克服了声速随流体温度变化带来的误差，准确度较高，所以被广泛采用。
按照换能器的配置方法不同，传播速度差拨又分为：Z法(透过法)、V法(反射法)、X法(交叉法)等。
波束偏移法是利用超声波束在流体中的传播方向随流体流速变化而产生偏移来反映流体流速的，低流速时，灵敏度很低适用性不大.多普勒法是利用声学多普勒原理，通过测量不均匀流体中散射体散射的超声波多普勒频移来确定流体流量的，适用于含悬浮颗粒、气泡等流体流量测量。
气体超声波流量计的相关技术参数
气体超声波流量计是一种测量气体流量的设备，它采用超声波传感器对流体流速进行测量。
本文将对气体超声波流量计的相关技术参数进行介绍。
流量范围
气体超声波流量计的流量范围通常从1m/s至100m/s，最大流量可以达到2500m3/h。
温度范围
气体超声波流量计的温度范围一般为-30°C至+200°C，但不同型号的气体超声波流量计的温度范围也有所区别。
压力范围
气体超声波流量计的压力范围一般为0.6MPa至10MPa，但不同型号的气体超声波流量计的压力范围也有所区别。
精度
气体超声波流量计的精度通常为0.5%~1%。
漏率
气体超声波流量计的漏率一般小于0.1%。
重复性
气体超声波流量计的重复性一般为0.2%。
响应时间
气体超声波流量计的响应时间一般小于0.5s。
输出信号
气体超声波流量计的输出信号可以是模拟信号（420mA
10V）或数字信号
或0
（RS485或HART）。
功耗
气体超声波流量计的功耗通常为1~5W。
在线检测和诊断
气体超声波流量计通常具有在线检测和诊断功能，可以通过检测传感器状态、电路状态等信息来实现问题的快速诊断。
适用性
气体超声波流量计适用于压力、温度、粘度和密度变化较大的气体流量测量。
结论
气体超声波流量计是一种精度高、重复性好、响应速度快、功耗低的气体流量测量设备。
其适用范围广泛，可用于许多不同类型的气体流量测量。
超声波流量计技术指标超声波流量计是一种广泛应用于工业领域的流量测量装置，利用超声波传感器测量流体的流速和流量。
超声波流量计具有许多优点，例如可靠性高、精度高、非侵入式测量、适用于各种管道材料和流体等，因此在很多领域得到了广泛的应用。
超声波流量计的技术指标包括测量精度、测量范围、输出信号、测量方式等。
首先是测量精度。
超声波流量计的测量精度通常可以达到0.5%~1%。
这是由于超声波流量计利用超声波传感器测量流体的流速，通过对流速进行积分运算得到流量。
传感器的准确度和稳定性非常重要，它们会影响测量结果的准确性。
其次是测量范围。
超声波流量计的测量范围通常是根据管道内径来确定的。
一般来说，超声波流量计适用于内径为DN15~DN6000的管道，能够测量的流速范围为0.1 m/s~25 m/s，流量范围可达到0.01m³/h~1000000 m³/h。
因此，超声波流量计可以应用于各种不同尺寸的管道和流量要求。
另一个重要的技术指标是输出信号。
超声波流量计通常提供多种输出信号选项，如模拟信号输出、数字信号输出和总线信号输出。
模拟信号输出一般为4~20 mA或0~10 V，可以直接连接到控制系统中进行实时监测和控制。
数字信号输出一般为RS485或RS232接口，可以与计算机或其他设备进行通信。
总线信号输出一般为MODBUS、HART、PROFIBUS等，可以与现场总线系统进行集成。
最后是测量方式。
超声波流量计的测量方式有成对差距法、多普勒频移法和时间差法等。
成对差距法是最常用的方法，通过将超声波沿着流体的流动方向和相反方向传播，测量声波传播的速度差来计算流速和流量。
多普勒频移法则是通过测量超声波在流体中的频率变化来计算流速和流量。
时间差法则是通过测量超声波在流体中传播的时间差来计算流速和流量。
不同的测量方式适用于不同的流体和流速范围。
总之，超声波流量计是一种高精度、范围广、稳定可靠的流量测量设备。
什么是外夹式超声波流量计外夹式超声波流量计（Clamp-On Ultrasonic Flowmeter）是一种采用高精度超声波传感技术实现的流量测量仪器。
它主要由一个支架和一组超声波传感器组成，这些传感器可以安装在管道的外壁上，无需切割管道或停机，也不会污染管道介质。
外夹式超声波流量计通过超声波的传播特性来测量流体的流速和流量，具有非侵入式、高精度、广泛适用等特点。
工作原理外夹式超声波流量计的工作原理主要基于超声波的传播时差原理或多普勒效应。
具体来说，当超声波脉冲穿过流体时，如果流体中存在运动的颗粒或气泡，超声波的频率会发生变化（多普勒效应），或者通过测量超声波在顺流和逆流方向上的传播时间差（时差法），可以计算出流体的流速。
进而，根据流速和管道截面积等参数，可以计算出管道内的流量。
主要特点非侵入式测量：无需切割管道，不需要停机，也不会污染管道介质，实现了无损安装。
高精度：采用高精度超声波传感技术，能够准确测量流体的流速和流量。
广泛适用：可以测量多种流体，包括水、污水、海水、气体、蒸汽、油等，适用于各种管道材质和尺寸。
安装维护成本低：安装过程简单快捷，无需额外的控制设备，维护成本低。
耐腐蚀、耐高温、耐冲击、耐磨损：具有良好的环境适应性，可以满足各种场合的流量测量需求。
低噪声、低功耗、低成本：在运行过程中产生的噪声低，功耗小，且整体成本相对较低。
典型用途外夹式超声波流量计在工业生产、水处理、环保监测等领域有着广泛的应用。
其典型用途包括：水、污水、海水的流量测量。
给水和排水系统的流量监测。
发电厂（核电、火力和水力）的流量测量。
造纸和制浆行业的流量控制。
热力、供暖、供热系统的流量监测。
泄漏检测。
冶金、矿山行业的流量巡检和跟踪。
食品和医药行业的流量、热量化管理。
总之，外夹式超声波流量计是一种非常实用的流量测量技术，具有操作简单、安装维护成本低、测量准确、多功能等优点，在工业生产中有着重要作用。
超声波流量计使用说明一、装配1.确保流量计安装在一个水平的位置，以避免测量误差。
二、连接电源和传感器1.将流量计与电源连接，并确保电源的稳定输入。
2.连接传感器到流量计主机上的传感器接口，并确保连接牢固。
三、设置参数1.打开流量计主机，进入设定参数模式。
2.根据实际需求，设置流量计的管道直径、温度范围、压力范围等参数。
3.设置输入和输出方式，包括模拟信号和数字信号。
四、校准1.在流量计中选择校准模式，并选择合适的校准流量。
2.调整光栅设置，确保测量的准确性。
3.对比校准流量和流量计测得流量，调整校准系数，直到两者相等。
五、运行监测1.流量计进入稳定工作状态后，开始对流体进行测量。
2.实时监测流量计所得的流量值，确保测量数据的准确性。
3.警报和故障排除：如果出现异常数据或故障报警情况，需要及时采取措施进行故障排除。
六、维护保养1.定期对流量计进行检查和维护，清除可能存在的污垢或堵塞。
2.检查传感器是否正常工作，及时更换故障传感器。
3.保持流量计的清洁，避免灰尘和杂质进入流量计。
七、注意事项1.在安装和操作流量计时，应注意安全，避免触电、烫伤等事故。
2.在使用过程中，应定期校准流量计，以确保测量准确性。
3.在操作过程中，应注意防水和防尘，避免流量计损坏。
4.在使用过程中，应避免震动和冲击，以免影响测量结果。
总结：超声波流量计是一种高精度、高稳定性的流量测量仪器，使用前需要进行装配、连接电源和传感器、设置参数、校准、运行监测等步骤。
在使用过程中需要注意事项，如注意安全、定期校准、防水和防尘、避免震动和冲击等。
定期维护保养可延长设备寿命，确保测量准确性。
生活中超声波传感器的应用
超声波传感器在生活中有多种应用，包括但不限于以下几个方面：
1. 测距应用：超声波传感器可以用于测量距离，例如智能手机中的距离传感器，可以感知用户的接近距离，以便自动调节屏幕亮度或关闭触摸屏。
2. 防撞和避障应用：超声波传感器广泛应用于机器人、无人机和车辆等设备中，以检测周围障碍物，避免碰撞或撞击。
例如，汽车的倒车雷达系统就是通过超声波传感器来检测周围障碍物的距离和位置。
3. 游戏和体感控制应用：超声波传感器可以用于游戏控制，例如在虚拟现实游戏中模拟真实的物体交互。
另外，超声波传感器还可以用于体感控制设备，例如体育游戏中模拟打击动作。
4. 水位和液位检测应用：超声波传感器可以用于检测水位或液位，例如在水箱、桶或容器中检测水位，以便进行自动供水或监测流量。
5. 声音和声波测量应用：超声波传感器可以用于测量声音和声波参数，例如在音频设备中用于频率分析或声场测量，以便进行音频优化和调整。
6. 医疗应用：超声波传感器在医疗领域中有广泛的应用，例如超声波检测和成像技术，用于检测和诊断疾病，如超声波产前
检查、心脏超声波等。
总之，超声波传感器在生活中具有广泛的应用领域，包括测距、避障、游戏控制、水位检测、声音测量以及医疗诊断等。
超声波测流量原理
超声波测流量是一种常用的测量流体流量的技术，其原理基于超声波在流体中传播的特性。
其工作原理如下：
1. 发送器发射超声波信号：超声波传感器中的发送器会发射一束超声波信号，通常为频率在1-10MHz之间的声波。
2. 超声波信号经过流体介质：超声波信号会经过流体介质，传播的速度受到介质密度、温度和压力等因素的影响。
3. 超声波信号被接收器接收：超声波传感器中的接收器会接收到经过流体介质后的超声波信号。
4. 计算流速：通过测量超声波信号的传播时间和接收到的信号强度，可以计算出流体的流速。
超声波测流量技术的优势在于非侵入性、无压力损失、精度高等特点。
它广泛应用于各种工业领域中，如化工、石油、水处理等。
在流体管道中安装超声波传感器，可以实时监测流体的流速和流量，从而对工艺进行控制和优化。
此外，超声波测流量技术还可以用于检测管道中的气体和液体的流速，可以实现多种流体介质的测量。
超声波流量计是一种常见的流量计量设备，广泛应用于工业自动化控制系统中的流体流量监测和测量。
其工作原理是利用超声波的传播速度与流体流速之间的关系来测量流量。
超声波流量计主要由传感器、信号处理器和显示器等部分组成。
传感器是核心部件，通过发射和接收超声波信号来测量流体的流速。
一般情况下，传感器安装在管道的壁面上，其内部包含一个或多个超声波传感器和一个温度传感器。
在测量过程中，超声波流量计发射超声波信号，并由流体传播回传感器。
超声波在流体中的传播速度与流体的速度有关，根据声速与流速之间的关系，可以通过测量超声波的传播速度来推算流体的流速。
超声波的传播速度受到多种因素的影响，其中包括流体的温度、密度和压力等。
因此，在测量过程中需要考虑这些因素对超声波传播速度的影响，并进行修正以提高测量的准确性。
信号处理器是超声波流量计的关键部分，其主要功能是对传感器采集到的超声波信号进行处理和分析。
例如，它可以计算超声波的传播时间、频率和幅度等参数，并根据这些参数计算出流体的流速和流量。
显示器是超声波流量计的输出部分，用于显示测量结果。
一般情况下，显示器可以显示流体的流速、流量和累积流量等参数，同时还可以显示其他相关信息，如温度、压力等。
除了基本的测量功能，超声波流量计还具有其他一些特点，例如无动态压力损失、无直接接触等优点。
这使它在许多工业领域具有广泛的应用，如石油化工、电力、水处理等。
在使用超声波流量计时，需要注意一些操作细节。
首先，要确保传感器正确安装在管道上，并保持良好的接触。
其次，要考虑流体的物性参数，并对测量结果进行修正。
最后，要定期对超声波流量计进行校准和维护，以确保测量的准确性和可靠性。
总而言之，超声波流量计是一种利用超声波传播速度与流体流速之间的关系来测量流量的设备。
它具有精度高、测量范围广、反应时间快等特点，并在工业自动化控制系统中发挥重要作用。
在应用中，我们需要合理选择、正确安装和维护超声波流量计，以确保测量结果的准确性和可靠性。
超声波空气流量传感器的基本原理
随着我国多年在仪器仪表行业的探究，新型超声波空气流量传感器运行平稳，测量精度高。
超声波空气流量传感器的基本原理，超声波在流动的流体中的传播速度与流体的流速有关。
相对于固定座标系(如管壁), 顺流的超声波的传播速度将大于逆流的传播速度。
为实现流量( 流速) 测量, 首先需要有一个发射超声波的换能器( 俗称超声波探头), 通常采用石英等材料制成的压电元件作为换能器。
发射超声波时是利用负压电效应, 即利用高频电脉冲的作用, 使压电晶体高频振动, 从而发出脉冲变化的高频压力波(即超声波)。
超声波以某一角度射入流体中传播, 然后由装在管道对面的接收换能器接受。
接受换能器则利用正压电效应, 将高频压力波又转换高频的电脉冲信号。
时差式液体超声波空气流量传感器，管外夹式时差式液体超声波流量计利用测量超声波在管道中传播时间原理而实现的。
介质( 液体)在管道中流速, 与超声波沿介质顺流和逆流传播的时间差存在着线性关系。
只要分别测量出超声波顺流、逆流的传播时间, 就可以依据线性关系得到沿管道路径上各点流速的瞬时平均流速。
这样, 介质流量则可以通过流速、管道截面积以及雷诺数等得到。
当超声波束在液体中传播时, 流体的流动将使传播时间产生微小变化, 并且其传播时间的变化正比于液体的流速, 由此可求出液体的流速。
在待测流量管道外表面上, 按一定相对位置安装一对超声探头。
安装方式分为“z”法和“v”法。
一个探头受电脉冲激励产生的超声脉冲, 经管壁—流体—管壁为第二探头所接收。
