半导体二极管参数的测量

二极管的测试方法二极管是一种最简单的半导体器件，广泛应用于电子电路中。

为了确保二极管的性能和质量，在生产过程中需要进行测试。

下面将介绍二极管的测试方法。

一、外观检验首先，对二极管的外观进行检查，主要包括以下方面：1.外观是否完整：检查二极管外壳是否有明显的裂纹或损伤。

2.弯曲测试：用适当的力将二极管引脚弯曲，观察是否有变形或断开现象。

3.引脚检查：检查二极管引脚是否完整、平整，是否有锈蚀或氧化现象。

4.标识检查：查看二极管上的标识是否清晰可见，是否与规格书一致。

二、静态电特性测量静态电特性测试是最基本的二极管测试方法之一，主要包括以下几个参数的测量：1.正向电流和正向压降：使用电流表和电压表，将正向电流和正向电压测量出来。

一般需在规定电压下进行测试。

2.反向电流和反向击穿电压：使用电流表和电压表，将反向电流以及反向击穿电压测量出来。

反向电流应尽可能小，而击穿电压应尽可能大。

3.漏电流：将二极管正向极端接地，测量出正向电压下的漏电流。

三、动态电特性测量除了静态电特性，动态电特性也是测试二极管性能的重要方法。

主要包括以下几个参数的测量：1.正向电压下的响应时间：施加一个标准的方波信号，测量出由关断转为导通所需的时间。

2.反向电压下的响应时间：施加一个标准的方波信号，测量由导通转为关断所需的时间。

3.回复时间：施加正向电流，然后迅速关断，测量二极管恢复正常导通所需的时间。

4.逆耐压测量：以很快的速度给反向电压施加一个短脉冲，通过测量二极管的恢复时间来评估其逆耐压能力。

四、温度特性测试温度对二极管的性能有重要影响，因此需要对其进行温度特性测试。

主要包括以下几个参数的测量：1.启动温度：将二极管置于恒定温度下（通常为室温），测量正向电流和正向压降随温度变化的关系图。

确认启动温度和正向电流的关系。

2.热阻：以其中一温度作为背面温度，测量正向电流通过二极管时的实际结温，并计算出热阻值。

3.温度系数：测量正向电流与环境温度的关系，计算出二极管温度系数。

二极管参数测量方法二极管是最简单、最常用的半导体器件之一，用于电子器件的整流、稳压、开关等方面。

测量二极管的参数可以帮助我们了解其正向特性、反向特性以及工作状态，为电路设计和故障排除提供依据。

本文将介绍二极管参数的测量方法。

1.正向电压降（VF）测量正向电压降是指二极管在正向工作时的电压降。

其测量方法有以下几种：1.1.电压降法：将二极管连接到一个恒流源电路中，通过改变电流大小，测量二极管两端的电压降。

根据欧姆定律，电压降等于电流乘以电阻值，我们可以通过此方法来测量电压降。

1.2.示波器法：将二极管连接到一个满足其最大电流要求的电源电路中，然后用示波器观察二极管两端的电压波形，通过测量峰-峰值来计算电压降。

1.3.多用表法：将多用表的电流挡位选择在二极管最大电流的两倍以上，将多用表的正、负极分别连接到二极管的阳极和阴极，读取多用表上的电压值即可得到正向电压降。

2.反向电流（IR）测量反向电流是指二极管在反向工作时的电流。

测量方法有以下几种：2.1.电流表法：将多用表的电流挡位选择在二极管的最大反向电流的两倍以上，将多用表的正、负极分别连接到二极管的阳极和阴极，读取多用表上的电流值即可得到反向电流。

2.2.示波器法：将二极管连接到一个稳压源电路中，通过改变稳压源的输出电压大小来改变二极管上的反向电压。

用示波器观察二极管两端的电压波形，通过测量峰-峰值来计算反向电流。

3.二极管前向电阻（RF）测量前向电阻是指二极管在正向工作时所具有的电阻。

测量方法有以下几种：3.1.电阻桥法：将二极管与一个标准电阻串联，将电阻桥的两个桥臂与二极管形成焦点连接。

通过调节电阻桥，使得电路达到平衡，此时可以通过测量电桥的平衡电压来计算前向电阻。

3.2.示波器法：将二极管连接到一个恒流源电路中，通过示波器观察二极管两端的电压波形，根据欧姆定律可以计算出前向电阻。

4.容量（C）测量二极管具有一定的电容值，测量方法有以下几种：4.1.电桥法：将二极管与一个标准电容并联，将电容桥的两个桥臂与二极管形成焦点连接。

二极管测试标准二极管是一种常见的半导体电子器件，具有单向导电性质，广泛应用于电路中的整流、稳压和开关等部分。

因此，在制造和使用二极管时，对其进行测试是非常必要的。

本文将介绍二极管测试的标准，以确保二极管的质量和可靠性。

一、外观检查首先，需要对二极管的外观进行检查。

应该检查二极管的引线是否完好，是否弯曲或断裂。

如果二极管外壳表面有明显的损坏、划痕或腐蚀，则应该予以淘汰。

二、正向滞后电压测试接下来，需要对二极管的正向滞后电压进行测试。

正向滞后电压是指在正向电压作用下，二极管内部PN结产生反向电势，使得电流变得非常小的电压值。

测试时，可以采用万用表或特殊的二极管测试仪来测量。

通常，正向滞后电压应在规定范围内，如果超出范围，则应淘汰。

三、反向漏电流测试接下来，需要对二极管的反向漏电流进行测试。

反向漏电流是指在反向电压作用下，流经二极管的电流。

测试时，可以采用万用表或特殊的二极管测试仪来测量。

通常，反向漏电流应在规定范围内，如果超出范围，则应淘汰。

四、温度特性测试二极管的性能随着温度的变化而变化，因此需要对其温度特性进行测试。

测试时，可以采用恒流源和恒压源来测量二极管的电压和电流，并在不同温度下进行测试。

通常，温度特性应符合规定要求，如果不符合，则应淘汰。

五、可靠性测试最后需要进行可靠性测试，以确保二极管在长时间使用过程中的可靠性。

可靠性测试通常包括高温老化、低温冷冻、湿度热循环等测试。

测试时，应将二极管放置在相应的测试环境中，并在规定的时间内进行测试。

通常，可靠性测试应符合规定要求，如果不符合，则应淘汰。

总之，二极管测试是非常重要的一步，可以确保二极管的质量和可靠性。

在测试过程中，应注意各项测试标准的要求，以确保测试结果准确可靠。

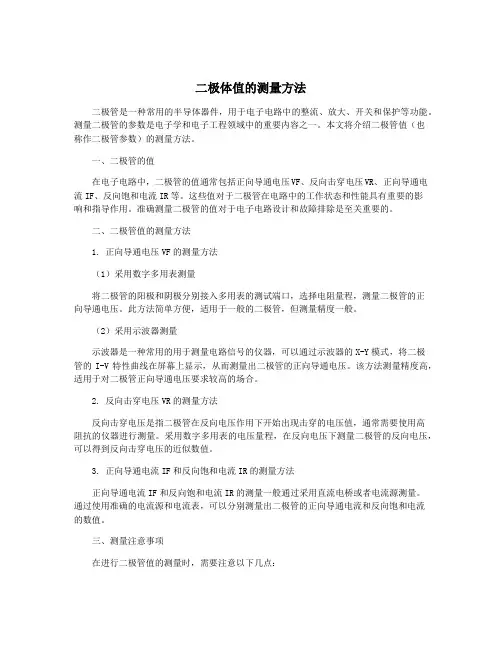

二极体值的测量方法二极管是一种常用的半导体器件，用于电子电路中的整流、放大、开关和保护等功能。

测量二极管的参数是电子学和电子工程领域中的重要内容之一。

本文将介绍二极管值（也称作二极管参数）的测量方法。

一、二极管的值在电子电路中，二极管的值通常包括正向导通电压VF、反向击穿电压VR、正向导通电流IF、反向饱和电流IR等。

这些值对于二极管在电路中的工作状态和性能具有重要的影响和指导作用。

准确测量二极管的值对于电子电路设计和故障排除是至关重要的。

二、二极管值的测量方法1. 正向导通电压VF的测量方法（1）采用数字多用表测量将二极管的阳极和阴极分别接入多用表的测试端口，选择电阻量程，测量二极管的正向导通电压。

此方法简单方便，适用于一般的二极管，但测量精度一般。

（2）采用示波器测量示波器是一种常用的用于测量电路信号的仪器，可以通过示波器的X-Y模式，将二极管的I-V特性曲线在屏幕上显示，从而测量出二极管的正向导通电压。

该方法测量精度高，适用于对二极管正向导通电压要求较高的场合。

2. 反向击穿电压VR的测量方法反向击穿电压是指二极管在反向电压作用下开始出现击穿的电压值，通常需要使用高阻抗的仪器进行测量。

采用数字多用表的电压量程，在反向电压下测量二极管的反向电压，可以得到反向击穿电压的近似数值。

3. 正向导通电流IF和反向饱和电流IR的测量方法正向导通电流IF和反向饱和电流IR的测量一般通过采用直流电桥或者电流源测量。

通过使用准确的电流源和电流表，可以分别测量出二极管的正向导通电流和反向饱和电流的数值。

三、测量注意事项在进行二极管值的测量时，需要注意以下几点：1. 测量环境和条件要稳定，避免温度、湿度等因素对测量结果的影响。

2. 测量仪器的准确性和精度对于测量结果具有重要影响，应选择合适的仪器进行测量。

3. 测量前应对二极管进行预处理，如去除表面污染、漂移等因素。

4. 对于特殊要求的二极管值测量，应选择合适的特殊测量方法和仪器。

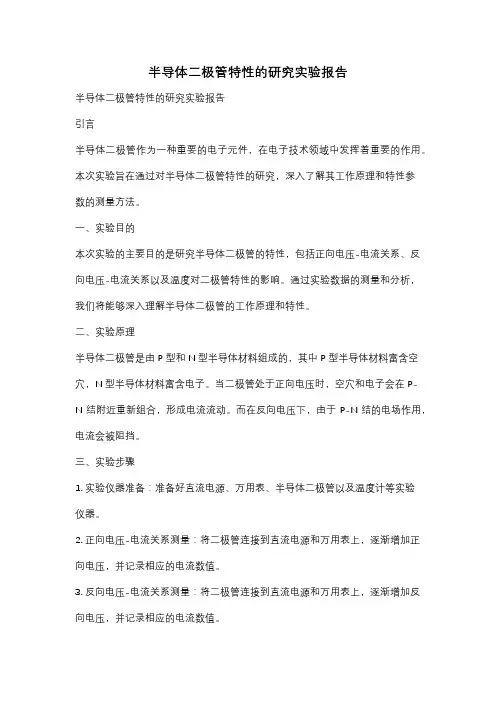

半导体二极管特性的研究实验报告半导体二极管特性的研究实验报告引言半导体二极管作为一种重要的电子元件，在电子技术领域中发挥着重要的作用。

本次实验旨在通过对半导体二极管特性的研究，深入了解其工作原理和特性参数的测量方法。

一、实验目的本次实验的主要目的是研究半导体二极管的特性，包括正向电压-电流关系、反向电压-电流关系以及温度对二极管特性的影响。

通过实验数据的测量和分析，我们将能够深入理解半导体二极管的工作原理和特性。

二、实验原理半导体二极管是由P型和N型半导体材料组成的，其中P型半导体材料富含空穴，N型半导体材料富含电子。

当二极管处于正向电压时，空穴和电子会在P-N结附近重新组合，形成电流流动。

而在反向电压下，由于P-N结的电场作用，电流会被阻挡。

三、实验步骤1. 实验仪器准备：准备好直流电源、万用表、半导体二极管以及温度计等实验仪器。

2. 正向电压-电流关系测量：将二极管连接到直流电源和万用表上，逐渐增加正向电压，并记录相应的电流数值。

3. 反向电压-电流关系测量：将二极管连接到直流电源和万用表上，逐渐增加反向电压，并记录相应的电流数值。

4. 温度对二极管特性的影响测量：使用温度计测量二极管的温度，并记录相应的电流数值。

四、实验结果与分析1. 正向电压-电流关系：通过实验测量数据，绘制出二极管的正向电压-电流关系曲线。

根据曲线的斜率，可以计算出二极管的动态电阻，从而判断其导通特性和工作状态。

2. 反向电压-电流关系：通过实验测量数据，绘制出二极管的反向电压-电流关系曲线。

根据曲线的斜率，可以判断二极管的反向击穿电压和反向漏电流，从而评估其反向电压承受能力。

3. 温度对二极管特性的影响：通过实验测量数据，分析二极管在不同温度下的电流变化情况。

根据温度的变化，可以判断二极管的温度系数和热稳定性。

五、实验结论通过本次实验，我们深入了解了半导体二极管的特性和工作原理。

根据实验结果和分析，我们可以得出以下结论：1. 正向电压-电流关系曲线呈指数增长，表明二极管在正向电压下具有导通特性。

各类二极管的检测方法介绍二极管是一种最简单的半导体器件，由于其电流只能单向流动的特性，被广泛应用于电子电路中。

下面将介绍一些常见的二极管的检测方法。

1.直流电流-电压特性检测（IV曲线检测）：这是最常用的二极管检测方法之一、通过在二极管上施加不同的直流电压，测量通过二极管的电流，绘制出电流与电压之间的关系曲线（IV曲线）。

根据IV曲线可以判断二极管的正向导通特性和反向截止特性，以及正向压降和反向击穿电压。

2.交流电流-电压特性检测：在交流电压条件下，测量二极管的正向和反向电导变化。

通过改变交流信号频率和幅度，可以研究二极管的高频特性和非线性特性。

3.静态电流-电压特性检测：测量正向和反向的静态电压降和电流，以判断二极管的导通和截止特性。

这种方法可以检测正向和反向饱和电流、正向和反向电压降、温度系数等参数。

4.耐压测试：通过施加较高的反向电压，检测二极管的击穿电压，即反向电压会导致二极管失去截止状态。

这是保证二极管工作的可靠性和稳定性的重要检测方法。

5.导通压降测量：在二极管导通状态下，测量正向压降。

根据不同的二极管类型，正常工作情况下的导通压降范围有所不同。

6.斩波电路测量：将二极管作为斩波电路中的关键元件时，可以通过测量斩波电路的输出信号频率和幅度来判断二极管是否正常工作。

7.可靠性测试：通过长时间或者加速老化测试，模拟二极管在不同工作条件下的使用寿命和可靠性。

除了上述常见的电学特性检测方法外，还有一些特殊的测试方法，如热阻测试、电荷存储时间测量、堆积和激活能态测量等，这些方法主要针对特殊类型的二极管进行。

二极管的检测方法主要依赖于测试设备的选择和测试参数的设定，以及对二极管测试结果的准确分析。

在实际应用过程中，根据不同的目的和要求，可以选择合适的检测方法来对二极管进行测量和测试。
