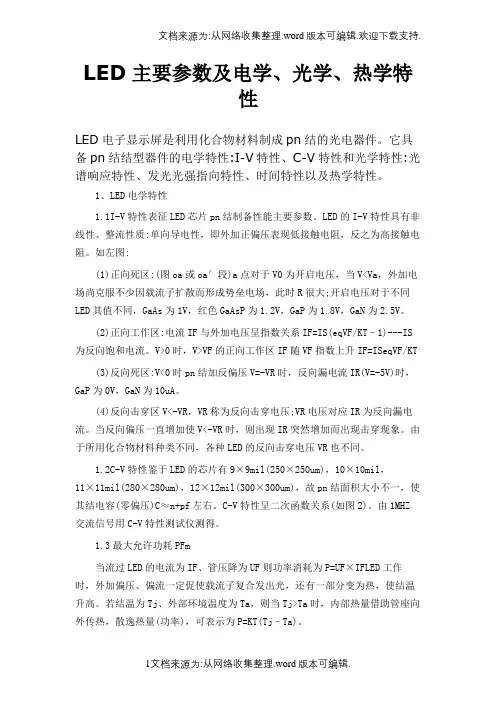

LED主要参数及电学、光学、热学特性LED电子显示屏是利用化合物材料制成pn结的光电器件。
它具备pn结结型器件的电学特性：I-V特性、C-V特性和光学特性：光谱响应特性、发光光强指向特性、时间特性以及热学特性。
1、LED电学特性1.1 I-V特性表征LED芯片pn结制备性能主要参数。
LED的I-V特性具有非线性、整流性质：单向导电性，即外加正偏压表现低接触电阻，反之为高接触电阻。
如左图：(1) 正向死区：（图oa或oa′段）a点对于V0 为开启电压，当V＜Va，外加电场尚克服不少因载流子扩散而形成势垒电场，此时R很大；开启电压对于不同LED其值不同，GaAs为1V，红色GaAsP为1.2V，GaP为1.8V，GaN为2.5V。
（2）正向工作区：电流IF与外加电压呈指数关系IF = IS (e qVF/KT –1) -------------------------IS 为反向饱和电流。
V＞0时，V＞VF的正向工作区IF 随VF指数上升IF = IS e qVF/KT（3）反向死区：V＜0时pn结加反偏压V= - VR 时，反向漏电流IR（V= -5V）时，GaP为0V，GaN为10uA。
（4）反向击穿区V＜- VR ，VR 称为反向击穿电压；VR 电压对应IR为反向漏电流。
当反向偏压一直增加使V＜- VR时，则出现IR突然增加而出现击穿现象。
由于所用化合物材料种类不同，各种LED的反向击穿电压VR也不同。
1.2 C-V特性鉴于LED的芯片有9×9mil (250×250um)，10×10mil，11×11mil (280×280um)，12×12mil (300×300um)，故pn结面积大小不一，使其结电容（零偏压）C≈n+pf左右。
C-V特性呈二次函数关系（如图2）。
由1MHZ交流信号用C-V特性测试仪测得。
1.3 最大允许功耗PF m当流过LED的电流为IF、管压降为UF则功率消耗为P=UF×IFLED工作时，外加偏压、偏流一定促使载流子复合发出光，还有一部分变为热，使结温升高。
LED主要参数及电学、光学、热学特性LED电子显示屏是利用化合物材料制成pn结的光电器件。
它具备pn结结型器件的电学特性:I-V特性、C-V特性和光学特性:光谱响应特性、发光光强指向特性、时间特性以及热学特性。
1、LED电学特性1.1I-V特性表征LED芯片pn结制备性能主要参数。
LED的I-V特性具有非线性、整流性质:单向导电性，即外加正偏压表现低接触电阻，反之为高接触电阻。
如左图:(1)正向死区:(图oa或oa′段)a点对于V0为开启电压，当V<Va，外加电场尚克服不少因载流子扩散而形成势垒电场，此时R很大;开启电压对于不同LED其值不同，GaAs为1V，红色GaAsP为1.2V，GaP为1.8V，GaN为2.5V。
(2)正向工作区:电流IF与外加电压呈指数关系IF=IS(eqVF/KT–1)---IS 为反向饱和电流。
V>0时，V>VF的正向工作区IF随VF指数上升IF=ISeqVF/KT(3)反向死区:V<0时pn结加反偏压V=-VR时，反向漏电流IR(V=-5V)时，GaP为0V，GaN为10uA。
(4)反向击穿区V<-VR，VR称为反向击穿电压;VR电压对应IR为反向漏电流。
当反向偏压一直增加使V<-VR时，则出现IR突然增加而出现击穿现象。
由于所用化合物材料种类不同，各种LED的反向击穿电压VR也不同。
1.2C-V特性鉴于LED的芯片有9×9mil(250×250um)，10×10mil，11×11mil(280×280um)，12×12mil(300×300um)，故pn结面积大小不一，使其结电容(零偏压)C≈n+pf左右。
C-V特性呈二次函数关系(如图2)。
由1MHZ 交流信号用C-V特性测试仪测得。
1.3最大允许功耗PFm当流过LED的电流为IF、管压降为UF则功率消耗为P=UF×IFLED工作时，外加偏压、偏流一定促使载流子复合发出光，还有一部分变为热，使结温升高。
LED主要参数及电学、光学、热学特性LED电子显示屏是利用化合物材料制成pn结的光电器件。
它具备pn结结型器件的电学特性：I-V特性、C-V特性和光学特性：光谱响应特性、发光光强指向特性、时间特性以及热学特性。
1、LED电学特性1.1 I-V特性表征LED芯片pn结制备性能主要参数。
LED的I-V特性具有非线性、整流性质：单向导电性，即外加正偏压表现低接触电阻，反之为高接触电阻。
如左图：(1) 正向死区：（图oa或oa′段）a点对于V0 为开启电压，当V＜Va，外加电场尚克服不少因载流子扩散而形成势垒电场，此时R很大；开启电压对于不同LED其值不同，GaAs为1V，红色GaAsP为1.2V，GaP为1.8V，GaN为2.5V。
（2）正向工作区：电流IF与外加电压呈指数关系IF = IS (e qVF/KT –1) -------------------------IS 为反向饱和电流。
V＞0时，V＞VF的正向工作区IF 随VF指数上升IF = IS e qVF/KT（3）反向死区：V＜0时pn结加反偏压V= - VR 时，反向漏电流IR（V= -5V）时，GaP为0V，GaN为10uA。
（4）反向击穿区V＜- VR ，VR 称为反向击穿电压；VR 电压对应IR为反向漏电流。
当反向偏压一直增加使V＜- VR时，则出现IR突然增加而出现击穿现象。
由于所用化合物材料种类不同，各种LED的反向击穿电压VR也不同。
1.2 C-V特性鉴于LED的芯片有9×9mil (250×250um)，10×10mil，11×11mil (280×280um)，12×12mil (300×300um)，故pn结面积大小不一，使其结电容（零偏压）C≈n+pf左右。
C-V特性呈二次函数关系（如图2）。
由1MHZ交流信号用C-V特性测试仪测得。
1.3 最大允许功耗PF m当流过LED的电流为IF、管压降为UF则功率消耗为P=UF×IFLED工作时，外加偏压、偏流一定促使载流子复合发出光，还有一部分变为热，使结温升高。
大功率LED热学特性研究（课题实验）发光二极管（Light Emitting Diode, LED）在过去十几年里有了飞速的发展，逐渐突破了仅能作为低功率指示灯光源的限制，被广泛应用于日常照明和显示等领域[1-2]。
LED是通过外电流注入的电子和空穴在耗尽层中复合，以辐射复合产生光子而发光，同时也会有部分复合能量传递给晶格原子或离子，发生非辐射跃迁，这部分能量转换成热能损耗在PN结内。
对于小功率LED来说这部分热量很小可以不作考虑。
然而，对于大功率照明用LED而言，其发热量大幅提高，直接影响到了LED的发光效率和器件的使用寿命，以及引起波长的漂移，造成颜色不纯等一系列问题。
因此，研究功率型LED的热学与发光特性不仅涉及半导体物理的基础问题，也是目前光电工程领域的开发热点[3-4]。
一、实验原理简介1. 脉冲法测量结温准确测量LED的结温是研究LED热学特性的基础。

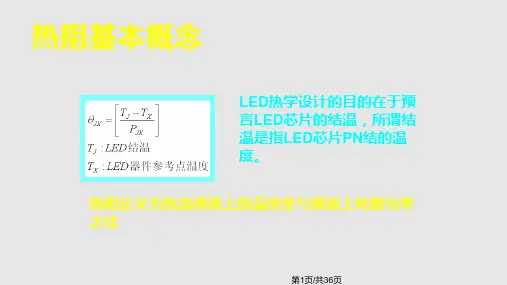

LED灯的基本结构如图1所示，其芯片的核心结构是一个半导体的PN结，所谓LED的结温指的就是PN结的温度。
由于PN 结的尺寸很小，又被荧光材料和树脂胶包裹，无法直接测量其温度，因此常用间接法来测量结温。
本实验仪器采用一种较为新颖的脉冲法测量结温，该方法于2008年由美国NIST实验室提出[7]。
其核心思想是通过脉冲电流来限制结温TJ的上升，使之与器件表面可测量温度TB接近一致。
当给待测LED灯通入一个幅值为额定值的脉冲电流时，芯片在脉冲内正常发光并升温，但由于电流占空比很小，芯片温度会在一个较长的电流截止状态下降低到和表面温度一致。
从整体效果来看，只要脉冲占空比足够小，LED的芯片温度能维持和表面温度一致，如图2所示。
这样，只要借助温控仪就能在脉冲电流下定标出芯片两端的电压‒温度曲线。
由于在电流一定时，特定PN结的压降仅和结温有关，所以在有了LED的电压‒温度曲线后，只需测量正常工作时LED两端的电压就可以得到其实际的结温。
图1 功率型LED 基本结构示意图图2 （a ）LED 在不同占空比的脉冲电流下结温随时间的变化示意图；（b ）待测LED 灯珠在脉冲电流和稳流状态下点亮时，器件表面温度随时间的变化曲线。
LED主要参数及电学、光学、热学特性LED电子显示屏是利用化合物材料制成pn结的光电器件。
它具备pn结结型器件的电学特性：I-V特性、C-V特性和光学特性：光谱响应特性、发光光强指向特性、时间特性以及热学特性。
1、LED电学特性1.1 I-V特性表征LED芯片pn结制备性能主要参数。
LED的I-V特性具有非线性、整流性质：单向导电性，即外加正偏压表现低接触电阻，反之为高接触电阻。
如左图：(1) 正向死区：（图oa或oa′段）a点对于V0 为开启电压，当V＜Va，外加电场尚克服不少因载流子扩散而形成势垒电场，此时R很大；开启电压对于不同LED其值不同，GaAs为1V，红色GaAsP为1.2V，GaP为1.8V，GaN为2.5V。
（2）正向工作区：电流IF与外加电压呈指数关系IF = IS (e qVF/KT –1) -------------------------IS 为反向饱和电流。
V＞0时，V＞VF的正向工作区IF 随VF指数上升IF = IS e qVF/KT（3）反向死区：V＜0时pn结加反偏压V= - VR 时，反向漏电流IR（V= -5V）时，GaP为0V，GaN为10uA。
（4）反向击穿区V＜- VR ，VR 称为反向击穿电压；VR 电压对应IR为反向漏电流。
当反向偏压一直增加使V＜- VR时，则出现IR突然增加而出现击穿现象。
由于所用化合物材料种类不同，各种LED的反向击穿电压VR也不同。
1.2 C-V特性鉴于LED的芯片有9×9mil (250×250um)，10×10mil，11×11mil (280×280um)，12×12mil (300×300um)，故pn结面积大小不一，使其结电容（零偏压）C≈n+pf左右。
C-V特性呈二次函数关系（如图2）。
由1MHZ交流信号用C-V特性测试仪测得。
1.3 最大允许功耗PF m当流过LED的电流为IF、管压降为UF则功率消耗为P=UF×IFLED工作时，外加偏压、偏流一定促使载流子复合发出光，还有一部分变为热，使结温升高。
LED 的电学、热学及光学特性研究2011-05-11 16:05:15 文章来源:明导国际我来说两句 (0••导读: LED 的发光性能不仅和其电学特性相关,还受其结温影响。
因此,通过实际测试和仿真工具来研究其散热性能及热管理方法在LED 的设计过程中十分重要。
本文对LED 的电学、热学及光学特性进行了协同研究。
在仿真方面,完成了一个板级系统的电-热仿真;在测试方面,讨论了一个热-光联合测试系统的应用。
o关键字o LED电学热学光学特性电-热仿真• 1. 简介众所周知,LED的有效光辐射(发光度和/或辐射通量严重受其结温影响(如图一所示,数据来源于Lumileds Luxeon DS25 的性能数据表。
单颗LED 封装通常被称为一级LED,而多颗LED 芯片装配在同一个金属基板上的LED 组件通常被称为二级LED。
当二级LED 对光的均匀性要求很高时,结温对LED 发光效率的影响这个问题将十分突出[1]。
文献[2]中提到,可以利用一级LED 的电、热、光协同模型来预测二级LED 的电学、热学及光学特性。
前提是需要对LED 的散热环境进行准确建模。
本文第 2 节中我将讨论怎样通过实测利用结构函数来获取LED 封装的热模型,并将简单描述一下我们用来进行测试的一种新型测试系统。
第 3 节中,首先我们回顾了电-热仿真工具的原理,然后将此原理扩展应用到板级的热仿真以帮助优化封装结构的简化热模型。
在文章的最后我们将介绍一个应用实例。
2. 建立LED 封装的简化热模型关于半导体封装元器件的简化热模型(CTMs的建立,学术界已经进行了超过10 年的讨论。
现在,对于建立封装元器件特别是IC封装的独立于边界条件的稳态简化热模型(CTMs,大家普遍认同DELPHI 近似处理方法[3][4][5]。
为了研究元器件的瞬态散热性能,我们需要对CTM 进行扩展,扩展后的模型称之为瞬态简化热模型(DCTMs。
欧盟通过PROFIT 项目[7]制定了建立元器件DCTM 的方法,并且同时扩展了热仿真工具[6]的功能以便能够对DCTM 模型进行仿真计算。
