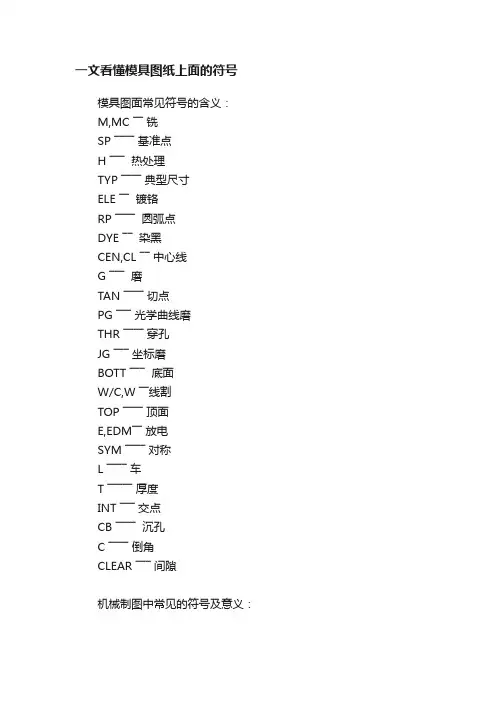

一文看懂模具图纸上面的符号模具图面常见符号的含义：M,MC ―― 铣SP ―――― 基准点H ―――热处理TYP ―――― 典型尺寸ELE ――镀铬RP ――――圆弧点DYE ――染黑CEN,CL ―― 中心线G ―――磨TAN ―――― 切点PG ――― 光学曲线磨THR ―――― 穿孔JG ――― 坐标磨BOTT ―――底面W/C,W ――线割TOP ―――― 顶面E,EDM―― 放电SYM ―――― 对称L ―――― 车T ――――― 厚度INT ――― 交点CB ――――沉孔C ―――― 倒角CLEAR ――― 间隙机械制图中常见的符号及意义：直度-一个条件，一个面元素或轴是一条直线。
平整度-是条件，表面有所有的元素在一个平面。
圆度-描述条件对革命的表面（圆柱，圆锥，球）在所有点的表面相交的任何飞机。
圆柱度-描述了一个条件的旋转面，使所有的点面距离相等，一个共同的旋转轴。
线轮廓度-是条件允许量相同的剖面变化，醚单边或双边，沿着一条线元素的特征。
面轮廓度-是条件允许量相同的剖面变化，醚单边或双边，上表面。
周围标志-表明公差适用于所有周围的部分表面。
倾斜度-是表面，轴，或中线，这是从某一特定角度基准平面或轴。
垂直度-条件是表面，轴，或线，这是90度的基准平面或基准轴平行度-一个表面，线，或轴，这是等距离的所有点，基准平面或轴。
位置公差-定义一个区域内的轴或中心平面的一个特点是允许不同的真正的（理论上精确）位置。
同心度-描述在其中一个条件的2个或更多的功能，在任何组合，有一个共同的旋转轴。
对称度-是一种状况，其中一个功能（或功能）是处理有关对称中心平面基准特征。
跳动-是复合偏离理想形式的一部分表面上通过革命旋转（360度）的一部分，在基准轴全跳动-是同时复合控制所有表面元素在所有圆轮廓测量位置的部分是通过旋转360。
最大材料状态（三菱）-是条件的一部分功能其中包含的最高金额材料在规定的极限尺寸。

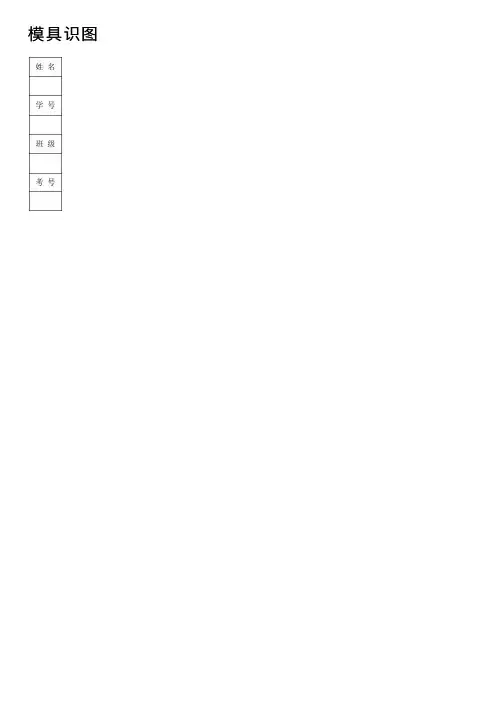

模具识图12、FCI总共有9 块板，从上到下各板块的名称分别是⾯板，剥料板，A板，B板，⽅铁两块，顶针⾯板，顶针底板，底板。
13、导柱在⾏业⽤语中称为“边”，是英⽂单字PIN的⾳译，那么在模具中的导柱⼀般可分为直边，斜边，⽔⼝边。
14、导套在⾏业⽤语中也可称为司，根据其结构可分为直司，托司与中托司。
15、基准⾓的符号有、、。
构成基准⾓的两个⾯称为基准⾯，基准⾯的作⽤有校表与分中。
16、吊模孔的作⽤是⽅便飞模及装配到注射机上时，模具吊起。
17、搬运块的作⽤是⽅便模具的搬运，防⽌模具搬运过程⾃动打开。
18、码模槽的作⽤是⽅便直⾝模在注塑机上装夹。
19、顶棍孔⼜可称为Ko孔，其作⽤是因注塑机上的顶棍传⼒给顶针板⽽开设。
20、注塑模具上常⽤的螺丝有杯头（内六⾓）、平头、⽆头。
其中，锁紧⼤于10mm板块时⽤杯头螺丝，锁紧⼩于10mm板块⽤平头螺丝，锁⽔⼝料勾针与司筒针时⽤⽆头螺丝。
21、型腔⼜可称为凹模、母模仁；型芯⼜可称为凸模、公模仁；22、将成型位直接做在A板或B板的制作⽅式称为整体式，也可称为原⾝留。
23、模框上避空⾓的制作⽅式有圆⾓避空、钻孔避空。
24、当型芯、型腔较⼤时，为了配框的⽅便，常会将框开⼤0.5~1mm，再⽤挤紧块将其挤紧。
25、镶件的固定⽅式有挂台，螺丝，斜⾯。
26、⽅形镶件的⾏业⽤语为⼊⼦,圆形镶件的⾏业⽤语为镶针。
27、浇注系统的组成部分有主流道，分流道，浇⼝，冷料井。
28、唧嘴⼜可称为浇⼝套，其作⽤是代替主流道；定位环⼜可称为法兰，其作⽤是使注射机喷嘴与主流道中⼼同⼼。
29、分流道的按截⾯形状可分为圆形，梯形，U形；其中两板模中⼀般⽤圆形；三板模中⼀般⽤梯形与U形。
30、在多腔模具中，分流道的排布形式有平衡式与⾮平衡式。
31、在⾮平衡式排布中，可通过调整浇⼝与次分流道直径来达到平衡。
32、从塑件顶部进胶的浇⼝有点浇⼝、直浇⼝，从塑胶件侧⾯边缘进胶的浇⼝有侧浇⼝、扇形浇⼝、重叠式浇⼝、护⽿式浇⼝等，从产品内表⾯进浇的浇⼝有⽜⾓浇⼝、潜顶针。

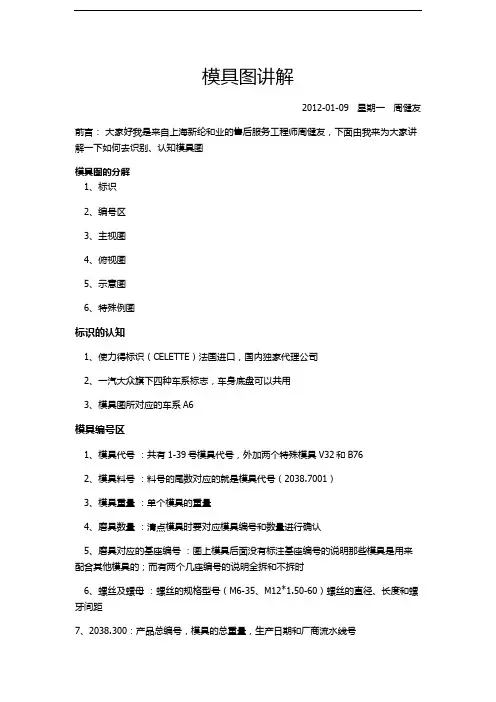

模具图讲解2012-01-09 星期一周健友前言：大家好我是来自上海新纶和业的售后服务工程师周健友，下面由我来为大家讲解一下如何去识别、认知模具图模具图的分解1、标识2、编号区3、主视图4、俯视图5、示意图6、特殊例图标识的认知1、使力得标识（CELETTE）法国进口，国内独家代理公司2、一汽大众旗下四种车系标志，车身底盘可以共用3、模具图所对应的车系A6模具编号区1、模具代号：共有1-39号模具代号，外加两个特殊模具V32和B762、模具料号：料号的尾数对应的就是模具代号（2038.7001）3、模具重量：单个模具的重量4、磨具数量：清点模具时要对应模具编号和数量进行确认5、磨具对应的基座编号：图上模具后面没有标注基座编号的说明那些模具是用来配合其他模具的；而有两个几座编号的说明全拆和不拆时6、螺丝及螺母：螺丝的规格型号（M6-35、M12*1.50-60）螺丝的直径、长度和螺牙间距7、2038.300：产品总编号，模具的总重量，生产日期和厂商流水线号8、VAS6276：一汽大众统一用的模具编号称呼主视图的识别主视图左上角的无轮车标志指的是全拆图，图上箭头的方向就是手术台的方向，L 指的是手术台的左边图上的许多带圈和不带圈的就是模具的代号，带圈的是机组件可拆可不拆，没带圈的是机组件必须要拆的；在摆放模具的时候大多数情况下遵循单左双右摆放俯视图的识别手术台面上有41个孔，每个孔间距10公分，在图上有下划线的表示对应横梁和基座的摆放位置奥迪的横梁标配是无根（A、B、C1、C2、D），通常情况下无根横梁足以修车，注意，在修国产A6L时请大家一定要记住，就是将手术台26往后的横梁通通往后移一个空（10公分）横梁放好过后上面就开始摆放MZ基座，奥迪的标配是22跟（MZ080六个、MZ140四个、MZ200四个、MZ260四个、MZ141、MZ142、MZ601、MZ602各一个；外加两个TV400延长板和一个TV401衔接板）每个基座上箭头指示的就是它的方向位置MZ080、140、200、260后面的数字指的是基座的高度毫米示意图在没有标注的情况下通常都是基座的上孔对应模具的上孔如图FIG1和FIG3，37和38号模具在以前M8S、MT10和SVN手术台上对应的是基座上孔对模具下孔，而在MUF7手术台上需要加块延长板变成基座上孔对模具上孔如图FIG5特殊例图FIG6和FIG7左上角的例图是后避震器座的维修和更换，模具V32的作用就是用在这的，大家可以看一下V32两头是不一样粗细的，一头直径是12毫米一头是15毫米，注意：在维修的时候将12毫米的一头对准机组件，在跟换的时候将15毫米的一头对准机组件，大家或许有疑问为什么在维修与跟换的时候会有3毫米的差距，区别就在于因为维修的时候我们需要3毫米间距校正，而在跟换的时候需要将机组件锁紧避免松动。
模具基础识图知识点总结一、引言模具设计是工程设计的一部分，是利用模具技术与工程技术，按一定工艺要求，对产品的外形、尺寸精度及表面质量进行设计与加工。
模具等设计开始于一张设计图纸，而模具设计图纸中的识图知识是模具设计的基础。
因此，识图知识对模具设计师是至关重要的。
二、模具基础识图知识点1. 工程制图基础(1) 制图概念：工程制图是利用图形符号和文字符号来表现物体形状、尺寸关系、工艺过程和质量要求等。
它可以分为机械制图、建筑制图、电气制图、控制制图、装配制图等。
(2) 制图常用术语：包括视图、投影、尺寸、公差、表面粗糙度、符号标注、公差尺寸等。
(3) 制图规范：工程制图必须符合国家标准和行业标准，统一制图规范对于减少沟通阻力、提高工作效率非常重要。
2. 模具设计图基本构图知识(1) 投影原理：在模具设计图中，常用主、副投影法进行构图，根据物体的实际情况选用主、副投影法。
(2) 平行投影：在模具设计图中，平行投影是指视点与物体之间的面与平行于它的投影面也平行。
主投影面的平行投影图称为正投影图，通常包括俯视图、前视图、左视图等。
(3) 立体图：在模具设计图中，立体图是通过对平行投影图的投影线进行相交，形成三维立体图。
3. 模具设计基本视图(1) 正视图：正视图是把一个物体的最长的尺寸和一些特征的位置等，放在平面上标出它们的尺寸、形状和位置。
(2) 俯视图：俯视图是将物体的上表面的形状和尺寸投影在水平面上。
(3) 左视图：左视图是物体左侧投影面上的物体轮廓。
(4) 右视图：右视图是物体右侧投影面上的物体轮廓。
(5) 正交投影：将物体各面按该面的投影方向按一定比例投影到平行的相互垂直的平面上，然后将各个投影组合成一个完整的视图图纸。
4. 模具设计基本尺寸知识(1) 模具设计图尺寸表示法：包括线性尺寸、角度尺寸、距离尺寸、圆弧尺寸等。
(2) 尺寸的表达方式：包括尺寸的数值表示、基线位置、公差标注、尺寸符号、公差值等。
