高考物理第二轮复习第12讲磁场三难之霍尔效应课后练习

第12讲磁场三难之霍尔效应题一：利用如图所示的方法可以测得金属导体中单位体积内的自由电子数n，现测得一块横截面为矩形的金属导体的宽为b，厚为d，并加有与侧面垂直的匀强磁场B，当通以图示方向的电流I时，用电压表测得导体上、下表面间的电压为U。

已知自由电子的电荷量为e，则该导体单位体积内的自由电子数为________。

C为其四个侧面，如图所示，已知题二：一导体材料样品的体积为a×b×c，'A、C、A、'导体样品中载流子是自由电子，且单位体积中的自由电子数为n，电阻率为ρ，电子的电荷量为e，沿x方向通有电流I。

（1）导体A'、A两个侧面之间的电压大小为________，导体中自由电子定向移动的速率是________；（2）将该导体样品放在匀强磁场中，磁场方向沿z轴正方向，则导体样品侧面C的电势C的电势；________(填“高于”“低于”或“等于”)侧面'C两侧面间的电势差（3）在（2）中，达到稳定状态时，沿x方向电流仍为I，若测得C、'为U，则匀强磁场的磁感应强度为________。

题三：如图所示，a、b、c分别表示长方体导体板的长、宽、高，将导体板置于垂直导体板前后两个表面向外、磁感应强度大小为B的匀强磁场中，当电流由左侧面向右侧面通过导体板时，将在导体板的上、下两表面之间产生霍尔电压U H，下列说法中正确的是（）A．导体板下表面电势高于其上表面电势B．若保持通过导体板的电流恒定不变，只将导体板的高度c减半，则U H将减半C．若保持导体板左、右两端所加电压恒定不变，只将导体板的宽度b减半，则U H将不变D．若保持导体板左、右两端所加电压恒定不变，只将导体板的长度a减半，则U H将变为原来的2倍题四：利用霍尔效应制作的元件，广泛应用于测量和自动控制等领域。

如图是霍尔元件的工作原理示意图，磁感应强度为B的匀强磁场垂直于霍尔元件的工作面向下，通入图示方向的电流I，C、D两侧就会形成电势差U CD，下列说法中正确的是（）A ．电势差U CD 仅与材料有关B ．仅增大磁感应强度时，C 、D 两面间的电势差变大C ．若霍尔元件中定向移动的是自由电子，则电势差U CD ＞0D ．在测定地球赤道上方的地磁场强弱时，元件的工作面应保持水平方向题五：如图，铜质导电板（单位体积的电荷数为n ）置于匀强磁场中，用电源、开关、电流表、电压表可以测出磁感应强度的大小和方向。

中学物理磁场专题训练一、磁场、安培力练习题一、选择题1．关于磁场和磁感线的描述，正确的说法有[]A．磁极之间的相互作用是通过磁场发生的，磁场和电场一样，也是一种物质B．磁感线可以形象地表现磁场的强弱与方向C．磁感线总是从磁铁的北极动身，到南极终止D．磁感线就是细铁屑在磁铁四周排列出的曲线，没有细铁屑的地方就没有磁感线2．一束带电粒子沿水平方向飞过小磁针上方，并与磁针指向平行，能使磁针的S极转向纸内，如图1所示，那么这束带电粒子可能是[]A．向右飞行的正离子束B．向左飞行的正离子束C．向右飞行的负离子束D．问左飞行的负离子束3．铁心上有两个线圈，把它们和一个干电池连接起来，已知线圈的电阻比电池的内阻大得多，如图2所示的图中，哪一种接法铁心的磁性最强[]4．关于磁场，以下说法正确的是[]A．电流在磁场中某点不受磁场力作用，则该点的磁感强度肯定为零B．磁场中某点的磁感强度，依据公式B=F/I·l，它跟F，I，l都有关C．磁场中某点的磁感强度的方向垂直于该点的磁场方向D．磁场中任一点的磁感强度等于磁通密度，即垂直于磁感强度方向的单位面积的磁通量5．磁场中某点的磁感应强度的方向[]A．放在该点的通电直导线所受的磁场力的方向B．放在该点的正检验电荷所受的磁场力的方向C．放在该点的小磁针静止时N极所指的方向D．通过该点磁场线的切线方向6．下列有关磁通量的论述中正确的是[]A．磁感强度越大的地方，穿过线圈的磁通量也越大B．磁感强度越大的地方，线圈面积越大，则穿过线圈的磁通量越大C．穿过线圈的磁通量为零的地方，磁感强度肯定为零D．匀强磁场中，穿过线圈的磁感线越多，则磁通量越大7．如图3所示，条形磁铁放在水平桌面上，其中心正上方固定一根直导线，导线与磁铁垂直，并通以垂直纸面对外的电流，[]A．磁铁对桌面的压力减小、不受桌面摩擦力的作用B．磁铁对桌面的压力减小、受到桌面摩擦力的作用C．磁铁对桌面的压力增大，个受桌面摩擦力的作用D．磁铁对桌面的压力增大，受到桌面摩擦力的作用8．如图4所示，将通电线圈悬挂在磁铁N极旁边：磁铁处于水平位置和线圈在同一平面内，且磁铁的轴线经过线圈圆心，线圈将[]A．转动同时靠近磁铁B．转动同时离开磁铁C．不转动，只靠近磁铁D．不转动，只离开磁铁9．通电矩形线圈平面垂直于匀强磁场的磁感线，则有[]A．线圈所受安培力的合力为零B．线圈所受安培力以任一边为轴的力矩为零C．线圈所受安培力以任一对角线为轴的力矩不为零D．线圈所受安培力必定使其四边有向外扩展形变的效果二、填空题10．匀强磁场中有一段长为0.2m的直导线，它与磁场方向垂直，当通过3A的电流时，受到60×10-2N的磁场力，则磁场的磁感强度是______特；当导线长度缩短一半时，磁场的磁感强度是_____特；当通入的电流加倍时，磁场的磁感强度是______特．11．如图5所示，abcd是一竖直的矩形导线框，线框面积为S，放在磁场中，ab边在水平面内且与磁场方向成60°角，若导线框中的电流为I，则导线框所受的安培力对某竖直的固定轴的力矩等于______．12．一矩形线圈面积S＝10-2m2，它和匀强磁场方向之间的夹角θ1＝30°，穿过线圈的磁通量Ф＝1×103Wb，则磁场的磁感强度B______；若线圈以一条边为轴的转180°，则穿过线圈的磁能量的改变为______；若线圈平面和磁场方向之间的夹角变为θ2＝0°，则Ф＝______．三、计算题13．如图6所示，ab，cd为两根相距2m的平行金属导轨，水平放置在竖直向下的匀强磁场中，通以5A的电流时，棒沿导轨作匀速运动；当棒中电流增加到8A时，棒能获得2m/s2的加速度，求匀强磁场的磁感强度的大小；14．如图7所示，通电导体棒AC静止于水平导轨上，棒的质量为m长为l，通过的电流强度为I，匀强磁场的磁感强度B的方向与导轨平面成θ角，求导轨受到AC棒的压力和摩擦力各为多大？一、磁场、安培力练习题答案一、选择题1．AB 2．BC 3．D 4．D5．CD 6．D 7．A 8．A 9．AB二、填空题三、计算题13．1.2T 14．mg-BIlcosθ，BI lsinθ二、洛仑兹力练习题一、选择题1．如图1所示，在垂直于纸面对内的匀强磁场中，垂直于磁场方向放射出两个电子1和2，其速度分别为v1和v2．假如v2＝2v1，则1和2的轨道半径之比r1：r2及周期之比T1：T2分别为 [ ] A．r1：r2＝1：2，T1：T2＝1：2B．r1：r2＝1：2，T1：T2＝1：1C．r1：r2＝2：1，T1：T2＝1：1D．r1：r2＝1：1，T1：T2＝2：12．如图2所示，ab是一弯管，其中心线是半径为R的一段圆弧，将它置于一给定的匀强磁场中，磁场方向垂直于圆弧所在平面，并且指向纸外、有一束粒子对准a端射入弯管，粒子有不同的质量、不同的速度，但都是一价正离子． [ ]A．只有速度大小肯定的粒子可以沿中心线通过弯管B．只有质量大小肯定的粒子可以沿中心线通过弯管C．只有动量大小肯定的粒子可以沿中心线通过弯管D．只有能量大小肯定的粒子可以沿中心线通过弯管3．电子以初速V0垂直进入磁感应强度为B的匀强磁场中，则 [ ]A．磁场对电子的作用力始终不变B．磁场对电子的作用力始终不作功C．电子的动量始终不变D．电子的动能始终不变它们以相同的速度沿垂直于磁场方向射入匀强磁场（磁场方向垂直纸面对里）．在图3中，哪个图正确地表示出这三束粒子的运动轨迹？[ ]5．一个带电粒子，沿垂直于磁场的方向射入一匀强磁场，粒子的一段径迹如图4所示，径迹上的每一小段可近似看成圆弧．由于带电粒子使沿途的空气电离，粒子的能量渐渐减小（带电量不变）．从图中可以确定 [ ]A．粒子从a到b，带正电B．粒子从b到a，带正电C．粒子从a到b，带负电 D．粒子从b到a，带负电6．三个相同的带电小球1、2、3，在重力场中从同一高度由静止起先落下，其中小球1通过一附加的水平方向匀强电场，小球2通过一附加的水平方向匀强磁场．设三个小球落到同一高度时的动能分别为E1、E2和E3，忽视空气阻力，则 [ ]A．E1＝E2＝E3B．E1＞E2＝E3C．E1＜E2＝E3D．E1＞E2＞E37．真空中同时存在着竖直向下的匀强电场和垂直纸面对里的匀强磁场，三个带有等量同种电荷的油滴a、b、c在场中做不同的运动．其中a静止，b向右做匀速直线运动，c向左做匀速直线运动，则三油滴质量大小关系为 [ ]A．a最大 B．b最大C．c最大 D．都相等8．一个带正电荷的微粒（重力不计）穿过图5中匀强电场和匀强磁场区域时，恰能沿直线运动，则欲使电荷向下偏转时应采纳的方法是[ ]A．增大电荷质量B．增大电荷电量C．削减入射速度D．增大磁感强度E．减小电场强度二、填空题9．一束离子能沿入射方向通过相互垂直的匀强电场和匀强磁场区域，然后进入磁感应强度为B′的偏转磁场内做半径相同的匀速圆周运动（图6），则这束离子必定有相同的______，相同的______．10．为使从炙热灯丝放射的电子（质量m、电量e、初速为零）能沿入射方向通过相互垂直的匀强电场（场强为E）和匀强磁场（磁感强度为B）区域，对电子的加速电压为______．11．一个电子匀强磁场中运动而不受到磁场力的作用，则电子运动的方向是______．12．一质量为m、电量为q的带电粒子在磁感强度为B的匀强磁场中作圆周运动，其效果相当于一环形电流，则此环形电流的电流强度I＝______．三、计算题13．一个电视显像管的电子束里电子的动能E K＝12000eV．这个显像管的位置取向刚好使电子水平地由南向北运动．已知地磁场的竖直向下重量B＝5.5×10-5T，试问（1）电子束偏向什么方向？（2）电子束在显像管里由南向北通过y＝20cm路程，受洛仑兹力作用将偏转多少距离？电子质量m＝9.1×10-31kg，电量e＝1.6×10-19C．14．如图7所示，一质量m、电量q带正电荷的小球静止在倾角30°、足够长的绝缘光滑斜面．顶端时对斜面压力恰为零．若快速把电场方向改为竖直向下，则小球能在斜面上滑行多远？洛仑兹力练习题答案一、选择题1．B 2．C 3．BD 4．C5．B 6．B 7．C 8．C二、填空题三、计算题三、单元练习题一、选择题1．安培的分子环流假设，可用来说明 [ ]A．两通电导体间有相互作用的缘由B．通电线圈产生磁场的缘由C．永久磁铁产生磁场的缘由D．铁质类物体被磁化而具有磁性的缘由2．如图1所示，条形磁铁放在水平桌面上，在其正中心的上方固定一根长直导线，导线与磁铁垂直，给导线通以垂直纸面对外的电流，则[ ]A．磁铁对桌面压力减小，不受桌面的摩擦力作用B．磁铁对桌面压力减小，受到桌面的摩擦力作用C．磁铁对桌面压力增大，不受桌面的摩擦力作用D．磁铁对桌面压力增大，受到桌面的摩擦力作用3．有电子、质子、氘核、氚核，以同样速度垂直射入同一匀强磁场中，它们都作匀速圆周运动，则轨道半径最大的粒子是 [ ]A．氘核 B．氚核C．电子D．质子4．两个电子以大小不同的初速度沿垂直于磁场的方向射入同一匀强磁场中．设r1、r2为这两个电子的运动轨道半径，T1、T2是它们的运动周期，则 [ ]A．r1＝r2，T1≠T2B．r1≠r2，T1≠T2C．r1＝r2，T1＝T2 D．r1≠r2，T1＝T25．在垂直于纸面的匀强磁场中，有一原来静止的原子核．该核衰变后，放出的带电粒子和反冲核的运动轨迹分别如图2中a、b所示．由图可以判定 [ ]A．该核发生的是α衰变B．该核发生的是β衰变C．磁场方向肯定是垂直纸面对里D．磁场方向向里还是向外不能判定6．如图3有一混合正离子束先后通过正交电场磁场区域Ⅰ和匀强磁场区域Ⅱ，假如这束正离子束流在区域Ⅰ中不偏转，进入区域Ⅱ后偏转半径又相同，则说明这些正离子具有相同的 [ ] A．速度 B．质量C．电荷 D．荷质比7．设空间存在竖直向下的匀强电场和垂直纸面对里的匀强磁场，如图4所示，已知一离子在电场力和洛仑兹力的作用下，从静止起先自A点沿曲线ACB运动，到达B点时速度为零，C点是运动的最低点，忽视重力，以下说法中正确的是 [ ]A．这离子必带正电荷B．A点和B点位于同一高度C．离子在C点时速度最大D．离子到达B点后，将沿原曲线返回A点8．如图5所示，在正交的匀强电场和磁场的区域内（磁场水平向内），有一离子恰能沿直线飞过此区域（不计离子重力） [ ]A．若离子带正电，E方向应向下B．若离子带负电，E方向应向上C．若离子带正电，E方向应向上D．不管离子带何种电，E方向都向下9．一根通有电流I的直铜棒用软导线挂在如图6所示匀强磁场中，此时悬线中的张力大于零而小于铜棒的重力．欲使悬线中张力为零，可采纳的方法有 [ ]A．适当增大电流，方向不变B．适当减小电流，并使它反向C．电流大小、方向不变，适当增加磁场D．使原电流反向，并适当减弱磁场10．如图7所示，一金属直杆MN两端接有导线，悬挂于线圈上方，MN与线圈轴线均处于竖直平面内，为使MN垂直纸面对外运动，可以[ ]A．将a、c端接在电源正极，b、d端接在电源负极B．将b、d端接在电源正极，a、c端接在电源负极C．将a、d端接在电源正极，b、c端接在电源负极D．将a、c端接在沟通电源的一端，b、d接在沟通电源的另一端11．带电为+q的粒子在匀强磁场中运动，下面说法中正确的是 [ ]A．只要速度大小相同，所受洛仑兹力就相同B．假如把+q改为-q，且速度反向大小不变，则洛仑兹力的大小，方向均不变C．洛仑兹力方向肯定与电荷速度方向垂直，磁场方向肯定与电荷运动方向垂直D．粒子只受到洛仑兹力作用，其运动的动能、动量均不变12．关于磁现象的电本质，下列说法中正确的是 [ ]A．有磁必有电荷，有电荷必有磁B．一切磁现象都起源于电流或运动电荷，一切磁作用都是电流或运动电荷之间通过磁场而发生的相互作用C．除永久磁铁外，一切磁场都是由运动电荷或电流产生的D．依据安培的分子环流假说，在外界磁场作用下，物体内部分子电流取向大致相同时，物体就被磁化，两端形成磁极二、填空题13．一质子及一α粒子，同时垂直射入同一匀强磁场中．（1）若两者由静止经同一电势差加速的，则旋转半径之比为______；（2）若两者以相同的动进入磁场中，则旋转半径之比为______；（3）若两者以相同的动能进入磁场中，则旋转半径之比为______；（4）若两者以相同速度进入磁场，则旋转半径之比为______．14．两块长5d，相距d的水平平行金属板，板间有垂直于纸面的匀强磁场．一大群电子从平行于板面的方向、以等大小的速度v从左端各处飞入（图8）．为了不使任何电子飞出，板间磁感应强度的最小值为______．15．如图9所示，M、N为水平位置的两块平行金属板，板间距离为d，两板间电势差为U．当带电量为q、质量为m的正离子流以速度V0沿水平方向从两板左端的中心O点处射入，因受电场力作用，离子作曲线运动，偏向M板（重力忽视不计）．今在两板间加一匀强磁场，使从中心O处射入的正离流在两板间作直线运动．则磁场的方向是______，磁感应强度B＝______．16．如图10所示，质量为m，带电量为+q的粒子，从两平行电极板正中心垂直电场线和磁感线以速度v飞入．已知两板间距为d，磁感强度为B，这时粒子恰能直线穿过电场和磁场区域（重力不计）．今将磁感强度增大到某值，则粒子将落到极板上．当粒子落到极板上时的动能为______．17．如图11所示，绝缘光滑的斜面倾角为θ，匀强磁场B方向与斜面垂直，假如一个质量为m，带电量为-q的小球A在斜面上作匀速圆周运动，则必需加一最小的场强为______的匀强电场．18．三个带等量正电荷的粒子a、b、c（所受重力不计）以相同的初动能水平射入正交的电场磁场中，轨迹如图12，则可知它们的质量m a、m b、m c大小次序为______，入射时的初动量大小次序为______．19．一初速为零的带电粒子，经过电压为U的电场加速后垂直进入磁感强度为B的匀强磁场中，已知带电粒子的质量是m，电量是q，则带电粒子所受的洛仑兹力为______，轨道半径为______．20．如图13在x轴的上方（y≥0）存在着垂直于纸面对外的匀强磁场，磁感强度为B．在原点O有一个离子源向x轴上方的各个方向放射出质量为m、电量为q的正离子，速率都为v，对那些在xy平面内运动的离子，在磁场中可能到达的最大x＝______，最大y＝______．三、计算题21．以速率v垂直于屏S经过小孔O射入存在着匀强磁场的真空室中，如图14所示，磁感强度B的方向与离子的运动方向垂直，并垂直于纸面对里．（1）求离子进入磁场后到达屏S上时的位置与O点的距离．（2）假如离子进入磁场后经过时间t到达位置P，试证明：直线OP与离子入射方向之间的夹角θ跟t的关系是22．如图16所示，AB为一段光滑绝缘水平轨道，BCD为一段光滑的圆弧轨道，半径为R，今有一质量为m、带电为+q的绝缘小球，以速度v0从A点向B点运动，后又沿弧BC做圆周运动，到C点后由于v0较小，故难运动到最高点．假如当其运动至C点时，突然在轨道区域加一匀强电场和匀强磁场，使其能运动到最高点此时轨道弹力为0，且贴着轨道做匀速圆周运动，求：（1）匀强电场的方向和强度；（2）磁场的方向和磁感应强度．单元练习题答案一、选择题1．CD 2．A 3．B 4．D 5．BD 6．AD7．ABC 8．AD 9．AC 10．ABD 11．B 12．BD二、填空题三、计算题21．（1）2mv/qB。

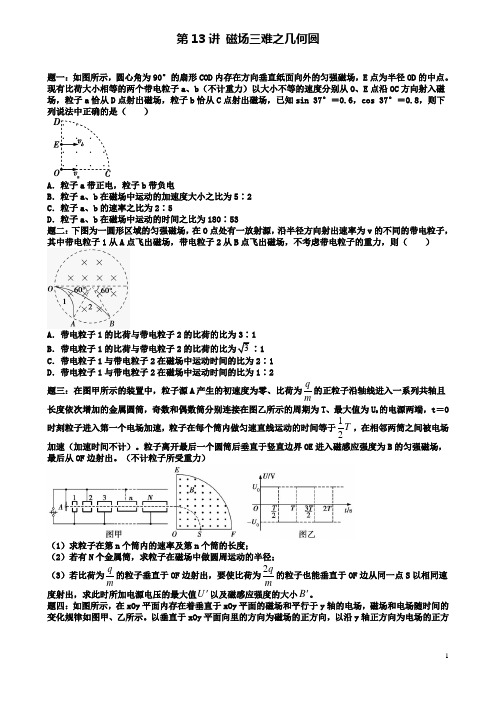

第13讲磁场三难之几何圆题一：如图所示，圆心角为90°的扇形COD内存在方向垂直纸面向外的匀强磁场，E点为半径OD的中点。

现有比荷大小相等的两个带电粒子a、b（不计重力）以大小不等的速度分别从O、E点沿OC方向射入磁场，粒子a恰从D点射出磁场，粒子b恰从C点射出磁场，已知sin 37°＝0.6，cos 37°＝0.8，则下列说法中正确的是（）A．粒子a带正电，粒子b带负电B．粒子a、b在磁场中运动的加速度大小之比为5∶2C．粒子a、b的速率之比为2∶5D．粒子a、b在磁场中运动的时间之比为180∶53题二：下图为一圆形区域的匀强磁场，在O点处有一放射源，沿半径方向射出速率为v的不同的带电粒子，其中带电粒子1从A点飞出磁场，带电粒子2从B点飞出磁场，不考虑带电粒子的重力，则（）A．带电粒子1的比荷与带电粒子2的比荷的比为3∶1B．带电粒子1的比荷与带电粒子2的比荷的比为3∶1C．带电粒子1与带电粒子2在磁场中运动时间的比为2∶1D．带电粒子1与带电粒子2在磁场中运动时间的比为1∶2题三：在图甲所示的装置中，粒子源A产生的初速度为零、比荷为qm的正粒子沿轴线进入一系列共轴且长度依次增加的金属圆筒，奇数和偶数筒分别连接在图乙所示的周期为T、最大值为U0的电源两端，t＝0时刻粒子进入第一个电场加速，粒子在每个筒内做匀速直线运动的时间等于12T，在相邻两筒之间被电场加速（加速时间不计）。

粒子离开最后一个圆筒后垂直于竖直边界OE进入磁感应强度为B的匀强磁场，最后从OF边射出。

（不计粒子所受重力）（1）求粒子在第n个筒内的速率及第n个筒的长度；（2）若有N个金属筒，求粒子在磁场中做圆周运动的半径；（3）若比荷为qm的粒子垂直于OF边射出，要使比荷为2qm的粒子也能垂直于OF边从同一点S以相同速度射出，求此时所加电源电压的最大值U'以及磁感应强度的大小B'。

题四：如图所示，在xOy平面内存在着垂直于xOy平面的磁场和平行于y轴的电场，磁场和电场随时间的变化规律如图甲、乙所示。

2021高考二轮专题复习专题12电磁感应精编专题练12（含解析）1．如图所示，在闭合的铁芯左侧的线圈与滑动变阻器，电池构成闭合电路，abc为三个闭合的不同材料金属圆环。

若线圈产生磁感线全部集中在铁芯内，当滑动变阻器的滑动触头从左向右滑动时.下列说法正确的是A．只有A环中有感应电流B．a、b、c三个环中均有感应电流C．a、c两环中的感应电流一定相等D．a、b两环中的感应电动势一定相等2．在地球北极附近，地磁场的竖直分量方向向下。

考虑到地磁场的影响，汽车在北极路面上行驶时连接前轮的钢轴有电势差，设司机左侧钢轴与轮毂连接处电势为U1，右侧钢轴与轮毂连接处电势为U2，则（）A．汽车沿某一方向后退时，U1<U2B．汽车沿某一方向前进时，U1<U2C．无论汽车前进还是后退时，都满足U1>U2D．当汽车沿某一特定方向前进或后退时，U1=U23．如图所示的电路中,A、B为两个完全相同的灯泡,L是自感系数很大的线圈,其电阻与R相等,下列说法正确的是( )A．在断开S2的情况下,若突然闭合S1时,A、B灯均逐渐亮起来B．在闭合S2的情况下,若突然闭合S1时，A灯立即发光，B灯逐渐亮起来C．闭合S1、S2待电路稳定后,若突然断开S1，则A、B灯均不会立即熄灭D．闭合S1、S2待电路稳定后,若突然断开S1，则A灯不会立即熄灭，而B灯立即熄灭4．如图所示，矩形线圈从有界匀强磁场中匀速拉出，一次速度为v，另一次速度为2v，那么在这两个过程中（）A．线圈中感应电流之比为1:2B．线圈中产生的热量之比为1:4C．沿运动方向加在线圈上的外力之比为2:1D．沿运动方向作用在线圈上的外力的功率之比为1:25．如图所示，让线圈由位置1通过一个匀强磁场的区域运动到位置2，且保持线圈平面与磁场方向垂直，下述说法中正确的是( )A．线圈加速进入匀强磁场区域的过程中，线圈中有感应电流，感应电流越来越大B．线圈匀速穿出匀强磁场区域的过程中，线圈中有感应电流，感应电流越来越大C．整个线圈在匀强磁场中加速运动时，线圈中有感应电流，感应电流越来越大D．整个线圈在匀强磁场中匀速运动时，线圈中有感应电流，感应电流是恒定的6．如图所示，L为直流电阻不计的自感线圈，G1和G2为零点在表盘中央的相同的电流表．下列说法正确的是A．开关S闭合瞬间，G1、G2都有示数，并且示数相等B．电路稳定后，G1有示数，G2无示数C．开关S断开瞬间，G1有示数，G2无示数D．开关S断开瞬间，G1、G2都有示数，并且示数相等7．如图所示，通有恒定电流的导线MN与闭合金属框共面，第一次将金属框由I平移到II，第二次将金属框由I绕cd边翻转到II，设先后两次通过金属框的磁通量的变化分别为和，则A．>B．=C．<D．=8．如图，面积为S、匝数为N的闭合线圈abcd水平放置，与匀强磁场B夹角θ=45°．现将线圈以ab边为轴顺时针转动90°，则线圈在初、末位置磁通量的改变量为（）A．0 B．C．D．9．奥斯特实验的重大意义在于它说明了A．磁场的存在B．磁场具有方向性C．磁体间有相互作用D．通电导线周围存在磁场10．下列关于物理学史与物理学研究方法的叙述中正确的是A．质点、点电荷都是理想化模型B．物理学中所有物理量都是采用比值法定义的C．奥斯特首先发现了电磁感应现象D．安培最早提出了“电场”的概念11．如图所示，甲为某闭合线圈内磁通量φ随时间t变化的函数图像，乙为某特殊电阻R的伏安特性曲线．已知两图像具有相似性，即OA段为曲线，AB段为平行于横轴的直线．则下列说法正确的是A．甲图OA段表示线圈的感应电动势在O～t i时间内随时间推移而逐渐增大B．乙图AB段表示电阻R的阻值为零C．乙图OA段表示电阻R的阻值在0～1I范围内随电流的增大而逐渐增大D．甲图AB段表示线圈的感应电动势为零12．如图所示，两根完全相同的“V”字形导轨OPQ与KMN放在绝缘水平面上，两导轨都在竖直平面内且正对、平行放置，其间距为L，电阻不计．两根导轨光滑且足够长，所形成的两个斜面与水平面的夹角都是α．两个金属棒ab和的质量都是m，电阻都是R，与导轨垂直放置且接触良好，两个金属棒离最低点都足够远．空间有竖直向下的匀强磁场，磁感应强度为B．下列判断正确的是（）A．让固定不动，将ab释放，则ab的加速度将逐渐增大B．让固定不动，将ab释放，则ab的最大速度是C．如果将ab与同时释放，两棒达到最大速度时的总电动势比只释放一个棒达到最大速度时的电动势大D．如果将ab与同时释放，两棒达到的最大速度是只释放一个棒时最大速度的2倍13．如图所示，光滑平行金属导轨与水平面间的夹角为θ，导轨电阻不计，下端与阻值为R的电阻相连。

高中物理：磁场练习及答案一、选择题1、如图所示,空间的某一区域存在着相互垂直的匀强电场和匀强磁场,一个带电粒子以某一初速度由A点进入这个区域沿直线运动,从C点离开区域；如果将磁场撤去,其他条件不变,则粒子从B点离开场区；如果将电场撤去,其他条件不变,则这个粒子从D点离开场区。

已知BC=CD,设粒子在上述三种情况下,从A到B、从A到C和从A到D所用的时间分别是t1,t2和t3,离开三点时的动能分别是Ek1、Ek2、Ek3,粒子重力忽略不计,以下关系式正确的是 ( )A.t1=t2<t3B.t1<t2=t3C.Ek1=Ek2<Ek3D.Ek1>Ek2=Ek32、(多选)下列说法正确的是()A．磁场中某点的磁感应强度可以这样测定：把一小段通电导线放在该点时,受到的磁场力F与该导线的长度L、通过的电流I的乘积的比值B＝FIL,即磁场中某点的磁感应强度B．通电导线在某点不受磁场力的作用,则该点的磁感应强度一定为零C．磁感应强度B＝FIL只是定义式,它的大小取决于场源及磁场中的位置,与F、I、L以及通电导线在磁场中的方向无关D．磁场是客观存在的3、如图所示,用三条细线悬挂的水平圆形线圈共有n匝,线圈由粗细均匀、单位长度质量为2．5 g的导线绕制而成,三条细线呈对称分布,稳定时线圈平面水平,在线圈正下方放有一个圆柱形条形磁铁,磁铁的中轴线OO′垂直于线圈平面且通过其圆心O,测得线圈的导线所在处磁感应强度大小为0．5 T,方向与竖直线成30°角,要使三条细线上的张力为零,线圈中通过的电流至少为(g取10 m/s2)()A．0．1 A B．0．2 A C．0．05 A D．0．01 A4、(多选)光滑平行导轨水平放置,导轨左端通过开关S与内阻不计、电动势为E的电源相连,右端与半径为L＝20 cm的两段光滑圆弧导轨相接,一根质量m＝60 g、电阻R＝1 Ω、长为L 的导体棒ab,用长也为L的绝缘细线悬挂,如图所示,系统空间有竖直方向的匀强磁场,磁感应强度B＝0.5 T,当闭合开关S后,导体棒沿圆弧摆动,摆到最大高度时,细线与竖直方向成θ＝53°角,摆动过程中导体棒始终与导轨接触良好且细线处于张紧状态,导轨电阻不计,sin 53°＝0.8,g取10 m/s2则()A．磁场方向一定竖直向下B．电源电动势E＝3.0 VC．导体棒在摆动过程中所受安培力F＝3 ND．导体棒在摆动过程中电源提供的电能为0.048 J5、(多选)一质量为m、电荷量为q的负电荷在磁感应强度为B的匀强磁场中绕固定的正电荷沿固定的光滑轨道做匀速圆周运动,若磁场方向垂直于它的运动平面,且作用在负电荷的电场力恰好是磁场力的三倍,则负电荷做圆周运动的角速度可能是()A．4qBm B．3qBm C．2qBm D．qBm6、如图所示,正六边形abcdef区域内有垂直于纸面的匀强磁场．一带正电的粒子从f点沿fd 方向射入磁场区域,当速度大小为v b时,从b点离开磁场,在磁场中运动的时间为t b；当速度大小为v c时,从c点离开磁场,在磁场中运动的时间为t c．不计粒子重力．则()A．v b∶v c＝1∶2,t b∶t c＝2∶1B．v b∶v c＝2∶1,t b∶t c＝1∶2C．v b∶v c＝2∶1,t b∶t c＝2∶1D．v b∶v c＝1∶2,t b∶t c＝1∶27、速度相同的一束粒子由左端射入质谱仪后分成甲、乙两束,其运动轨迹如图所示,其中S0A＝23S0C,则下列说法中正确的是()A．甲束粒子带正电,乙束粒子带负电B．甲束粒子的比荷大于乙束粒子的比荷C．能通过狭缝S0的带电粒子的速率等于E B2D．若甲、乙两束粒子的电荷量相等,则甲、乙两束粒子的质量比为3∶2*8、关于磁感线的描述,下列说法中正确的是()A．磁感线可以形象地描述各点磁场的强弱和方向,它每一点的切线方向都和小磁针放在该点静止时北极所指的方向一致B．磁感线可以用细铁屑来显示,因而是真实存在的C．两条磁感线的空隙处一定不存在磁场D．两个磁场叠加的区域,磁感线就可能相交*9、如图所示,在同一平面内互相绝缘的三根无限长直导线ab、cd、ef围成一个等边三角形,三根导线通过的电流大小相等,方向如图所示,O为等边三角形的中心,M、N分别为O关于导线ab、cd的对称点．已知三根导线中的电流形成的合磁场在O点的磁感应强度大小为B1,在M点的磁感应强度大小为B2,若撤去导线ef,而ab、cd中电流不变,则此时N点的磁感应强度大小为()A．B1＋B2B．B1－B2C．B1＋B22D．B1－B2210、在如图所示的平行板器件中,电场强度E和磁感应强度B相互垂直。

第16讲 磁场难点正反磁题一：如图所示，在第Ⅱ象限内有水平向右的匀强电场，电场强度为E ，在第Ⅰ、Ⅳ象限内分别存在如图所示的匀强磁场，磁感应强度大小相等。

有一带电粒子以垂直于x 轴的初速度v 0从x 轴上的P 点进入匀强电场中，并且恰好与y 轴的正方向成45°角进入磁场，又恰好垂直于x 轴进入第Ⅳ象限的磁场。

已知O 、P 之间的距离为d ，则带电粒子在磁场中第二次经过x 轴时，在电场和磁场中运动的总时间为多少？题二：如图所示，区域Ⅰ中有竖直向上的匀强电场，电场强度为E ；区域Ⅱ内有垂直纸面向外的水平匀强磁场，磁感应强度为B ；区域Ⅲ中有垂直纸面向里的水平匀强磁场，磁感应强度为2B ，一质量为m 、带电量为q 的带负电粒子（不计重力）从左边界O 点正上方的M 点以速度v 0水平射入电场，经A 点与水平分界线成60°角射入Ⅱ区域的磁场，并垂直竖直边界CD 进入Ⅲ区域的匀强磁场中。

求：（1）粒子在区域Ⅱ的匀强磁场中运动的轨迹半径； （2）O 、M 间的距离；（3）粒子从第一次进入区域Ⅱ到第一次离开区域Ⅲ所经历的总时间t 。

题三：如图所示，在直角坐标系第二象限中有磁感应强度大小为B 、方向垂直xOy 平面向里的匀强磁场区域Ⅰ，在第一象限的y ＞L 区域有磁感应强度与区域Ⅰ相同的磁场区域Ⅱ；在第一象限的2Ly L <<区域中有磁感应强度大小未知、方向垂直xOy 平面向外的匀强磁场区域Ⅲ。

在坐标原点O 处有一电压可调的沿x 轴方向的加速电场，电场右侧有一粒子源可产生电荷量为q 、质量为m 、初速度忽略不计的带负电的粒子。

粒子经加速电场加速后从坐标原点O 处沿x 轴负方向射入磁场区域Ⅰ。

（1）若粒子经过坐标为（33L ，L ）的P 点时，速度方向与y 轴负方向成锐角，且已知粒子仅经过磁场区域Ⅰ和Ⅱ，求加速电场的电压U 。

（2）若调低加速电场的电压，粒子会从磁场区域Ⅰ垂直y 3，L ）的P 点后进入磁场区域Ⅱ，粒子在P 点的速度方向与y 轴正方向夹角为θ，求磁场区域Ⅲ的磁感应强度大小。

第12讲磁场三难之霍尔效应题一：利用如图所示的方法可以测得金属导体中单位体积内的自由电子数n，现测得一块横截面为矩形的金属导体的宽为b，厚为d，并加有与侧面垂直的匀强磁场B，当通以图示方向的电流I时，用电压表测得导体上、下表面间的电压为U。

已知自由电子的电荷量为e，则该导体单位体积内的自由电子数为________。

题二：一导体材料样品的体积为a×b×c，'A、C、A、'C为其四个侧面，如图所示，已知导体样品中载流子是自由电子，且单位体积中的自由电子数为n，电阻率为ρ，电子的电荷量为e，沿x方向通有电流I。

（1）导体A'、A两个侧面之间的电压大小为________，导体中自由电子定向移动的速率是________；（2）将该导体样品放在匀强磁场中，磁场方向沿z轴正方向，则导体样品侧面C的电势________(填“高于”“低于”或“等于”)侧面'C的电势；（3）在（2）中，达到稳定状态时，沿x方向电流仍为I，若测得C、'C两侧面间的电势差为U，则匀强磁场的磁感应强度为________。

题三：如图所示，a、b、c分别表示长方体导体板的长、宽、高，将导体板置于垂直导体板前后两个表面向外、磁感应强度大小为B的匀强磁场中，当电流由左，侧面向右侧面通过导体板时，将在导体板的上、下两表面之间产生霍尔电压UH 下列说法中正确的是（）A．导体板下表面电势高于其上表面电势将减半B．若保持通过导体板的电流恒定不变，只将导体板的高度c减半，则UHC．若保持导体板左、右两端所加电压恒定不变，只将导体板的宽度b减半，则将不变UHD．若保持导体板左、右两端所加电压恒定不变，只将导体板的长度a减半，则U将变为原来的2倍H题四：利用霍尔效应制作的元件，广泛应用于测量和自动控制等领域。

如图是霍尔元件的工作原理示意图，磁感应强度为B的匀强磁场垂直于霍尔元件的工作面，下列说法中正确向下，通入图示方向的电流I，C、D两侧就会形成电势差UCD的是（）仅与材料有关A．电势差UCDB．仅增大磁感应强度时，C、D两面间的电势差变大＞0C．若霍尔元件中定向移动的是自由电子，则电势差UCDD．在测定地球赤道上方的地磁场强弱时，元件的工作面应保持水平方向题五：如图，铜质导电板（单位体积的电荷数为n）置于匀强磁场中，用电源、开关、电流表、电压表可以测出磁感应强度的大小和方向。

第14讲 磁场三难之回旋加速器题一：如图所示是回旋加速器的示意图，其核心部分是两个D 形金属盒，两盒相距很近，分别与高频交流电源连接，带电粒子每次通过两盒之间的窄缝时都能被加速；将两盒置于匀强磁场中，磁场方向垂直盒底面，带电粒子在磁场中做匀速圆周运动，当其做圆周运动的轨迹半径达到最大时被引出。

忽略带电粒子在电场中的加速时间，则下列说法中正确的是（ ）A ．加速电压越大，粒子被引出时获得的动能就越大B ．因粒子每次通过窄缝时都被加速，由vrT π2=知粒子在磁场中运动的周期变小 C ．加速次数越多，粒子获得的最大动能一定越大D ．增大磁感应强度B 或增大D 形盒面积都能使粒子的最大动能增大题二：1930年劳伦斯制成了世界上第一台回旋加速器，其核心部分由分别与高频电源的两极相连接的两个铜质D 形盒D 1、D 2构成，两盒间的狭缝中有周期性变化的电场，粒子每次通过狭缝时都能得到加速，两D 形金属盒处于垂直于盒底的匀强磁场中，如图所示，则下列说法中正确的是（ ）A ．增大狭缝间的加速电压，可增大带电粒子射出时的动能B ．改变狭缝间的加速电压，可改变带电粒子在磁场中运动的周期C ．改变磁场的磁感应强度，不影响带电粒子射出时的动能D ．用同一回旋加速器不能同时加速质子(H 11)和氚核(H 31)题三：如图所示为回旋加速器的工作原理示意图，D 形金属盒置于真空中，半径为R ，两金属盒间的狭缝很小，磁感应强度大小为B 的匀强磁场与金属盒盒面垂直，高频交流电的频率为f ，加速电压为U ，若中心粒子源处产生的初速度为零的质子（质量为m ，电荷量为＋e ）在加速器中被加速。

不考虑相对论效应，则下列说法正确的是（ ）A ．加速的粒子获得的最大动能随加速电压U 的增大而增大B ．不改变磁感应强度B 和交流电的频率f ，该加速器一定可加速其他带正电荷的粒子C ．质子被加速后的最大速度不能超过2πRfD ．质子第二次和第一次经过狭缝后的轨道半径之比为2∶1题四：如图所示为一种回旋加速器的示意图，其核心部分是两个D 形金属盒，两金属盒置于匀强磁场中，并分别与高频电源相连，现分别加速氘核（H 21）和氦核（He 42），下列判断中正确的是（ ）A ．它们在D 形盒中运动的周期不相同B ．仅增大高频电源的频率可增大粒子的最大动能C ．它们的最大动能相同D ．它们的最大速度相同题五：回旋加速器的工作原理如图1所示，置于真空中的D 形金属盒半径为R ，两盒间狭缝的间距为d ，磁感应强度为B 的匀强磁场与盒面垂直，被加速粒子的质量为m 、电荷量为＋q ，加在狭缝间的交变电压如图2所示，电压值的大小为U 0，周期Bq m T π2=。

《霍尔效应》一、计算题1.将一金属或半导体薄片垂直置于磁场中，并沿垂直磁场方向通入电流，则在导体中垂直于电流和磁场方向会产生一个电势差，这一现象称为霍尔效应，此电势差称为霍尔电势差．（1）某长方体薄片霍尔元件，其中导电的是自由电子，薄片处在与其上表面垂直的匀强磁场中，在薄片的两个侧面a、b间通以如图所示的电流时，另外两侧面c、d间产生霍尔电势差U H，请判断图中c、d哪端的电势高（2）可以将（1）中的材料制成厚度为h、宽度为L的微小探头，测量磁感应强度，将探头放入磁感应强度为B0的匀强磁场中，a、b间通以大小为I的电流，测出霍尔电势差U H，再将探头放入待测磁场中，保持I不变，测出霍尔电势差U H′，利用上述条件，求：此霍尔元件单位体积内自由电子的个数n（已知电子电荷量为e）；待测磁场的磁感应强度B x和B0之间的关系式（3）对于特定的半导体材料，其单位体积内的载流子数目n和载流子所带电荷量q均为定值．在具体应用中，有U H=K H IB，式中的K H称为霍尔元件灵敏度，一般要求K H越大越好，试通过计算说明为什么霍尔元件一般都做得很薄．2.（1）如图1所示，厚度为h，宽度为d的导体板放在匀强磁场中，磁场方向垂直于板的两个侧面向里，当电流通过导体板时，在导体板的上侧面A和下侧面A′之间会产生电势差，这种现象称为霍尔效应。

霍尔效应可解释如下：外部磁场的洛仑兹力使运动的电子聚集在导体板的一侧，在导体板的另一侧会出现多余的正电荷，从而形成横向电场，横向电场对电子施加与洛仑兹力方向相反的电场力，当电场力与洛仑兹力达到平衡时，导体板上下两侧之间就会形成稳定的电势差。

做匀速直线运动的速度为多少？③由于电流和电压很容易测量，因此霍尔效应经常被用于检测磁感应强度的大小。

若已知该导体内部单位体积内自由电子数为，电子电量为e，测得通过电流为I时，导体板上下侧面的电压为U，求此时磁感应强度B的大小。

（2）磁流体发电的原理与霍尔效应非常类似。

第12讲 磁场三难之霍尔效应题一：如图所示，一块铜板左右两面接入电路中，有电流I 自左向右流过铜板。

当一磁感应强度为B 的匀强磁场垂直前表面穿入，垂直后表面穿出时，铜板上、下两面之间出现电势差，确定：（1）上、下两面中电势高的是表面。

（2）若铜板前、后两面间距为d ，铜板单位体积内的自由电子数为n ，电子的电荷量为e ，则上、下表面间的电势差U= 。

题二：霍尔式位移传感器的测量原理如图所示，有一个沿z 轴方向的磁场，磁感应强度B=B 0＋kz （B 0、k 均为常数）。

将传感器固定在物体上，保持通过霍尔元件的电流I 不变，方向如图所示，当物体沿z 轴方向移动时，由于位置不同，霍尔元件在y 轴方向的上、下表面的电势差U 也不同。

则（ ）A ．磁感应强度B 越大，上、下表面的电势差U 越大B ．k 越大，传感器灵敏度zU ∆∆越高 C ．若图中霍尔元件是电子导电，则下板电势高D ．电流I 取值越大，上、下表面的电势差U 越小题三：半导体内导电的粒子——“载流子”有两种：自由电子和空穴（空穴可视为能自由移动的带正电的粒子），以自由电子导电为主的半导体叫N 型半导体，以空穴导电为主的半导体叫P 型半导体。

下图为检验半导体材料的类型和对材料性能进行测试的原理图。

图中一块长为a 、宽为b 、厚为c 的半导体样品板放在沿y 轴正方向的匀强磁场中，磁感应强度大小为B 。

当有大小为I 、沿x 轴正方向的恒定电流通过样品板时，会在与z 轴垂直的两个侧面之间产生霍尔电势差U H ，霍尔电势差大小满足关系cIB k U H =，其中k 为材料的霍尔系数。

若每个载流子所带电荷量的绝对值为e ，下列说法中正确的是（ ）A ．如果上表面电势高，则该半导体为P 型半导体B ．如果上表面电势高，则该半导体为N 型半导体C ．霍尔系数较大的材料，其内部单位体积内的载流子数目较多D ．样品板在单位体积内参与导电的载流子数目为H IB ceU题四：电动自行车是一种应用广泛的交通工具，其速度控制是通过转动右把手实现的，这种转动把手称“霍尔转把”，属于传感器非接触控制。
