LENZE变频器故障及处理方法

LENZE变频器的常见故障及处理方法（1）脉冲变压器损坏对于早期的8100系列8300系列变频器，我们比较常见的故障有开关电源损坏，其中多数为脉冲变压器损坏，反映出来的现象为上电后机器无任何反应，控制端子无电压。

由于脉冲变压器的骨架不容易拆开，给变压器的修复造成了一定的困难，各变频器品牌所使用脉冲变压器的参数又不尽相同，给我们的绕制也带来了一些困难，假如无配件来源，一般在这种情况下不易修复。

由于此类机器市场相对比较少我们就不做详细讨论。

（2）0C5故障0C5故障应该是我们在8220/8240系列变频器里面经常碰到的一种故障现象。

0C5为变频器过载，过载检测一般是由霍尔传感器来完成的，通过检测UV两相的电流，再由两输入或门COMOS电路来判断变频器是否过载。

0C5的故障点通常为传感器的损坏，以及门电路的损坏引起的，霍尔传感器容易受环境的影响，而发生工作点的漂移，门电路常由于工作电压以及输入信号的冲击而损坏。

更换损坏器件应该就能够排除此类故障。

（3）输出缺相输出缺相也是我们经常会碰到的故障之一。

我们都知道在缺相状态下是无法拖动三相交流异步电机的，在拖动电机的情况下还会出现过流报警，脱开电机后测量三相输出电压，往往是三相输出电压相差比较大，这时候首先应该检查功率模块是否损坏，驱动波形是否正常。

在LENZE8240系列变频器中经常会碰到现象是驱动电路无电压。

开关电源是一个必须检查的电路，8240系列变频器和其它变频器的不同之处是驱动电源不是直接由开关电源供给的，驱动电路和开关电源之间有带隔离。

所以我们还必须检查隔离变压器是否有问题。

排除以上故障应该可以确定驱动电路的电源是否正常。

（4）开关电源故障在8200系列通用变频器的维修中我们会经常碰到开关电源损坏。

故障点主要有功率开关管的损坏，以及开关电源控制电路的损坏。

开关管的损坏较容易更换，原型号晶体管及其替换晶体管都能够买到，控制电路出现故障后修复相对比较复杂，此类型机器的控制电路元件都是集成于绝缘陶瓷片上，不易更换，需要有一定的经验以及维修技巧。

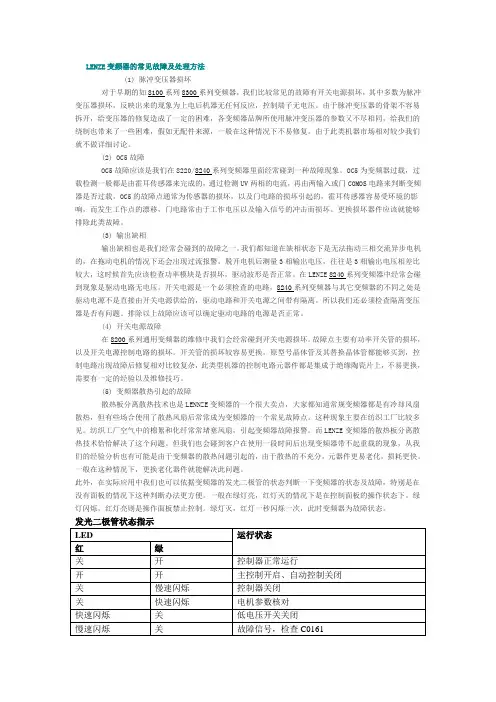

LENZE变频器的常见故障及处理方法（1）脉冲变压器损坏对于早期的8100系列8300系列变频器，我们比较常见的故障有开关电源损坏，其中多数为脉冲变压器损坏，反映出来的现象为上电后机器无任何反应，控制端子无电压。

由于脉冲变压器的骨架不容易拆开，给变压器的修复造成了一定的困难，各变频器品牌所使用脉冲变压器的参数又不尽相同，给我们的绕制也带来了一些困难，假如无配件来源，一般在这种情况下不易修复。

由于此类机器市场相对比较少我们就不做详细讨论。

（2）0C5故障0C5故障应该是我们在8220/8240系列变频器里面经常碰到的一种故障现象。

0C5为变频器过载，过载检测一般是由霍尔传感器来完成的，通过检测UV两相的电流，再由两输入或门COMOS电路来判断变频器是否过载。

0C5的故障点通常为传感器的损坏，以及门电路的损坏引起的，霍尔传感器容易受环境的影响，而发生工作点的漂移，门电路常由于工作电压以及输入信号的冲击而损坏。

更换损坏器件应该就能够排除此类故障。

（3）输出缺相输出缺相也是我们经常会碰到的故障之一。

我们都知道在缺相状态下是无法拖动三相交流异步电机的，在拖动电机的情况下还会出现过流报警，脱开电机后测量三相输出电压，往往是三相输出电压相差比较大，这时候首先应该检查功率模块是否损坏，驱动波形是否正常。

在LENZE8240系列变频器中经常会碰到现象是驱动电路无电压。

开关电源是一个必须检查的电路，8240系列变频器和其它变频器的不同之处是驱动电源不是直接由开关电源供给的，驱动电路和开关电源之间有带隔离。

所以我们还必须检查隔离变压器是否有问题。

排除以上故障应该可以确定驱动电路的电源是否正常。

（4）开关电源故障在8200系列通用变频器的维修中我们会经常碰到开关电源损坏。

故障点主要有功率开关管的损坏，以及开关电源控制电路的损坏。

开关管的损坏较容易更换，原型号晶体管及其替换晶体管都能够买到，控制电路出现故障后修复相对比较复杂，此类型机器的控制电路元件都是集成于绝缘陶瓷片上，不易更换，需要有一定的经验以及维修技巧。

变频器常见故障及解决方法
一、常见故障
1、变频器有问题，但不能启动
（1）变频器电源接触不良。

检查后重新接线即可。

（2）变频器驱动电路板引脚可能接错。

检查后重新接线即可。

（3）变频器驱动电路板的电阻可能变坏。

更换电阻后重新接线即可。

（4）变频器驱动电路板的双极场效应管可能变坏。

更换双极场效应
管或者更换变频器后重新接线即可。

2、变频器运行时变速度不稳定
（1）变频器控制参数设定不当，导致变速度不稳定。

将变频器控制
参数重新调整即可。

（2）负载不平衡，导致变速度不稳定。

可以重新调整负载以使其均衡。

（3）缺乏载荷将导致变速度不稳定。

检查缺乏载荷，如果没有损坏，可以重新调整变频器参数，使其运行稳定。

（4）电源接触不良，导致变速度不稳定。

检查接触器，如果不良，
可以重新接触或者更换新的接触器。

3、变频器运行时出现抖动
（1）变频器控制配置参数设定不当，导致变频器运行抖动。

重新调
整变频器控制参数，使其稳定运行。

（2）负载幅值过大，导致运行抖动。

调整负载以使其均衡，同时重新设定控制参数，使其稳定运行。

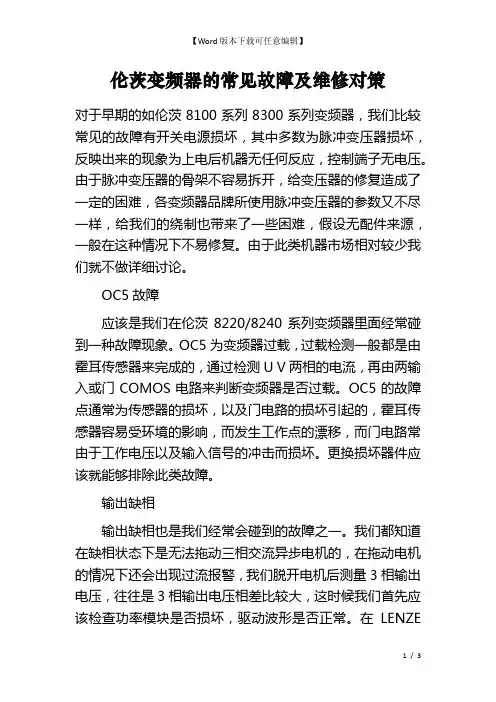

伦茨变频器的常见故障及维修对策对于早期的如伦茨8100系列8300系列变频器，我们比较常见的故障有开关电源损坏，其中多数为脉冲变压器损坏，反映出来的现象为上电后机器无任何反应，控制端子无电压。

由于脉冲变压器的骨架不容易拆开，给变压器的修复造成了一定的困难，各变频器品牌所使用脉冲变压器的参数又不尽一样，给我们的绕制也带来了一些困难，假设无配件来源，一般在这种情况下不易修复。

由于此类机器市场相对较少我们就不做详细讨论。

OC5故障应该是我们在伦茨8220/8240系列变频器里面经常碰到一种故障现象。

OC5为变频器过载，过载检测一般都是由霍耳传感器来完成的，通过检测U V两相的电流，再由两输入或门COMOS电路来判断变频器是否过载。

OC5的故障点通常为传感器的损坏，以及门电路的损坏引起的，霍耳传感器容易受环境的影响，而发生工作点的漂移，而门电路常由于工作电压以及输入信号的冲击而损坏。

更换损坏器件应该就能够排除此类故障。

输出缺相输出缺相也是我们经常会碰到的故障之一。

我们都知道在缺相状态下是无法拖动三相交流异步电机的，在拖动电机的情况下还会出现过流报警，我们脱开电机后测量3相输出电压，往往是3相输出电压相差比较大，这时候我们首先应该检查功率模块是否损坏，驱动波形是否正常。

在LENZE8240系列变频器我们经常会碰到现象是驱动电路无电压。

开关电源是一个必须检查的电路，8240系列变频器与其它变频器的不同之处是驱动电源不是直接由开关电源供应的，驱动电路和开关电源之间带有隔离。

所以我们还必须检查隔离变压器是否有问题。

排除以上故障应该可以确定驱动电路的电源是否正常。

开关电源故障在伦茨8200系列通用变频器的维修中我们会经常碰到开关电源损坏。

故障点主要有功率开关管的损坏，以及开关电源控制电路的损坏。

开关管的损坏较容易更换，原型号晶体管及其替换晶体管都能够买到，控制电路出现故障后修复相比照较复杂，此类型机器的控制电路元器件都是集成于绝缘陶瓷片上，不易更换，需要有一定的经验以及维修技巧。

变频器常见故障及解决方案变频器常见故障及修理变频器是一种用于控制电机转速的设备，广泛应用于工业和家用领域。

由于使用频繁和工作环境的复杂性，变频器常会出现故障。

以下是变频器常见故障及解决方案的介绍。

1.故障一：显示屏无法正常显示或显示内容乱码。

解决方案：检查显示屏连接线是否松动，如有松动应重新连接。

若问题依然存在，可能是显示屏本身故障，需要更换显示屏。

2.故障二：变频器无法正常运行或无法启动。

解决方案：检查电源线是否接触不良，如有接触不良应重新插拔。

同时检查输入电源是否正常，如有问题应及时修复。

若以上方法无效，可尝试重启变频器或进行复位操作。

3.故障三：变频器出现过流保护或过热保护。

解决方案：先检查电源电压是否正常，若正常则可能是负载过大或工作时间过长导致的过流保护或过热保护，应及时停机降温。

检查负载是否合理，如有过大的负载应调整负载大小。

4.故障四：变频器输出电压不稳定或无输出。

解决方案：检查变频器输出端是否接触良好，如有接触不良应重新连接。

同时检查输出电压是否正确，若输出电压异常应检查输出电路，如需要更换电容或晶体管等元件。

5.故障五：变频器进行频率调节无效或频率调节范围有限。

解决方案：检查变频器参数是否正确设置，如有错误应进行调整。

同时检查是否存在频率限制，如存在频率限制应进行解除。

若以上方法无效，可能是PWM模块或控制芯片故障，需要更换相应部件。

总结起来，变频器常见故障主要包括显示屏故障、运行异常、过流保护、输出电压不稳定和频率调节无效等问题。

解决这些故障的方法包括检查连接线、检查电源、调整负载大小、检查输出电路以及更换故障元件等。

在修理过程中，需要根据具体故障原因采取相应的解决方案，同时注意安全措施，确保操作正确和有效。

LENZE变频器的常见故障及维修对策LENZE变频器是一种用于控制电机速度和输出扭矩的重要设备，在工业生产中起着至关重要的作用。

然而，由于长时间使用和外部因素的影响，LENZE变频器也可能发生故障。

下面将介绍LENZE变频器的常见故障及维修对策。

1.过电流故障：过电流故障是最常见的LENZE变频器故障之一、过电流故障可能是由于负载过重、电源电压不稳定、电机出现短路等原因引起的。

对于过电流故障，可以采取以下维修对策：-检查负载的情况，确保负载在变频器额定范围内；-检查电源电压是否稳定，检查电源线路是否松动；-检查电机是否存在短路，如有短路需要修理或更换电机。

2.过电压故障：过电压故障是指输入电压超过LENZE变频器的额定范围。

过电压故障可能是由于电网幅值波动、线路松动、电网电压突增等原因引起的。

对于过电压故障，可以采取以下维修对策：-检查电网电压是否稳定，如电压不稳定需采取稳压措施；-检查输入端电缆是否松动，确认连接是否牢固；-安装过压保护装置，以防止过电压对LENZE变频器产生损害。

3.过热故障：过热故障是指LENZE变频器内部温度过高。

过热可能是由于长时间运行、环境温度过高、风扇故障等原因引起的。

对于过热故障，可以采取以下维修对策：-检查LENZE变频器周围的环境温度是否超过额定范围，如超过需降低环境温度；-检查LENZE变频器内部的风扇是否正常工作，如风扇故障需修理或更换；-在LENZE变频器上增加散热装置，以提高散热效果。

4.缺相故障：缺相故障是指电源输入缺少一个或多个相。

缺相可能是由于供电线路故障、变频器输出电机故障等原因引起的。

对于缺相故障，可以采取以下维修对策：-检查供电线路连接是否正确，是否有断路或短路情况；-检查变频器内部输出电机线路是否接触良好，是否存在短路情况；-如需更换变频器输出电机，确保新电机的接线正确。

5.通信故障：通信故障是指LENZE变频器与其他设备之间通信失效。

通信故障可能是由于通信线路松动、通信协议配置错误等原因引起的。

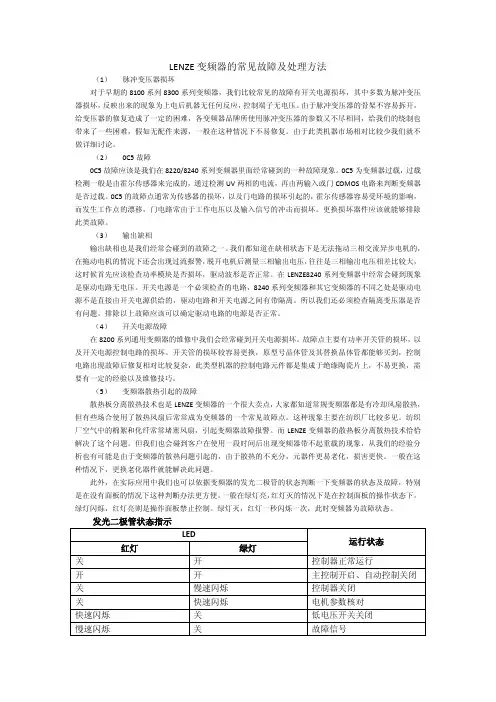

LENZE变频器的常见故障及处理方法(1) 脉冲变压器损坏对于早期的如8100系列8300系列变频器，我们比较常见的故障有开关电源损坏，其中多数为脉冲变压器损坏，反映出来的现象为上电后机器无任何反应，控制端子无电压。

由于脉冲变压器的骨架不容易拆开，给变压器的修复造成了一定的困难，各变频器品牌所使用脉冲变压器的参数又不尽相同，给我们的绕制也带来了一些困难，假如无配件来源，一般在这种情况下不易修复。

由于此类机器市场相对较少我们就不做详细讨论。

(2) OC5故障OC5故障应该是我们在8220/8240系列变频器里面经常碰到一种故障现象。

OC5为变频器过载，过载检测一般都是由霍耳传感器来完成的，通过检测UV两相的电流，再由两输入或门COMOS电路来判断变频器是否过载。

OC5的故障点通常为传感器的损坏，以及门电路的损坏引起的，霍耳传感器容易受环境的影响，而发生工作点的漂移，门电路常由于工作电压以及输入信号的冲击而损坏。

更换损坏器件应该就能够排除此类故障。

(3) 输出缺相输出缺相也是我们经常会碰到的故障之一。

我们都知道在缺相状态下是无法拖动三相交流异步电机的，在拖动电机的情况下还会出现过流报警，脱开电机后测量3相输出电压，往往是3相输出电压相差比较大，这时候首先应该检查功率模块是否损坏，驱动波形是否正常。

在LENZE 8240系列变频器中经常会碰到现象是驱动电路无电压。

开关电源是一个必须检查的电路，8240系列变频器与其它变频器的不同之处是驱动电源不是直接由开关电源供给的，驱动电路和开关电源之间带有隔离。

所以我们还必须检查隔离变压器是否有问题。

排除以上故障应该可以确定驱动电路的电源是否正常。

(4) 开关电源故障在8200系列通用变频器的维修中我们会经常碰到开关电源损坏。

故障点主要有功率开关管的损坏，以及开关电源控制电路的损坏。

开关管的损坏较容易更换，原型号晶体管及其替换晶体管都能够买到，控制电路出现故障后修复相对比较复杂，此类型机器的控制电路元器件都是集成于绝缘陶瓷片上，不易更换，需要有一定的经验以及维修技巧。

前言Lenze伦茨变频器和伺服系统，在驱动产品领域也是一个非常著名的品牌，源自德国，主要产品包括变频器，伺服控制器，直流控制器，交直流电机，伺服电机，磁粉离合器，以及齿轮减速机等，应该说在涉及驱动产品的领域lenze都有自己的解决方案。

在国内lenze伦茨变频器和伺服系统广泛应用于纺织、造纸、烟草、印刷、包装、冶金、食品、汽车制造及物料运送等多个行业。

应该说lemze变频器在变频器市场上还是有着相当的知名度，也越来越被广大国内用户认可和接受。

lenze变频器功能比较强大，应用选件丰富，可以扩展多种功能，良好的力矩特性(最高可达180％60s的转矩提供)，比较突出的是伦茨变频器设计的时候考虑到了变频器伺服器一体化功能，针对不同电机可以做出不同的控制模式。

现在我们比较常见的主要包括8220/8240系列通用变频器，8200ev系列矢量闭环变频器，9300系列工程矢量变频器。

8220/8240系列变频器投放市场也已有较长时间了，9300系列变频器是功能更为强大的一种矢量型变频器，除了先前我们讲到的一系列功能外，还包括双pid功能并且通过选装组件还可以完成速度/转矩切换控制、步进控制和位置控制等功能。

伦茨变频器（伺服器）维修比较麻烦，因为电路板相对复杂，同时电路有涂层，下边主要以9300系列伦茨变频器（伺服器）维修来分析伦茨变频器（伺服器）的维修技术。

一、伦茨变频器和伺服结构分类维修方法1、维修前准备伦茨evs9300为伺服控制器，一般采用旋转变压器或光电编码器的反馈信号作为控制器的运行控制，在一般条件下维修试机都无法满足其工况条件！可以修改部分参数；即可使用端子控制。

端子编号位置参照说明书。

对上述参数一般只作修改(修改后在不掉电下记忆)，不作存储。

若存储,部分其他参数都可能跟着改变！启动运行时(若连接普通电机)：在低速时，电机噪声大，电流大;在高速时电机运行情况基本与其它变频器一致，(低速、高速时电压、电流应平衡)；部分机无法调速，都为正常。

伦茨变频器故障代码和排除方法伦茨变频器是一种广泛应用于工业自动化领域的电力设备，用于控制电机的转速和扭矩。

正常情况下，伦茨变频器应该能够稳定运行并提供预期的性能。

然而，有时变频器可能会出现故障，导致设备无法正常工作。

本文将介绍一些常见的伦茨变频器故障代码和排除方法。

1.F000：电源故障该故障代码表示变频器的电源出现故障。

可能的原因有电源插头松动、电源电压不稳定或电源线路故障。

解决方法包括检查电源插头是否插紧、检查电源线路是否正常，并确保电源电压稳定。

2.F002：直流电短路该故障代码表示变频器的直流电短路。

可能的原因有电源电压波动、电源电流超载或主电源输出短路。

解决方法包括检查电源电压是否正常，检查电源电流是否超载，并检查主电源输出是否短路。

3.F005：过温保护该故障代码表示变频器的温度超过了安全范围。

可能的原因有环境温度过高、冷却风扇故障或散热器堵塞。

解决方法包括降低环境温度、检查冷却风扇是否正常工作，并清理散热器。

4.F007：电机过载该故障代码表示变频器控制的电机超过了额定转矩。

可能的原因有负载过重或电机故障。

解决方法包括降低负载，检查电机是否正常并确保其转动轻松。

5.F010：过电流保护该故障代码表示变频器的输出电流超过了额定值。

可能的原因有电机过载、变频器参数设置错误或电源电压不稳定。

解决方法包括降低负载、检查变频器参数设置是否正确，并确保电源电压稳定。

6.F012：指令丢失该故障代码表示变频器无法接收到控制指令。

可能的原因有控制线路故障、通信故障或变频器程序错误。

解决方法包括检查控制线路是否正常连接、检查通信线路是否正常，并检查变频器程序是否正确。

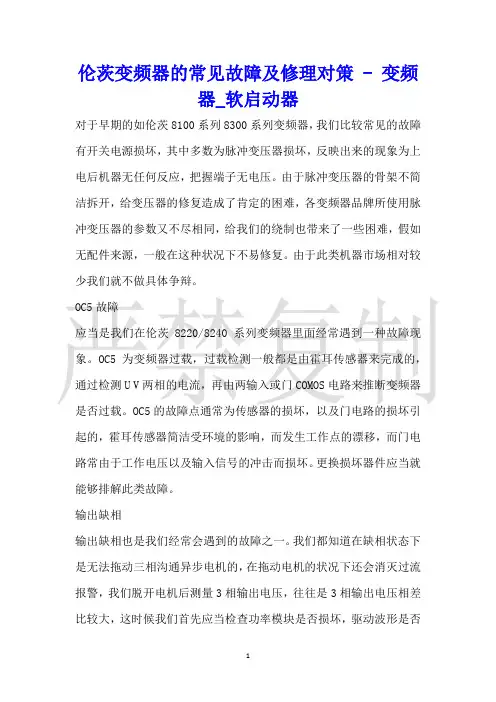

伦茨变频器的常见故障及修理对策 - 变频器_软启动器对于早期的如伦茨8100系列8300系列变频器，我们比较常见的故障有开关电源损坏，其中多数为脉冲变压器损坏，反映出来的现象为上电后机器无任何反应，把握端子无电压。

由于脉冲变压器的骨架不简洁拆开，给变压器的修复造成了肯定的困难，各变频器品牌所使用脉冲变压器的参数又不尽相同，给我们的绕制也带来了一些困难，假如无配件来源，一般在这种状况下不易修复。

由于此类机器市场相对较少我们就不做具体争辩。

OC5故障应当是我们在伦茨8220/8240系列变频器里面经常遇到一种故障现象。

OC5为变频器过载，过载检测一般都是由霍耳传感器来完成的，通过检测U V两相的电流，再由两输入或门COMOS电路来推断变频器是否过载。

OC5的故障点通常为传感器的损坏，以及门电路的损坏引起的，霍耳传感器简洁受环境的影响，而发生工作点的漂移，而门电路常由于工作电压以及输入信号的冲击而损坏。

更换损坏器件应当就能够排解此类故障。

输出缺相输出缺相也是我们经常会遇到的故障之一。

我们都知道在缺相状态下是无法拖动三相沟通异步电机的，在拖动电机的状况下还会消灭过流报警，我们脱开电机后测量3相输出电压，往往是3相输出电压相差比较大，这时候我们首先应当检查功率模块是否损坏，驱动波形是否正常。

在LENZE 8240系列变频器我们经常会遇到现象是驱动电路无电压。

开关电源是一个必需检查的电路，8240系列变频器与其它变频器的不同之处是驱动电源不是直接由开关电源供应的，驱动电路和开关电源之间带有隔离。

所以我们还必需检查隔离变压器是否有问题。

排解以上故障应当可以确定驱动电路的电源是否正常。

开关电源故障在伦茨8200系列通用变频器的修理中我们会经常遇到开关电源损坏。

故障点主要有功率开关管的损坏，以及开关电源把握电路的损坏。

开关管的损坏较简洁更换，原型号晶体管及其替换晶体管都能够买到，把握电路消灭故障后修复相对比较简单，此类型机器的把握电路元器件都是集成于绝缘陶瓷片上，不易更换，需要有肯定的阅历以及修理技巧。
