异系统不同切换策略的参数设置

3G导频功率：PCPICHPower用于确定发射一个小区的Primary CPICH的功率。

华为3G导频功率参考点为NodeB机顶口，其取值与网络规划的下行覆盖要求有关。

取值范围：-100～500物理表示范围：-10dBm～50dBm，步长0.1dBm；缺省设置为330，即33dBm。

对于覆盖大的小区，本参数的取值应大些，相反应小些。

在一个确定规划的多小区环境中，该参数有自己确定的最小值。

如果小于该值，在环境中当各小区处于重负载时，很可能出现覆盖空洞。

3G异频切换RSCP、ECNO：异频切换：多载波网络不同载波之间的切换异频切换的原因：WCDMA 系统支持多载波的网络部署，采用多载波提高网络容量是WCDMA 系统的重要手段，当单载波无法满足一些高话务地区的容量要求时，就需要通过增加载波的方式来提高网络容量，现阶段一般为2～3 个（FDD），对于多载波网络，载波之间的切换成为异频切换。

异频切换的必要性：通过异频硬切换可以达到载频间的负载平衡、各载频间的无缝接续、对于分层小区可以实现不同速度合理配置。

异频切换的问题：进行异频切换时，由于采用了压缩模式，它占用了无线资源，同时采用了定时重建的切换方式增加了切换时间和掉话风险，因此异频切换问题是影响网络性能的重要因素，比如切换失败可能导致掉话，频繁切换会浪费大量的网络资源，异频切换比例过高会消耗过多的前向容量等等。

RSCP：接收信号码功率，是CPICH(公共导频信道)一个码字功率。

如果PCPICH采用发射分集，手机对每个小区的发射天线分别进行接收码功率测量，并加权和为总的接收码功率值。

ECNO: Ec/No 是码片能量与总干扰能量密度的比值，与信道有关。

对于导频信道，它是下行导频信道的码片能量与总干扰能量密度的比值。

对于业务信道，它是业务信道的码片能量与总干扰能量密度的比值。

Ec/No 同样可以不经解扩直接测量，其物理意义相当于信干比C/I。

异频切换典型过程为：测量控制—>测量报告－>切换判决—>切换执行－>新的测量控制。

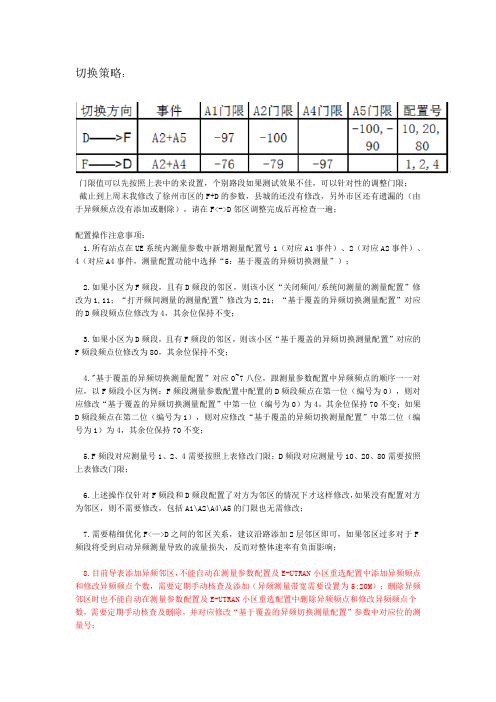

切换策略：门限值可以先按照上表中的来设置，个别路段如果测试效果不佳，可以针对性的调整门限；截止到上周末我修改了徐州市区的F+D的参数，县城的还没有修改，另外市区还有遗漏的（由于异频频点没有添加或删除），请在F<->D邻区调整完成后再检查一遍；配置操作注意事项：1.所有站点在UE系统内测量参数中新增测量配置号1（对应A1事件）、2（对应A2事件）、4（对应A4事件，测量配置功能中选择“5：基于覆盖的异频切换测量”）；2.如果小区为F频段，且有D频段的邻区，则该小区“关闭频间/系统间测量的测量配置”修改为1,11；“打开频间测量的测量配置”修改为2,21；“基于覆盖的异频切换测量配置”对应的D频段频点位修改为4，其余位保持不变；3.如果小区为D频段，且有F频段的邻区，则该小区“基于覆盖的异频切换测量配置”对应的F频段频点位修改为80，其余位保持不变；4."基于覆盖的异频切换测量配置”对应0~7八位，跟测量参数配置中异频频点的顺序一一对应，以F频段小区为例：F频段测量参数配置中配置的D频段频点在第一位（编号为0），则对应修改“基于覆盖的异频切换测量配置”中第一位（编号为0）为4，其余位保持70不变；如果D频段频点在第二位（编号为1），则对应修改“基于覆盖的异频切换测量配置”中第二位（编号为1）为4，其余位保持70不变；5.F频段对应测量号1、2、4需要按照上表修改门限；D频段对应测量号10、20、80需要按照上表修改门限；6.上述操作仅针对F频段和D频段配置了对方为邻区的情况下才这样修改，如果没有配置对方为邻区，则不需要修改，包括A1\A2\A4\A5的门限也无需修改；7.需要精细优化F<—>D之间的邻区关系，建议沿路添加2层邻区即可，如果邻区过多对于F 频段将受到启动异频测量导致的流量损失，反而对整体速率有负面影响；8.目前导表添加异频邻区，不能自动在测量参数配置及E-UTRAN小区重选配置中添加异频频点和修改异频频点个数，需要定期手动核查及添加（异频测量带宽需要设置为5:20M）；删除异频邻区时也不能自动在测量参数配置及E-UTRAN小区重选配置中删除异频频点和修改异频频点个数，需要定期手动核查及删除，并对应修改“基于覆盖的异频切换测量配置”参数中对应位的测量号；。

TD-LTE异频切换中A1、A2、A4门限设置Q&A一、何为异频切换不同频段的小区之间切换即为异频切换。

就某地市移动现网来讲，所有D频段宏站和F 频段宏站之间的切换以及所有宏站（D、F频段）和室分（E频段）之间的切换均为异频切换。

二、异频切换和同频切换之间有什么不同当UE对异频频点进行测量时，会极大的占用系统资源，导致PDCCH UL（DL）Grant Count 下降，进而影响上传、下载速率。

所以我们希望UE在进行异频切换前尽可能短的时间才开启对异频的测量，以减小异频测量对系统资源的消耗，提升测试速率。

UE测量异频时1UE不测量异频时三、异频切换过程中A1、A2、A4门限参数名称参数含义异频A1 RSRP触发门限(毫瓦分贝) 该参数表示异频切换测量的A1事件的RSRP触发门限。

如果RSRP测量值超过该触发门限，将上报测量报告。

异频A2 RSRP触发门限(毫瓦分贝) 该参数表示异频切换的A2事件的RSRP触发门限。

如果RSRP测量值低于触发门限，将上报测量报告。

基于覆盖的异频RSRP触发门限(毫瓦分贝)该参数表示基于覆盖的异频测量事件的RSRP触发门限值。

当RSRP测量结果超过该门限时，将触发异频测量事件的上报。

数，基于RSRQ、频率优先级、负载的切换参数和一些幅度迟滞、时间迟滞并未列出。

为了方便描述，在下文中都不考虑上述未列出的参数。

A1门限为停止测量门限，即UE测量到的服务小区RSRP值如果大于该门限，则UE 停止异频测量；2A2门限为开启测量门限，即UE测量到的服务小区RSRP值如果小于该门限，则UE 开启异频测量；A4门限为切换判决门限，即UE测量到的异频邻区RSRP值如果大于该门限，则UE 开始向该异频邻区切换。

为方便理解A1、A2门限，请看下图：-85-86 -87 -88 -89 -90 -91 -92 -93 -94 -95 -96 -97 -98 -99 -100别设置为-90、-95。

LTE切换参数配置方法-NSN 1A事件配置1.1 A1事件参数配置步骤：步骤：（1）-（6）选择需要修改的某站点，通过SiteManager登录进入参数配置修改页面步骤：（7）-（8）选择MRBTS - LNBTS，打开异频切换开关（NSN同频切换无A1及A2门限设置）步骤：（9）-（12）选择MRBTS - LNBTS - LNCEL，对A1门限、迟滞及A1触发时延进行设置1.2 A2事件参数配置步骤：步骤：（1）-（8）同A1事件配置步骤（同一个站的异频切换开关只需打开一次）步骤：（9）-（11）选择MRBTS - LNBTS - LNCEL，对A2门限、迟滞及A2触发时延进行设置（50即-140+50=-90dB）1.3 A3事件参数配置步骤：（1）同频A3事件配置步骤：步骤：（1）-（6）同A1事件配置步骤步骤：（7）-（9）选择MRBTS - LNBTS - LNCEL，配置同频A3偏置、A3报告时长、A3触发时（2）异频A3事件配置步骤：步骤：（1）-（8）同A1事件配置步骤步骤：（9）-（13）选择MRBTS - LNBTS - LNCEL - LNHOIF，配置异频A3偏置、A3报告时长、1.4 A4事件参数配置步骤：NSN无A4事件参数配置，可通过配置A5事件参数来模拟A4事件1.5 A5事件参数配置步骤：（1）同频A5事件配置步骤：步骤：（1）-（6）同A1事件配置步骤步骤：（7）-（10）选择MRBTS - LNBTS - LNCEL，配置同频A5偏置、A5报告时长、A5触发时延、A5迟滞等参数（2）异频A5事件配置步骤：步骤：（1）-（8）同A1事件配置步骤步骤：（9）-（12）选择MRBTS - LNBTS - LNCEL - LNHOIF，配置异频A5偏置、A5报告时长、。

V3异频切换配置牛晶00130121下面以2个异频小区为例，详细介绍下异频切换配置及其注意事项。

1017站1号小区频点为1890MHZ和8009站2号小区频点为2585MHZ互配邻区。

1、邻区自动调整工具添加邻区打开邻区自动调整工具，选择需要互配邻区关系的两个小区，如图表1所示图表 1选中要添加的邻区关系，点击添加，如图表2所示。

图表 2检查自动配置的邻区关系是否配置正确。

首先查看【E-UTRAN TDD邻接小区】如图表3、图表4所示检查配置的邻接小区相关信息，如邻接小区所在的eNodeB标识、小区标识、频段指示、中心载频、物理小区标识码等信息。

图表 3 1017站1小区的邻接小区信息图表 4 8009站2小区的邻接小区信息再检查【E-UTRAN邻接关系】如图表5所示【不支持切换】开关是否为【否】，如果此开关为【是】将不支持切换。

图表 5 邻接关系配置2、异频载频信息配置图表 6 1017站1小区异频载频配置1017站1小区异频载频配置如图表6所示，【测量参数】里【异频载频数】配置根据邻区中异频频点个数来确定，1017站1小区只有一个频点为2585MHZ的异频邻区，此处异频载频数配置为1；【异频载频测量配置】配置邻区的【异频载频】2585、【下行载频所在的频段指示】38。

同理，8009站2小区异频载频配置如图表7所示。

图表7 8009站2小区异频载频配置3、异频切换A2、A3事件测量门限设置首先确定小区所使用的A2和A3测量配置号，根据测量配置号找到对应的测量配置。

如图8所示，该小区使用的A2测量即【打开频间测量的测量配置】测量配置号为100, A3测量即【基于覆盖的同频切换测量配置】测量配置号为400。

通过测量配置号在【UE 频内测量参数】如图9所示，找到对应事件的测量参数。

图表8 A2、A3测量配置号如A2事件的测量配置号为100如图表9红色框内所示，【事件标示】为A2[1]，事件判决的RSRP门限[dB]为-100，即源小区的RSRP值低于此值UE会上报异频测量的A2事件。

LTE异频重选及切换参数验证报告摘要：LTE网络规划，室外广覆盖由1.8G频段室外站覆盖，而室内重点或热点场所由2.1G 频段室分站点覆盖，室内外之间移动，发生的是异频重选及切换。

异频重选及切换参数合理设置，可以有效控制异频切换带，更好地保障用户4G感知，选取异频间的重选及切换不同参数间方案进行验证，可以更好找到合理控制切换带的参数设置的办法。

一、原理机制LTE网络规划，室外广覆盖由1.8G频段室外站覆盖，而室内重点或热点场所由2.1G频段室分站点覆盖，室内外之间移动，发生的是异频重选及切换。

1.异频小区重选（cell reselection）异频小区重选，主要包括高优先级至低优先级重选和低优先级到高优先级重选两种。

（1）高优先级至低优先级重选高优先级邻区的信号强度大于“异频频点高优先级重选门限”一定时间，UE即会重选到此高优先级频点上。

（2）低优先级到高优先级重选在主服务小区信号强度低于“服务频点低优先级重选门限”时，且周围没有高优先级邻区和同等优先级的邻区的情况下，低优先级邻区强度值大于“异载频低优先级的RSRP低门限”一段时候后，UE会重选到此低优先级小区上。

2.异频小区切换LTE异频小区切换分基于A3、A4、A5事件三种，目前中兴、上海贝尔采用A3事件切换，华为采用A4事件切换。

（1）基于A3事件切换A3事件判决不等式：Mn-Ms>a3-offset+hysteresisMn：邻小区RSRP测量值，Ms：服务小区RSRP测量值a3-offse：A3事件偏置值，hysteresis：判决迟滞范围（2）基于A4事件切换当UE测量邻接小区RSRP值大于“基于覆盖的异频RSRP触发门限（A4）”时，并满足触发时间，触发A4事件。

二、验证目的1.异频重选使4G用户尽量占用2.1G室分信号，1.8G宏站信号易于回到2.1G室分信号，让2.1G 室分站点起到分流的作用。

2.异频切换由于2.1G信号比较纯净，使4G用户尽量占用2.1G室分信号，1.8G宏站信号易于回到2.1G室分信号,让2.1G室分站点有吸收话务提高用户体验的作用。

提升CS异系统切换措施TOP小区，为了提升CS异系统切换指标，参数调整建议如下：1.提升CS域的3A异系统门限到40MOD CELLINTERRATHOCOV: CELLID=xx, TARGETRATCSTHD=40;2.系统间切换失败最大尝试次数修改为1MOD CELLHOCOMM: CELLID=xx, AMNTOFINTERRATCELLPELS=1;3.延长CS系统间切换触发时间到1280ms，避免GSM目标小区信号波动引起的切换失败MOD CELLINTERRATHOCOV: CELLID=xx, TIMETOTRIG3A=D1280;4.INTERRATFILTERCOEF推荐为D5MOD CELLINTERRATHOCOV: CELLID=xx, INTERRATFILTERCOEF=D5；5.CS域重选门限应高于切换门限异系统重选测量门限=QRXLEVMIN+IDLESSEARCHRAT（MOD CELLSELRESEL）-92 异系统切换门限=USEDFREQCSTHDRSCP（MOD CELLINTERRATHOCOV）-90例如：异系统切换门限USEDFREQCSTHDRSCP 设置为－87，由于QRXLEVMIN一般是－103，则IDLESSEARCHRAT必须设置为17，则异系统重选测量门限是－86dBm，大于－87dBm。

调整时需要参考2G-3G的重选门限>3G-2G重选门限+3dB，其目的是使UE在场强弱的地方尽量驻留在G网。

由于目前2G到3G重选门限是－84dBm，所以，3G-2G重选门限的最大值是－88dBm，也就是IDLESSEARCHRAT的最大值是15。

如果满足不了此要求，则需要在2G的BSC上调整2G到3G的重选参数Tdd_Qoffset 为8（对应－81dBm）、9（－78dBm）。

6.对于切到共站同方向GSM邻区，需要同时提高CS域3A的本系统（ USEDFREQCSTHDRSCP（MOD CELLINTERRATHOCOV））和CS域异系统门限（TARGETRATCSTHD （MOD CELLINTERRATHOCOV））通过CELL－GCELL统计发现，从该T网小区切到共站同方向GSM邻区比较多，为了保证切换成功率，则可以提高CS域3A的本系统（ USEDFREQCSTHDRSCP（MOD CELLINTERRATHOCOV））和CS域异系统门限（TARGETRATCSTHD （MOD CELLINTERRATHOCOV）），提高门限时必须满足“CS域重选门限应高于切换门限、2G-3G的重选门限>3G-2G重选门限+3dB”。

TD-LTE异频切换中A1、A2、A4门限设置Q&A一、何为异频切换不同频段的小区之间切换即为异频切换。

就某地市移动现网来讲，所有D频段宏站和F 频段宏站之间的切换以及所有宏站（D、F频段）和室分（E频段）之间的切换均为异频切换。

二、异频切换和同频切换之间有什么不同当UE对异频频点进行测量时，会极大的占用系统资源，导致PDCCH UL（DL） Grant Count 下降，进而影响上传、下载速率。

所以我们希望UE在进行异频切换前尽可能短的时间才开启对异频的测量，以减小异频测量对系统资源的消耗，提升测试速率。

UE测量异频时UE不测量异频时三、异频切换过程中A1、A2、A4门限TD-LTE异频切换中参数有很多，上表只列出了基于RSRP的A1、A2、A4门限相关参数，基于RSRQ、频率优先级、负载的切换参数和一些幅度迟滞、时间迟滞并未列出。

为了方便描述，在下文中都不考虑上述未列出的参数。

A1门限为停止测量门限，即UE测量到的服务小区RSRP值如果大于该门限，则UE停止异频测量；A2门限为开启测量门限，即UE测量到的服务小区RSRP值如果小于该门限，则UE开启异频测量；A4门限为切换判决门限，即UE测量到的异频邻区RSRP值如果大于该门限，则UE开始向该异频邻区切换。

为方便理解A1、A2门限，请看下图：假设UE占用A小区，且A小区异频A1 RSRP触发门限、异频A2 RSRP触发门限分别设置为-90、-95。

则当UE测量到的A小区RSRP值为红色区域时，UE不进行异频测量；当UE 测量到的A小区RSRP值为绿色区域时，UE进行异频测量；当UE测量到的A小区RSRP值为黄色区域时，UE是否进行异频测量取决于UE之前的状态，即UE的测量状态并不改变。

四、A1、A2、A4门限设置的一些原则A1、A2、A4门限参数设置应遵循以下几个原则：1、应使UE尽量占用RSRP值、SINR值较高的小区，如果遇到RSRP值、SINR值都较高无法满足的情况时，应使UE尽量占用SINR值较高的小区；2、当两个小区SINR值都较高时，应使UE尽量占用D频段小区；3、在不影响切换及时性时，应尽量减小A1、A2门限，以避免因异频测量导致的上下行调度次数降低；PS：因为UE不测量异频时，测试软件的服务小区和邻区列表不显示异频小区的信息，这无形增加了优化的难度，所以在优化过程中，可以先将小区的A1、A2、A4门限都设置为一个较高的值，以方便得到待优化路段所有频段小区的场强分布。
