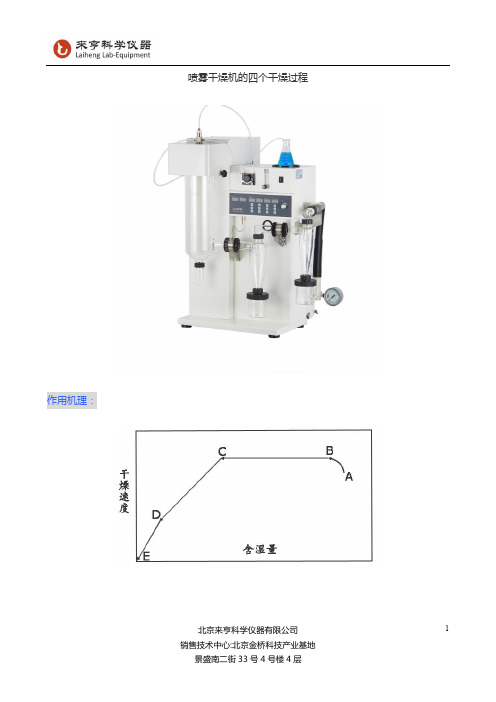

北京来亨科学仪器有限公司1喷雾干燥机的四个干燥过程作用机理：北京来亨科学仪器有限公司2由上图所示，整个干燥过程分为四个阶段：AB 段：液滴开始接触热空气，干燥速率很快的建立起来。
液滴表面温度略有升高，此时的液体得到了蒸发时所需要的汽化潜热。
此阶段是增速干燥阶段，但一般在液滴---空气界面处进行传热而达到平衡所需的时间只有千分之几秒即达到B 点。
BC 段：液滴进入恒速干燥阶段。
此过程所蒸发掉的水分都为液滴周围的非结合水。
液滴内部不断的有非结合水向液滴的表面移动，在表面维持饱和状态，并与表面汽化所失去的水分达到平衡。
此时物料表面始终被水所湿润，物料表面的蒸汽压等于同温度下水的饱和蒸汽压。
也就是说，此时的外部热量与被蒸发的水分在液滴表面达到了平衡，液滴内部的温度并没有急速的升高，而是基本接近空气的湿球温度。
这也是为什么在喷雾干燥过程中，虽然入口温度很高，但产品却不会过热受损的根本原因。
CD 段：过了临界点C 之后，物料进入了降速干燥阶段。
这一阶段，液滴内部迁移到表面的水分开始不再维持其饱和的湿润状态，在由C 点到D 点的过程中，物料的固体表面外壳逐渐形成，直到D 点的那一刻，固体外壳将完全形成。
此过程中的干燥速率下降的很快，物料表面的蒸汽压低于同温度下水的饱和蒸汽压。
由于热空气传给湿物料的热量大于水分汽化所需的热量，因此物料表面的温度将逐步上升，开始接近热干燥空气的温度。
DE 段：由于物料的固体表面已经完全形成，所以此时的传质阻力全部在固体层上。
物料内部的结合水向外迁移蒸发已经很困难了，固体物料的温度也会进入快速的升温阶段。
蒸发将持续到物料的湿含量与周围空气达到平衡为止。
其实，趋近与平衡湿含量E 是十分缓慢的。
在喷雾干燥的操作中，干燥成品的湿含量都高于平衡湿含量E 。
北京来亨科学仪器有限公司3在上述四个干燥阶段中，一般情况下，物料离开干燥塔的时间点是在DE 段的某个点上。
所以，DE 段是非常重要的干燥阶段。
喷雾干燥塔工艺流程喷雾干燥塔是一种常见的干燥设备，使用喷雾技术将液态物料转化为粉状物料。
以下是喷雾干燥塔的工艺流程简介。
首先，将需要干燥的物料制成液态，并加入到喷雾干燥塔的喷雾系统中。
喷雾系统通常由一个喷嘴和液态物料供给系统组成。
喷嘴会将液态物料以微小的颗粒喷出，形成细小的颗粒雾露。
接下来，喷出的液态物料会和进入干燥塔的热空气进行热传导、热辐射和热对流传热。
这些热传热方式会使液态物料迅速蒸发，并在短时间内将其转化为固态物料。
同时，通过与热空气的接触，液态物料中的水分会被带走，从而实现物料的干燥。
在物料的干燥过程中，喷雾干燥塔会通过控制进入热风温度和湿度来控制物料的干燥速度。
通过调节这些参数，可以使物料在最短的时间内达到所需的干燥程度。
一旦物料达到所需的干燥程度，固态物料会从干燥塔的底部收集器中收集起来。
一般情况下，固态物料会以粉状物料的形式收集起来，并可以进一步进行包装、存储或其他加工操作。
同时，通过对干燥塔的排气系统进行控制，可以将从物料中蒸发的水分排出塔外。
这样可以保持干燥塔内的湿度恒定，并确保物料的干燥效果。
喷雾干燥塔的工艺流程可根据物料的特性和生产需求进行调整。
例如，可以调节喷嘴的喷射速度和角度，以及热空气的流量和温度，从而得到不同的干燥效果。
此外，还可以根据需要加入一些辅助剂，如抗结剂、色素等，以改变物料的性质。
总之，喷雾干燥塔是一种常见且广泛应用的干燥设备。
它具有干燥速度快、干燥效果好等特点，在化工、制药、食品等行业中得到广泛应用。
喷雾干燥塔的工艺流程可以根据具体需求进行调整，以获得最佳的干燥效果。
中药制药新技术喷雾干燥技术（试验室小型喷雾干燥机）干燥在制药生产中占有紧要地位。
近年来有很多适合中药生产的干燥技术和设备问世喷雾干燥是干燥技术（试验室小型喷雾干燥机）中较为的方法之一,由于其干燥效率高,对有效成分破坏少,浸膏粉溶解性好又适合工业化大生产,已越来越多地被利用于中药提取液的干燥以及新产品的开发。
目前已有利用此技术制备微囊、应用PVA进行薄膜包衣等新工艺的讨论报道。
因此,喷雾干燥技术在中药生产以及新剂型的开发上起着愈来愈紧要的作用。
1 基本原理、设备及流程喷雾干燥是流化技术用于液态物料干燥的一种较好的方法。
其基本原理是利用雾化器将yi定浓度的液态物料,喷射成雾状液滴,落于yi定流速的热气流中,使之快速干燥,获得粉状或颗粒状制品。
其特点是:瞬间干燥,适用于热敏性物料；产品质量好,保持原来的色香味,且易溶解；可依据需要调整和掌控产品的粗细度和含水量等质量指标；制剂体积小；有利于制剂卫生。
喷雾干燥设备一般由干燥室、喷头、空气滤过器、预热器、气粉分别室、收集桶、鼓风机构成。
喷雾器是喷雾干燥设备的关键部分,它影响到产品的质量和能量消耗。
常用试验室小型喷雾干燥机有三种类型:压力式小型喷雾干燥机、气流式小型喷雾干燥机、离心式小型喷雾干燥机。
压力式小型喷雾干燥机应用较多,它适用于粘性药液,动力消耗Z小。
气流式喷雾器结构简单,适用于任何粘度或稍带固体的药液。
离心式喷雾器适用于高粘度或带固体颗粒料液的干燥,但造价较高。
另外还有流动造粒干燥机、喷粉塔以及适用于教学和科研的自动间歇喷雾干燥机等。
喷雾干燥简单工艺流程为:药材提取浓缩喷雾收集药粉。
实在操作过程（压力式喷雾干燥）如下:中药饮片置提取罐内蒸汽加热浸出数次,浸出液通过真空抽滤管抽入减压浓缩罐内,浓缩至yi定浓度,药物由导管经流量计至喷头下,进入喷头的压缩空气（39123104～49104104Pa）,将药液自喷头经涡流器利用离心力增速成雾滴喷入干燥室,再与热气流混合进行热交换后很快即被干燥。
喷雾干燥机制及其干燥过程简介1. 喷雾干燥机制的基本原理喷雾干燥机是一种常用的物料干燥设备，它通过将物料雾化成微小颗粒，然后将其与热空气接触，使其在短时间内迅速蒸发水分，从而实现快速干燥的目的。
喷雾干燥机制的基本原理包括以下几个方面：1.1 喷雾过程：喷雾干燥机通过高速旋转的喷雾器将物料液体雾化成微小颗粒，在这个过程中，液体表面积急剧增大，从而增加了蒸发速率。
1.2 热汽化过程：喷雾干燥机通过加热器或燃气燃烧器提供热能，使得空气温度升高。
这样高温的空气与雾化后的物料颗粒接触，使其表面水分迅速蒸发，并带走大量的热量。
1.3 湿空气排出过程：当物料颗粒与热气体接触的过程中，水分蒸发后的湿空气将通过干燥机的底部或侧部的排出口排出，以保持干燥室内的良好通风，并为下一轮循环提供空间。
2. 喷雾干燥机的干燥过程简介喷雾干燥机的干燥过程主要分为预热、干燥和冷却三个阶段。
下面将对这三个阶段进行简要介绍：2.1 预热阶段：在该阶段，干燥机中的加热器或燃气燃烧器将空气加热到设定温度，并将其输送到干燥室中。
喷雾器也开始将物料液体雾化成微小颗粒，并与热空气混合。
2.2 干燥阶段：在干燥阶段，雾化后的物料颗粒与热气体相互作用，水分迅速蒸发。
在这个过程中，物料颗粒逐渐失去水分，逐渐变干。
热空气通过干燥室中的循环风扇循环流动，以提高干燥效果。
2.3 冷却阶段：在干燥阶段结束后，干燥室中的循环风扇会停止工作，由于没有新的热空气进入，干燥室内的温度开始逐渐降低。
物料颗粒在这个阶段会被继续冷却，并最终形成固体颗粒。
3. 喷雾干燥机的优势和应用领域喷雾干燥机具有以下几个优势：3.1 干燥速度快：喷雾干燥机采用高速喷雾的方式，使得物料颗粒表面积增大，水分蒸发速度快，从而实现快速干燥。
3.2 适应性强：喷雾干燥机适用于多种物料的干燥，包括液体、悬浮液和浆料等多种形式的物料。
3.3 产品质量好：喷雾干燥机在干燥过程中，物料颗粒的形状和颗粒度可以得到较好的控制，从而保证了干燥后产品的质量。
喷雾干燥工艺流程图预热加料控制流速雾化比例带☆为关键控制点喷雾干燥塔操作规程一、开机前的检查1、检查两个人孔是否关严。
2、检查清洗口是否盖紧。
3、检查每个风机的风门是否有人动过，禁止乱调.4、检查雾化器油位在标尺刻度以内，禁止超油、缺油运行。
5、检查主控柜屏幕内参数是否有人动过，禁止乱调。
6、检查压缩空气压力能否保持在0。
6～.0。
8KPa,减压阀能否正常工作,正常减压范围在0.35～0。
45KPa之间.7、检查卫生工作.二、开机操作规程1.开启蒸汽加热/电加热或者蒸汽、电混合加热。
注：开蒸汽时，先打开旁通阀门，然后开蒸汽阀。
（技术要求：必须缓缓开启蒸汽阀门，启动过快,加热器及蒸汽管道会发生振动），待旁通管道烫手后,关闭旁通阀或打开一点点,2.启动鼓风机。
3.启动引风机。
4.启动冷却风机。
注：调整引风机频率使塔内压力为微负压（引风机频率一般为45Hz左右)。
5.待进风温度达到适宜温度后(一般在140℃左右）,开启除湿机电源,启动除湿机。
6.启动输送送风机。
7.启动输送引风机.8.开启输送加热.(注：输送加热温度一般设为45℃左右。
）9.开启冷却油泵冷却水阀，出水口水流程线即可。
10.启动冷却油泵.11.启动雾化器.12.启动下料阀自动开关。
13.待雾化器频率稳定后,启动加料泵（注：先往加料泵中加水,待系统稳定,进风温度与出风温度只在工艺要求范围内小幅波动后，将水切换成料液。
)14.启动振击器。
15.启动照明。
三、运行中操作规程1.进料后观察设备主体内物料是否可以正常下落.2.观察设备的各项参数是否在规定范围内。
（如：进风温度、出风温度、输送加热温度，罐内压力、输送过滤压差、主体过滤压差)3.根据工艺要求，定时在洁净区收粉间收料。
（注：收粉时,两个手阀不能同开）四、关机操作规程1、料液将近喷完前确认加料泵口已准备好饮用级水源，等待随时可以吸入。
2、料液喷完后，立即切换水源阀门，加料泵改成进水,清洗进料管道和雾化器。
喷雾干燥技术综合研究报告1 概述1.1 喷雾干燥的工艺原理与流程工艺原理：喷雾干燥是采用雾化器将原料液分散为雾滴，并用热气体（空气、氮气或过热水蒸气）干燥雾滴而获得产品的一种干燥方法。
喷雾干燥的原料液可以是溶液、乳浊液、悬浮液，也可以是熔融液或膏糊液。
干燥产品根据需要可制成粉状、颗粒状、空心球或团粒状。
液体的雾化将料液分散为雾滴的雾化器是喷雾干燥的关键部件。
流程：喷雾干燥分三阶段：料液雾化液滴；雾滴和空气接触、混合及流动即进行干燥；干燥产品和空气分离。
1.2 喷雾干燥常见的雾化形式气流喷嘴式雾化、压力式喷嘴雾化、旋转式雾化。
气流喷嘴式雾化是利用压缩空气( 或水蒸气)以高速从喷嘴喷出, 借助于空气( 或蒸汽) 、料液两相间相对速度的不同产生的摩擦力, 把料液分散成雾滴。
压力式喷嘴雾化是利用压力泵将料液从喷嘴孔内高压喷出, 将压力能转化为动能, 与干燥介质接触分散成雾滴。
旋转式雾化是指料液经高速旋转的盘或轮, 在离心力作用下, 从盘或轮边缘甩出, 与周围介质接触形成料雾。
1.3 喷雾干燥的特点1.）干燥速度快。
料液经喷雾后，表面积大大增加，在高温气流中，瞬间就可蒸发95%-98%的水份，完成干燥时间仅需数秒钟。
2）采用并流型喷雾干燥形式能使液滴与热风同方向流动，虽然热风的温度较高，但由于热风进入干燥室内立即与喷雾液滴接触，室内温度急降，而物料的湿球温度基本不变，因此也适宜于热敏性物料干燥。
3）使用范围广。
根据物料的特性，可以用于热风干燥、离心造粒和冷风造粒，大多特性差异很大的产品都能用此机生产。
4）整个操作密闭性，适用于洁净生产区域。
由于喷雾干燥操作在密闭的塔内进行，避免了交叉污染和粉尘飞扬，适合于制药工业中原料药生产，特别是无菌原料药的生产。
5）由于干燥过程是在瞬间完成的，产成品的颗粒基本上能保持液滴近似的球状，产品具有良好的分散性，流动性和溶解性。
6）生产过程简化，操作控制方便。
喷雾干燥通常用于固含量60%以下的溶液，干燥后，不需要再进行粉碎和筛选，减少了生产工序，简化了生产工艺。
闪蒸干燥与喷雾干燥在化工、制药、食品等行业中，干燥是一个至关重要的单元操作。
其中，闪蒸干燥和喷雾干燥是两种广泛应用的干燥技术。
这两种技术各有其特点和应用范围。
本文旨在深入探讨闪蒸干燥和喷雾干燥的原理、工艺流程、应用领域以及它们之间的比较。
一、闪蒸干燥1.原理及工艺流程闪蒸干燥是一种利用热空气快速将湿物料中的水分蒸发掉的干燥方法。
其基本原理是将湿物料送入加热的干燥室，物料在高温下迅速蒸发水分，并通过干燥室的排气系统排出。
工艺流程通常包括以下几个步骤：1.湿物料经过破碎或粉碎后，由螺旋加料器或气力输送系统送入干燥室。
2.热空气由热风炉加热后，以适当的速度进入干燥室，与湿物料进行热交换。
3.湿物料中的水分在高温下迅速蒸发，形成水蒸气随干燥室的排气系统排出。
4.干燥后的物料由干燥室的底部排出，经过冷却和筛分后得到最终产品。
2.应用领域闪蒸干燥因其高效、快速的特点，在化工、制药、食品等行业中得到广泛应用。
例如，用于处理热敏性物料、粘性物料以及需要快速干燥的物料。
此外，由于闪蒸干燥过程中的物料停留时间短，对产品的颜色和风味影响较小，因此在食品行业中尤其受欢迎。
二、喷雾干燥1.原理及工艺流程喷雾干燥是一种通过将湿物料雾化成细小液滴，并与热空气进行热交换来实现干燥的方法。
其基本原理是利用雾化器将湿物料分散成极小的液滴，增加了物料与热空气的接触面积，从而加速了水分的蒸发。
工艺流程主要包括以下几个步骤：1.湿物料经过预处理（如调节浓度、温度等）后，由泵送入雾化器。
2.雾化器将湿物料分散成细小的液滴，形成雾状物料。
3.雾状物料与热空气在干燥室内进行热交换，水分迅速蒸发。
4.干燥后的物料由旋风分离器或布袋除尘器收集，得到最终产品。
2.应用领域喷雾干燥具有干燥速度快、产品质量好、适用于热敏性物料等优点，因此在化工、制药、食品、陶瓷等行业中得到广泛应用。
例如，用于生产奶粉、蛋白粉、血液制品、酶制剂等。
此外，喷雾干燥还可以用于制备微胶囊、纳米材料等高科技产品。
喷雾干燥工艺流程图预热加料控制流速雾化比例喷雾干燥塔操作规程一、开机前的检查1、检查两个人孔是否关严。
2、检查清洗口是否盖紧。
3、检查每个风机的风门是否有人动过，禁止乱调.4、检查雾化器油位在标尺刻度以内，禁止超油、缺油运行。
5、检查主控柜屏幕内参数是否有人动过，禁止乱调.6、检查压缩空气压力能否保持在0.6~。
0.8KPa,减压阀能否正常工作，正常减压范围在0.35～0。
45KPa 之间。
7、检查卫生工作.二、开机操作规程1.开启蒸汽加热/电加热或者蒸汽、电混合加热。
注：开蒸汽时,先打开旁通阀门,然后开蒸汽阀.（技术要求：必须缓缓开启蒸汽阀门,启动过快，加热器及蒸汽管道会发生振动），待旁通管道烫手后，关闭旁通阀或打开一点点，2.启动鼓风机.3.启动引风机.4.启动冷却风机。
注:调整引风机频率使塔内压力为微负压（引风机频率一般为45Hz左右)。
5.待进风温度达到适宜温度后（一般在140℃左右），开启除湿机电源，启动除湿机。
6.启动输送送风机.7.启动输送引风机。
8.开启输送加热.（注:输送加热温度一般设为45℃左右。
)9.开启冷却油泵冷却水阀，出水口水流程线即可.10.启动冷却油泵。
11.启动雾化器。
12.启动下料阀自动开关.13.待雾化器频率稳定后,启动加料泵（注：先往加料泵中加水,待系统稳定，进风温度与出风温度只在工艺要求范围内小幅波动后，将水切换成料液.）14.启动振击器。
15.启动照明。
三、运行中操作规程1.进料后观察设备主体内物料是否可以正常下落。
2.观察设备的各项参数是否在规定范围内。
(如：进风温度、出风温度、输送加热温度，罐内压力、输送过滤压差、主体过滤压差）3.根据工艺要求，定时在洁净区收粉间收料。
（注:收粉时，两个手阀不能同开）四、关机操作规程1、料液将近喷完前确认加料泵口已准备好饮用级水源，等待随时可以吸入.2、料液喷完后,立即切换水源阀门，加料泵改成进水，清洗进料管道和雾化器。
