配电智能综合监控系统（一）引言概述：配电智能综合监控系统是一种将现代智能技术与配电系统相结合的综合管理系统。
它通过对电力设备的监测、控制和优化，实现对电力系统的实时监控、故障预警和远程控制，提高配电系统的安全性、稳定性和可靠性。
本文将从以下五个大点着手，分别介绍配电智能综合监控系统的概念、功能、基本架构、关键技术和应用前景。
正文：一、配电智能综合监控系统的概念1.1 定义：配电智能综合监控系统的定义和范围1.2 特点：配电智能综合监控系统的主要特点和优势1.3 目标：配电智能综合监控系统的主要目标和意义二、配电智能综合监控系统的功能2.1 实时监测：配电智能综合监控系统对电力设备的实时监测功能2.2 故障预警：配电智能综合监控系统对电力系统的故障预警功能2.3 远程控制：配电智能综合监控系统对电力设备的远程控制功能2.4 数据分析：配电智能综合监控系统对电力数据的分析和处理功能2.5 效能优化：配电智能综合监控系统对电力系统的效能优化功能三、配电智能综合监控系统的基本架构3.1 硬件架构：配电智能综合监控系统的硬件组成和连接方式3.2 软件架构：配电智能综合监控系统的软件组成和功能模块3.3 数据传输：配电智能综合监控系统的数据传输方式和协议四、配电智能综合监控系统的关键技术4.1 传感器技术：配电智能综合监控系统中的传感器类型和应用4.2 数据通信技术：配电智能综合监控系统中的数据通信方式和协议4.3 数据分析技术：配电智能综合监控系统中的数据分析方法和模型4.4 人工智能技术：配电智能综合监控系统中的人工智能应用和算法4.5 安全保护技术：配电智能综合监控系统中的安全保护措施和策略五、配电智能综合监控系统的应用前景5.1 市场前景：配电智能综合监控系统的市场需求和发展趋势5.2 行业应用：配电智能综合监控系统在各个行业的应用案例5.3 发展方向：配电智能综合监控系统未来的发展方向和挑战总结：随着电力系统的不断发展和改进，配电智能综合监控系统正逐渐成为配电系统管理的重要手段和工具。
智能开闭所全方位综合监控辅助系统
实施一套智能开闭所全方位综合监控辅助系统，就可以对开闭所进行高智能化的实时监控、提高开闭所的工作质量和效率，最终实现电力运维的综合自动化。
一、典型需求
随着智能电网的建设和无人值守站点的推广，运维人员管辖的开闭所数量增加，责任更大。
需要智能开闭所全方位综合监控辅助系统作为统一管控工具，一旦设备出现问题，运维人员能远程调控，及时发现问题。
减轻工作人员压力，及时处理故障，最大程度保障变电站的正常运行。
二、监控对象
智能开闭所全方位综合监控辅助系统的主要监控对象包括：供配电、照明、开关、电源防雷器、UPS 、发电机、精密空调、新风机、漏水、温度、湿度、有害气体、风速风向、消防控制器、烟雾探测器、温感探测器、门禁、视频、防盗报警等设备。
三、集中监控运维系统方案
系统通过在各开闭所分别部署数字化设备、串口管理设备、智能传感器设备、远程电源管理设备以及在主站配置集中监控运维平台，用TCP/IP方式实现了运维人员对远程开闭所“本地集中化”的管理模式。
运维人员摆脱了常年异地奔波之苦，可以实现无人值守，节省了大量的时间、人员和维护成本。
智能开闭所全方位综合监控辅助系统的建设。
加强了对开闭所设备、环境、安全保卫等系统的监控，大大提高了电网运行的安全性。

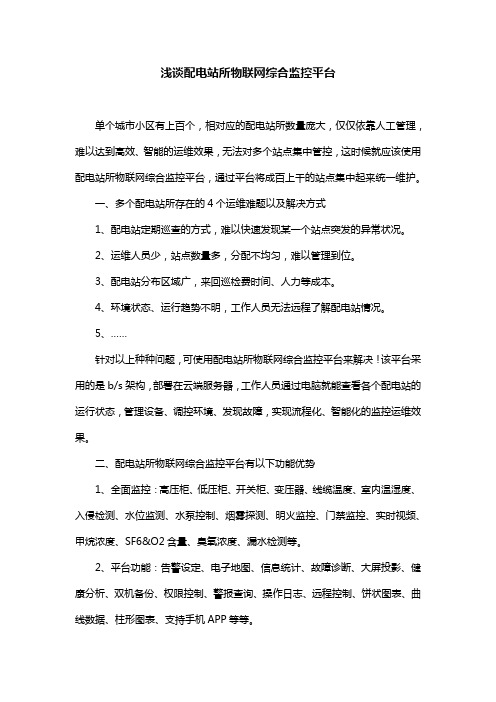

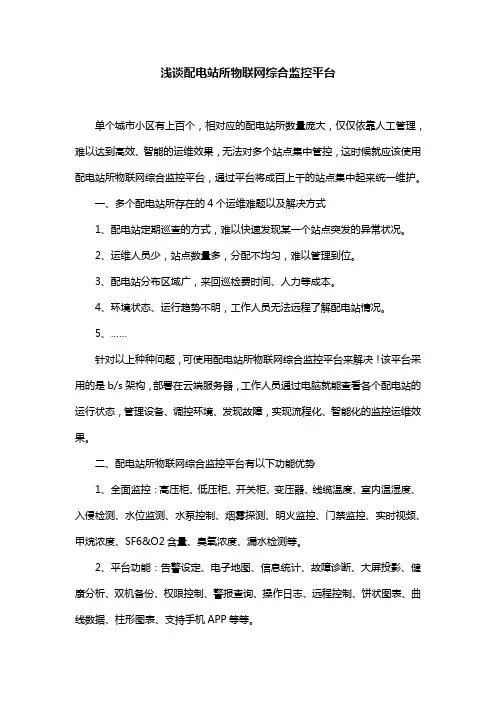

浅谈配电站所物联网综合监控平台
单个城市小区有上百个，相对应的配电站所数量庞大，仅仅依靠人工管理，难以达到高效、智能的运维效果，无法对多个站点集中管控，这时候就应该使用配电站所物联网综合监控平台，通过平台将成百上千的站点集中起来统一维护。
一、多个配电站所存在的4个运维难题以及解决方式
1、配电站定期巡查的方式，难以快速发现某一个站点突发的异常状况。
2、运维人员少，站点数量多，分配不均匀，难以管理到位。
3、配电站分布区域广，来回巡检费时间、人力等成本。
4、环境状态、运行趋势不明，工作人员无法远程了解配电站情况。
5、……
针对以上种种问题，可使用配电站所物联网综合监控平台来解决！该平台采用的是b/s架构，部署在云端服务器，工作人员通过电脑就能查看各个配电站的运行状态，管理设备、调控环境、发现故障，实现流程化、智能化的监控运维效果。
二、配电站所物联网综合监控平台有以下功能优势
1、全面监控：高压柜、低压柜、开关柜、变压器、线缆温度、室内温湿度、入侵检测、水位监测、水泵控制、烟雾探测、明火监控、门禁监控、实时视频、甲烷浓度、SF6&O2含量、臭氧浓度、漏水检测等。
2、平台功能：告警设定、电子地图、信息统计、故障诊断、大屏投影、健康分析、双机备份、权限控制、警报查询、操作日志、远程控制、饼状图表、曲线数据、柱形图表、支持手机APP等等。
配网居配开闭所、配电所配电智能辅助监控系统技术方案规范目录一、范围 (3)二、规范引用性文件 (3)三、规范标准 (5)四、配置清单 (6)五、施工规范 (9)5.1 采集前置机屏柜安装 (9)5.2 监控传感器安装 (9)5.3 布线要求 (11)5.4 接线要求 (12)六、现场验收及竣工材料范本 (14)6.1 现场照片 (14)6.2 竣工材料 (19)一、范围为了加强新建住宅小区供配电设施的管理，提高居民供电可靠性和用电安全水平，方便运维人员能实时掌握配电房内电气设备运行情况，特制定本技术范。
本技术规范规定了配网居配开闭所、配电所配电智能辅助监控系统的软硬件通用技术要求、现场施工工艺等，系统可实现同时对配电房的水浸、烟雾、红外门禁、有毒气体、温湿度等环境量进行实时监测、全息感知的功能，帮助运维人员在故障出现时第一时间处置，在故障出现之前进行预判，达到保障小区供电可靠性的目的。
二、规范引用性文件下列文件中的条款通过本规范的引用而成为本标准的条款。
GB26860-2011 电力安全工作规程(发电厂和变电站电气部分)GB20815-2006 视频安防监控数字录像设备GB 50395-2007 视频安防监控系统工程设计规范GB 10408.6-1991 微波和被动红外复合入侵探测器GB/T 15211-1994 报警系统环境试验GA/T 367-2001 视频安防监控系统技术要求GB50116-2013 火灾自动报警系统设计规范GB 50150 电气装置安装工程电气设备交接试验标准GB50168 电气装置安装工程电缆线路施工质量验收规范GB 50169 电气装置安装工程接地装置施工及验收规范GB50171 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50217 电力工程电缆设计规范GB 50300 建筑工程施工质量验收统一标准GB 7251.1 低压成套开关设备和控制设备DL5027 电力设备典型消防规程DL/T 572 电力变压器运行规程DL/T 596 电力设备预防性试验规程DL/T 599 城市中低压电网改造技术导则DL/T 5161 电气装置安装工程质量检验及评定规程DL/T5190.5 电力建设施工及验收技术规范IEC 439-1 低压成套开关设备和控制设备Q/GDW 370 城市配电网技术导则Q/GDW 382 配电自动化技术导则Q/GDW 512 电力电缆线路运行规程国家电网生〔2009〕190 号关于印发三、规范标准（1）每个配电站房配备一台采集前置机，采集前置机可以将配电房的视频监控子系统，环境子系统（温度、湿度、水浸、烟感）、控制子系统（灯光、空调、除湿机、风机）等汇总集中展示。
配电综合监控系统（一）引言概述:配电综合监控系统是一种用于监测、管理和控制配电系统的智能化系统。
它通过集成传感器、数据采集设备、通信网络和监控软件等技术手段，实现对配电设备状态、能耗、安全等信息的实时监测与管理。
本文将就配电综合监控系统的原理、功能、应用和发展趋势等方面进行详细阐述。
正文:一、系统原理1.1 数据采集原理- 传感器：采集配电设备的电流、电压、温度、湿度等参数。
- 数据采集器：将传感器采集到的数据转化为数字信号并上传至监控系统。
- 通信网络：提供数据传输通道，将数据从数据采集器传输至监控系统。
1.2 监控软件原理- 数据存储：将采集到的数据存储在数据库中，建立历史数据库和实时数据库。
- 数据处理：对采集到的数据进行处理，提取关键信息并进行分析。
- 报警机制：设定阈值，当数据超出阈值范围时进行报警提示。
- 可视化展示：将数据以图表、曲线等形式直观地展示，便于用户观察和分析。
2.1 实时监测功能- 实时监测配电设备的工作状态，包括电流、电压、功率等参数。
- 实时监测和记录设备的运行时间及负载情况。
- 实时监测温度、湿度等环境参数，确保设备正常工作。
2.2 远程控制功能- 远程控制配电设备的开关、断路器等操作，确保设备的安全运行。
- 远程设置设备的运行参数和模式。
2.3 历史数据分析功能- 根据历史数据，分析设备的平均负荷、能耗等情况，优化设备的使用。
- 根据历史数据，分析设备的故障情况，提前采取预防措施。
2.4 报警管理功能- 设置报警阈值，一旦参数超出阈值范围，即时发出报警信息。
- 实时监测设备的报警信息，并采取相应措施。
2.5 安全管理功能- 检测和记录设备的安全运行情况，发现短路、电弧等危险情况及时处理。
- 统计和分析设备的安全事件，提高系统的安全性。
3.1 工业领域：用于监控和管理工厂、车间等配电系统。
3.2 商业建筑：用于监控和管理商场、写字楼等配电系统。
3.3 住宅小区：用于监控和管理住宅小区的配电系统。
智能配电房综合监控系统智能配电房综合监控系统是一种利用先进的技术手段，对配电房的各个环节进行实时监控和管理的系统。
它采用了物联网、云计算、大数据等技术，可以对配电房的供电设备、参数、状态进行全面监测和分析，从而提高配电系统的安全性、可靠性和效率。
本文将从系统的原理、功能及应用等方面进行探讨。
一、系统原理智能配电房综合监控系统的核心原理是将各个供电设备通过传感器连接到集中控制器，通过采集设备的运行状态、电气参数、故障信息等数据，再经过信号采集和信号处理，将数据传输到监控中心。
监控中心对数据进行分析、处理和管理，并通过人机界面向操作人员提供信息和报警。
二、系统功能1. 实时监测：智能配电房综合监控系统可以实时监测配电房中各个设备的工作状态，包括电流、电压、频率、温度等参数。
一旦发生异常情况，系统会立即报警，并将异常信息推送给相关人员，以便及时处理。
2. 远程控制：通过互联网和远程控制技术，操作人员可以实现对配电房中各个设备的远程控制。
比如，可以通过远程操作开关，实现对某个电路的切换，解决线路故障或者进行例行维护。
3. 数据分析：智能配电房综合监控系统可以对配电房中的数据进行实时分析和比对。
通过对历史数据的统计和分析，可以帮助运维人员了解配电系统的运行状况，提前预警可能发生的故障，以及优化设备的运行效率。
4. 能耗管理：系统可以实时监测配电房的能耗情况，对供电设备进行能耗分析和优化，帮助用户合理调整电力负荷，降低能源消耗。
三、系统应用智能配电房综合监控系统的应用范围广泛。
特别是在工业、商业建筑、数据中心等场所，对配电系统的安全和可靠性要求较高时，该系统可以发挥重要作用。
1. 工业领域：在大型工厂、石化、钢铁等行业中，配电设备的安全可靠性对生产运营至关重要。
智能配电房综合监控系统可以实时监测工业配电设备的状态，及时发现异常情况，并提供可行的解决方案，确保设备的正常运行。
2. 商业建筑：商业办公楼、商场、酒店等场所需要提供稳定的电力供应。
国网智能配电房综合监控系统标准国网配电房实现综合监控系统，可节约巡检时间，提高维护效果，加强电力传输质量。
那么国网智能配电房综合监控系统标准中需有什么监控功能？需支持哪些规约？这方面的信息对于集成商而言十分有必要进行了解。
一、国网智能配电房综合监控系统标准有什么功能？1、设备测温：这主要是监测开关柜线缆的温度，判断温度变化趋势，防范高温引发的电力设备运行异常。
2、电力参数：监测高低压柜、开关柜的实时参数，将获取到的电压、电流实时诊断。
3、环境质量：获取温度、湿度信息，诊断高温、潮湿故障，及时通报异常状况，避免室内环境失衡。
4、气体监测：监测SF6&O2气体情况，及时对泄漏的六氟化硫进行报警，降低气体泄漏引发的危害。
5、空调监控：采集普通空调、精密空调的各项数值，通知提供控制联动功能，进行控温。
6、水位水泵：探测水位涨幅情况，遥控水泵在线排水，解决电缆被雨水浸泡的问题。
7、消防监控：烟雾、明火探测功能，提高消防监控应急效率。
8、水浸探测：自动感知漏水故障，可根据预定方式通知风险。
9、门禁系统：有指纹、密码、人脸、刷卡等认证方式，杜绝无关紧要的人员来往配电房。
10、……二、系统特点1、103、104、Iec61850规约支持，为国网电力部门平台接入奠定可靠基础。
2、现场触控屏+web远程运维，做到线下、线上巡检管理，双管齐下。
3、预留充足的接口、安装位置，为后期系统升级、产品对接、功能扩展等方面提供支持。
4、集成完整的信息收集、数据处理、故障判断、风险告警、报表统计、联动控制等功能。
配电房上接主电网，下接用户配电，是电网关键的节点，因此了解国网智能配电房综合监控系统标准，实现符合规范的监控系统，可实现可视化监控效果，提高巡检效率，降低人工检查时间，节约整体的运维成本投入。
智能配电房综合监控系统配电房是电网系统中重要的节点，面向用户，负责对电力分配，在小区、写字楼、商场等场所中较为常见，而对于如此关键的电力站点，一般是通过智能配电房综合监控系统来管理，既能实现现场触控管理，又能达到远程运维的作用。
一、智能配电房综合监控系统的特点1、高度稳定：具有来电自启动、异常检测、备用电池等特性，确保无网络、无市电的状态下依旧可以持续运转。
2、数据安全：软硬件一体化结合，内置大容量存储装置，可长期存储采集信息，可以随时读取。
3、升级扩展：系统有丰富的接口，预留了数据接口，当需要增加监控功能时，用线路接入，进行简单配置即可。
4、操作简单：功能完善、多样化，图形化的交互界面，中文显示，操作方便、容易理解。
二、智能配电房监控系统的功能1、触控管理：在配电房现场安装有触控屏幕，工作人员可以现场查询相关信息。
2、水位检测：感应电缆沟的水位变化状态，水位升高时自动报警。
3、水泵遥控：控制水泵启动开关，不用到现场就能排出电缆沟过多的积水。
4、温湿度采集：感应温湿度的动态变化，并在传感器以及后台中即时显示。
5、空调监控：远程控制空调，更变运行状态，实现远程控温、控湿。
6、烟雾感应：对烟雾、明火之类的信息能即时感应，并报警。
7、加湿机控制：增加空气湿度，防止空气干燥，避免设备被静电击穿。
8、除湿机控制：降低湿度，确保恒湿状态，防止设备短路。
9、线缆测温：监测电力缆线温度高低。
10、SF6&O2采集：采集六氟化硫的含量信息。
11、甲烷监测：监测甲烷在空气中的含量。
12、臭氧监测：感应臭氧在空气中的占比。
13、……智能配电房综合监控系统是一套综合型的系统，支持手机、电脑远程管理，极大方便了工作人员的工作，而报警、控制等功能，有效提升了故障处理效率，确保配电房运行不间断，减少失窃、火灾、高温、潮湿、漏水等因素对配电房的影响。
配电站所物联网综合监控系统技术方案--基于Tip3000核心平台的智能环网柜、高压开关柜、保护开关、母线电缆无线测温、环境、有害气体以及腐蚀电缆气体、安防、消防火灾、灯光、风机、除湿机控制以及图像监控的开闭所综合监控系统目录1 概述 (3)2 系统总体设计 (5)2.1系统总体架构 (5)2.2软件架构设计 (6)2.3网络拓扑设计 (8)3 系统功能设计 (10)3.1功能结构图 (10)3.2智能环境监测子系统 (10)3.3电缆无线测温监测子系统 (10)3.4环网柜远动子系统 (11)3.5高压开关柜监测子系统 (11)3.6继保开关(刀闸)监测子系统 (12)3.7设备控制子系统 (12)3.8安全防护子系统 (13)3.9视频监控子系统 (13)3.10火灾报警及消防子系统 (18)3.11门禁控制子系统 (18)3.12联动配置子系统 (19)3.13巡检管理子系统（可扩展） (20)4 系统功能特点 (22)5 系统主要设备及参数 (24)5.1HT510智能配电房一体化监控装置 (24)5.2HT501站端监控主机（机架式设备） (27)5.3有线红外测温仪 (30)5.4无线测温传感器 (31)5.5高速高清网络摄像球机 (32)5.6环境传感器（大气压力、雨量传感器等不再介绍） (33)5.7智能空调遥控器 (37)5.8红外双鉴探测器 (38)1概述供电公司配电房开闭所由于数量较多、分布较广等原因，具有分散、地理环境情况变化多端、覆盖面广、用户众多，容易受用户增容和城市建设影响等特点。
开闭所的监控对配电自动化管理、线损分析、负荷预测、电力需求管理具有重大意义。
传统的解决方案就是分别安装环网柜、开关柜、变压器等监测设置，以及报警、视频以及环境监控等系统等，但是这些系统具有如下问题：1、很多装置没有联网，只是在本地监测和控制；2、联网的各系统之间独立运行，形成监控“孤岛”现象，无法有效的进行管理，也达不到安全管理的效果。
配电房智能监控系统设计摘要作为配电房的基础设施，对于配电房的高效稳定运行至关重要。
本文以提高对重启配电房运行环境的智能监控能力为目标，研究并设计了基于物联网技术的配电房智能监控系统，该系统由视频监控管理和数据库管理构成。
借助该系统，可以仔细、精确地感测配电房内的温度，湿度和其他数据，并将其快速有效地发送到用户终端，以便用户了解内部环境和设备状态，提高了效率，整合了配电房数据，实现了数据交换，优化了配电房检测数据，促进了配电房的补充。
首先，整理阅读相关文献，对论文研究背景、研究意义进行分析和总结；其次，通过对配电室系统功能的深入分析和调研，阐述了系统需求，并进行了相应的功能模块设计。
此外，本研究还制定了数据验证标准和数据通信协议，以提高系统的管理效率。
关键词：配电房；智能监控；监控系统；系统设计1.配电房智能监控系统设计该项目的实施涉及利用物联网技术的力量构建高效的配电室运行监控系统。
该创新系统旨在整合所有相关配电室数据，实现无缝数据交换和优化检测流程。
此外，该系统的运行控制能力是自动化的，能够高效地对接配电室运行，从而降低人工巡检的成本。
系统的数据采集功能可以通过控制器采集各种环境信息，通信功能可以实现监控终端与监控主站之间的无线通信。
控制功能则负责与安装在配电室内的终端设备进行通信，实现对配电室内各种运行环境控制设备的控制。
总体而言，该系统显着提升了配电室的自动化和管理能力，同时保证了供电系统的安全和高效。
2.配电房系统功能需求分析2.1系统及结构概述本文提出了一种智能配电室监控系统，最大限度地发挥了嵌入式系统开发技术和网络通信技术的潜力。
其具有以下功能和特点：（1）配电房智能监控系统具有自动化、智能化、数据自动采集、电源智能检测等功能和特点。
在本文档中，我们对市场上现有的常规传感器产品进行了对比分析，选择性价比更高的设备，对当前配电房系统中常见的设备类型和功能进行巡检数据自动采集。
（2）数据传输采用以太网通信，身份分布式系统选用51片单片机控制监控系统，实现检测和传输所需的网络协议栈。
... . .配电站所物联网综合监控系统技术方案--基于Tip3000核心平台的智能环网柜、高压开关柜、保护开关、母线电缆无线测温、环境、有害气体以及腐蚀电缆气体、安防、消防火灾、灯光、风机、除湿机控制以及图像监控的开闭所综合监控系统目录1 概述32 系统总体设计52.1系统总体架构52.2软件架构设计62.3网络拓扑设计83 系统功能设计103.1功能结构图103.2智能环境监测子系统103.3电缆无线测温监测子系统103.4环网柜远动子系统113.5高压开关柜监测子系统113.6继保开关(刀闸)监测子系统123.7设备控制子系统123.8安全防护子系统133.9视频监控子系统133.10火灾报警及消防子系统183.11门禁控制子系统183.12联动配置子系统193.13巡检管理子系统（可扩展）204 系统功能特点225 系统主要设备及参数245.1HT510智能配电房一体化监控装置245.2HT501站端监控主机（机架式设备）265.3有线红外测温仪295.4无线测温传感器295.5高速高清网络摄像球机305.6环境传感器（大气压力、雨量传感器等不再介绍）32 5.7智能空调遥控器365.8红外双鉴探测器371概述供电公司配电房开闭所由于数量较多、分布较广等原因，具有分散、地理环境情况变化多端、覆盖面广、用户众多，容易受用户增容和城市建设影响等特点。
开闭所的监控对配电自动化管理、线损分析、负荷预测、电力需求管理具有重大意义。
传统的解决方案就是分别安装环网柜、开关柜、变压器等监测设置，以及报警、视频以及环境监控等系统等，但是这些系统具有如下问题：1、很多装置没有联网，只是在本地监测和控制；2、联网的各系统之间独立运行，形成监控“孤岛”现象，无法有效的进行管理，也达不到安全管理的效果。
3、目前配电站所有门锁都采用机械锁，也就是说随便配一把钥匙可将各设备室的门全部打开，从而存在很大的安全隐患，一方面，外来人员用借到的钥匙就可随心所欲开启任何房门，也无法记录开启时间，这不仅可能出现物品被盗，甚至可能开错设备室的门而误入带电间隔，出现人员伤亡的事故。
另方面，当钥匙丢失了时，更是存在前面所述的安全隐患。
4、目前配电站的巡视都是通过手工记录的方式进行，会出现代签、统计费时费力，无法做到实时监控和管理。
5、多系统并存不但增加了投资成本，后期的维护成本也大大增加，并且多个厂家的设备同时运行，也会产生扯皮现象，浪费业主的时间和精力。
电科恒钛根据开闭所实际情况，结合多年的变电站和开闭所的运行管理的经验，采用Tip3000核心技术平台和HT500系列智能监控终端，实现了智能环网柜DTU运行监控、高压开关柜带电显示、电流电压等负载运行监控、母线测温检测，电缆测温监控、环境监控、安防监控、采暖通风、灯光、风机、除湿机控制等功能，并可以通过增加设备扩展智能门禁、SF6、02、H2S,O3等有害气体在线监测等功能。
实现动力环境各数据的检测与设备控制，实现动力环境最优化，避免运行环境的失控导致配电设备运行故障，保证维护人员安全，延长设备使用寿命，减少配电房粗放式管理导致成本过高，同样实现配电动力环境的分布式远程管理。
1.开闭所智能环境监控平台以“智能控制”为核心，通过物联网技术的集成应用，实现开闭所环境的全天候状态监视和智能控制。
2.平台以网络通信为核心，完成站端音视频、环境数据以及安全防等数据的采集和监控，并将以上信息远传到监控中心。
3.平台把环境、视频、通风、照明、安全防、消防、一次设备辅助监控等所有监控量在监控系统主界面上进行一体化显示和控制，不得分系统孤立显示和控制。
系统监控应提供视频监控和图表监控两种监控模式。
4.平台可以设置系统的环境监测、视频监控、空调及设备联动等各子系统之间进行联动，还可以通过硬件和软件的方式和站自动化系统进行联动，应能实现用户自定义的设备联动，包括现场设备操作联动视频、综合自动化系统告警联动门禁视频等。
并可以根据现场需求，完成自动的闭环控制和告警，如自动启动/关闭空调、自动启动/关闭风机、自动启动/关闭排水系统等。
5.系统所有操作以及报警确认，都需要保留详细的日志并生成相应报表2系统总体设计2.1系统总体架构根据《开闭所管理制度》、《开闭所操作规程》以及《电力安全生产条例》等文件精神，结合我公司实际应用案例，采用分布式和模块化架构，把开闭所综合监控系统分为站端设备和软件系统两部分。
站端设备以HT500系列站端监控主机为核心，能够接入开关柜、环网柜、变压器传感器或智能设备，温湿度等环境传感器，在线式红外母线温度传感器，电缆无线测温设备，SF6和O2传感器，H2S传感器以及O3传感器。
对射/红外等安防设备、消防主机设备，一路门禁、8-24路灯光/空调以及风机的控制等功能。
并可以通过扩展实现图像抓拍、SF6泄露报警、消防报警等功能。
HT500监控主机采用TCP/IP有线方式或者3G(4G)/CDMA/GPRS等无线方式和中心进行联网。
2.2软件架构设计根据国网相关文件精神，结合我公司实际应用案例，现把开闭所综合监控系统分为三级中心、五大功能子系统。
一、三级中心开闭所综合监控系统（以下简称“系统”）为分层、分区的分布式结构，按开闭所综合监控地区级主站系统（以下简称“地区级主站”）、开闭所综合监控集控站级主站系统（以下简称“集控站级主站”）和开闭所综合监控站端系统（以下简称“站端系统”）三级构建，如下图所示。
说明：目前实际使用情况一般采用市级中心和集控站两级监控模式。
二、系统功能结构设计2.3网络拓扑设计目前，对于开闭所监控系统通常有以下几种传输方式：1、已有以太网的开闭所：每个开闭所主机需要一个RJ45网口和一个IP地址即可。
2、仅有2M光纤接口：配置一台2M--以太网桥，通过光电转换，提供以太网接口。
3、没有以太网和光纤的开闭所：可以选择如下两种方式：1）就近租用电信运营商的以太网或者光纤：适合于小区运营商网络连接较为方便的地方。
2）租用电信运营商的无线网络：采用3G、4G路由器接入的方式，可以使用公网或者组成VPN专网。
本方案需要向运营商缴纳网络使用费用和购买VPN服务器。
总之，通过各种技术手段，配备以太网为最优化和成本最低的传输方式。
配电柜温湿度烟雾门磁红外领导室IE 浏览值班室IE 浏览前置工作站数据库服务器网络短信服务器3系统功能设计3.1功能结构图3.2智能环境监测子系统环境数据采集设备安装在开闭所，通过采集和传输技术，可以实时监测开闭所的工作环境（如：温度、湿度、漏水、水位、有害气体(SF6,H2S,O3)等）；当检测到环境量出现异常时，可及时显示、报警，并可通过通信网络将数据上传至系统平台。
站端设备包含各种传感器（温度、湿度、漏水、水位、有害气体等）。
系统平台可以直观的显示出被监测量的大小或状态，以及被监测量的实时值或各种故障发生的情况。
3.3电缆无线测温监测子系统电力系统正向着大电网高可靠性、高自动化水平的方向迅猛发展。
随着社会用电量的日益增加，电网中众多高压电气设备本身、设备之间的联接点，随着负荷的增大，氧化、电阻增大、再度升温直至酿成事故。
因此，电力系统不惜人力、财力，采取多种措施监测高压联接点的温升。
实现温度监测主要有以下几种方式：1)光纤温度监测：光纤温度监测系统采用光导纤维传输温度信号，可准确测量高压触点的运行温度，然而，用于光纤表面可能受到污染，将导致光纤沿面放电，直接影响电力系统的安全运行，至今无法解决。
2)红外温度监测：红外测温监测采用红外测温方式，但极易受环境灰尘及周围的电磁场影响，另外开关柜的空间非常狭小，受开关柜体结构的限制，无法安装红外测温探头，制约了红外测温的应用。
3)无线温度监测：无线测温系统采用频率为2.4G电磁波传输信号，直接安装在高压设备上，温度测量准确，可以彻底解决电气绝缘问题，可以测量室外任何高压带电体有温度事故隐患点的温度。
3.4环网柜远动子系统3.4.1系统接入该系统可集成智能环网柜DTU在线监测系统功能，可支持环网柜的实时状态监测与运动控制3.5高压开关柜监测子系统3.5.1功能概述通过开关柜数据采集系统或模块单元输出RS485采集信号，与HT502监控主机通信，后端数据采集服务器实时采集各种信号量状态遥测遥信数据，中心软件集成该开关柜实时监测子系统，主要完成开闭所动力配电柜、高压开关柜的运行状态、负载参数等数据采集与监测预警，包括电压、电流、触点温度等，以及各种设备的供电情况的监视。
3.6继保开关(刀闸)监测子系统3.6.1功能概述刀闸（保护开关）断开与闭合状态作为输变电生成运行过程中重要监护参数，需要实时监控其当前的状态，以便掌控相关设备的运作是否正常1)、接入刀闸（保护开关）的断开与闭合的状态信号，有助于实时了解站所有相关刀闸开关的当前状态；2)、结合系统中集成站各个角落视频画面，可更加直观的观察到实际室外刀闸（保护开关）的断开与闭合动作发生时当前设备的实际状态是否与操作一致，减少存在的潜在安全隐患；3）、系统中集成的一系列联动响应功能，还能在夜间视线不清晰的情况下，在接受到刀闸开关动作信号时，主动打开相应位置的照明灯光，自动弹出视频，响应实时画面监控。
3.7设备控制子系统3.7.1功能概述系统平台可以实现对任意指定的监控场所，在任意时间计划，对任何发生的事件/组合事件（传感设备探测、视频监控图像分析等事件），制定出详细的站端设备、语音、灯光、摄像头等任意设备的关联动作计划，进行智能设备联动。
3.8安全防护子系统防盗报警系统通过灵活配置，实时反映探测器的布、设防、报警及各种状态，对报警信息进行及时提示。
在设定的布防时间，实行入侵监控。
并且报警系统可以同时联动该区域的照明系统、闭路电视监控以及门禁等系统。
◆可手动布撤防和自动布撤防（每个防区可设置5个时间段）◆结合硬件可控制报警主机每个子系统（用户）的布撤防。
◆可按需求设置分区图、防区图、子防区图◆可按需要设置报警后弹出相关地图◆地图上还可设置联动摄像机、门禁等，并直接在地图上控制◆可自定义的报警后语音提示◆完善的事件记录，供事后查询3.9视频监控子系统视频监控子系统分为两种方案，第一种在没有以太网的开闭所，可以采用串口摄像头，平常不录像，当出现报警等情况时进行联动抓拍，抓拍的图片可以传送至中心平台上。
第二种方案是有以太网的配电网，完全可以采用数字监控系统，实现专业监控功能。
一、报警抓拍式监控：(1)安装安防摄像头，可监视开闭所/开闭所即时情况；(2)支持帧率、码流、分辨率可通过软件操作界面进行参数设定，也可按预先设置的方案自动调整；(3)报警联动拍照功能：支持开闭所/开闭所事故报警、消防报警、防盗报警、防火报警、电力设备水浸报警、门禁报警、非法闯入及画面异动报警等多种报警类别联动拍照上传功能；当发生报警时，能联动相关设备，如启动警笛等，相关设备启动后，在设定的时间自动关闭；报警发生后，开闭所/开闭所安防摄像头向客户端和监控中心发送报警信息，并同时启动拍照功能；(4)可设定非法闯入应用：设定监控围，当有可疑人物闯入时，联动报警、拍照等并向主站告警；二、专业级监控：专业级视频监控系统基于数字硬盘录象机硬件设备，并以网络视频集中监控系统管理软件为核心，执行强大的系统功能。
