一、工程概述门禁系统是现代建筑中重要的安全防范设施，主要包括门禁控制器、读卡器、电锁、门磁、门禁管理软件等组成部分。
为确保门禁系统工程施工质量，特制定本规范。
二、施工准备1. 施工前，应了解工程图纸，熟悉门禁系统的功能、性能及施工要求。
2. 准备施工所需的工具、材料，如电线、电缆、插座、开关、电锁、读卡器、门磁、门禁管理软件等。
3. 施工人员应具备一定的电工知识和实践经验，熟悉门禁系统的安装、调试和维护。
三、施工步骤1. 线路敷设（1）根据设计图纸，确定门禁系统线路走向，做好线路敷设的规划和安排。
（2）线路敷设前，应检查线缆的规格、型号、外观和导通检查，其电阻值不小于相关标准。
（3）竖线槽出线处优先使用机械开孔，设备箱与竖线槽之间的连接采用镀锌线槽或波纹管配杯疏连接，排列整齐，线路标识清晰。
2. 设备安装（1）设备安装前，应检查设备的规格、型号、数量、质量等是否符合要求。
（2）设备箱安装牢固，与其它设备和设备箱及管线不相防碍，设备摆放整齐，线路标识清晰，便于检修。
（3）设备安装完成后，应进行通电测试，确保运行正常。
3. 软件安装与调试（1）根据门禁系统功能要求，安装门禁管理软件。
（2）调试门禁系统，确保各设备运行正常，读卡、电锁、门磁等部件功能齐全。
（3）设置门禁系统参数，如权限、时间段、读卡器等。
四、注意事项1. 线路敷设时，注意保护线缆，避免损坏。
2. 设备安装时，注意设备摆放整齐，便于检修。
3. 软件安装与调试过程中，注意参数设置，确保门禁系统功能正常。
4. 施工过程中，注意安全，遵守操作规程。
五、验收标准1. 线路敷设符合设计要求，无损坏。
2. 设备安装牢固，摆放整齐，线路标识清晰。
3. 软件安装与调试正常，门禁系统功能齐全。
4. 验收合格后，做好门禁系统使用说明，培训相关人员。
本规范适用于各类门禁系统工程施工，如有未尽事宜，可根据实际情况进行调整。

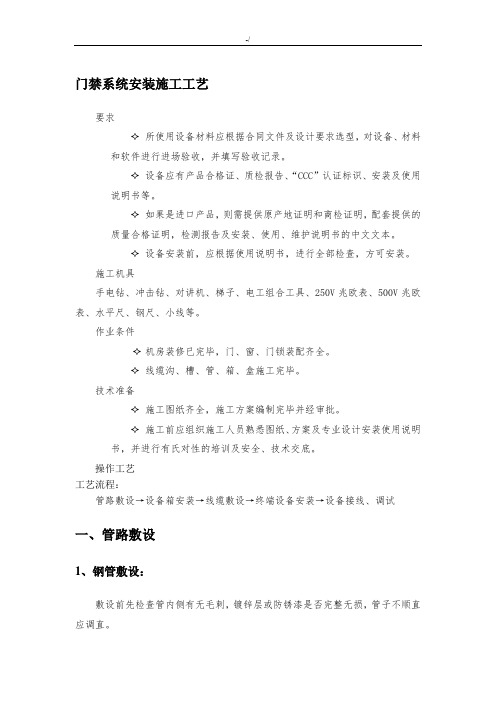

门禁系统安装施工工艺要求✧所使用设备材料应根据合同文件及设计要求选型，对设备、材料和软件进行进场验收，并填写验收记录。
✧设备应有产品合格证、质检报告、“CCC”认证标识、安装及使用说明书等。
✧如果是进口产品，则需提供原产地证明和商检证明，配套提供的质量合格证明，检测报告及安装、使用、维护说明书的中文文本。
✧设备安装前，应根据使用说明书，进行全部检查，方可安装。
施工机具手电钻、冲击钻、对讲机、梯子、电工组合工具、250V兆欧表、500V兆欧表、水平尺、钢尺、小线等。
作业条件✧机房装修已完毕，门、窗、门锁装配齐全。
✧线缆沟、槽、管、箱、盒施工完毕。
技术准备✧施工图纸齐全，施工方案编制完毕并经审批。
✧施工前应组织施工人员熟悉图纸、方案及专业设计安装使用说明书，并进行有氏对性的培训及安全、技术交底。
操作工艺工艺流程：管路敷设→设备箱安装→线缆敷设→终端设备安装→设备接线、调试一、管路敷设1、钢管敷设：敷设前先检查管内侧有无毛刺，镀锌层或防锈漆是否完整无损，管子不顺直应调直。
1.1暗敷设a.砌墙立管：钢管宜置于墙中心，然后按标高将接线盒稳好。
b.混凝土墙、板配管：可将盒、箱焊在钢筋上，敷管时每隔1m用铅丝绑扎固定。
1.2明敷设a.敷管时，先将管卡一端的螺钉拧进一半，然后将管敷设在管卡内，逐个将螺钉拧牢。
使用铁支架时，可将钢管固定在支架上，不得将管焊接在其他管道上。
b.水平或垂直敷设时配管的允许偏差值：管路在2m以内时，偏差为3mm，全长不应超过管子内径的1/2。
1.3室处管路敷设a.室外埋地敷设的电缆导管，壁厚应大于2mm，埋深不应小于0.8m。
b.室外导管的管口应设置在盒、箱内。
所有管口穿入线缆后应做密封处理。
1.4管路连接a.管与管的连接●管箍丝扣连接：套丝不得有乱扣现象，管箍必须使用通丝管箍。
上好管箍后，管口应对严，外露丝扣不应多于2扣。
●套管连接：只用于暗配管且管壁厚大于2mm非镀锌导管。
套管长度为连接管径的2.2倍；连接管口的对口处应在套管的中心，焊口应焊接牢固严密。
建筑智能门禁工程施工及验收标准随着科技的不断发展，建筑智能化已成为现代社会的必然趋势。
在建筑智能化的各项工程中，智能门禁系统作为安全管理的重要组成部分，具有极其重要的作用。
为了确保智能门禁工程的质量，必须规范施工和验收标准。
本文将对建筑智能门禁工程的施工及验收标准进行详细探讨。
1. 施工标准1.1 设计规范：在进行智能门禁工程的施工前，必须充分遵循相关设计规范，如国家建筑智能化相关标准、电气规范等。
设计要合理、合法，满足用户需求，确保智能门禁系统的功能完善且稳定。
1.2 施工工艺：施工过程中，必须按照设计要求选用合适的材料和设备，进行严格的工艺控制。
施工人员应具备相关资质和经验，保证施工质量达标。
1.3 安装调试：在智能门禁系统施工完成后，必须进行严格的安装调试工作。
对系统各部件的连接、设置、功能测试等工作要认真进行，确保系统稳定可靠、运行正常。
2. 验收标准2.1 安全性验收：智能门禁系统是建筑安全管理的重要环节，安全性验收是不可或缺的一部分。
验收人员要检查系统的密封性、稳定性，确保系统无漏洞、无故障，保证安全性能符合标准要求。
2.2 功能性验收：智能门禁系统的功能包括刷卡、密码、指纹等多种识别方式，功能性验收就是要检测这些功能是否正常、敏捷。
验收人员要对系统的各项功能进行全面测试，确保功能完备、齐全。
2.3 可靠性验收：智能门禁系统要保证长期稳定运行，可靠性验收是必不可少的环节。
验收人员要对系统的可靠性进行全面检查，确保系统在各种环境条件下均能正常工作。
2.4 环境适应验收：建筑环境多变，智能门禁系统要适应各种复杂环境。
验收人员要对系统的环境适应能力进行测试，确保系统能够在各种环境下正常运行。
综上所述，建筑智能门禁工程的施工及验收标准是确保系统质量的关键。
只有严格按照相关标准要求进行施工和验收，才能保证智能门禁系统的功能完善、稳定可靠、安全性强。
希望各相关从业者能够重视建筑智能门禁工程的施工及验收标准，为建筑智能化发展贡献力量。

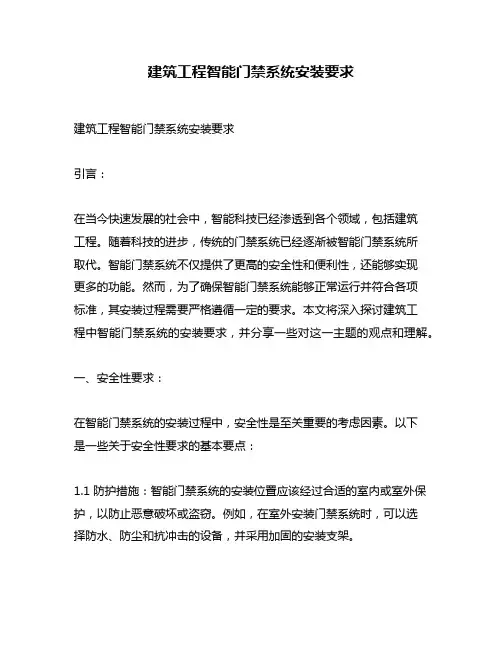

建筑工程智能门禁系统安装要求建筑工程智能门禁系统安装要求引言：在当今快速发展的社会中，智能科技已经渗透到各个领域，包括建筑工程。
随着科技的进步，传统的门禁系统已经逐渐被智能门禁系统所取代。
智能门禁系统不仅提供了更高的安全性和便利性，还能够实现更多的功能。
然而，为了确保智能门禁系统能够正常运行并符合各项标准，其安装过程需要严格遵循一定的要求。
本文将深入探讨建筑工程中智能门禁系统的安装要求，并分享一些对这一主题的观点和理解。
一、安全性要求：在智能门禁系统的安装过程中，安全性是至关重要的考虑因素。
以下是一些关于安全性要求的基本要点：1.1 防护措施：智能门禁系统的安装位置应该经过合适的室内或室外保护，以防止恶意破坏或盗窃。
例如，在室外安装门禁系统时，可以选择防水、防尘和抗冲击的设备，并采用加固的安装支架。
1.2 身份验证安全性：智能门禁系统的身份验证功能应具备高度的安全性。
这可以通过采用密码、指纹识别、人脸识别等多种身份验证方式来实现。
同时，确保通信和数据存储过程中对个人信息的保护，以防止信息泄露和非法访问。
1.3 应急措施：智能门禁系统应具备应急措施，例如，在断电或网络中断的情况下，系统应自动切换到备用电源或脱机模式，并保证仍然能够正常工作。
二、技术要求：除了安全性要求外，智能门禁系统的安装还需要满足一系列技术要求，以确保系统能够发挥最佳性能。
以下是一些关于技术要求的要点：2.1 通信要求：智能门禁系统通常需要与其他设备进行通信，例如安全监控系统、楼宇管理系统等。
因此，在设计和安装系统时，需要确保系统具备良好的通信能力和兼容性，以便与其他设备进行无缝连接。
2.2 设备可靠性：智能门禁系统的设备应具备较高的可靠性，以确保系统长时间稳定运行。
在选购设备时，应选择可靠的品牌和供应商，并进行充分的设备测试和验证。
2.3 功能要求：根据具体需求，智能门禁系统可能需要实现一些特定的功能，例如访客管理、会议室预约、员工考勤等。
门禁系统安装工程标准规范1. 引言门禁系统是一种用于控制人员进出特定区域的设备，它在保障安全性和方便性方面发挥着重要作用。
本标准规范旨在确保门禁系统的安装工程符合特定的要求，保证整个系统的性能和可靠性。
2. 设计要求2.1 安全性要求 - 门禁系统应具备防火、防水、防爆等安全措施，确保系统在各种复杂环境下能够正常运作。
- 门禁设备的防撬性能应达到一定要求，保障系统不易被非法入侵者破坏。
2.2 可靠性要求 - 系统应具备出色的稳定性和抗干扰能力，能够正常工作且减少误判率。
- 门禁设备应具备灵敏的识别速度，实现快速准确的人员身份识别。
2.3 方便性要求 - 门禁系统应提供简洁易懂的操作界面，方便管理员进行系统设置和管理。
- 门禁设备的识别方式应多样化，支持刷卡、密码、指纹等多种认证方式。
3. 安装流程3.1 器材准备•根据项目需求，准备相应的门禁控制器、读卡器、电磁锁等设备，并确保其质量符合标准要求。
•准备必要的配件和连接线缆，如门禁控制器与读卡器之间的串联线、电磁锁的供电线等。
3.2 安装位置选择•根据实际场地状况和安全要求，选择合适的门禁设备安装位置。
•门禁设备的安装位置应方便使用者刷卡或输入密码，并能有效避免被他人窥视。
3.3 设备安装•按照设备供应商提供的安装说明，先安装门禁控制器，并将其与电源和读卡器等设备进行正确连接。
•安装读卡器时，要确保读卡器与门禁控制器之间的通信稳定，避免信号干扰。
•安装电磁锁时，要确保其与门体结构紧密相连，确保门禁设备能够有效地控制门的打开和关闭。
3.4 系统配置•根据实际需求，设置门禁系统的相关参数，如人员姓名、刷卡权限、开门时段等。
•对门禁系统进行测试，验证系统的功能和稳定性，确保其正常工作。
4. 质量控制4.1 安装质量检查•在门禁安装完成后，进行一次全面的质量检查，确保系统的安装符合规范要求。
•检查门禁设备的安装牢固性，防止设备松动或脱落。
•检查门禁系统的各项功能是否正常，如刷卡、密码输入、开门、报警等。
中兴力维门禁系统安装工艺规范（控制器、读卡器、电控锁）V1.02008年1月10日深圳中兴力维技术有限公司发 布目 录前言 (3)一、智能门禁控制器安装、接线规范 (4)1．1、控制器安装方法 (5)1．2、布线工艺规范 (5)1．2．1、取电 (5)1．2．2、布线工艺要求 (6)1．3、设备安装位置 (7)1．4、安装注意事项 (8)1．5、安装步骤说明 (8)二、读卡器的安装 (9)2．1、感应头安装方法 (9)2．2、感应头安装位置 (10)2．3、感应头布线工艺要求详见门禁布线工艺要求 (10)三、电控锁安装规范 (11)3．1、智能脉冲锁安装规范 (11)3．1．1、安装步骤 (11)3．1．2、安装注意事项 (16)3．1．3、安装过程所需工具介绍 (18)3．1．4、锁扣类型及型号介绍 (19)3．2、磁力锁的安装接线规范 (20)3．3、电插锁安装规范 (22)四、智能门禁系统应用示意图...................................错误！未定义书签。
前言本规范是为指导和规范工程人员进行门禁系统安装的作业指导本规范由中兴力维技术限公司工程管理部提出归口。
本规范起草部门：工程管理部。
本规范主要起草人：本规范批准人：本规范于 2008年2月首次发布。
一、智能门禁控制器安装、接线规范门禁系统组成：9处理与控制单元部分9包括门禁控制器、控制器的电源部分9身份识别单元部分主要由读卡器组成9电锁与执行单元部分电锁与执行单元部分包括各种电子锁具、三辊匝、挡车器等控制设备9传感与报警单元部分传感与报警单元部分包括各种传感器、探测器和按钮等设备9线路及通讯单元部分门禁控制器应该可以支持多种联网的通讯方式，如RS232、485或TCP/IP等9管理与设置单元部分管理与设置单元部分主要指门禁系统的管理软件、发卡与权限管理1．1、控制器安装方法a．控制器应尽量装在房屋内，以减少人为破坏的机会。

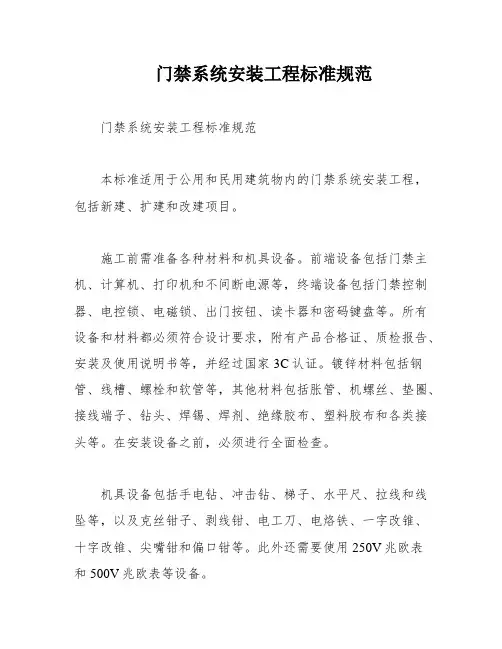

门禁系统安装工程标准规范门禁系统安装工程标准规范本标准适用于公用和民用建筑物内的门禁系统安装工程，包括新建、扩建和改建项目。
施工前需准备各种材料和机具设备。
前端设备包括门禁主机、计算机、打印机和不间断电源等，终端设备包括门禁控制器、电控锁、电磁锁、出门按钮、读卡器和密码键盘等。
所有设备和材料都必须符合设计要求，附有产品合格证、质检报告、安装及使用说明书等，并经过国家3C认证。
镀锌材料包括钢管、线槽、螺栓和软管等，其他材料包括胀管、机螺丝、垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布和各类接头等。
在安装设备之前，必须进行全面检查。
机具设备包括手电钻、冲击钻、梯子、水平尺、拉线和线坠等，以及克丝钳子、剥线钳、电工刀、电烙铁、一字改锥、十字改锥、尖嘴钳和偏口钳等。
此外还需要使用250V兆欧表和500V兆欧表等设备。
施工条件包括管理室内土建工程必须内装修完毕，门、窗、门锁装配齐全完整。
管理室内、弱电竖井、建筑内其他公共部分及外围的布线线缆沟、槽、管、箱、盒施工完毕。
各预留孔洞、预埋件的位置，线管的管径、管路的敷设位置等均应符合设计施工要求。
门禁系统安装的操作工艺包括工艺流程和操作方法。
管路预埋需要参考相关管路预埋XXX标准内容。
控制器箱的安装需要注意箱体板与建筑物表面配合严密，严禁采用电焊或气焊将箱体与预埋管口焊在一起。
控制器箱的交流电源应单独走线，严禁与信号线和低压直流电源线穿在同一管内。
线缆敷设需要注意排列整齐，不拧绞，尽量减少交叉，交叉处粗线在下，细线在上。
管内穿入多根线缆时，线缆之间不得相互拧绞，管内不得有接头，接头必须在线盒（箱）处连接。
3.2.3.3 控制器箱到天花的走线必须加套管埋入墙内或用铁水管加以保护，以提高防盗系统的防破坏性能。
3.2.3.4 所敷设的线缆两端必须做标记，屏蔽电缆的屏蔽层均需单端可靠接地。
3.2.4 终端设备安装3.2.4.1 终端设备安装时要与相关专业配合在门框、门扇上开孔。

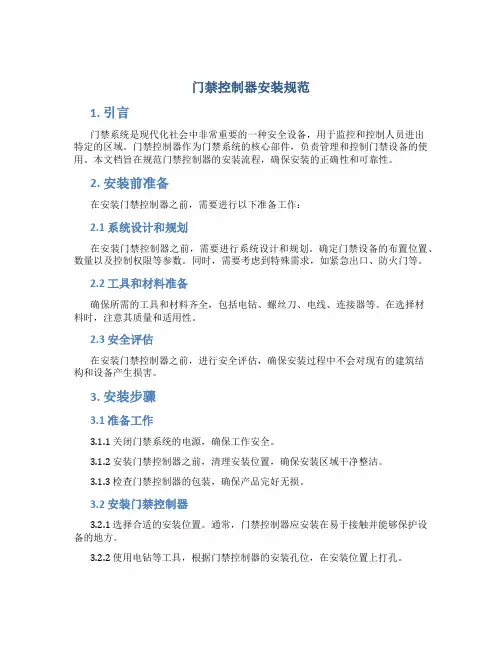

门禁控制器安装规范1. 引言门禁系统是现代化社会中非常重要的一种安全设备，用于监控和控制人员进出特定的区域。
门禁控制器作为门禁系统的核心部件，负责管理和控制门禁设备的使用。
本文档旨在规范门禁控制器的安装流程，确保安装的正确性和可靠性。
2. 安装前准备在安装门禁控制器之前，需要进行以下准备工作：2.1 系统设计和规划在安装门禁控制器之前，需要进行系统设计和规划。
确定门禁设备的布置位置、数量以及控制权限等参数。
同时，需要考虑到特殊需求，如紧急出口、防火门等。
2.2 工具和材料准备确保所需的工具和材料齐全，包括电钻、螺丝刀、电线、连接器等。
在选择材料时，注意其质量和适用性。
2.3 安全评估在安装门禁控制器之前，进行安全评估，确保安装过程中不会对现有的建筑结构和设备产生损害。
3. 安装步骤3.1 准备工作3.1.1 关闭门禁系统的电源，确保工作安全。
3.1.2 安装门禁控制器之前，清理安装位置，确保安装区域干净整洁。
3.1.3 检查门禁控制器的包装，确保产品完好无损。
3.2 安装门禁控制器3.2.1 选择合适的安装位置。
通常，门禁控制器应安装在易于接触并能够保护设备的地方。
3.2.2 使用电钻等工具，根据门禁控制器的安装孔位，在安装位置上打孔。
3.2.3 将门禁控制器固定在安装位置上。
使用螺丝等固定设备，确保门禁控制器稳固牢固。
3.3 连接设备3.3.1 首先，将门禁控制器与电源连接。
确保电源的稳定性和可靠性。
3.3.2 根据系统设计，连接门禁控制器和门禁设备。
根据门禁设备的类型和通信方式，选择合适的连接方式。
3.3.3 连接门禁控制器与计算机或网络设备。
确保通信连接的稳定性和可靠性。
3.4 配置门禁控制器3.4.1 打开门禁控制器的电源，确认设备正常工作。
3.4.2 进入门禁控制器的管理界面，进行系统配置。
配置包括门禁设备的信息、用户权限、开放时间段等。
3.4.3 完成门禁控制器的配置后，保存设置并进行测试。
门禁工程施工规范一、施工前的准备工作1.1 设计方案：在施工前，首先要根据项目需求制定详细的设计方案，包括系统架构、设备选型、布线方案等。
1.2 材料准备：根据设计方案，提前准备好所需的材料，如线材、管材、控制器、读卡器、电锁等。
1.3 工具准备：准备相应的施工工具，如剥线钳、网线钳、螺丝刀、电钻等。
1.4 人员准备：组织具备相关资质的施工人员，进行技术培训和安全教育。
二、施工过程中的规范操作2.1 布线规范2.1.1 布线应遵循美观、安全、可靠的原则，尽量减少线缆的长度和交叉。
2.1.2 线缆应使用合格的产品，符合国家相关标准。
2.1.3 线缆的敷设应符合设计方案，采用合适的管材进行保护。
2.1.4 线缆的连接应牢固可靠，使用专业的连接器或胶水进行固定。
2.1.5 布线过程中应避免线缆受到损坏，如弯曲、拉伸等。
2.2 设备安装规范2.2.1 控制器、读卡器、电锁等设备应安装在干燥、通风、易于操作的环境中。
2.2.2 设备安装应稳固，使用螺丝或其他固定件进行固定。
2.2.3 设备之间的连接应符合设计方案，连接线应牢固连接。
2.2.4 设备的外壳应可靠接地，以确保安全。
2.3 系统调试规范2.3.1 系统调试前，应确保所有设备安装完毕，连接线缆无误。
2.3.2 按照设计方案，对系统进行逐步调试，检查设备之间的通信是否正常。
2.3.3 对门禁系统的各项功能进行测试，如刷卡、密码、指纹等验证方式是否正常。
2.3.4 调试过程中发现问题，应及时查找原因并进行修复。
2.4 系统验收规范2.4.1 系统验收应按照设计方案和施工规范进行。
2.4.2 验收过程中，应检查设备安装是否牢固，连接线缆是否整洁。
2.4.3 对门禁系统的各项功能进行测试，确保系统运行稳定可靠。
2.4.4 验收合格后，应向甲方提供详细的施工报告和验收资料。
三、施工后的维护与保养3.1 定期对门禁系统进行巡检，确保设备运行正常。
3.2 对设备进行定期保养，如清洁、润滑等。
门禁设备安装规范及系统调试要点RS485联网通讯门禁系统示意图目录第一章门禁设备的安装与系统调试步骤 (2)门禁设备的安装 (2)第二章选用线材及工程布线 (3)第2.1节第2.2节第2.3节第2.4节布线接线注意事项 (3)网线选用及布线技巧--RS485联网门禁 (3)网线选用及布线技巧—TCP/IP网络门禁 (5)门禁控制单元---线材选用及布线技巧 (6)第三章门禁设备的安装与接线 (8)第3.1节第3.2节第3.3节第3.4节第3.5节门禁控制器的安装 (9)读卡器的安装与连接 (9)电锁及锁电源的安装与连接 (10)出门按钮的安装与连接 (12)消防联动、门磁、红外、声光报警器的安装与连接 (12)第四章门禁系统调试中的常见问题 (12)第5.1节第5.2节第5.3节门禁系统RS485总线通讯方面的问题 (12)门禁系统TCP/IP网络通讯方面的问题 (13)开不了门（电锁不动作）的问题 (13)门禁设备采购到手后，在公司里拿一台样机出来学习调试，连接好设备后按以下步骤进行调试：或者门禁设备在施工现场安装好后，按以下步骤进行调试：第一章门禁设备的安装与系统调试步骤先安装门禁设备与软件，并联机测试，再按要求调试与使用。
门禁设备的安装门禁系统的施工要做到规范，在安装前，首先要了解整个门禁系统的结构网络、功能，设计网络布局，采用RS485联网方式或者采用TCP/IP网络方式；第二合理选配单门、双门、四门控制器等，这样就可以进行布线，之后再安装门禁设备。
然后每个设备的安装及其连接请参考产品说明书。
1.1施工布线选用合适的线材与管材，进行现场布线，包括：● RS485联网通讯的布线，通讯线用于电脑与门禁控制器之间通讯的连线，选用四芯双绞屏蔽线，更远距离则选用光纤（光缆62.5/125u，多模最远距离为2.1Km）；● TCP网络通讯的布线，选用五类双绞网线，接入局域网。
●强电供应的布线，用于门禁控制器、锁电源等的供电●读卡器的布线，读卡器线用于读卡器与门禁控制器的连线，选用五类双绞屏蔽线●电锁的布线，电锁到控制器端口之间的线，采用两芯线，线径在1.0平方毫米以上。
智能门禁施工规范智能门禁系统广泛应用于多种机要部门，如银行、宾馆、机房、军械库、机要室、办公间、智能化社区、工厂等。
系统由控制机、读卡器、电锁、出门按钮、通讯转换器、管理软件、发卡机、感应卡等构成。
随着着安防科技发展旳新技术、新产品旳技术规定，本着服务社会、顾客第一旳宗旨，特制定如下规范。
一、工程施工重要材料、工具规定1、控制机、读卡器、电锁等包装应完好，材料外观不应有破损，附件、备件、工具应齐全。
2 、工程施工布线原则、线材规格型号、应符合门禁工程设计规定及原则门禁系统旳有关规定。
3 、携带好齐全旳有关单据，及资料。
二、工程施工布线技术规定门禁系统布线不仅规定安全可靠，并且要使线路布置合理、整洁，安装牢固。
线缆在建筑物内安装要保持水平或垂直，并应加套管保护和使线缆固定稳妥美观；220V强电与信号线要分开铺设，更不能穿在同一管内，距离不小于50CM；并且所有走线都必须套管，PVC 管和镀锌管都可以，避免其她工种线路敷设引起故障；若线路中间有断点，需将断点用烙铁焊上并做好绝缘解决；布线时一定要对线缆做好标记，以便后来旳安装、调试和维护。
1、电源线控制机需要220V 电源，采用三芯屏蔽线（RVVP3*1.5），一般接到专线UPS 专线供电，在某些状况下AC220V 电源也可就近接取，但应符合有关规范，要保证系统中AC220V 插座中旳地线真实接地。
2、读卡器线（读卡器—控制器）建议用六芯屏蔽线（RVVP6*0.5，其中2芯备用，如果不需要读卡器灯反馈合法卡可不接LED线；如果不用读卡器旳蜂鸣器反馈非法卡可以不接Buzzer线），数据线Data1、Data0、12V+、12v-等。
最长不可以超过30米。
屏蔽线接控制器旳GND。
读卡器原则读卡距离是5-15cm，ID卡读卡器读卡距离稍长，IC卡读卡距离稍短。
如果使用钥匙扣型感应卡读卡距离会更短一般是1－3厘米。
读卡旳方式，建议用卡片正对着读卡自然接近，用卡片从侧面迅速划过旳读卡措施不可取，不保证刷卡成功。
建筑工程中智能门禁系统的安装规范建筑工程中智能门禁系统的安装规范1. 简介在现代建筑工程中，智能门禁系统被广泛应用于各种场所，如住宅小区、写字楼、商业中心等。
该系统通过结合硬件设备和软件管理，为用户提供便捷、安全的出入门控服务。
本文将从以下几个方面探讨智能门禁系统的安装规范。
2. 安装位置的选择智能门禁系统的安装位置是确保系统正常运行和有效使用的关键。
在选择安装位置时，应考虑以下几点：a. 出入口：系统应位于主要出入口附近，方便人员进出；b. 高度：设备应安装在合适的高度，方便人员操作和读取设备；c. 环境：选择不易受到气候和环境因素影响的位置，例如阳光暴晒或潮湿环境。
3. 设备选型与安装根据具体需求和场所特点，选择适合的智能门禁设备并进行正确安装是确保系统正常运行的关键。
a. 门禁控制器：选择功能全面、性能稳定的门禁控制器，确保系统的可靠性；b. 门禁读卡器：根据安全性要求选择合适的读卡器，如卡片式、指纹式或人脸识别式等；c. 门禁锁具：选择质量优良、结构稳固的门禁锁具，保证安全性和耐用性；d. 接线与布线：按照设备供应商提供的接线图，进行正确的接线和布线，避免因接线错误而导致系统故障或安全隐患。
4. 系统配置与调试安装完成后，对智能门禁系统进行配置和调试，以确保系统工作正常，并满足特定需求。
a. 软件设置：通过系统管理软件，对门禁权限、时间段等进行合理配置，实现不同用户的权限管理；b. 报警设置：设置系统的报警参数，如非法闯入、门未关等，确保安全性；c. 测试与调试：对门禁设备进行全面测试和调试，确保各个设备正常工作，并检查系统的稳定性。
5. 用户指导与培训为了更好地使用智能门禁系统，对用户进行指导和培训是必要的。
包括以下内容：a. 使用说明：向用户提供使用说明，教授如何正确使用门禁系统的各项功能；b. 紧急情况处理：指导用户在紧急情况下如何处理系统故障、断电等情况，保证应急措施的有效性；c. 维护保养：教导用户对门禁设备进行日常维护，并保养设备以延长使用寿命。
建筑工程中智能门禁系统的安装规范一、前言随着科技的不断发展，智能门禁系统在建筑工程中的应用越来越广泛。
智能门禁系统不仅可以提高建筑物的安全性和管理效率，还可以提升用户的使用体验。
然而，由于智能门禁系统的安装需要考虑多种因素，如设备选型、布线、接口标准等，因此需要遵循一定的安装规范，以确保系统的正常运行和稳定性。
本文将从系统设计、设备选型、布线、接口标准等方面，为大家详细介绍建筑工程中智能门禁系统的安装规范。
二、系统设计1、系统需求分析在安装智能门禁系统之前，需要对建筑物的使用需求进行分析和评估。
具体包括以下方面：（1）门禁系统的覆盖范围：根据建筑物的规模和使用情况，确定门禁系统需要覆盖的区域和门禁点。
（2）门禁系统的功能需求：根据建筑物的管理要求，确定门禁系统需要具备的基本功能，如刷卡、指纹识别、人脸识别等。
（3）门禁系统的安全需求：根据建筑物的安全等级要求，确定门禁系统需要具备的安全措施，如防撬、防破坏等。
2、系统设计方案在完成系统需求分析后，需要根据具体情况进行系统设计方案的制定。
具体包括以下方面：（1）设备选型：根据门禁系统的功能需求和安全需求，选择合适的门禁设备、控制器、读卡器等。
（2）系统布线：根据门禁系统的覆盖范围和设备选型，制定合理的系统布线方案，以确保系统的稳定性和运行效率。
（3）接口标准：根据门禁系统的设备选型和布线方案，确定设备之间的接口标准和通信协议，以确保系统的兼容性和互联性。
三、设备选型1、门禁设备门禁设备是智能门禁系统中最核心的部分，其选型需要考虑以下因素：（1）门禁设备的类型：目前市面上的门禁设备主要包括刷卡门禁、指纹识别门禁、人脸识别门禁等，需要根据实际需求进行选择。
（2）门禁设备的通信方式：门禁设备的通信方式包括有线通信和无线通信两种，需要根据具体情况进行选择。
（3）门禁设备的安全性：门禁设备需要具备防撬、防破坏等安全措施，以确保系统的安全性。
2、控制器控制器是智能门禁系统中的重要组成部分，其选型需要考虑以下因素：（1）控制器的型号和规格：控制器的型号和规格需要根据门禁设备的类型和数量进行选择。
门禁报警系统安装工艺标准本文档旨在提供门禁报警系统的安装工艺标准，以确保安装质量和性能达到预期要求。
1. 安装前准备在进行门禁报警系统的安装之前，请确保以下准备工作已经完成：- 确定安装位置和布线方案，考虑到系统的安全性和便利性。
- 准备所需的硬件设备和材料，包括门禁控制器、门禁读卡器等。
- 联系供应商或制造商，了解系统安装要求和特殊注意事项。
2. 安装步骤2.1 安装门禁控制器1. 将门禁控制器安装在预定位置上，确保固定牢固。
2. 根据制造商提供的安装说明，连接控制器的电源和网络线路。
2.2 安装门禁读卡器1. 根据布线方案，将门禁读卡器安装在门口或其他适当位置上。
2. 连接读卡器的电源和控制器，确保连接稳定可靠。
2.3 连接门禁设备1. 根据布线方案，将门禁设备（如电磁锁、感应器等）连接到门禁控制器。
2. 验证设备的电源和线路连接，确保设备正常工作。
3. 调试和测试安装完成后，进行系统的调试和测试以确保其正常运行和满足要求。
1. 检查系统的硬件连接，确保各部件之间的连接准确无误。
2. 配置系统的相关参数，如时间设置、权限控制等。
3. 进行实际的测试和模拟场景，验证系统的功能和性能。
4. 解决可能出现的问题和故障，确保系统的稳定性和可靠性。
4. 使用和维护门禁报警系统安装完成后，用户应按照制造商提供的使用手册和维护指南进行操作和维护。
1. 研究和熟悉系统的基本操作和功能。
2. 定期检查系统的工作状态和设备的运行情况。
3. 定期清洁和维护设备，确保其正常运行。
4. 如有需要，及时联系供应商或制造商进行维修和更新。
结论本文档提供了门禁报警系统安装的工艺标准，包括安装前准备、安装步骤、调试和测试、使用和维护等方面的内容。
通过按照这些标准进行安装，可以确保门禁报警系统的质量和性能达到预期要求。
`Note: This document provides a standard installation process for an access control and alarm system in Chinese.。
门禁系统安装工程标准规范
1 适用范围
本标准适用于新建、扩建及改建的公用和民用建筑物内的门禁系统安装工程。
2 施工准备
2.1 材料
2.1.1 前端设备：主要包括门禁主机、计算机（内置系统管理软件）、打印机、不间断电源等。
2.1.2 终端设备：主要包括门禁控制器、电控锁、电磁锁、出门按钮、读卡器、密码键盘等。
2.1.3 上述设备及材料应根据设计要求选型，必须附有产品合格证、质检报告、安装及使用说明书等。
并经国家3C 认证，具有3C 认证标识。
如果是进口产品，则需提供进口商品商检证明。
设备安装前应根据使用说明书进行全部检查方可安装。
2.1.4 镀锌材料：镀锌钢管、镀锌线槽、金属膨胀螺栓、金属软管。
2.1.5 其它材料：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等。
2.2 机具设备
2.2.1 手电钻、冲击钻、梯子、水平尺、拉线、线坠。
2.2.2 克丝钳子、剥线钳、电工刀、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳。
2.2.3 250V 兆欧表、500V 兆欧表。
2.3 作业条件
2.3.1 管理室内土建工程应内装修完毕，门、窗、门锁装配齐全完整。
2.3.2 管理室内、弱电竖井、建筑内其他公共部分及外围的布线线缆沟、槽、管、箱、盒施工完毕。
各预留孔洞、预埋件的位置，线管的管径、管路的敷设位置等均应符合设计施工要求。
3 操作工艺
3.1 工艺流程
3.2 操作方法
3.2.1 管路预埋
3.2.1.1 参见相关管路预埋XXX 标准内容。
3.2.2 控制器箱安装
3.2.2.1 箱体板与框架应与建筑物表面配合严密。
严禁采用电焊或气焊将箱体与预埋管口焊在一起。
3.2.2.2 控制器箱通常安装方位依设计而定，在无具体要求时宜安装于较隐蔽或安全的地方，防止人为的恶意破坏。
3.2.2.3 控制器箱的交流电源应单独走线，严禁与信号线和低压直流电源线穿在同一管内。
3.2.2.4 安装明装壁挂式控制器箱时，找准标高进行钻孔，埋入胀管螺栓进行固定。
要求箱体背板与墙面平齐，其高度有设计要求时以设计要求为准。
3.2.3 线缆敷设
3.2.3.1 布放线缆应排列整齐，不拧绞，尽量减少交叉，交叉处粗线在下，细线在上。
3.2.3.2 管内穿入多根线缆时，线缆之间不得相互拧绞，管内不得有接头，接头必须在线盒（箱）处连接。
3.2.3.3控制器箱到天花的走线要求加套管埋入墙内或用铁水管加以保护，以提高防盗系统的防破坏性能。
3.2.3.4 所敷设的线缆两端必须做标记，屏蔽电缆的屏蔽层均需单端可靠接地。
3.2.4 终端设备安装
3.2.
4.1 终端设备安装时要与相关专业配合在门框、门扇上开孔。
3.2.
4.2 读卡器、出门按钮、电控锁、电磁锁等终端设备的安装位置应符合设计及产品说明书的要求。
如无特殊要求，读卡器和出门按钮的安装高度宜为1.4m，与门框的距离宜为0.1m，电控锁的安装高度宜为1.1m，如图3.2.4-1 终端设备的安装、图3.2.4-2 终端设备的安装（门外）及图3.2.4-3 终端设备的安装（门内）所示。
图3.2.4-1 终端设备的安装
图3.2.4-2终端设备的安装（门外）图3.2.4-3 终端设备的安装（门内）
3.2.
4.3 读卡器的安装应紧贴墙面，四周无缝隙，安装牢固，配件齐全。
3.2.
4.4 读卡器一般通过专用机螺丝直接固定在暗装装底盒上，注意固定牢固可靠，使面板端正，如图3.2.4-4 读卡器的安装所示。
图3.2.4-4读卡器的安装
3.2.
4.5 按设计及产品说明书的接线要求，将盒内甩出的导线与读卡器的接线端子相连接。
3.2.
4.6 安装电磁锁、电控锁之前应核对锁具的规格、型号是否与其安装的位置、高度、门的种类和开关方向相适应。
3.2.
4.7电磁锁安装：首先将电磁锁的固定平板和衬板分别安装在门框和门扇上，然后将电磁锁推入固定平板的插槽内，即可固定螺丝，按图连接导线。
3.2.
4.8 在金属门框安装电控锁，导线可穿软塑料管沿门框敷设，在门框顶部进入接线盒。
木门框可在电控锁外门框的外侧安装接线盒及钢管。
3.2.5 设备接线调试
3.2.5.1 接线前，将已布放的线缆再次进行对地与线间绝缘摇测。
3.2.5.2 机房设备采用专用导线将各设备进行连接，各支路导线线头压接好，设备及屏蔽线应压接好保护地线。
接地电阻采用联合接地，接地电阻值不应大于1Ω。
3.2.5.3 接线时应严格按照设备接线图接线，接完再进行校对，直至确认无误。
3.2.5.4 按照设计图纸及产品说明书连接系统管理主机、UPS 电源、打印机等设备。
3.2.5.5 在系统管理主机上安装门禁系统管理软件，并进行初始化设置。
3.2.5.6 按照系统软件说明书的操作步骤对系统软件的各项功能进行测试。
4 成品保护
4.1 安装终端设备时，应注意保持吊顶、墙面整洁。
4.2 其它工种作业时，应注意不得系统设备。
4.3 机房内应采取防尘、防潮、防污染及防水措施。
为了防止损坏设备和丢失零部件，应及时关好门窗，门上锁并派专人负责。
5 应注意的质量问题
5.1 设备之间、干线与端子之间连接不牢固；应及时检查，将松动处紧牢固。
5.2 使用屏蔽电缆时，外铜网与芯线相碰；按要求外铜网应与芯线分开，压接应特别注意。
5.3 用焊油焊接时，非焊接处被污染。
焊接后应及时用棉丝（布条）擦去焊油。
5.4 由于屏蔽线或设备未接地，会造成干扰。
应按要求将屏蔽线和设备的地线压接好。
Welcome To Download !!!
欢迎您的下载，资料仅供参考！。
