结构力学

结构动力学
结构动力学是研究工程结构在动载荷作用下的响应和性能的分支学科。动载荷是指随时间而改变的载荷。在 动载荷作用下，结构内部的应力、应变及位移也必然是时间的函数。由于涉及时间因素，结构动力学的研究内容 一般比结构静力学复杂的多。（见结构动力学）
结构稳定理论
结构稳定理论是研究工程结构稳定性的分支。现代工程中大量使用细长型和薄型结构，如细杆、薄板和薄壳。
结构力学
基础学科
01 简介
03 发展简史 05 研究方法
目录
02 工作任务 04 学科体系 06 能量法
结构力学是固体力学的一个分支，它主要研究工程结构受力和传力的规律，以及如何进行结构优化的学科， 它是土木工程专业和机械类专业学生必修的学科。结构力学研究的内容包括结构的组成规则，结构在各种效应 （外力，温度效应，施工误差及支座变形等）作用下的响应，包括内力（轴力，剪力，弯矩，扭矩）的计算，位 移（线位移，角位移）计算，以及结构在动力荷载作用下的动力响应（自振周期，振型）的计算等。结构力学通 常有三种分析的方法：能量法，力法，位移法，由位移法衍生出的矩阵位移法后来发展出有限元法，成为利用计 算机进行结构计算的理论基础。
能量法
结构力学中的能量原理以内部和外部力量的能量或作业的形式表达应力，应变或变形，位移，材料特性和外 部影响之间的关系。由于能量是一个标量，这些关系为固体力学中可变形体的控制方程提供了方便和可选的方法。 它们也可以用于获得相当复杂系统的近似解，绕过了解一组控制偏微分方程的困难任务。
感谢观看
简介
结构力学是一门古老的学科，又是一门迅速发展的学科。新型工程材料和新型工程结构的大量出现，向结构 力学提供了新的研究内容并提出新的要求。计算机的发展，又为结构力学提供了有力的计算工具。另一方面，结 构力学对数学及其他学科的发展也起了推动作用。有限元法这一数学方法的出现和发展就和结构力学的研究有密 切关系。在固体力学领域中，材料力学给结构力学提供了必要的基本知识，弹性力学和塑性力学是结构力学的理 论基础。另外，结构力学与流体力学相结合形成边缘学科——结构流体弹性力学。

的两根链杆的杆轴可以平行、交叉，或延长线交于
一点。
当两个刚片是由有交汇点的虚铰相连时，两个刚
片绕该交点（瞬时中心，简称瞬心）作相对转动。
从微小运动角度考虑，虚铰的作用相当于在瞬时
中心的一个实铰的作用。
19
20
规则二 （三刚片规则）： 三个刚片用不全在一条直线上的三个单铰（可以
是虚铰）两两相连，组成无多余约束的几何不变体 系。
两个平行链杆构成沿平行方向上的无穷远虚铰。
三个刚片由三个单铰两两相连，若三个铰都有交 点，容易由三个铰的位置得出体系几何组成的结论 。当三个单铰中有或者全部为无穷远虚铰时，可由 分析得出以下依据和结论：
１、当有一个无穷远虚铰时，若另两个铰心的连 线与该无穷远虚铰方向不平行，体系几何不变；若 平行，体系瞬变。
３、通过依次从外部拆除二元体或从内部（基础、 基本三角形）加二元体的方法，简化体系后再作分 析。
41
第一部分 静定结构内力计算
静定结构的特性： １、几何组成特性 ２、静力特性 静定结构的内力计算依据静力平衡原理。
第三章 静定梁和静定刚架
§3-1 单 跨 静 定 梁
单跨静定梁的类型：简支梁、伸臂梁、悬臂梁 一、截面法求某一指定截面的内力
15
１、单约束（见图２-2-2） 连接两个物体（刚片或点）的约束叫单约束。
１）单链杆（链杆）（上图） 一根单链杆或一个可动铰（一根支座链杆）具
有１个约束。 ２）单铰（下图）
一个单铰或一个固定铰支座（两个支座链杆） 具有两个约束。 ３）单刚结点
一个单刚结点或一个固定支座具有３个约束。
16
２、复约束 连接３个（含３个）以上物体的约束叫复约束。
三、对体系作几何组成分析的一般途径

结点码(总码）1 2 3，再结点位移码 杆端码(局部码) i j，再杆端位移码( )
杆端位移 结点位移 变形协调条件
●
单元集成法求整体刚度矩阵的步骤：
第一步，由单元刚度矩阵[k]e ，求单元贡献矩阵[K] e 。 第二步，叠加各单元贡献矩阵，得到整体刚度矩阵[K] 。
结点力 杆端力 平衡条件
§13.4.2 单元定位向量
（2）杆端位移、杆端力的正负号规定 与坐标轴正方向一致 或 顺时针为正
（单元杆端位移列阵 与 单元杆端力列阵）
§13.2 单元分析(一)
——局部坐标系中的单元刚度矩阵 单元杆端力和杆端位移之间的
转换关系称为单元刚度方程，它表示单元在
杆端有任意给定位移时所产生的杆端力。而 单元刚度矩阵 的转换矩阵。 是杆端力与杆端位移之间
50年代由航空结构工程师发展，逐渐波及土木工程；
20世纪60年代，1960年由R. H. Clough命名 为“有限单元法”（FEM)以来，有限元法蓬勃 发展。不仅结构分析必不可少，而且成为“现 象分析”的一种手段（场问题、时间维问题等 ）。1967年首次出版专著，监凯维奇（O. C.
Zienkiewicz）与其学生张佑启（Y. K. Cheung ) 合写《结构与连续力学的有限元法》( 张后来成 为“有限条法”创始人）, 该书成为世界名著， 第三版中译本名为《有限元法》。
手算怕繁、电算怕乱
§13.1.1 矩阵位移法的基本思路
◆ 基本原理与传统的位移法相同：
1. 以结点位移为基本未知量；
2. 基本环节： （1）离散化：整个结构分解为若干个单元（在杆件结 构中，通常取一根杆件为一个单元）； （2）单元分析：分析单元的杆端力和杆端位移及荷载 之间的关系； （3）整体分析：利用结构的变形协调条件和平衡条件 将各单元集合成整体结构，得到求解基本未知量的矩 阵位移法的基本方程 。

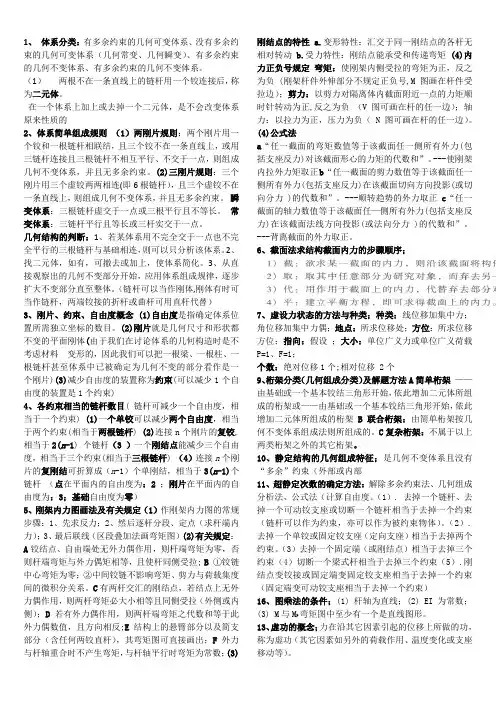

1、体系分类：有多余约束的几何可变体系、没有多余约束的几何可变体系（几何常变、几何瞬变）、有多余约束的几何不变体系、有多余约束的几何不变体系。

（1）两根不在一条直线上的链杆用一个铰连接后，称为二元体。

在一个体系上加上或去掉一个二元体，是不会改变体系原来性质的2、体系简单组成规则（1）两刚片规则：两个刚片用一个铰和一根链杆相联结，且三个铰不在一条直线上，或用三链杆连接且三根链杆不相互平行、不交于一点，则组成几何不变体系，并且无多余约束。

(2)三刚片规则：三个刚片用三个虚铰两两相连(即6根链杆），且三个虚铰不在一条直线上，则组成几何不变体系，并且无多余约束。

瞬变体系：三根链杆虚交于一点或三根平行且不等长。

常变体系：三链杆平行且等长或三杆实交于一点。

几何结构的判断：1、若某体系用不完全交于一点也不完全平行的三根链杆与基础相连，则可以只分析该体系。

2、找二元体，如有，可撤去或加上，使体系简化。

3、从直接观察出的几何不变部分开始，应用体系组成规律，逐步扩大不变部分直至整体。

（链杆可以当作刚体,刚体有时可当作链杆，两端铰接的折杆或曲杆可用直杆代替）3、刚片、约束、自由度概念 (1)自由度是指确定体系位置所需独立坐标的数目。

(2)刚片就是几何尺寸和形状都不变的平面刚体(由于我们在讨论体系的几何构造时是不考虑材料变形的，因此我们可以把一根梁、一根柱、一根链杆甚至体系中已被确定为几何不变的部分看作是一个刚片)(3)减少自由度的装置称为约束(可以减少1个自由度的装置是1个约束)4、各约束相当的链杆数目(链杆可减少一个自由度，相当于一个约束) (1)一个单铰可以减少两个自由度，相当于两个约束(相当于两根链杆) (2)连接n个刚片的复铰,相当于2(n-1) 个链杆（3）一个刚结点能减少三个自由度，相当于三个约束(相当于三根链杆) （4）连接n个刚片的复刚结可折算成（n-1）个单刚结，相当于3(n-1)个链杆（点在平面内的自由度为：2；刚片在平面内的自由度为：3；基础自由度为零）5、刚架内力图画法及有关规定（1）作刚架内力图的常规步骤：1、先求反力；2、然后逐杆分段、定点（求杆端内力）；3、最后联线（区段叠加法画弯矩图）(2)有关规定：A铰结点、自由端处无外力偶作用，则杆端弯矩为零，否则杆端弯矩与外力偶矩相等，且使杆同侧受拉;B ①铰链中心弯矩为零；②中间铰链不影响弯矩、剪力与荷载集度间的微积分关系。
