变电站自动化设备的安装调试及其运维

变电站HGIS设备现场安装调试及试验常见问题分析与对策发布时间：2021-03-26T11:56:38.947Z 来源：《中国电力企业管理》2021年1月作者：肖春宝[导读] 气体绝缘全封闭组合电器是气体绝缘金属封闭开关设备,将断路器、母线等封闭于金属壳，形成组合式高压电器。

就现阶段我国社会发展的现状来看，随着不断加快的城市化，我国的用电需求不断地增加，变电站工程的数目也不断地增加。

北京冀北电力北京送变电有限公司肖春宝 10010摘要：气体绝缘全封闭组合电器是气体绝缘金属封闭开关设备,将断路器、母线等封闭于金属壳，形成组合式高压电器。

就现阶段我国社会发展的现状来看，随着不断加快的城市化，我国的用电需求不断地增加，变电站工程的数目也不断地增加。

本文根据相关的一些资料与文献，首先探讨GIS设备常见故障及原因，再根据以上故障原因进行分析，就安全防护、断路器、互感设备等各个方面进行了探讨与分析，归纳出必须注意的问题，为管理人员提供一定参考与建议。

关键词：变电站HGIS设备；现场安装；调试试验引言在变电站的实际供电中，会因为一次设备运行时出现故障而导致突然停电的情况，一旦发生这样的情况，不但会影响供电企业的经济效益，还会对人们的生活带来影响。

因此，需要针对变电站HGIS设备现场安装调试及试验常见问题分析，从而确保电网的稳定运行。

1变电站HGIS设备变电站HGIS设备一般来说为全封闭单相操作方式，这一设备需要位于具有良好导电性铝制金属中、使用了可靠的接地装置。

变电站HGIS设备中主绝缘系统需使用具有压力的SF6气体，这一气体能够成为导电体，从而完成对地的主绝缘。

一般来说SF6气体分为两部分，一部分作用在于监控，另一部分则成为气隔单元。

在运行过程中气隔单元中的每一个单元都需使用气密盆式绝缘子，且将之分为数个互相隔绝的气室。

但站在电路角度这些气室往往又能进行互相通电。

监控部分中的SF6气体属于可监控的气体状态，通过对气体的观察来实现对电路的监控。

变电站一次设备安装调试注意要点一、前期准备工作1. 一次设备的安装前，必须要做好前期准备工作，并严格按照设计施工图纸进行操作。

2. 一次设备在安装调试之前，必须要进行外观检查，以确认任何有损坏或缺陷的部位，并进行必要的修复或更改。

3. 在一次设备的安装前，必须要保证设备的环境满足相应的安装要求，包括温度、湿度、电源和空间等条件符合设备安装的要求。

二、安装调试的步骤1. 安装支架及固定（1）在安装支架时需要注意支架的平整、水平和对称性，以便于设备的安装。

（2）设备固定时，必须要有坚固的支架或地脚螺栓来防止设备的晃动或移动。

2. 设备的引入安装（2）设备在引入场站时，必须要有足够的人力，以保证设备的安全和稳定。

（3）设备的引入时，必须做好设备的防护措施，避免设备在运输过程中受损坏。

3. 模块的接线和组装（1）模块的接线首先要满足所需断开的开关位置和动作要求，接线后还需要做好绝缘和保护。

（2）模块的组装前，必须要先进行相关的测试和检查，以确保设备的安全和完整性。

4. 绝缘测试（1）绝缘测试是一次设备安装调试中非常重要的步骤，必须要按照设备的调试说明来进行操作，以免出现安全隐患。

（2）在绝缘测试时，必须要检查测试仪器的正确性和可靠性，充分了解绝缘测试时的相关规定。

5. 充电操作（2）在充电操作之前，必须要做好远端控制开关切换和手动操作和车载机控制操作等。

三、安装调试的注意事项1. 安全第一，必须要保证设备的操作安全。

2. 设备的安装调试必须按照相关规定和要求操作，尤其是在绝缘测试和充电操作时更是如此。

3. 设备的安装调试过程中，必须要做好相关流程记录和文件备案工作。

4. 凡是没有经过专业培训的人员不得参与设备的安装调试工作。

5. 设备的安装调试必须按照相关规定和标准进行操作，任何情况下不得有事故发生。

6. 设备的安装调试后，必须要及时进行验收和记录，并保证设备的安全运行。

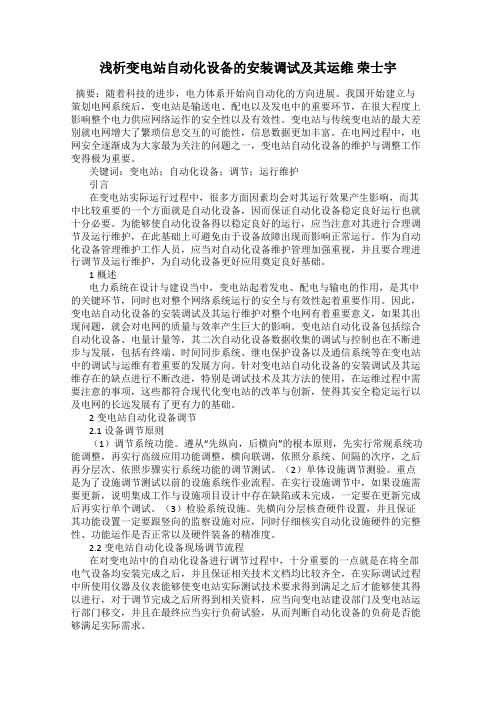

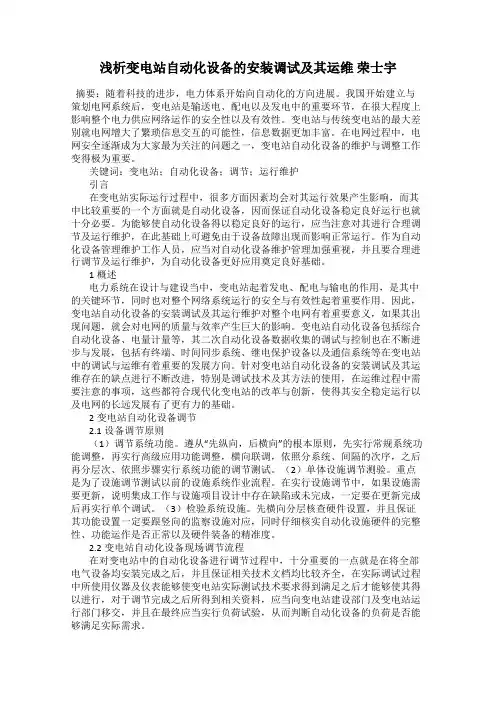

浅析变电站自动化设备的安装调试及其运维荣士宇摘要：随着科技的进步，电力体系开始向自动化的方向进展。

我国开始建立与策划电网系统后，变电站是输送电、配电以及发电中的重要环节，在很大程度上影响整个电力供应网络运作的安全性以及有效性。

变电站与传统变电站的最大差别就电网增大了繁琐信息交互的可能性，信息数据更加丰富。

在电网过程中，电网安全逐渐成为大家最为关注的问题之一，变电站自动化设备的维护与调整工作变得极为重要。

关键词：变电站；自动化设备；调节；运行维护引言在变电站实际运行过程中，很多方面因素均会对其运行效果产生影响，而其中比较重要的一个方面就是自动化设备，因而保证自动化设备稳定良好运行也就十分必要。

为能够使自动化设备得以稳定良好的运行，应当注意对其进行合理调节及运行维护，在此基础上可避免由于设备故障出现而影响正常运行。

作为自动化设备管理维护工作人员，应当对自动化设备维护管理加强重视，并且要合理进行调节及运行维护，为自动化设备更好应用奠定良好基础。

1概述电力系统在设计与建设当中，变电站起着发电、配电与输电的作用，是其中的关键环节，同时也对整个网络系统运行的安全与有效性起着重要作用。

因此，变电站自动化设备的安装调试及其运行维护对整个电网有着重要意义，如果其出现问题，就会对电网的质量与效率产生巨大的影响。

变电站自动化设备包括综合自动化设备、电量计量等，其二次自动化设备数据收集的调试与控制也在不断进步与发展，包括有终端、时间同步系统、继电保护设备以及通信系统等在变电站中的调试与运维有着重要的发展方向。

针对变电站自动化设备的安装调试及其运维存在的缺点进行不断改进，特别是调试技术及其方法的使用，在运维过程中需要注意的事项，这些都符合现代化变电站的改革与创新，使得其安全稳定运行以及电网的长远发展有了更有力的基础。

2变电站自动化设备调节2.1设备调节原则（1）调节系统功能。

遵从“先纵向，后横向”的根本原则，先实行常规系统功能调整，再实行高级应用功能调整，横向联调，依照分系统、间隔的次序，之后再分层次、依照步骤实行系统功能的调节测试。

变电站调试方案范文一、调试方案的背景和目标背景：变电站是电力系统中的重要组成部分，承担着电能的转换、传输和分配的任务。

为了确保变电站的安全、可靠运行，必须进行调试工作，验证设备的性能和可靠性。

目标：本次调试的目标是确保变电站各设备的安装质量，检测和纠正可能存在的问题，并对变电站进行运行试验，验证设备的性能和可靠性。

二、调试方案的具体步骤和方法1.设备安装质量的验证：a)对变电设备的安装位置、固定方式、接线端子等进行巡视和检查，确保设备安装牢固、位置准确、接线正确。

b)对设备的绝缘性能进行检测，包括使用绝缘电阻测试仪对设备的绝缘电阻进行测量，确保绝缘电阻满足要求。

c)对设备的冷却装置进行检查和试运行，确保冷却装置的正常工作。

2.设备的调试和测试：a)对变电站的高压开关设备进行检查和调试，包括检查开关的操作是否灵活、动作是否可靠；对开关的电机驱动装置进行试运行，确保工作正常。

b)对变压器进行调试，包括检查变压器的冷却装置、油位和油温；使用继电器测试装置对变压器的保护装置进行测试，确保保护装置能够准确、可靠地工作。

c)对断路器进行调试，包括检查断路器的操作机构、触头、电动机驱动装置等，并进行试运行，确保工作正常。

3.变电站的运行试验：a)对变电站进行输电线路保护的试验，根据实际情况设置保护装置的参数并进行试验，验证保护装置的动作准确性。

b)对变电站的绝缘试验进行测试，包括对设备和电缆的绝缘电阻进行测量，确保绝缘电阻满足要求。

c)对变电站的负荷试验进行测试，模拟实际负荷情况，验证设备的工作可靠性和稳定性。

4.调试记录和问题整理：a)在调试过程中对每一个设备进行记录，包括设备的试运行情况、参数设置等。

b)对于发现的问题进行整理和归档，并制定问题解决方案，及时解决问题。

c)按照标准要求，编制调试报告，详细记录调试过程、试验结果和问题整理。

三、调试方案的要求和措施1.确保安全：在进行调试前，需要制定安全操作规程，对调试人员进行安全教育和培训，配备必要的安全防护器材和设备。

220kV变电站二次设备的安装调试分析摘要：变电站二次设备的安装调试不仅影响变电站自身的可靠运行，也关系电网的安全稳定，而且随着技术的发展，变电站智能化水平越来越高，对二次设备的安装调试提出了更高要求，因此本文对这方面内容进行了分析。

关键词：220kV变电站；二次设备；安装；调试电力是社会经济发展的基础，变电站是电网中的关键节点。

随着计算机技术、通信技术和遥测技术的迅速发展，一次设备智能化、二次设备网络化、运行管理自动化成为变电站的鲜明特征，尤其二次设备是变电站的“神经中枢”和“安全哨兵”，对于保障电网安全具有非常重要的作用[1]。

二次设备的安装调试对变电站工程质量有直接影响，必须采用科学的方法和合理的管理策略才能保证安装调试工作的高效、经济和可靠[2]。

因此，本文对220kV变电站二次设备的安装调试进行了分析。

1 220kV变电站二次设备的安装1.1二次设备安装工艺施工环境整理→设备开箱检查→屏柜安装→光电缆敷设→二次接线→标识牌、电缆挂牌整理。

1.2施工环境整理二次设备安装前，应对安装环境进行检查和清理，例如天棚、地面、墙面、门窗已施工完毕，没有渗漏现象，基础及预埋件、预留孔符合设计要求，杂物已清理干净等。

1.3设备开箱检查对运至现场的设备、线缆、备品附件等比照装箱清单进行核对，并做好记录。

一个是型号规格、数量要对得上，没有缺漏、不符情况；二是外观没有损伤、变形、油漆剥落等现象。

三是产品技术文件（如合格证、说明书、生产制造许可证、检定证书等）齐全。

1.4屏柜安装屏柜安装前，应对基础进行找平，例如水平误差小于1mm/m（全长误差小于2mm），直线度误差小于1mm/m（全长误差小于5mm）等。

根据屏柜安装孔位在基础型钢上钻孔，再用叉车将屏柜放置在基础型钢上，套上螺栓、垫片和螺母。

然后对屏柜进行找平和对齐，例如成列屏柜顶部误差小于5mm，相邻屏柜面误差小于1mm。

调整好后紧固螺栓。

1.5光电缆敷设控制电缆、光缆不能与电力电缆放在电缆沟同一层支架上。

变电站自动化系统IEC60870一、引言本文档旨在详细介绍变电站自动化系统基于IEC60870标准的设计、实施和运维过程。

IEC60870是国际电工委员会制定的通信协议标准，用于支持电力系统之间的数据交换和控制。

该文档将侧重于系统的架构设计、通信协议、设备接口及配置、故障排除等方面的内容，以帮助开发人员和维护人员理解和操作基于IEC60870的变电站自动化系统。

二、系统概述2.1 系统架构①变电站自动化系统的主要组成部分② IEC60870通信架构设计③数据流程和控制流程2.2 系统功能①实时监测和数据采集功能②远程控制和操作功能③故障检测和报警功能④数据存储和分析功能三、通信协议3.1 IEC60870概述①协议概述和应用范围②协议的物理层和数据链路层③协议的应用层3.2 IEC60870通信规约① ASDU和ASDU类型②信息对象地质和信息元素③可变结构的消息传输④命令传输和响应机制⑤协议参数设置四、设备接口和配置4.1 装置接口①本地装置的接口②远程装置的接口③连接器和电缆要求4.2 配置要求① IED的配置需求②通信网络的配置需求③中央控制系统的配置需求五、故障排除与维护5.1 故障排除流程①故障现象的观察和记录②故障的定位和诊断③故障的解决和修复5.2 维护和升级①系统维护的类型和周期②软件升级和补丁更新③硬件设备的保养和更换六、附件附件1：IEC60870协议规范附件2：系统硬件设备清单附件3：系统通信网络拓扑图注释：1.法律名词及注释：本文档所涉及的法律名词及其注释，请参见附件X。

2.本文档涉及附件：本文档涉及的附件请参见正文中的附件章节。

变电站综合自动化改造问题与解决方案随着我国电力行业的不断发展和进步，变电站综合自动化系统在电力生产、传输、分配和调度中的作用日益凸显。

随着变电站的规模不断扩大和复杂度增加，原有的自动化系统已经无法满足变电站的运行需求，同时也面临着一些问题和挑战。

本文将对变电站综合自动化改造中存在的问题进行分析，并提出相应的解决方案。

1. 设备老化变电站自动化系统中的部分设备已经使用多年，存在老化和损坏的情况。

这些设备的性能和稳定性已经不能满足变电站的运行需求，需要及时更换或升级。

2. 技术更新随着信息技术的不断发展，新一代的自动化设备和技术已经出现，并且具有更高的性能和功能。

原有的变电站自动化系统已经跟不上技术的发展步伐，需要进行更新和升级。

3. 系统集成原有的变电站自动化系统存在着各个子系统之间的信息孤岛和数据孤岛问题，导致系统集成性能不佳，无法满足变电站的需要。

4. 安全问题随着网络技术的应用，变电站的信息系统面临着越来越多的网络安全威胁，原有的安全防护手段已经不能满足变电站的安全需求。

5. 运维管理原有的变电站自动化系统存在着运维管理不便利的问题，导致变电站设备的维护和管理成本很高。

2. 技术升级对于原有的自动化设备和技术，可以通过软件升级和硬件升级的方式进行改造。

采用最新的自动化技术，提高系统的响应速度和功能性能。

3. 系统集成采用先进的系统集成技术，解决各个子系统之间的信息孤岛和数据孤岛问题。

实现各系统之间的数据共享和信息交换，提高系统的集成性能和整体运行效率。

4. 安全防护加强变电站信息系统的安全防护，采用先进的网络安全技术，建立完善的安全管理体系，保障变电站信息系统的安全稳定运行。

5. 运维管理利用先进的运维管理软件和设备，提高变电站设备的维护和管理效率。

建立完善的设备管理体系，降低运维管理成本，提高变电站设备的可靠性和稳定性。

三、变电站综合自动化改造的建设经验在变电站综合自动化改造的建设过程中，需要充分考虑变电站的实际运行需求和技术发展趋势，合理规划和设计变电站自动化系统的改造方案，确保改造的效果和效益。

110kV变电站设备安装调试技术的要点、难点分析摘要：变电站是将电力系统中的电流进行升降压的变电和配电处理,再由输电线路输出。

本文主要详细的分析了 110kV 变电站装置安装调试的时候出现的一些技术方面的问题，从一些相关方面而且根据这么长时间在电力装置安装调试以及电力系统设计时候的一些有用的经验。

关键词：110kV变电站；设备安装调试技术；随着社会的不断发展，人们对电的需求量在不断的增加，电网的结构也日趋复杂。

变电站在电网运行中起着重要作用，变电电气设备运行的好坏直接影响到电力能源的输送，进而影响人们的生产工作和生活，因此，必须要加强对变电电气设备的安装与运行维护技术研究，以确保变电站能够稳定的运行。

一、110kV变电站设备安装调试技术的难点1.底座与预制基础尺寸不匹配。

目前，我国的变压器并不是直接安装在地面上，通常安装在具有基础型的钢座上。

基础型的钢座焊接在接地干线上，并固定在地面上。

变压器则是利用螺栓固定在钢座上。

然而在安装变压器时，常会出现变压器底盘与钢座的尺寸不匹配的问题，影响设备的顺利安装。

2.安装过程的合理操作。

变电站加强对操作人员的技术培训，落实责任，完善质量管理体系，贯彻操作注意事项、安装事项，保障安装调试质量。

仪表等设备安装位置要严格遵守设计文件图纸规定。

然而安装调试过程中，由于技术人员对仪表不合理的敲击、震动，造成仪表安装的不牢固、不平正或是仪表与设备、线路管道或设备的连接、固定处受力不均，一旦遭到非正常的外力就会使得设备不牢固。

在穿线前没有对线路管路安装与链接其进行吹扫，清扫污物，进而对线路的链接造成影响。

电气设备安装地多尘、潮湿时，需要进行防潮防尘处理的却没有采取及时的防范措施3.缺少全面的电缆防护措施。

电力电缆通常是铺设在地下，在地下的电缆管孔，通常不被重视。

通常在安装电缆过程中，疏忽了对管孔的管理，而造成漏堵等问题，发生小动物误入和外部水渗入现象。

在铺设电缆时缺少与变电站的其他的工程相互之间的交流和配合，从而导致电缆沟内出现积水等隐患。

变电站电气设备安装和调试要点变电站电气设备安装和调试要点引导语：电气工程师考试分为基础考试和专业考试。

以下是店铺整理的变电站电气设备安装和调试要点，欢迎参考!一、电气设备安装调试前的准备工作许多时候我们对电气设备安装过程做到了谨慎，却忽视了其准备工作。

其实开箱验收设备是十分必要的，当电气设备运抵到现场，施工方应组织有关专业人员共同进行设备的开箱验收，有些人认为这是多此一举，其实不然，这么做是为了从一开始就确保电气设备保质保量。

在验收时有关人员要按照订货合同上注明的型号、数量等仔细核对，并记录是否有不符合要求的物件，验收完毕好要保管好这些物品。

在做准备工作时，要将相关的资料准备充分，充分的准备可以便于及时根据现场突发情况做出安排，并且管理人员也可以做好现场监督，防止出现安装与图纸出现差异的状况。

在正式开工前,技术人员必须根据工程的进展编制施工图纸的交付进度, 在这个基础上，做好一系列的计划，使工程可以有序进行。

如果准备工作到此还是不够的，技术人员还应根据相关施工质量、安全等文件的要求,编制一套符合规定的工艺安装标准和效果图,制定好工艺细则以便实施。

进场员工虽然可能会出现交叉施工，但必须保证安装效果达到统一标准,尽量缩小和避免工艺水平的上的差距。

二、关于安装调试工序上的安排在落实好电气设备安装调试的准备工作后，在工序上可以按照不同的电气设备种类进行安装：1、高压设备的安装我们日常所指的一次设备可直接用于生产和使用电能，其实大致可以分为三类：一是变压器和电流互感器的交换设备;二是高、低压开关的控制设备;三是譬如常见的避雷器，它实质上可以称为是保护设备。

因为它们在日常生产生活中国出现的机率较高，所以安装要点技术人员基本都掌握，主要就是在调整好一次设备基础后，我们的技术人员就开始进行安装调整试验和设备连线，完成了这些之后，对主变压器还有辅助设备最后进行安装调试。

2 、低压设备的安装在进行低压设备的安装前，我们的技术人员首先要进行准备工作，对户内的高压开关柜进行调试，看似简单的步骤其实十分必要，外母线桥是最后安装的。
