电气装置接地大全

本标准规定了交流标称电压 500kV 及以下发电、变电、送电和配电电气装置(含附属直流电气装置，并简称为 A 类电气装置)以及建造物电气装置(简称 B 类电气装置)的接地要求和方法。

本标准采用下列名词术语。

2.1 接地 Grounded将电力系统或者建造物中电气装置、设施的某些导电部份，经接地线连接至接地极。

2.2 工作接地 Working ground、系统接地 System ground在电力系统电气装置中，为运行需要所设的接地(如中性点直接接地或者经其他装置接地等)。

2.3 保护接地 Protective ground电气装置的金属外壳、配电装置的构架和路线杆塔等，由于绝缘损坏有可能带电，为防止其危及人身和设备的安全而设的接地。

2.4 雷电保护接地 Lightning protective ground为雷电保护装置(避雷针、避雷线和避雷器等)向大地泄放雷电流而设的接地。

2.5 防静电接地 Static protective ground为防止静电对易燃油、天然气贮罐和管道等的危（wei）险作用而设的接地。

2.6 接地极 Grounding electrode埋入地中并直接与大地接触的金属导体，称为接地极。

兼作接地极用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建(构)筑物的基础、金属管道和设备等称为自然接地极。

2.7 接地线 Grounding conductor电气装置、设施的接地端子与接地极连接用的金属导电部份。

2.8 接地装置 Grounding connection接地线和接地极的总和。

2.9 接地网 Grounding grid由垂直和水平接地极组成的供发电厂、变电所使用的兼有泄流和均压作用的较大型的水平网状接地装置。

2.10 集中接地装置 Concentrated grounding connection为加强对雷电流的散流作用、降低对地电位而敷设的附加接地装置，普通敷设 3~5 根垂直接地极。

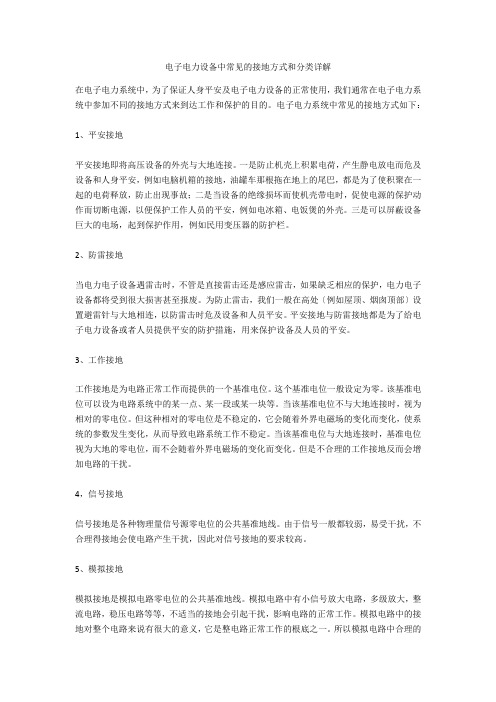

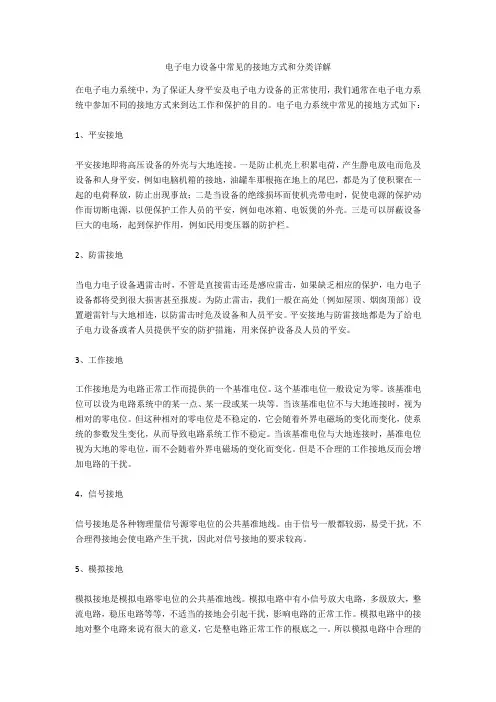

电子电力设备中常见的接地方式和分类详解在电子电力系统中，为了保证人身平安及电子电力设备的正常使用，我们通常在电子电力系统中参加不同的接地方式来到达工作和保护的目的。

电子电力系统中常见的接地方式如下：1、平安接地平安接地即将高压设备的外壳与大地连接。

一是防止机壳上积累电荷，产生静电放电而危及设备和人身平安，例如电脑机箱的接地，油罐车那根拖在地上的尾巴，都是为了使积聚在一起的电荷释放，防止出现事故；二是当设备的绝缘损坏而使机壳带电时，促使电源的保护动作而切断电源，以便保护工作人员的平安，例如电冰箱、电饭煲的外壳。

三是可以屏蔽设备巨大的电场，起到保护作用，例如民用变压器的防护栏。

2、防雷接地当电力电子设备遇雷击时，不管是直接雷击还是感应雷击，如果缺乏相应的保护，电力电子设备都将受到很大损害甚至报废。

为防止雷击，我们一般在高处〔例如屋顶、烟囱顶部〕设置避雷针与大地相连，以防雷击时危及设备和人员平安。

平安接地与防雷接地都是为了给电子电力设备或者人员提供平安的防护措施，用来保护设备及人员的平安。

3、工作接地工作接地是为电路正常工作而提供的一个基准电位。

这个基准电位一般设定为零。

该基准电位可以设为电路系统中的某一点、某一段或某一块等。

当该基准电位不与大地连接时，视为相对的零电位。

但这种相对的零电位是不稳定的，它会随着外界电磁场的变化而变化，使系统的参数发生变化，从而导致电路系统工作不稳定。

当该基准电位与大地连接时，基准电位视为大地的零电位，而不会随着外界电磁场的变化而变化。

但是不合理的工作接地反而会增加电路的干扰。

4，信号接地信号接地是各种物理量信号源零电位的公共基准地线。

由于信号一般都较弱，易受干扰，不合理得接地会使电路产生干扰，因此对信号接地的要求较高。

5、模拟接地模拟接地是模拟电路零电位的公共基准地线。

模拟电路中有小信号放大电路，多级放大，整流电路，稳压电路等等，不适当的接地会引起干扰，影响电路的正常工作。

接地常识工作接地:由于电气系统的需要,在电源中性点与接地装置作金属连接称为工作接地；在TN-C系统和TN-C-S系统中，为使电路或设备达到运行的要求的接地，如变压器中性点接地。

该接地称为工作接地或配电系统接地。

工作接地的作用是维持系统电位的稳固性，即减轻低压系统由高压窜入低压系统所产生过电压的危险性。

如没有工作接地那么当10kV的高压窜入低压时，低压系统的对地电压上升为5800V左右。

当配电网一相故障接地时，工作接地也有抑制电压升高的作用。

如没有工作接地，发生一相接地故障时，中性点对地电压可上升到接近相电压，另两相对地电压可上升到接近线电压。

如有工作接地，由于接地故障电流经工作接地成回路，对地电压的“漂移”受到抑制，在线电压的配电网中。

中性点对地电压一样不超过50V，另外两相对地电压一样不超过250V。

重复接地：在工作接地之外，在专用爱惜线PE上一处或多处再次与接地装置相连接称为重复接地。

在低压三相四线制中性点直接接地线路中，施工单位在安装时,应将配电线路的零干线和分支线的终端接地，零干线上每隔1千米做一次接地。

关于距接地址超过50米的配电线路，接入用户处的零线仍应重复接地，重复接地电阻应不大于10欧。

优势：零线重复接地能够缩短故障持续时刻，降低零线上的压降损耗，减轻相、零线反接的危险性。

在爱惜零线发生断路后，当电器设备的绝缘损坏或相线碰壳时，零线重复接地还能降低故障电器设备的对地电压，减小发生触电事故的危险性。

因此零线重复接地在供电网络中具有相当重要的作用，而这一作用却往往被人们轻忽了。

注意：在TN-S（三相五线制）系统中，零线是不许诺重复接地的。

零线是旧称，此处已经不准确，三相五线的各线为3根相线、一根中性线、一根接地爱惜线（即PE线）。

不许诺重复接地是因为若是中性线重复接地，三相五线制漏电爱惜检测就不准确，无法起到准确的爱惜作用。

故，零线不许诺重复接地，事实上是漏电检测点后不能重复接地。

种类：1、防雷接地：为把雷电迅速引入大地，以避免雷害为目的的接地。

电气接地种类及作用
电气接地是为了保障电气设备的安全稳定运行而采取的一种措施。

根据接地方式的不同，电气接地可分为直接接地、间接接地和
绝缘接地三种类型。

1.直接接地
直接接地是将电气设备的金属外壳或导体与地面直接接触，形
成一个接地回路。

由于地面的电阻相对较低，可以迅速将电荷消散掉，从而降低触电风险，保护设备和使用者的安全。

直接接地主要
用于低电压电气系统。

2.间接接地
间接接地是通过接地电阻器或同轴电缆等设备间接地接地。

间
接接地可以减小接地电流，避免因接地电流过大而导致火灾或电器
故障。

它主要用于高电压电气系统。

3.绝缘接地
绝缘接地是指在设备的感应器、绕组等关键部件处加装绝缘垫，从而使电气设备与地面保持绝缘状态。

绝缘接地的目的是减小过电压，防止动、静电击穿，保护设备和人员安全。

绝缘接地主要用于
高压电气系统和重要设备的保护。

要点总结：
- 直接接地：直接将设备与地面接触。

- 间接接地：通过接地电阻器或其他电气设备使电气设备与地面间接接触。

- 绝缘接地：在关键部件处增加绝缘垫，将电气设备与地面保持绝缘状态。

不同的电气接地方式应根据电气系统的特点和要求进行选择，以保证电气系统的安全稳定运行。

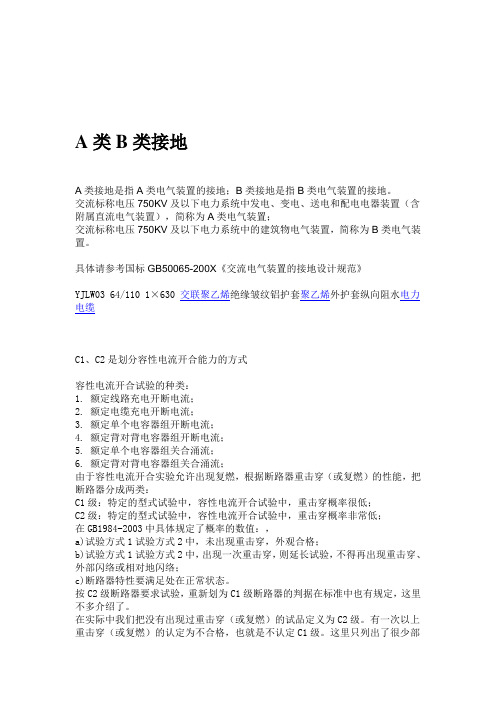

A类B类接地A类接地是指A类电气装置的接地；B类接地是指B类电气装置的接地。

交流标称电压750KV及以下电力系统中发电、变电、送电和配电电器装置（含附属直流电气装置），简称为A类电气装置；交流标称电压750KV及以下电力系统中的建筑物电气装置，简称为B类电气装置。

具体请参考国标GB50065-200X《交流电气装置的接地设计规范》YJLW03 64/110 1×630 交联聚乙烯绝缘皱纹铝护套聚乙烯外护套纵向阻水电力电缆C1、C2是划分容性电流开合能力的方式容性电流开合试验的种类：1. 额定线路充电开断电流；2. 额定电缆充电开断电流；3. 额定单个电容器组开断电流；4. 额定背对背电容器组开断电流；5. 额定单个电容器组关合涌流；6. 额定背对背电容器组关合涌流；由于容性电流开合实验允许出现复燃，根据断路器重击穿（或复燃）的性能，把断路器分成两类：C1级：特定的型式试验中，容性电流开合试验中，重击穿概率很低；C2级：特定的型式试验中，容性电流开合试验中，重击穿概率非常低；在GB1984-2003中具体规定了概率的数值：，a)试验方式1试验方式2中，未出现重击穿，外观合格；b)试验方式1试验方式2中，出现一次重击穿，则延长试验，不得再出现重击穿、外部闪络或相对地闪络；c)断路器特性要满足处在正常状态。

按C2级断路器要求试验，重新划为C1级断路器的判据在标准中也有规定，这里不多介绍了。

在实际中我们把没有出现过重击穿（或复燃）的试品定义为C2级。

有一次以上重击穿（或复燃）的认定为不合格，也就是不认定C1级。

这里只列出了很少部分内容，详细内容还要参考GB1984-2003。

试验方式缩写：1. 线路充电电流，试验方式1：LC1；2. 线路充电电流，试验方式2：LC23. 电缆充电电流，试验方式1：CC1；4. 电缆充电电流，试验方式2：CC2；5. 电容器组电流，试验方式1：BC1；6. 电容器组电流，试验方式2：BC2。

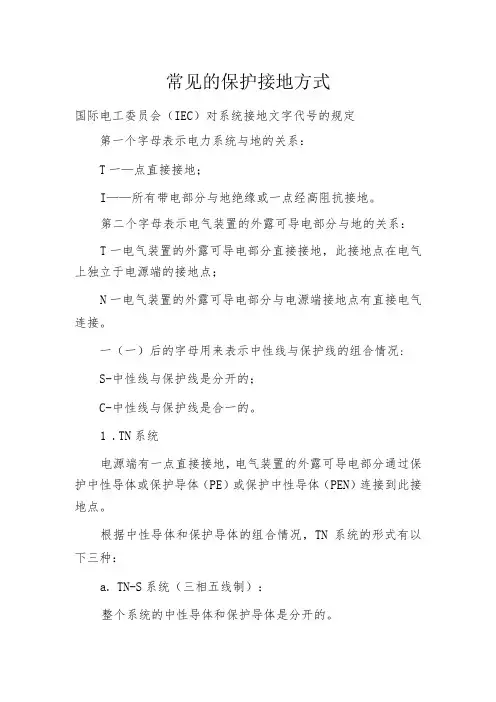

TN-S接地系统（整个系统的中性线和保护线是分开的）TN-C接地系统（整个系统的中性线和保护线是合一的）TT接地系统（TT接地系统有一个直接接地点，电气装置外露可导电部分则是接地）TN-C-S接地系统（整个系统有一部分的中性线和保护线是合一的）IT接地系统（IT接地系统的带电部分与大地间不直接连接，而电气装置的外露可导电部分则是接地的）字母标识第一字母表示电力系统的对地关系T-----一点接地I-----所有带电部分与地绝缘，或一点经阻抗接地第二字母表示装饰的外露可导电部分对地关系T-----外露可导电部分对地直接电气连接，与电力系统的任何接地点无关N-----外露可导电部分与电力系统的接地点直接电气连接（在交流系统中，接地点通常就是中性点）如果后面还有字母，这个字母表示中性线和保护线的组合S-----中性线和保护线是分开的C-----中性线和保护线是合一的（PEN线）我们国家110KV及以上系统普遍采用中性点直接接地系统（即大电流接地系统）。

35KV、10KV系统普遍采用中性点不接地系统或经大阻抗接地系统（即小电流接地系统） 380V/220V低压配电系统按保护接地的形式不同可分为：IT系统、TT系统和TN系统。

IT系统的电源中性点是对地绝缘的或经高阻抗接地，而用电设备的金属外壳直接接地。

即：过去称三相三线制供电系统的保护接地。

TT系统的电源中性点直接接地；用电设备的金属外壳亦直接接地，且与电源中性点的接地无关。

即过去的三相四线制供电系统中的保护接地。

TN系统，在变压器或发电机中性点直接接地的380/220V三相四线低压电网中，将正常运行时不带电的用电设备的金属外壳经公共的保护线与电源的中性点直接电气连接。

即过去的三相四线制供电系统中的保护接零。

TN系统的电源中性点直接接地，并有中性线引出。

按其保护线形式，TN系统又分为：TN-C系统、TN-S系统和TN-C-S系统等三种。

（1）TN-C系统(三相四线制)，该系统的中性线(N)和保护线(PE)是合一的，该线又称为保护中性线(PEN)线。

电气设备的接地规范随着电气设备的广泛应用，接地规范问题也越来越受到重视。

电气设备接地规范是指针对电气设备接地进行统一的规范和要求，以确保安全可靠地使用电气设备。

本文将从接地原理、接地方式、接地检测等方面对电气设备接地规范进行详细介绍。

一、接地原理接地是指将电气设备的金属外壳或导体与地面相连，使其与地面形成一个低阻抗回路。

其主要目的是为了防止人身触电和保护电器设备不受到雷击等电磁干扰。

接地的原理是利用地面的导电性，通过接地线将电气设备的金属外壳或导体连接到地面上，形成一个电路。

当电流发生漏电时，漏电电流会通过接地线排出，从而避免对人的危害。

二、接地方式常见的接地方式有以下几种：1. PE接地：PE接地是指将电气设备的外壳通过接地线连接到地面的集中接地系统上。

这种接地方式广泛用于低压设备和家用电器中，是目前最为普遍的接地方式。

2. TN接地：TN接地是指将电气设备的外壳和导体通过接地线连接到地面的集中接地系统上，同时在电源处加装保护零线。

这种接地方式主要用于中低压设备和建筑物。

3. TT接地：TT接地是指将电气设备的外壳和导体通过接地线连接到独立的地底电极或地网上。

这种接地方式适用于高压设备和特殊场所。

三、接地检测为了确保电气设备的接地符合规范，需要进行接地检测。

接地检测包括接地电阻检测和接地绝缘电阻检测。

1. 接地电阻检测：接地电阻检测是指检测电气设备的接地电阻是否满足规定的要求，以确定接地是否正常。

检测时需要使用专用的万用表或接地电阻测试仪。

2. 接地绝缘电阻检测：接地绝缘电阻检测是指检测电气设备和地面之间的绝缘电阻是否满足规定的要求，以确保电气设备的绝缘是否良好。

检测时需要使用电子绝缘电阻测试仪。

四、总结电气设备接地规范是保障人员安全和电气设备正常运行的基础。

正确选择接地方式、建立良好的接地措施并进行定期检测是确保电气设备接地安全可靠的重要步骤。

因此，在实际使用中，我们应该认真遵守相关要求，确保电气设备能够安全稳定地运行，保障人类的生命和财产安全。

常见基础形式的接地做法
接地是指将电气设备或电源内的故障电流通过连接地线的方式引入地面，以保证电气设备的安全运行和人身安全。

接地做法通常包括以下几种
基础形式：
1.电器金属壳体接地：将电器内部的金属壳体与地线直接连接，以确
保电器故障时产生的电流能够迅速地流入地面。

这种接地方式适用于小型
家电、电脑、电视机等。

2.电气设备接地：大型电气设备通常需要单独的接地措施，例如将设
备的金属框架通过导线与接地体（如接地极或接地网）连接。

这种接地方
式能够有效地将设备内部的故障电流引入地面，减少人身伤害和设备损坏。

3.零电位接地：零电位接地是指将不同电位的金属部分通过接地线连
接在一起，使它们具有相同的电势。

这种接地方式常用于需要消除电气设
备之间干扰或减少瞬态电压的场合，如电信设备、计算机数据中心等。

4.防雷接地：防雷接地是指将建筑物内部的金属构件通过接地线与大
地连接，以便将雷电产生的巨大电流引入地下，避免损坏电气设备和建筑物。

防雷接地通常采用大面积接地网或接地极，能够有效地保护建筑物和
设备免受雷击。

5.建筑物接地：建筑物接地是指将建筑物的金属结构、设备和电气系
统通过接地线连接到地下的电地，以确保建筑物和设备的安全运行。

建筑
物接地通常包括接地网、接地极和接地带，能够将电气故障电流迅速排除，保护人身安全和财产安全。

需要注意的是，接地做法需根据电气设备的类型和使用场景选择合适的方式，并且需要符合国家和地区的相关安全标准。

此外，接地系统的设计和施工也需严格按照规范进行，确保接地效果可靠。
