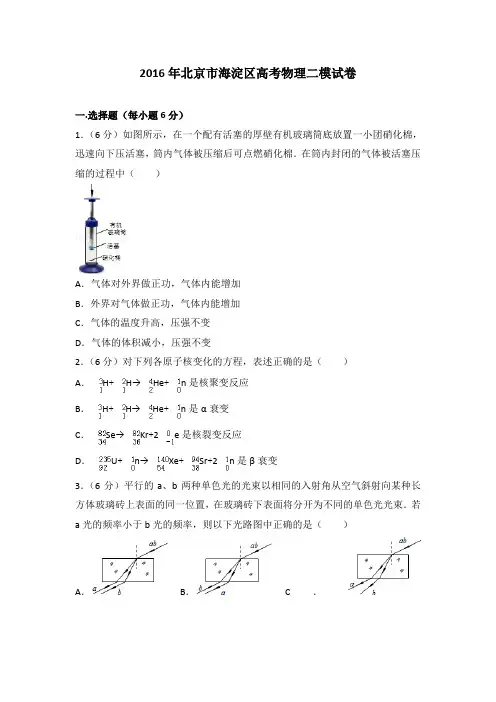

2016年北京市海淀区高考物理二模试卷一.选择题（每小题6分）1．（6分）如图所示，在一个配有活塞的厚壁有机玻璃筒底放置一小团硝化棉，迅速向下压活塞，筒内气体被压缩后可点燃硝化棉．在筒内封闭的气体被活塞压缩的过程中（）A．气体对外界做正功，气体内能增加B．外界对气体做正功，气体内能增加C．气体的温度升高，压强不变D．气体的体积减小，压强不变2．（6分）对下列各原子核变化的方程，表述正确的是（）A．H+H→He+n是核聚变反应B．H+H→He+n是α衰变C．Se→Kr+2e是核裂变反应D．U+n→Xe+Sr+2n是β衰变3．（6分）平行的a、b两种单色光的光束以相同的入射角从空气斜射向某种长方体玻璃砖上表面的同一位置，在玻璃砖下表面将分开为不同的单色光光束．若a光的频率小于b光的频率，则以下光路图中正确的是（）A．B．C．D．4．（6分）一列横波沿x轴正方向传播，t=0时刻的波形图如图甲所示，则图乙描述的可能是（）A．x=0处质点的振动图象B．x=0.5m处质点的振动图象C．x=1.5m处质点的振动图象D．x=2.5m处质点的振动图象5．（6分）若已知引力常量G，则利用下列哪组数据可以算出地球的质量（）A．一颗绕地球做匀速圆周运动的人造卫星的质量和地球表面的重力加速度B．一颗绕地球做匀速圆周运动的人造卫星的质量和地球的第一宇宙速度C．一颗绕地球做匀速圆周运动的人造卫星的运行速率和周期D．地球绕太阳公转的周期和轨道半径6．（6分）如图甲所示，交流发电机的矩形金属线圈abcd的匝数n=100，线圈的总电阻r=5.0Ω，线圈位于匀强磁场中，且线圈平面与磁场方向平行．线圈的两端分别与两个彼此绝缘的铜环E、F（集流环）焊接在一起，并通过电刷与阻值R=95Ω的定值电阻连接．现使线圈绕过bc和ad边中点、且垂直于磁场的转轴OOˊ以一定的角速度匀速转动．穿过线圈的磁通量Φ随时间t变化的图象如图乙所示．若电路其他部分的电阻以及线圈的自感系数均可忽略不计．则下列说法中正确的是（）A．线圈匀速转动的角速度为100rad/sB．线圈中产生感应电动势的最大值为100VC．线圈中产生感应电动势的有效值为100VD．线圈中产生感应电流的有效值为A7．（6分）某同学用半径相同的两个小球a、b来研究碰撞问题，实验装置示意图如图所示，O点是小球水平抛出点在水平地面上的垂直投影．实验时，先让入射小球a多次从斜轨上的某一确定位置由静止释放，从水平轨道的右端水平抛出，经多次重复上述操作，确定出其平均落地点的位置P；然后，把被碰小球b 置于水平轨道的末端，再将入射小球a从斜轨上的同一位置由静止释放，使其与小球b对心正碰，多次重复实验，确定出a、b相碰后它们各自的平均落地点的位置M、N；分别测量平抛射程OM、ON和OP．已知a、b两小球质量之比为6：1，在实验误差允许范围内，下列说法中正确的是（）A．a、b两个小球相碰后在空中运动的时间之比为OM：ONB．a、b两个小球相碰后落地时重力的瞬时功率之比为6OM：ONC．若a、b两个小球在碰撞前后动量守恒，则一定有6 ON=6OM+OPD．若a、b两个小球的碰撞为弹性碰撞，则一定有OP+OM=ON8．（6分）物理图象能够直观、简洁地展现两个物理量之间的关系，利用图象分析物理问题的方法有着广泛的应用．如图，若令x轴和y轴分别表示某个物理量，则图象可以反映在某种情况下，相应物理量之间的关系．x轴上有A、B两点，分别为图线与x轴交点、图线的最低点所对应的x轴上的坐标值位置．下列说法中正确的是（）A．若x轴表示空间位置，y轴表示电势，图象可以反映某静电场的电势在x轴上分布情况，则A、B两点之间电场强度在x轴上的分量沿x轴负方向B．若x轴表示空间位置，y轴表示电场强度在x轴上的分量，图象可以反映某静电场的电场强度在x轴上分布情况，则A点的电势一定高于B点的电势C．若x轴表示分子间距离，y轴表示分子势能，图象可以反映分子势能随分子间距离变化的情况，则将分子甲固定在O点，将分子乙从A点由静止释放，分子乙仅在分子甲的作用下运动至B点时速度最大D．若x轴表示分子间距离，y轴表示分子间作用力，图象可以反映分子间作用力随分子间距离变化的情况，则将分子甲固定在O点，将分子乙从B点由静止释放，分子乙仅在分子甲的作用下一直做加速运动二、非选择题共180分）9．（18分）在“测定金属的电阻率”实验中，（1）利用螺旋测微器测量合金丝的直径d．某次测量时，螺旋测微器的示数如图1所示，则该合金丝直径的测量值d=mm．（2）若测出合金丝长度为L，直径为d，电阻为R，则该合金电阻率的表达式ρ=．（用上述字母和通用数学符号表示）（3）按图2所示的电路图测量合金丝的电阻R x．实验中除开关、若干导线之外还提供下列器材：A．待测合金丝R x（接入电路部分的阻值约5Ω）B．电源（电动势4V，内阻不计）C．电流表（0～3A，内阻约0.01Ω）D．电流表（0～0.6A，内阻约0.2Ω）E．灵敏电流计G（满偏电流I g为200µA，内阻r g为500Ω）F．滑动变阻器（0～10Ω，允许通过的最大电流l A）G．滑动变阻器（0～100Ω，允许通过的最大电流0.3A）H．电阻箱R0（0～99999.9Ω）为了测量准确、调节方便，实验中电流表应选，滑动变阻器应选．（均填写仪器前的字母）（4）按图2所示的电路图测量合金丝的电阻R x，开关闭合前应将滑动变阻器的滑片P置于端（选填“a”或“b”）．（5）甲同学按照图2电路图正确连接好电路，将电阻箱接入电路的阻值调为R0=14500Ω，改变滑动变阻器接入电路的电阻值，进行多次实验，根据实验数据，画出了灵敏电流计的示数I G和电流表Ⓐ的示数I A的关系图线如图3所示．由此可知，合金丝接入电路的电阻测量值R x=Ω（保留两位有效数字）．（6）乙同学选择同样的器材，按图4所示电路测量合金丝的阻值R x，保持电阻箱接入电路的阻值不变．在不损坏电表的前提下，他将滑动变阻器滑片P从一端滑向另一端，随滑片P移动距离x的增加，灵敏电流计的示数I G和电流表Ⓐ的示数I A也随之增加，图5反映I G﹣x和I A﹣x关系的示意图中可能正确的是．10．（16分）如图所示，一个少年脚踩滑板沿倾斜街梯扶手从A点由静止滑下，经过一段时间后从C点沿水平方向飞出，落在倾斜街梯扶手上的D点．已知C 点是一段倾斜街梯扶手的起点，倾斜的街梯扶手与水平面的夹角θ=37°，CD间的距离s=3.0m，少年的质量m=60kg．滑板及少年均可视为质点，不计空气阻力．取sin37°=0.60，cos37°=0.80，重力加速度g=10m/s2，求：（1）少年从C点水平飞出到落在倾斜街梯扶手上D点所用的时间t；（2）少年从C点水平飞出时的速度大小v C；（3）少年落到D点时的动能E k．11．（18分）如图所示，有一固定在水平面的平直轨道，该轨道由白色轨道和黑色轨道交替排列并平滑连接而成．各段轨道的编号已在图中标出．仅黑色轨道处在竖直向上的匀强电场中，一不带电的小滑块A静止在第1段轨道的最左端，绝缘带电小滑块B静止在第1段轨道的最右端．某时刻给小滑块A施加一水平向右的恒力F，使其从静止开始沿轨道向右运动，小滑块A运动到与小滑块B碰撞前瞬间撤去小滑块A所受水平恒力．滑块A、B碰撞时间极短，碰后粘在一起沿轨道向右运动．已知白色轨道和黑色轨道各段的长度均为L=0.10m，匀强电场的电场强度的大小E=1.0×104N/C；滑块A、B的质量均为m=0.010kg，滑块A、B 与轨道间的动摩擦因数处处相等，均为μ=0.40，绝缘滑块B所带电荷量q=+1.0×10﹣5C，小滑块A与小滑块B碰撞前瞬间的速度大小v=6.0m/s．A、B均可视为质点（忽略它们的尺寸大小），且不计A、B间的静电力作．在A、B粘在一起沿轨道向右运动过程中电荷量保持不变，取重力加速度g=10m/s2．（1）求F的大小；（2）碰撞过程中滑块B对滑块A的冲量；（3）若A和B最终停在轨道上编号为k的一段，求k的数值．12．（20分）如图为某种质谱仪的结构的截面示意图，该种质谱仪由加速电场、静电分析器、磁分析器及收集器组成．其中静电分析器由两个相互绝缘且同心的四分之一圆柱面的金属电极K1和K2构成，两柱面电极的半径分别为R1和R2，O1点是圆柱面电极的圆心．S1和S2分别为静电分析器两端为带电粒子进出所留的狭缝．静电分析器中的电场的等势面在该截面图中是一系列以O1为圆心的同心圆弧，图中虚线A是到K1、K2距离相等的等势线．磁分析器中有以O2为圆心的四分之一圆弧的区域，该区域有垂直于截面的匀强磁场，磁场左边界与静电分析器的右边界平行．P1为磁分析器上为带电粒子进入所留的狭缝，O2P1的连线与O1S1的连线垂直．离子源不断地发出正离子束，正离子束包含电荷量均为q的两种质量分别为m、m′（m＜m′＜2m）的同位素离子，其中质量为m的同位素离子个数所占的百分比为α．离子束从离子源发出的初速度可忽略不计，经电压为U的加速电场加速后，全部从狭缝S1沿垂直于O1S1的方向进入静电分析器．稳定情况下，离子束进入静电分析器时的等效电流为I．进入静电分析器后，质量为m的同位素离子沿等势线A运动并从狭缝S2射出静电分析器，而后由狭缝P1沿垂直于O2P1的方向进入磁场中，偏转后从磁场下边界中点P2沿垂直于O2P2的方向射出，最后进入收集器．忽略离子的重力、离子之间的相互作用、离子对场的影响和场的边缘效应．（1）求静电分析器中等势线A上各点的电场强度E的大小；（2）通过计算说明质量为m′的同位素离子能否从狭缝S2射出电场并最终从磁场下边界射出；（3）求收集器单位时间内收集的离子的质量M0．2016年北京市海淀区高考物理二模试卷参考答案与试题解析一.选择题（每小题6分）1．（6分）如图所示，在一个配有活塞的厚壁有机玻璃筒底放置一小团硝化棉，迅速向下压活塞，筒内气体被压缩后可点燃硝化棉．在筒内封闭的气体被活塞压缩的过程中（）A．气体对外界做正功，气体内能增加B．外界对气体做正功，气体内能增加C．气体的温度升高，压强不变D．气体的体积减小，压强不变【解答】解：压缩玻璃筒内的空气，气体的压强变大，机械能转化为筒内空气的内能，空气的内能增加，温度升高，当达到棉花的燃点后，棉花会燃烧；故B 正确，ACD错误故选：B2．（6分）对下列各原子核变化的方程，表述正确的是（）A．H+H→He+n是核聚变反应B．H+H→He+n是α衰变C．Se→Kr+2e是核裂变反应D．U+n→Xe+Sr+2n是β衰变【解答】解：A、H+H→He+n是核聚变反应，故A正确，B错误；C、重核分裂成质量较小的核的反应较核裂变反应，需要其它粒子轰击，不能自发地进行，故C错误．D、U+n→Xe+Sr+2n是重核裂变反应，故D错误．故选：A．3．（6分）平行的a、b两种单色光的光束以相同的入射角从空气斜射向某种长方体玻璃砖上表面的同一位置，在玻璃砖下表面将分开为不同的单色光光束．若a光的频率小于b光的频率，则以下光路图中正确的是（）A．B．C．D．【解答】解：CD、光线通过玻璃砖发生了两次折射，在玻璃砖下表面的入射角等于上表面的折射角，根据光路的可逆性原理可知，在玻璃砖下表面的折射角等于上表面的入射角，由几何关系可知，出射光线与入射光线平行，所以出射时a、b两束单色光互相平行．故C、D错误．AB、a光的频率小于b光的频率，则玻璃对a光的折射率比b光的小，根据折射定律可知，b光通过玻璃砖时侧移较大，故A正确，B错误．故选：A4．（6分）一列横波沿x轴正方向传播，t=0时刻的波形图如图甲所示，则图乙描述的可能是（）A．x=0处质点的振动图象B．x=0.5m处质点的振动图象C．x=1.5m处质点的振动图象D．x=2.5m处质点的振动图象【解答】解：由乙图可知，t=0时刻，质点在接近正向最大位置处向上振动；而甲图可知，x=0处质点处在平衡位置向下振动，x=0.5m处的质点在向下振动；而2.5m的质点在负向位移处向上振动，只有x=1.5m处质点位置和振动方向符合，故C正确，ABD错误．故选：C．5．（6分）若已知引力常量G，则利用下列哪组数据可以算出地球的质量（）A．一颗绕地球做匀速圆周运动的人造卫星的质量和地球表面的重力加速度B．一颗绕地球做匀速圆周运动的人造卫星的质量和地球的第一宇宙速度C．一颗绕地球做匀速圆周运动的人造卫星的运行速率和周期D．地球绕太阳公转的周期和轨道半径【解答】解：A、根据万有引力提供向心力得，卫星质量同时出现在等号两边被约掉，，必须还要知道地球半径才能求出地球质量，故A错误．B、根据近地卫星与地球之间的万有引力提供向心力，有G，解得，卫星质量约掉，仅知道第一宇宙速度，必须还要加上地球半径才能求出地球质量，故B错误．C、由得，根据万有引力提供向心力得，得，能求出地球质量，故C正确．D、中心天体是太阳，故无法求地球质量，故D错误．故选：C6．（6分）如图甲所示，交流发电机的矩形金属线圈abcd的匝数n=100，线圈的总电阻r=5.0Ω，线圈位于匀强磁场中，且线圈平面与磁场方向平行．线圈的两端分别与两个彼此绝缘的铜环E、F（集流环）焊接在一起，并通过电刷与阻值R=95Ω的定值电阻连接．现使线圈绕过bc和ad边中点、且垂直于磁场的转轴OOˊ以一定的角速度匀速转动．穿过线圈的磁通量Φ随时间t变化的图象如图乙所示．若电路其他部分的电阻以及线圈的自感系数均可忽略不计．则下列说法中正确的是（）A．线圈匀速转动的角速度为100rad/sB．线圈中产生感应电动势的最大值为100VC．线圈中产生感应电动势的有效值为100VD．线圈中产生感应电流的有效值为A【解答】解：A、由图知T=π×10﹣2S，则ω==2×100rad/sB、交流发电机产生电动势的最大值E m=nBSω，而Φm=BS，ω=，所以E m=，由Φ﹣t图线可知：Φm=2.0×10﹣2 Wb，T=6.28×10﹣2s 所以E m=200 V．交流发电机产生的电动势最大值为200V．则B错误C、电动势的有效值=100V则C错误D、由闭合电路的欧姆定律，电路中电流的有效值为I===A，则D 正确故选：D7．（6分）某同学用半径相同的两个小球a、b来研究碰撞问题，实验装置示意图如图所示，O点是小球水平抛出点在水平地面上的垂直投影．实验时，先让入射小球a多次从斜轨上的某一确定位置由静止释放，从水平轨道的右端水平抛出，经多次重复上述操作，确定出其平均落地点的位置P；然后，把被碰小球b 置于水平轨道的末端，再将入射小球a从斜轨上的同一位置由静止释放，使其与小球b对心正碰，多次重复实验，确定出a、b相碰后它们各自的平均落地点的位置M、N；分别测量平抛射程OM、ON和OP．已知a、b两小球质量之比为6：1，在实验误差允许范围内，下列说法中正确的是（）A．a、b两个小球相碰后在空中运动的时间之比为OM：ONB．a、b两个小球相碰后落地时重力的瞬时功率之比为6OM：ONC．若a、b两个小球在碰撞前后动量守恒，则一定有6 ON=6OM+OPD．若a、b两个小球的碰撞为弹性碰撞，则一定有OP+OM=ON【解答】解：A、根据t=知，高度相同，则两球运动的时间相同，故A错误．B、两球落地时的竖直分速度相等，根据P=mgv y知，a、b两球的质量之比为6：1，则重力的瞬时功率之比为6：1，故B错误．C、开始a球平抛运动的初速度，碰撞后，a球的速度，b球的速度，根据动量守恒有：m a v0=m a v1+m b v2，则有：6OP=6OM+ON，故C错误．D、若为弹性碰撞，动量守恒，有：6OP=6OM+ON，机械能守恒，有：，则有：6（OP）2=6（OM）2+（0N）2，联立解得OP+OM=ON，故D正确．故选：D．8．（6分）物理图象能够直观、简洁地展现两个物理量之间的关系，利用图象分析物理问题的方法有着广泛的应用．如图，若令x轴和y轴分别表示某个物理量，则图象可以反映在某种情况下，相应物理量之间的关系．x轴上有A、B两点，分别为图线与x轴交点、图线的最低点所对应的x轴上的坐标值位置．下列说法中正确的是（）A．若x轴表示空间位置，y轴表示电势，图象可以反映某静电场的电势在x轴上分布情况，则A、B两点之间电场强度在x轴上的分量沿x轴负方向B．若x轴表示空间位置，y轴表示电场强度在x轴上的分量，图象可以反映某静电场的电场强度在x轴上分布情况，则A点的电势一定高于B点的电势C．若x轴表示分子间距离，y轴表示分子势能，图象可以反映分子势能随分子间距离变化的情况，则将分子甲固定在O点，将分子乙从A点由静止释放，分子乙仅在分子甲的作用下运动至B点时速度最大D．若x轴表示分子间距离，y轴表示分子间作用力，图象可以反映分子间作用力随分子间距离变化的情况，则将分子甲固定在O点，将分子乙从B点由静止释放，分子乙仅在分子甲的作用下一直做加速运动【解答】解：A、若x轴表示空间位置，y轴表示电势，由于点电荷的电势随x 的增大而减小，所以不是某静电场的电势在x轴上分布情况，故A错误；B、若x轴表示空间位置，y轴表示电场强度，由于点电荷的电场强度随x的增大而减小，所以不是某静电场的电场强度在x轴上分布情况，故B错误；C、若x轴表示分子间距离，y轴表示分子势能，结合分子势能的特点可知，图象可以反映分子势能随分子间距离变化的情况；则将分子甲固定在O点，将分子乙从A点由静止释放，分子乙仅在分子甲的作用下运动至B点时分子势能最小，所以动能最大，速度最大．故C正确；D、若x轴表示分子间距离，y轴表示分子间作用力，结合分子力的特点可知，图象可以反映分子间作用力随分子间距离变化的情况；若则将分子甲固定在O 点，将分子乙从B点由静止释放，分子乙仅在分子甲的作用下运动时，开始时受到的是分子引力，做加速运动，过A点后乙分子受到的是分子斥力，开始做减速运动．故D错误．故选：C二、非选择题共180分）9．（18分）在“测定金属的电阻率”实验中，（1）利用螺旋测微器测量合金丝的直径d．某次测量时，螺旋测微器的示数如图1所示，则该合金丝直径的测量值d= 1.170mm．（2）若测出合金丝长度为L，直径为d，电阻为R，则该合金电阻率的表达式ρ=．（用上述字母和通用数学符号表示）（3）按图2所示的电路图测量合金丝的电阻R x．实验中除开关、若干导线之外还提供下列器材：A．待测合金丝R x（接入电路部分的阻值约5Ω）B．电源（电动势4V，内阻不计）C．电流表（0～3A，内阻约0.01Ω）D．电流表（0～0.6A，内阻约0.2Ω）E．灵敏电流计G（满偏电流I g为200µA，内阻r g为500Ω）F．滑动变阻器（0～10Ω，允许通过的最大电流l A）G．滑动变阻器（0～100Ω，允许通过的最大电流0.3A）H．电阻箱R0（0～99999.9Ω）为了测量准确、调节方便，实验中电流表应选D，滑动变阻器应选F．（均填写仪器前的字母）（4）按图2所示的电路图测量合金丝的电阻R x，开关闭合前应将滑动变阻器的滑片P置于b端（选填“a”或“b”）．（5）甲同学按照图2电路图正确连接好电路，将电阻箱接入电路的阻值调为R0=14500Ω，改变滑动变阻器接入电路的电阻值，进行多次实验，根据实验数据，画出了灵敏电流计的示数I G和电流表Ⓐ的示数I A的关系图线如图3所示．由此可知，合金丝接入电路的电阻测量值R x= 4.5Ω（保留两位有效数字）．（6）乙同学选择同样的器材，按图4所示电路测量合金丝的阻值R x，保持电阻箱接入电路的阻值不变．在不损坏电表的前提下，他将滑动变阻器滑片P从一端滑向另一端，随滑片P移动距离x的增加，灵敏电流计的示数I G和电流表Ⓐ的示数I A也随之增加，图5反映I G﹣x和I A﹣x关系的示意图中可能正确的是A．【解答】解：（1）由图示螺旋测微器可知，其示数为：1mm+17.0×0.01mm=1.170mm．（2）合金丝的电阻：R=ρ=ρ，电阻率：ρ=；（3）电路最大电流约为：I===0.8A，电流表应选择D；为方便实验操作滑动变阻器应选择F．（4）由图2所示电路图可知，滑动变阻器采用分压接法，为保护电路闭合开关前滑片应置于b端．（5）根据图2所示电路，由欧姆定律可知，合金丝阻值：R x====4.5Ω．（6）根据图4所示电路图，由欧姆定律可知，电表示数：I A==，I G==，I A与x不是线性关系，I G与x也不是线性关系，随x增大I A与I G增大变快，由图示图象可知，图A所示图象准确，BCD错误，故选A；故答案为：（1）1.170；（2）；（3）D；F；（4）b；（5）4.5；（6）A．10．（16分）如图所示，一个少年脚踩滑板沿倾斜街梯扶手从A点由静止滑下，经过一段时间后从C点沿水平方向飞出，落在倾斜街梯扶手上的D点．已知C 点是一段倾斜街梯扶手的起点，倾斜的街梯扶手与水平面的夹角θ=37°，CD间的距离s=3.0m，少年的质量m=60kg．滑板及少年均可视为质点，不计空气阻力．取sin37°=0.60，cos37°=0.80，重力加速度g=10m/s2，求：（1）少年从C点水平飞出到落在倾斜街梯扶手上D点所用的时间t；（2）少年从C点水平飞出时的速度大小v C；（3）少年落到D点时的动能E k．【解答】解：（1）少年从C点水平飞出做平抛运动在竖直方向：y=gt2由图有y=ssin37°解得：t=0.60s（2）在水平方向：x=v C t又x=scos37°解得：v C=4.0m/s（3）少年到D点时竖直方向的速度v y=gt=6.0m/s少年到D点时速度大小为动能为解得：E k=1560J答：（1）少年从C点水平飞出到落在倾斜街梯扶手上D点所用的时间t是0.60s；（2）少年从C点水平飞出时的速度大小v C是4.0m/s．（3）少年落到D点时的动能E k是1560J．11．（18分）如图所示，有一固定在水平面的平直轨道，该轨道由白色轨道和黑色轨道交替排列并平滑连接而成．各段轨道的编号已在图中标出．仅黑色轨道处在竖直向上的匀强电场中，一不带电的小滑块A静止在第1段轨道的最左端，绝缘带电小滑块B静止在第1段轨道的最右端．某时刻给小滑块A施加一水平向右的恒力F，使其从静止开始沿轨道向右运动，小滑块A运动到与小滑块B碰撞前瞬间撤去小滑块A所受水平恒力．滑块A、B碰撞时间极短，碰后粘在一起沿轨道向右运动．已知白色轨道和黑色轨道各段的长度均为L=0.10m，匀强电场的电场强度的大小E=1.0×104N/C；滑块A、B的质量均为m=0.010kg，滑块A、B 与轨道间的动摩擦因数处处相等，均为μ=0.40，绝缘滑块B所带电荷量q=+1.0×10﹣5C，小滑块A与小滑块B碰撞前瞬间的速度大小v=6.0m/s．A、B均可视为质点（忽略它们的尺寸大小），且不计A、B间的静电力作．在A、B粘在一起沿轨道向右运动过程中电荷量保持不变，取重力加速度g=10m/s2．（1）求F的大小；（2）碰撞过程中滑块B对滑块A的冲量；（3）若A和B最终停在轨道上编号为k的一段，求k的数值．【解答】解：（1）以滑块A为研究对象，在第1段轨道上，滑块A受到摩擦力的大小f=μmg，对于滑块A在第1段轨道上从最左端到最右端的过程，根据动能定理得：﹣0，解得：F=1.84N；（2）设滑块A、B碰撞后瞬间A和B的共同速度为v AB，碰撞过程系统动量守恒，以向右为正方向，由动量守恒定律得：mv=2mv AB，设滑块B对滑块A的冲量为I，规定水平向右为正方向．以滑块A为研究对象，根据动量定理有：I=mv AB﹣mv，解得：I=﹣0.030N•s，滑块B对滑块A冲量的方向水平向左；（3）设滑块A和B每经过一段长为L的黑色轨道损失的动能为△E1，则△E1=μ（2mg﹣Eq）L，设滑块A和B每经过一段长为L的白色轨道，损失的动能为△E2，则△E2=μ2mgL，设滑块A和B碰撞后瞬间的总动能为E kAB，令，解得：N=7.5，即滑块通过标号为15的白色轨道后，仍有动能：E k=0.5（△E1+△E2）=6×10﹣3J，因E k＞△E1，故物块可通过第16号轨道而进入第17号轨道，进入第17号轨道时的动能E k′=E k﹣△E1=2×10﹣3J＜△E2，故将不能通过第17号轨道，即最终停在第17号轨道上．答：（1）F的大小为1.84N；（2）碰撞过程中滑块B对滑块A的冲量大小为：0.030N•s，方向：水平向左；（3）若A和B最终停在轨道上编号为k的一段，k的数值为17．12．（20分）如图为某种质谱仪的结构的截面示意图，该种质谱仪由加速电场、静电分析器、磁分析器及收集器组成．其中静电分析器由两个相互绝缘且同心的四分之一圆柱面的金属电极K1和K2构成，两柱面电极的半径分别为R1和R2，O1点是圆柱面电极的圆心．S1和S2分别为静电分析器两端为带电粒子进出所留的狭缝．静电分析器中的电场的等势面在该截面图中是一系列以O1为圆心的同心圆弧，图中虚线A是到K1、K2距离相等的等势线．磁分析器中有以O2为圆心的四分之一圆弧的区域，该区域有垂直于截面的匀强磁场，磁场左边界与静电分析器的右边界平行．P1为磁分析器上为带电粒子进入所留的狭缝，O2P1的连线与O1S1的连线垂直．离子源不断地发出正离子束，正离子束包含电荷量均为q的两种质量分别为m、m′（m＜m′＜2m）的同位素离子，其中质量为m的同位素离子个数所占的百分比为α．离子束从离子源发出的初速度可忽略不计，经电压为U的加速电场加速后，全部从狭缝S1沿垂直于O1S1的方向进入静电分析器．稳定情况下，离子束进入静电分析器时的等效电流为I．进入静电分析器后，质量为m的同位素离子沿等势线A运动并从狭缝S2射出静电分析器，而后由狭缝P1沿垂直于O2P1的方向进入磁场中，偏转后从磁场下边界中点P2沿垂直于O2P2的方向射出，最后进入收集器．忽略离子的重力、离子之间的相互作用、离子对场的影响和场的边缘。

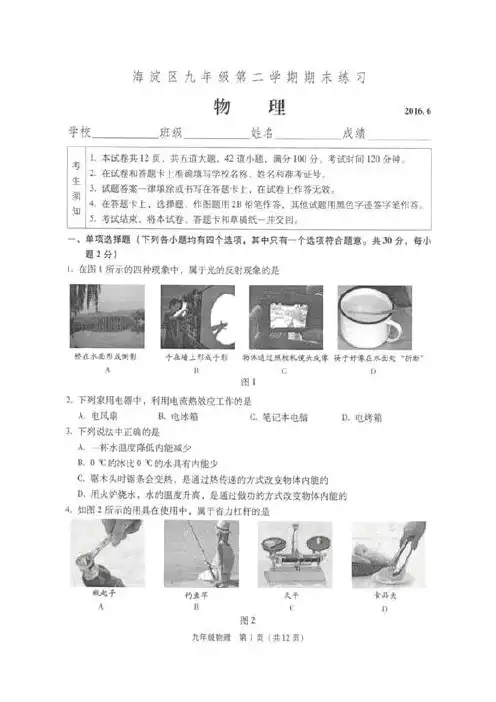

海淀区九年级第二学期期末练习一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。
共30分，每小题2分）1．在图1所示的四种现象中，属于光的反射现象的是（）2．下列家用电器中，利用电流热效应工作的是（）A．电风扇B．电冰箱C．笔记本电脑D．电烤箱3．下列说法中正确的是（）A．一杯水温度降低内能减少B．0 ℃的冰比0 ℃的水具有内能少C．锯木头时锯条会变热，是通过热传递的方式改变物体内能的D．用火炉烧水，水的温度升高，是通过做功的方式改变物体内能的4．如图2所示的用具在使用中，属于省力杠杆的是（）5．下列估测最接近生活实际的是（）A．教室的高度约为1.5m B．人感觉教室内舒适的温度值约为35℃C．人的心脏正常跳动一次的时间约为0.8s D．2016年北京中考《考试说明》这本书的质量约为50g 6. 关于热现象，下列说法中正确的是（）A．衣柜里的樟脑丸变小是升华现象，需要放热B．冰箱冷冻室内霜的形成是凝华现象，需要吸热C．冬天口中呼出的“白气”是汽化现象，需要吸热D．放入饮料里的冰块逐渐消失是熔化现象，需要吸热7．下列说法中正确的是（）A．冬天雪花纷飞，说明了分子在不停地运动B．物质在固态时体积最小，分子间没有空隙C．热机在做功冲程中，将内能转化为机械能D．一桶水的比热容比一杯水的比热容大8．下列说法中正确的是（）A．光在银幕上发生漫反射时反射角不等于入射角B．垂直入射到水面的光线，入射角为90°C．光从空气斜射入水中，折射角大于入射角D．光在水中的传播速度小于光在真空中的传播速度9．下列说法中正确的是（）A．大气压随海拔的升高而增大B．三峡船闸在工作过程中利用了连通器原理C．用吸管将杯中饮料吸入口中是利用了连通器的原理D．飞机的机翼能获得升力，是利用了流速越大的地方压强越大的原理A．磁场是由磁感线组成的B．导体中的负电荷在做定向移动时一定产生磁场C．利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向D．将能自由转动的小磁针放在磁场中的P点，小磁针静止时，小磁针S极所指的方向就是P点的磁场方向11．关于能源与可持续发展，下列说法中正确的是（）A．能量在转化或转移的过程中，总量会增加B．核电站发电时产生的电能是由核能转化来的C．化石能源是不可再生能源，核能、风能、水能、太阳能是可再生能源D．能量在转化过程中是守恒的，因此能源是“取之不尽，用之不竭”的，不用节约12．图3所示为一种声光报警器的电路图，闭合开关S1和S2后，会出现的现象是（）A．灯不亮，铃响B．灯亮，铃响C．灯不亮，铃不响D．灯亮，铃不响13．图4是滑雪运动员收起雪杖后从高处滑下的情景，对此过程，下列说法中正确的是（）A．运动员下滑过程中动能增大，重力势能也增大B．运动员下滑过程中，动能的增加量等于重力势能的减小量C．运动员的动能是由重力势能转化来的D．运动员弓着腰，是为了通过降低重心来增大惯性14．图5所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器，两个电压表V1、V2分别接入电路不同位置（图中示数增大，电压表V2示数减小。
北京市12区2016年中考二模试题分类汇编（内能及应用）1. （昌平区）图1所示的事例中，通过热传递的方式改变物体内能的是答案：C2．（昌平区）下列说法中正确的是A．放在水盆中的水慢慢蒸发了，是因为分子在永不停息地运动B．固体很难被压缩，是因为固体中的分子间只存在斥力C．温度越高的物体，放出的热量一定越多D．通常内陆地区比沿海地区昼夜温差大，原因之一是砂石的比热容比水的比热容小答案：A3．（东城区）如图2所示，在热机的四个冲程中，对外做功的是答案：A4．（东城区）下列说法中正确的是A．分子间既有引力又有斥力B．铁棒、铜棒等固体不易被拉伸，说明固体分子间存在引力C．分子的直径的数量级大约为10-10m，一个细胞就是一个分子D．物体运动越快，物体的动能越大，分子无规则热运动就越剧烈答案：AB5．（东城区）如图14所示，用打气筒向瓶内打气，当塞子跳起来时，可以看到瓶内出现白雾，说明水蒸气_______（选填“汽化”或“液化”）成了可以看到的小水滴。
在这个过程中，气体膨胀对外做功，温度降低，内能_______（选填“增大”或“减小”）。
（2分）答案：液化减小6．（房山区）下列实例中，用热传递方式改变物体内能的是A．两手相互摩擦，手发热B．用砂轮磨菜刀，菜刀的温度升高A．锯木头锯条发热D．铁丝来回弯折处温度升高B．划火柴点火C．烧水时水温升高图1图2A B C DC ．用火炉烧水，水的温度升高D ．用锯锯木头，锯条发热 答案：C7．（房山区）下列说法中正确的是 A ．晶体放出热量温度可能降低B ．温度越高的物体具有的内能就越多C ．用高压锅煮饭时，锅内的水温能超过100℃D ．对物体做功可能使物体内部分子无规则运动变剧烈 答案：ACD 8．（丰台区）如图为某一天中央电视台天气预报的截图。
图中显示的四个地方，内陆地区的温差比沿海地区的温差大，造成这种差别的主要原因是：A ．水的比热容比泥土、砂石的比热容大B ．水的内能比泥土、砂石的内能大C ．水的密度比泥土、砂石的密度小D ．水的温度比泥土、砂石的温度低 答案：A 9．（丰台区）下列关于热学知识的说法正确的是（ ） A ． 烧开水是通过做功的方法增加水的内能 B ． 冰在熔化过程中吸热，温度不变，内能增加 C ． 柴油机的效率可以达到 100%D ． 端午粽子飘香，说明分子间存在引力 答案：B10．（海淀区）下列说法中正确的是 A ．一杯水温度降低内能减少 B ．0 ℃的冰比0 ℃的水具有内能少C ．锯木头时锯条会变热，是通过热传递的方式改变物体内能的D ．用火炉烧水，水的温度升高，是通过做功的方式改变物体内能的 答案：A11．（怀柔区）下列说法中正确的是A ．人造木板粘接剂中的甲醛由于扩散会污染空气B ．划燃火柴是利用做功的方式使火柴温度升高的C ．发生热传递时，内能总是从内能多的物体传递给内能少的物体D ．由于水的比热容大，工厂里的冷却塔常用水作为冷却介质答案：ABD 12．（平谷区）如图20所示，小红在探究“比较不同物质吸热的情况”的实验中，使用相同的电加热器分别给质量和初温都相同的水和食用油加热，并作出了两种液体的温度随时间变化的图象。
市12区2016年中考二模试题分类汇编（缺少仪器测定值电阻）28．（昌平区二模）小萱想利用一块电流表和阻值已知的定值电阻R 0测量电阻R X 的阻值。
她选择了满足实验要求的器材，并连接了部分实验电路，如图16所示。
（1）请你添加一根导线完成图16所示的实验电路的连接；（2）只闭合开关S 时，电流表的示数为I 1；闭合开关S 和S 1时，电流表的示数为I 2。
请你用I 1、I 2和R 0表示未知电阻R X 。
R X ＝。
答案：（1） （2）1201I I R I37．（某某区二模）小阳想利用一块电流表和阻值已知的电阻R 0测量电阻R X 的阻值。
小阳选择了满足实验要求的电源、电流表，并连接了部分实验电路，如图29所示。
（1）请你添加一根导线帮助小阳完成实验电路的连接。
（2）当开关S 1闭合、S 2断开时，电流表的示数为I 1，当 开关S 1、S 2都闭合时，电流表的示数为I 2，请用I 1、I 2和R 0 表示R X ，R X ＝。
（2分）答案：（1） (2)（I 2—I 1）R 0/I 140．（房山区二模）实验桌上提供了符合要求的电源一个，阻值未知的定值电阻1只，已调零的电流表和电压表各1块，开关1个，滑动变阻器一个，最大阻值为R （铭牌上标有“20Ω 1A ”）,导线若干。
用这些器材设计测量未知定值电阻的实验探究，请你完成下列问题： （1）下列问题中，不属于可探究的科学问题是。
A ．改变通过电阻的电流，电阻的电功率会改变吗？ B ．改变导体两端电压，通过导体的电流会改变吗？图16SR XR 0S 1图1 SR X R 0S 1图29C ．应该倡导市民使用节能灯照明吗？D ．导体产生的热量跟通电时间有关吗？（2）在测量定值电阻的实验中，璐璐选择了满足实验要求的实验器材，连接的实验电路如图27所示，请你添加两条导线将实验电路补充完整；（3）连接电路后闭合开关，发现电压表无示数，电流表有示数，则电路中发生的故障可能是未知电阻短路（4）排除故障后，璐璐调节滑动变阻器，当电压表的示数为2.4V 时，电流表的示数如图乙所示，电阻的阻值5Ω．（5）测出电阻后，璐璐认为实验完成了，小妍则认为仅这样就得出电阻的阻值不够可靠，原因是：只做一次实验，得到的数据误差大．（6）璐璐正准备继续实验，发现电流表已损坏．她利用电压表和滑动变阻器对该电阻Rx 再次测量．请你帮她将实验步骤补充完整： ①按照所设计的电路图连接好电路；②将滑片移至最大阻值处，闭合开关，读出电压表的示数U 1； ③。
