万用表测量二极管好坏

普通发光二极管的检测（1）用万用表检测。

利用具有×10kΩ挡的指针式万用表可以大致判断发光二极管的好坏。

正常时，二极管正向电阻阻值为几十至200kΩ，反向电阻的值为∝。

如果正向电阻值为0或为∞，反向电阻值很小或为0，则易损坏。

这种检测方法，不能实质地看到发光管的发光情况，因为×10kΩ挡不能向LED提供较大正向电流。

如果有两块指针万用表（最好同型号）可以较好地检查发光二极管的发光情况。

用一根导线将其中一块万用表的“+”接线柱与另一块表的“-”接线柱连接。

余下的“-”笔接被测发光管的正极（P区），余下的“+”笔接被测发光管的负极（N 区）。

两块万用表均置×10kΩ挡。

正常情况下，接通后就能正常发光。

若亮度很低，甚至不发光，可将两块万用表均拨至×1mΩ若，若仍很暗，甚至不发光，则说明该发光二极管性能不良或损坏。

应注意，不能一开始测量就将两块万用表置于×1mΩ，以免电流过大，损坏发光二极管。

（2）外接电源测量。

用3V稳压源或两节串联的干电池及万用表（指针式或数字式皆可）可以较准确测量发光二极管的光、电特性。

为此可按图10所示连接电路即可。

如果测得VF在1.4～3V之间，且发光亮度正常，可以说明发光正常。

如果测得VF=0或VF≈3V，且不发光，说明发光管已坏。

红外发光二极管的检测由于红外发光二极管，它发射1～3μm的红外光，眼看不到。

通常单只红外发光二极管发射功率只有数mW，不同型号的红外LED发光强度角分布也不相同。

红外LED的正向压降一般为1.3～2.5V。

正由于其发射的红外光人眼看不见，所以利用上述可见光LED的检测法只能判定其PN结正、反向电学特性是否正常，而无法判定其发光情况正常否。

为此，最好准备一只光敏器件（如2CR、2DR 型硅光电池）作接收器。

用万用表测光电池两端电压的变化情况。

来判断红外LED加上适当正向电流后是否发射红外光。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

指针式万用表测二极管（范文8篇）以下是网友分享的关于指针式万用表测二极管的资料8篇，希望对您有所帮助，就爱阅读感谢您的支持。

指针式万用表测二极管（1）由于二极管具有单向导电性能，表现为正向电阻值小；反向电阻值很大。

根据这个特点，可用万用表电阻挡来判断它的好坏和极性。

半导体二极管测试方法如图1所示，万用表置R×100或R×1k挡。

用万用表的负表笔（电池＋端）接二极管的“＋”极；正表笔接二极管的“－”极，即给二极管施加正向电压，二极管图1 万用表测试处于导通状态，电表读数为其正向电阻值。

如果被测的是硅二极管，电表指针指在表面中间或中间偏右一点，则表明正向特性良好。

然后把正、负表笔倒换，正表笔接二极管“＋”端、负表笔接二极管“－”端，此时二极管加了反向电压，处于截止状态，对硅管而言，表针几乎不动，即阻值约为∞；若被测的是锗二极管，则二个特性的阻值均偏小。

两次测试结果如上所述，表明管子具有单向导电特性，说明被测管完好。

否则说明是一只坏管子。

若要判明一只二极管的极性，通过上述两次测试，首先判别出其好坏。

只要管子完好，如果测得结果是小阻值，表示所测的是正向电阻，则万用表负表笔所接的一端是二极管的“＋”极（切记万用表的负表笔是表内电池E的＋端）；如果测得是大阻值，则负表笔所接的是二极管的“－”极。

指针式万用表测二极管（2）万用表测试题（）7.在选择电阻档进行测量时，每变换一次量程都需要进行电阻调零。

（）8.万用表内有电池，红表笔表示电池的正极。

二、单选题。

1、万用表在使用时，必须，一面造成误差。

同时还要注意避免外界磁场对万用表的干扰。

A、水平放置B、垂直放置C倾斜放置2、万用表使用完毕后，应将转换开关置于的最大档。

A、交流电流B、交流电压C、随便都可以3、选择量程时，如果不能确定被测量的电流时，应该选择去测量。

A、任意量程B、小量程C、大量程4、选择合适的量程，应先量程，再选量程或看铭牌估算。

一.万用表检测普通二极管的极性与好坏。

检测原理：根据二极管的单向导电性这一特点性能良好的二极管，其正向电阻小，反向电阻大；这两个数值相差越大越好。

若相差不多说明二极管的性能不好或已经损坏。

测量时，选用万用表的“欧姆”挡。

一般用R x100或R xlk挡，而不用Rx1或R x10k挡。

因为Rxl挡的电流太大，容易烧坏二极管，R xlok 挡的内电源电压太大，易击穿二极管.测量方法：将两表棒分别接在二极管的两个电极上，读出测量的阻值；然后将表棒对换再测量一次，记下第二次阻值。

若两次阻值相差很大，说明该二极管性能良好；并根据测量电阻小的那次的表棒接法(称之为正向连接)，判断出与黑表棒连接的是二极管的正极，与红表棒连接的是二极管的负极。

因为万用表的内电源的正极与万用表的“—”插孔连通，内电源的负极与万用表的“＋”插孔连通。

如果两次测量的阻值都很小，说明二极管已经击穿；如果两次测量的阻值都很大，说明二极管内部已经断路：两次测量的阻值相差不大，说明二极管性能欠佳。

在这些情况下，二极管就不能使用了。

必须指出：由于二极管的伏安特性是非线性的，用万用表的不同电阻挡测量二极管的电阻时，会得出不同的电阻值；实际使用时，流过二极管的电流会较大，因而二极管呈现的电阻值会更小些。

二.特殊类型二极管的检测。

①稳压二极管。

稳压二极管是一种工作在反向击穿区、具有稳定电压作用的二极管。

其极性与性能好坏的测量与普通二极管的测量方法相似，不同之处在于：当使用万用表的Rxlk挡测量二极管时，测得其反向电阻是很大的，此时，将万用表转换到Rx10k档，如果出现万用表指针向右偏转较大角度，即反向电阻值减小很多的情况，则该二极管为稳压二极管；如果反向电阻基本不变，说明该二极管是普通二极管，而不是稳压二极管。

稳压二极管的测量原理是：万用表Rxlk 挡的内电池电压较小，通常不会使普通二极管和稳压二极管击穿，所以测出的反向电阻都很大。

当万用表转换到Rx10k挡时，万用表内电池电压变得很大，使稳压二极管出现反向击穿现象，所以其反向电阻下降很多，由于普通二极管的反向击穿电压比稳压二极管高得多，因而普通二极管不击穿，其反向电阻仍然很大。

二极管质量好坏的判别方法【二极管质量好坏的判别方法】导语：在电子产品中，二极管扮演着至关重要的角色。

作为半导体器件，它用于电流的整流、开关以及信号解析等多个方面。

二极管的质量直接影响了电子器件的性能和稳定性。

然而，如何判断二极管的质量好坏一直以来都是一个值得探讨的问题。

本文将从多个角度深入分析和介绍二极管质量的判别方法，希望能给读者以一些启示和指导。

【一、外观质量的评估】1. 端子焊接是否牢固：观察二极管的端子焊接处是否紧密并且接触良好。

如果焊接松动或接触不良，容易导致电压漏电或者电流无法正常流通，进而影响电子器件的性能。

2. 封装外观是否完整：检查二极管外部封装是否完整，有无裂纹或破损。

封装外观完整性对于保护内部芯片和引线至关重要，如果存在破损，可能导致湿气和灰尘进入，进而影响器件的使用寿命和稳定性。

【二、电特性的评估】1. 正向电压丢失：通过在正向工作区域测量二极管的电压丢失情况，验证其性能。

正常的二极管应该具有较小的电压丢失，且在一定电流下呈线性关系。

2. 反向漏电情况：反向漏电是评估二极管质量的关键指标之一。

高质量的二极管应该有较小的反向漏电电流，当二极管处于反向工作时，电流应该接近零。

3. 封装温升：在工作过程中，二极管会产生一定的热量。

好的二极管应该具备较低的封装温升，以确保长时间工作不会引起过热现象，同时保证稳定性和寿命。

4. 高温、低温耐受性：二极管应具备一定的高温和低温耐受性能，以保证其在不同环境条件下的工作稳定性。

在极端温度下，质量好的二极管应该能够正常工作。

【三、测试工具的应用】1. 万用表：使用万用表可以测量二极管的正向电压丢失和反向漏电电流等参数，帮助评估二极管的电特性。

2. 热摄像仪：通过热摄像仪可以监测二极管封装过程中的温升情况，辅助判断二极管的质量。

【个人观点和理解】二极管作为电子器件中的基础构件，其质量直接关系到整个电子产品的性能和可靠性。

为了保证二极管的质量，制造商应该严格遵循质量控制标准，并对每个生产环节进行严格检测。

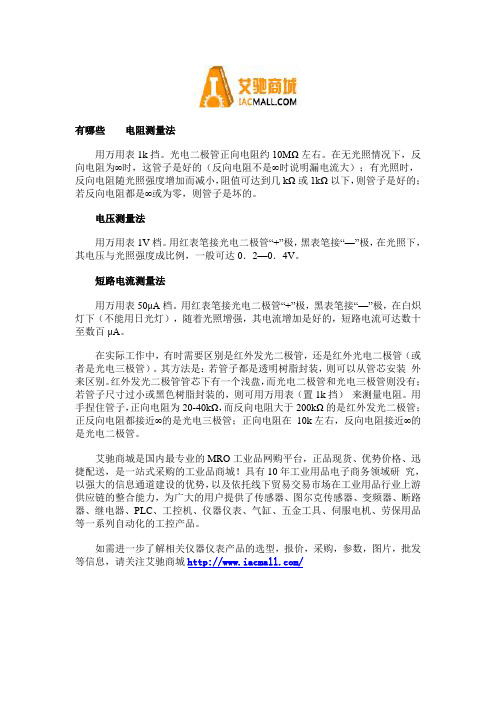

有哪些电阻测量法用万用表1k挡。

光电二极管正向电阻约10MΩ左右。

在无光照情况下，反向电阻为∞时，这管子是好的（反向电阻不是∞时说明漏电流大）；有光照时，反向电阻随光照强度增加而减小，阻值可达到几kΩ或1kΩ以下，则管子是好的；若反向电阻都是∞或为零，则管子是坏的。

电压测量法用万用表1V档。

用红表笔接光电二极管“+”极，黑表笔接“—”极，在光照下，其电压与光照强度成比例，一般可达0．2—0．4V。

短路电流测量法用万用表50μA档。

用红表笔接光电二极管“+”极，黑表笔接“—”极，在白炽灯下（不能用日光灯），随着光照增强，其电流增加是好的，短路电流可达数十至数百μA。

在实际工作中，有时需要区别是红外发光二极管，还是红外光电二极管（或者是光电三极管）。

其方法是：若管子都是透明树脂封装，则可以从管芯安装外来区别。

红外发光二极管管芯下有一个浅盘，而光电二极管和光电三极管则没有；若管子尺寸过小或黑色树脂封装的，则可用万用表（置1k挡）来测量电阻。

用手捏住管子，正向电阻为20-40kΩ，而反向电阻大于200kΩ的是红外发光二极管；正反向电阻都接近∞的是光电三极管；正向电阻在10k左右，反向电阻接近∞的是光电二极管。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。

实验一万用表测量二极管、三极管一、实验目的1.熟练掌握指针式万用表和数字万用表的使用方法。

1.熟练掌握用指针式万用表测量普通二极管和三极管。

2.熟练掌握用数字万用表测量普通二极管和三极管。

二、主要元件及仪器1、MF-47指针式万用表2、VC890D数字万用表3、1N4001～1N4007系列普通整流二极管4、1N4735（6.2V）、1N4738(8.2V)稳压二极管5、9011～9014小功率晶体三极管二、实验原理（一）指针式万用表测量二极管：二极管参数的测试可用晶体管图示仪，或其它仪器进行测试。

在没有仪器的情况下也可用万用表来简单检查二极管的好坏，但这种检测方法不能测量二极管的参数。

初学者在业余条件下可以使用万用表测试二极管性能的好坏。

测试前先把万用表的转换开关拨到欧姆档的RX1k档位（注意不要使用RX1档，以免电流过大烧坏二极管，也不要用RX10K，该档电压太高，可能击穿管子），再将红、黑两根表笔短路，进行欧姆调零。

正向特性测试：把万用表的黑表笔（表内正极）搭触二极管的正极，红表笔（表内负极）搭触二极管的负极。

若表针不摆到0值而是停在标度盘的中间，这时的阻值就是二极管的正向电阻，一般小功率锗管的正向电阻为1KΩ左右，硅二极管约为5KΩ左右。

一般正向电阻越小越好。

若正向电阻为0值，说明管芯短路损坏，若正向电阻接近无穷大值，说明管芯断路。

短路和断路的管子都不能使用。

反向特性测试：把万用表的红表笔搭触二极管的正极，黑表笔搭触二极管的负极，若表针指在无穷大值或接近无穷大值，管子就是合格的。

一般小功率锗管的反向电阻为几十KΩ，硅二极管约为500KΩ以上。

1.普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。

通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。

（1）极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。

一）普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。

通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。

1．极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。

两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。

在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。

2．单负导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300左右。

硅材料二极管的电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。

正向电阻越小越好，反向电阻越大越好。

正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。

若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。

若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。

来源:输配电设备网3．反向击穿电压的检测二极管反向击穿电压（耐压值）可以用晶体管直流参数测试表测量。

其方法是：测量二极管时，应将测试表的“NPN/PNP”选择键设置为NPN状态，再将被测二极管的正极接测试表的“C”插孔内，负极插入测试表的“e”插孔，然后按下“V（BR）”键，测试表即可指示出二极管的反向击穿电压值。

也可用兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与兆欧表的负极相连，同时用万用表（置于合适的直流电压档）监测二极管两端的电压。

如图4-71所示，摇动兆欧表手柄（应由慢逐渐加快），待二极管两端电压稳定而不再上升时，此电压值即是二极管的反向击穿电压。

（二）稳压二极管的检测1．正、负电极的判别从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。

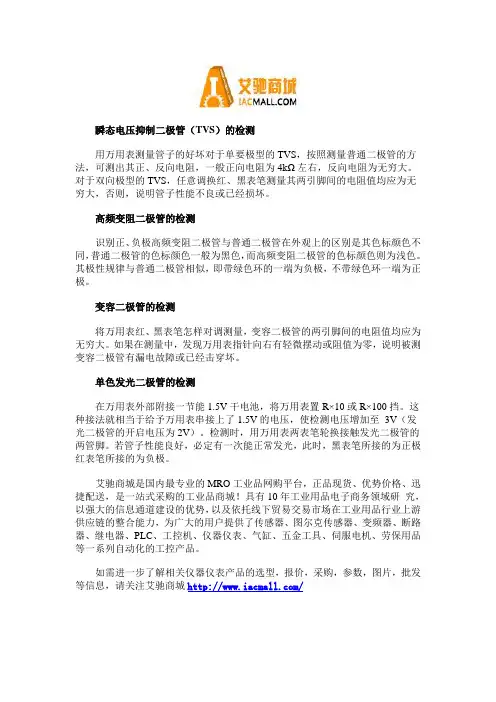

瞬态电压抑制二极管（TVS）的检测用万用表测量管子的好坏对于单要极型的TVS，按照测量普通二极管的方法，可测出其正、反向电阻，一般正向电阻为4kΩ左右，反向电阻为无穷大。

对于双向极型的TVS，任意调换红、黑表笔测量其两引脚间的电阻值均应为无穷大，否则，说明管子性能不良或已经损坏。

高频变阻二极管的检测识别正、负极高频变阻二极管与普通二极管在外观上的区别是其色标颜色不同，普通二极管的色标颜色一般为黑色，而高频变阻二极管的色标颜色则为浅色。

其极性规律与普通二极管相似，即带绿色环的一端为负极，不带绿色环一端为正极。

变容二极管的检测将万用表红、黑表笔怎样对调测量，变容二极管的两引脚间的电阻值均应为无穷大。

如果在测量中，发现万用表指针向右有轻微摆动或阻值为零，说明被测变容二极管有漏电故障或已经击穿坏。

单色发光二极管的检测在万用表外部附接一节能1.5V干电池，将万用表置R×10或R×100挡。

这种接法就相当于给予万用表串接上了1.5V的电压，使检测电压增加至3V（发光二极管的开启电压为2V）。

检测时，用万用表两表笔轮换接触发光二极管的两管脚。

若管子性能良好，必定有一次能正常发光，此时，黑表笔所接的为正极红表笔所接的为负极。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。

用万用表检测各种见二极管的极性,好坏等参数的方法本文主要介绍用万用表检测常用二极管,如高速开关二极管,快恢复二极管,小功率通用二极管,双向触发二极管,TVS管,红外二极管的引脚极性及性能的方法.1、检测玻封硅高速开关二极管检测硅高速开关二极管的方法与检测普通二极管的方法相同。

不同的是，这种管子的正向电阻较大。

用R×1k电阻挡测量，一般正向电阻值为5k～10k，反向电阻值为无穷大。

2、检测快恢复、超快恢复二极管用万用表检测快恢复、超快恢复二极管的方法基本与检测塑封硅整流二极管的方法相同。

即先用R×1k挡检测一下其单向导电性，一般正向电阻为4.5k左右，反向电阻为无穷大；再用R×1挡复测一次，一般正向电阻为几欧，反向电阻仍为无穷大。

3、检测小功率晶体二极管A、判别正、负电极(a)、观察外壳上的的符号标记。

通常在二极管的外壳上标有二极管的符号，带有三角形箭头的一端为正极，另一端是负极。

(b)、观察外壳上的色点。

在点接触二极管的外壳上，通常标有极性色点(白色或红色)。

一般标有色点的一端即为正极。

还有的二极管上标有色环，带色环的一端则为负极。

(c)、以阻值较小的一次测量为准，黑表笔所接的一端为正极，红表笔所接的一端则为负极。

B、检测最高工作频率FM。

晶体二极管工作频率，除了可从有关特性表中查阅出外，实用中常常用眼睛观察二极管内部的触丝来加以区分，如点接触型二极管属于高频管，面接触型二极管多为低频管。

另外，也可以用万用表R×1k挡进行测试，一般正向电阻小于1k 的多为高频管。

C、检测最高反向击穿电压VRM。

对于交流电来说，因为不断变化，因此最高反向工作电压也就是二极管承受的交流峰值电压。

需要指出的是，最高反向工作电压并不是二极管的击穿电压。

一般情况下，二极管的击穿电压要比最高反向工作电压高得多(约高一倍)。

4、检测双向触发二极管A、将万用表置于R×1k挡，测双向触发二极管的正、反向电阻值都应为无穷大。

用万用表检测各种见二极管的极性,好坏等参数的方法本文主要介绍用万用表检测常用二极管,如高速开关二极管,快恢复二极管,小功率通用二极管,双向触发二极管,TVS管,红外二极管的引脚极性及性能的方法.1、检测玻封硅高速开关二极管检测硅高速开关二极管的方法与检测普通二极管的方法相同。

不同的是，这种管子的正向电阻较大。

用R×1k电阻挡测量，一般正向电阻值为5k～10k，反向电阻值为无穷大。

2、检测快恢复、超快恢复二极管用万用表检测快恢复、超快恢复二极管的方法基本与检测塑封硅整流二极管的方法相同。

即先用R×1k挡检测一下其单向导电性，一般正向电阻为4.5k左右，反向电阻为无穷大；再用R×1挡复测一次，一般正向电阻为几欧，反向电阻仍为无穷大。

3、检测小功率晶体二极管A、判别正、负电极(a)、观察外壳上的的符号标记。

通常在二极管的外壳上标有二极管的符号，带有三角形箭头的一端为正极，另一端是负极。

(b)、观察外壳上的色点。

在点接触二极管的外壳上，通常标有极性色点(白色或红色)。

一般标有色点的一端即为正极。

还有的二极管上标有色环，带色环的一端则为负极。

(c)、以阻值较小的一次测量为准，黑表笔所接的一端为正极，红表笔所接的一端则为负极。

B、检测最高工作频率FM。

晶体二极管工作频率，除了可从有关特性表中查阅出外，实用中常常用眼睛观察二极管内部的触丝来加以区分，如点接触型二极管属于高频管，面接触型二极管多为低频管。

另外，也可以用万用表R×1k挡进行测试，一般正向电阻小于1k 的多为高频管。

C、检测最高反向击穿电压VRM。

对于交流电来说，因为不断变化，因此最高反向工作电压也就是二极管承受的交流峰值电压。

需要指出的是，最高反向工作电压并不是二极管的击穿电压。

一般情况下，二极管的击穿电压要比最高反向工作电压高得多(约高一倍)。

4、检测双向触发二极管A、将万用表置于R×1k挡，测双向触发二极管的正、反向电阻值都应为无穷大。
