英国CITY氧气传感器 7OXV气体检测探头

英国CITY英国CITY氧气传感器概况所有的氧气传感器都是自身供电,有限扩散,其金属-空气型电池由空气阴极,阳极和电解液组成。

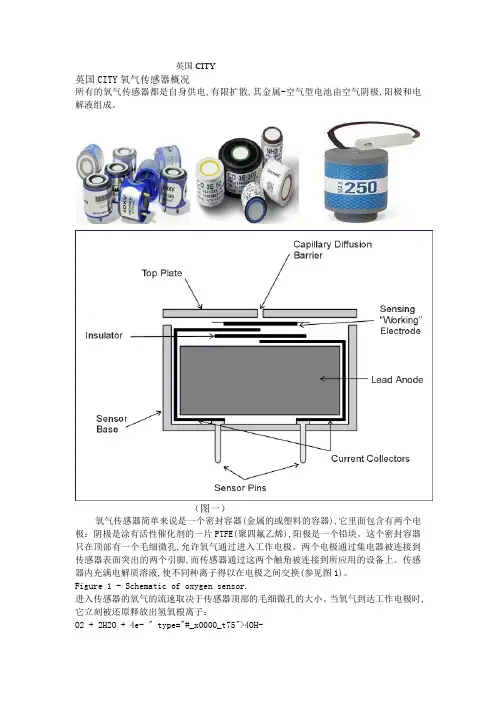

（图一）氧气传感器简单来说是一个密封容器(金属的或塑料的容器),它里面包含有两个电极：阴极是涂有活性催化剂的一片PTFE(聚四氟乙烯),阳极是一个铅块。

这个密封容器只在顶部有一个毛细微孔,允许氧气通过进入工作电极。

两个电极通过集电器被连接到传感器表面突出的两个引脚,而传感器通过这两个触角被连接到所应用的设备上。

传感器内充满电解质溶液,使不同种离子得以在电极之间交换(参见图1)。

Figure 1 - Schematic of oxygen sensor.进入传感器的氧气的流速取决于传感器顶部的毛细微孔的大小。

当氧气到达工作电极时,它立刻被还原释放出氢氧根离子：O2 + 2H2O + 4e- " type="#_x0000_t75">4OH-这些氢氧根离子通过电解质到达阳极(铅),与铅发生氧化反应,生成对应的金属氧化物。

2Pb + 4OH- " type="#_x0000_t75">2PbO + 2H2O + 4e-上述两个反应发生生成电流,电流大小相应地取决于氧气反应速度(法拉第定律),可外接一只已知电阻来测量产生的电势差,这样就可以准确测量出氧气的浓度。

电化学反应中,铅极参与到氧化反应中,使得这些传感器具有一定的使用期限,一旦所有可利用的铅完全被氧化,传感器将停止运作。

通常氧气传感器的使用寿命为1-2 年,但也可以通过增加阳极铅的含量或限制接触阳极的氧气量来延长传感器的使用寿命。

毛细微孔氧传感器和分压氧传感器城市技术生产的氧气传感器根据进入传感器的氧气的扩散方式的不同分为两种,一种是在传感器顶部设有一毛细微孔,而另一种设有一层固体薄膜允许气体通过。

细孔传感器测量的是氧气浓度,而固体薄膜传感器测量的是氧气的分压。

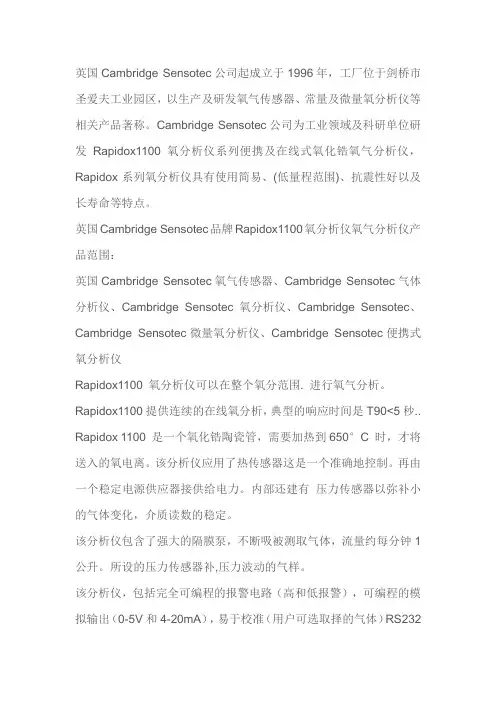

英国Cambridge Sensotec公司起成立于1996年，工厂位于剑桥市圣爱夫工业园区，以生产及研发氧气传感器、常量及微量氧分析仪等相关产品著称。

Cambridge Sensotec公司为工业领域及科研单位研发Rapidox1100氧分析仪系列便携及在线式氧化锆氧气分析仪，Rapidox系列氧分析仪具有使用简易、(低量程范围)、抗震性好以及长寿命等特点。

英国Cambridge Sensotec品牌Rapidox1100氧分析仪氧气分析仪产品范围：英国Cambridge Sensotec氧气传感器、Cambridge Sensotec气体分析仪、Cambridge Sensotec氧分析仪、Cambridge Sensotec、Cambridge Sensotec微量氧分析仪、Cambridge Sensotec便携式氧分析仪Rapidox1100 氧分析仪可以在整个氧分范围. 进行氧气分析。

Rapidox1100提供连续的在线氧分析，典型的响应时间是T90<5秒.. Rapidox 1100 是一个氧化锆陶瓷管，需要加热到650°C 时，才将送入的氧电离。

该分析仪应用了热传感器这是一个准确地控制。

再由一个稳定电源供应器接供给电力。

内部还建有压力传感器以弥补小的气体变化，介质读数的稳定。

该分析仪包含了强大的隔膜泵，不断吸被测取气体，流量约每分钟1公升。

所设的压力传感器补,压力波动的气样。

该分析仪，包括完全可编程的报警电路（高和低报警），可编程的模拟输出（0-5V和4-20mA），易于校准（用户可选取择的气体）RS232通信和一套完整的通信/数据记录软件。

Rapidox1100产品应用规模实验室的实验炉实控制和监测监测可能有窒息危险的室内的氧气含水量使用低氧环境的工业过程（例如：氮气波动焊接，真空焊接，测试制氮机）监测燃烧过程，在稀薄燃的应用在需要高分压的工况中控制监测氧气量食口粮食生产测试纯度惰性气体，如氩气和氮气测量精度读数的±0.5%主要特点：特征借助强有力的位于分析仪内部的线性活塞泵可以连续取样测量反应测量范围可用1ppm的氧分.A精度为实际检测到的氧浓度的±2% 分辨率为±0.5%.容易校准，用户可以使用任意两种气体对仪器进行校准.0-5V 和4-20mA 电压电流输出（用户可编程）.RS232 数位输出Windows 数据记录软件与MS-Excel兼容的图表.可编程报警（高.低），有输出和可视报警指示.传感谢器自动清洗装置.。

最见问题产品1.你们的付款方式是怎样的？2. 你们标准的退货保证程序是怎样的？3. 你们在其他国家有没有分销商？4. 购买传感器要提前多少时间下定单？5. 城市技术共有多少名员工？6. 我怎样开设帐户？7. 你们的工作时间是怎样的？8. 你们能否为公司加贴标签？9. 你们是否为仪器更换传感器？技术1.日期代码代表的是什么意思？2. 为什么CiTiceL产品中NX1在车用中用途比3NF/F更好？3. 传感器使用多久后需要再校准？4. 不同传感器的交叉干扰性区别会有多大？5. 在传感器前部使用泵，反应是否会加速？6. 是否可以在传感器前加上一层薄膜或过滤器？7. 在设计合适的样本系统时应考虑哪些因素？8. 如果气体本身的温度与传感器的温度不同会怎样？9. 如何识别你们生产的传感器？10. 传感器是否能被持续暴露于目标气体？11. 传感器持有那些批准证书？12. 传感器的外壳是由哪些材料制成的？13. 传感器内部安全吗？14. 我如何测试电路？15. 我如何清洗传感器？16. 如果我将传感器暴露于操作说明规定以外的温度会怎样？17. 如果我将传感器暴露于操作说明规定以外的压力会怎样？18. 保存传感器的理想条件是什么?19. 传感器的电力要求是怎样的？20. 内置过滤器能使用多长时间？21. 如果超过规定的最大负荷，会怎样？22. 传感器要正常工作，需要多少氧气？23. 为什么我的传感器读数比说明中的低？24. 如何连接传感器？25. 你们是否有温度数据？26. 你们是否有交叉干扰数据？27. 建议的保存期是多长？28. 为什么有最低流速的要求？29. 什么情况下会使传感器失效？30. 我如何准备使用CiTiceL产品？31. 什么时候需要更换传感器？32. 能否用CiTiceLs传感器测试替代气体？. 你们的付款方式是怎样的？客户享有30天的信用期限，在所提供的证明文件得到认可后，可以给予信用期限。

英国CITY 氧气传感器点击察看大图产品名称： 英国CITY 氧气传感器产品型号： 2FO 5FO 40X产品展商： 北京乐氏联创科技有限公司产品产地： 英国 产品价格： 面议联系该产品厂商产品详细说明氧气传感器 概况所有的氧气传感器都是自身供电，有限扩散，其金属-空气型电池由空气阴极，阳极和电解液组成。

氧气传感器简单来说是一个密封容器（金属的或塑料的容器），它里面包含有两个电极：阴极是涂有活性催化剂的一片PTFE （聚四氟乙烯），阳极是一个铅块。

这个密封容器只在顶部有一个毛细微孔，允许氧气通过进入工作电极。

两个电极通过集电器被连接到传感器表面突出的两个引脚，而传感器通过这两个触角被连接到所应用的设备上。

传感器内充满电解质溶液，使不同种离子得以在电极之间交换（参见图1）。

Figure 1 - Schematic of oxygen sensor.进入传感器的氧气的流速取决于传感器顶部的毛细微孔的大小。

当氧气到达工作电极时，它立刻被还原释放出氢氧根离子：O2 + 2H2O + 4e- " type="#_x0000_t75">4OH-这些氢氧根离子通过电解质到达阳极（铅），与铅发生氧化反应，生成对应的金属氧化物。

2Pb + 4OH- " type="#_x0000_t75">2PbO + 2H2O + 4e-上述两个反应发生生成电流，电流大小相应地取决于氧气反应速度（法拉第定律），可外接一只已知电阻来测量产生的电势差，这样就可以准确测量出氧气的浓度。

电化学反应中，铅极参与到氧化反应中，使得这些传感器具有一定的使用期限，一旦所有可利用的铅完全被氧化，传感器将停止运作。

通常氧气传感器的使用寿命为1-2 年，但也可以通过增加阳极铅的含量或限制接触阳极的氧气量来延长传感器的使用寿命。

毛细微孔氧传感器和分压氧传感器城市技术生产的氧气传感器根据进入传感器的氧气的扩散方式的不同分为两种，一种是在传感器顶部设有一毛细微孔，而另一种设有一层固体薄膜允许气体通过。

气体检测专家使用说明书英思科宗旨保护地球各个角落人类的生命随时随地提供最高品质的产品和最优质的服务尊敬的用户：感谢您购买并使用英思科的产品——CZ型多种气体测定器。

您所购买的CZ型多种气体测定器每天都能为您提供可靠的气体检测服务。

该产品是我们最严格的规范下设计、制造、测量和认证的。

参照本说明书的介绍，您只需做最少量的维护工作，就能享受本仪器长年为您提供的最可信赖的气体检测服务。

我最为关心的是：在未来的几个月，甚至几年内，您是否对您所购买的CZ型多种气体测定器的性能感到满意。

衷心希望：如果您有任何疑问或意见，请来电与我们联系。

通常一通电话咨询就可帮助您用较少的时间解决问题。

请别犹豫，立即与我们联系：400-820-2515。

英思科的全体员工为能有机会向您提供服务而深表荣幸。

您最诚挚的，Kent D . McElhattan总裁兼首席执行官美国英思科公司目录1、警告及注意事项2、仪器拆箱3、认证4、仪器示图5、简介6、仪器操作气体读数模式操作模式调零/标定模式峰值显示模式　TWA读数观察模式STEL读数观察模式7、设置模式低浓度气体报警设定值高浓度气体报警设定值TWA报警设定值STEL报警设定值时钟设置日历设置安全密码设置调零/标定保护设置8、仪器调零/标定9、数据记录10、CH4超量程11、保养和维修清洗电池充电12、SP40采样泵13、技术指标14、可替换零件清单15、质量保证16、版权17、使用小贴士煤矿矿用产品安全标志证书3 4 4 5 6 6 6 7 8 8 8 9 9 9 10 10 11 12 12 13 13 14 15 15 15 15 15 16 16 17 18 19 20警告及注意事项不正确的操作或不适宜的使用环境，可能会消弱仪器的性能。

为了最安全最有效的使用仪器，请仔细阅读下列正确操作程序和使用环境。

请在使用前认真阅读使用说明书。

在氧气不足的大气环境中可能造成可燃气体读数低于实际浓度。

Ammonia 1R e v . 11/2011Sensoric NH3 3E 100地 址：深圳市龙华新区民治大道牛栏前大厦Ｃ５０７ 邮箱：ｓｉｎｇｏａｎ＠１６３．ｃｏｍ　联络人：蒋小姐　１３４　２８７６　２６３１ 电话：０７５５－８５２５　８９００ 传真：０７５５－８５２５　８９０３　网 址：　ｗｗｗ．ｓｉｎｇｏａｎ．ｃｏｍ ｗｗｗ．ｓｉｎｇｏａｎ．ｃｏｍ．ｃｎ ｗｗｗ．ｓｈｅｎｇｕｏａｎ．ｃｏｍ　深圳市深国安电子科技有限公司Sensoric NH3 3E 100FEATURESAmperometric 3 electrode sensor cell Fixed organic gel electrolyte No CO2 interference 0 volt bias operation TYPICAL APPLICATIONSTLV-monitoring, leakage detectionFixed point applications in cold storages & refrigeration plants only Sensoric deems the data contained herein as factual,and the opinions expressed are those of qualified experts based on the results of tests conducted.The above data can not be used as a warranty provision or representation for which Sensoric assumes legal responsibility.The data are offered solely for consideration,investigation and verification.Any use of this information is subject to federal,state and local laws and regulations.2R e v . 11/2011For other applications please use NH3 3E SE versions No background concentrations of ammonia & alcohols*Note:•Background concentrations of ammonia and alcohols might shorten life time of sensor •Exposure to high concentrations of alcohols can cause a high loss of sensor sensitivityPART NUMBER INFORMATION MINI1845-031-30009SENSORIC CLASSIC 1845-031-30069CTL 4 series adaptation 1845-031-30049CTL 7 series adaptation1845-031-30079地 址：深圳市龙华新区民治大道牛栏前大厦Ｃ５０７ 邮箱：ｓｉｎｇｏａｎ＠１６３．ｃｏｍ　联络人：蒋小姐　１３４　２８７６　２６３１ 电话：０７５５－８５２５　８９００ 传真：０７５５－８５２５　８９０３　网 址：　ｗｗｗ．ｓｉｎｇｏａｎ．ｃｏｍ ｗｗｗ．ｓｉｎｇｏａｎ．ｃｏｍ．ｃｎ ｗｗｗ．ｓｈｅｎｇｕｏａｎ．ｃｏｍ　深圳市深国安电子科技有限公司TECHNICAL SPECIFICATIONSMeasuring Range 0–100 ppmSensitivity Range 90 nA/ppm ±40 nA/ppm Zero Current at 20°C <±150 nA Resolution at 20°C <2 ppmBias Potential 0 mVLinearity<5% full scaleResponse Time at 20°Ct50<20 s calculated from 5 min. exposure time Sensoric NH3 3E 100Sensoric deems the data contained herein as factual,and the opinions expressed are those of qualified experts based on the results of tests conducted.The above data can not be used as a warranty provision or representation for which Sensoric assumes legal responsibility.The data are offered solely for consideration,investigation and verification.Any use of this information is subject to federal,state and local laws and regulations.3R e v . 11/2011t90<120 s calculated from 5 min. exposure timeLong Term Sensitivity Drift <10% per 6 monthsOperation Conditions Temperature Range -40°C to +40°CHumidity Range 15–90% r.H, non–condensingEffect of Humidityan abrupt change of r.H. will cause a short term drift of zero readingSensor Life Expectancy > 18 months in air Warranty 12 months地 址：深圳市龙华新区民治大道牛栏前大厦Ｃ５０７ 邮箱：ｓｉｎｇｏａｎ＠１６３．ｃｏｍ　联络人：蒋小姐　１３４　２８７６　２６３１ 电话：０７５５－８５２５　８９００ 传真：０７５５－８５２５　８９０３　网 址：　ｗｗｗ．ｓｉｎｇｏａｎ．ｃｏｍ ｗｗｗ．ｓｉｎｇｏａｎ．ｃｏｍ．ｃｎ ｗｗｗ．ｓｈｅｎｇｕｏａｎ．ｃｏｍ　深圳市深国安电子科技有限公司Sensoric NH3 3E 100Sensoric deems the data contained herein as factual,and the opinions expressed are those of qualified experts based on the results of tests conducted.The above data can not be used as a warranty provision or representation for which Sensoric assumes legal responsibility.The data are offered solely for consideration,investigation and verification.Any use of this information is subject to federal,state and local laws and regulations.4R e v . 11/201地 址：深圳市龙华新区民治大道牛栏前大厦Ｃ５０７ 邮箱：ｓｉｎｇｏａｎ＠１６３．ｃｏｍ　联络人：蒋小姐　１３４　２８７６　２６３１ 电话：０７５５－８５２５　８９００ 传真：０７５５－８５２５　８９０３　深圳市深国安电子科技有限公司Sensoric NH3 3E 100Sensoric deems the data contained herein as factual,and the opinions expressed are those of qualified experts based on the results of tests conducted.The above data can not be used as a warranty provision or representation for which Sensoric assumes legal responsibility.The data are offered solely for consideration,investigation and verification.Any use of this information is subject to federal,state and local laws and regulations.5R e v . 11/201地 址：深圳市龙华新区民治大道牛栏前大厦Ｃ５０７ 邮箱：ｓｉｎｇｏａｎ＠１６３．ｃｏｍ　联络人：蒋小姐　１３４　２８７６　２６３１ 电话：０７５５－８５２５　８９００ 传真：０７５５－８５２５　８９０３　深圳市深国安电子科技有限公司CROSS SENSITIVITIES AT 20°C GasConcentration Reading [ppm]Alcohols1000 ppm yes / n.d.Carbon Monoxide 100 ppm 40Chlorine1 ppm -6Nitrogen Dioxide 10 ppm -15Sulfur Dioxide 20 ppm yes / n.d.Sensoric NH3 3E 100Sensoric deems the data contained herein as factual,and the opinions expressed are those of qualified experts based on the results of tests conducted.The above data can not be used as a warranty provision or representation for which Sensoric assumes legal responsibility.The data are offered solely for consideration,investigation and verification.Any use of this information is subject to federal,state and local laws and regulations.6R e v . 11/2011Notes:1.Interference factors may differ from sensor to sensor and with life time. It is not advisable to calibrate with interference gases if not otherwise stated2.This table does not claim to be complete. The sensor might also be sensitive to other gasesHydrogen10000 ppm1000Hydrogen Sulfide20 ppm25地 址：深圳市龙华新区民治大道牛栏前大厦Ｃ５０７ 邮箱：ｓｉｎｇｏａｎ＠１６３．ｃｏｍ　联络人：蒋小姐　１３４　２８７６　２６３１ 电话：０７５５－８５２５　８９００ 传真：０７５５－８５２５　８９０３　网 址：　ｗｗｗ．ｓｉｎｇｏａｎ．ｃｏｍ ｗｗｗ．ｓｉｎｇｏａｎ．ｃｏｍ．ｃｎ ｗｗｗ．ｓｈｅｎｇｕｏａｎ．ｃｏｍ　深圳市深国安电子科技有限公司Safety NoteThis sensor is designed to be used in safety critical applications. To ensure that the sensorand/or instrument in which it is used, are operating properly, it is a requirement that the function of the device is confirmed by exposure to target gas (bump check) before each use of the sensor and/or instrument. Failure to carry out such tests may jeopardize the safety of people and property .AttentionSensoric deems the data contained herein as factual,and the opinions expressed are those of qualified experts based on the results of tests conducted.The above data can not be used as a warranty provision or representation for which Sensoric assumes legal responsibility.The data are offered solely for consideration,investigation and verification.Any use of this information is subject to federal,state and local laws and regulations.7R e v . 11/2011Use of the Sensoric range sensors requires complete understanding of the instructions. Before using Sensoric range sensors please carefully read ‘Application Notes’ which can be found at under the heading ‘Support’ -> ‘Application Notes’-> ‘Sensoric’Product Safety Data Sheets (PSDS) can be obtained at under the heading ‘Support’ -> ‘Product Safety Datasheets’For further assistance on sensor selection and use, please contact a member of the Technical Sales team.地 址：深圳市龙华新区民治大道牛栏前大厦Ｃ５０７ 邮箱：ｓｉｎｇｏａｎ＠１６３．ｃｏｍ　联络人：蒋小姐　１３４　２８７６　２６３１ 电话：０７５５－８５２５　８９００ 传真：０７５５－８５２５　８９０３　网 址：　ｗｗｗ．ｓｉｎｇｏａｎ．ｃｏｍ ｗｗｗ．ｓｉｎｇｏａｎ．ｃｏｍ．ｃｎ ｗｗｗ．ｓｈｅｎｇｕｏａｎ．ｃｏｍ　深圳市深国安电子科技有限公司。

Doc. Ref.: a02.pmd Issue 1.6Page 1 of 222nd October 2001AO2 CiTiceL ®with Molex connectorPerformance CharacteristicsOutput Range Resolution Expected Operating Life T 90 Response Time T 99.5 Response Time*Signal in 100%O 2Linearity Zero Offset Temperature Range Temperature Compensation Differential Pressure Range Absolute Pressure Range Relative Humidity Range Long Term Output Drift Recommended Load ResistorWarranty Period 9 - 13mV in Air 0-100% O 20.01% O 2360000%O 2hrs at 20°C286000%O 2hrs at 40°C or 2 years in air at STP<5 seconds <40 seconds100±1%Linear 0-100% O 2<20µV-20°C to +50°C<2% variation from 0°C to 40°C(see graph)0-500mbar Max 500-2000mbar0 to 99% non-condensing <10% signal loss/year Min 10K Ω12 month from date of despatch*T 99.5 response is equivalent to a change in concentration from 20.9% O 2 to 0.1% O 2N.B.All performance data is based on conditions at 20°C,50%RH, and 1013mBarNOTEMolex header used in sensor is MOLEX 22-29-2031Suggested mating parts are:Molex 22-01-2035: 3-way housing Molex 08-56-0110: crimp terminalsAO2 CiTiceL to be assembled into application 'finger tight' onlyOxygen CiTiceL® SpecificationTemperature BehaviourThe output of an AO2 CiTiceL varies with gradual changes in temperature, but incorporates a thermistor to compensate for these changes. The thermistor gives the AO2 a very stable output over a wide temperature range.The graph below shows the typical output behaviour of AO2 sensors over the range 0°C to +40°C.Cross-sensitivityThe AO2 has been tested for cross-sensitivity to a number of gases likely to be present in an automotive exhaust sample. The gas concentrations used and the response of the AO2 have been summarised below.These figures show that of the gases tested none show a sufficiently large cross-sensitivity to cause any inaccuracy in readings. In addition the baseline was unaffected by exposure to these gases.Every effort has been made to ensure the accuracy of this document at the time of printing. In accordance with the company’s policy of continued product improvement City Technology Limited reserves the right to make product changes without notice. No liability is accepted for any consequential losses, injury or damage resulting from the use of this document or from any omissions or errors herein. The data is given for guidance only. It does not constitute a specification or an offer for sale. The products are always subject to a programme of improvement and testing which may result in some changes in the characteristics quoted. As the products may be used by the client in circumstances beyond the knowledge and control of City Technology Limited, we cannot give any warranty as to the relevance of these particulars to an application. It is the clients’ responsibility to carry out the necessary tests to determine the usefulness of the products and to ensure their safety of operation in a particular application.Performance characteristics on this data sheet outline the performance of newly supplied sensors. Output signal can drift below the lower limit over time. Doc. Ref.: a02.pmd Issue 1.6Page 2 of 222nd October 2001。
