PCB板级设计之地线设计

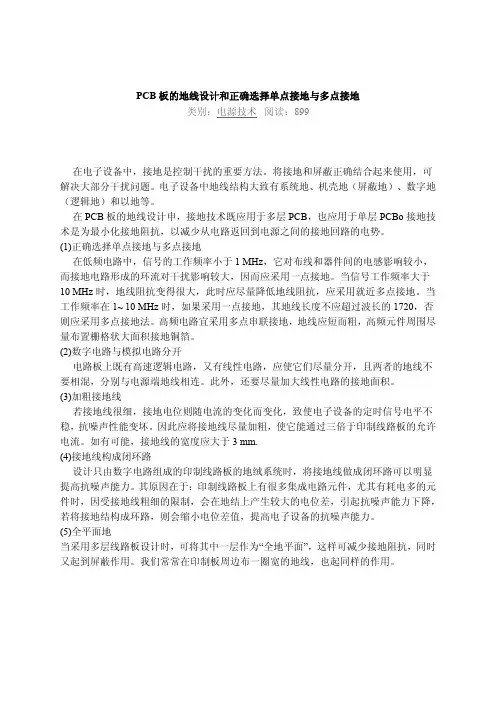

PCB板的地线设计和正确选择单点接地与多点接地类别：电源技术阅读：899在电子设备中，接地是控制干扰的重要方法。

将接地和屏蔽正确结合起来使用，可解决大部分干扰问题。

电子设备中地线结构大致有系统地、机壳地（屏蔽地）、数字地（逻辑地）和以地等。

在PCB板的地线设计申，接地技术既应用于多层PCB，也应用于单层PCBo接地技术是为最小化接地阻抗，以减少从电路返回到电源之间的接地回路的电势。

(1)正确选择单点接地与多点接地在低频电路中，信号的工作频率小于1 MHz，它对布线和器件间的电感影响较小，而接地电路形成的环流对干扰影响较大，因而应采用一点接地。

当信号工作频率大于10 MHz时，地线阻抗变得很大，此时应尽量降低地线阻抗，应采用就近多点接地。

当工作频率在1~ 10 MHz时，如果采用一点接地，其地线长度不应超过波长的1720，否则应采用多点接地法。

高频电路宜采用多点串联接地，地线应短而粗，高频元件周围尽量布置栅格状大面积接地铜箔。

(2)数字电路与模拟电路分开电路板上既有高速逻辑电路，又有线性电路，应使它们尽量分开，且两者的地线不要相混，分别与电源端地线相连。

此外，还要尽量加大线性电路的接地面积。

(3)加粗接地线若接地线很细，接地电位则随电流的变化而变化，致使电子设备的定时信号电平不稳，抗噪声性能变坏。

因此应将接地线尽量加粗，使它能通过三倍于印制线路板的允许电流。

如有可能，接地线的宽度应大于3 mm.(4)接地线构成闭环路设计只由数字电路组成的印制线路板的地绒系统时，将接地线做成闭环路可以明显提高抗噪声能力。

其原因在于：印制线路板上有很多集成电路元件，尤其有耗电多的元件时，因受接地线粗细的限制，会在地结上产生较大的电位差，引起抗噪声能力下降，若将接地结构成环路，则会缩小电位差值，提高电子设备的抗噪声能力。

(5)全平面地当采用多层线路板设计时，可将其中一层作为“全地平面”，这样可减少接地阻抗，同时又起到屏蔽作用。

印制电路板设计规范印制电路板（Printed Circuit Board，简称PCB）设计规范是指为了保证电路板的设计、制造和使用中的质量和可靠性，制定的一系列规则和准则。

以下是一份典型的PCB设计规范，详细介绍了各个方面的要求。

一、电路板尺寸和层数1.PCB尺寸应符合实际需求，合理调整尺寸以满足其他设备的要求。

2.PCB层数应根据电路复杂度、电磁兼容性和成本等因素合理选择。

二、布局设计1.元器件布局应科学合理，尽量避免元器件之间的相互干扰。

2.高频信号和低频信号的布局应相互分离，以减少相互干扰。

3.电源和地线应尽量宽厚，减小电阻和电感，提高电路的稳定性。

三、网络连接1.信号线应尽量短、直且排布整齐，最大程度地避免信号交叉和串扰。

2.不同信号层之间的信号连线应通过过孔、通孔或阻抗匹配的方式进行连接。

四、电源和地线设计1.电源线和地线应尽量宽厚，减小电阻和电感，提高电压的稳定性。

2.电源和地线的路径应尽量短，减少电源回路的串扰和噪声。

五、元器件选择和焊接1.元器件的选择应根据设计需求，考虑其性能、品质和可靠性。

2.焊接工艺应符合IPC-610标准，保证焊点的牢固和质量。

六、阻抗匹配和信号完整性1.高速信号线应进行阻抗匹配，以减少反射和信号失真。

2.信号线应采用差分传输方式，以提高抗干扰能力和信号完整性。

七、电磁兼容性设计1.尽量合理布局和组织信号线，以减少电磁干扰和辐射。

2.使用合适的屏蔽措施，包括屏蔽罩、电磁屏蔽层和绕线等。

八、PCB制造和组装1.PCB制造应按照标准工艺进行，确保PCB质量和可靠性。

2.元器件的组装应按照标准操作进行，保证焊接质量。

九、测试和调试1.PCB设计完成后，应进行严格的电路测试和调试，确保其性能和可靠性。

2.测试和调试工具应符合要求，确保测试结果的准确性和可靠性。

以上是一份典型的PCB设计规范，设计师在进行PCB设计时应考虑到电路的复杂性、可靠性和成本等因素，并严格按照规范进行设计和制造，以提高电路板的质量和可靠性。

射频电路PCB设计处理技巧1.地线设计：射频信号的传输对地线的布局和设计要求较高。

尽量使用多层板设计，确保地线的良好连接。

地线应该是厚而宽的，并且应该避免地线上的任何断点或改变形状的地方。

减少地线的长度，以降低地线的阻抗。

对于高频信号，建议使用分割式地线，即将地线分为多段，以减少反射和传导电磁干扰。

2.信号线和电源线的隔离：信号线和电源线在PCB上布局时应尽量相隔一定距离，尤其是高频信号线和高功率电源线。

这样可以减少信号线受到电源线干扰的可能性。

如果无法避免信号线和电源线的交叉，可以采用屏蔽罩、地线隔离等方法来降低干扰。

3.分割信号层和电源层：在多层板设计中，应尽量将信号层和电源层分离。

这样可以避免电源线的干扰对信号的影响。

当然，分割信号层和电源层时需要注意地线的布置，在高频电路中，应将地线布置在相对靠近信号层的位置。

4.PCB阻抗匹配：射频信号的传输需要保持恒定的阻抗，以避免反射和能量损失。

在设计PCB时，可以通过合理选择布线宽度、地线间距等参数来匹配所需的阻抗。

同时，为了减少匹配阻抗带来的干扰，可以在射频电路上添加滤波电容或电感等组件。

5.规避时钟信号干扰：时钟信号在高频射频电路中很容易产生干扰。

为了规避时钟信号干扰，可以在设计PCB时将时钟线与其他信号线相隔离，尽量减少与时钟信号平行的信号线的长度。

同时，可以在时钟信号线旁边添加地线来降低干扰。

6.良好的电源和接地规划：良好的电源和接地规划对射频电路的性能和稳定性至关重要。

尽量减少电源和地线的共享，避免共地引起的干扰。

可以使用独立的电源线来供应射频电路。

此外，电源和地线的连接处应采用短而宽的线路，以降低阻抗。

7.屏蔽处理：在高频射频电路设计中，经常会遇到需要屏蔽的情况。

这时可以使用屏蔽罩或屏蔽板来将信号线隔离开来，避免干扰。

屏蔽罩可以是金属板，也可以是金属层布膜，关键是要保证良好的接地。

8.热管理：在射频电路中，发热问题可能会导致性能下降。

PCB板地线与接地技术PCB,自问世以来一直处于发展之中,尤其是20世纪80年代家电发展、90年代信息产业的崛起,大大推进了PCB设计技术、制造工艺与PCB工业的发展。

地线与接地是PCB板设计中的一个重要方面,其实现方式与PCB板上的功能电路、器件、高密化、高速化有关。

高速化还必须考虑高频谐波(常取10倍频),时钟信号上升边沿速率。

地线与接地设计在PCB 三个发展阶段中,在解决EMC方面积累了丰富经验的重要措施之一。

之一。

通孔插装技术(THT) 用PCB阶段,或用于以DIP器件为代表的PCB阶段。

40到80年代。

主要特点：镀(导)通孔起到电气互连和支撑器件引腿的双重作用。

提高密度主要靠减少线宽/间距。

之二。

表面安装技术(SMT)用PCB阶段,或用于QFP和走向BGA器件为代表的PCB阶段。

90年代到90年代中后期,PCB专业企业相继完成THT用PCB走向SMT用PCB的技术改造。

主要特点：镀(导)通孔只起到电气互连作用。

提高密度主要靠减少镀(导)通孔直径尺寸和采用埋盲孔结构。

之三。

芯片级封装(CSP)用PCB阶段,或用于SCM/BGA与MCM/BGA 为代表的MCM-L及其母板PCB阶段。

主要的典型产品是新一代的积层式多层板(BUM)。

主要特点：从线宽/间距(＜0.1mm)、孔径(Φ＜0.1mm)到介质厚度(＜0.1mm)等全方位地进一步减少尺寸,使PCB达到更高的互连密度,以满足CSP的要求。

BUM于90年代出现,目前已步入生产阶段。

几个有关术语：接地通用术语,量身定制。

词前必须加修饰语。

示例(英国术语),是在建筑的接入线中,安全接地线对地的连接。

接地方法 所选择的一种满足特定要求的引导电流的最佳方法。

接地环路 包括一个作为接地电位元件(面、引线、导线)的电路,返回电流可以通过这个元件(面、引线、导线)返回。

一个电路中至少有一个接地环路。

地环路包括一些导电元件(如平板、走线及导线) 的电路,假定其具有地电位,有回流穿过。
