辽宁省六校协作体2019-2020学年高二上学期期中物理试卷一、单选题（本大题共8小题，共32.0分）1.如图所示，通电螺旋管放置于水平桌面上，并通入恒定的电流；当螺旋管左上方固定一垂直纸面的通电直导线，通入垂直纸面向外的恒定电流I时，下列说法正确的是()A. 通电导线受到竖直向上的安培力作用B. 通电导线受到斜向下的安培力作用C. 通电螺旋管对桌面的压力减小D. 桌面受到螺旋管的摩擦力水平向右2.如图所示，a、b是环形通电导线内外两侧的两点，这两点磁感应强度的方向()A. 均垂直纸面向外B. a点水平向左，b点水平向右C. a点垂直纸面向外，b点垂直纸面向里D. a点垂直纸面向里，b点垂直纸面向外3.如图所示，直线b为电源的U−I图像，直线a为电阻R的U−I图像，用该电源和该电阻串联组成闭合电路时，下列说法中不正确的是()A. 电源的输出功率为4WB. 电源的电动势为3V，电源的内阻为0.5ΩC. 电源的热功率为2WD. 电源的效率约为33.3%4.如图甲所示为柔软绝缘线圈，通电后线圈向横杆中央集中，如图乙所示，则出现这一情况的原因是()A. 安培力的作用B. 库仑力的作用C. 电磁感应作用D. 电场力的作用5.在倾角为α的光滑绝缘斜面上，放一根通电的直导线，如图，当加上下列磁场后，有可能使导线静止在斜面上的是A. 加竖直向下的匀强磁场B. 加垂直斜面向上的匀强磁场C. 加水平向右的匀强磁场D. 加沿斜面向下的匀强磁场6.如图所示，电源电动势E=6V，内阻r=1Ω，电阻R1=2Ω，R2=3Ω，R3=7.5Ω，电容器的电容C=2μF。

开关S原来断开，从闭合开关S到电路稳定，这一过程中通过电阻R的电荷量是()A. 2.4×10−6CB. 9.6×10−6CC. 3.6×10−6CD. 6×10−6C7.如图所示，用两根轻细金属丝将质量为m，长为l的金属棒ab悬挂在c、d两处，置于匀强磁场内。

辽宁省实验中学2019-2020学年高二上学期期中物理试卷一、单选题（本大题共5小题，共20.0分）1.如图1所示，两根横截面积不同的不同材料制成的导线I和II，串联后接入电路．若导线上任意一点的电势φ随该点与a点距离x的变化关系如图2所示．导线I和II的电阻率分别为ρ1、ρ2，电阻分别为R1、R2，则()A. ρ1<ρ2，R1<R2B. ρ1>ρ2，R1<R2C. ρ1<ρ2，R1>R2D. ρ1>ρ2，R1>R22.将阻值随温度升高而减小的热敏电阻Ⅰ和Ⅱ串联，接在不计内阻的稳压电源两端，开始时Ⅰ和Ⅱ阻值相等，保持Ⅰ温度不变，冷却或加热Ⅱ，则Ⅱ的电功率在()．A. 加热时变大，冷却时变小B. 加热时变小，冷却时变大C. 加热或冷却时都变小D. 加热或冷却时都变大3.磁场具有能量，磁场中单位体枳内所具有的磁场能量叫磁场的能量密度，其表达式为ω=B 22μ，式中B磁感应强度，在空气中μ为一常量，一个学生根据能量守恒的思想来测量一条形磁铁N极端面附近的磁感应强度B的大小，他用一块与磁铁端面等大的铁片吸在磁铁上，然后用力缓慢拉开一段微小距离△x，如图所示，他测出磁铁端面的面面积为S，用力传感器测得拉力F的大小，己知拉力F做的功等于间隙中磁场的能量，则条形磁铁端面附近磁感应强B的大小可表示为()A. √2μFS B. √2SFμC. √μFSD. √SFμ4.通电直导线放在匀强磁场中，磁感应强度B的方向如图所示。

“”表示导线中电流I的方向垂直于纸面向里，“⊙”表示导线中电流I的方向垂直于纸面向外。

图中标出了导线所受安培力F的方向，其中正确的是A. B.C. D.5.如图所示，通电导体棒静止于倾角为θ的斜面上，棒的质量为m，长为L，通过导体棒的电流大小为I，空间中存在方向平行于斜面的匀强磁场，磁感应强度大小为B，重力加速度为g，则导体棒()A. 受到的安培力大小为BILsinθB. 受到的安培力大小为BILC. 受到的摩擦力可能为0D. 受到的支持力大小为mgcosθ−BIL二、多选题（本大题共5小题，共20.0分）6.某同学在一次探究性活动中设计了如图所示装置−用金属制成的“线性”霍尔元件来测量图中的电流I，下列中说法正确的是()A. 实验前开关S应接到位置b端B. 实验时，开关S接在b端，电表指针偏转仍然很小，则应将开关S改接到a位置C. 电表的正接线柱应于f端相连D. ef之间应接入电压表，且将其刻度值转化为电流值，才可直接读出待测电流的数值7.如图所示电路中，电源电动势为12V，内电阻不能忽略．闭合S后，调整R的阻值，使电压表的示数增大ΔU=2V，在这一过程中()A. 通过R1的电流增大，增大量为ΔUR1B. 通过R2的电流减小，减小量小于ΔUR2C. R2两端的电压减小，减小量为ΔUD. 路端电压增大，增大量为ΔU8.如下页图所示，下端封闭、上端开口、高ℎ=5m内壁光滑的细玻璃管竖直放置，管底有质量m=10g，电荷量的绝对值|q|=0.2C的小球，整个装置以v=5m/s的速度沿垂直于磁场方向进入磁感应强度B=0.2T，方向垂直纸面向内的匀强磁场，由于夕叻的作用，玻璃管在磁场中的速度保持不变，最终小球从上端管口飞出。

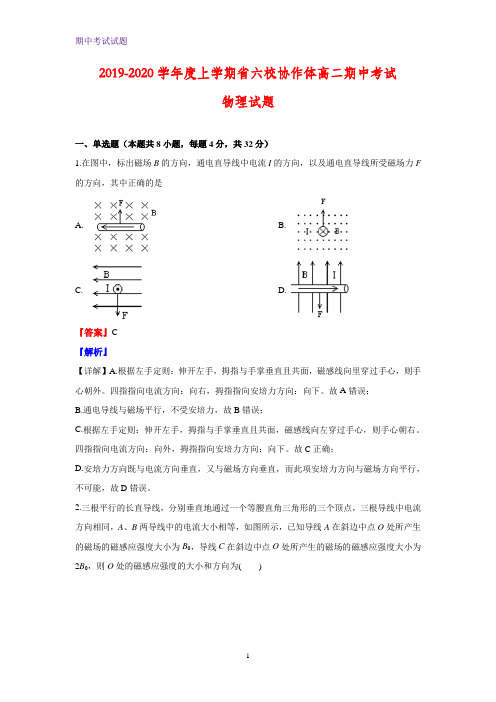

2019-2020学年度上学期省六校协作体高二期中考试物理试题一、单选题（本题共8小题，每题4分，共32分）1.在图中，标出磁场B的方向，通电直导线中电流I的方向，以及通电直导线所受磁场力F 的方向，其中正确的是A. B.C. D.『答案』C『解析』【详解】A.根据左手定则：伸开左手，拇指与手掌垂直且共面，磁感线向里穿过手心，则手心朝外。

四指指向电流方向：向右，拇指指向安培力方向：向下。

故A错误；B.通电导线与磁场平行，不受安培力，故B错误；C.根据左手定则：伸开左手，拇指与手掌垂直且共面，磁感线向左穿过手心，则手心朝右。

四指指向电流方向：向外，拇指指向安培力方向：向下。

故C正确；D.安培力方向既与电流方向垂直，又与磁场方向垂直，而此项安培力方向与磁场方向平行，不可能，故D错误。

2.三根平行的长直导线，分别垂直地通过一个等腰直角三角形的三个顶点，三根导线中电流方向相同，A、B两导线中的电流大小相等，如图所示，已知导线A在斜边中点O处所产生的磁场的磁感应强度大小为B0，导线C在斜边中点O处所产生的磁场的磁感应强度大小为2B0，则O处的磁感应强度的大小和方向为()A. 大小为B0，方向沿OA方向B. 大小为22B0，方向竖直向下C. 大小为2B0，方向沿OA方向D. 大小为2B0，方向沿OB方向『答案』D『解析』【详解】由题意可知，AB两条通电导线在O点产生的磁感应强度大小相等，方向相反，则电流A与B在O处的合磁感应强度为零，则O点的磁感应强度等于导线C在斜边中点O 处所产生的磁场的磁感强度，大小为2B0；依据右手螺旋定则可知，在O处电流C产生的磁感应强度的方向沿OB方向；A．大小B0，方向沿OA方向，与结论不相符，选项A错误；B．大小为22B0，方向竖直向下，与结论不相符，选项B错误；C．大小为2B0，方向沿OA方向，与结论不相符，选项C错误；D．大小为2B0，方向沿OB方向，与结论相符，选项D正确；3.在如图所示的图像中，直线Ⅰ为某一电源的路端电压与电流的关系图像，直线Ⅱ为某一电阻R的伏安特性曲线。

2019-2020学年度沈阳市郊联体上学期期末考试高二试题答案1．B2．C3．D4．A5．D6．D7．B8．AB9．BC10．ACD11．（1）98.00 （2）不变12．（1）BD （都选全给分）（2）ACD（都选全给分）（3）m1OP=m1OM+m2ON（4）A13．(12分)（1）由图可知：这列波的波长1分又，得1分由波速公式：1分（过程不唯一）（2）第一个波峰到Q点的距离为1分1分解得1分（3）振动传到P点用时，1分当Q 点第一次出现波峰时，P 点振动时间 1分 则P 点通过的路程为 1分 （4）（答案不唯一） 3分14．(12分) （1）子弹刚射入物体A 时，A 具有最大速度，01(3)mv m m v =+， 2分 解得：1014v v =； 2分 （2）以子弹、A 、B 以及弹簧组成的系统作为研究对象，整个作用过程系统动量守恒，弹簧压缩量最大时，它们的速度相等，02(34)mv m m m v =++， 2分 解得：2018v v =； 2分 （3）弹簧压缩量最大时，由能量守恒定律得：221211(3)(34)22P E m m v m m m v =+-++， 2分 解得：弹簧压缩量最大时弹性势能20116p E mv =。

2分15．（1）线框进入磁场前做自由落体运动，cd 边刚进入磁场时，v 2=2gh ， 1分 解得速度22100.453/v gh m s ⨯⨯=， 1分线框中产生的感应电动势E=BLv=5×0.2×3V=3V ； 2分 （2）线框进入磁场时，线框中的电流：30.310E V I A R ===Ω，2分 cd 两点间的电势差U=IR 外=I×34R=0.3×34×10V=2.25V 2分（3）线框受到的安培力：220.3B L vF BIL NR===，1分由牛顿第二定律得：mg-F=ma，1分解得a=2.5m/s2，1分方向竖直向下1分。

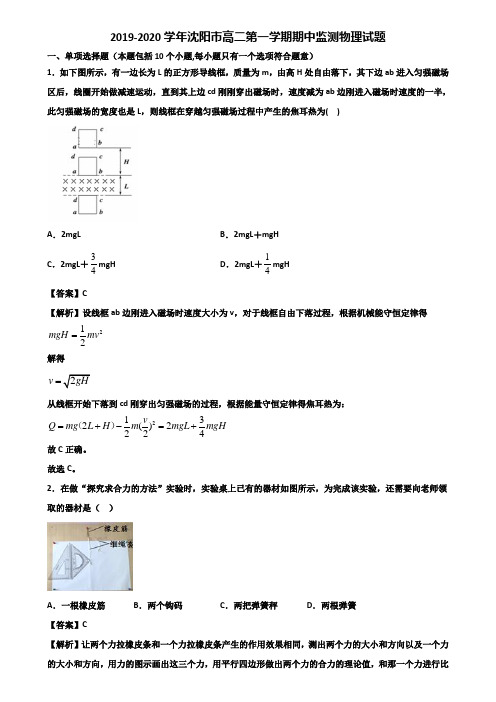

2019-2020学年沈阳市高二第一学期期中监测物理试题一、单项选择题（本题包括10个小题,每小题只有一个选项符合题意）1．如下图所示，有一边长为L 的正方形导线框，质量为m ，由高H 处自由落下，其下边ab 进入匀强磁场区后，线圈开始做减速运动，直到其上边cd 刚刚穿出磁场时，速度减为ab 边刚进入磁场时速度的一半，此匀强磁场的宽度也是L ，则线框在穿越匀强磁场过程中产生的焦耳热为( )A ．2mgLB ．2mgL ＋mgHC ．2mgL ＋34mgH D ．2mgL ＋14mgH 【答案】C【解析】设线框ab 边刚进入磁场时速度大小为v ，对于线框自由下落过程，根据机械能守恒定律得212mgH mv =解得2v gH =从线框开始下落到cd 刚穿出匀强磁场的过程，根据能量守恒定律得焦耳热为：2132()2224v Q mg L H m mgL mgH =+-=+（）故C 正确。

故选C 。

2．在做“探究求合力的方法”实验时，实验桌上已有的器材如图所示，为完成该实验，还需要向老师领取的器材是（ ）A ．一根橡皮筋B ．两个钩码C ．两把弹簧秤D ．两根弹簧【答案】C【解析】让两个力拉橡皮条和一个力拉橡皮条产生的作用效果相同，测出两个力的大小和方向以及一个力的大小和方向，用力的图示画出这三个力，用平行四边形做出两个力的合力的理论值，和那一个力进行比较，所以需要的实验器材有：方木板（固定白纸），白纸（记录方向画图）、刻度尺（选标度）、绳套（弹簧秤拉橡皮条）、弹簧测力计（测力的大小）、图钉（固定白纸）、三角板（画平行四边形），橡皮条（让力产生相同的作用效果的），所以还需要两把弹簧秤，故选C 。

3．水平放置的光滑导轨上放置一根长为L 、质量为m 的导体棒ab ，ab 处在磁感应强度大小为B 、方向如图所示的匀强磁场中，导轨的一端接一阻值为R 的电阻，导轨及导体棒电阻不计．现使ab 在水平恒力F 作用下由静止沿垂直于磁场的方向运动，当通过位移为x 时，ab 达到最大速度v.此时撤去外力，最后ab 静止在导轨上．在ab 运动的整个过程中，下列说法正确的是( )A ．撤去外力后，ab 做匀减速运动B ．合力对ab 做的功为FxC ．R 上释放的热量为Fx ＋12mv 2D ．R 上释放的热量为Fx 【答案】D【解析】A.撤去外力后，导体棒受安培力作用：22E B L vF BIL B L R R ===安，可得加速度：22F B L va m mR==安，随着速度减小，加速度减小，不是匀变速，A 错误 B.合力对物体做功等于物体动能的该变量，0k W E =∆=合，B 错误 CD.根据能量守恒定律得：k Fx E Q Q =∆+=，C 错误D 正确4．如图所示，在第一象限内有垂直纸面向里的匀强磁场(磁场足够大)，一对正负电子分别以相同的速度沿与x 轴成30°角的方向从原点垂直磁场射入，则负电子与正电子在磁场中运动的时间之比为A ．13：B ．1∶2C ．1∶1D ．2∶1【答案】B【解析】电子在磁场中做圆周运动的轨迹如图所示：电子在磁场中做圆周运动的周期为：22r mT veBππ== 由几何知识可知： α=120°，β=60°，电子在磁场中的匀速时间：360t T θ=︒则负电子与正电子在磁场中运动时间之比：6011202t t βα-+︒===︒ 故选B 。

2019-2020学年高二上学期期中考试试卷（物理）学校：___________姓名：___________班级：___________考号：___________(试卷满分：100分时间：100分钟)一、选择题：(本题共12个小题，每小题4分，计48分。

每小题给出的四个选项中，有的只有一个正确，有的有多个正确，全部选对得4分，选对但不全得2分，有选错的不得分)1.一个匀强电场的电场线分布如图甲所示，把一个空心导体引入到该匀强电场后的电场线分布如图乙所示．在电场中有A、B、C、D四个点，下面说法正确的是( )＝φBA．φB．φB＝φCC．E A＝E BD．E B＝E C2.如图所示，两个固定的带正电的点电荷q1、q2，电荷量之比为1∶4，相距为d，引入第三个点电荷q3，要使q3能处于平衡状态，对q3的位置、电性和电荷量的要求，以下叙述正确的是( )A．q3在q1和q2连线之间距离q1为处，且为负电荷，对电荷量无要求B．q3在q1和q2连线之间距离q1为处，且为正电荷，对电荷量无要求C．q3在q1和q2连线之间距离q1为处，对电性和电荷量均无要求D．q3在q1和q2连线的延长线上，位于q1左侧处，对电性和电荷量均无要求3.如图所示，平行金属板A、B水平正对放置，分别带等量异号电荷．一带电微粒水平射入板间，在重力和电场力共同作用下运动，轨迹如图中虚线所示，那么( )A．若微粒带正电荷，则A板一定带正电荷B．微粒从M点运动到N点电势能一定增加C．微粒从M点运动到N点动能一定增加D．微粒从M点运动到N点机械能一定增加4.如图所示，Q1、Q2为两个等量同种正点电荷，在Q1、Q2产生的电场中有M、N和O三点，其中M和O在Q1、Q2的连线上(O为连线的中点)，N为两电荷连线中垂线上的一点，则下列说法中正确的是( )A．O点电势等于N点电势B．O点场强一定大于M点场强C．将一个负点电荷从M点移到N点，电场力对其做负功D．若将一个正点电荷分别放在M、N和O三点，则该点电荷在O点时电势能最大5.关于电势差和电场力做功的说法中，正确的是( )A．电势差是矢量，电场力做的功是标量B．在两点间移动电荷，电场力不做功，则两点间的电势差为零C．在两点间被移动的电荷的电荷量越少，则两点间的电势差越大D．在两点间移动电荷时，电场力做正功，则两点间的电势差大于零6.如图所示，有一带电粒子(不计重力)贴着A板沿水平方向射入匀强电场，当偏转电压为U1时，带电粒子沿①轨迹从两板正中间飞出；当偏转电压为U2时，带电粒子沿②轨迹落到B板中间；设粒子两次射入电场的水平速度相同，则两次偏转电压之比为( )A．U1∶U2＝1∶8B．U1∶U2＝1∶4C．U1∶U2＝1∶2D．U1∶U2＝1∶17.如图所示为某示波管内的聚焦电场，实线和虚线分别表示电场线和等势线．两电子分别从a、b两点运动到c点，设电场力对两电子做的功分别为W a和W b，a、b两点的电场强度大小分别为E a和E b，则( ) A．W a＝W b，E a>E bB．W a≠W b，E a>E bC．W a＝W b，E a<E bD．W a≠W b，E a<E b8.如图所示，光滑绝缘半球形的碗固定在水平地面上，可视为质点的带电小球1、2的电荷分别为Q1、Q2，其中小球1固定在碗底A点，小球2可以自由运动，平衡时小球2位于碗内的B位置处，如图所示．现在改变小球2的带电量，把它放置在图中C位置时也恰好能平衡，已知AB弦是AC弦的两倍，则( ) A．小球在C位置时的电量是B位置时电量的一半B．小球在C位置时的电量是B位置时电量的四分之一C．小球2在B点对碗的压力大小等于小球2在C点时对碗的压力大小D．小球2在B点对碗的压力大小大于小球2在C点时对碗的压力大小9.(多选)如图所示，真空中有一个固定的点电荷，电荷量为＋Q.图中的虚线表示该点电荷形成的电场中的四个等势面．有两个一价离子M、N(不计重力，也不计它们之间的电场力)先后从a点以相同的速率v0射入该电场，运动轨迹分别为曲线apb和aqc，其中p、q分别是它们离固定点电荷最近的位置．以上说法中正确的是( )A．M一定是正离子，N一定是负离子B．M在p点的速率一定大于N在q点的速率C．M在b点的速率一定大于N在c点的速率D．M从p→b过程电势能的增量一定小于N从a→q过程电势能的增量10.(多选)如图所示，六面体真空盒置于水平面上，它的ABCD面与EFGH面为金属板，其他面为绝缘材料．ABCD面带正电，EFGH面带负电．从小孔P沿水平方向以相同速率射入三个质量相同的带正电液滴A、B、C，最后分别落在1、2、3三点，则下列说法正确的是( )A．三个液滴在真空盒中都做平抛运动B．三个液滴的运动时间一定相同C．三个液滴落到底板时的速率相同D．液滴C所带电荷量最多11.(多选)如图所示，三条平行等间距的虚线表示电场中的三个等势面，电势分别为10 V、20 V、30 V，实线是一带电粒子(不计重力)在该区域内的运动轨迹，a、b、c是轨迹上的三个点，下列说法正确的是( ) A．粒子在三点所受电场力不相等B．粒子可能先经过a，再到b，然后到cC．粒子三点所具有的动能大小关系为E kb＞E ka＞E kcD．粒子在三点的电势能大小关系为E pc＜E pa＜E pb12.(多选)如图甲所示，一条电场线与Ox轴重合，取O点电势为零，Ox方向上各点的电势φ随x变化的情况如图乙所示，若在O点由静止释放一电子，电子仅受电场力的作用，则( )A．电子一直沿Ox负方向运动B．电场力一直做正功C．电子运动的加速度不变D．电子的电势能逐渐增大二、填空题（本题共3个小题，每小题5分，共计15分。

BA C E辽宁省沈阳市城郊市重点联合体2019-2020学年高二上学期期中考试（3）物理试卷试卷说明：1.命题范围：人教版高中物理必修32.本试卷考试时间为90分钟，满分为100分。

3.试卷分两卷，第I卷为客观题部分，共52分，请将正确答案用2B铅笔涂在答题卡上，第II卷为非选择题，共48分，请将答案按照题序用黑色水性签字笔填写在答题纸上第Ⅰ卷（客观题部分，共52分）一、单项选择题（本题共8小题。

每小题4分，共32分。

在每小题给出的四个选项中，只有一个选项正确。

选对的得4分，选错或不答的得0分）1.在磁场中的某一位置放置一条直导线，导线的方向与磁场方向垂直。

先后在导线中通入不同的电流，导线所受的力也不一样。

下列几幅图表现的是导线受的力F与通过的电流I 的关系，a、b分别代表一组F、I的数据，其中正确的是( )2.一负电荷从电场中A点由静止释放，只受电场力作用，沿电场线运动到B点，它运动的v -t图象如图甲所示，则A、B两点所在区域的电场线分布情况可能是下图乙中的( )3.如图所示，在匀强电场中有A、B两点，将一电量为q的正电荷从A点移到B点，第一次沿直线AB移动该电荷，电场力做功为W1；第二次沿路径ACB移动该电荷，电场力做功W2；第三次沿曲线AB 移动该电荷，电场力做功为W3，则 A ．W1＞W2＞W3 B ．W1＜W3＜W2 C ．W1= W2 = W3 D ．W1= W2＜W34.在真空中有一点电荷形成的电场中，离该点电荷距离为r 0的一点，引入一电量为q 的检验电荷，所受电场力为F ，则离该点电荷为r 处的场强大小为（ ）A ．q FB ．22qr Fr C ．qr Fr 0 D ．qF rr 05.阻值相等的四个电阻、电容器C 及电池E (内阻可忽略)连接成如图所示电路。

开关S 断开且电流稳定时，C 所带的电荷量为Q 1；闭合开关S ，电流再次稳定后，C 所带的电荷量为Q 2。

Q 1与Q 2的比值为( )A.25 B ．12C.35D ．236.如图所示的匀强磁场中有一个矩形闭合导线框。

2020－2021学年度上学期沈阳市郊联体期中考试高二试题物理考试时间：90分钟试卷总分：100分注意事项：本试卷由第I卷和第II卷两部分组成。

第I卷和第II卷选择题部分，一律用2B铅笔按题号依次填涂在答题卡上；第I卷和第II卷非选择题部分，按要求答在答题卡相应位置上。

一、单项选择题：本题共8小题，每小题3分，共24分。

每小题只有一项符合题目要求。

1.下列关于电源的说法中正确的是A.电源电动势的大小，等于电源没有接入电路时电源两极间的电压的大小，所以当电源接入电路时，电动势大小将发生变化；B.闭合电路中，并联在电源两端的电压表的示数就是电源电动势的值；C.在闭合电路中，电源的内电压就等于电源两端的电压；D.电源的电动势是表示电源把其它形式的能转化为电势能的本领的大小的物理量。

2.从1822年至1831年的近十年时间里，英国科学家法拉第心系“磁生电”。

在他的研究过程中有两个重要环节：(1)敏锐地觉察并提出“磁生电”的闪光思想；(2)通过大量实验，将“磁生电”(产生感应电流)的情况概括为五种：变化着的电流、变化着的磁场、运动的恒定电流、运动的磁铁、在磁场中运动的导体、结合你学过的相关知识，试判断下列说法正确的是A.环节(1)提出“磁生电”思想是受到了麦克斯韦电磁场理论的启发B.环节(1)提出“磁生电”思想是为了对已经观察到的“磁生电"现象做出合理解释C.环节(2)中五种“磁生电”的条件都可以概括为“穿过闭合导体回路的磁通量发生变化”D.环节(2)中“在磁场中运动的导体”这种情况不符合“穿过闭合导体回路的磁通量发生变化”这一条件3.如图所示，在光滑的水平面上放有一物体M，物体上有一光滑的半圆弧轨道，轨道半径为R，最低点为C，两端A、B等高，现让小滑块m从A点静止下滑，在此后的过程中，则A.M和m组成的系统机械能守恒，动量守恒B.M和m组成的系统机械能守恒，动量不守恒C.m从A到C的过程中M向左运动，m从C到B的过程中M向右运动D.m从A到B的过程中，M运动的位移为mR M m4.如图为一玩具起重机的电路示意图。

辽宁省实验中学2019-2020 学年度上学期期中测试高二物理（科目）试卷一.选择题（共10 道小题，每题 4 分，共计40 分，1-5 为单选，6-10 为多选，选对得4分，漏选得2 分，错选0 分）1. 两根材料相同的均匀导线A和B，其长度分别为L和2L，串联在电路中时沿长度方向电势的变化如图所示，则A和B导线的横截面积之比为（）A. 2：3B. 1：3C. 1：2D. 3：1 『答案』B『解析』【详解】A、B两端的电势差分别为6V，4V，电流相等，根据欧姆定律得，=．根据电阻定律得，R=ρ，则s=．则横截面积之比==．故B正确，ACD错误2.图甲为某一小灯泡的U—I图线,现将两个这样的小灯泡并联后再与一个3Ω的定值电阻串联,接在内阻为2Ω，电动势为5V 的电源两端,如图乙所示, 则( )A. 此时电源内电路功率大于外电路功率B. 通过电流表的电流为0.6A,此时每盏小灯泡的电功率为0.6WC. 内电路上的电压为2V,此时内电路的电功率为0.36WD. 通过R的电流为0.3A,此时R的电功率为0.9W『答案』B『解析』【详解】A．此时外电路电阻大于内电阻，根据P=I2R可知，电源内电路功率小于外电路功率，选项A错误；B．设通过每个小灯泡的电流为I，电压为U，则电路中总电流为2I．根据闭合电路欧姆定律得：U=E-2I（R+r）代入得：U=5-10I当U=0时，I=0.5A；当I=0时，U=5V。

在U-I图上作出U=5-10I的图象如图：此图线与小灯泡的U-I图线的交点即为乙图状态下小灯泡的工作状态，由图读出通过每盏小灯泡的电流强度为I=0.3A，电压为U=2V，则此时通过电流表的电流为0.6A，每盏小灯泡的电功率为P=UI=0.6W；故B正确；C．内电路上的电压为0.6×2V=1.2V，此时内电路的电功率为P r=I2r=0.62×2= 0.72W选项C错误；D．通过R的电流为0.6A，此时R的电功率为P R=I2R=0.62×3= 1.08W，选项D错误。

2019-2020学年辽宁省沈阳市郊联体高二（上）期中物理试卷一、本题共10小题，每小题5分，共50分在每小题给出的四个选项中，第1-7题只有一项符合题目要求，第8-10题有多项符合题目要求全部选对的得5分，选对不全的导3分，有选错的得0分1．（5分）如图甲所示为法拉第在研究电磁感应时用过的线圈，其工作原理如图乙所示，则实验中不会使电流表指针发生偏转的是（）A．开关闭合瞬间B．开关断开瞬间C．保持开关闭合D．移动变阻器滑片2．（5分）如图所示，电表均为理想电表，当滑动变阻器滑片P向a端移动过程中，下列说法正确的是（）A．电压表V的示数减小B．电流表A的示数增大C．电容器C的带电量减少D．电阻R1的功率减小3．（5分）如图所示为两根互相平行的通电直导线a、b的横截面图，a、b中的电流方向已在图中标出，那么导线a 中的电流产生的磁场的磁感线环绕方向及导线b所受的安培力的方向分别是（）A．磁感线顺时针方向，安培力向右B．磁感线顺时针方向，安培力向左C．磁感线逆时针方向，安培力向左D．磁感线逆时针方向，安培力向右4．（5分）如图所示，导体棒AB的长为2R，绕O点以角速度ω匀速转动，OB为R，且O、B、A三点在一条直线上，有一磁感应强度为B的匀强磁场充满转动平面且与转动平面垂直，那么AB两端的电势差为（）A．BωR2B．2BωR2C．4BωR2D．6BωR25．（5分）质量为m的带电小球在正交的匀强电场、匀强磁场中做匀速圆周运动，轨道平面在竖直平面内，电场方向竖直向下，磁场方向垂直圆周所在平面向里，如图所示，由此可知（）A．小球带正电，沿顺时针方向运动B．小球带负电，沿顺时针方向运动C．小球带正电，沿逆时针方向运动D．小球带负电，沿逆时针方向运动6．（5分）如图所示，一束电子以大小不同的速率沿图示方向飞入横截面是一正方形的匀强磁场，下列判断正确的是（）A．电子在磁场中运动时间越长，其轨迹线越长B．电子在磁场中运动时间越长。
