煤矿牌板制作标准

煤矿各类管理牌板制作尺寸标准煤矿作为国民经济支柱产业，尤其是在我国能源结构中的地位举足轻重。

随着经济的发展和市场需求的增加，煤矿的产值不断提升。

但是，在煤矿的生产过程中，由于工作环境恶劣以及人工疲劳等因素，使得煤矿发生了不少安全事故。

因此，煤矿管理尤其重要。

在煤矿中，各类管理牌板是监管部门对煤矿生产管理的重要工具。

为了确保各类管理牌板的制作尺寸标准，防止出现安全隐患，本文将为大家介绍煤矿各类管理牌板制作尺寸标准。

一、煤矿各类管理牌板的种类煤矿中各类管理牌板主要有：煤矿矿山安全生产牌、煤矿通用禁令牌、煤矿通行牌、煤矿矿工证、煤矿工作证、煤矿安全许可证等等。

煤矿矿山安全生产牌、煤矿通用禁令牌和煤矿通行牌是煤矿最常见的管理牌板。

二、煤矿矿山安全生产牌制作尺寸标准煤矿矿山安全生产牌是用来告知工作人员矿山安全生产管理制度的牌板。

煤矿矿山安全生产牌基本规格为A4或A3，上面一般需要印有公司名称、安全标准和安全措施等内容。

制作尺寸标准一般为800*600mm。

三、煤矿通用禁令牌制作尺寸标准煤矿通用禁令牌是用来告知工人有哪些工作是禁止的和需要注意什么的牌板。

这种牌板一般规格为A4，上面通常标识禁止性标志、文字内容和其它必要信息。

制作尺寸标准一般为210*297mm。

四、煤矿通行牌制作尺寸标准煤矿通行牌通常需要用来告诉人员哪些区域需要谨慎通行的牌板。

这种牌板一般规格为A4，上面包含了通行标志、文字内容和煤矿内部规定的必要信息。

制作尺寸标准一般为210*297mm。

五、煤矿各类管理牌板的材质煤矿各类管理牌板的材质应当具有一定的防火、防腐、防水和防尘等性能，以确保其维护和使用的持久性和可靠性。

一般情况下，煤矿的各类管理牌板均采用进口高强度耐磨性塑料制成，也可以选用铝制、亚克力板等制成。

六、结语在煤矿生产过程中，各类管理牌板作为煤矿生产管理的必要工具，对确保安全生产很重要。

为了防止出现安全隐患，煤矿矿山安全生产牌、煤矿通用禁令牌、煤矿通行牌等各类管理牌板的制作尺寸标准十分重要。

山西XX能源集团煤矿牌板制作标准质标办技术参数牌和设备包机牌规格为：600×400mm,不锈钢边框，白底，表格边框为红色，标题为红色字，内容为黑色字。

规格：150×120mm 规格：300×200mm 白底，蓝色椭圆框，红字 白底、蓝框、红字单体柱编号牌规格：105×70mm ，进风巷为白底蓝字，回风巷为白底红字。

压风管路编号牌 防尘管路编号牌规格：100×60mm 规格：100×60mm 白底，蓝色椭圆框，蓝字 白底，蓝色椭圆框，红字排水管路编号牌 防尘管路指向牌规格：100×绿底、红色椭圆框，红字 规格：120×90mm白底、红箭头（左右向），白字压风管路指向牌 排水管路指向牌规格：120×90mm 规格：120×90mm白底，蓝箭头（左右向），白字 白底，蓝箭头（左右向），白规格：600×400mm 。

黑底白字钻孔管理牌 放水器管理牌规格：200×150mm 。

白底红字栅栏警示牌规格：250×150mm ，红底白字规格：105×60mm （50×25mm ） 规格：80×50mm 白底，红字，纸质材料 白底，红字电缆指向牌规格：140×70mm （70×36mm ） 红底，白字。

分左右两种方向设备名称牌规格：170×65mm ，白底、红框、黑字，用于中变内设备的名称牌。

开关操作警示牌规格：100×150mm 规格：200×100mm白底，红字，磁性牌板主水泵标识牌规格：300×150mm ，白底，红字探放水点指示牌绿底，黑字，红标题，金属边框钻孔管理牌规格：120×90mm。

红底白字规格：200×150 mm。

白底黑字红标题涌水点公示牌金属框，规格：500×350mm 工作面牌板金属框，规格：650×450mm分站管理牌金属框，规格：420×300mm中变图纸金属框，规格：940×640mm泵站、中变制度牌板，规格：3500×1500mm。

施工图牌板使用管理规定牌板外观（每一项不合格扣1分，共10分）1、整体框架式：长1200mm、宽400mm。

材质为铝塑板，框架中镶嵌透明硬质塑料板 (规格均为1200mm*400mm)，图纸卡在透明硬质塑料板和铝塑板中间，图纸的规格为1100mm*330mm。

2、图板框架式：执行现在标准，（包括刷漆，统一自喷漆喷字,焊制尺寸规范）。

牌板吊挂位置及牌板保护（每条2分，共10分）牌板吊挂在距离迎头50m处的行人侧的巷道帮部，放在专用图牌板架上，稳定可靠，与巷道保持平行。

1、图牌板上不得有积尘；2、任何人员不得向图牌板上洒水；3、吊挂图牌板处两米范围内不得有其它工具及杂物，以方便人员查看；4、严禁任何人坐图牌板。

5、图牌板框架及表面不得损坏。

牌板内容施工牌板中应包括巷道施工断面图、爆破作业图表、避灾路线及通风系统图、平面布置图、地质剖面图、供电系统图、水沟、工程概况、技术要求；综掘施工的巷道应有综掘机的截割路线和循环作业图表（防突头面要补充预测孔施工示意图、超前地质孔施工示意图）；牌板中的图纸应根据施工现场的变化及时更新，布置合理，字体符合要求，内容齐全且整洁、美观大方。

一、巷道施工断面图（比例为1:50）（每少一项2分，共30分）（1）锚网（索）喷支护①巷道断面尺寸；②锚杆及锚索的规格、间排距；③喷层的厚度；④施工中、腰线（激光指向的必须将激光点距拱顶、底板数据标明）；⑤轨中、皮带机中与巷中的位置关系，皮带机宽度、链板机宽度；⑥风筒、管线吊挂的位置，风筒、管路严格按照1：50比例作图；⑦水沟；⑧电缆钩⑨风筒、管线规格、吊挂的位置，风筒、管路严格按照1：50比例作图，标注不得在风筒内（2）架U型棚支护①腰帮、过顶的材料及规格；②卡缆间距、搭接长度；③施工中、腰线（激光指向的必须将激光点距拱顶、底板数据标明）；④轨中、皮带中与巷中的位置关系，皮带机宽度、链板机宽度；⑤风筒、管线规格、吊挂的位置，风筒、管路严格按照1：50比例作图，标注不得在风筒内⑥水沟；⑦电缆钩规格、安装高度要按现场实际标明（3）掘注一体化施工要有锚注断面图，标明锚注参数及注浆锚杆位置关系。

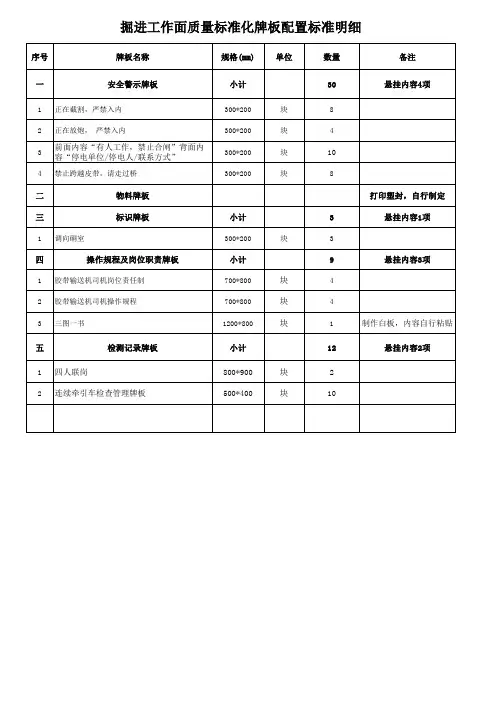

煤矿井下牌板吊挂标准（一）、掘进工作面吊挂要求掘进工作面共使用牌板为6块。

1、牌板内容为：巷道支护图、避灾路线图、综掘机进刀图（炮眼布置图及爆破图表）、循环图、通风系统图、监测监控系统图。

2、牌板要求吊挂在成巷部分，吊挂在距掌子面30～100m 开外。

要求吊挂在行人侧的位置。

3、每100m移动一次。

4、牌板规格、材料：外框规格为：2500mm×650mm，材料为不锈钢外框；技术牌板规格为：800mm×600mm，内容材料为防水喷绘，便于清洗和擦洗。

5、牌板吊挂：15#煤层中吊挂要求牌板下平面距巷道底板高度为1.8m；12#煤层中吊挂要求牌板下平面距巷道底板高度为1.5m；牌板吊挂在同一垂直面上，上下端对齐。

若巷道倾角较大时，必须与水平成一定夹角，其角度不得大于巷道倾角。

6、煤巷（锚网巷道）牌板采用两个8#铁丝做的“S”钩配细链条悬挂。

7、煤巷（锚杆巷道）牌板采用专用锚杆配合两个8#铁丝做的“S”钩配细链条进行悬挂。

8、岩巷和喷浆巷道牌板要求采用射钉或膨胀螺栓配合“S”钩配细链条悬挂在巷道帮上。

9、卫生、完整要求：牌板的卫生要求干净，没有积尘，没有涂痕，字迹清晰，要保持完整。

10、牌板设计、加工、审批、发放由生产科负责，使用单位负责内容的提供、牌板的管理和吊挂。

（二）、采煤工作面的牌板吊挂要求采煤工作面共使用牌板为8块。

1、牌板内容为：工作面平面图、采煤机进刀图、工作面支护示意图、循环作业图、避灾路线图、、监测监控系统图、最大最小控顶距图。

2、牌板的吊挂位置：牌板吊挂于工作面材料巷出口向外人行道一侧，距工作面100m开外。

每50m向外移动一次。

3、牌板规格材料：外框规格为：3300mm×650mm，技术牌板规格为：800mm×600mm，内容材料为防水喷绘，便于清洗和擦洗。

4、牌板吊挂：15#煤层中吊挂要求牌板下平面距巷道底板高度为1.8m；12#煤层中吊挂要求牌板下平面距巷道底板高度为1.5m；要求牌板吊挂在同一垂直面上，上下端对齐。
