目录水利水电工程单位工程质量评定表综表1注:将表中主要分部工程用“△”符合标注水利水电工程分部工程施工质量评定表综表2注:表中主要单元工程用“△”符合标注水利水电工程单位工程施工质量检测资料核查表综表3岩基开挖单元工程质量评定表表1说明保证项目：检查数量：全数检查。
检验方法：1项观察和检查施工记录。
2项观察和用钢钎检查。
3项观察和检查施工记录和实地测绘图。
4项观察和尺量检查。
基本项目：检查数量：全数检查。
检验方法：检查施工记录，2项用坡度尺检查。
允许偏差项目：检查方法与数量：1、2、3项用皮尺、钢尺由中心线向两边量，每边不少于2点，每个基坑不少于10点，4项用水准仪测每个基坑不少于10点，5项用水准仪和2米直尺测，每个基坑不少于1点。
以上各项小基坑可适当减少。
软基开挖单元工程质量评定表表2注：括号内数字适于小基坑。
表2说明保证项目：检查数量：1、2项全数检查。
3、4、5、6项每20延长米检查1点，每坑不少于10点，小坑可适当减少。
检验方法：1、2项观察检查和检查取样验收记录。
3、6项尺量检查。
4项检查施工记录及尺量检查。
5项用水平仪或尺量检查。
允许偏差项目：检查方法与数量：1、2、3项用皮尺、钢尺由中心线向两边量，每边不少于2点，每个基坑不少于10点，小基坑可适当减少。
4项、5项用水准仪测量，每边不少于2点，基坑中间每隔20米测量1点，每个基坑不少于10点，小基坑可适当减少。
隐蔽工程联合验收表表3基础(隐蔽)工程验收表表4说明1．泵站基础开挖、封闭圈钢筋等关键部位的隐蔽工程，施工企业验收合格后，将此表送建设单位或监理，经建设单位或监理审核后通知有关部门进行联合检查验收，未经验收不得覆盖和进行下道工序施工。
2．其它部位的隐蔽工程，如渡槽井柱、渡槽基础、管道支墩……等，施工单位验收合格后，由现场监理、设计代表签证验收。
混凝土单元工程质量评定表表5表5说明一、单元工程划分、对于单元工程的划分，由建设（监理）单位组织设计及施工单位共同研究确定，并报质量监督机构认可。
发电电气设备安装工程单元工程质量验收评定表（共有91个表）本部分系根据中华人民共和国水利部批准《水利水电工程单元工程施工质量验收评定标准——发电电气安装工程》（SL 638—2013）编制.本标准适用于大中型水电站发电电气设备安装工程中，下列电气设备安装工程单元工程质量验收评定。
——额定电压为26KVA及以下电压等级的发电电气一次设备安装工程；—-水电站通信系统安装工程；小型水电站同类设备安装工程的质量验收评定可参照执行.《评定表》改变了原标准中质量检验项目分类。
将原标准中的“保证项目”、“基本项目”、“主要项目”、“一般项目"等统一规定为“主控项目”和“一般项目”两类.《水利水电工程单元工程施工质量验收评定表》（以下简称《评定表》）是检验与评定施工质量的基础资料，也是进行工程维修和事故处理的重要参考。
工程竣工验收后,《评定表》归档长期保存。
因此，对《评定表》的填写，作如下基本规定：1 单元工程划分应符合下列规定：(1)分部工程开工前应由建设单位或监理单位组织设计、施工等单位，根据本标准要求，共同划分单元工程。
（2）建设单位应根据工程性质和部位确定重要隐蔽单元工程和关键部位的单元工程。
（3）划分结果应以书面形式报送质量监督机构备案。
2。
单元工程安装质量验收评定，应在单元工程检验项目的检验结果、试运转达到本标准要求，并具备完整安装记录的基础上进行。
3。
单元工程安装质量验收评定表及其备查资料的制备应由工程施工单位负责，其规格宜采用国际标准A4(210mmX297mm）验收评定表一式4份，备查资料一式2份，其中验收评定及备查资料各1份应由监理单位保存，其余应由施工单位保存。
4。
《评定表》应使用蓝色或黑色墨水钢笔填写，不得使用圆珠笔、铅笔填写。
5。
文字。
应按国务院颁布的简化汉字书写.字迹应工整、清晰。
6。
数字和单位。
数字使用阿拉伯数字（1、2、3、…、9、0）。
单位使用国家法定计量单位，并以规定的符号表示（如：MPa、m、m3、t、…）。

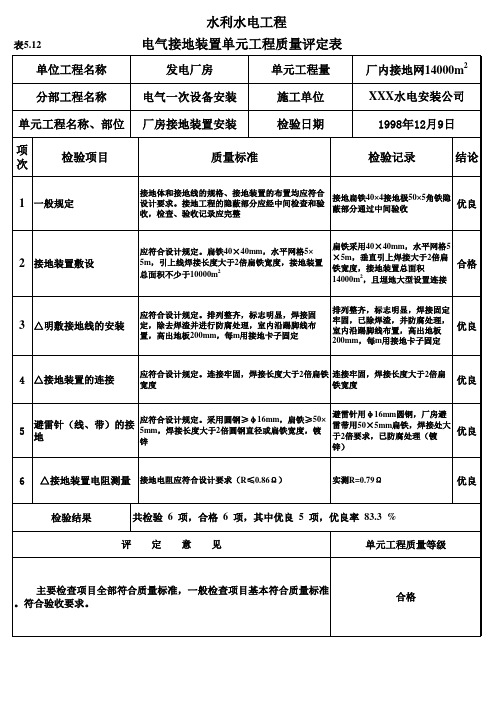

1优良2合格3优良4优良5优良6优良水利水电工程表5.12 电气接地装置单元工程质量评定表单位工程名称发电厂房单元工程量厂内接地网14000m 2单元工程名称、部位厂房接地装置安装检验日期1998年12月9日分部工程名称电气一次设备安装施工单位XXX 水电安装公司结论一般规定接地体和接地线的规格、接地装置的布置均应符合设计要求。
接地工程的隐蔽部分应经中间检查和验收，检查、验收记录应完整接地扁铁40×4接地极50×5角铁隐蔽部分通过中间验收项次检验项目质量标准检验记录接地装置敷设应符合设计规定。
扁铁40×40mm ，水平网格5×5m ，引上线焊接长度大于2倍扁铁宽度，接地装置总面积不少于10000m 2扁铁采用40×40mm ，水平网格5×5m ，垂直引上焊接大于2倍扁铁宽度，接地装置总面积14000m 2，且埋地大型设置连接△明敷接地线的安装应符合设计规定。
排列整齐，标志明显，焊接固定，除去焊渣并进行防腐处理，室内沿踢脚线布置，高出地板200mm ，每m 用接地卡子固定排列整齐，标志明显，焊接固定牢固，已除焊渣，并防腐处理，室内沿踢脚线布置，高出地板200mm ，每m 用接地卡子固定避雷针（线、带）的接地应符合设计规定。
采用圆钢≥φ16mm ，扁铁≥50×5mm ，焊接长度大于2倍圆钢直径或扁铁宽度，镀锌避雷针用φ16mm 圆钢，厂房避雷带用50×5mm 扁铁，焊接处大于2倍要求，已防腐处理（镀锌）△接地装置的连接应符合设计规定。
连接牢固，焊接长度大于2倍扁铁宽度连接牢固，焊接长度大于2倍扁铁宽度检验结果共检验 6 项，合格 6 项，其中优良 5 项，优良率 83.3 %评 定 意 见单元工程质量等级△接地装置电阻测量接地电阻应符合设计要求（R ≤0.86Ω）实测R=0.79Ω 主要检查项目全部符合质量标准，一般检查项目基本符合质量标准。
电线安装单元工程质量评定表
1.项目信息
工程名称：
项目编号：
工程位置：
工程负责人：
日期：
2.安装单元工程质量评定
2.1 电线材料选择
材料符合工程设计要求：（是/否）
材料合格证明是否提供：（是/否）
材料外观质量良好：（是/否）
2.2 电线布线和连接
电线布线符合设计要求和规范：（是/否）
电线连接牢固可靠：（是/否）
电线防护措施是否完善：（是/否）
2.3 电线接地
接地电阻符合规范：（是/否）
接地线连接是否牢固：（是/否）
接地防护是否完善：（是/否）
2.4 安全设施
安全警示标志是否完整明确：（是/否）
安全标识是否牢固：（是/否）
安全设施是否易于使用：（是/否）
2.5 施工质量
施工过程是否有记录：（是/否）
施工符合规范要求：（是/否）
施工质量整体评价：（优/良/合格/不合格）
3.结论
对于以上评定内容，经综合评估，该电线安装单元工程的质量评定为：（优/良/合格/不合格）
4.维修建议
针对不合格项，提出维修改进建议：
针对合格项，提出维护保养建议：
5.评定人员
评定人员姓名：
评定日期：
请将表中的项目信息、工程设计要求、规范等根据实际情况填写。
本表用于评定电线安装单元工程的质量情况，以便提供维修和改进建议。
表A.0.1 途径复测登记表格（线记1）监理: 专职质检员: 施工负责人: 检查人:表A.0.2 一般基础和拉线基础分坑及开挖检查登记表（线记2）监理: 专职质检员: 施工负责人: 检查人:表A.0.３岩石、掏挖基础分坑及开挖检查登记表（线记3）监理: 专职质检员: 施工负责人: 检查人:表A.0.4 施工基础及电气开方检查登记表（线记4）监理: 专职质检员: 施工负责人: 检查人: 表A.0.5 交叉跨越检查登记表（线记5）监理: 专职质检员: 施工负责人: 检查人:表A.0.6 OPGW现场开盘测试登记表（线记6）监理: 专职质检员: 施工负责人: 检查人: 表A.0.7 OPGW接头衰耗测试登记表（线记7）监理: 专职质检员: 施工负责人: 检查人: 表A.0.8 OPGW纤芯衰耗测试登记表（线记8）监理: 专职质检员: 施工负责人: 检查人:表B.0.1 现浇铁塔基础（含插入式）检查及评估登记表（线基1）续表B.0.1监理: 专职质检员: 施工负责人: 检查人: 表B.0.5 岩石、掏挖基础检查及评估登记表（线基5）续表B.0.5监理: 专职质检员: 施工负责人: 检查人: 表B.0.9-1 拉线铁塔组立检查及评估登记表（线塔2-1）监理: 专职质检员: 施工负责人: 检查人: 表B.0.11 钢管电杆组立检查及评估登记表（线杆2）监理: 专职质检员: 施工负责人: 检查人:表B.0.16 导线、地线（含OPGW）附件安装施工检查及评估登记表（线线5）监理: 专职质检员: 施工负责人: 检查人:表C.0.1 _____________分部工程质量评估登记表（线统1）表C.0.2 _____________单位工程质量评估登记表（线统2）。
水利水电工程
表103 油浸式变压器安装单元工程质量评定表
续表103
水利水电工程
表104 固定式手车式高压开关柜安装单元工程质量评定表
水利水电工程
表105 低压配电盘及低压电器安装单元工程质量评定表
水利水电工程
表107 隔离开关安装单元工程质量评定表
水 利 水 电 工 程
表108 户外式避雷器安装单元工程质量评定表
水 利 水 电 工 程
表109 厂区馈电线路安装单元工程质量评定表
水利水电工程
表110 软母线装置安装单元工程质量评定表
表111 35kv及以下电缆线路安装单元工程质量评定
水 利 水 电 工 程
表112 电气接地装置安装单元工程质量评定表
表113 35kv及以下电缆线路安装单元工程质量评定
续表113
注：适应范围：额定电压≤330KV。
水利水电工程
水 利 水 电 工 程
表117 油浸式互感器安装单元工程质量评定表。
