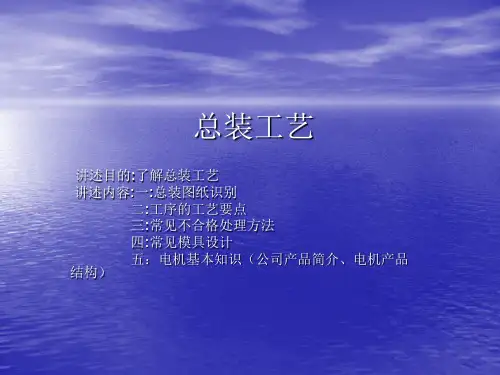

总装工艺知识培训

《模具制造工（初级）》培训大纲模具制造工（初级）的培训模块分为六个模块：1、基础知识2、模具设计、模具工艺方案设计及分析3、模具结构设计及制造工艺编制4、模具零部件制造5、模具的总装和调试6、安全文明生产《基础知识》培训大纲一、模块培训的基本要求1、掌握基本的绘图技法2、能够进行模具装配图的识读和简单装配图的绘制3、掌握模具测量的基本知识和基础测量方法4、掌握金属材料性能及其热处理方法5、了解常用模具材料的牌号和特性，掌握模具材料的合理选用二、培训要求及内容单元1 机械制图培训要求：1、掌握绘图的基本知识2、掌握零件图、联接件、简单装配图的画法3、掌握识读和绘制模具装配图的方法和步骤培训内容：1、机械制图基础1.1 绘图基本知识1.1.1绘图工具的用法和维护1.1.2几何作图（如圆的等分、圆弧连接、斜度和锥度的画法）1.2 零件图的画法1.2.1测绘步骤和方法1.2.2零件图尺寸和技术要求的标注1.2.3测绘零件图和工作图1.2.4零件图识读方法1.3 联接件的画法1.3.1螺纹联接件的标记及联接画法1.3.2圆柱齿轮、直齿圆锥齿轮的规定画法（啮合画法）1.3.3键、销及其联接画法1.3.4弹簧的规定画法1.3.5三角皮带、链轮、棘轮等零件图的分析1.4 简单装配图的画法1.4.1装配图的内容（包括标题栏、明细表的画法和序号的编制方法）1.4.2装配图的表达方法1.4.3装配图的尺寸标注1.4.4装配图的视图选择和画装配图的步骤1.5 模具装配图的视图表达及画法1.5.1模具装配图的内容（包括标题栏、明细表的画法和序号的编制方法）1.5.2模具装配图的表达方法1.5.3模具装配图的尺寸标注1.5.4模具装配图的视图选择和画装配图的步骤1.6 实训1.6.1零件图识读和测绘1.6.2联接件分析和测绘1.6.3识读装配图（识读方法、步骤、测画零件图）1.6.4识读模具装配图的（识读方法、步骤、测画零件图等）单元2 量具及技术测量培训要求：1、掌握常用量具、量仪的使用方法和各种间接测量方法2、掌握常用的技术测量的方法并能进行测量计算3、掌握测量误差的种类并能分析其产生原因及特点4、熟悉公差配合的标准、了解形位公差检测方法培训内容：1、量具及工作原理1.1 常用精密量具、量仪的结构及工作原理1.1.1技术测量的基本概念1.1.2模具检验的常规量具1.1.3模具检验的专用量具1.1.4工具显微镜1.1.5投影仪1.1.6三坐标测量仪简介1.2 实训1.2.1常用量具测量2、测量技术2.1 测量误差的种类、产生原因及特点2.3.1测量误差的种类特点及产生的原因2.3.1常用解决测量误差的方法2.2 公差配合2.2.1互换性概念2.2.2公差及配合标准的基本规定2.3 实训2.3.1公差及配合标准的应用2.3.2形位公差的名称、意义、代号及标注2.3.3位置公差的名称、意义、代号及标注单元3 金属材料及热处理培训要求：1、掌握常用金属材料的性能及牌号2、了解模具材料及热处理要求3、掌握模具材料的合理选用培训内容：1、常用金属材料1.1 常用金属的性能1.1.1金属材料的力学性能1.1.2纯金属的结构及结晶1.1.3合金及其组织1.1.4铁碳合金相图1.2 常用金属的性能、用途及牌号2、常用金属材料热处理2.1 常用模具材料及热处理要求2.1.1合金模具钢的机械性能2.1.2国内外模具钢的牌号、性能特点及应用2.2 钢热处理和常用模具钢的热处理2.2.1钢在加热及（或冷却）时的组织转变2.2.2钢的预先热处理（退火和正火）2.2.3钢的最终热处理（淬火和回火）2.2.4钢的表面热处理（火焰淬火、感应淬火、和化学热处理）2.2.5常用热处理过程中可能出现的缺陷及防止方法2.3 实训2.3.1钢的热处理三、课时分配表《模具设计、模具工艺方案设计及分析》培训大纲一、模块培训的基本要求1、了解模具的分类及模具技术2、掌握冲压工艺、工序排样、冲模的典型结构及主要零件的加工工艺3、了解常用塑料的牌号和工艺特性，掌握注射模成型工艺4、掌握注射模的典型结构、浇注系统及产品结构工艺性5、了解压铸模的一般结构及成型工艺二、培训要求及内容单元1 冲压工艺及冲压模培训要求：1、掌握冲压工艺和冲裁件的排样2、掌握冲裁模、复合冲裁模的结构、有关计算和工作零件的制造工艺3、掌握级进冲裁模的结构和排样4、掌握弯曲模、拉深模的典型结构、弯曲回弹和模具间隙及相关系数的确定5、掌握冲裁模、复合冲裁模的装配、间隙调整及试冲方法培训内容：1、冲压工具和冲压模1.1 模具的基本结构及分类1.2 冲裁模1.2.1冲压工艺及冲裁工序1.2.2冲裁模的结构和冲裁力的计算1.3 级进冲裁模1.3.1级进冲裁模的概述1.3.2级进冲裁模的结构1.4 复合冲裁模1.4.1复合冲裁模的基本概念1.4.2复合冲裁模的结构1.4.3实训4 模具总装图的结构阅读1.5 弯曲模1.5.1弯曲模的类型1.5.2弯曲模间隙及回弹1.6 拉深模1.6.1拉深模的结构1.6.2拉深模间隙的确定1.7 实训1.7.1冲裁模工作零件的制造工艺编制1.7.2冲裁模的装配及试冲1.7.3级进冲裁模的排样及计算1.7.4弯曲模凸凹模圆角半径及回弹量计算单元2 塑料成型工艺及注射模培训要求：1、了解常用塑料的牌号和工艺特性2、掌握注射成型工艺，工艺参数对制品的影响3、掌握注射模的典型结构、成型件尺寸计算及有关机构4、了解塑料成型的压注模、压缩模和相关工艺培训内容：1、塑料成型工艺1.1 常用塑料和助剂1.1.1塑料及其分类1.2 注射成型工艺1.2.1注射成型工艺过程1.2.2注射温度1.3注射模浇注系统1.3.1浇注系统的组成及选用1.3.2浇口的类型及选择1.3.3分流道1.3.4冷料穴和拉料杆1.4 实训1.4.1注射成型工艺参数及制品缺陷分析2、注射模2.1 注射模的结构2.1.1单分型面注射模的基本组成2.1.2合模导向机构2.1.3脱模机构2.1.4侧向分型抽芯机构2.2 注射模的分型面及成型零件2.2.1注射模的分型面及锁模力的计算2.2.2注射模的成型零件2.3 塑料成型的压注模和压缩模2.3.1塑料成型的压注模2.3.2塑料成型的压缩模2.4 实训2.4.1注射模的分型面选择及成型零件的尺寸计算2.4.2注射模主要零件的工艺编制及注射工艺试模单元3 压铸模培训要求：1、了解压铸工艺及特点2、熟悉压铸模的一般结构3、掌握压铸模加工及装配工艺的特点培训内容：1、压铸模1.1 压铸工艺及特点1.2 压铸模的结构1.3 压铸模加工及装配工艺的特点1.4 实训1.4.1压铸模装配和工艺编制三、课时分配表《模具结构设计及制造工艺编制》培训大纲一、模块培训的基本要求1、掌握机械制造工艺规程和工艺基准的确定2、掌握零件的工序分析和机械加工工艺路线的制定3、掌握常用金切设备的型号、规格、性能、传动性能和调整方法4、掌握零件的机械加工方法，刀、量、夹具的使用二、培训要求及内容单元1 机械制造工艺基础培训要求：1、掌握机械制造工艺规程和工艺基准的确定2、掌握零件的工序分析3、掌握零件机械加工工艺路线的制定培训内容：1、机械制造工艺1.1 机械制造工艺规程1.1.1机械制造工艺原理1.1.2制造工艺规程的基本知识1.1.3编制工艺规程的原则1.2. 机械制造工艺基准1.2.1工艺基准及选择1.3. 机械加工工艺路线1.3.1零件图的工艺分析1.3.2机械加工工艺路线的制定1.3.3工艺文件的格式及应用1.4 零件制造工艺规程的编制1.4.1切削余量选择的基本要求1.4.2制造工艺的选配（机床、刀具的种类及牌号的选用）1.4.3工序具体内容的确定1.4.4零件制造工艺规程的编制1.5. 夹具的定位原理和分类1.5.1夹具的定位原理1.5.2夹具的分类1.6 机床夹具1.6.1机床夹具的选用1.6.2工件在机床上的装夹定位及定位误差1.7 实训1.7.1零件制造工艺规程编制1.7.2工件的装夹定位及定位误差单元2 模具的机械加工方法及加工精度培训要求：1、掌握常用金切设备的型号、规格、性能、传动性能和调整方法2、熟悉编制工艺规程及掌握零件工艺基础3、掌握定位原理和定位误差4、了解模具中常用夹紧机构及原理5、掌握中等复杂工件、模具主要零件的制造工艺培训内容：1、模具零件的机械加工2.1 模具零件的机械加工方法及加工精度2.1.1影响模具零件加工精度的因素及提高加工精度的措施2.2 模具的切削加工2.2.1模具零件的外圆车削加工2.2.2模具零件的镗孔加工2.2.3模具零件的铣削加工2.2.4模具零件的仿形铣加工2.3 实训2.3.1中等复杂工件的切削加工、工艺计算和测量2.3.2模具零件的装夹及磨削加工2.3.3模具主要零件的机械加工操作三、课时分配表《模具零部件制造》培训大纲一、模块培训的基本要求1、掌握模具零件的电加工方法和机床操作2、掌握模具零件的线切割编程和机床操作3、正确选用电加工工艺参数，掌握模具成型件制造工艺4、了解模具型腔的其他加工技术二、培训要求及内容单元1 模具零件的电加工技术培训要求：1、掌握模具零件电火花加工操作，电极的选用和参数选用2、掌握电火花线切割加工手工编程的基本方法，包括钼丝选用、断丝处理培训内容：1、模具零件的电加工技术1.1 模具零件的电火花加工1.1.1电火花加工的基本知识1.1.2电极的选用及损耗1.1.3型腔电火花加工技术1.1.4提高型腔电火花加工效率的措施1.2 电火花线切割加工1.2.1电火花线切割加工技术1.2.2电火花线切割加工3B指令的编制1.2.2电火花线切割加工零件的装夹方式1.3 实训1.3.1型腔电火花加工电极的选用、参数选用及实际操作1.3.2电火花线切割加工3B指令的编制和加工操作单元2 模具型腔的其他加工技术培训要求：1、熟悉模具的冷挤压加工2、了解模具的电铸加工3、掌握模具的电解加工原理培训内容：1、模具型腔的其他加工技术1.1 模具的冷挤压加工1.2 模具的电铸加工1.3 模具的电解加工单元3 模具成型件制造工艺培训要求：1、掌握模具成型件制造工艺2、掌握模具成型件工艺规程的编制培训内容：1、模具成型件制造工艺和装配1.1 模具成型件制造工艺1.1.1模具零件加工工艺规程的编制1.1.2凸、凹模的固定1.2 实训1.2.1典型模具零件加工工艺规程的编制单元4 模具型腔表面的加工技术培训要求：1、熟悉模具型腔表面的抛光加工2、了解型腔表面的照相腐蚀加工技术培训内容：1、模具型腔表面的加工技术1.1 模具型腔表面的抛光加工1.2 型腔表面的照相腐蚀加工技术1.3 实训1.3.1型腔表面的照相腐蚀加工技术多媒体演示三、课时分配表《模具的总装和调试》培训大纲一、模块培训的基本要求1、掌握中等复杂工件的测量、测绘2、掌握中等复杂工件的划线及制作3、掌握中等复杂模具的主要、关键零件的机械加工4、掌握电火花、线切割加工的操作和程序编制5、掌握中等复杂程度夹具、模具的装配及调试，模具的一般保养知识6、编制一般模具零件的工艺规程，并具有一定的工艺分析的技术应变能力7、安全文明生产二、培训要求及内容单元1 中等复杂工件的测量、测绘培训要求：1、掌握中等复杂工件的测量、测绘培训内容：1、实训1.1 中等复杂零件的测量、测绘单元2 中等复杂工件的划线及制作培训要求：1、掌握中等复杂工件或箱体零件的划线及制作培训内容：1、中等复杂工件的划线及制作1.1 实训1.1.1组合镶嵌件制作1.1.2型腔加工单元3 工件在切削机床、电加工机床上的加工培训要求：1、掌握手动数控二用机床、电加工的基本操作及编程2、掌握手动数控二用机床、电加工的特殊性及适用范围3、会正确设置加工时的座标系及常用参数4、会加工简单的型腔零件和配用刀具培训内容：1、实训1.1 手动数控二用机床1.1.1操作入门及面板功能1.1.2对刀、刀具的轨迹补偿、刀具参数设定1.1.3基本插补指令的应用1.1.4循环指令及子程序和镜像功能的应用1.1.5综合应用1.2 电加工机床1.2.1操作入门及面板功能1.2.2编程基础1.2.3放电参数及选用、钼丝的选用及断丝处理1.2.4综合应用及操作1.3. 常用刀具和磨削1.3.1钻头1.3.2铰刀1.3.3丝锥及板牙1.3.4车刀、铣刀、刨刀、镗刀等1.3.5磨削操作及砂轮的选择单元4 中等复杂程度的夹具、模具装配、调整培训要求：1、能按技术要求制造、装配、调试中等复杂的冲裁、弯曲模具或注射成型模具培训内容：1、中等复杂程度的夹具、模具装配和调整1.1 实训1.1.1复合冲裁模的制造、装配、调试及维护1.1.2弯曲模的制造、装配、调试及维护1.1.3注射成型模的制造、装配、调试及修护单元5 工艺规程编制及工艺分析能力训练培训要求：1、能够严格按工艺操作，并能够进行工艺编制培训内容：1、工艺规程编制及工艺分析1.1 实训1.1.1中等复杂工件的加工工艺1.1.2中等复杂模具的工艺分析1.1.3编制中等复杂模具的装配、调试工艺三、课时分配表《安全文明生产》培训大纲一、模块培训的基本要求1、正确执行安全技术操作规范2、贯彻岗位责任制和文明生产的各项要求3、模具安装及加工的安全知识二、培训要求及内容单元1 安全文明生产培训要求：1、掌握安全生产要点，正确执行安全技术操作规范并贯彻岗位责任制和文明生产的各项要求，掌握模具安装及加工的安全知识培训内容：1、安全文明生产1.1 安全生产管理1.2 掌握模具安装及加工的安全知识三课时分配表。

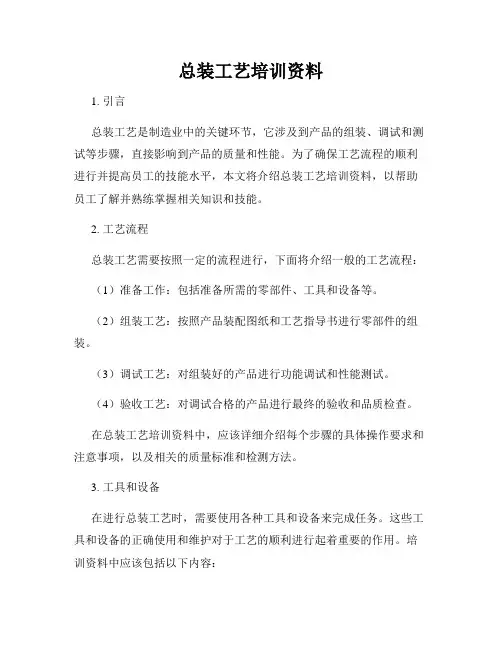

总装工艺培训资料1. 引言总装工艺是制造业中的关键环节，它涉及到产品的组装、调试和测试等步骤，直接影响到产品的质量和性能。

为了确保工艺流程的顺利进行并提高员工的技能水平，本文将介绍总装工艺培训资料，以帮助员工了解并熟练掌握相关知识和技能。

2. 工艺流程总装工艺需要按照一定的流程进行，下面将介绍一般的工艺流程：（1）准备工作：包括准备所需的零部件、工具和设备等。

（2）组装工艺：按照产品装配图纸和工艺指导书进行零部件的组装。

（3）调试工艺：对组装好的产品进行功能调试和性能测试。

（4）验收工艺：对调试合格的产品进行最终的验收和品质检查。

在总装工艺培训资料中，应该详细介绍每个步骤的具体操作要求和注意事项，以及相关的质量标准和检测方法。

3. 工具和设备在进行总装工艺时，需要使用各种工具和设备来完成任务。

这些工具和设备的正确使用和维护对于工艺的顺利进行起着重要的作用。

培训资料中应该包括以下内容：（1）常用工具：如螺丝刀、扳手、钳子等，介绍不同类型工具的用途和正确使用方法。

（2）特殊工具：如动力工具、千斤顶、气动设备等，介绍其特点和使用注意事项。

（3）设备操作：对一些常见的设备，如升降台、悬挂装置等，介绍操作方法和注意事项。

4. 安全与环保总装工艺中涉及到一些安全和环保的要求，员工需要严格遵守相关规定，确保工作场所的安全和环境的卫生。

培训资料中应包括以下内容：（1）安全操作规程：介绍在工艺操作中需要注意的安全事项，如穿戴防护用具、杜绝火源等。

（2）环保要求：介绍各种环保措施和操作方法，如废料的分类和处理、能源的节约利用等。

5. 质量控制总装工艺中，质量控制是非常重要的一环。

培训资料中应介绍质量控制的各个环节和方法，包括以下内容：（1）产品质量标准：介绍产品的质量标准和相关要求，让员工明确产品的质量目标。

（2）工艺检测方法：介绍工艺中常用的检测方法和设备，如测量仪器、实验室设备等。

（3）质量管理措施：介绍质量管理的方法和措施，如工艺过程记录、异常处理等。

总装工艺之加注工艺目的•掌握以下技能：•了解车辆上不同的液体•了解车辆上不同的循环管路•了解加注的不同管路的密封性要求•了解不同管路的加注工艺过程轿车上的液体•在轿车中一般有以下八种液体:•发动机油•变速箱油•制动液•空调制冷剂•发动机冷却液•助力转向液•玻璃清洗液•汽油发动机油/变速箱油•发动机油：作为发动机内运动部件的润滑介质，主要通过飞溅润滑方式对曲轴，连杆等部件进行润滑。

•变速箱油：通过传动轴的密封圈保证密封；对变速箱内的传动齿轮进行润滑。

制动液•制动液：通过制动液的压力传递，使车辆减速或停止。

由储液罐，真空制动泵，ABS 液压单元，制动管路，卡钳等零件组成。

储液罐ABS/ESP 真空助力制动泵制动卡钳制动管路•制动管路中各部件的作用：•储液罐用于储存制动液，便于观察制动液的液面，同时提供制动过程中所需要的制动液。

•制动真空助力器由制动泵和真空助力器组成，将踩踏制动踏板所产生的机械力转化为制动液的液压力，并帮助驾驶者降低踩踏力。

•ABS/ESP液压单元在车辆制动过程中，分别调整4个车轮的制动力大小，以保证车辆的稳定。

•制动管路有效传递制动液压力。

•制动卡钳利用制动液压力，推动活塞系统，压紧制动盘，实现车辆制动。

•空调管路：存储制冷剂，通过制冷剂的汽化，降低车内温度。

主要由压缩机，冷凝器，干燥罐，膨胀阀，蒸发器，高压管路，低压管路组成。

冷凝器压缩机膨胀阀高压管路低压管路干燥罐•空调系统工作原理:工作时从蒸发器出来的低压气态致冷剂流经压缩机变成高压高温气体，经过冷凝器散热管降温冷却变成高压低温的液体，再经过贮液干燥器除湿与缓冲，然后以较稳定的压力和流量流向膨胀阀，经节流和降压最后流向蒸发器。

致冷剂一遇低压环境即蒸发，吸收大量热能。

车厢内的空气不断流经蒸发器，车厢内温度也就因此降低。

液态致冷剂流经蒸发器后再次变成低压气体，又重新被吸入压缩机进行下一次的循环工作。

•空调管路部件作用•冷凝器将制冷剂由气态转为液态。

机械装配工艺基础2（1）装配过程简单，生产率高。

（2）装配质量稳定可靠。

（3）对装配工人技术水平要求不高，易于扩大生产。

（4）便于组织流水作业用自动化装配，完全互换法尤其适用于装配节拍强的流水装配。

（5）备（配）件供应方便，容易实现零部件的专业化生产。

（6）当装配精度要求高，特别是组成环数目较多时，零件难以按经济精度加工。

因此，互换法装配常用于“高精度少环数或低精度多环尺寸链”的大批大量生产中。

2、选配法在大批大量生产中，当装配精度要求很高且组成环数目不多时，若采用互换法装配，将对零件精度要求很高，给机械加工带来因难，甚至超过加工工艺实现的可能性，例如：内燃机活塞与缸套的配合，滚动轴承内外环与滚动体的配合等。

此时，就不宜只提高零件的加工精度、而应采用选配法来保证装配精度。

选配法是将配合中的各零件（组成环）按经济精度加工，装配时进行适当选择，以保证装配精度的方法。

选配法有以下三种：1）直接选配法装配工人从待装零件中，凭经验选择合适的互配零件装配，以满足装配精度要求的方法。

如；发动机活塞和活塞环的装配常采用这种方法。

装配时，工人将活塞环装入活塞环槽内，凭手感判断其间隙是否合适，重新挑选活塞环，直至合适为止。

直接选配法的特点是装配简单，装配质量和生产率取决于工人的技术水平。

此方法适用于装配零件（组成环）数目较少的产品，不适用于节拍较严的装配组织形式。

2）分组装配法是指在成批或大量生产中，将产品中各配合副的零件按实测尺寸分组，装配时按组进行互换装配，以达到装配精度的方法。

例如；滚动轴承的装配，活塞与活塞销的装配均用此法。

图7－10a是活塞与活塞销的联接情况，用分组法装配。

图7－10装配要求：活塞销孔与活塞销在冷态装配时应有0.0025～0.0075㎜的过盈量。

据此要求，相应的配合公差公为0.005㎜。

若采用完全互换法装配，活塞销和销孔的公差（按“等公差配合“）只0.0050-0.0075㎜，-28φ0.0025㎜；销孔D＝-280φ有0.0025㎜。

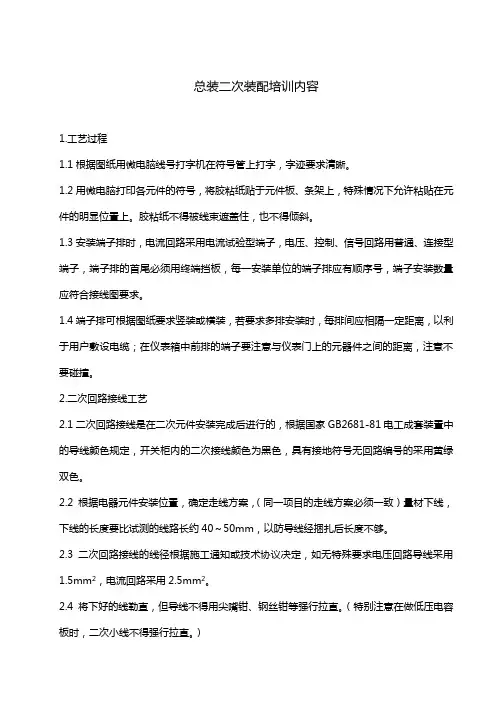

总装二次装配培训内容1.工艺过程1.1根据图纸用微电脑线号打字机在符号管上打字，字迹要求清晰。
