若项目中的目的网络不在路由表中，则将该项目添加到路由表中（距离D 值加1）。 否则 若下一跳字段给出的路由器地址是同样的，则将收到的项目替换原路由 表中的项目。 否则 若收到的项目中的距离加1的值小于路由表中的距离值，则进行更新。 否则，什么也不做。
2021/8/17
6
RIPv1-构建路由表
向谁传送，传送什么，何时传送 路由器不了解网络的确切拓扑信息
Routing table
10.3.0.0 10.4.0.0 10.2.0.0
S0 0 E0 0 S0 1
2021/8/17
8
RIPv1-构建路由表
路由收敛
2021/8/17
9
路由环路的形成
2021/8/17
10
路由环路的形成
2021/8/17
11
路由环路的形成
2021/8/17
12
路由环路的形成
2021/8/17
13
路由环路的形成-定义最大跳
2021/8/17
14
水平分割
路由器不会把那些从它的某个接口学到的路由再从同接 口通告出去。
水平分割默认启动
2021/8/17
15
触发更新
2021/8/17
16
毒化路由与反毒化、定时器
Net A hop=16 R2 Net A hop=16
R1
192.168.10.0/24 S0/1 13.0.0.0/8 .1
Host 1
f0/0 Router 3
2021/8/17
192.168.11.0/24
Router 2
Host 2
2
路由基本概念
Host1向host3发送数据 Host3的IP地址与host1的子网掩码与运算，

家用路由器设置(图解)课件

家用路由器设置(图解)课件

路由器的无线设置
设置无线网络名称（SSID）和密码，确保安全。 选择合适的频段（2.4GHz或5GHz），调整信道和功率等参数。
路由器的安全设置
开启防火墙功能，增 强网络安全防护。
定期更新路由器固件， 修复潜在的安全漏洞。
设置MAC地址过滤， 只允许特定的设备访 问网络。
03
家用路由器的常见问题 与解决方案
在选择路由器时，需要考 虑端口数量、无线标准、 传输速率、防火墙功能等 因素。
知名路由器品牌
思科、华为、D-Link、腾 达等都是知名的路由器品 牌，用户可根据需求选择 合适的产品。
02
家用路由器的设置步骤
路由器的连接方式
路由器与光猫的连接
将路由器的WAN口与光猫的网口连 接，确保线路畅通。
路由器与电脑的连接
修复。
路由器安全问题与解决方案
总结词：家用路由器的安全问题涉及到路由器的配置 、密码保护、防病毒等方面，需要采取一系列的安全 措施来保护路由器的安全。
详细描述：首先确保路由器的固件和软件保持最新状态 ，以修复可能存在的安全漏洞。其次设置一个强密码来 保护路由器的管理界面，并定期更换密码。此外开启路 由器的防火墙功能，以防止恶意攻击和入侵。同时定期 检查路由器的日志文件，以便及时发现异常活动和潜在 的安全威胁。如果怀疑路由器被攻击或感染病毒，可以 尝试重置路由器到出厂设置，并重新配置网络参数。为 了提高安全性，可以考虑使用VPN等加密通信方式来 保护路由器的网络通信安全。
更换路由器网线
定期检查并更换老化或破损的网 线，保证网络连接稳定。
路由器固件升级
及时升级路由器固件，以获得更 优的性能和安全性。
路由器的软件更新
软件更新

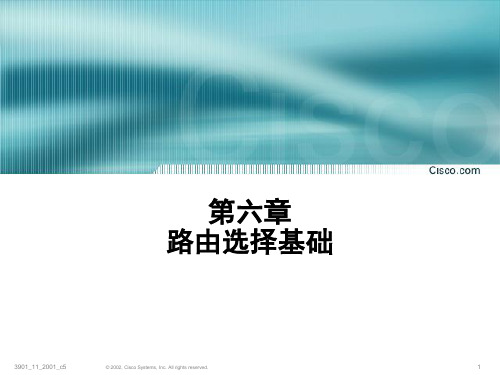

CCNA5 路由选择基础PPT学习课件

CCNA5 路由选择基础PPT学习课件

3
1-2.静态路由和动态路由
• 静态路由
管理员手工输入到路由器中
适用于stub网络 安全性、节省网络带宽
Stub Network
不能适应拓扑结构变化而变化
172.16.1.0
Network
SO A
172.16.2.2
BB 172.16.2.1
3901_11_2001_c5
© 2001, Cisco Systems, Inc. All rights reserved.
Routing Table 10.3.0.0 S0 0 10.4.0.0 E0 0
3901_11_2001_c5
© 2001, Cisco Systems, Inc. All rights reserved.
11
10.1.0.0
10.2.0.0
10.3.0.0
E0
A
S0
S0
B
S1
S0
C
E0
Routing Table 10.1.0.0 E0 0 10.2.0.0 S0 0 10.3.0.0 S0 1
Routing Table 10.3.0.0 S0 0 10.4.0.0 E0 0 10.2.0.0 S0 1 10.1.0.0 S0 2
16
10.1.0.0
10.2.0.0
10.3.0.0
E0
A
S0
S0
B
S1
S0
C
X E0
Routing Table 10.1.0.0 E0 0 10.2.0.0 S0 0 10.3.0.0 S0 1 10.4.0.0 S0 2
© 2001, Cisco Systems, Inc. All rights reserved.

第6章路由算法总结ppt课件

第6章路由算法总结ppt课件

在日常生活中，随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费，也 许你认 为浪费 这一点 点算不 了什么
非自适应路由算法
固定路由算法（fixed routing algorithm） 洪泛法（flooding） 随机走动法（random walk） 基于流量的路由算法（flow-based routing）
由所有的线路平均延迟，可直接计算出流量的加权 平均值，从而得到整个网络的平均分组延迟
这样找出网络的最小平均延迟就可以实现最优路由 选择
在日常生活中，随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费，也 许你认 为浪费 这一点 点算不 了什么
自适应路由算法
孤立路由选择 集中路由选择 分布式路由选择
当结点或链路发生故障时，该方法可使路由算法有 较好的稳健性
在日常生活中，随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费，也 许你认 为浪费 这一点 点算不 了什么
基于流量的路由算法
该方法不仅考虑网络的拓扑结构，还要考虑网络的 负载因素
对某一给定的线路，如果已知负载量与平均流量， 那么可以根据排队论的知识计算出该线路上的平均 分组延迟
• 如果找不到相应的表项，在G的路由表中增加一项 ：(N,G’,D’+C)
• 如果V=G’，G中路由表对应的表项根据D’+C和D的 比较获得
– 如果D’+C<D，G中表项更新为(N,G’,D’+C)
– 否则G中表项保持原状，仍为(N,V,D)
在日常生活中，随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费，也 许你认 为浪费 这一点 点算不 了什么

路由选择算法PPT课件

路由选择算法PPT课件
d ii 指结点到结点自身的延迟
13
2021/5/21
后继结点向量 S i
s i1
Si
si2
s
iN
S kj i
使每个结点[dki dij]最小
14
2021/5/21
如下图1所示网络，图2是更新前结点1的路由 表
15
2021/5/21 16
2021/5/21
1、路由表中给出了结点1的两个向量 D
2021/5/21

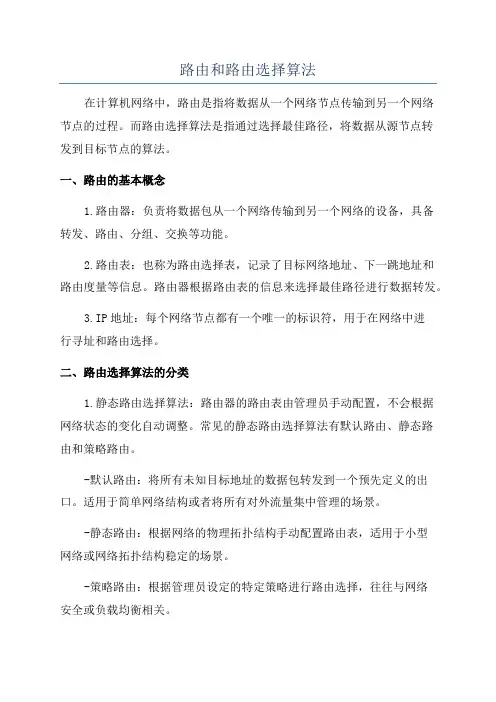

路由（径）选择——根据一定的原则和算 法在所有传输通路中选择一条通往目的结点的 最佳路径。
路由选择算法——路由选择过程中采用的 策略。
2
路由选择算法分类
2021/5/21
1、根据能否适应通信量和拓扑结构变化
非自适应（静态路由）：可靠性差、简单
自适应（动态路由）：实现复杂、可靠性高— —实用
路由选择及其算法
2021/5/21
通信子网为网络源节点和目的节点提供了 多条传输路径的可能性。网络节点在收到一个 分组后，要确定向一下节点传送的路径，这就 是路由选择。在数据报方式中，网络节点要为 每个分组路由做出选择；而在虚电路方式中， 只需在连接建立时确定路由。确定路由选择的 策略称路由算法。
1
Mi nd1 33
18
2021/5/21
计算 d15 最小值
1 2 3 5 1 2 4 5 1 3 5 1 4 5
Mi nd1 52
d15 d12 d23 d35 6 d15 d12 d24 d 45 5 d15 d13 d35 6 d15 d14 d45 2
19
2021/5/21
8
例：
2021/5/21
一旦结点C与结点E之间断开，则结点C向结 点A反馈信息，通过其他路径进行通信。

路由原理及路由协议ppt课件

路由原理及路由协议ppt课件

.
上一页 1返6 回
4.3 静态路由与动态路由
上节内容讲到路由的原理，路由表决定了路由选择的具体方向， 如果路由表出现问题，IP数据报是无法到达目的地的。路由表的建 立和刷新，是本节内容的重点。路由可以分为两类：静态路由和动 态路由，静态路由一般是由管理员手工设置的路由，而动态路由则 是路由器中的动态路由协议根据网络拓扑情况和特定的要求自动生 成的路由条目。静态路由的好处是网络寻址快捷，动态路由的好处 是对网络变化的适应性强。
入网络。
.
上一页 下一页 返9 回
4.1 路由器（Router）简介
（6）ISDN BRI端口 因ISDN这种互联网接入方式连接速度上有它独特的一面，所以 在当时ISDN刚兴起时在互联网的连接方式上还得到了充分的应用。 （7）CONSOLE接口 一般的VPN设备都带有一个控制端口“Console”，用来与计算 机或终端设备进行连接，通过特定的软件来进行路由器的配置。 （8）AUX端口为异步端口，主要用于远程配置，也可用于拔号 连接，还可通过收发器与MODEM进行连接。
要了解路由器，首先要知道什么是路由选择，路由选择指网络
中的节点根据通信网络的情况（可用的数据链路、
.
下一页 返2 回
4.1 路由器（Router）简介
各条链路中的信息流量等），按照一定的策略（传输时间、传 输路径最短），选择一条可用的传输路径，把信息发往目的地。路 由器就是具有路由选择功能的设备。它工作于网络层，从事不同网 络之间的数据包（Packet）的存储和分组转发，是用于连接多个逻 辑上分开的网络（所谓逻辑网络是代表一个单独的网络或者一个子 网）的网络设备。
.
上一页 下一页 1返5 回
4.2 路由的基本原理

网络层(路由选择协议)课件


“−”表示“直接交付”
“1”表示“距离是 1”
R1 说：“我到网 1 的距离是 1，是直接交付。”
31
正
常 情
网1
况
11 网2
R1
“1”表示“从本路由器 到网 1”
1 2 R1 R2
网3
“R1”表示 经过 R1
“2”表示“距离是 2”
R2 说：“我到网 1 的距离是 2，是经过R1。”
32
正
常 情
自己到其他每一个目的网络的距离记录。
21
“距离”的定义
从一路由器到直接连接的网络的距离定义为 1。 从一个路由器到非直接连接的网络的距离定义为所经
过的路由器数加 1。 RIP 协议中的 “ 距离 ” 也称为 “ 跳数 ”(hop count) ，
为每经过一个路由器，跳数就加 1。 这里的“距离”实际上指的是“最短距离”.

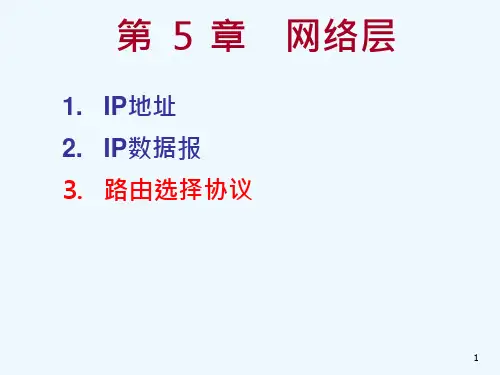

第 5 章 网络层
1. IP地址 2. IP数据报 3. 路由选择协议
1
5.3 路由选择协议
1. 路由器的构成 2. 因特网的路由选择协议概述 3. 内部网关协议RIP、OSPF 4. 外部网关协议BGP
2
5.3.1 路由器的构成
路由器是一种具有多个输入端口和多个输出 端口的专用计算机，其任务是转发分组。 将路由器某个输入端口收到的分组，按照 分组要去的目的地（即目的网络），把该分 组从路由器的某个合适的输出端口转发给下 一跳路由器。
自治系统 AS(Autonomous System)
• 自治系统 AS 的经典定义： 在单一的技术管理下的一组路由器，而这些路
由器使用一种 AS 内部的路由选择协议和共同的度 量以确定分组在该 AS 内的路由，同时还使用一种 AS 之间的路由选择协议用以确定分组在 AS之间 的路由。 • 现在对自治系统 AS 的定义是强调下面的事实：

计算机网络网络层路由算法PPT课件

elnN个。当然由分层引起的路径 长度的实际增长非常小。
精选课件
18
广播路由
同时给全部的目标地址发送一个 数据包称为广播
扩散法。
多目标路由：每个数据包含一组 目标地址，经过路由器，针对目 标选路，目标分散
逆向路径转发（reverse path forwarding)
沿汇集树（sink tree）生成树
类似的值。
假设使用延迟作为距离度量，并且路由器知道他到 每个邻居的延迟。每隔T秒每个路由器向他的每个 邻居发送一个表，该表记录了它到每个目标的延迟， 同时它也从邻居那里收到一个类似的表。
精选课件
7
交换距离信息更新路由表示例
精选课件
8
无穷计算问题
A BCD E
A BCD E
∞∞∞ 1 ∞∞ 12∞ 123 123
reverse routes.
路径维护
每个节点周期性的广播一个 HELLO消息并期望它的邻居 做出回应，如果回应没有到 来说明消息广播者已经知道 它的邻居已失效或离开接收 范围，因而不再跟自己有连 接。这些信息用来清除掉那 些不再有效的消息。
精选课件
31
在最近的T时间内曾经给它发送 过到达该目标的邻居—该目标的 活动邻居
（a）
∞ 初始时
1
∞ 第1次交换后 3
∞ 第2次交换后 3 ∞ 第3次交换后 5
4 第4次交换后 5
7
7
∞
23 23 43 45 65 67 8... 7 ∞∞
（b）
4 初始时 4 第1次交换后 4 第2次交换后 4 第3次交换后 6 第4次交换后 6 第5次交换后 8 第6次交换后
∞
问题的核心在于当X告诉Y自己有一条通往某个地方的路径

第4章 路由选择算法PPT课件

37
4.6.2 探测相邻路由器 相邻路由器的存在是由Hello分组的发送及响应确定：
路由器向每条点对点链路发送Hello分组，接到 Hello分组的另一端路由器发回一个应答，说明“我 是谁”。 路由器的名字必须是全局唯一，否则无法确定叫me 的路由器应该由哪条链路到达，因为同时存在多 个me。
38
(4)、计算网络加权平均延时T。 T=∑witi，其中链路i的权重wi=λi/∑λi 本例中，8条链路的加权平均延时是86ms。
24
4.4.3 路由策略 上述定量分析的结果给出了网络加权平均延时T，它
可以看作是泛函f以cij，fij和R0（初始路由选择算法） 为输入值，即T=f(cij,fij,R0)。 因此，当R0变化时，即采用另外一种路由选择算法 R1后，会得到一个新的T1，当T1<T时，基于流量 的路由选择算法认定为R1比R0好。
一个好的路由选择策略要兼顾拓扑结构和通 信量这两种因素。下面介绍这样的一种算 法——基于流量的路由选择(flow-based routing)。
17
4.4.1 基本原理 • 基本思想 基于流量的路由选择算法就是找出网络最小延时的
路由。 这种算法假定网络中每对路由器之间平均数据流量
是相对稳定的和可预测的，然后通过对流量的定 量分析，再对某个路由选择进行优化（这个路由 选择先由其他某个路由选择算法给出）。
40
• 延时包括了分组在链路上的传输时间和两端发送 与接收的排队时间。其中传输时间与带宽有关， 排队时间与载荷（链路容量）有关。
41
4.6.4 组装链路状态分组
• 链路状态分组的格式：
(1)、发送者标识是发送该分组的路由 器的名字；
(2)、序号是指该分组是路由器发送的 第几个分组，路由器每发送一个分 组，其序号就加1。序号占32b，足 够路由器为分组排序之用；

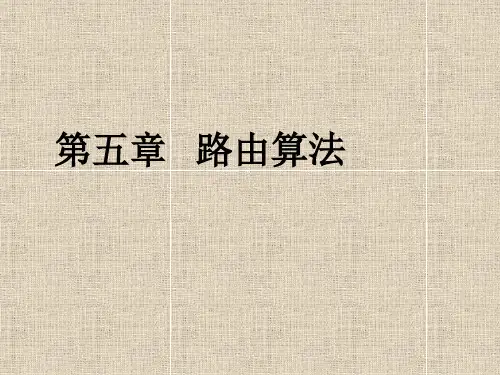

第五章路由算法精品PPT课件
