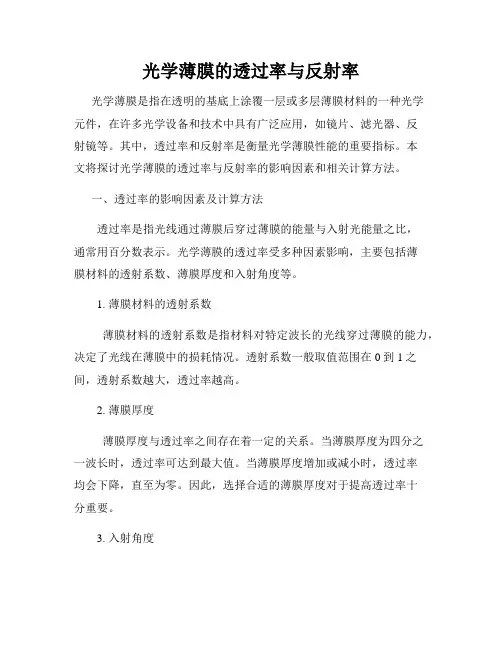

光学薄膜的透过率与反射率光学薄膜是指在透明的基底上涂覆一层或多层薄膜材料的一种光学元件，在许多光学设备和技术中具有广泛应用，如镜片、滤光器、反射镜等。
其中，透过率和反射率是衡量光学薄膜性能的重要指标。
本文将探讨光学薄膜的透过率与反射率的影响因素和相关计算方法。
一、透过率的影响因素及计算方法透过率是指光线通过薄膜后穿过薄膜的能量与入射光能量之比，通常用百分数表示。
光学薄膜的透过率受多种因素影响，主要包括薄膜材料的透射系数、薄膜厚度和入射角度等。
1. 薄膜材料的透射系数薄膜材料的透射系数是指材料对特定波长的光线穿过薄膜的能力，决定了光线在薄膜中的损耗情况。
透射系数一般取值范围在0到1之间，透射系数越大，透过率越高。
2. 薄膜厚度薄膜厚度与透过率之间存在着一定的关系。
当薄膜厚度为四分之一波长时，透过率可达到最大值。
当薄膜厚度增加或减小时，透过率均会下降，直至为零。
因此，选择合适的薄膜厚度对于提高透过率十分重要。
3. 入射角度入射角度是指光线与法线的夹角，对于不同入射角度下的光线，透过率也会发生变化。
一般来说，入射角度越大，透过率越小。
计算光学薄膜的透过率通常需要进行复杂的数值计算，考虑到文章的篇幅和难度，这里我们不展开具体的计算方法。
二、反射率的影响因素及计算方法反射率是指光线射到薄膜表面后反射回来的能量与入射光能量之比，通常用百分数表示。
对于光学薄膜而言，反射率是其重要的性能指标之一。
1. 薄膜材料的折射率薄膜材料的折射率对反射率有直接影响。
当薄膜材料的折射率与空气或其他介质的折射率匹配时，反射率会相对较低，透过率较高。
2. 入射角度入射角度对薄膜的反射率也有影响。
当入射角度增加时，反射率会随之增加。
计算光学薄膜的反射率同样需要进行复杂的数值计算，本文不赘述。
三、光学薄膜的应用光学薄膜由于其特殊的光学性能，广泛应用于各个领域。
以下是一些常见的应用：1. 镜片光学薄膜应用于镜片上，可以增加镜片的透光性和抗反射性能，提高观察者的视觉体验。

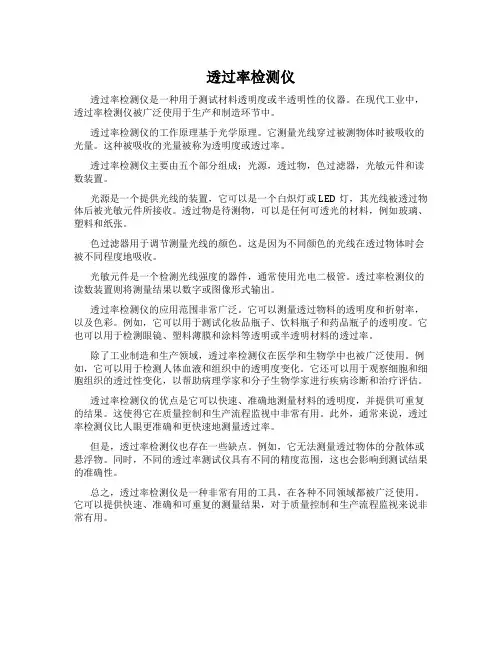

透过率检测仪透过率检测仪是一种用于测试材料透明度或半透明性的仪器。
在现代工业中，透过率检测仪被广泛使用于生产和制造环节中。
透过率检测仪的工作原理基于光学原理。
它测量光线穿过被测物体时被吸收的光量。
这种被吸收的光量被称为透明度或透过率。
透过率检测仪主要由五个部分组成：光源，透过物，色过滤器，光敏元件和读数装置。
光源是一个提供光线的装置，它可以是一个白炽灯或LED灯，其光线被透过物体后被光敏元件所接收。
透过物是待测物，可以是任何可透光的材料，例如玻璃、塑料和纸张。
色过滤器用于调节测量光线的颜色。
这是因为不同颜色的光线在透过物体时会被不同程度地吸收。
光敏元件是一个检测光线强度的器件，通常使用光电二极管。
透过率检测仪的读数装置则将测量结果以数字或图像形式输出。
透过率检测仪的应用范围非常广泛。
它可以测量透过物料的透明度和折射率，以及色彩。
例如，它可以用于测试化妆品瓶子、饮料瓶子和药品瓶子的透明度。
它也可以用于检测眼镜、塑料薄膜和涂料等透明或半透明材料的透过率。
除了工业制造和生产领域，透过率检测仪在医学和生物学中也被广泛使用。
例如，它可以用于检测人体血液和组织中的透明度变化。
它还可以用于观察细胞和细胞组织的透过性变化，以帮助病理学家和分子生物学家进行疾病诊断和治疗评估。
透过率检测仪的优点是它可以快速、准确地测量材料的透明度，并提供可重复的结果。
这使得它在质量控制和生产流程监视中非常有用。
此外，通常来说，透过率检测仪比人眼更准确和更快速地测量透过率。
但是，透过率检测仪也存在一些缺点。
例如，它无法测量透过物体的分散体或悬浮物。
同时，不同的透过率测试仪具有不同的精度范围，这也会影响到测试结果的准确性。
总之，透过率检测仪是一种非常有用的工具，在各种不同领域都被广泛使用。
它可以提供快速、准确和可重复的测量结果，对于质量控制和生产流程监视来说非常有用。
深圳市林上科技有限公司

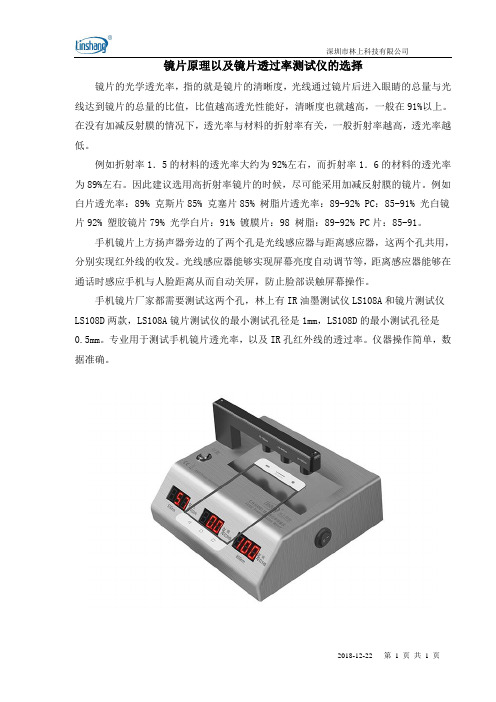

2018-12-22 第 1 页 共 1 页 镜片原理以及镜片透过率测试仪的选择
镜片的光学透光率，指的就是镜片的清晰度，光线通过镜片后进入眼睛的总量与光线达到镜片的总量的比值，比值越高透光性能好，清晰度也就越高，一般在91%以上。
在没有加减反射膜的情况下，透光率与材料的折射率有关，一般折射率越高，透光率越低。
例如折射率1．5的材料的透光率大约为92%左右，而折射率1．6的材料的透光率为89%左右。
因此建议选用高折射率镜片的时候，尽可能采用加减反射膜的镜片。
例如 白片透光率：89% 克斯片85% 克塞片85% 树脂片透光率：89-92% PC ：85-91% 光白镜片92% 塑胶镜片79% 光学白片：91% 镀膜片：98 树脂：89-92% PC 片：85-91。
手机镜片上方扬声器旁边的了两个孔是光线感应器与距离感应器，这两个孔共用，分别实现红外线的收发。
光线感应器能够实现屏幕亮度自动调节等，距离感应器能够在通话时感应手机与人脸距离从而自动关屏，防止脸部误触屏幕操作。
手机镜片厂家都需要测试这两个孔，林上有IR 油墨测试仪LS108A 和镜片测试仪LS108D 两款，LS108A 镜片测试仪的最小测试孔径是1mm ，LS108D 的最小测试孔径是0.5mm 。
专业用于测试手机镜片透光率，以及IR 孔红外线的透过率。
仪器操作简单，数据准确。
光学镀膜机的反射率测试与校准方法光学镀膜技术在当今科技领域中扮演着重要的角色，它通过在光学元件表面上镀上不同材料薄层，以改变光的传播、透射和反射特性，从而实现对光的控制和调整。
反射率是评估光学镀膜效果的重要指标之一，准确测量和校准光学镀膜机的反射率具有重要意义。
本文将介绍光学镀膜机的反射率测试与校准方法。
一、反射率测试方法1. 光源与探测器的选择：在进行反射率测试时，合适的光源和探测器的选择对结果的准确性至关重要。
一般来说，常用的光源有白炽灯、激光器等，而选择探测器则需根据具体实验需求选取，比如光电二极管、光电倍增管等。
2. 样品制备与安装：样品制备时需要确保表面光洁、无污染、无划痕等，以保证测试结果的准确性。
安装样品时要避免产生光学间隙，确保样品与光源、探测器之间的光路能保持稳定。
3. 精确的光路设计：光学镀膜机的反射率测试需要精确的光路设计，确保光线的入射角、传输路径和探测角等参数的准确控制。
可以在设计中引入准直镜、狭缝等元件来保证光路的精确传输。
4. 测量数据处理：反射率测试完成后，需要进行数据的处理和分析。
可以使用光谱仪、反射计等设备获取反射率数据，并通过相应软件进行数据处理，例如拟合、平滑等，以获得更准确的结果。
二、反射率校准方法1. 校准光源和探测器：在反射率校准过程中，首先需要对光源和探测器进行校准，以确保它们的输出和响应符合要求。
可以使用标准光源和探测器进行比对，或者参考国际标准进行校准。
2. 校准样品的选择：为了进行反射率校准，需要准备具有已知反射率的标准样品。
这些样品应具有稳定的光学性质，反射率值已经准确测量和记录。
3. 校准光路设计：在进行反射率校准时，需要设计一个稳定、准确的光路。
可以使用准直镜、狭缝等元件来控制光线的传输和入射角，确保光路中各元件的位置和角度的稳定性。
4. 数据比对和修正：在反射率校准过程中，将测量得到的样品反射率与标准样品反射率进行比对，计算偏差，并根据偏差修正测量结果，以实现反射率的准确校准。

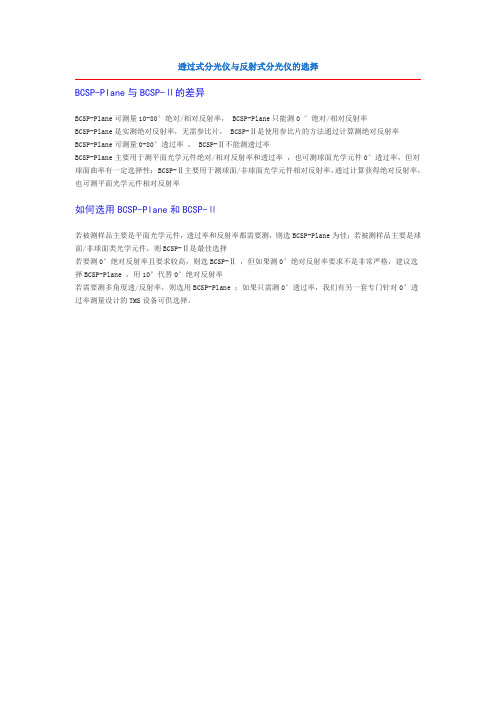

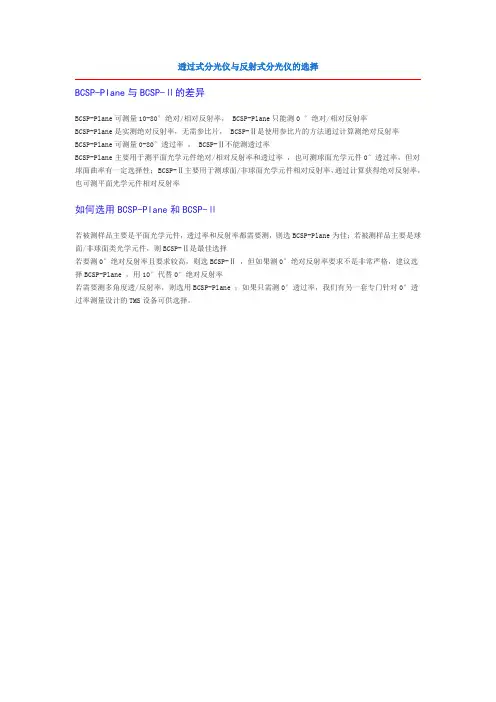

透过式分光仪与反射式分光仪的选择
BCSP-Plane与BCSP-Ⅱ的差异
BCSP-Plane可测量10-80°绝对/相对反射率， BCSP-Plane只能测0 °绝对/相对反射率
BCSP-Plane是实测绝对反射率，无需参比片， BCSP-Ⅱ是使用参比片的方法通过计算测绝对反射率
BCSP-Plane可测量0-80°透过率， BCSP-Ⅱ不能测透过率
BCSP-Plane主要用于测平面光学元件绝对/相对反射率和透过率，也可测球面光学元件0°透过率，但对球面曲率有一定选择性； BCSP-Ⅱ主要用于测球面/非球面光学元件相对反射率，通过计算获得绝对反射率，也可测平面光学元件相对反射率
如何选用BCSP-Plane和BCSP-Ⅱ
若被测样品主要是平面光学元件，透过率和反射率都需要测，则选BCSP-Plane为佳；若被测样品主要是球面/非球面类光学元件，则BCSP-Ⅱ是最佳选择
若要测0°绝对反射率且要求较高，则选BCSP-Ⅱ，但如果测0°绝对反射率要求不是非常严格，建议选择BCSP-Plane ，用10°代替0°绝对反射率
若需要测多角度透/反射率，则选用BCSP-Plane ；如果只需测0°透过率，我们有另一套专门针对0°透过率测量设计的TMS设备可供选择。
反射率测定仪的参数及原理反射率测定仪是一种用于测量材料表面反射率的仪器，广泛用于电子、光学、材料科学等领域。
本文将介绍反射率测定仪的几个重要参数及其原理。
反射率反射率是指入射光在材料表面反射的比例。
一般用R表示，其值在0~1之间。
当R=1时，表示材料对入射光完全反射；当R=0时，表示材料对入射光完全吸收。
反射率测定仪的构成反射率测定仪由光源、光学系统、检测器和数据处理系统四部分组成。
其基本原理是通过测量入射光和反射光的强度来计算出材料表面的反射率。
参数解析光源光源是反射率测定仪的核心部件，其稳定性和光谱特性对测量结果有着很大的影响。
一般来说，反射率测定仪采用的是连续光源或单色光源。
连续光源一般采用钨丝灯或氙气灯，其光谱范围广，可用于测量不同波长范围的样品。
但由于其光线强度不稳定，容易产生较大误差。
单色光源一般采用LED或激光器，其光线强度稳定，精度高。
但由于其光谱范围较窄，只能用于测量特定波长范围的样品。
光学系统光学系统主要由光学镜组成，其作用是将光源发出的光线聚焦到样品表面上，并将反射光线聚焦到检测器上。
光学系统的分辨率和光斑大小对测量结果有着重要的影响。
检测器检测器用于测量反射光线的强度，一般采用光电二极管或光电探测器。
其灵敏度和带宽大小对测量结果有着决定性影响。
数据处理系统数据处理系统主要用于对测量结果进行处理和分析。
其功能包括自动零点校正、数据记录和输出等。
合理的数据处理能够提高测量精度和可靠性。
原理及测量方法反射率测定仪的测量原理基于菲涅尔反射定律和比较法原理。
其测量方法一般分为两类：准直法和照射法。
准直法是将反射率测定仪的光路调整至入射光垂直地照射在样品表面，反射光线与入射光线方向相同，使得测量结果与样品表面的粗糙度无关。
照射法是将反射率测定仪的光路调整至反射光线方向与入射光线方向垂直，使得反射光线只能从样品表面的最顶层反射回来。
此时，样品表面的粗糙度对测量结果有着重要的影响。
总结反射率测定仪是一种用于测量材料表面反射率的重要仪器，其测量精度和稳定性对材料表面质量的评估、光学设备的设计等方面都有着重要的意义。

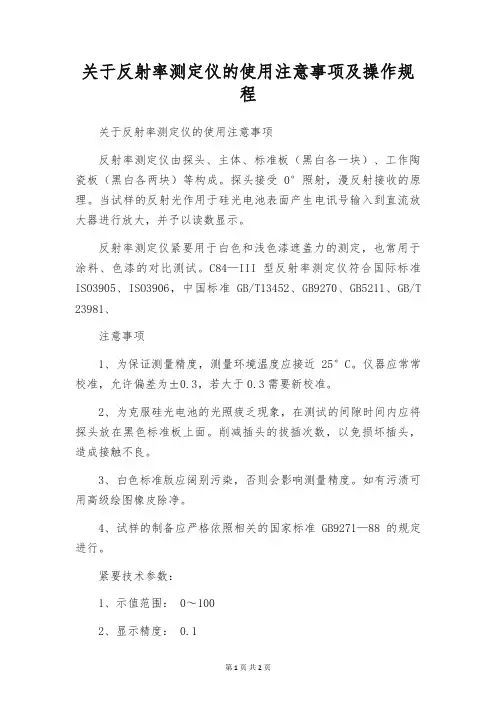

关于反射率测定仪的使用注意事项及操作规程关于反射率测定仪的使用注意事项反射率测定仪由探头、主体、标准板（黑白各一块）、工作陶瓷板（黑白各两块）等构成。
探头接受0°照射，漫反射接收的原理。
当试样的反射光作用于硅光电池表面产生电讯号输入到直流放大器进行放大，并予以读数显示。
反射率测定仪紧要用于白色和浅色漆遮盖力的测定，也常用于涂料、色漆的对比测试。
C84—III型反射率测定仪符合国际标准ISO3905、ISO3906，中国标准GB/T13452、GB9270、GB5211、GB/T 23981、注意事项1、为保证测量精度，测量环境温度应接近25°C。
仪器应常常校准，允许偏差为±0.3，若大于0.3需要新校准。
2、为克服硅光电池的光照疲乏现象，在测试的间隙时间内应将探头放在黑色标准板上面。
削减插头的拔插次数，以免损坏插头，造成接触不良。
3、白色标准版应阔别污染，否则会影响测量精度。
如有污渍可用高级绘图橡皮除净。
4、试样的制备应严格依照相关的国家标准GB9271—88的规定进行。
紧要技术参数：1、示值范围： 0～1002、显示精度： 0.13、使用电源： 220V 50Hz使用方法：1、把探头与电控箱连接，接通电源。
把探头放在黑色标准板上，开机预热3分钟。
在连接时应注意插头上的凹槽应与电控箱插座上的凸起对准,拔下时应捏住插头,将插头的金属滑套向后拉,然后拔下插头,确定不可直接拉导线。
2、校零：把探头放在黑色标准板上，调整主机的“调零”旋钮，使主机数字显示为00.0、3、校正标准值：把探头放在白色标准板上，调整主机的“调满”旋钮，使主机显示的数值与白色标准板的标定值一致。
允许变动±0.1、重复调整一次（调零、调满）。
4、测量RB值：把探头移至放有试样的黑色工作陶瓷板上，显示器所显示的数值即为RB值。
5、测量Rw值：把探头移至放有试样的白色工作陶瓷板上，显示器所显示的数值即为Rw值。
光学中的反射率与透射率的测量与分析光学是研究光的行为和性质的科学领域，其中反射率和透射率是光学中重要的参数。
本文将介绍如何测量和分析光学中的反射率和透射率，并探讨其在实际应用中的意义和影响。
一、仪器与方法在测量反射率和透射率之前，我们需要准备一些必要的仪器和方法。
常用的光学实验装置包括：光源、准直器、分束器、反射镜、透射样品和探测器等。
具体的测量方法根据实验需求和样品特性的不同而有所差异，下面将介绍几种常见的测量方法。
1. 反射率的测量反射率是指入射光被物体表面反射的比例，通常用光线的反射强度与入射强度之比来表示。
反射率的测量可以使用反射光从样品表面反射回来并被探测器接收的原理进行。
实验中可以使用光源照射到样品上，通过反射镜将反射光传导至探测器，再通过测量探测器接收到的光信号来计算反射率。
2. 透射率的测量透射率是指入射光通过样品后继续传播的比例，透射光强度与入射光强度之比。
透射率的测量可以采用光源通过样品照射和透射的原理进行。
实验中，将光源发出的光通过准直器、分束器照射到样品上，透过样品的光会进入探测器，通过测量探测器接收到的光信号来计算透射率。
二、原理与分析了解反射率和透射率的测量方法之后，我们来讨论测量结果的分析和意义。
1. 反射率的分析反射率除了与材料的光学性质有关外，也受到入射角度、波长和表面特性等因素的影响。
通过测量不同角度下的反射率，可以得到反射率与入射角度的变化关系，从而了解材料的表面光学特性。
同时，反射率与波长的关系也可以帮助我们研究材料的色散性质。
通过分析反射率的变化规律，可以深入理解材料的光学特性和应用潜力。
2. 透射率的分析透射率的测量和分析对于研究材料的透明性、光学过程和能带结构等方面具有重要意义。
透射率随着入射角度和波长的变化而发生改变，通过测量透射率随入射角度的变化曲线，可以得到材料的透射性能和发光特性。
此外，透射率的分析还可以用于研究材料的吸收谱和透明度，对材料的性能评价和应用开发提供有力支持。

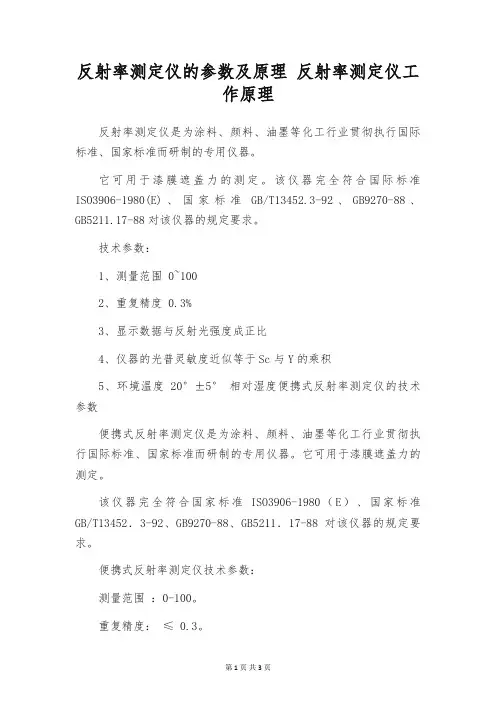

反射率测定仪的参数及原理反射率测定仪工作原理反射率测定仪是为涂料、颜料、油墨等化工行业贯彻执行国际标准、国家标准而研制的专用仪器。
它可用于漆膜遮盖力的测定。
该仪器完全符合国际标准ISO3906-1980(E)、国家标准GB/T13452.3-92、GB9270-88、GB5211.17-88对该仪器的规定要求。
技术参数：1、测量范围 0~1002、重复精度 0.3%3、显示数据与反射光强度成正比4、仪器的光普灵敏度近似等于Sc与Y的乘积5、环境温度20°±5° 相对湿度便携式反射率测定仪的技术参数便携式反射率测定仪是为涂料、颜料、油墨等化工行业贯彻执行国际标准、国家标准而研制的专用仪器。
它可用于漆膜遮盖力的测定。
该仪器完全符合国家标准ISO3906-1980（E）、国家标准GB/T13452．3-92、GB9270-88、GB5211．17-88对该仪器的规定要求。
便携式反射率测定仪技术参数：测量范围：0-100。
重复精度：≤ 0.3。
示值误差：±1.0。
环境温度：5?C~40?C 相对湿度＜85％。
输入电源：DC9∨ 工作电压DC7.2V。
便携式反射率测定仪使用方法：按下电源开关，开机预热2分钟。
此时应把探头放在黑色标准板上为佳。
校零：把主机放在黑色标准板上，调整主机上的校零旋钮。
因本纪无负号显示，在调零过程中应如下操作：顺时针方向旋转，这时显示数值由小变大，则立刻将旋转方向反转为逆时针方向旋转，慢慢旋转使机器显示为00.0。
允许变动值为：00.1。
校正标准值：把主机放在白色标准板上，调整主机的校标旋钮，使主机显示的数值与白色标准板的标定值一致。
允许变±0.1反复调整一次（校零、校标）。
测量RB值：把主机移至放有试样的黑色工作陶瓷板上，显示器所显示的数值即为RB值。
测量Rw值：把主机移至放有试样的白色工作陶瓷板上，显示器所显示的数值即为Rw值。

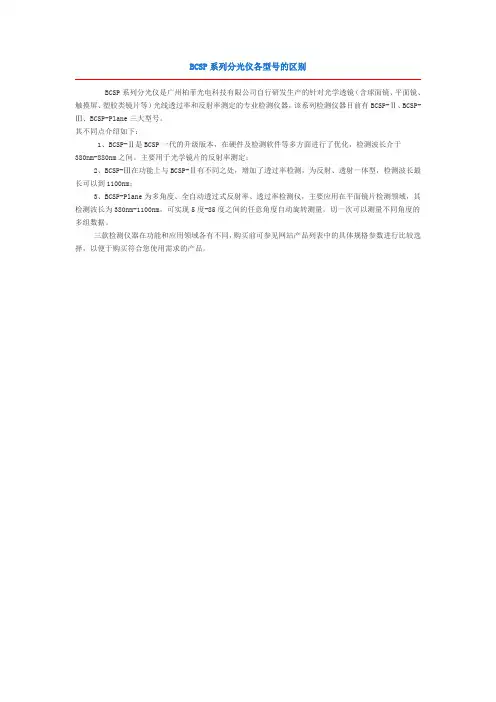

BCSP系列分光仪各型号的区别
BCSP系列分光仪是广州柏菲光电科技有限公司自行研发生产的针对光学透镜（含球面镜、平面镜、触摸屏、塑胶类镜片等）光线透过率和反射率测定的专业检测仪器，该系列检测仪器目前有BCSP-Ⅱ、BCSP-Ⅲ、BCSP-Plane三大型号。
其不同点介绍如下：
1、BCSP-Ⅱ是BCSP一代的升级版本，在硬件及检测软件等多方面进行了优化，检测波长介于380nm-880nm 之间。
主要用于光学镜片的反射率测定；
2、BCSP-Ⅲ在功能上与BCSP-Ⅱ有不同之处，增加了透过率检测，为反射、透射一体型，检测波长最长可以到1100nm；
3、BCSP-Plane为多角度、全自动透过式反射率、透过率检测仪，主要应用在平面镜片检测领域，其检测波长为380nm-1100nm，可实现5度-85度之间的任意角度自动旋转测量，切一次可以测量不同角度的多组数据。
三款检测仪器在功能和应用领域各有不同，购买前可参见网站产品列表中的具体规格参数进行比较选择，以便于购买符合您使用需求的产品。
镀铝镜子原片的反射率与透过率测试方法与分析镀铝镜子原片是一种常用的光学材料，广泛应用于科研、工业生产以及日常生活中。
在实际应用中，我们通常需要了解镀铝镜子原片的反射率和透过率等光学特性，以评估其使用性能和质量。
本文将介绍关于镀铝镜子原片反射率和透过率测试方法与分析的相关内容。
反射率是指材料表面反射光线的能力，常用百分比表示。
在测试镀铝镜子原片的反射率时，我们可以采用光谱反射法。
具体步骤如下：1. 准备测试设备：光谱反射仪、样品支架等。
2. 样品制备：将待测试的镀铝镜子原片切割为适当大小，并清洁干净，确保表面无灰尘或污渍。
3. 确定测试波长范围：根据实际需求和设备条件，选择适宜的测试波长范围。
常见的选择包括可见光波长范围（400-700纳米）或紫外-可见光波长范围（200-800纳米）等。
4. 设置光谱反射仪：根据测试波长范围，设定光源和检测器。
5. 放置样品：将待测试的镀铝镜子原片放置在样品支架上，并确保其与测试设备的接触良好。
6. 测试：开始进行测试，光谱反射仪会发送一束光线照射到样品表面，并测量反射的光线强度。
通过计算，可以得到样品在不同波长下的反射率数据。
7. 分析：根据测试结果，可以绘制出镀铝镜子原片在不同波长下的反射率曲线。
同时，还可以计算平均反射率等参数，以评估样品的光学性能。
透过率是指材料对光线透过的能力，也常用百分比表示。
在测试镀铝镜子原片的透过率时，我们可以采用相似的光谱透过法。
具体步骤如下：1. 准备测试设备：光谱透过仪、样品支架等。
2. 样品制备：将待测试的镀铝镜子原片切割为适当大小，并清洁干净，确保表面无灰尘或污渍。
3. 确定测试波长范围：根据实际需求和设备条件，选择适宜的测试波长范围。
4. 设置光谱透过仪：根据测试波长范围，设定光源和检测器。
5. 放置样品：将待测试的镀铝镜子原片放置在样品支架上，并确保其与测试设备的接触良好。
6. 测试：开始进行测试，光谱透过仪会发送一束光线照射到样品表面，并测量透过的光线强度。
XX欣茂仪器XX前言XX欣茂仪器XX，生产的紫外可见分光光度计、可见分光光度计，应用软件操作均一样，本说明书适用范围：UV-7502PC、UV-7502PCS、UV－7504PC、723PC、723PCS型.具体分光光度计波长范围等技术指标，请您参照主机说明书。
目录第一章：应用软件功能简介 (5)1.1系统简介 (5)1.2软件安装 (9)1.3测量前的准备工作 (14)1.3.１开机 (14)1.3.2关机 (14)1.3.3基线校正 (14)第二章：光度测试 (15)2.1 设定参数 (15)2.2 测试 (15)2.3数据打印 (15)2.4文件存取 (15)2.5 应用实例 (15)第三章：光谱扫描〔PC、PCS型型仪器〕 (17)3.1设定参数 (17)3.2建立基线 (17)3.3扫描 (17)3.4数据处理 (17)3.4.1导数光谱 (17)3.4.2光谱运算 (17)3.4.3光谱平滑 (18)3.4.4光谱复原 (18)3.5 图谱显示 (18)3.5.1 图谱组合 (18)3.5.2 放大图谱 (18)3.5.3 坐标标尺变换 (18)3.6 峰谷值检出 (18)3.7 数据表 (18)3.8 打印 (18)3.9 文件保存 (18)3.10应用实例 (18)第四章：时间扫描 (24)4.1设定参数 (24)4.2时间扫描 (24)4.3数据表 (24)4.4打印 (24)4.5文件保存 (24)4.6应用实例 (24)第五章：定量测试 (27)5.1单点法 (27)5.1.1设定参数 (27)5.1.2测试 (27)5.2标准曲线 (27)5.2.1设定参数 (27)5.2.2曲线的类型 (27)5.2.3测试 (27)5.3打印 (27)5.4文件保存 (27)5.5应用实例 (28)第六章：数据导出 (32)6.1 测试数据导入到Microsoft Excel (32)第一章 应用软件功能简介1.1系统简介Xin Mao Ver 5.01软件构造如图1-1所示其构造共九个局部1. 文件〔图1-2〕·用户注册〔Ctrl+U 〕 登记用户名称和密码 ·新建测试〔Ctrl+N 〕 新试样测试 ·调用测试〔Ctrl+L 〕 调用已测试样品资料 ·保存测试〔Ctrl+S 〕 保存样品测试资料 ·打印〔Ctrl+P 〕 打印测试结果 ·退出〔Ctrl+E 〕 退出应用程序2. 功能〔图1-3〕图1-1图1-2·光度测试可测定样品在设定波长处的吸光度或透过率。
透过率测量仪使用方法透过率测量仪主要用于测量材料的透过率。
其使用方法如下：1. 样品准备：首先，准备需要被测量透过率的样品。
根据实验要求，选择合适的样品尺寸和形状，并确保样品表面没有明显的缺陷或污染。
2. 仪器准备：将透过率测量仪接通电源，并确保仪器正常运行。
根据操作手册的指导，将仪器进行校准，以保证测量的准确性和可重复性。
3. 样品安装：将样品放置在透过率测量仪的测试台上，并固定好。
确保样品与测量光路垂直，并避免样品与周围环境产生干扰。
4. 设定参数：根据实验要求，设定透过率测量仪的相关参数，如波长范围、测试模式等。
如果需要，还可以设定测试的时间或周期。
5. 开始测量：确认参数设置后，按下启动按钮开始测量。
透过率测量仪将发送一束光线通过样品，然后检测透过样品的光线强度。
6. 数据记录：透过率测量仪将实时显示通过样品的透过光强度，并将数据记录在仪器内或传输到计算机等外部设备。
可以根据需要选择连续测量或单点测量模式。
7. 分析结果：根据测量数据，计算样品的透过率。
透过率一般使用百分比表示，即透过的光线强度与入射光线强度的比值。
8. 数据处理：对测量结果进行必要的数据处理和分析，如绘制透过率随波长变化的曲线图，计算平均透过率等。
可以使用相关的软件工具进行数据处理。
9. 清理和保养：测量完成后，及时清理透过率测量仪和测试台，保持仪器的整洁。
注意遵循操作手册的保养要求，定期检查和维护仪器的各项功能。
透过率测量仪的使用需要一定的实验技巧和实验设计能力，以确保测量结果的可靠性。
此外，在进行测量前需要了解材料的特性和相关的物理规律，以便正确选择测试参数和分析结果。
反射率测试仪使用方法说明书一、简介反射率测试仪是一种用于测量不同材料表面反射率的仪器。
通过该仪器，可以准确、快速地测试不同物体表面的反射性能，对于各种领域的研究、生产和应用具有重要意义。
本说明书将详细介绍反射率测试仪的使用方法，以帮助用户正确、高效地操作该仪器。
二、仪器组成反射率测试仪主要由以下几个部分组成：1. 主机：包括仪器的控制、测试和数据输出等功能。
2. 测试平台：用于放置待测试的样品，并确保样品与仪器保持稳定的接触。
3. 光源系统：提供光源，并产生光线照射到待测试样品表面。
4. 探测器：用于检测反射光线，并将检测结果传输给主机进行处理和分析。
5. 显示屏：显示测试过程和结果，方便用户观察和操作。
三、使用方法1. 连接仪器将主机、测试平台和显示屏等部件按照正确的方式连接好，并确保连接稳固可靠。
检查电源电压和电源线是否符合要求，确保仪器处于正常工作状态。
2. 校准仪器在进行正式测试之前，需要进行仪器的校准。
按照仪器说明书的要求，使用标准样品进行校准，调整仪器参数，保证测试结果的准确性和可靠性。
3. 准备测试样品选择待测试的样品，并根据需要进行合理的处理，如除去尘土、涂抹保护涂层等。
确保测试样品表面干净、整齐，无影响测试结果的因素。
4. 进行测试将准备好的样品放置在测试平台上，按照要求调整样品的位置和姿态，使样品表面与光源系统良好接触。
启动仪器，并按照仪器说明进行操作，选择合适的测试参数和模式。
5. 数据分析和结果输出仪器将自动检测测试过程中的反射光线，并将数据传输到主机进行处理和分析。
用户可以在显示屏上观察测试过程和结果，也可以通过连接计算机进行数据处理和保存。
6. 维护和保养测试结束后，及时清理仪器各部件，并进行必要的维护和保养。
保持仪器的干燥、清洁，并避免暴露在潮湿和腐蚀性环境中，以延长仪器的使用寿命。
四、注意事项1. 对于不同类型的样品，应选择对应的测试参数和模式，以保证测试结果的准确性和可比性。
镜片透过率测量仪使用方法镜片透过率测量仪是一种常用于测量镜片透过率的仪器。
它可以帮助我们准确地衡量镜片对光线的透过程度，从而判断其透明度和光学性能。
下面将介绍镜片透过率测量仪的使用方法，并详细说明操作步骤和注意事项。
使用镜片透过率测量仪的第一步是对仪器进行基本设置。
首先，需要将测量仪放置在水平的工作台上，并确保室温稳定。
然后，将镜片透过率测量仪的电源线插入电源插座，将仪器开关打开，并等待一段时间，使仪器完成预热。
通常，仪器的预热时间为15分钟左右。
当仪器完成预热后，就可以开始进行具体的测量操作了。
首先，选择一块要测量的镜片，并确保其表面清洁无污渍。
然后，将镜片放置在测量仪的样品台上，确保镜片与台面接触均匀平稳。
将仪器的观测窗口对准镜片，并通过调整仪器的焦距，使光线尽量垂直地照射到镜片上。
接下来，按下仪器上的测量按钮，仪器将开始对镜片的透过率进行测量。
测量过程中，仪器会发出一束光线照射到镜片上，并同时接收通过镜片的光线。
通过测量接收到的光线的强度，仪器可以计算出镜片的透过率。
在测量过程中，需要注意几个关键点。
首先，确保测量环境无明显的光源干扰，以免影响测量结果的准确性。
其次，每次测量前应先对仪器进行校准，以确保测量结果的准确性和稳定性。
此外，还应定期对测量仪进行检查和维护，以保证其正常的工作状态。
完成测量后，可以通过仪器上的显示屏或打印功能查看或输出测量结果。
通常，测量结果以百分比的形式呈现，表示镜片透过光线的百分比。
根据测量结果，可以对镜片进行质量评估，并判断其适用于不同的光学应用。
总的来说，镜片透过率测量仪是一种非常实用的工具，可用于测量镜片的透明度和光学性能。
使用该仪器的方法比较简单，只需将测量仪设置好，放置镜片并按下测量按钮即可。
然而，在使用过程中需要注意校准、环境干扰和仪器维护等方面的问题，以确保测量结果的准确性和可靠性。
通过镜片透过率测量仪的使用，我们可以更好地了解镜片的光学特性，并为各种光学应用提供科学的参考。
反射率测量仪使用方法说明书1. 简介反射率测量仪是一种用于测量物体表面反射率的仪器。
它利用光的反射原理，通过测量反射光的强度来确定物体的反射率。
本使用方法说明书将详细介绍如何正确使用反射率测量仪，以确保准确的测量结果。
2. 准备工作在使用反射率测量仪之前，需要进行以下准备工作：2.1 仪器检查：检查仪器是否有损坏或松动的零件，确保仪器处于正常工作状态。
2.2 仪器校准：根据仪器说明书进行校准操作，以保证仪器的准确性。
2.3 测量环境准备：确保测量环境光线稳定，避免遮挡物或干扰光源的存在。
3. 测量步骤3.1 连接仪器：将反射率测量仪与电源适配器连接，并确保连接稳固。
3.2 打开电源：按下电源按钮，启动反射率测量仪。
3.3 调整参数：根据实际测量需求，设置测量参数，如波长、测量范围等。
确保参数选择正确。
3.4 放置样品：将待测物体放置在测量仪的样品台上，确保完全贴合，避免光线泄漏或漏光。
3.5 开始测量：按下测量按钮，开始自动测量。
仪器将发射光线并记录反射光的强度。
3.6 多次测量：根据需要，可以进行多次测量以提高结果的准确性。
3.7 结束测量：在完成所有测量后，按下停止按钮，结束测量过程。
4. 结果分析4.1 数据显示：反射率测量仪将测量得到的结果显示在仪器的屏幕上或通过连接的计算机进行输出。
4.2 数据处理：根据需要，可以使用相关软件对测量数据进行进一步处理和分析。
4.3 结果解读：根据测量的反射率结果，结合相关标准或其他参考值，进行结果的解读和判断。
5. 注意事项5.1 正确操作：在使用反射率测量仪时，必须按照使用说明进行正确的操作，避免误操作导致测量结果不准确。
5.2 样品准备：测量前应确保样品表面干净、无明显瑕疵，并避免被测物体过热或因其他原因引起异常。
5.3 仪器维护：定期对仪器进行维护和保养，确保仪器长期稳定工作。
5.4 安全注意：使用仪器时应注意避免触电、光线照射以及其他可能的安全问题。
BCSP系列透过率、反射率分光检测仪如何选择 根据不同的需求,分光仪选择推荐如下:
BCSP-Ⅱ反射式分光仪
BCSP-Plane全自动多角度透过式分光仪
BCSP-T零度角透过率检测仪
一、BCSP-Plane全自动多角度透过式分光仪
仪器特点：
广州柏菲光电科技有限公司Bcsp-Plane是一套全波长的光谱分析仪，其波长范围介于380-1100nm之间，可对各类平面光学组件进行反射、透射5~80度间任意角度全自动光谱测量，配合全新开发的自动化测量软件，可一次连续测量20个不同角度的透过率和反射率，仅需轻点一次鼠标，就能完成测量。
还可进行偏振光及吸收测量管理。
与岛津等同类产品对比：
1、测量速度快,单次测量速度1S内；
2、多角度全自动测量，操作简便，不用更换角度治具，使用成本更低；
3、可快速方便的实现R+T,方便吸收管理；
技术参数：
型号 BCSP-plane
探测器 Sony线形CCD 阵列 Hamamatsu背照式2D-CCD
检测范围 380-1000nm 360-1100nm
波长分辨率 1nm 1nm 信噪比（全信号）250:01:00 1000:01:00
相对检测误差 ﹤0.6%（400-800nm） ﹤0.2%（400-800nm）
重复定位精度 ﹤0.005°
透射测量角度 0-80°（小样品0-50°）
反射测量角度 10-80°（可扩展到5°）
样品尺寸 ﹥Φ5mm
单次测量时间 <1ms
S/P光测量 支持
其它 可自定义打印报告格式，开放式光学材料数据库
二、BCSP-Ⅱ反射式分光仪
仪器特点：
广州柏菲光电科技有限公司BCSP光谱仪是一套全波长显微球面光学组件光
谱分析仪，能快速准确地测量各类球面、非球面器件的相对、绝对反射率，适用于凸透镜、凹透镜等的镀膜反射率测量。
本产品可媲美奥林巴斯同类产品，主要特点如下：
1、显微测定微小领域的反射率 物镜对焦于被测物微小区域（φ60μm）；
2、CIE颜色测定 X Y色度图，x，y，L,a,b饱和度，主波长等；
3、检测速度快 高性能探测器，可在1秒内时间重现性高的测定；
4、消除背面反射光 无需进行背面防反射处理即可快速准确地测定表面反射率。
技术参数：
型号 BCSP（II型）
检测范围 380~1000nm 380~1100nm
波长分辨率 1nm 1nm
相对检测误差 ﹤1% ﹤1% 测定方法 与标准物比较测定
被测物再现性
±0.1%以下(2σ)
（380nm~410nm） ±0.05%以下(2σ)
(410nm~1000nm)
±0.1%以下(2σ)
（380nm~410nm）
±0.05%以下(2σ)
(410nm~1100nm)
单次测量时间 ﹤1s 精度 0.3nm
被测物N.A. 0.12(使用10×对物镜时) 0.24(使用20×对物镜时)
被测物尺寸
直径>1mm
厚度>1mm(使用10×对物镜时) 厚度>0.5mm(使用20×对物镜时)
被测物 测定范围 约φ60μm(使用10×对物镜时) 约φ30μm(使用20×对物镜时)
设备重量 约30kg（光源外置）
设备尺寸 300(W)×550(D)×570(H)mm
使用环境
水平且无振动的场所
温度：23±5℃
湿度：60％以下、无结露
操作系统
Windows XP, Windows Vista，Win7
软件 分光反射率、物体颜色、单层膜厚（有干涉条纹）和镀膜（有
干涉条纹）折射率测定
二、BCSP-T 零度角透过率检测仪
仪器特点：
广州柏菲光电科技有限公司BCSP-T 透过率检测仪是专门为检测光学组件透过率而设计开发的，目前越来越多的平面镜、球面对透过率的要求越来越高，部分平面镜在加工过程中甚至要全检透过率来控制产品品质；对于球面镜而言，目前还没有合适的设备来直接检测透过率，更多的是使用平面测试片来检测数据。
BCSP-T 针对市场需求开发，对于球面透过率检测的应用，目前仍属首创；
1、能检测平面及球面光学组件的透过率；
2、测量耗时低于0.1秒，能够快速连续测量，被测物在测量平台上可以快
速移动，适用于平面镜多点快速测量；
3、能够实现球面的透过率直接测量；
4、全新软件，轻松实现数据管理；
技术参数：
型号 BCSP-T
检测范围 380-1000nm 360-1100nm
波长分辨率 1nm 1nm 信噪比（全信号）250:01:00 1000:01:00
相对检测误差 ﹤0.6%（400-800nm） ﹤0.2%（400-800nm） 重复定位精度 ﹤0.005°
透射测量角度 0°（垂直入射）
样品尺寸 ﹥Φ5mm
单次测量时间 <1ms
载物台
X/Y/Z三轴可调
被测物可X、Y快速移动，快速检测多点
其它 可自定义打印报告格式，开放式光学材料数据库。
