IPTV学习笔记

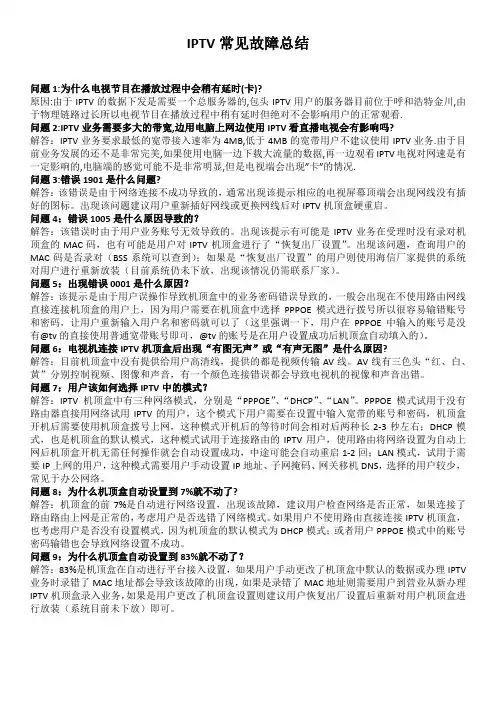

IPTV常见故障总结问题1:为什么电视节目在播放过程中会稍有延时(卡)?原因:由于IPTV的数据下发是需要一个总服务器的,包头IPTV用户的服务器目前位于呼和浩特金川,由于物理链路过长所以电视节目在播放过程中稍有延时但绝对不会影响用户的正常观看.问题2:IPTV业务需要多大的带宽,边用电脑上网边使用IPTV看直播电视会有影响吗?解答：IPTV业务要求最低的宽带接入速率为4MB,低于4MB的宽带用户不建议使用IPTV业务.由于目前业务发展的还不是非常完美,如果使用电脑一边下载大流量的数据,再一边观看IPTV电视对网速是有一定影响的,电脑端的感觉可能不是非常明显,但是电视端会出现”卡”的情况.问题3:错误1901是什么问题?解答：该错误是由于网络连接不成功导致的，通常出现该提示相应的电视屏幕顶端会出现网线没有插好的图标。

出现该问题建议用户重新插好网线或更换网线后对IPTV机顶盒硬重启。

问题4：错误1005是什么原因导致的？解答：该错误时由于用户业务账号无效导致的。

出现该提示有可能是IPTV业务在受理时没有录对机顶盒的MAC码，也有可能是用户对IPTV机顶盒进行了“恢复出厂设置”。

出现该问题，查询用户的MAC码是否录对（BSS系统可以查到）；如果是“恢复出厂设置”的用户则使用海信厂家提供的系统对用户进行重新放装（目前系统仍未下放，出现该情况仍需联系厂家）。

问题5：出现错误0001是什么原因？解答：该提示是由于用户误操作导致机顶盒中的业务密码错误导致的，一般会出现在不使用路由网线直接连接机顶盒的用户上，因为用户需要在机顶盒中选择PPPOE模式进行拨号所以很容易输错账号和密码，让用户重新输入用户名和密码就可以了（这里强调一下，用户在PPPOE中输入的账号是没有@tv的直接使用普通宽带账号即可，@tv的账号是在用户设置成功后机顶盒自动填入的）。

问题6：电视机连接IPTV机顶盒后出现“有图无声”或“有声无图”是什么原因?解答：目前机顶盒中没有提供给用户高清线，提供的都是视频传输AV线。

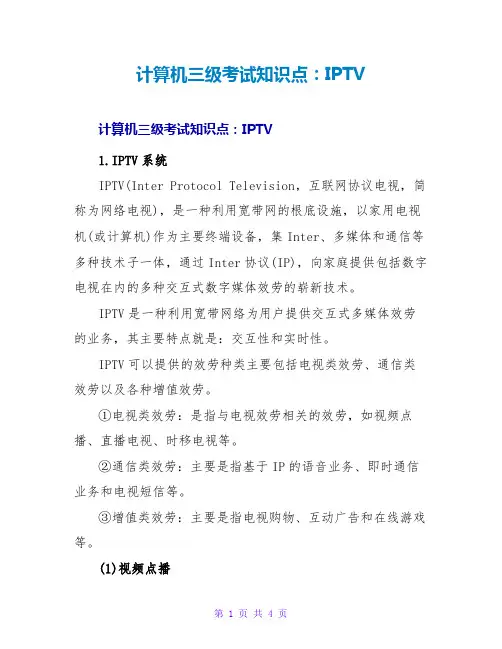

计算机三级考试知识点：IPTV计算机三级考试知识点：IPTV1.IPTV系统IPTV(Inter Protocol Television，互联网协议电视，简称为网络电视)，是一种利用宽带网的根底设施，以家用电视机(或计算机)作为主要终端设备，集Inter、多媒体和通信等多种技术子一体，通过Inter协议(IP)，向家庭提供包括数字电视在内的多种交互式数字媒体效劳的崭新技术。

IPTV是一种利用宽带网络为用户提供交互式多媒体效劳的业务，其主要特点就是：交互性和实时性。

IPTV可以提供的效劳种类主要包括电视类效劳、通信类效劳以及各种增值效劳。

①电视类效劳：是指与电视效劳相关的效劳，如视频点播、直播电视、时移电视等。

②通信类效劳：主要是指基于IP的语音业务、即时通信业务和电视短信等。

③增值类效劳：主要是指电视购物、互动广告和在线游戏等。

(1)视频点播VOD是视频点播技术的简称，也称为交互式电视点播系统。

VOD视频点播系统包括5个局部：节目制作中心、专业视频效劳器、视频节目库、 VOD管理效劳器和客户端播放设备。

①节目制作中心：一般包含节目采集压缩系统兼网络播送系统。

音/视频素材可以通过本中心压缩成MEPG-1、MEPG-2、MEPG-4或RM等视频格式。

②专业视频效劳器：是VOD的核心，由专门的硬件和软件组成，充分利用实时技术向客户端播放设备传输数字视频节目。

③视频节目库：是带有RAID功能的大磁盘组，用于存储节目。

目前大多用磁盘阵列的方式进展存储。

④VOD管理效劳器：是终端进入视频点播系统访问的中转站，以阅读器方式为用户提供登录效劳，并根据用户级别提供各类信息，如节目栏目、电影节目名称、节目介绍和收费信息等。

假如系统支持的用户并发数不大，可将管理效劳器和视频效劳器合二为一。

⑤客户端播放设备：客户端可以由PC或由电视机+机顶盒(Set Top Box)组成。

客户端主要有3种VOD系统，就近式点播电视(NVOD)、真实点播电视(TVOD)和交互式点播电视(IVOD)。

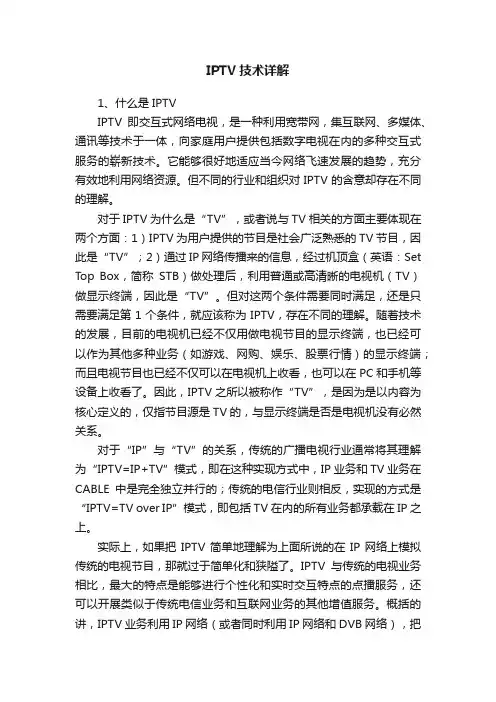

IPTV技术详解1、什么是IPTVIPTV即交互式网络电视，是一种利用宽带网，集互联网、多媒体、通讯等技术于一体，向家庭用户提供包括数字电视在内的多种交互式服务的崭新技术。

它能够很好地适应当今网络飞速发展的趋势，充分有效地利用网络资源。

但不同的行业和组织对IPTV的含意却存在不同的理解。

对于IPTV为什么是“TV”，或者说与TV相关的方面主要体现在两个方面：1）IPTV为用户提供的节目是社会广泛熟悉的TV节目，因此是“TV”；2）通过IP网络传播来的信息，经过机顶盒（英语：Set Top Box，简称STB）做处理后，利用普通或高清晰的电视机（TV）做显示终端，因此是“TV”。

但对这两个条件需要同时满足，还是只需要满足第1个条件，就应该称为IPTV，存在不同的理解。

随着技术的发展，目前的电视机已经不仅用做电视节目的显示终端，也已经可以作为其他多种业务（如游戏、网购、娱乐、股票行情）的显示终端；而且电视节目也已经不仅可以在电视机上收看，也可以在PC和手机等设备上收看了。

因此，IPTV之所以被称作“TV”，是因为是以内容为核心定义的，仅指节目源是TV的，与显示终端是否是电视机没有必然关系。

对于“IP”与“TV”的关系，传统的广播电视行业通常将其理解为“IPTV=IP+TV”模式，即在这种实现方式中，IP业务和TV业务在CABLE中是完全独立并行的；传统的电信行业则相反，实现的方式是“IPTV=TV over IP”模式，即包括TV在内的所有业务都承载在IP之上。

实际上，如果把IPTV简单地理解为上面所说的在IP网络上模拟传统的电视节目，那就过于简单化和狭隘了。

IPTV与传统的电视业务相比，最大的特点是能够进行个性化和实时交互特点的点播服务，还可以开展类似于传统电信业务和互联网业务的其他增值服务。

概括的讲，IPTV业务利用IP网络（或者同时利用IP网络和DVB网络），把来源于电视传媒、影视制片公司、新闻媒体机构、远程教育机构等各类内容提供商的内容，通过IPTV宽带业务应用平台（该平台往往不仅支持TV，也支持其他业务）整合，传送到用户个人电脑、机顶盒+电视机、多媒体手机（用于移动IPTV）等终端，使得用户享受IPTV所带来的丰富多彩的宽带多媒体业务内容。

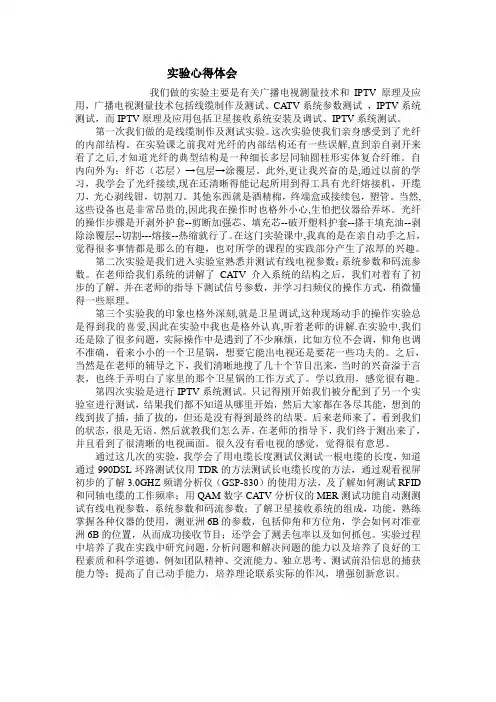

实验心得体会我们做的实验主要是有关广播电视测量技术和IPTV原理及应用，广播电视测量技术包括线缆制作及测试、CATV系统参数测试，IPTV系统测试，而IPTV原理及应用包括卫星接收系统安装及调试、IPTV系统测试。

第一次我们做的是线缆制作及测试实验。

这次实验使我们亲身感受到了光纤的内部结构。

在实验课之前我对光纤的内部结构还有一些误解,直到亲自剥开来看了之后,才知道光纤的典型结构是一种细长多层同轴圆柱形实体复合纤维。

自内向外为：纤芯（芯层）→包层→涂覆层。

此外,更让我兴奋的是,通过以前的学习，我学会了光纤接续,现在还清晰得能记起所用到得工具有光纤熔接机，开缆刀，光心剥线钳，切割刀。

其他东西就是酒精棉，终端盒或接续包，塑管。

当然,这些设备也是非常昂贵的,因此我在操作时也格外小心,生怕把仪器给弄坏。

光纤的操作步骤是开剥外护套--剪断加强芯、填充芯--破开塑料护套--搽干填充油--剥除涂覆层--切割---熔接--热缩就行了。

在这门实验课中,我真的是在亲自动手之后，觉得很多事情都是那么的有趣，也对所学的课程的实践部分产生了浓厚的兴趣。

第二次实验是我们进入实验室熟悉并测试有线电视参数：系统参数和码流参数。

在老师给我们系统的讲解了CATV介入系统的结构之后，我们对着有了初步的了解，并在老师的指导下测试信号参数，并学习扫频仪的操作方式，稍微懂得一些原理。

第三个实验我的印象也格外深刻,就是卫星调试,这种现场动手的操作实验总是得到我的喜爱,因此在实验中我也是格外认真,听着老师的讲解.在实验中,我们还是除了很多问题，实际操作中是遇到了不少麻烦，比如方位不会调，仰角也调不准确，看来小小的一个卫星锅，想要它能出电视还是要花一些功夫的。

之后，当然是在老师的辅导之下，我们清晰地搜了几十个节目出来，当时的兴奋溢于言表，也终于弄明白了家里的那个卫星锅的工作方式了。

学以致用，感觉很有趣。

第四次实验是进行IPTV系统测试。

只记得刚开始我们被分配到了另一个实验室进行测试，结果我们都不知道从哪里开始，然后大家都在各尽其能，想到的线到拔了插，插了拔的，但还是没有得到最终的结果。

最全IPTV科普1 什么是IPTV？IPTV，（网络协议电视，Internet Protocol Television），即通过互联网协议来提供包括电视节目在内的多种数字媒体服务。

1.1 模拟电视、数字电视、OTT和IPTV的区别模拟电视：从卫星接收到模拟信号之后，把这些信号通过广播的方式全部推送到用户电视机终端，终端通过选择不同的频点来选择不同的节目。

数字电视：从卫星接收信号，通过视频压缩和数字化处理，然后再经过QAM调制，再通过网络广播到用户终端。

数字电视和模拟电视的区别是传送的内容变成了数字的方式。

IPTV：从卫星接收下来的信号，经过视频压缩处理，然后把压缩后的报文经过IP流化，变成IP报文，通过IP网络传送到用户家里，因此可以充分利用IP网络的可达性以及IP网络传送效率的优越性。

OTT TV是“Over The Top TV”的缩写，是指基于开放互联网的视频服务，意指在网络之上提供服务，强调服务与物理网络的无关性。

通过互联网传输的视频节目。

简单的讲，IPTV与OTT之间的区别是：1）IPTV采用独立组网，而OTT叠加在宽带网上；2）IPTV有QoS保障，而OTT无；3）IPTV各地广电提供节目源，有电视直播，而OTT无。

1.2 IPTV的定义和特征所有IPTV系统传送视频用IP网，这是对的，但反过来说，用IP网传送视频的系统都是IPTV，那就不对了。

IPTV是在一个IP网上传送传统广播频道到消费者，用以取代地面广播、CATV和卫星服务。

尽管都使用IP网络，但与互联网视频在公共互联网上传播不同，IPTV服务几乎是通过专用网进行传输的。

从终端来看，IPTV 机顶盒是需要的，他把进入的IPTV信号变换成标准的视频信号，以供家中电视机显示。

IPTV的主要特征是：1）连续的视频流：具有专业制作的内容（如电视广播网络送来的）；2）成百个不停止、连续播出的频道；3）统一的内容形式（所有通道共享一种压缩方式和使用同一个码率）4）在专用网上传输；5）通过机顶盒在家庭电视机上观看2 IPTV产业链截至目前，广电总局共颁发了七张互联网电视集成业务牌照，均为广电系，分别是央视国际CNTV(中央电视台为申请主体)、杭州华数(浙江、杭州电视台联合申请)、上海文广百视通(上海电视台为申请主体)、南方传媒(广东电视台为申请主体)、湖南电视台、中国国际广播电台以及中央人民电台。

机顶盒硬件基础知识学习笔记林晓州 2013-08-07一、学习内容大纲今天学习的内容主要是机顶盒的硬件基础，包括以下内容： 1. 数字电视机顶盒的概念和分类 2. 数字电视机顶盒的工作原理3. 数字电视机顶盒的拆装及各类接口、关键器件4. 遥控器的基本原理5. 简单焊接操作二、学习笔记（一）数字电视机顶盒的概念和分类 机顶盒（Set-Top-Box, STB ）是一种嵌入式的计算设备终端，有实时操作系统，可以支持广播式和交互式的多媒体应用，可以实现有条件接收(Conditional Access, CA)功能。

1. 按传输途径分：2.有线电视机顶盒还可以分为如下几类：名称广播型机顶盒基本型机顶盒基本交互型机顶盒增强交互型机顶盒高清机顶盒功能1.接受数字视音频广播（MPEG-1/2视音频解码）。

2.集成CA 系统，可授权收看加密节目。

3.支持电子节目指南（EPG ），提供一周节目报告。

4.支持统一的Loader 规范，实现软件在线自动升级1.包含了广播型机顶盒功能。

2.集成了中间件（含浏览器）、支持单向数据广播业务。

1.除基本型机顶盒的功能外，还提供了双向互动的功能，支持基于IPQAM 的视频点播业务1.包含交互型机顶盒功能。

2.支持MPEG-4、H.264等第二代信源编码标准。

3.支持IP 流媒体视频点播业务（IPVOD ），实现有线数字电视网络和IP 网双模接收（DVB/IP 双模）1.包含增强型机顶盒功能2.提供Y/Pb/Pr 或HDMI 输出接口。

3.支持高清码流格式的播放，分辨率可达720P 或1080P 要求。

4.支持多种音视频编码标准，如AC3、MPEG-4、H.264等。

场合 通常用于家庭终端机或酒店、娱乐场所等通常用于整转平移用于MPEG-4或H.264的高端应用主流配置主频：>100MHz FLASH ：2MB RAM ：8MB主频：200MHz FLASH ：8MB RAM ：32MB主频：300MHz FLASH ：16MB RAM ：64MB主频：300MHz FLASH ：16MB RAM ：64MB主频：300MHz~1GHz FLASH ：16/32MB RAM ：64/128MB（二）数字电视机顶盒的工作原理1.数字电视信号传输原理 节目采集后经过前端系统的复用器将各种信号整合后经不同调制器发送和各自的发射机发送调制后的信号；在传输系统中，这些信号通过不同方式被各自的接收机收到；最后，在用户终端，信号被对应的接收机（即机顶盒）接收。

中国电信IPTV操作培训中国电信安庆分公司号百与增值业务运营中心IPTV承载网络宽带互联网接收终端机顶盒、电视机提供服务直播、点播、互动游戏、信息服务、远程教育、互动广告等—网络视频内容分散搜索烦琐IPTV 则精选内容集中呈现给用户节目收看简单轻松。

—IPTV后仰式的客厅收看体验相比书房电脑桌前收看网络视频更为放松舒适。

—收看网络视频需要缓冲等待IPTV则节目清晰流畅不会出现的焦急的等待现象—网络视频需要用户具备电脑操作和网络知识IPTV对用户要求低只要会用遥控器就可以操作VS传统电视VS网络视频—IPTV提供更为丰富的直播频道、海量VOD点播有效满足用户日益增长的电视节目需求—提供时移电视和回看功能能够实现“昨天电视今日看过去电视现在看”—VOD点播提供最新电影大片精彩电视剧避免了用户等待电视节目的无奈想看几集就看几集—互动游戏、证券以及满足不同需求的分类内容更是对传统电视节目的一次革命满足用户个性化和互动性的需求。

�6�1产品简介–天翼数字电视是中国电信推出的全新互动性宽带电视业务只要是电信的宽带用户接入定制机顶盒普通电视机即可变身为具有强大功能的互动性电视。

�6�1产品功能–点播数千部精彩影视、专题、娱乐点播节目。

–直播90路直播频道。

–回看任意回看2天以内的电视节目。

–时移随时暂停、倒退或快进。

�6�1产品卖点–昨天电视今天看iTV可以在任何时候回看48小时内的电视节目让用户不会错过任何节目–刚才电视现在看iTV的“时移”功能可以随时暂停、倒退或快进看电视再也不怕被打断–海量点播自由看iTV聚集了5000多部热门电视剧和电影内容全更新快部分大片与院线同步–更有10大独创主题看吧电视剧、超级体育、娱乐、新闻等10大看吧网罗、打包同类节目实现一站式收看–首映、看大片、NBA直播更多精彩内容昨天电视今天看刚才电视现在看海量点播任你看①IPTV业务账号采用12位字符编码例如y55600001234、p55601005678“y”代表党员远教用户“p”代表除党教外的用户“p、y”均为小写英文字母“556”为地区编码“00”代表ADSL用户“01”代表LAN 用户安庆地区“00”“01”可以通用�6�1IPTV的ADSL账号采用业务账号iptv例如y55600001234iptv、p55601005678iptv③IPTV电脑版业务账号采用“pc”开头的8位字符编码例如pc556004、pcaq2345、pc2a3b4c 注所有字母均为小写英文字母所有数字为阿拉伯数字IPTV业务账号均要在CRM系统正确受理开通才能使用。

I P T V基础知识(总4页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除1.1 IPTV概念介绍IPTV 是一种以机顶盒为主要终端，以电视机为主要显示设备，以遥控器为主要输入设备，以宽带IP网为主要传输承载网络，为用户提供交互式多媒体服务的宽带增值业务。

IPTV是数字电视的一种先进形式。

是通过一个功能广泛的机顶盒，连接宽带网络，在电视上观看更丰富的节目频道，可以随时点播电影、电视剧、交互电视、并提供信息服务、可视电话、远程教育等服务。

电信宽带用户通过机顶盒，在电视机上收看视音频类节目；使用配套遥控器、麦克风和摄像头等外接设备，结合电视界面获得游戏、视频通信和信息服务等增值业务体验。

IPTV业务有效地将电视、通信和PC三个领域结合在一起，是实现三网合一的典型应用服务。

1.2 IPTV业务介绍-基本业务（TV类业务）直播电视一共可提供包括SMG和CCTV所有开路频道、SITV20个特色频道(例如欢笑剧场、都市剧场、海外影院、动作影院、全纪实、七彩戏剧等)，9个各地优秀卫视等58个直播电视频道。

9个虚拟频道。

时移电视即时时移“想看想停，由你掌握”：如果您在收看精彩节目时来电话了刚才的精彩镜头不小心错过了都没关系，IPTV直播频道提供了60分钟内随时暂停、后退和快进的机会，回到过去不是幻想，至少在看电视的时候。

电视回看“直播内容，两天回放”：可以重放直播电视频道的过去48小时的任意节目，喜爱的节目、精彩比赛，再不会错过。

视频点播每月进行一定量的更新；让你不受时段和频道的束缚，直接通过遥控器点击，即可享受丰富的节目资源。

目前点播节目内容包括电影、电视剧、音乐娱乐、纪实节目、少儿、体育以及教育等分类内容。

1.3 IPTV业务介绍-增值业务（通信类业务）信息服务搜索：通过不同行业、不同地区的搜索与查询，提供便捷、快速的各类生活、服务资讯信息展现，想你所想，满足您不同的资讯需求；时事：“手握遥控器，便知天下事”——新浪、上海热线为您实时传递全球最新新闻资讯；健康：一网打尽上海地区医疗机构信息资讯；“特色专科搜索、地区查询搜索”为您提供便捷的医疗机构信息服务；房产：上海地区各类二手房产讯息一应俱全，价格、地段、楼层、房型各类搜索应有尽有；餐饮：构筑美食资讯平台，尽览上海餐饮讯息；生活：商业行情万千，购物信息尽现；应用服务影像空间：记录精彩点滴，共享快乐生活；电视黄页：万千信息尽在掌握；1.4 IPTV的工作原理IPTV，基工作原理和基于互联网的电话服务VoIP相似，它把呼叫分为数据包，通过互联网发送，然后在另一端进行复原。

IPTV的前世今生IPTV简介IPTV即交互式网络电视,是一种利用宽带有线电视网，集互联网、多媒体、通讯等多种技术于一体;向家庭用户提供包括数字电视在内的多种交互式服务的崭新技术。

IPTV的基本技术形态可以概括为：视频数字化、传输IP化和播放流媒体化，它包括音/视频编解码技术、音/视频服务器与存储阵列技术、IP单播与组播技术、IP QoS技术、IP 信令技术、内容分送网络技术、流媒体传输技术、数字版权管理技术、IP机顶盒与EPG技术以及用户管理与收费系统技术等。

用户在家中可以有三种方式享受IPTV服务：(1)计算机，(2)网络机顶盒+普通电视机，⑶移动终端，如IPad,IPhone等。

它能够很好地适应当今网络飞速发展的趋势，充分有效地利用网络资源。

IPTV既不同于传统的模拟式有线电视，也不同于经典的数字电视。

因为，传统的和经典的数字电视都具有频分制、定时、单向广播等特点；尽管经典的数字电视相对于模拟电视有许多技术革新;但只是信号形式的改变;而没有触及媒体内容的传播方式。

IPTV的主要卖点是交互，及Inter网内业务的扩充。

IPTV还可以非常容易地将电视服务和互联网浏览、电子邮件，以及多种在线信息咨询、娱乐、教育及商务功能结合在一起。

福建金钱猫与各地广电的合作已有数年，为广电的IPTV业务开展提供性能稳定的EOC、EPON设备，用户的使用满意度普遍较高。

福建金钱猫的产品绝对是有线电视用户开通IPTV 业务的最佳设备。

IPTV关键技术IPTV是利用计算机或机顶盒+电视完成接收视频点播节目、视频广播及网上冲浪等功能。

它采用高效的视频压缩技术，使视频流传输带宽在800Kb/s时可以有接近DVD的收视效果(通常DVD的视频流传输带宽需要3Mb/s)，对今后开展视频类业务如因特网上视频直播、远距离真视频点播、节目源制作等来讲，有很强的优势，是一个全新的技术概念。

传统电视播放存在的问题：传统的电视是单向广播方式，它极大地限制了电视观众与电视服务提供商之间的互动，也限制了节目的个性化和即时化。

IPTV学习笔记STBSet Top Box -- 机顶盒DSLAMDigital Subscriber Line Access Multiplexer数字用户线路接入复用器局端设备，属于最后一公里接入设备，其功能是接纳所有的DSL线路，汇聚流量，相当于一个二层交换机DSLAM - 主要应用电信运营商为广大家庭和SOHO用户提供宽带接入服务面积比较大的企业组建内部网络广大农村地区用户比较分散的互联网接入学校组建校园网络矿产企业电脑比较分散的组建网络酒店宾馆为客人提供上网服务BRASBroadband Remote Access Server 宽带远程接入服务器一种面向宽带网络应用的新型接入网关。

它是宽带接入网的骨干网之间的桥梁，提供基本的接入手段和宽带接入网的管理功能。

它位于网络的边缘，提供宽带接入服务、实现多种业务的汇聚与转发，能满足不同用户对传输容量和带宽利用率的要求，因此是宽带用户接入的核心设备。

AAA Server验证、授权和记账（Authentication、Authorization、Accounting ）其主要目的是管理哪些用户可以访问网络服务器，具有访问权的用户可以得到哪些服务。

如何对正在使用网络资源的用户进行记账。

具体为：1、验证(Authentication): 验证用户是否可以获得访问权限。

2、授权(Authorization) : 授权用户可以使用哪些服务。

3、记账(Accounting) : 记录用户使用网络资源的情况。

RRSRetransmission Request Signal 请求重发信号EPGElectronic Program Guide 电子节目指南 (EPG) ，又名节目指南、电子节目表，是一种电视节目单ACSAccess Control Server 接入控制服务器BSSBusiness Support System --业务支撑系统。

包括运营支撑系统的网络管理、系统管理、计费等相关功能MEMmedia entertainment middleware 媒体娱乐中间件系统MEM系统-模块功能业务子系统：ACS、EDSACS：负责对用户接入的访问控制，主要包括：--对用户的接入请进行认证；--对用户的业务请求进行订购和授权；--提供安全的认证机制EDS：主要功能是将STB调度到合适的EPG服务器或STB升级服务器。
