ASME 螺栓规格长度的选取,法兰

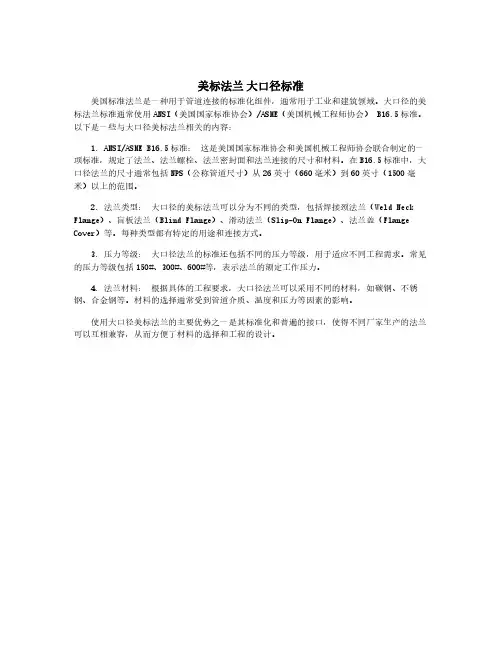

美标法兰大口径标准
美国标准法兰是一种用于管道连接的标准化组件，通常用于工业和建筑领域。

大口径的美标法兰标准通常使用ANSI（美国国家标准协会）/ASME（美国机械工程师协会）B16.5标准。

以下是一些与大口径美标法兰相关的内容：
1.ANSI/ASME B16.5标准：这是美国国家标准协会和美国机械工程师协会联合制定的一项标准，规定了法兰、法兰螺栓、法兰密封面和法兰连接的尺寸和材料。

在B16.5标准中，大口径法兰的尺寸通常包括NPS（公称管道尺寸）从26英寸（660毫米）到60英寸（1500毫米）以上的范围。

2.法兰类型：大口径的美标法兰可以分为不同的类型，包括焊接颈法兰（Weld Neck Flange）、盲板法兰（Blind Flange）、滑动法兰（Slip-On Flange）、法兰盖（Flange Cover）等。

每种类型都有特定的用途和连接方式。

3.压力等级：大口径法兰的标准还包括不同的压力等级，用于适应不同工程需求。

常见的压力等级包括150#、300#、600#等，表示法兰的额定工作压力。

4.法兰材料：根据具体的工程要求，大口径法兰可以采用不同的材料，如碳钢、不锈钢、合金钢等。

材料的选择通常受到管道介质、温度和压力等因素的影响。

使用大口径美标法兰的主要优势之一是其标准化和普遍的接口，使得不同厂家生产的法兰可以互相兼容，从而方便了材料的选择和工程的设计。

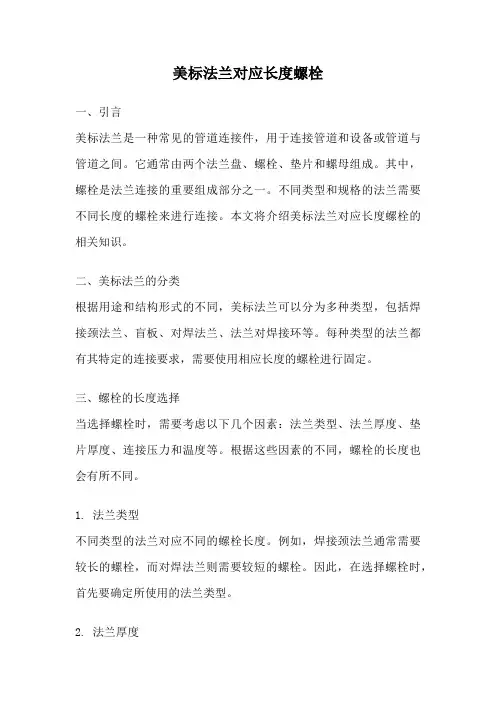

美标法兰对应长度螺栓一、引言美标法兰是一种常见的管道连接件，用于连接管道和设备或管道与管道之间。

它通常由两个法兰盘、螺栓、垫片和螺母组成。

其中，螺栓是法兰连接的重要组成部分之一。

不同类型和规格的法兰需要不同长度的螺栓来进行连接。

本文将介绍美标法兰对应长度螺栓的相关知识。

二、美标法兰的分类根据用途和结构形式的不同，美标法兰可以分为多种类型，包括焊接颈法兰、盲板、对焊法兰、法兰对焊接环等。

每种类型的法兰都有其特定的连接要求，需要使用相应长度的螺栓进行固定。

三、螺栓的长度选择当选择螺栓时，需要考虑以下几个因素：法兰类型、法兰厚度、垫片厚度、连接压力和温度等。

根据这些因素的不同，螺栓的长度也会有所不同。

1. 法兰类型不同类型的法兰对应不同的螺栓长度。

例如，焊接颈法兰通常需要较长的螺栓，而对焊法兰则需要较短的螺栓。

因此，在选择螺栓时，首先要确定所使用的法兰类型。

2. 法兰厚度法兰的厚度也会影响螺栓的长度选择。

一般来说，法兰越厚，所需要的螺栓长度也会相应增加。

因此，在选择螺栓时，要考虑法兰的厚度。

3. 垫片厚度在法兰连接中，垫片通常用于填充法兰之间的间隙，以确保连接的密封性。

垫片的厚度也会对螺栓长度产生影响。

垫片较厚时，需要选择较长的螺栓进行固定。

4. 连接压力和温度连接压力和温度对螺栓长度的选择也具有一定影响。

高压力和高温环境下，需要使用更长的螺栓来保证连接的牢固性和密封性。

四、螺栓的尺寸标准美标螺栓的尺寸标准有ASME B18.2.1和ASME B18.2.2两种。

其中，ASME B18.2.1标准适用于一般应用，ASME B18.2.2标准适用于高强度螺栓。

根据这些标准，螺栓的尺寸可以从1/4英寸到4英寸不等。

五、螺栓的安装和紧固在安装螺栓时，首先要将螺栓穿过法兰盘、垫片和管道，然后加上螺母，并逐渐旋紧螺母，使连接部位达到所需的紧固力。

在紧固螺栓时，要注意螺栓的均匀力分布，避免出现部分螺栓紧固不到位或过紧的情况。

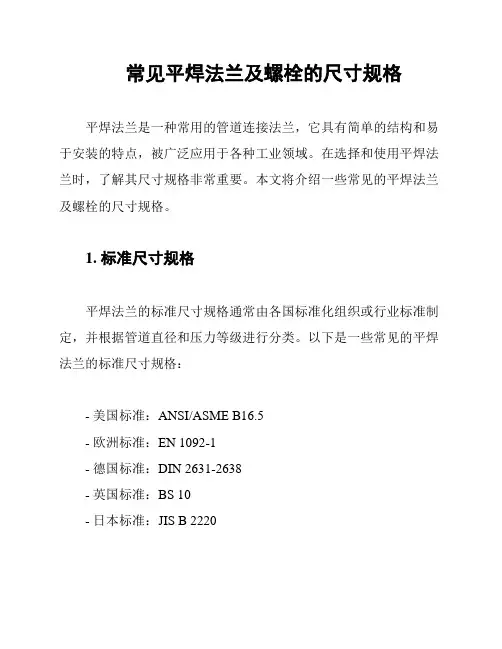

常见平焊法兰及螺栓的尺寸规格平焊法兰是一种常用的管道连接法兰，它具有简单的结构和易于安装的特点，被广泛应用于各种工业领域。

在选择和使用平焊法兰时，了解其尺寸规格非常重要。

本文将介绍一些常见的平焊法兰及螺栓的尺寸规格。

1. 标准尺寸规格平焊法兰的标准尺寸规格通常由各国标准化组织或行业标准制定，并根据管道直径和压力等级进行分类。

以下是一些常见的平焊法兰的标准尺寸规格：- 美国标准：ANSI/ASME B16.5- 欧洲标准：EN 1092-1- 德国标准：DIN 2631-2638- 英国标准：BS 10- 日本标准：JIS B 2220这些标准规定了平焊法兰的外径、内径、螺孔尺寸、螺栓孔数等重要尺寸参数，以确保法兰的互换性和兼容性。

2. 尺寸选择注意事项在选择平焊法兰的尺寸时，需要考虑以下几个重要因素：- 管道直径：根据管道的直径确定需要使用的法兰尺寸。

- 压力等级：根据管道的工作压力等级选择适当的法兰尺寸。

压力等级通常包括150#、300#、600#等。

- 螺栓孔数：根据法兰连接的需求选择适当的螺栓孔数，通常有4个、8个、16个等。

此外，还需要根据具体使用条件考虑法兰的材质、密封面形式等因素。

3. 螺栓尺寸规格除了平焊法兰的尺寸规格外，螺栓的尺寸也是连接法兰的重要考虑因素。

螺栓的尺寸规格通常包括螺纹类型、螺栓直径和螺栓长度等。

常见的螺栓尺寸规格有以下几种：- 美国标准：ASTM A193 B7，ASTM A193 B8- 欧洲标准：EN ISO 4014，EN ISO 4017- 德国标准：DIN 931，DIN 933根据具体的法兰尺寸和工作要求，选取合适的螺栓尺寸，确保连接的可靠性和安全性。

结论本文简要介绍了常见平焊法兰及螺栓的尺寸规格。

在选择和使用平焊法兰时，根据标准尺寸规格和具体要求进行合理选取，以确保连接的质量和安全性。

同时，螺栓的尺寸也需要根据具体情况进行合理选择。

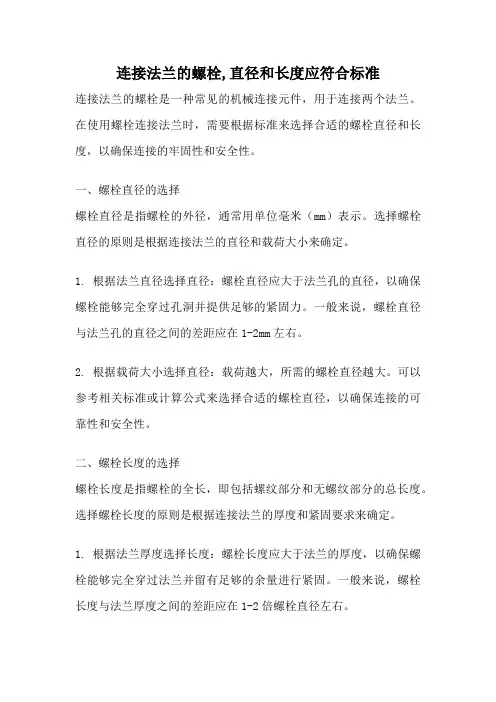

连接法兰的螺栓,直径和长度应符合标准连接法兰的螺栓是一种常见的机械连接元件，用于连接两个法兰。

在使用螺栓连接法兰时，需要根据标准来选择合适的螺栓直径和长度，以确保连接的牢固性和安全性。

一、螺栓直径的选择螺栓直径是指螺栓的外径，通常用单位毫米（mm）表示。

选择螺栓直径的原则是根据连接法兰的直径和载荷大小来确定。

1. 根据法兰直径选择直径：螺栓直径应大于法兰孔的直径，以确保螺栓能够完全穿过孔洞并提供足够的紧固力。

一般来说，螺栓直径与法兰孔的直径之间的差距应在1-2mm左右。

2. 根据载荷大小选择直径：载荷越大，所需的螺栓直径越大。

可以参考相关标准或计算公式来选择合适的螺栓直径，以确保连接的可靠性和安全性。

二、螺栓长度的选择螺栓长度是指螺栓的全长，即包括螺纹部分和无螺纹部分的总长度。

选择螺栓长度的原则是根据连接法兰的厚度和紧固要求来确定。

1. 根据法兰厚度选择长度：螺栓长度应大于法兰的厚度，以确保螺栓能够完全穿过法兰并留有足够的余量进行紧固。

一般来说，螺栓长度与法兰厚度之间的差距应在1-2倍螺栓直径左右。

2. 根据紧固要求选择长度：根据连接的紧固要求，可以选择合适的螺栓长度。

例如，如果需要使用垫圈或双螺母进行紧固，则需要选择适当的螺栓长度，以确保连接的稳固和紧密。

三、其他注意事项除了螺栓直径和长度外，还有一些其他注意事项需要考虑，以确保连接的质量和可靠性。

1. 材质选择：螺栓的材质应与连接的工作环境和要求相匹配。

常见的螺栓材质有碳钢、合金钢、不锈钢等，需要根据具体情况选择合适的材质。

2. 紧固力控制：在紧固螺栓时，需要控制紧固力的大小，以避免过度紧固或松动。

可以使用扭矩扳手或其他紧固工具来控制紧固力，确保连接的牢固性。

3. 定期检查：连接法兰的螺栓在使用过程中可能会出现松动或磨损的情况，因此需要定期进行检查和维护。

如果发现螺栓松动或损坏，应及时进行紧固或更换。

总结：连接法兰的螺栓直径和长度的选择是确保连接质量和安全的重要因素。

化工i殳备与皆道PROCESS EQUIPMENT&PIPING Vol.57No.4 Aug.2020第57卷第4期2020年8月应用ASME PCC-1附录O设计法兰的一些注意事项杨建良，杨湖（无锡化丁.装备股份有限公司，江苏无锡214131）摘要：近年来，越来越多的工程公司和业主要求按ASME\1H-1设计的法兰需要额外考虑ASME PCC-1,附录O的计算。

此外ASME PCC-1附录O也被引用到API660—2015版中，作为一个可选项，供工程公司和业主选用，一旦被选用，则变成强制性要求。

文章简要叙述了ASMEPCC-1附录O的计算步骤，总结了计算时需要注意的一些事项。

关键词：PCC-1；WRC538；API660；ASME规范；法兰设计中图分类号：TQ050.2；TH121文献标识码：A文章编号：1009-3281（2020）04-0021-003尽管传统的法兰设计方法即Waters法被大多数压力容器建造规范所引用，而且历经半个多世纪的工程实践也表明绝大多数按照该方法设计的法兰没有因强度问题而发生明显泄漏的情况。

但是由于以下几方面的原因，少数按照传统方法设计的螺栓法兰接头发生了泄漏。

首先，传统的法兰设计方法仅考虑用垫片系数巾和垫片密封比压力y来设计法兰，而加和V值是基于实践经验和某些试验得到的，缺乏理论依据。

单纯的垫片系数和比压力不能够全面反映垫片的密封性能。

其次，传统的法兰设计无法确切得到法兰达到实际密封时所需的螺栓载荷。

按其计算得到的螺栓载荷仅仅用于确定螺栓的规格大小和法兰的结构尺寸E。

计算得到的螺栓载荷通常与安装时所需要的实际螺栓载荷不一致。

压力容器的操作存在波动，螺栓载荷的不足或过大会导致在实际操作过程中螺栓法兰接头出现泄漏。

再次，尽管ASME委员会在2007年正式将法兰刚度计算引入规范强制性附录中，但是这一刚度准则是基于在设计和操作工况下用户的经验得到的，仅作为螺栓法兰接头设计和安装提供密封的一种保证,不能确保泄漏率在允许的范围内。

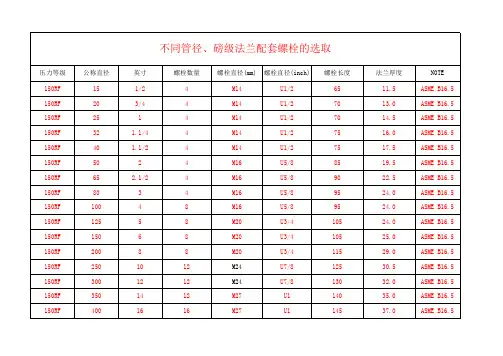

法兰尺寸及螺栓长度一、对于公称直径小于或等于DN600, Class 150法兰用六角头螺栓长度Lm长度参见表B.5-1公称直径DN 螺纹规格螺栓数量六角头螺栓长度Lm单位mm用于突面法兰15M14455 20M14455 25M14460 32M14465 40M14465 50M16470 65M16480 80M16480 100M16880 125M20885 150M20890 200M20895 250M2412105 300M2412105 350M2712115 400M2716120 450M3016130 500M3020140 550M3320150 600M3320155 650M3324195 700M3328200 750M3328205 800M3928225 850M3932230 900M3932245 950M3932240 1000M3936245 1050M3936255 1100M3940265 1150M3940270 1200M3944280 1250M4544290 1300M4544300 1350M4544310 1400M4548315 1450M4548325 1500M4552335二、对于公称直径大于DN600, Class75 B系列法兰用六角头螺栓长度Lm长度参见表B.5-3公称直径DN 螺纹规格螺栓数量六角头螺栓长度Lm单位mm用于突面法兰650M1636105700M1640105750M1644105800M1648110850M1652110900M2040115950M20401201000M20441201050M20481201100M24361351150M24401351200M24441401250M24441451300M24481451350M24481451400M27401501450M27441551500M2744160三、对于公称直径大于DN600, Class 150 B系列法兰用六角头螺栓长度Lm长度参见表B.5-4公称直径DN 螺纹规格螺栓数量六角头螺栓长度Lm单位mm用于突面法兰650M2036125 700M2040130 750M2044130 800M2048135 850M2440145 900M2444150 950M2740160 1000M2744160 1050M2748170 1100M2752170 1150M3040180 1200M3044185 1250M3048190 1300M3052195 1350M3056200 1400M3060200 1450M3348205 1500M3352210四、对于公称直径小于或等于DN600, Class 150法兰用螺柱长度参见表B.6-1公称直径DN 螺纹规格螺栓数量螺柱长度Ls单位mm用于突面法兰用于环槽面15M14470—20M14475—25M1447590 32M1448090 40M1448595 50M16490100 65M164100110 80M164100110 100M168100110 125M208110120 150M208115125 200M208120130 250M2412135145 300M2412135145 350M2712150160 400M2716150160 450M3016165175 500M3020175185 550M3320190200 600M3320190200公称直径DN 螺纹规格螺栓数量螺柱长度Ls单位mm用于突面法兰用于凹凸面和桦槽面用于环槽而15M144758085 20M164859095 25M1649090100 32M1649095100 40M204105110115 50M168100100115 65M208115120130 80M208120125135 100M208125130145 125M208135135150 150M2012135140150 200M2412155160170 250M2716175180190 300M3016190190205 350M3020195200210 400M3320210210225 450M3324215215230 500M3324225225245 550M3924240—265 600M3924245250270公称直径DN 螺纹规格螺栓数量螺柱长度Ls单位mm用于突面法兰用于凹凸面和樨槽面用于环槽面15M144908590 20M16410090100 25M16410095100 32M164110100110 40M204120115120 50M168120110125 65M208135130140 80M208140135145 100M248160150165 125M248165155165 150M2412170160175 200M2712190180195 250M30162!0200215 300M3316220215225 350M3320230220230 400M3620240230245 450M3624245235250 500M3924260255270 550M4224275—285 600M4524285280295公称直径DN 螺纹规格螺栓数量螺柱长度Ls单位mm用于突面法兰用于凹凸面和樨槽面用于环槽面15M144908590 20M16410090100 25M16410095100 32M164110100110 40M204120115120 50M168120110120 65M208135130140 80M208140135145 100M248160155165 125M2781801751X5 150M2712190180190 200M3012210205215 250M3316235225240 300M3320240235245 350M3620250245255 400M3920270265275 450M4220290280290 500M4224305300310 550M4524325一340 600M4824345335355公称直径DN 螺纹规格螺栓数量螺柱长度Ls单位mm用于突面法兰用于凹凸面和梯槽而用于环槽面15M204120115120 20M204130120130 25M244145135145 32M244145135145 40M274155150155 50M248160155165 65M278175170175 80M248160155165 100M308190185190 125M338210200210 150M3012210205215 200M3612240230240 250M3616250245255 300M3620270265275 350M3920290280300 400M4220300295310 450M4820340330350 500M5220365355375 600M6420450445470公称直径DN 螺纹规格螺栓数量螺柱长度Ls单位mm用于突面法兰用于凹凸面和禅槽面用于环槽面15M204120115120 20M204130120130 25M244145135145 32M244145135145 40M274155150155 50M248160155165 65M278175170175 80M308195190200 100M338215210215 125M398265255265 150M3612275270280 200M4212305300315 250M4812350345360 300M5216390385410 350M5616420410440 400M6416460455485 450M7016505495530 500M7616550545580 600M9016630625665公称直径DN 螺纹规格螺栓数量螺柱长度Ls单位mm用于突面法兰用于凹凸面和梯槽而用于环槽面15M204140130140 20M204140135140 25M244155150155 32M274170160170 40M304190180190 50M278195185195 65M308215210220 80M338240235245 100M398270265280 125M458315305325 150M528360350370 200M5212400390415 250M6412500490525 300M7012550540575公称直径DN 螺纹规格螺栓数量螺柱长度Ls单位mm用于突面法兰650M3324235700M3328240750M3328245800M3928270850M3932275900M3932290950M39322851000M39362901050M39363001100M39403101150M39403151200M39443251250M45443451300M45443501350M45443601400M45483701450M45483801500M4552385十二、对于公称直径大于DN600, Class300 A系列法兰用螺柱长度参见表B.6-9公称尺寸DN 螺纹规格螺栓数量螺柱长度Ls单位mm用于突面法兰650M4228275 700M4228285 750M4528305 800M4828325 850M4828330 900M5232345 950M3932325 1000M4232345 1050M4232350 1100M4532370 1150M4828385 1200M4832395 1250M5232415 1300M5232425 1350M5628450 1400M5628450 1450M5632460 1500M5632470公称直径DN 螺纹规格螺栓数量螺柱长度Ls单位mm用于突面法兰650M4828355700M5228370750M5228375800M5628390850M5628395900M6428420950M56284601000M56324751050M64285101100M64325201150M64325301200M70325601250M76285901300M76326001350M76326151400M82326451450M82326551500M9028690十四、对于公称直径大于DN600, Class900 A系列法兰用螺柱长度参见表B.6-11公称直径DN 螺纹规格螺栓数量螺柱长度Ls单位mm用于突面法兰650M7020465 700M7620480 750M7620495 800M8220525 850M9020555 900M9020565 950M9020605 1000M9024620 1050M9024635 1100M10024675 1150M10524705 1200M160524720公称直径DN 螺纹规格螺栓数量螺柱长度Ls单位mm用于突面法兰650M1636125700M1640125750M1644125800M1648130850M1652130900M2040140950M20401451000M20441451050M20481501100M24361651150M24401651200M24441701250M24441751300M24481751350M24481751400M27401851450M27441901500M2744195十六、对于公称直径大于DN600, Class 150 B系列法兰用螺柱长度参见表B.6-13公称直径DN 螺纹规格螺栓数量螺柱长度Ls单位mm用于突面法兰650M2036150 700M2040155 750M2044155 800M2048160 850M2440175 900M2444180 950M2740190 1000M2744195 1050M2748200 1100M2752205 1150M3040215 1200M3044220 1250M3048230 1300M3052230 1350M3056235 1400M3060240 1450M3348245 1500M3352250公称直径DN 螺纹规格螺栓数量螺柱长度Ls单位mm用于突面法兰650M4228350700M4528365750M4828390800M5228410850M5624440900M5628450950M56284601000M56324751050M64285101100M64325201150M64325301200M70325601250M76285901300M76326001350M76326151400M82326451450M82326551500M9028690十九、对于公称直径大于DN600, Class900 B系列法兰用螺柱长度参见表B.6-16公称直径DN 螺纹规格螺栓数量螺柱长度Ls单位mm用于突面法兰650M6420440 700M7020480 750M7620505 800M7620515 850M8220550 900M7624540 950M9020605 1000M9024620 1050M9024635 1100M10024675 1150M10524705 1200M10524720法兰螺栓长度对照表说明1、为便于在石油化工行业生产建设中快速查询使用标准法兰与螺栓选用长度，现将SH/T 3406-2022关于螺栓对照使用数据整理出完整数据分享给大家。

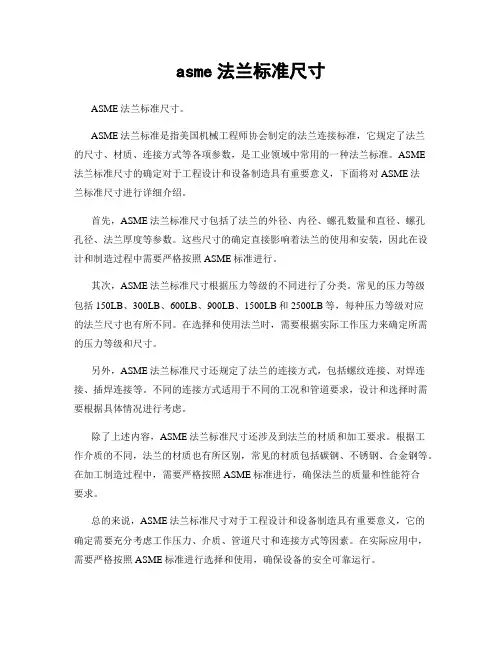

asme法兰标准尺寸ASME法兰标准尺寸。

ASME法兰标准是指美国机械工程师协会制定的法兰连接标准，它规定了法兰的尺寸、材质、连接方式等各项参数，是工业领域中常用的一种法兰标准。

ASME法兰标准尺寸的确定对于工程设计和设备制造具有重要意义，下面将对ASME法兰标准尺寸进行详细介绍。

首先，ASME法兰标准尺寸包括了法兰的外径、内径、螺孔数量和直径、螺孔孔径、法兰厚度等参数。

这些尺寸的确定直接影响着法兰的使用和安装，因此在设计和制造过程中需要严格按照ASME标准进行。

其次，ASME法兰标准尺寸根据压力等级的不同进行了分类。

常见的压力等级包括150LB、300LB、600LB、900LB、1500LB和2500LB等，每种压力等级对应的法兰尺寸也有所不同。

在选择和使用法兰时，需要根据实际工作压力来确定所需的压力等级和尺寸。

另外，ASME法兰标准尺寸还规定了法兰的连接方式，包括螺纹连接、对焊连接、插焊连接等。

不同的连接方式适用于不同的工况和管道要求，设计和选择时需要根据具体情况进行考虑。

除了上述内容，ASME法兰标准尺寸还涉及到法兰的材质和加工要求。

根据工作介质的不同，法兰的材质也有所区别，常见的材质包括碳钢、不锈钢、合金钢等。

在加工制造过程中，需要严格按照ASME标准进行，确保法兰的质量和性能符合要求。

总的来说，ASME法兰标准尺寸对于工程设计和设备制造具有重要意义，它的确定需要充分考虑工作压力、介质、管道尺寸和连接方式等因素。

在实际应用中，需要严格按照ASME标准进行选择和使用，确保设备的安全可靠运行。

综上所述，ASME法兰标准尺寸是工业领域中常用的法兰标准，它涉及到法兰的尺寸、压力等级、连接方式、材质和加工要求等多个方面。

在工程设计和设备制造中，需要严格按照ASME标准进行选择和使用，以确保设备的安全可靠运行。

ASME法兰标准尺寸的确定对于工程设计和设备制造具有重要意义，需要引起工程师和制造商的重视和重视。

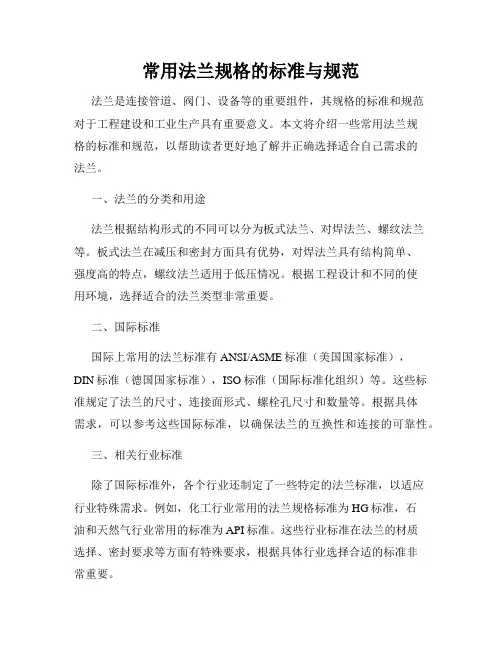

常用法兰规格的标准与规范法兰是连接管道、阀门、设备等的重要组件，其规格的标准和规范对于工程建设和工业生产具有重要意义。

本文将介绍一些常用法兰规格的标准和规范，以帮助读者更好地了解并正确选择适合自己需求的法兰。

一、法兰的分类和用途法兰根据结构形式的不同可以分为板式法兰、对焊法兰、螺纹法兰等。

板式法兰在减压和密封方面具有优势，对焊法兰具有结构简单、强度高的特点，螺纹法兰适用于低压情况。

根据工程设计和不同的使用环境，选择适合的法兰类型非常重要。

二、国际标准国际上常用的法兰标准有ANSI/ASME标准（美国国家标准），DIN标准（德国国家标准），ISO标准（国际标准化组织）等。

这些标准规定了法兰的尺寸、连接面形式、螺栓孔尺寸和数量等。

根据具体需求，可以参考这些国际标准，以确保法兰的互换性和连接的可靠性。

三、相关行业标准除了国际标准外，各个行业还制定了一些特定的法兰标准，以适应行业特殊需求。

例如，化工行业常用的法兰规格标准为HG标准，石油和天然气行业常用的标准为API标准。

这些行业标准在法兰的材质选择、密封要求等方面有特殊要求，根据具体行业选择合适的标准非常重要。

四、国内标准在中国，有一些国家标准规定了法兰的尺寸、材质、工艺等方面的要求。

例如，GB/T标准是我国国家标准的代表，其中GB/T9112.1-2000规定了钢制法兰的结构尺寸和连接面形式，GB/T9113.1-2000规定了钢制法兰的螺栓孔尺寸和数量。

根据国内标准选用合适的法兰，可以保证与国内其他设备的兼容性。

五、其他因素除了规格标准，选择合适的法兰还需考虑其他因素，如使用条件、介质特性、压力等级等。

在高温、高压和腐蚀环境中需要选择耐高温、耐腐蚀的法兰材质，压力等级需要匹配管道系统的工作压力，保证系统的安全可靠。

六、总结以上是关于常用法兰规格的一些标准和规范的介绍。

在选择法兰时，我们应该关注国际标准、行业标准和国内标准的要求，并结合实际情况考虑其他因素。

法兰连接时,两法兰盘上螺孔应对中,螺栓孔与螺栓直径应配套,螺栓规格应一致,螺栓拧紧后宜伸出螺母丝扣。

详细介绍一下法兰及配螺栓标准尺寸：注：1、沟槽件法兰螺栓长度可参照1.0MPa焊接法兰所配螺栓长度。

2、对夹式蝶阀除外。

如用双头螺，可根据螺栓规格的大小、长度应加长10—30mm法兰螺栓由六角头和法兰盘（六角下面的垫片和六角固定一体的）和螺杆（带有外螺纹的圆柱体）两部分组成的一体的螺栓，需与螺母配合，用于紧固连接两个通孔的零件。

法兰螺栓：法兰螺栓由六角头和法兰盘（六角下面的垫片和六角固定一体的）和螺杆（带有外螺纹的圆柱体）两部分组成的一体的螺栓，需与螺母配合，用于紧固连接两个通孔的零件，故螺栓连接是属于可拆卸连接。

1、六角头部类型：一种是平脑的，另一种是凹脑的。

2、表面颜色类别：根据不同需要，表面有镀白、军绿、彩黄、耐腐蚀的达克罗。

3、法兰盘类别：根据法兰螺栓的使用位置不同，盘的大小要求各不相同，另有平底和带齿之分，带齿的起防滑作用。

4、按连接的受力方式,有普通的和有铰制孔用的.铰制孔用的法兰螺栓要和孔的尺寸配合,用在受横向力时。

另外为了满足安装后锁紧的需要,有杆部有孔的,这些孔可以使螺栓受振动时不至松脱.有的法兰螺栓没螺纹的光杆部位要做,叫细杆法兰螺栓.这种法兰螺栓有利于受变力的联结.备注：市场上常用的国标号，GB5789(大头)、GB16674代替GB5787(小头)GB16674 小系列GB5789 加大法兰系列对应德标DIN EN 1665IF III /ASME B18.2.1 美制系列ASME B2.3.9 公制系列DIN 6921 德国公制系列螺栓：机械零件，配用螺母的圆柱形带螺纹的紧固件。

由头部和螺杆（带有外螺纹的圆柱体）两部分组成的一类紧固件，需与螺母配合，用于紧固连接两个带有通孔的零件。

这种连接形式称螺栓连接。

如把螺母从螺栓上旋下，又可以使这两个零件分开，故螺栓连接是属于可拆卸连接。

法兰面螺栓标准(一)作为机械制造领域中不可或缺的紧固件，法兰面螺栓在许多设备和机器中发挥着至关重要的作用。

因此，了解法兰面螺栓的标准至关重要，下面就为大家介绍一下法兰面螺栓的标准。

标准分类在法兰面螺栓的标准中，一般有三种不同的标准，分别是ASME、DIN和JIS。

ASME StandardASME标准通常应用于美国市场和在美国境内销售的产品。

ASME标准的法兰面螺栓通常采用英制尺寸和以英磅为单位的扭矩规范。

DIN StandardDIN标准是由德国化学工业协会制定的，因此主要应用于欧洲市场。

和ASME标准不同，DIN标准的法兰面螺栓通常采用米制尺寸和以牛顿米为单位的扭矩规范。

JIS StandardJIS标准主要适用于日本市场，以及那些在日本境内销售的产品。

JIS标准的法兰面螺栓同样采用米制尺寸和以牛顿米为单位的扭矩规范。

注意事项除了上述三种标准以外，还有其他一些国际标准需要遵守。

在选择标准时，我们必须了解产品将被使用的市场和国家，并根据该市场中所需要的标准进行选择。

此外，购买时必须要仔细检查产品的标准以及符合标准的设备，以确保所购买的产品符合您的需求和市场标准。

以上就是法兰面螺栓标准的简要介绍，希望对大家有所帮助。

常见型号无论是哪种标准的法兰面螺栓，它们都有一些常见的型号。

下面是其中一些常见的型号：•Round Head Bolt（RHB）•Flange Bolt（FB）•Socket Head Cap Screw（SHCS）•Hex Head Bolt（HHB）•Stud Bolt•Double End Stud Bolt•Heavy Hex Bolt（HHB）这些型号不仅在标准中使用，也在许多其他的用途中使用。

选择适合的法兰面螺栓选择适合的法兰面螺栓还需要考虑一些其他的因素，例如：质量、长度、厚度、和螺纹等级。

这些因素将取决于用途的需求和所使用的市场。

如果需要信赖某一种品牌或制造商，也可以选择购买他们的产品来保证产品的质量和符合标准。

ASME螺栓规格长度的选取,法兰Bolt Length w/ 螺栓长度Bolt Length w/ 螺栓长度Single Nut & Single Washer Calculator 单螺母和单垫圈计算器Single Nut & Single Washer Ca2-With Bevel Washer 2-With Bevel Washer Bolt LengthIn order to determine the required bolt length, the value in the table below should be added to the Grip (I.e., the total thi material, exclusive of washers) or enter the Grip in the Calculator above for single nut with washer. The values are gene for manufacturing tolerances to provide for full thread engagement of heavy hex nut, when installe For each hardened Bolted Parts (ASTM A325 & A490 BOLTS)The slope of surfaces of bolted parts in contact with the bolt head and nut shall not exceed 1:20 with respect to plane normal to th axis. Bolted steel parts shall not be separated by gaskets and shall fit solidly together after bolts are tightened. Holes may be be p sub-punched and reamed, or drilled, as required by applicable code or specification. Standard holes shall have a diameter 1/1shall not be considered as reuse.Oversized Holes may have nominal diameters up to: 3/16" larger than bolts 7/8" and less in diameter, 1/4" for 1" in diamete and 5/16" larger than bolts 1-1/8" and greater in diameter. Haredened washers shall be installed over oversized holes in an outerOversized and Slotted HolesASTM A325 & A490 BOLTS & NUTSAdjust Bolt Length to the Next 1/4"Minimum Bolt SpacingThe distance between centers of standard, oversized, or slotted fasteners shall be not less than 2 2/3d where "d" is the nominal diameter of the fastener, inches. A distance of 3d is preferred.Minimum Edge Distance Table InchesMinimum Edg(Center of Standard Hole to Edge of Connected Part)(Center of Standard Hole to Edge of CASTM A325 & A490 BOLTS & NUTS DIMENSIONS,Inches (mm) WASHER DIMENSIONS, Inches (mm)Wrench Clearance Guide(Kg) pegth w/ 螺栓长度ut & Single Washer Calculator 单螺母和单垫圈计算器-With Bevel WashertheGrip (I.e., the total thickness of all connectednut with washer. The values are generalized with due allowance stalled. For each hardened flat washer that is usedby use of the table/calculator should be adjusted to the next 1/4-inch.1:20 with respect to plane normal to the boltbolts are tightened. Holes may be be punched,dard holes shall have a diameter 1/16" in excess ofg of adjacent boltsless in diameter, 1/4" for 1" in diameterstalled over oversized holes in an outer ply.Adjust Bolt Length to the Next 6mmAdjust Bolt Length to the Next 1/4"or 6mm2 2/3d where "d" is the nominalEdge Distance Table millimeterstandard Hole to Edge of Connected Part)。
