人教版九年级上学期第十八章电功率电热综合计算专题练习题

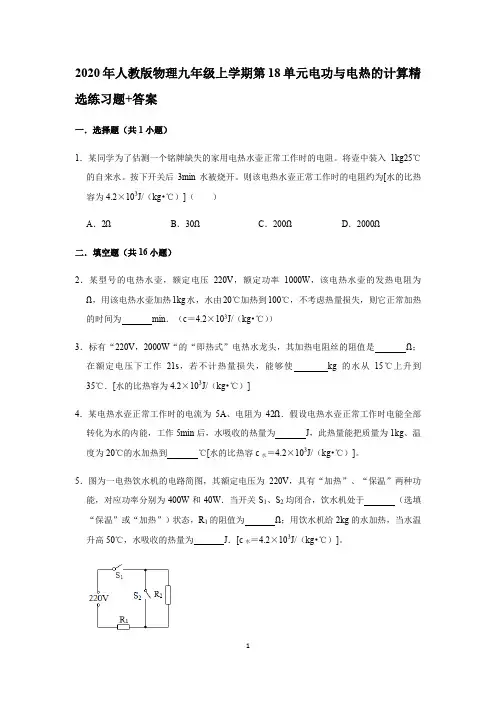

2020年人教版物理九年级上学期第18单元电功与电热的计算精选练习题+答案一．选择题（共1小题）1．某同学为了估测一个铭牌缺失的家用电热水壶正常工作时的电阻。

将壶中装入1kg25℃的自来水。

按下开关后3min水被烧开。

则该电热水壶正常工作时的电阻约为[水的比热容为4.2×103J/（kg•℃）]（）A．2ΩB．30ΩC．200ΩD．2000Ω二．填空题（共16小题）2．某型号的电热水壶，额定电压220V，额定功率1000W，该电热水壶的发热电阻为Ω，用该电热水壶加热1kg水，水由20℃加热到100℃，不考虑热量损失，则它正常加热的时间为min．（c＝4.2×103J/（kg•℃））3．标有“220V，2000W“的“即热式”电热水龙头，其加热电阻丝的阻值是Ω；在额定电压下工作21s，若不计热量损失，能够使kg的水从15℃上升到35℃．[水的比热容为4.2×103J/（kg•℃）]4．某电热水壶正常工作时的电流为5A、电阻为42Ω．假设电热水壶正常工作时电能全部转化为水的内能，工作5min后，水吸收的热量为J，此热量能把质量为1kg、温度为20℃的水加热到℃[水的比热容c水＝4.2×103J/（kg•℃）]。

5．图为一电热饮水机的电路简图，其额定电压为220V，具有“加热”、“保温”两种功能，对应功率分别为400W和40W．当开关S1、S2均闭合，饮水机处于（选填“保温”或“加热”）状态，R1的阻值为Ω；用饮水机给2kg的水加热，当水温升高50℃，水吸收的热量为J．[c水＝4.2×103J/（kg•℃）]。

6．某家庭用的电热水器将体积为60L，温度为20℃的自来水加热到50℃，则水吸收的热量为J[c水＝4.2×103J/（kg•℃）]．若热水器的功率为2kW，用时5000s，则该热水器的效率为。

7．如图所示，电热水壶上标有“220V 1600W”，小明发现烧水过程中热水壶的发热体部分很快变热，但连接的电线却不怎么热，是因为导线的电阻比发热体的电阻。

第十八章专题训练电功率综合计算1．如图所示，已知电源电压恒为8V，小灯泡上标有“6V 3W”。

（1）求小灯泡正常发光时的电流和电阻；（2）闭合开关S，移动滑片P，使小灯泡正常发光，求此时滑动变阻器连入电路中的电阻和电路消耗的总功率。

2．图示的是某款家用电热器的简化电路，R1、R2为阻值一定的电热丝。

该电热器接入电压恒为220V的电路中。

电热器高温档的功率为990W，低温档的功率为110W求∶（1）低温档时通过电路的电流；（2）电热丝R2的阻值。

3．如图甲是一个简易保温箱原理图，虚线框内为加热电路部分，闭合开关S，加热电路给保温箱加热，R1为定值电阻，R2为可变电阻；L是电阻不计的温度传感器，作用相当于一个温控开关，当温度高于某一设定值时，传感器发出信号，电源断开，停止加热：当温度低于某一设定值时，传感器发出信号，接通电源加热，从而使箱内温度保持在一定范围内。

已知，电源电压恒为24V，保温箱工作时加热电路的最大功率为144W，最小功率为24W。

（1）求该电路在最大功率下工作时，通过电路的电流；（2）求可变电阻R2的最大阻值；（3）调节可变电阻R2为某一阻值，闭合开关一段时间后，观察发现加热电路工作20s 后温度传感器会切断电源，停止工作10s后，温度传感器又接通电源加热，如此反复工作程序如图乙所示，在此工作程序下，加热电路工作时的功率保持48W不变，5min内保温箱消耗电能多少焦耳？4．某品牌浴室多功能取暖器具有灯暖和风暖两种功能，其简化电路如图所示，部分参数如表所示。

当取暖器正常工作时，求：（1）灯暖灯丝的电阻；（2）灯暖功能10min 消耗的电能； （3）仅使用风暖功能时电路中的电流。

5．如图所示的电路中，电源电压恒定为，电流表示数为时，电压表1的示数为3V 。

当把滑动变阻器的滑片移到最右端时，电流表示数变为0.3A ．求：(1)电压表V 2的示数； (2)电阻R 1的电阻值； (3)滑动变阻器的最大电阻； (4)滑片移到最右端时，V 1的示数。

人教版九年级物理第十八单元《电功率》综合检测题（含答案）[测试范围:第十八章时间:40分钟分值:100分]一、选择题(每题3分,共33分)1.如图所示为几种常见的用电器,其中额定功率最接近800 W的用电器是 ()2.如图所示电路中,闭合开关,发现甲灯不发光,乙灯发光。

经检查,电路连接正确,两只灯泡都完好无损。

则甲灯不发光的原因最有可能是()A.甲灯的实际功率较大B.甲灯两端的电压远小于乙灯两端的电压C.通过甲灯的电流远大于通过乙灯的电流D.甲灯的实际功率太小3.在相同时间内,电流通过电阻丝甲产生的热量比通过电阻丝乙产生的热量多,则下列说法中正确的是()A.甲的电阻一定大于乙的电阻B.甲两端的电压一定大于乙两端的电压C.甲中的电流一定大于乙中的电流D.甲的实际功率一定大于乙的实际功率4.如图所示,阻值为R的电阻丝,用四种方法分别接在电压为U或2U的电源上,闭合开关后,在相同时间内虚线框里的电阻丝产生的总热量最多的是()5.如图所示,闭合开关,将滑动变阻器的滑片P向上滑动时,下列说法中正确的是()A.灯泡变暗,电压表示数变大B.灯泡变亮,电压表示数不变C.电路消耗的总功率变小,电压表示数不变D.电路消耗的总功率变大,电压表示数变大6.如图所示,电源电压保持不变,闭合开关S,当滑片P向右移动时,下列说法中错误的是()A.电压表的示数变大B.电流表的示数变小C.灯L的亮度不变D.电路的总功率变小7.把标有“12 V12 W”的灯L1和“12 V 6 W”的灯L2串联起来接在电源电压为12 V的电路中,下列说法中正确的是()A.两灯均不能正常发光,但灯L1较亮B.两灯均不能正常发光,但灯L2较亮C.两灯均能正常发光D.把电源电压提高到24 V,两灯都能正常发光8.如图所示是电阻甲和乙的I-U图象,下列说法中正确的是 ()A.电阻甲和乙都是阻值不变的电阻B.当乙两端电压为2 V时,R乙=5 ΩC.甲、乙串联在电路中,当电路中电流为0.2 A时,电源电压为2 VD.甲、乙并联在电路中,当电源电压为2 V时,电路总功率为1.2 W9.为检查驾驶员是否饮酒而设计的电路如图甲所示,R为酒精气体传感器,其阻值随酒精气体浓度的变化曲线如图乙所示,R0为定值电阻,电源电压不变。

电功率电热综合计算专项练习1.(1)铭牌中“50Hz”的含义是。

(2)小明和小华想测量电热水壶的实际功率。

当只有电热水壶工作时，小明发现在3min内脉冲式电能表的指示灯闪了90次(脉冲式电能表表盘上标有“2000imp/kW·h”字样，表示指示灯每闪2000次，电路中耗电1 kW·h)，电热水壶的实际功率是多少?(3)在进行上述测试时，小华在热水壶中装了2L温度为20℃的水，测得在3min内壶中的水温升高到了35℃。

试求这次测试时电热水壶的效率。

[c水＝4.2×l03J/(kg·℃)]答案：（1）电热水壶在频率为50HZ的交流电中使用（2）电热水壶的实际功率是900W（3）电热水壶的效率为77.8%.2.图甲是一种常见的用电器——电吹风，它既可以吹热风，又可以吹冷风。

(1)图乙是电吹风的电路示意图，图中开关所在的位置(阴影部分)表示触点D与触点1、2同时接通。

请你分别在方框a、b中填入合适的元件名称“电热丝”或“电动机”。

(2)电吹风的部分参数如下表所示，当电吹风正常吹热风时，通过电热丝的电流及其1min内产生的热量分别为多少?答案：（1）a：电动机；b：电热丝（2）1min电热丝产生的热量为5.28×104J.3某小学的学生发明的电热课椅获得了国家专利。

有一种电热课椅主要由坐垫和脚踏组成，它的电路示意图如下。

坐垫内的电热丝R1、R2的阻值分别为260Ω、150Ω，脚踏内的电热丝R3的阻值为400Ω.闭合开关S1，调节开关S2，可以使脚踏分别处于“低温档”、“中温档”、“高温档”（不考虑温度的变化对电阻的影响）（1）该电热课椅消耗的最大功率是多少瓦？（2）当脚踏处于中温档时，电热课椅在10秒内产生的热量是多少焦？答案：（1）该电热课椅消耗的最大功率是121W；（2）当脚踏处于中温档时，电热课椅在10秒内产生的热量是880J.4.甲图是一种即开即可以用的电热水龙头，乙图是它的电路原理图。

第十八章专题训练多挡位电热器综合计算1．如图甲所示是一款加热型榨汁机，图乙是它的内部电路结构示意图，其中R1、R2均为发热电阻丝，接通电动机可以进行榨汁；关闭电动机接通电阻丝可以进行加热或者保温：榨汁机的部分参数如表所示，求:（1）仅榨汁时，正常工作10s电路消耗的电能?（2）若R2=400Ω，则加热功率为多少?（3）傍晚用电高峰时，小红关闭家里所有用电器，只让榨汁机以加热档工作，发现在5min 内电能表的转盘转了50转，电能表的铭牌如图丙所示，则用电高峰时家庭电路的实际电压为多少?（不考虑电阻值随温度的变化）榨汁机部分参数表额定电压220V加热功率？保温功率121W榨汁功率88W容量400ml2．如图甲为某型号电热水壶，它具有加热、保温、电动出水及干烧断电功能。

其简化电路如图乙所示。

S1是壶底温控开关，通常闭合，当壶底发热盘的温度达到120℃自动断开。

S2是壶壁温控开关，按下时对水加热，水烧开后自动断开，电热水瓶处于保温状态。

S3是电动出水开关，按下时闭合，电磁泵（类似于电动机）将水抽出。

已知电热水壶保温功率为50 W，加热功率为1150W。

（1）电热水壶处于保温状态且不抽水时，接入电路的电阻是多少Ω？（2）电热水壶处于加热状态时，通过 R 1的电流是多少A ？（3）闭合 S 3，电磁泵正常工作时两端电压为20V ，已知 R 3阻值为 200Ω，放满一杯水约需10s ，则电磁泵正常工作10s 消耗的电能约为多少J ？3．图甲所示为某电暖器的简化原理图，其中R 1、R 2是两个相同的电热丝，单个电热丝的电流与电压的关系图像如图乙所示。

已知电源电压为220V ，每个电热丝的额定电压均为220V ，现要在某卧室使用该电暖器，卧室的容积为50m 3，空气的比热容为1.0×103J/（kg·），空气密度为=1.2kg/m 3，假设卧室封闭，请根据图像及以上信息解答下列问题。

（1）每个电热丝正常工作时的电阻及额定功率是多少?（2）只闭合S 2时，流过电热丝的电流为多少?此时电暖器消耗的总功率为多少?（3）只闭合S 1和S 3，让电暖器工作15min ，卧室内的温度升高了10，电暖器的加热效率是多少?℃℃4．如图甲所示是某家用多功能电炖锅，深受消费者认可和青睐。

专题1串、并联电路中电功和电功率的计算类型1串联电路电功和电功率的计算1.如图所示电路中，R1的阻值为4 Ω，当开关S1和S2都闭合时，电流表示数为3 A；当只闭合S2时，电流表示数为2 A，下列说法正确的是（）A.电源电压为6 VB.R2的阻值为1 ΩC.S1和S2都闭合时，R2消耗的功率为18 WD.只闭合S2时，电路消耗的总功率为24 W2.两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙串联后接在电压为6 V 的电源两端，下列分析正确的是（）A.乙两端的电压是2 VB.甲消耗的电功率等于0.8 WC.通过甲的电流大于通过乙的电流D.甲、乙两端的电压之比为2∶13.电阻R1、R2串联在电路中，已知R1∶R2＝3∶2，则通过两电阻的电流之比I1∶I2＝，电阻两端的电压之比U1∶U2＝，两电阻消耗的电功率之比P1∶P2＝Ｗ.4.LED灯是一种半导体新型节能灯.已知某LED灯在一定电压范围内的工作电流都是0.02 A，只是在不同电压下发光颜色不同：当加在它上面的电压为1.8 V时，它发红光；当加在它上面的电压为1.4 V时，它发黄光；当加在它上面的电压为3.2 V时，它发蓝光.将该LED灯与一定值电阻R串联后接在电压为5 V的电源两端时它发红光，则该LED灯的电功率是W，定值电阻R的阻值是Ω.5.如图所示，电源电压保持不变，R为定值电阻，灯泡L标有“6 V 3 W”字样，当开关S、S1同时闭合时，灯泡L正常发光；当开关S闭合，S1断开时，电流表示数为0.2 A（设灯丝电阻不受温度影响）.求：（1）电源电压；（2）电阻R的阻值；（3）当开关S闭合，S1断开时，灯泡L消耗的实际功率.类型2并联电路电功和电功率的计算6.如图所示，两个灯泡L1、L2阻值分别为6 Ω和10 Ω，闭合开关后的现象是（）A.通过两灯泡的电流I1∶I2＝3∶5B.灯泡两端的电压U1∶U2＝3∶5C.灯泡的电功率P1∶P2＝5∶3D.灯泡消耗的电能W1∶W2＝3∶57.如图所示，电源电压6 V且保持不变，当闭合开关S时，电流表A1的示数为1.5 A，电流表A2的示数为0.5 A，下列说法正确的是（）A.R1的阻值为6 ΩB.R2的阻值为12 ΩC.R1消耗的电功率为12 WD.R2消耗的电功率为6 W8.已知R1＝42 Ω，R2＝21 Ω，两个电阻并联后接在28 V的电源上，工作10 min后，电路消耗的总电能是J，总功率是W.9.如图所示，电源电压恒定，R1＝30 Ω，闭合开关S，断开开关S1，电流表示数是0.3 A.当闭合S、S1时，发现电流表示数变化了0.2 A，求：（1）电源电压；（2）R2的阻值是多少？（3）当闭合S、S1时，电路消耗的总功率.类型3综合提升10.若R1＞R2，则下列电路闭合开关后消耗电功率最大的是（）11.标有“12 V 6 W”与“12 V 3 W”的灯泡以串联方式接入电路中，若让其中一盏灯正常工作，则电源电压为（）A.24 VB.18 VC.16 VD.12 V12.图甲中的A、B分别为小灯泡和定值电阻的I－U图象，小灯泡和定值电阻的连接情况如图乙所示，电源电压为8 V，下列说法正确的是（）甲乙A.灯泡的实际电功率为0.6 WB.定值电阻的阻值为0.05 ΩC.小灯泡电阻随温度的增大而减小D.定值电阻的电功率为0.8 W13.在如图所示的电路中，电阻R1＝10 Ω，R2＝20 Ω，电源电压保持不变，当开关S1、S3断开，S2闭合时，电流表的示数为0.2 A；当开关S1、S3闭合，S2断开时，电流表的示数为A，R2的电功率为W.为了保障电路安全，两个开关不能同时闭合.14.将定值电阻R1与R2串联在电压恒为U的电源两端，R1消耗的电功率为9 W，两电阻消耗的总功率为P；若将R1和R2并联在该电源两端，R1消耗的电功率为25 W，两电阻消耗的总功率为P′；则P∶P′＝Ｗ.专题2灯泡的亮度问题类型1实际功率与灯泡亮度的关系1.下列说法正确的是（）A.灯泡的额定电压越大，灯泡越亮B.灯泡的额定功率越大，灯泡越亮C.灯泡的实际电压越大，灯泡越亮D.灯泡的实际功率越大，灯泡越亮2.L1、L2、L3三只灯泡分别标有“220 V100 W”，“110 V100 W”和“36 V100 W”的字样它们均正常发光时（）A.L1更亮B.L2更亮C.L3更亮D.三只灯一样亮3.两盏白炽灯，甲标有“220 V40 W”字样，乙标有“220 V25 W”字样，下列关于它们的亮度的说法中正确的是（）A.甲一定比乙亮B.乙一定比甲亮C.都正常工作时，甲比乙亮D.都正常工作时，乙比甲亮4.额定电压相同的甲、乙两只白炽灯，串联后接入某电路，甲灯比乙灯亮，则下列说法中正确的是（）A.甲灯的额定功率和实际功率都比乙灯大B.甲灯的额定功率小，实际功率大C.甲灯的额定功率和实际功率都比乙灯小D.甲灯的额定功率大，实际功率小5.如图所示电路，电源电压为12 V且保持不变，灯泡L标有“12 V 2 W”字样.当开关S断开时，灯泡L的实际功率为W；当开关S闭合时，灯L的亮度将（填“变亮”“变暗”或“不变”）.类型2比较串、并联电路中灯泡的亮度6.将规格为“3 V 3 W”的灯泡L1和规格为“6 V 3 W”的灯泡L2接入如图所示的电路，则（）A.两灯一样亮B.L1更亮C.L2更亮D.有一灯可能会烧坏7.现有L1“6 V 3 W”和L2“6 V9 W”两只小灯泡，若将两灯串联接入电源电压为12 V的电路中，假设灯泡电阻不变.下列说法正确的是（）A.两灯均能正常发光B.两灯的额定电流相同C.灯L1可能被烧毁D.灯L2可能被烧毁8.将A、B两个灯泡，按图1、图2两种方式连接，已知R A＝4 Ω，R B＝6 Ω，电源电压相同，下列分析正确的是（）A.图1中A灯比B灯亮B.图2中A灯比B灯亮C.图1中A灯比图2中A灯亮D.图1中的总功率比图2中的总功率要大9.有两只分别标有“6 V 3 W”和“9 V 3 W”字样的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A.L1和L2正常工作时的电流一样大B.L1和L2串联在一起同时使用时，两灯一样亮C.L1和L2并联在一起同时使用时，两灯消耗的功率一样大D.将L1串联一个12 Ω的电阻，接在电源电压为12 V的电路中，L1也能正常发光10.一只白炽灯标有“220 V40 W”字样，它正常工作时的电阻有多大？如果此时它两端的电压只有200 V，它实际消耗的电功率是多少？与接在220 V的电路上相比，这时它发光的亮度是亮些还是暗些？（设灯泡电阻不随温度改变）专题3电功率的动态电路及图象问题类型1动态电路问题1.如图所示，当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法中正确的是（）A.电流表的示数变小B.电压表的示数变大C.灯泡L变暗D.电路中的总功率变大2.如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响.下列说法正确的是（）A.小灯泡变亮B.电流表示数变大C.电压表示数变小D.电路的总功率不变3.（德州中考）如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片向左移动时.下列判断正确的是（）A.电路的总功率不变B.电压表与电流表示数的比值不变C.电压表的示数变大D.电流表的示数变小4.如图所示电路，开关S2由断开到闭合的过程中，下列有关说法正确的是（）A.电压表示数不变，电流表示数变大B.定值电阻R1的电功率变小C.电路的总功率变大D.电压表和电流表的示数的比值变大5.如图所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光；则断开开关S2时（）A.电流表示数变小，灯L仍然正常发光B.电流表示数变大，灯L变亮C.电压表示数变大，灯L的实际功率变小D.电压表示数不变，电路的总功率变大6.如图所示，L是标有“6 V 1.2 W”字样的小灯泡，R是定值电阻，断开开关S2，闭合开关S1和S3，灯泡正常发光，电流表的示数为0.5 A.（1）求灯泡正常发光时，1 min内灯泡消耗的电能.（2）求定值电阻R的阻值.（3）断开开关S1和S3，闭合开关S2，改变电源电压，使灯泡正常发光，求电路的总功率.类型2图象问题7.如图甲是呼气式酒精测试仪的电路原理图，R1为气敏电阻，它的阻值随酒精气体浓度的变化曲线如图乙，R2为定值电阻，电源电压保持不变.检测时，驾驶员呼出的酒精气体浓度越大，则（）甲乙A.测试仪中电压表的示数越小B.测试仪中电流表的示数越小B.电路消耗的总功率越小D.电压表与电流表示数的比值不变8.如图甲所示的电路中，在滑动变阻器R1的滑片从A向B滑动的过程中，电压表与电流表示数的变化关系如图乙所示，下列说法正确的是（）A.R2的阻值为10 ΩB.电源电压为16 VC.当电流表示数为0.2 A时，R1接入电路的阻值为20 ΩD.该电路的最大功率为4.05 W9.如图所示是一个额定电流为0.5 A的灯泡在工作时电流随电压变化的曲线图，由图可知该灯泡的额定电压是V，额定功率为W.灯泡正常工作时的电阻是Ω.10.在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图所示，由图可知，元件甲的电阻是Ω.若将元件甲、乙串联后接在电压为3 V的电源两端，则流过元件甲的电流是A，元件乙两端的电压是V；若将甲、乙两元件并联在2 V的电源两端，电路的总电流是A，乙元件的功率是W.11.灯L1上标有“12 V9.6 W”的字样，灯L2上只能看清12 V的字样，测得两灯的电流与电压的关系如图所示，求：（1）L1正常发光时的电阻是多少？（2）将L1、L2串联接在电源的两端时，通过L1的电流为0.3 A，电源的电压是多少？（3）电路中只有L1、L2两灯串联，使L2正常工作时，电路消耗的总功率是多少？专题4 电功率之极值问题1.灯泡L1、L2分别标有“10 V10 W”和“9 V 5.4 W”的字样，将它们串联使用时，电路两端允许加的最大电压值是V；并联时干路允许的最大电流为 A.（不考虑灯丝电阻变化）2.如图所示，电源电压为9 V，电流表量程为0～0.6 A，小灯泡的规格为“6 V 4 W”，为使电路安全，滑动变阻器连入电路的最小值为Ω.（不考虑灯丝电阻变化）3.如图所示，电源电压为12 V，定值电阻R1为12 Ω，滑动变阻器R2标有“50 Ω 1 A”字样，电流表A1量程为0～3 A，A2量程为0～0.6 A.当滑动变阻器的滑片在中点时，通过滑动变阻器的电流为A；在滑片移动过程中，电路的最大功率为W.4.如图所示的电路中，电源电压为20 V，定值电阻R为30 Ω，滑动变阻器标有“30 Ω1 A”字样，电压表选用的量程是0～15 V，在该电路正常使用的情况下，滑动变阻器连入电路的最小阻值为Ω，电路的最大功率为W.5.如图所示，R1的阻值为5 Ω，滑动变阻器R2的最大阻值为40 Ω，电源电压保持4.5 V 不变，电流表量程为“0～0.6 A”，电压表量程为“0～3 V”.为保证电路安全，R2接入电路中的最小阻值为Ω，R1消耗的最小功率为W.6.如图所示电路，R1＝20 Ω，R2＝10 Ω，电源电压保持不变，当S1闭合，S2、S3断开时，电流表的示数为0.6 A.（1）求电源电压；（2）当S2断开，S1、S3闭合时，求电流表的示数；（3）电路如何连接时，电路消耗的电功率最小？并求出该最小值.7.如图所示，电路中定值电阻R1＝20 Ω，R2为滑动变阻器，电源电压保持不变，当滑片在a 端时，电流表示数为0.3 A，滑片在b端时电压表示数为4 V.求：（1）电源电压；（2）滑动变阻器R2的最大阻值；（3）R1的最小电功率.8.在图甲所示的电路中，已知电源为电压可调的直流学生电源，灯泡L1的额定电压为8 V，灯泡L2的额定电压为6 V，图乙是灯泡L2的U－I图象.甲乙（1）当开关S接a时，电压表的示数为1.2 V，电流表的示数为0.3 A，求定值电阻R0的阻值.（2）开关S接a时，调节电源电压，使灯泡L1正常发光，此时R0消耗的功率为1 W，求灯泡L1的额定功率.（3）开关S接b时，通过调节电源电压可使电路允许达到的最大总功率是多少？专题5电热综合计算类型1挡位问题1.电饭锅是家庭常用的电器，它既有加热功能，又有保温功能.图甲所示为某型号电饭锅的简化电路图.S1是一个磁钢式限温开关，可以实现通断电自动控制，R1和R2均为发热体加热电阻.把电饭锅接入220 V的家庭电路中，在电饭锅工作的30 min内，电路中总电流随时间变化的图象如图乙所示.求：（1）加热电阻R1的阻值.（2）电饭锅的加热功率.（3）电饭锅在这30 min内产生的热量.2.如图所示是XX 型“220 V 1 000 W ”电饭煲的原理图.它有高温和保温两挡，通过单刀双掷开关S 进行调节，R 0为电阻丝.当开关S 接高温挡时，电路的功率为1 000 W ；当开关S 接保温挡时，电路的总功率为22 W.求：（1）电饭煲在高温挡时，开关S 应与哪个触点连接？ （2）电热丝R 0的阻值多大？（3）当电饭煲在保温时，实际电流多大？保温5 min ，电热丝R 0消耗的电能为多少？类型2 电和热综合3.一电热水器的铭牌如表所示，现将水箱装满水，电热水器正常工作时，把水从20 ℃加热到60 ℃.已知c 水＝4.2×103 J/（kg·℃），求：（1）水吸收的热量.（2）若电热水器正常工作，且产生的热量全部被水吸收，则需加热多长时间？4.某微电脑电热水壶具有温度可控、自动抽水等优点.下表是该电热水壶的铭牌.求：（1）如图所示，小电动机将1.2 L的水从桶中提升了0.5 m，电动机对水做的功至少是多少？（g取10 N/kg）（2）电热水壶在额定电压下工作时的电流.（保留一位小数）（3）电热水壶正常工作时，将1.2 L水从20 ℃加热到100 ℃，水吸收的热量是多少？（4）若（3）中的加热时间为7 min，求电热水壶的热效率.产品型号：BH—X22额定电压：220 V频率：50 Hz加热功率：1 200 W容量：1.2 L5.如图甲是一种恒温调奶器，可以自动调试好加水的奶粉，然后加热到最适合宝宝饮用的温度40 ℃，还可以自动保温，特别适合夜间使用.图乙是机器的电路简图，其相关参数如下表（R1、R2为电热丝，S为双触点自动开关）.求：（1）调奶器处于保温状态时的工作电流（结果保留两位小数）；（2）电阻R2的阻值；（3）若把200 g调好的奶粉从20 ℃加热到40 ℃所用时间为32 s，则调好的奶粉的比热容是多少（不计热损失）.甲乙参考答案：专题1 串、并联电路中电功和电功率的计算类型1 串联电路电功和电功率的计算1.D2.B3 1∶1 ， 3∶2 ， 3∶2 . 4. 0.036 ， 160 .5.解：（1）当开关S 、S 1同时闭合时，灯泡L 正常发光，电路中只有灯泡L ，灯泡正常发光时电压和额定电压相等，电源电压U ＝U L 额＝6 V（2）灯泡的电阻：R L ＝U 2额P 额＝（6 V ）23 W ＝12 Ω开关S 闭合，S 1断开时由欧姆定律得，电路总电阻：R 总＝U I ＝6 V0.2 A ＝30 Ω由串联电路电阻特点得电阻R 的阻值： R ＝R 总－R L ＝30 Ω－12 Ω＝18 Ω （3）灯泡L 消耗的实际功率： P L ＝I 2R L ＝（0.2 A ）2×12 Ω＝0.48 W 类型2 并联电路电功和电功率的计算6.C7.D8. 33 600 ， 56 .9.解：（1）由I ＝UR 可得，电源的电压：U ＝I 1R 1＝0.3 A ×30 Ω＝9 V（2）当闭合S 、S 1时，R 1与R 2并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以电流表示数的变化量即为通过R 2的电流，则I 2＝0.2 A ，所以，R 2的阻值：R 2＝U I 2＝9 V0.2 A ＝45 Ω（3）当闭合S 、S 1时，干路电流： I ＝I 1＋I 2＝0.3 A ＋0.2 A ＝0.5 A电路消耗的总功率：P ＝UI ＝9 V ×0.5 A ＝4.5 W类型3 综合提升 10.C 11.B 12.A13. 0.9 ， 1.8 . S 1、S 2 . 14. 6∶25 .专题2 灯泡的亮度问题类型1 实际功率与灯泡亮度的关系1.D2.D3.C4.B5. 2 ； 不变 .类型2 比较串、并联电路中灯泡的亮度6.B7.C8.B9.D10.解：由P ＝UI ＝U ·U R ＝U 2R 得灯泡正常工作时的电阻：R ＝U 2P ＝（220 V ）240 W ＝1 210 Ω当U 实＝200 V 时，灯泡的实际功率： P 实＝U 2实R ＝（200 V ）21 210 Ω≈33 W因为33 W ＜40 W ，所以与接在220 V 电路上相比，实际电压为200 V 时，灯泡亮度更暗些.专题3 电功率的动态电路及图象问题类型1 动态电路问题1.D2.D3.D4.C5.A6.解：（1）灯泡正常发光1 min 消耗的电能： W ＝P L t ＝1.2 W ×60 s ＝72 J（2）断开开关S 2，闭合开关S 1和S 3时，电阻R 和灯泡L 并联，灯泡正常发光，所以电源电压等于灯泡的额定电压，即U ＝6 V由P ＝UI 可知，灯泡正常发光时的电流：I L ＝P L U L ＝1.2 W6 V＝0.2 A 因为并联电路中，干路电流等于各支路电流之和，所以通过R 的电流： I R ＝I 总－I L ＝0.5 A －0.2 A ＝0.3 A由I ＝U R 可知，定值电阻R 的阻值：R ＝U I R ＝6 V 0.3 A＝20 Ω（3）由P ＝U 2R 可得，灯泡正常发光时的电阻：R L ＝U 2P L ＝（6 V ）21.2 W＝30 Ω断开开关S 1和S 3，闭合开关S 2，定值电阻R 和灯泡L 串联，且灯泡正常发光，所以电路中的总电阻：R 总＝R L ＋R ＝30 Ω＋20 Ω＝50 Ω因为灯泡正常发光，所以电路中的电流为0.2 A ，则电路的总功率：P ＝I 2L R 总＝（0.2 A ）2×50 Ω＝2 W类型2 图象问题7.D 8.D9. 2.5 ， 1.25 . 5 .10. 5 ， 0.2 ， 2 ； 0.6 ， 0.4 .11.解：（1）由P ＝U 2R可知，灯泡L 1正常发光时的电阻：R 1＝U 2L 额P L 额＝（12 V ）29.6 W ＝15 Ω（2）由图可知，电流I ＝0.3 A 时，灯泡L 1、L 2两端电压分别为：U 1＝2 V ，U 2＝4 V 两灯泡串联，电源电压：U ＝U 1＋U 2＝2 V ＋4 V ＝6 V（3）灯L 2正常工作时的电压为12 V ，由图象可知，此时通过L 2的电流为0.5 A ，灯L 1两端电压为4 V ，两灯泡串联，电源总电压：U ′＝4 V ＋12 V ＝16 V电路消耗的总功率：P ＝U ′I ′＝16 V ×0.5 A ＝8 W专题4 电功率之极值问题01 专题训练1. 15 ； 1.5 .2. 6 .3. 0.48 ； 19.2 .4. 10 ， 10 .5. 2.5 ， 0.45 .6.解：（1）由电路图知，当S 1闭合，S 2、S 3断开时，只有R 2连入电路中，电流表测R 2的电流，由I ＝UR得电源电压：U ＝U 2＝I 2R 2＝0.6 A ×10 Ω＝6 V（2）由电路图知，当S 2断开，S 1、S 3闭合时，R 1与R 2并联，电流表测干路电流，由并联电路电压特点知：U ＝U 1＝U 2＝6 V ，由并联电路的电流特点和I ＝UR可得，电流表示数：I ＝I 1＋I 2＝U R 1＋I 2＝6 V20 Ω＋0.6 A ＝0.9 A（3）电源电压保持不变，由P ＝UI ＝U 2R 可知：当电路中电阻最大时功率最小，由图知，当只闭合S 2，断开S 1、S 3时两电阻串联，电路中电阻最大，所以电路消耗的最小功率：P 最小＝U 2R 1＋R 2＝（6 V ）220 Ω＋10 Ω＝1.2 W7.解：（1）当滑片在a 端时，滑动变阻器短路，只有R 1工作， 由I ＝UR 得电源电压：U ＝I 1R 1＝0.3 A ×20 Ω＝6 V（2）滑片在b 端时，滑动变阻器和R 1串联，且滑动变阻器接入电路的电阻最大，根据串联电路的分压特点可得：U 2U －U 2＝R 2R 1， 即4 V 6 V －4 V ＝R 220 Ω，解得：滑动变阻器R 2的最大阻值：R 2＝40 Ω（3）当滑动变阻器的阻值最大时，电路中的电流最小，R 1消耗的电功率最小，此时R 1两端的电压：U 1＝U －U 2＝6 V －4 V ＝2 VR 1消耗的最小电功率：P 1＝U 21R 1＝（2 V ）220 Ω＝0.2 W8.解：（1）当开关S 接a 时，灯泡L 1与电阻R 0串联，电压表测R 0两端电压，由I ＝UR 得电阻R 0的阻值：R 0＝U 0I ＝1.2 V 0.3 A＝4 Ω（2）当开关S 接a 时，灯泡L 1与电阻R 0串联，灯泡L 1正常发光时，灯泡L 1两端的电压为额定电压：U 1＝8 V ，由P ＝UI ＝I 2R 得此时电路中的电流：I 0＝P 0R 0＝ 1 W4 Ω＝0.5 A ，即I 1＝I 0＝0.5 A 灯泡L 1的额定功率：P 1＝U 1I 1＝8 V ×0.5 A ＝4 W（3）开关S 接b 时，灯泡L 1与灯泡L 2串联，由图乙知灯泡L 2正常发光时的电流为0.6 A ＞0.5 A ，所以电路中电流最大为：I max ＝I 1＝0.5 A ，由图乙可知，当电流为0.5 A 时，灯泡L 2两端的电压：U 2＝4 V 则电源电压为：U ＝U 1＋U 2＝8 V ＋4 V ＝12 V 所以电路允许达到的最大总功率： P 总＝UI m ax ＝12 V ×0.5 A ＝6 W专题5 电热综合计算类型1 挡位问题1.解：（1）由图甲可知，当两个开关都闭合时，两个电阻并联，总电流最大； 当闭合S 、断开S 1时，电路中只有R 1工作，电流较小，由图乙可知，此时电流中的总电流，即通过R 1的电流I 1＝1 A ，由I ＝U R可得R 1的阻值： R 1＝U I 1＝220 V 1 A＝220 Ω （2）电饭锅加热时电流最大；由图乙知加热电流为I 加热＝4 A ，电饭锅加热功率：P 加热＝UI 加热＝220 V ×4 A ＝880 W（3）由图乙知，在30 min 内电路中总电流为1 A 的工作时间：t 1＝（15 min －10 min ）＋（30 min －20 min ）＝15 min ＝900 s所以电路中总电流为4 A 的工作时间：t 2＝30 min －15 min ＝15 min ＝900 s由Q ＝W ＝UIt 可得，电饭锅在这30 min 内产生的热量：Q ＝Q 1＋Q 2＝UI 1t 1＋P 加热t 2＝220 V ×1 A ×900 s ＋880 W ×900 s ＝9.9×105 J2.解：（1）由P ＝U 2R可知，在电压U 一定时，电阻R 越小，电功率越大， 由电路图可知，S 接2触点时，电路为R 0的简单电路，电路电阻最小，此时电饭煲功率最大，电饭煲在高温挡；（2）电饭煲在高温挡时，电路为R 0的简单电路，由P ＝U 2R可得，电热丝R 0的阻值： R 0＝U 2P 高温＝（220 V ）21 000 W ＝48.4 Ω （3）由P ＝UI 可得，当电饭煲在保温挡时实际电流：I ＝P 保温U ＝22 W 220 V＝0.1 A 保温5 min ，电热丝R 0消耗的电能：W 0＝I 2R 0t ＝（0.1 A ）2×48.4 Ω×5×60 s ＝145.2 J类型2 电和热综合3.解：（1）水吸收热量：Q 吸＝cm Δt ＝4.2×103 J/（kg·℃）×50 kg ×（60 ℃－20 ℃）＝8.4×106 J（2）若电热水器正常工作，且产生的热量全部被水吸收，则Q 吸＝Q 放＝W ＝Pt ＝8.4×106 J需要加热时间：t ＝W P ＝8.4×106 J 2 000 W＝4 200 s ＝70 min 4.解：（1）V ＝1.2 L ＝1.2×10－3 m 3，所以 1.2 L 的水的质量：m ＝ρV ＝1.0×103kg/m 3×1.2×10－3 m 3＝1.2 kg电动机对水做的功：W ＝Gh ＝mgh ＝1.2 kg ×10 N/kg ×0.5 m ＝6 J（2）由图知，电水壶的额定电压为220 V ，额定功率为1 200 W ，电热水壶在额定电压下工作时的电流：I ＝P U ＝1 200 W 220 V≈5.5 A （3）水吸收的热量：Q 吸＝cm Δt ＝4.2×103 J/（kg·℃）×1.2 kg ×（100 ℃－20 ℃）＝4.032×105 J（4）电热水壶消耗的电能：W 电＝Pt ＝1 200 W ×420 s ＝5.04×105 J电热水壶的热效率：η＝Q 吸W 电＝4.032×105 J 5.04×105 J＝80% 5.（1）由P ＝UI 可得，调奶器处于保温状态时的工作电流：I ＝P 保温U ＝16 W 220 V ≈0.07 A （2）由题意可知，当S 接“2”时，电路为R 1的简单电路，调奶器处于保温状态； 当接“3”时，电路为R 1、R 2并联，调奶器处于加热状态，因电路中的总功率等于各用电器功率之和，所以，R 2的电功率：P 2＝P 加热－P 保温＝500 W －16 W ＝484 W由P ＝W t 可得，电阻R 2的阻值：R 2＝U 2P 2＝（220 V ）2484 Ω＝100 Ω （3）由P ＝W t可得，调奶器消耗的电能： W ＝P 加热t ′＝500 W ×32 s ＝16 000 J不计热损失，调好的奶粉吸收的热量：Q 吸＝W ＝16 000 J ，由Q 吸＝cm （t －t 0）可得，调好的奶粉的比热容：c ＝Q 吸m （t －t 0）＝16 000 J 0.2 kg ×（40 ℃－20 ℃）＝4×103 J/（kg·℃）。

人教版九年级物理第18章电功率综合训练（含答案）一、选择题1. 下列用电器工作时，能量转化的主要形式与电饭锅相同的是()A. 电烤箱B. 空调C. 电风扇D. 洗衣机2. 小萌在更换灯泡时发现灯泡上标有“220 V40 W”的字样．下列说法中正确的是()A. 该灯泡只能在220 V电压下工作B. 该灯泡的实际功率是40 W不变C. 该灯泡每秒消耗的电能是40 WD. 该灯泡正常发光时的功率是40 W3. 把标有“220 V40 W”的灯泡L1和“220 V60 W”的灯泡L2串联接入220 V电路两端，下列说法正确的是()A. 两灯泡的额定电压都变小了B. 两灯泡的额定电功率都变小了C. 灯泡L1两端的实际电压比L2两端的实际电压大D. 通过灯泡L1的实际电流比L2的实际电流大4. 图甲中的A、B分别为小灯泡和定值电阻的I－U图像，小灯泡和电阻的连接情况如图乙所示，电源电压8 V，下列说法正确的是()A. 小灯泡电阻随温度的增大而减小B. 灯泡的实际电功率为0.6 WC. 电阻的阻值为0.05 ΩD. 电阻的电功率为0.8 W5. 图是检测酒精浓度的测试仪的原理图，图中电源电压恒为8 V，R1为定值电阻，酒精气体传感器R2的阻值随酒精气体浓度的增大而减小。

当酒精浓度为0时，R2=60 Ω，此时电压表示数为2 V。

以下说法错误的是()A.若酒精气体浓度变大，电压表和电流表示数都变大B.定值电阻R1的阻值为20 ΩC.酒精浓度为0时，电路消耗的总功率为0.6 WD.若电流表示数达到0.2 A时，表示酒驾，此时R2消耗的电功率为0.8 W6. 小明家上次查看电能表示数为，本次查看时电能表示数如图所示，则下列说法正确的是()A.他家在这段时间内消耗的电能为903 kW·hB.电能表是测量电功率的仪表C.若只让一个标有“220 V1000 W”的电热水器正常工作10 min，则电能表的转盘转了600转D.这个电能表的额定功率为2200 W7. 如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是()A. 灯泡L变亮B. 电压表示数变大C. 电流表示数变小D. 电路消耗的总功率变大8. 如图所示，电源电压6 V保持不变，定值电阻R1标有“10 Ω0.5 A”字样，滑动变阻器R2标有“20 Ω 1 A”字样，电流表量程为0~0.6 A，电压表量程为0~3 V。

2022学年九年级物理上学期期末复习第十八章《电功率》综合练习卷一、单选题1．关于电功，下列说法中正确的是（）A．电功是表示电流做功快慢的物理量B．电流越大，电流做的功就越多C．电功是表示电流做功多少的物理量D．电流做功越多，消耗的电能不一定越多2．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示；把它们串联在电路中，如图（乙）所示。

闭合开关S，这时电路中的电流为0.2A，则电源电压和元件A在10s电流做的功分别是（）A．2V，2J B．3V，2J C．3V，6J D．2V，4J 3．有甲、乙两盏电灯，甲灯上标有“36V60W”，乙灯上标有“220V60W”，当它们分别在其额定电压下工作发光时，其亮度是（）A．乙灯比甲灯更亮B．甲灯比乙灯更亮C．两盏灯一样亮D．无法判定哪盏灯更亮4．小明利用电能表测量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在1h内，消耗的电能为1.2kW•h，那么用这个电器是（）A．液晶电视机B．台式计算机C．家用空调D．电冰箱5．标有“6V 3.6W”的小灯泡，通过它的电流随两端电压的变化关系如图所示。

若把这种规格的两只灯泡串联在6V的电源两端，则每只灯泡的实际电阻和实际功率分别为（）A．10Ω，0.9W B．6Ω0.9W C．6Ω 1.5W D．10Ω 1.8W 6．下列关于电功和电功率的说法中正确的是（）A．电流做功的过程，实际是把其他形式的能转化为电能的过程B．电流通过导体时所做功的多少取决于导体两端的电压、通过导体的电流和导体的电阻C．电流做功的快慢取决于用电器两端的电压和通过导体的电流D．电功率越大的用电器，电流做功越多7．如图所示电路，电源电压保持不变，闭合开关S后，滑动变阻器滑片P向左移动的过程中（不考虑灯丝的电阻受温度的影响），下列说法正确的是（）A．电压表示数逐渐变大B．电流表示数逐渐变小C．小灯泡的亮度逐渐变暗D．滑动变阻器两端的电压逐渐变大8．如图所示是新型节能应急台灯电路示意图，台灯充好电后，使用时可通过调节滑动变阻器接入电路的阻值R改变灯泡的亮度，假定电源电压、灯泡电阻不变，则灯泡两端电压U随R变化的图象是（）A．B．C．D．9．如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片向左移动，在此过程中，下列表述正确的是（）①电流表示数变小②灯泡L亮度不变③电压表示数不变④变阻器连入电路的电阻变小A．①②③④B．只有①②C．只有③④D．只有①②③10．图中“+”、“﹣”分别表示电表的正负接线柱，可以测量R消耗的电功率的电路图是（）A．B．C．D．11．如图甲，闭合开关S，调节滑动变阻器的滑片从最右端滑至最左端时，小灯泡恰好正常发光，电流表示数与两电压表示数的关系图象如图乙。

第十八章专题训练多挡位电热器综合计算1．图（a）（b）所示是家用电热煮茶壶的铭牌及电路原理图。

通过开关S 的闭合或断开实现“加热”和“保温”两种状态的转换，电阻R1和R2为保护电阻或加热电阻。

①该电热煮茶壶在“加热”状态下正常工作，将1kg的水温度从20℃升高到40℃，求水吸收的热量Q吸。

[c水=4.2×103J/（kg·℃）］②由铭牌可知，电热煮茶壶“加热”状态下正常工作时的额定功率为880 W，求“加热”状态时电路中的电流I。

③小汇和小佳讨论保护电阻是电阻R1还是电阻R2时，有了两种不同的观点，小汇认为保护电阻为电阻R1，小佳认为保护电阻为电阻R2，请指出哪位同学观点是正确的并求出保护电阻的阻值。

2．如图是两挡电炖锅及其简化电路图，铭牌上标有“220V 1000W”字样，一次性可装入2kg的食材，若食材的比热容为4×103J/(kg•℃)。

打开电炖锅，10min可将2kg食材从40℃加热到100℃。

那么计算：（1）2kg食材从40℃加热到100℃，吸收多少热量？（2）电炖锅加热食材的效率为多少？（3）若R2的电阻为60.5Ω，则电炖锅的低挡功率有多大？3．如表所示为某电烤箱的铭牌，图中虚线内是电烤箱内部的简化电路图，R1和R2均为电热丝，电烤箱开关接1时是低温挡，接2时是高温挡。

求：××牌电烤箱额定电压220V高温挡1100W额定功率低温挡440W（1（2）在低温挡正常工作10min，电路消耗的电能多少J?（3）若仅将低温挡功率减小到220W，请计算说明此时电路中电热丝R1和R2的阻值。

4．如图所示为某款电热水龙头电路图，a、b、c、d为四个固定触点，绕O点转动的扇形金属触片P可同时接触两个触点。

触片P置于不同位置时，有冷水、温水和热水三种状态，正常工作时出温水的电功率为1100W，出热水的电功率为2200W。

（1）求出温水时电路中的电流；（2）求出热水时2分钟内消耗的电能；（3）若水龙头只能出冷水和温水，电路可能存在的故障。

第十八章专题训练电功率综合计算1．如图，电路中电源电压恒定，小灯泡L的额定电压为6V，滑动变阻器R1标有“200Ω1A”，电压表量程为0～5V。

只闭合开关S2，当R1的滑片P移至最左端时，小灯泡恰好正常发光，此时电流表示数为0.5A；再闭合S1，电流表的示数变为0.8A。

求：（1）灯泡的额定功率；（2）电阻R2的阻值；（3）只闭合S1，当电路总功率最小时R1接入电路的阻值。

2．图甲是可自动调节亮度台灯的电路图。

灯泡标有“24V 12W”字样，R1为光敏电阻。

其阻值随光照强度的变化如图乙所示。

滑动变阻器R2最大阻值为30Ω。

当光照强度为E1、R2连入电路的则值为12Ω时。

灯正常发光（不计温度对灯丝电阻的影响）。

求：（1）灯泡的电阻和灯泡正常发光5分钟消耗的电能；（2）电源电压；（3）光照强度在E1~E2之间，通过调节R2，灯泡实际功率的变化范围。

（灯泡两端的电压不能超过额定电压）3．图甲是某款电熨斗，图乙是其电路原理图。

电源电压为220V ，、为发热体。

熨斗两挡功率分别为100W 和500W ，通过开关S 实现温度控制，S 闭合时为高温档。

（1）求的阻值；（2）在使用过程中，若电熨斗10min 消耗电能，请通过计算说明：在这段时间内电熨斗处于何种工作状态，并求出相应状态下的工作时间；（3）为了适应不同室温和更多衣料，小明对电路做了改进，将换成滑动变阻器，如图丙所示，、均为发热体。

假定电熨斗每秒钟散失的热量Q 跟电熨斗表面温度与环境温度的温度差关系如图丁所示。

在一个20℃的房间，要求电熨斗表面保持220℃不变，应将的阻值调为多大？4．如图甲所示电路中，电源两端电压保持不变，R 0为定值电阻，R 1为滑动变阻器。

图乙是该滑动变阻器消耗的电功率与电流关系的图像。

求：（1）该滑动变阻器的最大阻值；（2）定值电阻R 0的阻值；（3）电源电压。

1R 2R 1R 51.3210J ⨯2R 3R 1R 3R t ∆3R5．如图甲所示，实验小组的同学设计了一种测量温度的电路，已知电源电压为且保持不变，是定值电阻，是热敏电阻，其阻值随温度变化的图象如图乙所示，电路中允许通过最大电流为。

人教版九年级物理第十八章电功率计算题专项练习Ⅰ参考答案与试题解析一、计算题。

1．如图是苏泊尔电饭锅的原理图，它有加热和保温两挡，通过S的通断进行调节，R0，R 都是电阻，当是加热挡时电路的电功率为1000W，当是保温挡时电路总功率为22W。

求：（1）要使电饭锅处于低温挡时，开关S应处于断开状态？（2）电阻丝R0的阻值是多大？（3）当电饭煲处于保温挡时，电路中的电流多大？保温5min电阻丝R0产生的热量是多少？【分析】（1）根据P＝结合电路图分析开关断开和闭合时电饭锅的工作状态；（2）由电饭锅的加热挡功率，根据P＝计算R0的电阻；（3）由电饭锅的保温挡功率，根据P＝UI计算此时电路中电流，由焦耳定律计算保温5min电阻丝R0产生的热量。

【解答】解：（1）由图知，S闭合时，只有电阻R0接入电路中；S断开时，两电阻串联，由串联电路的电阻特点知，S断开时，电路的总电阻较大，电源电压一定，由P＝可知，此时电饭锅的电功率较小，为保温状态，则S闭合时为加热状态；（2）由题知，加热挡时电路的电功率为1000W，此时只有R0接入电路中，由P＝可得：R0＝＝＝48.4Ω；（3）由题知，保温挡时电路总功率为22W，由P＝UI可得，此时电路中电流：I＝＝＝0.1A，此时两电阻串联，所以I0＝I＝0.1A，所以保温5min电阻丝R0产生的热量：Q0＝I02R0t＝（0.1A）2×48.4Ω×5×60s＝145.2J。

答：（1）断开；（2）电阻丝R0的阻值为484Ω；（3）当电饭煲处于保温挡时，电路中的电流为0.1A，保温5min电阻丝R0产生的热量是145.2J。

【点评】本题考查了串联电路特点、电功率以及焦耳定律公式的应用，灵活应用公式、正确判断电饭锅的工作状态是解题的关键。

2．小华家额定功率为2000W的电热淋浴器，装满30kg水后连续正常加热35min。

水的温度由20℃升高到50℃．已知c水＝4.2×103J/（kg•℃），求：（1）加热过程中水吸收的热量；（2）此过程电热淋浴器的热效率。

九年级物理第十八章《电功率》综合测试卷-人教版（含答案）一、选择题（本大题共12小题）1．如图所示电路的电源电压保持不变，闭合开关S后，将滑动变阻器的滑片向左移动的过程中（）A．电流表示数变小B．电压表示数不变C．两表示数之比不变D．电阻R1的功率变小2．下列用电器利用电流热效应工作的是（）A．平板电脑B．智能手机C．电视机D．电热毯3．从发电站到用电地区，通常都有一段相当长的距离。

根据焦耳定律，目前采用高压输电的方式可以减少远距离输电中的电能损失，因为这样减小了输电线中的（）A．电压B．电流C．电阻D．通电时间4．将两只分别标有“6V 3W”和“3V 3W”的小灯泡L1和L2串联接在电源电压恒为6V的电路中，设两只小灯泡电阻不变，则（）A．两只小灯泡的电阻之比R1:R2＝2:1B．两只小灯泡的实际功率之比P1:P2＝4:1C．小灯泡L1可以正常发光D．电路消耗的总功率为3W5．我国对超导体新材料的研究被收录在《改革开放先锋创新发展引擎﹣﹣中国科学院改革开放四十年》一书中，并高居榜首。

超导现象指的是某些物质在很低的温度时，如铝在﹣271.76℃以下，铅在﹣265.95℃以下，电阻就变成了0。

假如某种超导体新材料已经可以在常温下使用，你认为这种材料最适合用来做（）A．保险丝B．电炉丝C．输电导线D．灯丝6．如图所示是定值电阻R和小灯泡L的U﹣I图像，下列依据图像信息的判断正确的是（）A．当通过R的电流为0.1A时，它两端的电压为1VB．当L两端电压为2.5V时，其电阻为10ΩC．将R和L串联，若电流为0.3A，则电路消耗的总功率为0.6WD．将R和L并联，若电压为1V，则电路的总电流为0.4A7．如图所示的仪表装在家庭电路中，它是用来测量整个家庭电路中所有用电器在一段时间内消耗的（）A．电能B．电流C．电功率D．电压8．如图所示，电源电压保持12V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大阻值R=60Ω。

第十八章电功率综合应用电热综合计算问题1．火锅是人们比较喜欢的一种饮食方式，如图为小明家使用的一款电火锅工作电路的原理图。

它有高、中、低三个加热档位，旋钮开关可以分别置于“0和1”、“1和2”、“2和3”或“3和4”接线柱。

正常工作时，低温档功率为高温档功率的15，R 1为242Ω，R2为60.5Ω．（忽略温度对电阻的影响）（1）请指出开关置于什么接线柱时，火锅处于低温档？（2）R3的阻值是多少欧姆？电火锅处于低温档正常工作时，在1分钟内产生的热量是多少焦耳？（3）小明关闭家中的其他用电器，只让电火锅独立工作，用高温档加热汤液2分钟，电能表的表盘转了81转。

请通过计算判断此时电火锅是否正常工作？[电能表的铭牌上标有3000r/（kW•h）]2．图甲是一款紫砂电饭锅，图乙是其简化电路图，部分参数如表所示，R1、R2是电热丝，已知R1的阻值为55Ω．求：甲乙（1）将锅内1L的水从20℃加热到70℃，水吸收的热量。

【c水=4.2×103J/（kg•℃），ρ水=1.0×103kg/m3】（2）电热丝R2的阻值。

（3）若不计热量损失，将2.2kg的粥用高温挡加热5min，粥升高的温度。

【取c粥=4.0×103J/（kg•℃）】额定电压220V电功率高温挡 1 320 W中温挡880 W低温挡440 W3．如图为某品牌电饭煲的工作电路示意图，开关S可以同时与a、b相连，或只与c相连（红灯，绿灯为指示打，不计电阻）。

该电饭煲具有加热、保温功能，在加热挡时总功率为1540W，在保温挡时的总功率为55W。

请根据以上信息解答下列问题：（1）将开关s与a、b相连时，＿＿＿＿发光（选填“红灯”或“绿灯”），此时电饭煲处于＿＿＿＿状态（选填“加热”或“保温”）（2）电饭煲处于加热状态时，R的电功率为P1；处于保温状态时，R的电功率为P2，P1：P2=400∶1．请计算电阻R1的阻值。

（3）如果在不改变原来保温挡和加热当电功率的基础上，要增加一个更大功率的挡位来迅速加热物体，请设计出1种方案，并用简要的文字说明（也可配合作图说明）4．如图所示，是某型号的爆米花机的电路图，该爆米花机具有制作和保温功能。

人教版九年级物理第十八章电功率、电热的综合计算（含答案）类型1电热器为载体的电、热综合计算1．某中学学生公寓新安装了即热式电热水器，解决了学生日常饮水需要．图表为该电热水器的部分技术参数．容积(L)(1)该电热水器正常工作时的电流是多少安培？(2)该电热水器贮满初温为20 ℃的水后，在一标准大气压下将其烧开，则在此过程中该电热水器消耗的电能是多少焦耳？[假设电能全部转化为内能，c水＝4.2×103 J/(kg·℃)](3)忽略温度对电热水器电阻的影响，若在实际电压为210 V情况下的工作，该电热水器的实际功率是多少瓦？2．某品牌家用电熨斗的电路如图甲所示，额定电压为220 V、最大功率为440 W，发热部分由调温电阻R和定值电阻R0组成，调温电阻R是可变电阻，其最大阻值为110 Ω.电阻值均不受温度影响．(1)定值电阻R0的阻值是多大？(2)该电熨斗工作时的最小功率多大？此时通过电路的电流是多大？(3)假设电熨斗每秒钟散发的热量Q跟电熨斗温度t的关系如图乙所示，请分析得出电熨斗工作时温度的调节范围．类型2电热器档位问题的分析3．(多选)如图是某家用电热器内部电路结构图，其中R1、R2为加热电阻丝(R1>R2)．下列关于电阻丝的四种连接方式，可使电热器提供不同的发热功率，其中大小说法正确的是()A．甲的连接方式发热功率最小B．乙的连接方式发热功率最小C．丙的连接方式发热功率最大D．丁的连接方式发热功率最大4．某工厂开发研制了一种高、中、低三档家用电火锅，观察其内部结构发现是由两个相同的发热电阻丝构成．改变档位就是改变电热丝连入电路的方式．研究发现：旋动开关，当转换开关在中档位置时，发热功率为600 W，这时只有一个电阻丝连入电路．那么，当转换开关分别处于高、低两档位置时，其发热功率分别为________W和________W.5．某型号的电饭锅有两档，其原理如图所示，电阻R1＝44 Ω.当开关S闭合时，电饭锅处于高温档，当开关S断开时，电饭锅处于焖饭、保温档，焖饭、保温时电饭锅的功率为高温档功率的0.02倍，求：(1)高温档的功率；(2)焖饭、保温时电路中的电流；(3)电阻R2的阻值．6．如图所示，是一种煲汤用的电热锅工作原理图，调节切换开关可以使电热锅处于“关、高温、自动、保温”四种工作状态，温控器的作用是当水沸腾后能自动断电一段时间，其中R1＝605 Ω，R2＝96.8 Ω，电热锅的部分参数如下表所示．(1)电热锅处于保温档正常工作时，锅内的水温度始终不变，则该电热锅的散热功率是多少？(2)电热锅处于高温档(切换开关接“1”)正常工作时，在标准大气压下高温加热2 kg的水，10 min内消耗多少电能？设散热功率不变，水的初温为75 ℃，则加热10 min后水的最终温度是多少？[c水＝4.2×103 J/(kg·℃)]类型3综合提升7.“节能减排”是当今社会的主题，充分利用太阳能是当今社会发展的需要．太阳能热水器已经走进千家万户，如图所示是小佳家的太阳能热水器．它在晴天利用太阳能集热，在阴雨连绵的天气，则用标有“220 V 2 000 W”字样的电热管对水加热．(1)该太阳能热水器的容积为0.12 m3，当水箱装满水时，水的质量是多少？(水的密度为1.0×103 kg/m3)(2) 该热水器电热管正常工作时的电阻是多大？(3)利用太阳能将满箱水的温度从25 ℃加热到75 ℃，水吸收的热量是多少？[水的比热容为4.2×103 J/(kg·℃)](4)如用电热管给水加热，加热的效率为84%，则电热管把满箱水的温度从25 ℃加热到75 ℃需要消耗多少电能？这些电能可供“220 V40 W”的电灯正常工作多长时间？参考答案1．(1)电流I ＝P/U ＝9 680 W/220 V ＝44 A ；(2)电能W ＝Q ＝cmΔt ＝4.2×103J/(kg·℃)×50×10－3 m 3×1.0×103 kg/m 3×(100 ℃－20 ℃)＝1.68×107 J ；(3)P 实∶P 额＝U 2实∶U 2额，即P 实∶9 680 W ＝(210 V)2∶(220 V)2，解得P 实＝8 820 W ．2.(1)当调温电阻R ＝0时，电熨斗的电功率最大，根据P ＝U 2R 可得：R 0＝U 2P ＝（220 V ）2440 W ＝110 Ω；(2)当调温电阻R ＝110 Ω时，电熨斗的电功率最小，此时通过电路的电流：I ＝UR ＋R 0＝220 V110 Ω＋110 Ω＝1 A ，电熨斗的最小电功率：P′＝UI ＝220 V ×1 A ＝220 W ；(3)由图乙可知：当电熨斗功率是440 W 时，温度最高为200 ℃；当功率是220 W 时，温度最低为90 ℃；故电熨斗工作时温度的调节范围为90～200 ℃.3.BD4.1 200 3005.(1)P 高温＝U 2R 1＝（220 V ）244 Ω＝1 100 W ；(2)当开关S 断开时，电饭锅处于焖饭、保温档，保温时电饭锅的功率为高温档功率的0.02倍，∴P 保温＝0.02 P 高温＝0.02×1 100 W ＝22 W ，I总＝P 保温U 总＝22 W 220 V ＝0.1 A ；(3)R 总＝U 总I 总＝220 V0.1 A＝2 200 Ω，R 2＝R 总－R 1＝2 200 Ω－44 Ω＝2 156 Ω.6.(1)因锅内水的温度始终不变，所以电热锅发热功率与散热功率相等，即P 散＝80 W ；(2)电热锅10 min 内消耗的电能W ＝P 加t ＝500 W ×10×60 s ＝3×105 J ，设水温变化了Δt ，根据能量守恒得(P 加－P 散)t ＝cmΔt ，代入数据有：(500 W －80 W)×10×60 s ＝4.2×103 J/(kg·℃)×2 kg ×Δt ，解得：Δt ＝30 ℃，t ＝t 0＋Δt ＝105 ℃，由此可知，水最终沸腾，即水的最终温度是100 ℃.7.(1)m ＝ρV ＝1.0×103 kg/m 3×0.12 m 3＝1.2×102 kg ；(2)R ＝U 2/P ＝(220 V)2/2 000 W ＝24.2 Ω；(3)Q 吸＝cmΔt ＝4.2×103 J/(kg·℃)× 1.2×102 kg ×(75－25)℃＝2.52×107 J ；(4)Q 消＝ Q 吸/η＝2.52×107 J/84%＝3.00×107 J ，t ＝W/P ＝ Q 消/P ＝3.00×107 J/40 W ＝7.5×105 s ＝208.33 h.。

九年级物理全册第十八章《电功率》综合练习题-人教版（含答案）一．选择题（共45分）1．如图是一个能吹冷、热风的电吹风的简化电路。

当它接入家庭电路时，下列分析正确的是（）A．只闭合开关S1，只有电动机工作，电吹风吹出的是热风B．只闭合开关S2，只有电热丝工作，电吹风不吹风C．同时闭合开关S1和S2，电热丝和电动机同时工作，电吹风吹出的是热风D．电吹风吹出热风的过程中，电能全部转化为内能2．小灯泡的I﹣U图像如图甲所示，将它与定值电阻R并联，如图乙所示，闭合开关S1，电流表的示数为0.2A；再闭合开关S2，电流表的示数增加了0.25A。

则（）A．定值电阻的阻值为8ΩB．灯泡功率为5WC．电源电压为5V D．电路总功率为0.9W3．如图分别是小明家上月初和月末的电能表的表盘，表盘上“1600imp/（kW•h）”表示每消耗1kW•h的电能指示灯闪烁1600次，断开其他用电器，只让电饭锅单独工作2min，指示灯闪烁32次。

下列选项正确的是（）A．小明家干路中的电流不得超过10AB．小明家上月消耗的电能为911kW•hC．小明家使用的电饭锅消耗的电能为0.02kW•h，合7.2×104JD．指示灯每小时闪烁1600次4．在探究“导体中的电流与电压关系”的实验中，得到了甲、乙两个元件电流与电压的数据，通过整理绘制出了如图所示的图像。

据图像分析，下列判断正确的是（）A．通过甲元件中的电流与两端的电压成反比B．乙元件两端的电压越大，电阻越大C．将甲、乙两元件串联起来接到总电压3V电路中，通过甲、乙元件的电流为0.2AD．甲、乙元件并联后，接到2V的电压下，甲、乙电功率之比是1：2 5．如图甲所示的电路中，R为光敏电阻，其电阻值随光照强度的变化如图乙所示。

当开关S闭合，光照强度逐渐增强时，下列判断中正确的是（）A．电流表和电压表示数都变大，灯L的功率变大B．电流表和电压表示数都变小，灯L的功率变小C．电压表示数变小，电流表示数变大，灯L的功率变大D．电压表示数变大，电流表示数变小，灯L的功率变小6．在“探究电流通过导体产生的热量与哪些因素有关”的实验中，某同学采用了如图甲、乙所示的实验装置（两个透明容器中封闭着等量的空气）。
