单点交叉口信号控制

单点交叉口信号控制

单点交叉口信号控制——交通管理与控制作业课本例题8-6：高峰小时流量系数PHF为0。

85，设计目标v/c为0。

90，驾驶者的反应时间为1。

0s，所有进口道的坡度均为0，东、西进口道设计到达车速限制为60km/h,南、北进口道设计到达车速限制为40km/h，无行人过街流量。

试分别采用对称式左转保护相位和早启迟断控制为该交叉口进行信号控制方案设计，并计算交叉口的各进口车道组的通行能力与延误。

讨论当东西向交叉口采用直行右转共享车道时的情况。

解答：1、采用对称式左转保护相位1）信号控制方案设计步骤1：交叉口渠化设计与相位方案设计首先分析各进口的车道功能划分情况。

从交叉口的几何示意图可以看出，东西两个进口方向都向左和向右分别拓宽出了车道,形成了5个进口车道.因此有条件设置左转专用车道和右转专用车道.南进口和北进口仅设有两条车道，注意到这两个进口方向的右转车流量与左转车流量都很低,且交叉口无行人过街流量，因此无需设置右转专用车道和左转专用车道，可采用一条直行左转合用车道和一条直行右转合用车道的形式组成一个车道组。

接下来分析各进口道是否需要设置左转保护相位。

按照规定给出的左转保护相位判别条件对各进口逐一进行判断：东进口：,但,需设置左转保护相位西进口:，需要设置左转保护相位南进口:，无需设置左转保护相位北进口：，无需设置左转保护相位东西进口采用对称式左转保护相位。

于是交叉口的相位设计方案初步确定为下:相位一：东西左转保护相位相位二:东西直行右转相位相位三：南北直行、左转和右转相位步骤2:各车道组直行当量计算查表可获得各进口道各转向车流的直行当量系数，计算得出各车道组的直行车流当量.进口方向转向流量直行当量系数直行当量车道组直行当量平均单车道直行当量东进口左转150 1。

05 158 158 158 直行1000 1。

00 1000 1000 334 右转250 1。

18 295 295 295西进口左转300 1。

单点控制

单点控制

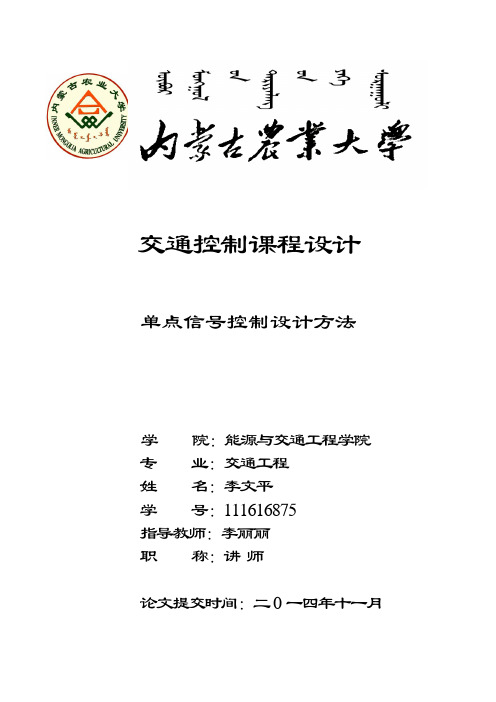

交通控制课程设计单点信号控制设计方法学院：能源与交通工程学院专业：交通工程姓名：李文平学号：111616875指导教师：李丽丽职称：讲师论文提交时间：二0一四年十一月摘要城市交通控制系统是提高城市交通运行效率的重要途径之一，也是城市交通现代化、智能化的重要标志。

本文以单点信号控制理论进行信号分配，其中以Webster的方法为基础，运用ARRB方法对以往的不符合现代交通的分配方式进行了改进，使其更加符合交通环境。

以信号配时参数优化作为研究内容进行深入细致的研究。

对周期时长、绿信比、最小绿灯时间、等主要配时参数的常用优化目标、优化方法及模型进行了对比分析。

表明基于Webster的ARRB法更加符合现在城市交通控制。

关键字：交通控制信号配时单点信号控制AbstractUrban traffic control system is one important way to improve the efficiency of urban transport, but also an important symbol of modern urban transport, intelligent. In this paper, the theory of single-point signal control signal distribution, which Webster's method is based on the use of the method of allocation ARRB conventional modern traffic does not meet improved to make it more in line with the traffic environment. When the signal timing parameters to optimize the content as a research intensive research. Long period of time, green ratio, the minimum green time when other major parameters used with optimization goals, optimization methods and models were compared. Show based on Webster's ARRB law more in line with current urban traffic control.Keywords: traffic control signals with single-point signal control目录第1章、绪论 (1)1.1.研究背景及意义 (1)1.1.1.研究背景 (1)1.1.2研究意义 (1)1.2交通控制的发展史 (2)1.3国内外研究现状 (3)1.3.1国外研究现状 (3)1.3.2国内研究现状 (4)第 2 章、单点信号控制基本理论 (4)2.1.单点信号控制基本参数 (4)2.2.交通流理论的基本参数 (5)2.3.参数间关系 (6)2.3.1.速度和密度的关系 (6)2.3.2.流量和速度的关系 (6)2.3.3.流量和速度的关系 (7)2.4交通信号控制效果评价指标 (7)2.4.1延误 (7)2.4.2 通行能力和饱和度 (7)2.4.3.排队长度 (7)2.5小结 (7)第三章、单点信号控制方法 (8)3.1、概述 (8)3.2信号配时设计 (8)3.2.1、最佳信号周期设计（基于TRRL法的ARRB法） (8)3.2.2、绿灯时间 (9)3.3、小结 (10)第四章、实例分析 (10)4.1、数据采集 (10)4.2、数据分析计算 (12)第五章、全文总结与展望 (14)第1章、绪论1.1.研究背景及意义1.1.1.研究背景近几年来,由于我国经济迅猛发展以及城市化进程快速推进,人们对交通的需求也越来越大,导致了交通需求与城市道路交通设施之间形成尖锐矛盾。

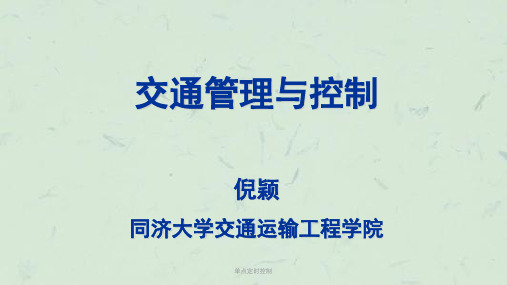

单点定时控制课件
