模拟电子技术基础测试题及参考答案一、单选题（共50题，每题1分，共50分）1、贴片电阻的封装是:( )A、0805B、SOT-23C、TO-92D、以上都正确正确答案：A2、引起直接耦合放大器零点漂移的因素很多，其中最难控制的是( )A、电源电压的变化B、元器件的对称性C、电路中电容和电阻数值的变化D、半导体器件参数的变化正确答案：D3、某多级放大电路由三级基本放大器组成，已知每级电压放大倍数为Au，则总的电压放大倍数为( )A、3AuB、Au3C、AuD、以上答案均不正确正确答案：B4、乙类推挽功率放大电路的静态工作点在三极管的( )边缘。

A、放大区B、截止区C、饱和区D、截止区与饱和区正确答案：B5、直流放大器中的级间耦合通常采用( )A、阻容耦合B、直接耦合C、电感抽头耦合D、变压器耦合正确答案：B6、下列关于三极管S8050的性质描述对的是 ( )A、锗材料NPN型B、硅材料NPN型C、硅材料PNP型D、锗材料PNP型正确答案：B7、元件引脚的剪脚高度为( )。

A、0.5MM以下B、0.5-2.5MMC、2.5MM以上D、无所谓，没关系正确答案：B8、下列集成稳压器,不能实现稳压输出+9 V的是( )A、CW7909B、CW317C、CW117D、CW7809正确答案：A9、由NPN型管构成的基本共射放大电路，输入是正弦信号,若从示波器显示的输出信号波形发现顶部(正半周)削波失真,则该放大电路产生了( )失真。

A、截止B、放大C、饱和D、无法确定正确答案：C10、把电动势是 1.5伏的干电池以正向接法直接接到一个硅二极管的两端，则该管( )A、击穿B、被烧坏C、电流基本正常D、电流为零正确答案：C11、多级放大电路各级的电压增益分别是：10dB、20 dB、30 dB，则电压总增益是( )。

A、0 dBB、30 dBC、60 dBD、6000 dB正确答案：C12、在单级射极输出器中,输人电压信号和输出电压信号的相位是( )A、同相B、相差90° D .相差270°C、反相正确答案：A13、CW7900系列稳压器的1脚为 ( )A、公共端B、输出端C、输入端D、调整端正确答案：A14、电烙铁焊接完成后与被焊体约( )度角移开A、90B、30C、60D、45正确答案：D15、下列关于电感线圈描述正确是( )A、线圈中通直流电流会产生磁场B、电感线圈中的电流能发生突变C、线圈中会产生一定的自感电动势，增强电流的变化D、电感线圈的品质因素越高，损耗越大正确答案：D16、当晶体二极管的PN结导通后，则参加导电的是 ( )A、少数载流子B、多数载流子C、既有少数载流子又有多数载流子D、以上答案均不正确正确答案：C17、下列关于变压器表述不正确的是 ( )。

《模拟电子技术》模拟试题一一、填空题：（每空1分共40分）1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。

2、漂移电流是（温度）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。

3、所谓理想二极管，就是当其正偏时，结电阻为（0 ），等效成一条直线；当其反偏时，结电阻为（无穷），等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。

5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。

6、当温度升高时，晶体三极管集电极电流Ic（变小），发射结压降（不变）。

7、三极管放大电路共有三种组态分别是（共基）、（共射）、（共集）放大电路。

8、为了稳定三极管放大电路的静态工作点，采用（电压并联）负反馈，为了稳定交流输出电流采用（串联）负反馈。

9、负反馈放大电路和放大倍数AF=（1/（1/A+F）），对于深度负反馈放大电路的放大倍数AF=（1/ F ）。

10、带有负反馈放大电路的频带宽度BWF=（）BW，其中BW=（），（）称为反馈深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称为（）信号。

12、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互补功率放大器。

13、OCL电路是（）电源互补功率放大电路；OTL电路是（）电源互补功率放大电路。

14、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻（）等特点，所以常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）电路中。

16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信号是运载信息的工具，称为（）。

17、模拟乘法器输出与输入的关系式是U0=（），电路符号是（）。

二、选择题（每空2分共30分）1、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须（），它的稳压值Uz才有导通电流，否则处于（）状态。

模拟电子技术基础复习题图 1图 2一、填空题1、现有基本放大电路：①共射放大电路 ④共源放大电路②共基放大电路 ③共集放大电路一般情况下，上述电路中输入电阻最大 的电路是 ③ ，输入电阻最 ，频带最宽 的电路是 ；只能放大电流，小 的电路是②，输出电阻最小 的电路是③② ；既能放大电流，又能放大电压 的电路是 ①不能放大电压 的电路是 ③；只能放大电压，不能放大电流 的电路是②。

2、如图 1所示电路中，已知晶体管静态时 B- E 间电压为 U ，电流放大系BEQ数为β，B- E 间动态电阻为 r 。

填空：beV CC U BEQ（ 1）静态时， I 的表达式为BQ， I 的表达式为CQI BQR BI CQ I BQ；，U 的表达式为CEQU CEQ V CC I R C CQR L （2）电压放大倍数 的表达式为A u，输入电阻 的表达式为r be，输出电阻 的表达式为R R // r be R R ；0 Ci B（3）若减小 R ，则 I 将 A ，r 将 C ，将 C ，R 将iC ，A B CQ bc u R 将 B 。

oA.增大B.不变C.减小当输入电压不变时， R 减小到一定程度，输出将产生 BA 失真。

A.饱和B.截止 3、如图 1所示电路中，（1）若测得输入电压有效值为 10mV ，输出电压有效值为 1.5V ，则其电压放 大倍数 = 150 ；若已知此时信号源电压有效值为 20mV ，信号源内阻A u为 1k Ω，则放大电路 的输入电阻 R = 1 。

i（2）若已知电路空载时输出电压有效值为 1V ，带 5 k Ω负载时变为 0.75V ， 则放大电路 的输出电阻 Ro（3）若输入信号增大引起电路产生饱和失真，则可采用将 R BRc 减小 的方法消除失真；若输入信号增大使电路既产生饱和失真又产生 1.67。

增大或将截止失真，则只有通过设置合适 的静态工作点 的方法才能消除失真。

模拟电子技术基础课后答案(完整版)第一章简介1.描述模拟信号和数字信号的区别。

模拟信号是连续变化的信号，可以表示任意数值；数字信号是离散变化的信号，只能表示有限的数值。

2.简要介绍电子技术的分类和应用领域。

电子技术可以分为模拟电子技术和数字电子技术。

模拟电子技术主要应用于信号处理、放大、调制、解调等领域；数字电子技术主要应用于数字电路设计、逻辑运算、通信、计算机等领域。

第二章电压电流基本概念1.定义电压和电流，并给出它们的单位。

电压（V）是电势差，单位为伏特（V）；电流（I）是电荷通过导体的速率，单位为安培（A）。

2.列举常见的电压源和电流源。

常见的电压源有电池、发电机、电源等；常见的电流源有电流表、发电机、电源等。

3.简述欧姆定律的定义和公式。

欧姆定律规定了电压、电流和电阻之间的关系。

根据欧姆定律，电流等于电压与电阻之间的比值，即I=V/R，其中I为电流，V为电压，R为电阻。

第三章电阻与电阻电路1.简述电阻的定义和单位。

电阻是指导体对电流的阻碍程度，单位为欧姆（Ω）。

2.串联电阻和并联电阻的计算方法是什么？给出示意图。

–串联电阻的计算方法是将所有电阻值相加，即R= R1 + R2 + … + Rn，其中R为总电阻，R1、R2、…、Rn为各个电阻值。

–并联电阻的计算方法是将所有电阻的倒数相加，再取倒数，即1/R= 1/R1 + 1/R2 + … + 1/Rn，其中R为总电阻，R1、R2、…、Rn为各个电阻值。

串联和并联电阻示意图3.简述电压分压原理并给出示意图。

电压分压原理指的是当在一个电阻网络中，多个电阻串联，电压将按照电阻值的比例分配给各个电阻。

电压分压原理示意图第四章电容与电容电路1.简述电容的定义和单位。

电容是指导体上储存电荷的能力，单位为法拉（F）。

2.串联电容和并联电容的计算方法是什么？给出示意图。

–串联电容的计算方法是将所有电容的倒数相加，再取倒数，即1/C= 1/C1 + 1/C2 + … + 1/Cn，其中C为总电容，C1、C2、…、Cn为各个电容值。

精品行业资料，仅供参考，需要可下载并修改后使用！第七章信号的运算和处理自测题一、判断下列说法是否正确，用“√”或“×”表示判断结果。

（1）运算电路中一般均引入负反馈。

（）（2）在运算电路中，集成运放的反相输入端均为虚地。

（）（3）凡是运算电路都可利用“虚短”和“虚断”的概念求解运算关系。

（）（4）各种滤波电路的通带放大倍数的数值均大于1。

（）解：（1）√（2）×（3）√（4）×二、现有电路：A. 反相比例运算电路B. 同相比例运算电路C. 积分运算电路D. 微分运算电路E. 加法运算电路F. 乘方运算电路选择一个合适的答案填入空内。

（1）欲将正弦波电压移相＋90O，应选用。

（2）欲将正弦波电压转换成二倍频电压，应选用。

（3）欲将正弦波电压叠加上一个直流量，应选用。

（4）欲实现A u＝－100的放大电路，应选用。

（5）欲将方波电压转换成三角波电压，应选用。

（6）欲将方波电压转换成尖顶波波电压，应选用。

解：（1）C （2）F （3）E （4）A （5）C （6）D三、填空：（1）为了避免50Hz电网电压的干扰进入放大器，应选用滤波电路。

（2）已知输入信号的频率为10kHz～12kHz，为了防止干扰信号的混入，应选用滤波电路。

（3）为了获得输入电压中的低频信号，应选用滤波电路。

（4）为了使滤波电路的输出电阻足够小，保证负载电阻变化时滤波特性不变，应选用滤波电路。

解：（1）带阻（2）带通（3）低通（4）有源四、已知图T7.4所示各电路中的集成运放均为理想运放，模拟乘法器的乘积系数k 大于零。

试分别求解各电路的运算关系。

图T7.4解：图（a ）所示电路为求和运算电路，图（b ）所示电路为开方运算电路。

它们的运算表达式分别为I3142O 2O43'O 43I 12O2O1O I343421f 2I21I1f O1 )b (d 1)1()( )a (u R kR R R u ku R R u R R u R R u t u RCu u R R R R R R R u R u R u ⋅=⋅-=-=-=-=⋅+⋅+++-=⎰∥习题本章习题中的集成运放均为理想运放。

第三部分 习题与解答习题1客观检测题一、填空题1、在杂质半导体中，多数载流子的浓度主要取决于掺入的 杂质浓度 ，而少数载流子的浓度则与 温度 有很大关系。

2、当PN 结外加正向电压时，扩散电流 大于 漂移电流，耗尽层 变窄 。

当外加反向电压时，扩散电流 小于 漂移电流，耗尽层 变宽 。

3、在N 型半导体中，电子为多数载流子， 空穴 为少数载流子。

二．判断题1、由于P 型半导体中含有大量空穴载流子，N 型半导体中含有大量电子载流子，所以P 型半导体带正电，N 型半导体带负电。

（ × ）2、在N 型半导体中，掺入高浓度三价元素杂质，可以改为P 型半导体。

（ √ ）3、扩散电流是由半导体的杂质浓度引起的，即杂质浓度大，扩散电流大；杂质浓度小，扩散电流小。

（× ）4、本征激发过程中，当激发与复合处于动态平衡时，两种作用相互抵消，激发与复合停止。

（ × ）5、PN 结在无光照无外加电压时，结电流为零。

（ √ ）6、温度升高时，PN 结的反向饱和电流将减小。

（ × ）7、PN 结加正向电压时，空间电荷区将变宽。

（× ）三．简答题1、PN 结的伏安特性有何特点？答：根据统计物理理论分析，PN 结的伏安特性可用式)1e (I I T V Vs D -⋅=表示。

式中，I D 为流过PN 结的电流；I s 为PN 结的反向饱和电流，是一个与环境温度和材料等有关的参数，单位与I 的单位一致；V 为外加电压； V T =kT/q ，为温度的电压当量（其单位与V 的单位一致），其中玻尔兹曼常数k .J /K -=⨯2313810，电子电量)(C 1060217731.1q 19库伦-⨯=，则)V (2.11594T V T =，在常温（T=300K ）下，V T =25.875mV=26mV 。

当外加正向电压，即V 为正值，且V 比V T 大几倍时，1eTV V>>，于是TV V s eI I ⋅=，这时正向电流将随着正向电压的增加按指数规律增大，PN 结为正向导通状态.外加反向电压，即V 为负值，且|V|比V T 大几倍时，1eTV V <<，于是s I I -≈，这时PN 结只流过很小的反向饱和电流，且数值上基本不随外加电压而变，PN 结呈反向截止状态。

第一章 半导体基础知识自测题一、（1）√ （2）× （3）√ （4）× （5）√ （6）×二、（1）A （2）C （3）C （4）B （5）A C三、U O1≈1.3V U O2＝0 U O3≈－1.3V U O4≈2V U O5≈2.3V U O6≈－2V 四、U O1＝6V U O2＝5V五、根据P CM ＝200mW 可得：U CE ＝40V 时I C ＝5mA ，U CE ＝30V 时I C ≈6.67mA ，U CE＝20V 时I C ＝10mA ，U CE ＝10V 时I C ＝20mA ，将改点连接成曲线，即为临界过损耗线。

图略。

六、1、V2V mA6.2 A μ26V C C CC CE B C bBEBB B =-====-=R I U I I R U I βU O ＝U CE ＝2V 。

2、临界饱和时U CES ＝U BE ＝0.7V ，所以Ω≈-====-=k 4.45V μA6.28mA86.2V BBEBB b CB c CESCC C I U R I I R U I β七、T 1：恒流区；T 2：夹断区；T 3：可变电阻区。

习题1.1（1）A C （2）A （3）C （4）A1.2不能。

因为二极管的正向电流与其端电压成指数关系，当端电压为 1.3V 时管子会因电流过大而烧坏。

1.3 u i 和u o 的波形如图所示。

tt1.4 u i 和u o 的波形如图所示。

1.5 u o 的波形如图所示。

1.6 I D ＝（V －U D ）/R ＝2.6mA ，r D ≈U T /I D ＝10Ω，I d ＝U i /r D ≈1mA 。

1.7 （1）两只稳压管串联时可得1.4V 、6.7V 、8.7V 和14V 等四种稳压值。

（2）两只稳压管并联时可得0.7V 和6V 等两种稳压值。

1.8 I ZM ＝P ZM /U Z ＝25mA ，R ＝U Z /I DZ ＝0.24～1.2k Ω。

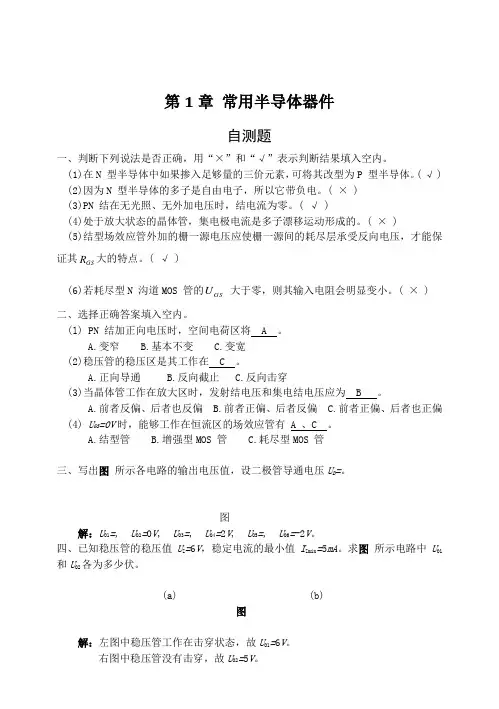

第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。

(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。

( √)(2)因为N 型半导体的多子是自由电子，所以它带负电。

( × )(3)PN 结在无光照、无外加电压时，结电流为零。

( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。

( × )(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保R大的特点。

( √ )证其GSU大于零，则其输入电阻会明显变小。

( × )(6)若耗尽型N 沟道MOS 管的GS二、选择正确答案填入空内。

(l) PN 结加正向电压时，空间电荷区将 A 。

A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。

A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。

A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有 A 、C 。

A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图所示各电路的输出电压值，设二极管导通电压U D=。

图解：U O1=, U O2=0V, U O3=, U O4=2V, U O5=, U O6=-2V。

四、已知稳压管的稳压值U Z=6V，稳定电流的最小值I Zmin=5mA。

求图所示电路中U O1和U O2各为多少伏。

(a) (b)图解：左图中稳压管工作在击穿状态，故U O1=6V。

右图中稳压管没有击穿，故U O2=5V。

五、电路如图所示，V CC =15V ，=100，U BE =。

试问：(1)R b =50k 时，U o=?(2)若T 临界饱和，则R b =?解：(1)26BB BEB bV U I A R μ-==，2.6C B I I mA β==,2O CC C c U V I R V =-=。

一、在括号内用“√”或“×”表明下列说法是否正确。

(1I)只有电路既放大电流又放大电压，才称其有放大作用；( )(2)可以说任何放大电路都有功率放大作用；( )(3)放大电路中输出的电流和电压都是有由有源元件提供的；( )(4)电路中各电量的交流成分是交流信号源提供的；( )(5)放大电路必须加上合适的直流电源才能正常工作；( )(6)由于放大的对象象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都豪无变化；( )(7)只要是共射放大电路，输出电压的底部失真都是饱和失真。

( )【解答】(1)×。

放大的特征是功率的放大，电压电流其中一个或两个都放大都可称放大，但放大的前提条件是不能失真。

(2) √。

放大的特征就是功率的放大。

(3)×。

应该是由有源元件通过对输入信号的控制和转换得到的，而不是直接提供。

(4)×。

．(5) √。

设置合适的静态工作点。

(6)×。

任何稳态信号都可分解为若干正弦波的叠加。

(7)×。

二、试分析图T2．2所示各电路是否能够放大正弦交流信号，简述理由。

设图中所有电对交流信号均可视为短路。

，【解答1 (a)不能。

因为输人信号被VBB所影响。

(a)例1--3 为什么结型场效应管没有增强型的工作方式?能否用判别晶体管的简易方法来判别结型和绝缘栅型场效应管的三个电极?【解答】所谓增强型，即N沟道的场效应管必须在UGs>0的情况下才可能有导电沟道，P沟道的场效应管，必须在UGs<0的情况下才有导电沟道，在这两种情况下结型场效应管都将出现栅流，它不仅使场效应管失去了高输入电阻的特点，而且会造成管子损坏。

‘而对于绝缘栅型效应管，由于宦容易积累电荷形成高电压，以致造成击穿现象，所以不能用测晶体管的办法来检测。

对于结型场效应管，则可以用判定晶体管基极的方法判定它的栅极，但不能用判定集电极和发射极的方法来判断源极和漏极。

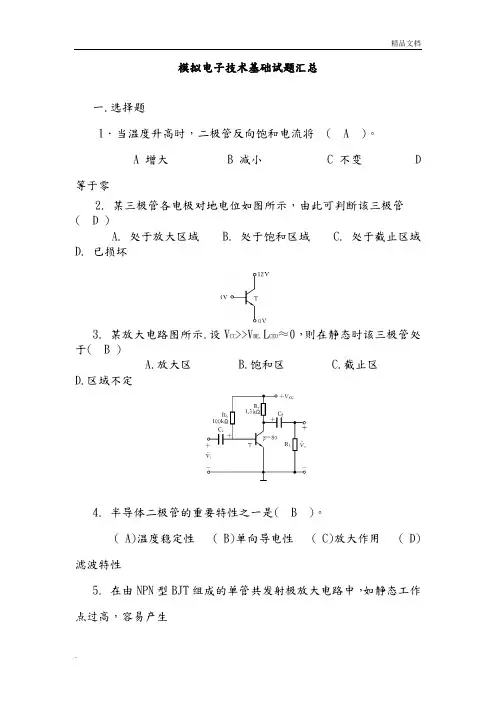

模拟电子技术基础试题汇总一.选择题1．当温度升高时，二极管反向饱和电流将 ( A )。

A 增大B 减小C 不变D 等于零2. 某三极管各电极对地电位如图所示，由此可判断该三极管( D )A. 处于放大区域B. 处于饱和区域C. 处于截止区域D. 已损坏3. 某放大电路图所示.设V CC>>V BE, L CEO≈0，则在静态时该三极管处于( B )A.放大区B.饱和区C.截止区D.区域不定4. 半导体二极管的重要特性之一是( B )。

( A)温度稳定性 ( B)单向导电性 ( C)放大作用 ( D)滤波特性5. 在由NPN型BJT组成的单管共发射极放大电路中，如静态工作点过高，容易产生( B )失真。

( A)截止失真 ( B)饱和v失真 ( C)双向失真 ( D)线性失真6.电路如图所示，二极管导通电压U D＝0.7V，关于输出电压的说法正确的是( B )。

A：u I1=3V，u I2=0.3V时输出电压为3.7V。

B：u I1=3V，u I2=0.3V时输出电压为1V。

C：u I1=3V，u I2=3V时输出电压为5V。

D：只有当u I1=0.3V，u I2=0.3V时输出电压为才为1V。

7.图中所示为某基本共射放大电路的输出特性曲线，静态工作点由Q2点移动到Q3点可能的原因是。

A：集电极电源+V CC电压变高B：集电极负载电阻R C变高C：基极电源+V BB电压变高D：基极回路电阻R b 变高。

8. 直流负反馈是指( C )A. 存在于RC耦合电路中的负反馈B. 放大直流信号时才有的负反馈C. 直流通路中的负反馈D. 只存在于直接耦合电路中的负反馈9. 负反馈所能抑制的干扰和噪声是( B )A 输入信号所包含的干扰和噪声 B. 反馈环内的干扰和噪声C. 反馈环外的干扰和噪声D. 输出信号中的干扰和噪声10. 在图所示电路中，A为理想运放，则电路的输出电压约为( A )A. －2.5VB. －5VC. －6.5VD. －7.5V11. 在图所示的单端输出差放电路中，若输入电压△υS1=80mV, △υS2=60mV,则差模输入电压△υid为( B )A. 10mVB. 20mVC. 70mVD. 140mV12. 为了使高内阻信号源与低阻负载能很好地配合，可以在信号源与低阻负载间接入( C )。

《模拟电子技术基础》习题及参考答案一、填空题：1.半导体中有自由电子和空穴两种载流子参与导电。

2.半导体中由漂移形成的电流是反向电流，它由少数载流子形成，其大小决定于温度，而与外电场无关。

3.PN结的P型侧接高电位，N型侧接低电位称为正向偏置（正偏），反之称为反向偏置（反偏）。

4.PN结最重要的特性是单向导电性，它是一切半导体器件的基础。

在NPN型三极管中，掺杂浓度最大的是发射区。

5.晶体三极管因偏置条件不同，有放大、截止、饱和三种工作状态。

6.晶体三极管的集电极电流Ic=βI B所以它是电流控制元件。

7.工作在放大区的晶体管，当IB 从10μA增大到20μA，IC从1mA增大到2mA，它的β为100，α为1。

8.通常晶体管静态工作点选得偏高或偏低时，就有可能使放大器的工作状态进入饱和区或截止区，而使输出信号的波形产生失真。

9.测得某正常线性放大电路中晶体管三个管脚x、y、z对地的静态电压分别为6.7伏、2.4伏、1.7伏，则可判断出x、y、z分别为三极管的集电（C）极、基（B）极、发射(E)极。

10.一只晶体管在放大电路中，用万用表测出管脚对地电压分别是：A脚为12伏，B脚为11.7伏，C脚为6伏，则该管为PNP型锗管，A为发射(E)极，B为基（B）极，C为集电（C）极。

11.稳压二极管工作在反向击穿区，主要用途是稳压。

12.稳压二极管稳压时是处于反向偏置状态，而二极管导通时是处于正向偏置状态。

13.晶体管电流放大系数是频率的函数，随着频率的升高而下降。

共基极电路比共射极电路高频特性好。

14.场效应管的输出特性曲线可分为三个区：分别是可变电阻区、恒流区、击穿区。

15.电子线路中常用的耦合方式有直接耦合和电容耦合。

16.通常把与信号源相连接的第一级放大电路称为输入级，与负载相连接的末级放大电路称为输出级，它们之间的放大电路称为中间级。

17.某放大电路空载输出电压为4V，接入3KΩ负载后，输出电压变为3V，该放大电路的输出电阻为1KΩ。

模拟电子技术基础第一章1.1 电路如题图1.1所示，已知)5sin i u t V ω=，二极管导通电压降D 0.7V U =。

试画出i u 和o u 的波形，并标出幅值。

解：通过分析可知：(1) 当37V i u .>时，37o u .V = (2) 当37V 37V i .u .-≤≤时，o i u u = (3) 当37V i u .<-时，37o u .V =- 总结分析，画出部分波形图如下所示：1.2 二极管电路如题图1.2所示。

（1）判断图中的二极管是导通还是截止？（2）分别用理想模型和横压降模型计算AO 两端的电压AO U 。

解：对于（a ）来说，二极管是导通的。

采用理想模型来说，6V AO U =- 采用恒压降模型来说，67V AO U .=-对于（c ）来说，二极管1D 是导通的，二极管2D 是截止的。

采用理想模型来说，0AO U = 采用恒压降模型来说，07V AO U .=-1.3 判断题图1.3电路中的二极管D 是导通还是截止？用二极管的理想模型计算流过二极管的电流D ?I =解：（b ）先将二极管断开，由KVL 定律，二极管左右两端电压可求出：25101515V 182255U .-⨯+⨯++左＝＝10151V 14010U ⨯+右＝＝故此二极管截止，流过的电流值为0D I ＝（c ）先将二极管断开，由KVL 定律，二极管左右两端电压可求出：151525V 255U .⨯+左＝＝，2252005V 182U ..-⨯+左＝＝10151V 14010U ⨯+右＝＝由于05V U U .-=右左，故二极管导通。

运用戴维宁定理，电路可简化为05327μA 153D .I ..==1.6 测得放大电路中六只晶体管的电位如题图1.6所示，在图中标出三个电极，并说明它们是硅管还是锗管。

解： T1: 硅管，PNP ，11.3V 对应b, 12V 对应e, 0V 对应cT2: 硅管，NPN ，3.7V 对应b, 3V 对应e, 12V 对应c T3: 硅管，NPN ，12.7V 对应b, 12V 对应e,15V 对应c T4: 锗管，PNP ，12V 对应b, 12.2V 对应e, 0V 对应c T5: 锗管，PNP ，14.8V 对应b, 15V 对应e, 12V 对应c T6: 锗管，NPN ，12V 对应b, 11.8V 对应e, 15V 对应c模拟电子技术基础 第二章2.2 当负载电阻L 1k R =Ω时，电压放大电路输出电压比负载开路（L R =∞）时输出电压减少20%，求该放大电路的输出电阻o r 。
