第二节抽油机悬点运动规律及悬点载荷一、教学目的了解抽油机悬点的运动规律，抽油机悬点静载和动载的计算方法以及最大载荷、最小载荷的位置及其计算值。
二、教学重点、难点教学重点：1悬点运动规律；2、载荷计算。
-| I *教学难点：1最大载荷和最小载荷的计算。
三、教法说明课堂讲授并辅助以多媒体课件展示相关的图形和动画。

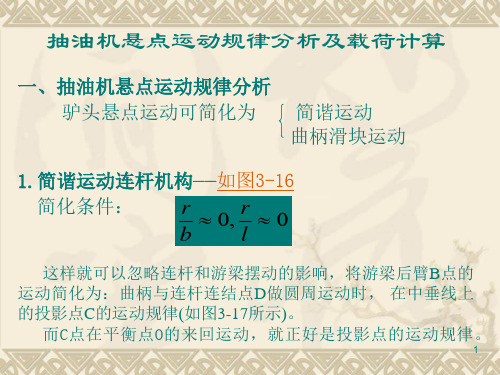

四、教学内容本节主要介绍两个方面的问题：1.抽油机悬点运动规律.2.抽油机悬点载荷计算.（一）抽油机悬点运动规律1、简化为简谐运动时悬点运动规律假设条件：r/l〜0、r/b〜0游梁和连杆的连接点B的运动可看做简谐运动，即认为B点的运动规律和D点做圆运动时在垂直中心线上的投影（C点）的运动规律相同。
则B点经过t时间（曲柄转角© ）时位移为:S B = r(1 cos ) = r(1 - cos t)■图3-13抽油机四连杆机构简图以下死点为坐标零点，向上为坐标正方向，则悬点A的位移为:a aSA=b S B = b r(i°S 7V A'S A,仙计dt bwA点的速度为:图3-14筒谐运动时悬点位移.速度、加遠度吨线7・丄■ A/ \〉等直4/y*\P>.!亠I 1L / 1*\iraA点的加速度为:W 2rcos t2、简化为曲柄滑块机构时悬点运动规律假设条件：° r门:14把B点绕游梁支点的弧线运动近似地看做直线运动，则可把抽油机的运动简化为曲柄滑块运动。
Dffl 曲柄滑块机构简图A 点位移:扎 21 aS A = r(1 - cos —sin )2 bA 点速度:(二)抽油机悬点载荷计算1、悬点所承受的载荷 (1)静载荷V A 严dtr (sina护2)bA 点加速度:W“；；2r(cosa 2S .2 max1802 (1十)图3-n 悬点加速度变化庙线1-按简谐运动计算：A 精确计算: 3-按曲柄滑块机构计算+ 扎cos2>) —bS 2(1 - )l am ax图3-氐悬点速度变化曲线1-按筒谐运动计算；A 精确计算; 3-按曲柄滑块机构计算包括：抽油杆柱载荷；作用在柱塞上的液柱载荷；沉没压力对悬点载荷的影响；井口回压对悬点载荷的影响。
新型抽油机载荷、扭矩计算公式及平衡调整方法一、抽油机载荷、扭矩计算公式1、双驴头抽油机:悬点最大载荷：P max =(P’液+ P’杆)×(1+Sn2/2390) kN悬点最小载荷：P min =P’杆（1-Sn2/1470）kN减速器曲柄轴最大扭矩：M max =0.22S（P max-P min）kN.m2、高原皮带式抽油机:悬点最大载荷：P max= P’液+ P’杆kN悬点最小载荷：P min = P’杆kN减速器输出轴最大扭矩：M max= 0.5R(P max-P min)=0.5R P’液kN.m平衡箱总配重：P配= 0.5(P max+P min) kN式中：P’液—抽油泵柱塞全断面上的液柱重力（沉没度太大时要考虑动液面深度），kN；☆P’液=ρf gLA Qρf—井液密度，t/m3；g—重力加速度（=9.81m/s2）；A Q—柱塞全断面积，m2；L——下泵深度，m；P’杆—抽油杆在井液中的重力，kN；☆P’杆=9.81×10-3L P杆（1-ρf/ρr）P杆—每米抽油杆在空气中的重量，kgρr—抽油杆密度（对钢杆ρr=7.85t/m3）ArrayS—冲程长度，m；n—冲程次数, min-1R—悬绳器驱动摩擦轮节圆半径，m；二、双驴头抽油机平衡调整双驴头抽油机安装前应根据油井井况和抽油机工况，初步估算平衡块的组合和平衡块的位置，以避免出现严重的不平衡现象。
投产后，应根据曲柄轴实际净扭矩情况，调整平衡，以保证抽油机在最佳状态下工作，现介绍两种平衡调整的计算方法。
1、安装前初步估算平衡（1）估算所需的平衡力矩M平（据已有数据选用三式之一）M平＝0.47×（P＇杆－B＋P＇液/2）×S千牛吨·米M平＝0.235×S×（Pmax+Pmin）千牛吨·米M平＝0.51×（|M上max|+|M下min|）千牛吨·米式中：P＇杆——抽油杆在油液中的重量（千牛吨）P＇液——动液面以上，泵柱塞全断面上液柱的重量（千牛吨）S——所用冲程长度（米）M上max，M下min分别为上、下冲程悬点负荷在曲柄轴上产生的载荷扭矩代数和的最大、最小值（千牛顿·米）P′杆＝q′LP′液＝r·F·e·g Pmax·M上max＝［Pmax －B］·TF100·M下min＝［Pmin －B］·TF280·式中：q′—每米抽油杆在油液中的重量（千牛顿）L—泵挂深度（米）r—油液密度（千克/米3）e—动液面至井口的深度（米）F—泵柱塞断面积（米2）g—重力加速度值：取g=9.8米/秒2B—抽油机结构不平衡力(千牛顿)，查抽油机铭牌或说明书的平衡力矩图解。
浅论定向井抽油机悬点最大载荷计算方法发表时间：2019-11-14T10:00:08.527Z 来源：《科学与技术》2019年第12期作者：张明凡[导读] 定向井悬点载荷的方法，其基本原理都是在井眼中取一小单元长度进行受力分析。
这种受力分析考虑了井斜对杆柱受力状况的影响，然后按整个抽油杆长度进行积分叠加来计算悬点载荷。
摘要：定向井悬点载荷的方法，其基本原理都是在井眼中取一小单元长度进行受力分析。
这种受力分析考虑了井斜对杆柱受力状况的影响，然后按整个抽油杆长度进行积分叠加来计算悬点载荷。
这种方法理论上比较科学、合理，但在实际应用中却比较繁琐，一般情况下必须借助计算机才能实现，而且在计算时必须具备准确的井斜资料。
这两个要求给现场操作带来了很大的不便。
能否在直井计算悬点载荷公式的基础上进行一定的修正，方便应用于现场计算，经过多井次抽油机悬点载荷的计算和现场实测示功图数据的分析，认为完全可以做到这一点。
关键词：定向井；悬点载荷；杆柱受力；经验系数修正近年来，由于钻井及采油技术的快速发展，定向井在油田中的应用越来越普遍。
特别是一些地理位置比较特殊的地区，利用定向井进行开发，大大降低了成本，方便了管理。
采油厂2018—2019年产能油井中定向井和直井相比，定向井具有复杂的井身剖面，抽油杆柱和液柱在其中的受力状况和直井有所不同。
所以，其悬点载荷的计算方法也应该有所区别。
定向井的载荷计算是一个相当复杂的问题。
目前所采用的方法是取井筒中一小单元进行受力分析，然后逐段叠加。
这一过程需要输入井斜数据后利用计算机辅助进行，在现场用中很不方便，且由于受各种因素的影响，其计算结果仍然是一个近似值。
通过对现场多口井实测载荷的分析比较认为，传统的直井载荷计算公式经过一定的经验系数修正后仍然可以应用于定向井载荷的近似计算。
1直井最大载荷计算最大载荷发生在抽油机的上冲程，主要由抽油杆的重量、液柱重量两大部分组成。
其次还有抽油杆及液体的惯性载荷、摩擦载荷(包括杆柱与油管的摩擦力、柱塞与衬套之间的摩擦力、液柱与油管之间的摩擦力)，另外还有井口回压(增加载荷)及沉没压力(减小载荷)的影响。
东北石油大学力学技能训练2015 年3月29日东北石油大学力学技能训练任务书课程力学技能训练题目CYJ12-3.6-73HB游梁式抽油机悬点运动分析及其载荷分析专业工程力学姓名董日治学号110403240128主要内容、基本要求、主要参考资料等将要进行的力学技能训练具体的内容、要求、参考资料如下：1.主要内容：（1）深入学习和研究常规型游梁式抽油机悬点运动分析及其载荷分析方面理论知识。
（2）利用所学的计算机基础知识独立完成编写出计算机程序并且上机进行相应计算。
（3）对于计算结果进行比较分析，通过反复计算，得到正确的计算结果。
（4）对于计算结果进行详细分析，得到相应的正确结论。
2.基本要求：（1）独立思考，刻苦钻研，掌握理论研究方法和熟练计算机操作技巧；（2）绘制出正确的指定型号游梁式抽油机悬点运动曲线及理论示功图；（3）撰写一份规范的2万字左右的力学技能训练报告。
3.主要参考资料：（1）东北石油大学电化教学中心.采油工艺实习用光盘. 1999.（2）董世民.抽油机设计计算与计算机实现[M].石油工业出版社.1987：11-21.（3）万仁博，罗英俊.采油技术手册（第四分册）[M].石油工业出版社.1993:36-52.完成期限2015.3.9-2015.3.29教师负责人专业负责人2015 年 3 月 5 日摘要采油是石油工程中重要的组成部分它的重要性不亚于钻井，钻井把石油和地面连通了，而采油才是把石油送到了地面。
而直接影响采油质量和进度的就是采油技术和设备。
随着抽油机制造技术的不断发展进步，自20世纪90年代后，陆续开发了不同形式的以节能为目的的抽油机，节能抽油机仍然属于普通式游梁式抽油机结构。
抽油机是抽油机—深井泵抽油系统中的主要地面设备。
游梁式抽油机主要由游梁-连杆-曲柄机构、减速箱、动力设备、辅助设备等四大部份组成。
工作时，动力机将高速旋转动动通过皮带和减速箱传给曲柄轴，带动曲柄轴做低速旋转运动，曲柄通过连杆经横梁带动游梁作上下往摆动，挂在驴头上的悬绳器便带动抽油杆作上下往复动动。
第二节 抽油机悬点运动规律及载荷分析一、游梁式抽油机悬点运动规律四连杆机构：以游梁支架轴和曲柄轴的连线为固定杆，以曲柄、连杆和游梁为三个活动杆所组成的四连杆机构。
如图3-21所示，抽油机在一个冲程中，悬点的速度和加速度不仅大小在变化，而且方向也在不断改变。
上冲程前半个冲程为加速运动，加速度方向向上；后半个冲程为减速运动，加速度方向向下。
下冲程前半个冲程为加速运动，加速度方向向下；后半个冲程为减速运动，加速度方向向上。
其最大速度发生在下、下冲程的中点，在上、下死点处速度为零；其最大加速度发生在上、下死点处，在上、下冲程的中点加速度为零。
上下死点处的最大加速度分别为：)1(220max lr s a +==ωϕ （3-12） )1(22max l r s a --==ωπϕ （3-13） 二、抽油机悬点载荷计算与分析（一）静载荷1．抽油杆柱载荷上冲程，悬点承受着整个抽油杆柱的重力为：g L f W s r r ρ= ＝Lg q r （3-21）对于多级抽油杆：g ┅L q L q W r r r )(2211++=式中 r W —— 抽油杆柱的重力，N ；r f —— 抽油杆的截面积，m 2；L —— 抽油杆柱的长度，m ；s ρ—— 抽油杆材料（钢）的密度，3/7850m kg s =ρ。
r q —— 每米抽油杆的平均质量，kg/m ；（可查表3-1）21r r 、q q —— 用多级组合杆柱时各级抽油杆柱的每米平均质量，kg/m ； 21、L L —— 用多级组合杆柱时各级抽油杆柱的长度，m 。
下冲程，作用在悬点上的杆柱载荷等于抽油杆柱的重力减去杆柱受到的浮力：g L f W l s r r )(ρρ-='或b W Lgb q W r r r ==' （3-23）式中 'r W —— 抽油杆柱在液体中的重力，N ；sl s b ρρρ-=――抽油杆的失重系数 l ρ—— 抽汲液体的密度，3/m kg ；当原油含水时，可用下式近似计算：w w w o l f f ρρρ+-=)1( （3-24）式中 o ρ—— 原油密度，3/m kg ；w ρ—— 水的密度，3/m kg ；w f —— 原油含水率，小数。
