神州数码路由交换配置命令（全）路由 ssh aaa authentication login ssh local aaa authentication enable default enable enable password 0 123456 username admin password 0 123456 ip sshd enable ip sshd auth-methodssh ip sshd auth-retries 5 ip sshd timeout 60 TELNETR1_config#aaa authentication login default local R1_config#aaaauthentication enable default enable R1_config#enable password0 ruijie R1_config#line vty 0 4 R1_config_line#loginauthentication default R1_config_line#password 0 cisco 方法2，不需要经过3A认证R1_config#aaa authentication login default none R1_config#aaa authentication enable default enable R1_config#enable password 0 cisco R1_config#line vty 0 4 R1_config_line#login authentication default CHAP认证单向认证，密码可以不一致R2_config#aaa authentication ppp test local R2_config#username R2 password 0 123456 R2_config_s0/2#enc ppp R2_config_s0/2#ppp authentication chap test R2_config_s0/2#ppp chap hostname R1 R1_config#aaa authentication ppp test local R1_config#username R1 password 0 123456 R1_config_s0/1#enc ppp R1_config_s0/1#ppp authentication chap test R1_config_s0/1#ppp chap hostname R2 pap认证双向认证，密码要求一致R2_config#aaa authentication ppp test local R2_config#username R2 password 0 123456 R2_config_s0/2#enc ppp R2_config_s0/2#pppauthentication pap test R2_config_s0/2#ppp pap sent-usernameR1 password 123456 R1_config#aaa authentication ppp test localR1_config#username R1 password 0 123456 R1_config_s0/1#enc ppp R1_config_s0/1#ppp authentication pap testR1_config_s0/1#ppp pap sent-username R2 password 123456 FR Router-A_config_s1/1#encapsulation frame-relay ！封装帧中继协议 Router-A_config_s1/1#frame-relay local-dlci 17 ！设置本地DLCI 号Router-A_config_s1/1# frame-relay intf-type dce ！配置FR的DCE Router-A_config_s1/1# frame-relay map 192.168.1.2 pvc 17 broadcast ！配置DLCI 与对端IP的映射Vrrp Int g0/4 vrrp 1 associate 192.168.20.254 255.255.255.0 vrrp 1 priority 120 设置优先级，为主 vrrp 1 preempt 开启抢占 vrrp 1 track interface Serial0/1 30 追踪上行接口，防止上行接口DOWN了，自动降低优先级Int g0/6 vrrp 1 associate 192.168.20.254 255.255.255.0 vrrp 1 priority 100 设置优先级，为备，默认为100 vrrp 1 preempt 开启抢占vrrp 1 track interface Serial0/2 30 追踪上行接口，防止上行接口DOWN了，自动降低优先级RIP 验证，只有V2支持验证interface Serial0/2 接口起验证和配密码 ip rip authentication simple iprip password 123456RIP改单播router rip nei 192.168.1.1 RIP定时器router rip timers update 10 更新时间 timers exipire 30 失效时间 timers hosddown 50 抑制时间ospf router os 1 net 192.168.1.0 255.255.255.0 ar 0 不能写32位掩码 OSPF 虚链路 ROUTER OS2 进程起用AR 1 VI 2.2.2.2 对方ROUTER-ID OSPF 汇总ROUTER OS 2 进程起用 ar 0 range 192.168.0.0 255.255.252.0 OSPF 验证 ROUTER OS 2 明文 AR 0 AUTHEN SP 进程给需要验证的区域启用验证 INT S0/1 IP OS passw 123456 接口配置密码密文 router os 2 ar 0 authen me int s0/1 ip os me 1 md5 123456 bgp router bgp 100 no synchronization bgp全互联必须要关闭同步检查nei 192.168.12.1 remot 200 与AS外部路由建立邻居nei 2.2.2.2 remot 100 与AS内部路由建立邻居nei 2.2.2.2 up lo0 改更新接口为环回接口 nei 2.2.2.2 next-hop-self 改下一跳为自己 net 2.2.2.0 通告路由表里面有的路由ACL 路由上面的ACL要写子网掩码,不能写反掩码基于时间的ACL time-range acl 定义一个时间范围periodic weekdays 09:00 to 12:00 periodic weekdays 14:00 to 17:00 IP access－list extended time 写一个基于时间的acl，调用时间段deny ip 192.168.10.0 255.255.255.0 any time-range acl permit ip any any int g0/4 应用到接口 ip access-group time in int g0/6 ip access-group time in 静态NAT ip route 0.0.0.0 0.0.0.0 192.168.12.2 ip nat inside source static 192.168.10.10 192.168.12.1 int g0/6 ip nat in ints0/1 ip nat out NAPT ip access-list standard NAT 定义要转换的IP网段permit192.168.10.0 255.255.255.0 ip nat pool NAT 192.168.23.10192.168.23.20 255.255.255.0 创建转换的IP地址池 ip nat inside source list NAT pool NAT overload 关联要转换的IP网段和地址池 ip route default 192.168.23.3 写一条缺省路由，下一跳为出口网关的下一跳 router rip 如果跑路由协议，要把缺省重分发到动态路由 redistribute staticinterface Serial0/1 运用到内网接口ip nat inside interface Serial0/2 运用到外网接口 ip nat outside route-map ip acce sta acl 定义要匹配的流量 per 192.168.20.0255.255.255.0 route-map SHENMA 10 permit ma ip add acl 调用ACL set ip next-hop 192.168.12.1 改下一跳 int g0/3 ip po route-map SHENMA 定义到原接口 DHCP 给路由接口分配IP，不能是S口R1 ip dhcpd enable ip dhcpd pool 1network 192.168.12.0 255.255.255.0 range 192.168.12.10 192.168.12.20 R2 interface GigaEthernet0/6 ip address dhcp 给PC分配IP,底层网络要起路由互通实验全网起了RIP协议R1 ip dhcpd enable ip dhcpd pool 2 network 192.168.1.0255.255.255.0 range 192.168.1.10 192.168.1.20 default-router192.168.1.1 R2 ip dhcpd enable 要开启DHCP服务！ interface GigaEthernet0/4ip address 192.168.1.1 255.255.255.0 ip helper-address192.168.12.2 设置DHCP服务器IP VPN （GRE） int t0 ipadd 172.168.10.1 255.255.255.0 给T0配IP t so s0/2 源，路由的出接口 t de 192.168.23.3 目的，对端的出接口IP，注意，要可达 t key 123456 T0口密码，两端要一致 exit ip route 192.168.20.0 255.255.255.0 t0 用T0口写一条要到达网段的静态路由int t0 ip add 172.168.10.3255.255.255.0 t so s0/1 t de 192.168.12.1 t key 123456 exit ip route 192.168.10.0 255.255.255.0 t0 VPN (IPSEC) R1 crypto ipsec transform-set SHENMA 设置转换集transform-type esp- des esp-md5-hmac 转换集的加密方式ip access-list extended 100 匹配感兴趣流 permit ip 192.168.10.0 255.255.255.0192.168.20.0 255.255.255.0 crypto map HAN 10 ipsec-isakmpset peer 192.168.23.3 设置对等体set transform-setSHENMA 关联转换集 match address 100 关联感兴趣流 interface Serial0/2 进接口调用 crypto mapHAN R3 crypto ipsec transform-set SHENMA 设置转换集transform-type esp-des esp-md5-hmac 转换集的加密方式,两端要一致ip access-list extended 100 匹配感兴趣流permit ip192.168.20.0 255.255.255.0 192.168.10.0 255.255.255.0 cryptomap HAN 10 ipsec-isakmp set peer 192.168.12.1 设置对等体 set transform-set SHENMA 关联转换集 matchaddress 100 关联感兴趣流interface Serial0/1 进接口调用crypto map HAN VPN (IKE) crypto isakmp key SHENMA 192.168.23.3 255.255.255.0 设置公共用密钥crypto isakmp policy 10 设置IKE策略 hash md5 aupre enc des group 1 lifetime 86400 crypto ipsec transform-set SHENMA 设置转换集transform-type esp-Des esp-Md5-hmac ip access-list extended 100 匹配感兴趣流permit ip 192.168.10.0 255.255.255.0 192.168.30.0 255.255.255.0 crypto map SHENMA 10 ipsec-isakmp 设置IPSEC加密映射set peer 192.168.23.3 set transform-set SHENMA match address 100 int s0/2 调用到接口 crypto map SHENMA QOS int g0/4 ipadd 192.168.10.1 255.255.255.0 no shutint g0/6 ip add 192.168.20.1 255.255.255.0 no shut int s0/1 ipadd 192.168.12.1 255.255.255.0 phy spe 64000 no shut ip route0.0.0.0 0.0.0.0 192.168.12.2 ip access-list ex 1 定义ACL抓取流量permit ip 192.168.10.0 255.255.255.0 2.2.2.0 255.255.255.0ip access-list ex 2 permit ip 192.168.20.0 255.255.255.0 2.2.2.0 255.255.255.0 priority 1 protocol ip high list 1 写一个IP协议的优先列表，调用ACL 1里面的地址，级别为HIGH priority 1 protocol ip low list 2 写一个IP协议的优先列表，调用ACL 2里面的地址，级别为LOW int s0/1 进接口调用priority 1 交换banner motd 系统登录标题 telnet telnet-server enable 开启TELNET telnet-server max-connection 16 最大连接数 ssh username ssh password 0 123456 ssh-server enable 开启SSH ssh-server timeout 60 连接超时时间ssh-server max-connection 16 最大连接数ssh-server authentication-retries 5 重连次数ssh-server host-key create rsa 创建新的主机密钥vrrp 1，首先要给所有的VLAN配上IP INT VLAN 10 IP ADD 192.168.10.1 255.255.255.0 NO SHUT 2，创建一个VRRP组ROUTER VRRP 10 VIRTUAL-IP 192.168.10.254 给虚拟IP INT VLAN 10 关联VLAN PRIORITY 120 给优先级（默认100）ENABLE 激活STP SW1 spanning-tree 开启STP spanning-tree mode mstp 改为MSTP模式spanning-tree mst configurtaion 配置域 name shenma 域名 revision-level 3 修正级别instance 1 vlan 10;20 在实例里面关联VLAN instance 2 vlan 30;40 exit spanning-tree mst 1 priority 4096 给实例配置优先级，越小的级别越高spanning-tree mst 2 priority 8192 SW2 spanning-tree 开启STP spanning-tree mode mstp 改为MSTP模式spanning-tree mst configurtaion 配置域name shenma 域名revision-level 3 修正级别 instance 1 vlan 10;20 在实例里面关联VLAN instance 2 vlan 30;40 exit spanning-tree mst 1 priority 8192 给实例配置优先级，越小的级别越高spanning-tree mst 2 priority 4096 SW21 spanning-tree 开启STP spanning-tree mode mstp 改为MSTP模式 spanning-tree mst configurtaion 配置域 name shenma 域名 revision-level 3 修正级别 instance 1 vlan 10;20 在实例里面关联VLANinstance 2 vlan 30;40 AM端口安全 am enable int e1/0/1 am port am mac-ip-pool 0000.1111.2222 192.168.10.1 端口镜像monitor session 1 source int e1/0/1 both monitor session 1 destination int e1/0/15 RIP Router rip Net 192.168.1.0/24 Router os 1 Net 192.168.1.0 0.0.0.255 ar 0 Acl Firewall enableIp access-list ex 100 Per ip 192.168.1.0 0.0.0.255 192.168.2.00.0.0.255 单臂路由R1 int g0/5 no shut interface GigaEthernet0/5.1 encapsulation dot1Q 100 ip address 192.168.10.1 255.255.255.0 interface GigaEthernet0/5.2 encapsulation dot1Q 200 ip address 192.168.20.1 255.255.255.0 interface GigaEthernet0/5.3 encapsulation dot1Q 300 ip address 192.168.30.1 255.255.255.0SW1 vlan 100\ sw int e1/0/1-2 vlan 200 sw int e1/0/3-4 vlan 300 sw int e1/0/5-6 int e1/0/20 sw mo tr sw tr all vlan all 端口聚合 PORT-GROUP 1 创建一个组 INT E1/0/17-18 聚合端口要设置为TRUNK SW MO TR SW TR ALL VLAN ALL PORT-GROUP 1 MO ON 设置聚合端口的模式为自动匹配EXIT INT PORT-CHANNAL 1 进入聚合端口配置模式，也要设置为TRUNK SW MO TR SW TR ALL VLAN ALL EXIT dhcp SERV DHCP 开启DHCP服务IP DHCP POOL VLAN10 创建地址池NETW 192.168.10.0 255.255.255.0 def 192.168.10.1 le 2 dns 8.8.8.8 ipdhcp ex 192.168.10.1 192.168.10.10 排除地址范围 dhcp 中继serv dhcp ip for udp boot int vlan 10 ip he 192.168.12.2dhcp snooping serv dhcp 开启DHCP服务ip dhcp snooping enable 开启DHCP SNOOPING 功能ip dhcp snooping binding enable 开启SNOOPING 绑定功能 int e1/0/20 ip dhcp snooping trust 设置接口为信任接口，一般是与服务器相连的接口 int e1/0/1 ip dhcp snooping binding user-control 设置端口自动绑定获取DHCP的地址设置端口手动绑定MAC,VLAN,IP,端口信息（全局模式）ip dhcp snooping binding user 00-11-22-33-44-55 address 192.168.22.22 vlan 1 int e1/0/5 ipv6 6 to 4 greipv6 unicast-routing 允许单播路由interface Tunnel0 ipv6enable 开启IPV6 ipv6 address 2001:23::1/64 tunnel source 192.168.12.1 本端接口地址 tunnel destination 192.168.12.2 对端接口地址tunnel mode gre ip 隧道模式改为GRE tunnel key 123456 隧道密码，两端一致 ipv6 route 3::/64 Tunnel0 写一条下一跳为TUNNEL 0的IPV6静态，不能写默认静态nat Internet(config)#ip route 0.0.0.0 0.0.0.0 fa0/1ipv4网络要可达NAT-PT(config)#ip route 0.0.0.0 0.0.0.0fa0/1NAT-PT(config)#ipv6 nat prefix 2001:db8:feed::/96 设置一个全局NAT前缀，掩码必须96位NAT-PT(config)#ipv6 nat v4v6 source 10.10.10.2 2001:db8:feed::2 写4 TO 6 地址转换，需要到达的地址都要写, 不需要与本地同一网段NAT-PT(config)#ipv6 nat v4v6 source 192.168.1.10 2001:db8:feed::3 NAT-PT(config)#ipv6 nat v6v4 source 2001:db8:cafe:ffff::2 10.10.20.5 写6 to 4 地址转换，需要到达的地址都要写,不需要与本地同一网段 int g0/4 调用到接口，进出都要调用 ipv6 natint g0/4 ipv6 nat pat ipv4 网络要可达NAT-PT(config)#ipv6 nat prefix 2001:db8:feed::/96 设置一个全局NAT前缀，掩码必须96位NAT-PT(config)#ipv6 nat v4v6 source 10.10.10.2 2001:db8:feed::2 写4 TO 6 地址转换，需要到达的地址都要写NAT-PT(config)#ipv6 nat v4v6 source 192.168.1.10 2001:db8:feed::3 不需要与本地同一网段NAT-PT(config)#ipv6 access-list cafe 把IPV6要转换的网段匹配出来NAT-PT(config-ipv6-acl)#permit ipv6 2001:db8:cafe::/48 any NAT-PT(config-ipv6-acl)#exit NAT-PT(config)#ipv6 nat v6v4 pool ipv4 10.10.20.5 10.10.20.6 prefix-length 24 写一个6 TO 4 的NAT地址池,不需要已知网段 NAT-PT(config)#ipv6 nat v6v4 source list cafe pool ipv4 overload 把要转换的网段与地址池关联int g0/4 ipv6 nat int g0/4 ipv6 nat riping ipv6 router rip 100 全局创建RIP实例，名字为100 exit interface GigaEthernet0/4ipv6 enable 开启IPV6 ipv6 address 2001::1/64 ipv6 rip 100 enable 启动为100的实例需要宣告的接口要设置ospfv3 ipv6 router ospf 1 全局创建ospf，进程为1 int g0/6 ipv6 enable ipv6 address 2001::1/64 ipv6 ospf 1 area 0 宣告本接口为 area 0 需要宣告的接口要设置。

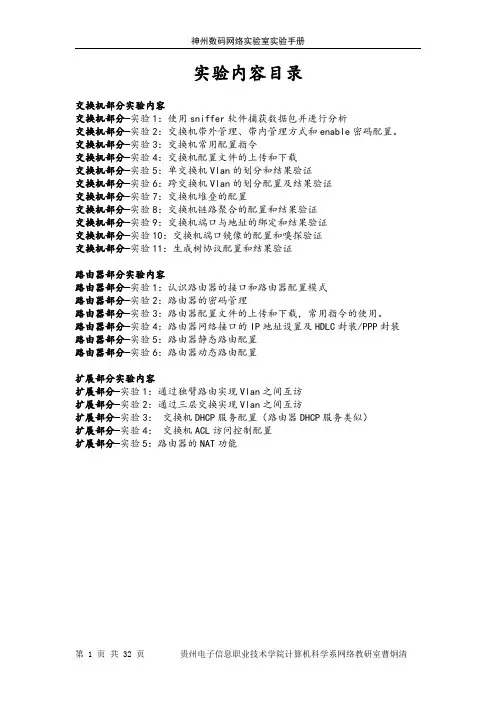

实验内容目录交换机部分实验内容交换机部分-实验1：使用sniffer软件捕获数据包并进行分析交换机部分-实验2：交换机带外管理、带内管理方式和enable密码配置。
交换机部分-实验3：交换机常用配置指令交换机部分-实验4：交换机配置文件的上传和下载交换机部分-实验5：单交换机Vlan的划分和结果验证交换机部分-实验6：跨交换机Vlan的划分配置及结果验证交换机部分-实验7：交换机堆叠的配置交换机部分-实验8：交换机链路聚合的配置和结果验证交换机部分-实验9：交换机端口与地址的绑定和结果验证交换机部分-实验10：交换机端口镜像的配置和嗅探验证交换机部分-实验11：生成树协议配置和结果验证路由器部分实验内容路由器部分-实验1：认识路由器的接口和路由器配置模式路由器部分-实验2：路由器的密码管理路由器部分-实验3：路由器配置文件的上传和下载，常用指令的使用。
路由器部分-实验4：路由器网络接口的IP地址设置及HDLC封装/PPP封装路由器部分-实验5：路由器静态路由配置路由器部分-实验6：路由器动态路由配置扩展部分实验内容扩展部分-实验1：通过独臂路由实现Vlan之间互访扩展部分-实验2：通过三层交换实现Vlan之间互访扩展部分-实验3：交换机DHCP服务配置（路由器DHCP服务类似）扩展部分-实验4：交换机ACL访问控制配置扩展部分-实验5：路由器的NAT功能神州数码网络实验室实验手册（交换机部分）实验1：使用sniffer软件捕获数据包并进行分析●实验线路连接图●实验内容：（1）在测试机A上配置IP地址为192.168.1.1。
（2）在测试机A上安装sniffer软件，配置sniffer软件的过滤功能，只捕获tcp数据报的ftp报文。
（3）在测试机A上使用windows的IIS将测试机A配置成ftp服务器。
（4）在测试机A上启动sniffer捕获功能。
（5）在测试机B上配置IP地址为192.168.1.2。
神州数码路由器的基本配置神州数码路由器的基本配置⒈硬件准备在进行神州数码路由器的基本配置之前，请确保您已经完成以下硬件准备：●神州数码路由器设备●电源适配器●网络电缆（Ethernet cable）●电脑或其他设备⒉连接路由器将神州数码路由器与电脑或其他设备连接起来，按照以下步骤进行操作：⑴将电源适配器插入神州数码路由器的电源口。
⑵使用网络电缆将一端插入神州数码路由器的LAN口（标有LAN或Ethernet的端口）。
⑶使用另一端将网络电缆插入电脑或其他设备的网卡接口。
⒊访问路由器管理界面通过以下步骤，访问神州数码路由器的管理界面：⑴打开您的浏览器（如Chrome、Firefox等）。
⑵在浏览器的地址栏中，输入默认的神州数码路由器IP地址（例如19⑴6⒏⑴）。
⑶按下Enter键，访问路由器管理界面。
⒋登录路由器登录神州数码路由器的管理界面，您需要进行以下操作：⑴在登录页面中输入默认的用户名和密码。
您可以在路由器的说明书或官方网站上找到这些信息。
⑵登录按钮，确认您的用户名和密码是否正确。
⑶如果登录成功，您将进入路由器的管理界面。
⒌基本设置在路由器的管理界面中，您可以进行路由器的基本配置。
以下是一些常见的基本设置：⑴更改路由器的名称（SSID）：在Wireless设置中，您可以修改路由器的名称，使其更容易识别。
⑵设置无线密码：在Security设置中，您可以设置一个强密码以保护您的无线网络。
⑶ DHCP设置：在DHCP设置中，您可以启用或禁用DHCP服务，并设置IP地址范围。
⑷ WAN设置：在WAN设置中，您可以配置路由器连接到互联网的方式，例如ADSL、动态IP或静态IP等。
⒍保存配置完成基本设置后，确保保存或应用按钮来保存所做的更改。
附件：无法律名词及注释：●IP地址：网络中设备的唯一标识符，用来进行网络通信。
●LAN：Local Area Network，局域网的简称，是指一定范围内的局部网络。
第一部分交换机配置一、基础配置1、模式进入Switch>Switch>enSwitch#configSwitch(Config)#interface ethernet 0/22、配置交换机主机名命令：hostname <主机名>3、配置交换机IP地址Switch(Config)#interface vlan 1Switch(Config-If-Vlan1)#ip address 10.1.128.251 255.255.255.0Switch(Config-If-Vlan1)#no shut4、为交换机设置Telnet授权用户和口令：登录到Telnet的配置界面，需要输入正确的用户名和口令，否则交换机将拒绝该Telnet用户的访问。
