H3C交换机操作手册

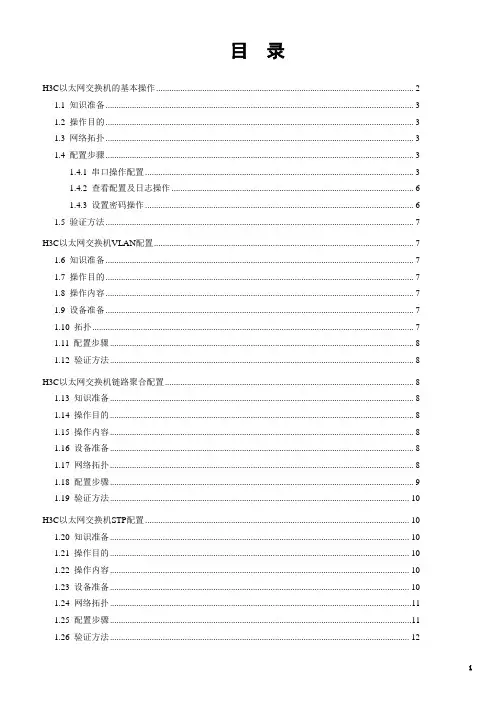

目录H3C以太网交换机的基本操作 (2)1.1 知识准备 (3)1.2 操作目的 (3)1.3 网络拓扑 (3)1.4 配置步骤 (3)1.4.1 串口操作配置 (3)1.4.2 查看配置及日志操作 (6)1.4.3 设置密码操作 (6)1.5 验证方法 (7)H3C以太网交换机VLAN配置 (7)1.6 知识准备 (7)1.7 操作目的 (7)1.8 操作内容 (7)1.9 设备准备 (7)1.10 拓扑 (7)1.11 配置步骤 (8)1.12 验证方法 (8)H3C以太网交换机链路聚合配置 (8)1.13 知识准备 (8)1.14 操作目的 (8)1.15 操作内容 (8)1.16 设备准备 (8)1.17 网络拓扑 (8)1.18 配置步骤 (9)1.19 验证方法 (10)H3C以太网交换机STP配置 (10)1.20 知识准备 (10)1.21 操作目的 (10)1.22 操作内容 (10)1.23 设备准备 (10)1.24 网络拓扑 (11)1.25 配置步骤 (11)1.26 验证方法 (12)H3C以太网交换机VRRP配置 (12)1.27 知识准备 (12)1.28 操作目的 (12)1.29 操作内容 (12)1.30 设备准备 (12)1.31 网络拓扑 (13)1.32 配置步骤 (13)1.33 验证方法 (15)H3C以太网交换机镜像配置 (15)1.34 知识准备 (15)1.35 操作目的 (15)1.36 操作内容 (15)1.37 设备准备 (15)1.38 网络拓扑 (15)1.39 配置步骤 (16)1.40 验证方法 (16)H3C以太网交换机路由配置 (17)1.41 知识准备 (17)1.42 操作目的 (17)1.43 操作内容 (17)1.44 设备准备 (17)1.45 网络拓扑 (17)1.46 配置步骤 (17)1.47 验证方法 (18)H3C以太网交换机ACL配置 (18)1.48 知识准备 (18)1.49 操作目的 (19)1.50 操作内容 (19)1.51 网路拓扑 (19)1.52 配置步骤 (19)1.53 验证方法 (19)实验一H3C以太网交换机的基本操作备注：H3C以太网交换机采用统一软件平台VRP，交换机命令完全相同。

02-登录交换机配置目录1 登录以太网交换机1.1 登录以太网交换机方法简介1.2 用户界面简介1.2.1 交换机支持的用户界面1.2.2 用户与用户界面的关系1.2.3 交换机用户界面编号1.2.4 用户界面公共配置2 通过Console口进行本地登录2.1 通过Console口进行本地登录简介2.2 通过Console口登录交换机的配置环境搭建2.3 配置Console口登录方式的公共属性2.4 Console口登录配置任务简介2.5 认证方式为None时Console口登录方式的配置2.5.1 配置过程2.5.2 配置举例2.6 认证方式为Password时Console口登录方式的配置2.6.1 配置过程2.6.2 配置举例2.7 认证方式为Scheme时Console口登录方式的配置2.7.1 配置过程2.7.2 配置举例3 通过Telnet/SSH进行远程登录3.1 通过Telnet进行远程登录3.1.1 通过Telnet登录简介3.1.2 Telnet配置环境搭建3.1.3 配置Telnet登录方式的公共属性3.1.4 Telnet登录配置任务简介3.1.5 认证方式为None时Telnet登录方式的配置3.1.6 认证方式为Password时Telnet登录方式的配置3.1.7 认证方式为Scheme时Telnet登录方式的配置3.2 通过SSH进行登录3.2.1 通过SSH进行登录简介3.2.2 通过SSH进行登录配置4 通过Web网管登录4.1 通过Web网管登录简介4.2 通过Web网管登录配置4.3 Web用户显示4.4 通过Web网管登录举例5 通过NMS登录5.1 通过NMS登录简介5.2 通过NMS方式登录组网结构6 Telnet业务报文指定源IP6.1 Telnet业务报文指定源IP简介6.2 配置Telnet业务报文指定源IP6.3 配置Telnet业务报文指定源IP显示7 对登录用户的控制7.1 对登录用户的控制简介7.2 配置对Telnet的控制7.2.1 配置准备7.2.2 通过源IP对Telnet进行控制7.2.3 通过源IP、目的IP对Telnet进行控制7.2.4 通过源MAC地址对Telnet进行控制7.2.5 配置举例7.3 通过源IP对网管用户进行控制7.3.1 配置准备7.3.2 通过源IP对网管用户进行控制7.3.3 配置举例7.4 通过源IP对Web用户进行控制7.4.1 配置准备7.4.2 通过源IP对Web用户进行控制7.4.3 强制在线Web用户下线7.4.4 配置举例1 登录以太网交换机1.1 登录以太网交换机方法简介用户可以通过以下几种方式登录以太网交换机：●通过Console口进行本地登录●通过Telnet或SSH进行远程登录●通过Web网管登录●通过NMS登录1.2 用户界面简介1.2.1 交换机支持的用户界面在S5120-SI系列以太网交换机中，AUX口（Auxiliary port，辅助端口）和Console口是同一个端口，以下称为Console口，与其对应的用户界面类型只有AUX用户界面类型。

H3C华三交换机基本配置命令大全，别到用的时候找不到了！本期我们一起来学习一下H3C最详细的基础命令。

一、不知道密码，如何恢复出厂设置1、开机启动，Ctrl+B进入bootrom菜单，选择恢复出厂设置。

2、用com线连上电脑，用超级终端进入，然后重启电脑，看提示按ctrl+b 进入bootrom模式，然后按照菜单提示删除flash中的.cfg文件，然后重启就可以了。

二、将Trunk端口添加到vlan中Trunk端口可以允许多个VLAN通过，也就是可以加入多个VLAN，所以Trunk 端口的VLAN加入不可能是一个一个地加，而是采取批量添加的方式进行。

但只能在以太网端口视图下进行配置，配置步骤如表7-11所示。

【示例1】使用port trunk permit vlan命令将中继端口Ethernet2/0/1加入到2、6、10、50～100 VLAN中。

1. <H3C> system-view2. System View: return to User View with Ctrl+Z.3. [H3C] interface Ethernet2/0/14. [H3C-Ethernet2/0/1] port trunk permit vlan 2 6 10 50 to 100【示例2】使用undo port trunk permit vlan命令将中继端口Ethernet2/0/1从VLAN 1中删除。

三、H3C交换机基础配置说明1、以太网端口的链路类型Access link：只能允许某一个vlan的untagged数据流通过。

Trunk link：允许多个vlan的tagged数据流和某一个vlan的untagged数据流通过。

Hybrid link：允许多个vlan的tagged数据流和多个vlan的untagged数据流通过。

hybrid link端口可以允许多个vlan的报文发送时不携带标签，而Trunk端口只允许缺省vlan的报文发送时不携带标签。

H3C交换机操作手册目录H3C以太网交换机的基本操作 (3)1.1 知识准备 (3)1.2 操作目的 (3)1.3 网络拓扑 (4)1.4 配置步骤 (4)串口操作配置 (4)查看配置及日志操作 (7)设置密码操作 (8)1.5 验证方法 (9)H3C以太网交换机VLAN配置 (9)1.6 知识准备 (9)1.7 操作目的 (9)1.8 操作内容 (9)1.9 设备准备 (10)1.10 拓扑 (10)1.11 配置步骤 (10)1.12 验证方法 (11)H3C以太网交换机链路聚合配置 (11)1.13 知识准备 (11)1.14 操作目的 (11)1.15 操作内容 (11)1.16 设备准备 (11)1.17 网络拓扑 (12)1.18 配置步骤 (12)1.19 验证方法 (14)H3C以太网交换机STP配置 (14)1.22 操作内容 (14)1.23 设备准备 (14)1.24 网络拓扑 (15)1.25 配置步骤 (15)1.26 验证方法 (16)H3C以太网交换机VRRP配置 (17)1.27 知识准备 (17)1.28 操作目的 (17)1.29 操作内容 (17)1.30 设备准备 (17)1.31 网络拓扑 (18)1.32 配置步骤 (18)1.33 验证方法 (20)H3C以太网交换机镜像配置 (20)1.34 知识准备 (20)1.35 操作目的 (21)1.36 操作内容 (21)1.37 设备准备 (21)1.38 网络拓扑 (21)1.39 配置步骤 (22)1.40 验证方法 (22)H3C以太网交换机路由配置 (23)1.41 知识准备 (23)1.42 操作目的 (23)1.43 操作内容 (23)1.44 设备准备 (23)1.45 网络拓扑 (23)H3C以太网交换机ACL配置 (25)1.48 知识准备 (25)1.49 操作目的 (25)1.50 操作内容 (25)1.51 网路拓扑 (25)1.52 配置步骤 (26)1.53 验证方法 (26)实验一H3C以太网交换机的基本操作备注：H3C以太网交换机采用统一软件平台VRP，交换机命令完全相同。

网络交换机H3C_S1016使用说明H3C_S1016是一种网络交换机，用于将多个网络设备进行连接和通信。

它是一款16口千兆以太网交换机，以其高性能和可靠性而广泛应用于各种网络环境中。

下面是对H3C_S1016网络交换机的详细使用说明。

一、H3C_S1016的基本功能介绍H3C_S1016具有以下基本功能：1.16个千兆以太网接口，用于连接多台设备。

2. 支持IEEE 802.3x流控制和IEEE 802.3az节能以太网标准。

3.自动协商速率和全双工/半双工模式。

4.支持VLAN（虚拟局域网）和QoS（质量保证）功能。

5.交换机本身具有防火墙、入侵检测和访问控制等功能。

二、H3C_S1016的硬件连接1.使用网线将交换机的一个端口连接到路由器或上级交换机上的一个端口。

2.使用网线将需要连接的设备连接到交换机的其他端口上。

3.连接电源线，确保交换机正常工作。

三、H3C_S1016的配置与管理1.打开电脑上的浏览器，并输入交换机的管理IP地址。

2.输入管理员登录名和密码进行登陆。

3.进入管理界面后，可以对交换机进行各种配置和管理操作。

4.可以配置VLAN、QoS、端口安全等功能。

5.可以通过管理界面查看交换机的状态、连接设备等信息。

四、H3C_S1016的常用配置操作1.配置VLAN：可以将交换机的端口进行划分，不同的VLAN之间无法进行通信。

2.配置QoS：可以对交换机的端口进行流量控制和优先级设置，确保重要数据的传输质量。

3.配置端口安全：可以对交换机的端口进行限制，只允许特定设备连接。

4.配置链路聚合：可以将多个端口进行聚合，提高带宽和可靠性。

5.查看交换机状态：可以查看交换机的CPU利用率、内存利用率、链路状态等信息。

五、H3C_S1016的故障处理和维护管理1.在管理界面查看交换机运行日志，以了解交换机是否有异常情况。

2.如果有端口无法正常工作，可以通过替换网线或更换端口进行故障排除。

3.定期备份交换机的配置文件，以防数据丢失。
