汽车电路图线束颜色代码含义

电路图中不同车系导线颜色的英文缩写电路图中不同车系导线颜色的英文缩写电路图中不同车系导线颜色的英文缩写自动变速箱维修杭州腾骅自动变速箱维修专家总结：一、TOYOT丰田（代表日本车系）B=Black黑色BR=Brown棕色G=Green绿色GR=Gray灰色L=Blue蓝色LG=Light Green浅绿色O=Orange橙色P=Pink粉红色R=Red红色SB=Sky Blue天蓝色V=Violet紫色W=White白色Y=Yellow黄色二、GM通用（代表美国车系）BLK=Black黑色ORN=Orange橙色WHT= White白色BLU= Blue蓝色PNK= Pink粉红色YEL= Yellow黄色BRN= Brown棕色PPL=Purple紫色GRA=Gray灰色RED=Red红色GRN=Green绿色TAN=褐色另外还有两个修饰语：DK=Dark深色LT=Light浅色三、FORD福特（也是美国车系常用的）BK=Black黑色O=Orange橙色W= White白色BL= Blue蓝色PK= Pink粉红色Y= Yellow黄色BR= Brown棕色P=Purple紫色GY=Gray灰色R=Red红色GN=Green绿色PK= Pink粉红色T=Tan褐色DB=Dark Blue深蓝色DG==Dark Blue深蓝色LB=Dark Blue浅蓝色LG=Dark Blue浅蓝色四、BMW宝马（代表德国车系，有德、英两种缩写方式）BK=Black黑色BL= Blue蓝色BR= Brown棕色GE= Yellow黄色GN=Green绿色GR=（1）Green绿色（2）Gray灰色GY=Gray灰色OR=Orange橙色PK= Pink粉红色R=Red红色RT=Red红色RS Pink粉红色SW=Black黑色TN=褐色V=Violet紫色VI=Violet紫色W= White白色WS= White白色Y= Yellow黄色。

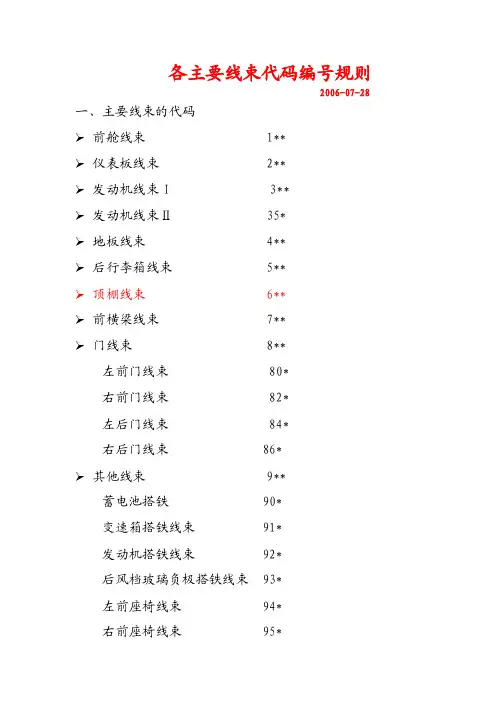

各主要线束代码编号规则2006-07-28 一、主要线束的代码前舱线束 1**仪表板线束 2**发动机线束I 3**发动机线束Ⅱ 35*地板线束 4**后行李箱线束 5**顶棚线束 6**前横梁线束 7**门线束 8**左前门线束 80*右前门线束 82*左后门线束 84*右后门线束 86*其他线束 9**蓄电池搭铁 90*变速箱搭铁线束 91*发动机搭铁线束 92*后风档玻璃负极搭铁线束 93*左前座椅线束 94*右前座椅线束 95*天线线束 96*蓄电池正极线束 97*空调线束 98*方向盘线束 99*二、插接件编号规则：1.零部件上的插头/插座零部件上的插头/插座的代号以X开头，比如说，左前门上的左前玻璃升降器电机上有一个插接件，由于左前门线束的线束代码为80*，而左前玻璃升降器电机属于零部件，那么它的编号应该为X801、X801….，X819之中的任一编号，其上限不能超过下一大编号X820（隶属于右前门线束），同理右前门线束上面零部件的编号不能超过X840（隶属于左后门线束）。

2.线束间的对接插头/插座线束间的对接插头/插座的代号以J开头。

对一对对接插头/插座，编号J*xx后两位数字对整个线束系统是唯一的，即对接插接件是以一对的形式出现的，比如说，发动机线束I与发动机线束II 之间有两对对接插头/插座，我们假定其中一对为J*01，另外一对为J*02，那么，线束系统中01号与02号对接件xx编号就唯一对应它俩，在发动机线束I上的其中插座应当命名为J301，对应的插头应当命名为J601，其中3与6各自对应线束的主要代码（发动机线束I隶属于代码3**；发动机线束II [连接线]62*隶属于代码6**）]，同理，另外一对插头/插座应该命名为J302/J6022.与配电盒对接插座与前舱配电盒对接的插座相应的编X1a(a~z)；与仪表板配电盒对接的插座相应的编X2a(a~z)。

三、保险编号规则：1.前舱配电盒附配的保险按相应位置编号为F1/1、F1/2……2.仪表板配电盒附配的保险按相应位置编号为F2/1、F2/2……3.外挂保险编号为F3、F4……三、继电器编号规则：1.前舱配电盒附配的继电器按相应位置编号为K1-1、K1-2……。

颜色代码缩写方式一：缩写英文中文BK Black黑色BN Brown棕色BU Blue蓝色CR Clear透明DKGN Dark Green 深绿色GN Green绿色GY Gray灰色LT BU Light Blue 浅蓝色LT GN Light Green 浅绿色OG Orange橙色PK Pink粉红色PL Purple紫色RD Red红色TN Tan褐色VI Violet粉紫色WT White白色YL Yellow黄色缩写方式二：BGE beige 米色BLU blue 蓝色BLK black 黑色LAV lavender 淡紫色BGY Blue grey 蓝灰色LBL lightblue 浅蓝色VLT violet 紫色SKY skyblue 天蓝色WHI white 白色GRY grey 灰色NAT natural 自然色GRN green 绿色LPK lightpink 浅粉色AQU Aqua 水绿色MAG magenta 洋红色TUR turquoise 青绿色PNK pink 粉色CRP crystal pink 晶粉SKN sky nature 天蓝色PLT purple tulip 紫色OLV olive 橄榄绿HBL hotblue 亮蓝FUS fuchsia 紫红色GLD golden 金色PUR purple 紫色RED red 红色SAL salmon 鲜肉色YLW yellow 黄色缩写方式三：序号英文简写英文中文1 WH White 白色2 BN Brown 棕色3 GN Green 绿色4 YE Yellow 黄色5 GY Grey 灰色6 PK Pink 粉红色7 BU Blue 蓝色8 RD Red 红色9 BK Black 黑色10 VT Violet 紫色11 GN/PK Green-pink 绿/粉红色12 RD/BU Red-blue 红/蓝色13 WH/GN White-green 白/绿色14 BN/GN Brown-green 棕/绿色15 WH/YE white-yeellow 白/黄色16 YE/BN Yellow-brown 黄/棕色17 WH/GY White-grey 白/灰色18 GY/BN Grey-brown 灰/棕色19 WH/PK White-pink 白/粉红色20 PK/BN pink-brown 粉红/棕色21 WH/BU White-blue 白/蓝色22 BN/BU Brown-blue 棕/蓝色23 WH/RD White-red 白/红色24 BN/RD brown-red 棕/红色25 WH/BK White-black 白/黑色26 BN/BK Brown-black 棕/黑色27 GY/BK Grey-green 灰/绿色28 YE/GY Yellow-grey 黄/灰色汽车电线颜色缩写2007-05-10 08:54缩写英文中文B Black 黑色BR Brown 棕色G Green 绿色GY Gray 灰色L Blue 蓝色LG Lignl Green 浅绿色OR Orange 橙色P Pink 粉红色PU Purple 紫色R Red 红色SB Sky Blue 天蓝色W White 白色Y Yellow 黄色三、美国汽车电线颜色缩写[TOP]缩写英文中文BK Black 黑色BN Brown 棕色BU Blue 蓝色CR Clear 透明DKGN Dark Green 深绿色GN Green 绿色GY Gray 灰色LT BU Light Blue 浅蓝色LT GN Light Green 浅绿色OG Orange 橙色PK Pink 粉红色PL Purple 紫色RD Red 红色TN Tan 褐色VI Violet 粉紫色WT White 白色YL Yellow 黄色BGE beige 米色BLU blue 蓝色BLK black 黑色LAV lavender 淡紫色BGY Blue grey 蓝灰色LBL lightblue 浅蓝色VLT violet 紫色SKY skyblue 天蓝色WHI white 白色GRY grey 灰色NAT natural 自然色GRN green 绿色LPK lightpink 浅粉色AQU Aqua 水绿色MAG magenta 洋红色TUR turquoise 青绿色PNK pink 粉色CRP crystal pink 晶粉SKN sky nature 天蓝色PLT purple tulip 紫色OLV olive 橄榄绿HBL hotblue 亮蓝FUS fuchsia 紫红色GLD golden 金色PUR purple 紫色RED red 红色SAL salmon 鲜肉色YLW yellow 黄色。

1、S18S代表保险丝，第18号保险丝
2、方框指示导线的延续，数字代表编号
3、T32a/17插头的代号32针，第17个触电
4、圆圈内部线速连接代号
5、横线中断标注指示内部接线的位置
6、元件符号
7、左箭头该元件在电路图上一页有延续
8、线束的插头连接代号
9、右箭头该元件在电路图下一页有延续
10、发动机控制单元上多针插头代号、触点数/所处触点号
11、 6代表接线端子号
12、 86代表所处6号端子的第86触点代号
13、继电器位置编号
14、导线截面积和颜色
15、元件代号
16、细实线内部连接
17、接地点代号
18、电路图图号9F0-005090409，9F0代表车型，005代表组号，09代表页码，04代表月份，09代
表年份。

汽车电器设备总线路1 / 55深圳通达汽车培训中心 1汽车电器实物图车顶线束车身线束仪表板线束后线束连接器盒后车门线束燃油线束前线束ABS线束蓄电池电缆 A/C线束控制线束前车门线束2 / 55深圳通达汽车培训中心 2电路诊断流程深圳通达汽车培训中心 33 / 55诊断流程深圳通达汽车培训中心 44 / 555 / 55 进厂•诊断故障代码 (DTC)•冻结数据组 (FFD)车辆故障诊断流程是否检查DTC/FFD打印 DTC/FFD清除 DTC/FFD检查症状复制 DTC 是否无 DTCDTC基于症状的诊断/维修基于 DTC的诊断/维修故障模拟测试/维修深圳通达汽车培训中心 5最终检查汽车电器设备总线路汽车电系采用12V（或24V）、单线制、负极搭铁。

1、电源电路(蓄电池）2、起动电路（起动机）3、充电电路（发电机）4、点火电路（点火线圈、分电器等）5、仪表电路（仪表、警告灯）6、照明电路（小灯、大灯等）7、辅助电路（例如：空调、音响、导航等）6 / 55深圳通达汽车培训中心 6电路图常见缩写语深圳通达汽车培训中心77 / 558 / 55 配线颜色代码颜色 代码 颜色 代码B L O PR SB T V黑 蓝 橙粉红 红 BR DL DG GY G 褐深蓝 深绿 灰 天蓝黄褐 紫 W Y 绿 白LB LG浅蓝 浅绿 黄深圳通达汽车培训中心8汽车导线的色标深圳通达汽车培训中心99 / 55主要车系的线色代码深圳通达汽车培训中心1010 / 55各线色代表的电路系统深圳通达汽车培训中心1111 / 55德国汽车的接线代码深圳通达汽车培训中心1212 / 55深圳通达汽车培训中心1313 / 55深圳通达汽车培训中心1414 / 55常用电路符号3深圳通达汽车培训中心1515 / 55常用电路符号4深圳通达汽车培训中心1616 / 55电导线的主、辅色标深圳通达汽车培训中心1717 / 55接插件、屏蔽线深圳通达汽车培训中心1818 / 55插头、插座接线编号深圳通达汽车培训中心1919 / 55接线盒导线标识深圳通达汽车培训中心2020 / 55汽车电路和保护装置熔断器易熔线断电器深圳通达汽车培训中心2121 / 55汽车上的保险丝（插片式）深圳通达汽车培训中心2222 / 55插式保险所保护的电流更大深圳通达汽车培训中心2323 / 55汽车保险丝的规格深圳通达汽车培训中心2424 / 55易熔线对电路的保护作用易熔线的安装位置接近电源。

白色黄色灰色绿色红其它
WH
YE GY GN RD 紫褐蓝黑橙VT
BN BU BK OG 白色黄色灰色绿色红ws
gc
gr
gn
rt
紫褐蓝黑橙vi br bl sw or 白色黑色红色黄色绿色W B R Y G
蓝色棕色浅绿橙色L Br Lg O 灰色粉红天蓝紫色Gr P Sb V 红色橙色棕色黄褐色黄色RD OG BN BG YE 浅绿深绿浅蓝深蓝紫色GN DG BU DB VT 粉红色灰色白色黑色PK
GY
WH
BK
yc
汽车线颜色对应缩写字母一览表
参照标准:DIN IEC 304
参照标准:DIN IEC 757
德标汽车线系列
德国标准里对颜色规定的标准为劳尔色卡（即RAL色调）
日标汽车线系列参照标准：JASO D607
日标当中，红色有的叫赤色，棕色有的叫茶色；颜色代码大多都是英文的首字母缩写。

“浅绿”为：Light
green；“天蓝”为：Sky blue
美标汽车线系列“浅褐色、黄褐色及棕褐色”为：
Beige(Tan）缩写为：BG；“浅绿”为：light green；“深绿”为Dark green 。

美标线多参照美国潘通色板（即PANTONE色卡）
参照标准：SAE J1127-2005。

电路图中导线颜色的英文缩写一、TOYOT丰田（代表日本车系）B=Black黑色BR=Brown棕色G=Green绿色GR=Gray灰色L=Blue蓝色LG=Light Green 浅绿色O=Orange橙色P=Pink粉红色R=Red红色SB=Sky Blue天蓝色V=Violet紫色W=White白色Y=Yellow黄色GY=Gray灰色二、GM通用（代表美国车系）BLK=Black黑色ORN=Orange橙色WHT= White白色BLU= Blue蓝色PNK= Pink粉红色YEL= Yellow黄色BRN= Brown棕色PPL=Purple紫色GRA=Gray灰色RED=Red红色GRN=Green绿色TAN=褐色另外还有两个修饰语：DK=Dark深色LT=Light浅色三、FORD福特（也是美国车系常用的）BK=Black黑色O=Orange橙色W= White白色BL= Blue蓝色PK= Pink粉红色Y= Yellow黄色BR= Brown棕色P=Purple紫色GY=Gray灰色R=Red红色GN=Green绿色PK= Pink粉红色T=Tan褐色DB=Dark Blue深蓝色DG==Dark Blue深蓝色LB=Dark Blue浅蓝色LG=Dark Blue浅蓝色四、BMW宝马（代表德国车系，有德、英两种缩写方式）BK=Black黑色BL= Blue蓝色BR= Brown棕色GE= Yellow黄色GN=Green绿色GR=（1）Green绿色（2）Gray灰色GY=Gray灰色OR=Orange橙色PK= Pink粉红色R=Red红色RT=Red红色RS Pink粉红色SW=Black黑色TN=褐色V=Violet紫色VI=Violet紫色W= White白色WS= White白色Y= Yellow黄色关于接线柱与导线颜色一、国产车(不包括合资车)对低压导线主色的规定：1.电源系统红（R）2.点火与启动系统白（W）3.前照灯、雾灯等外部照明系统蓝（U）4.灯光、信号系统绿（G）5.防空灯、内部照明系统黄（Y）6.仪表、警报系统、电喇叭棕（N）7.收音机、时钟、点烟器等辅助电器紫（P）8.各种辅助电动机及电气操纵系统灰（S）9.搭铁线黑（B）二、日本车点火开关接线柱：AM（BAT）：常火线。

颜色代码缩写方式一：缩写英文中文BK Black黑色BN Brown棕色BU Blue蓝色CR Clear透明DKGN Dark Green 深绿色GN Green绿色GY Gray灰色LT BU Light Blue 浅蓝色LT GN Light Green 浅绿色OG Orange橙色PK Pink粉红色PL Purple紫色RD Red红色TN Tan褐色VI Violet粉紫色WT White白色YL Yellow黄色缩写方式二：BGE beige 米色BLU blue 蓝色BLK black 黑色LAV lavender 淡紫色BGY Blue grey 蓝灰色LBL lightblue 浅蓝色VLT violet 紫色SKY skyblue 天蓝色WHI white 白色GRY grey 灰色NAT natural 自然色GRN green 绿色LPK lightpink 浅粉色AQU Aqua 水绿色MAG magenta 洋红色TUR turquoise 青绿色PNK pink 粉色CRP crystal pink 晶粉SKN sky nature 天蓝色PLT purple tulip 紫色OLV olive 橄榄绿HBL hotblue 亮蓝FUS fuchsia 紫红色GLD golden 金色PUR purple 紫色RED red 红色SAL salmon 鲜肉色YLW yellow 黄色缩写方式三：序号英文简写英文中文1 WH White 白色2 BN Brown 棕色3 GN Green 绿色4 YE Yellow 黄色5 GY Grey 灰色6 PK Pink 粉红色7 BU Blue 蓝色8 RD Red 红色9 BK Black 黑色10 VT Violet 紫色11 GN/PK Green-pink 绿/粉红色12 RD/BU Red-blue 红/蓝色13 WH/GN White-green 白/绿色14 BN/GN Brown-green 棕/绿色15 WH/YE white-yeellow 白/黄色16 YE/BN Yellow-brown 黄/棕色17 WH/GY White-grey 白/灰色18 GY/BN Grey-brown 灰/棕色19 WH/PK White-pink 白/粉红色20 PK/BN pink-brown 粉红/棕色21 WH/BU White-blue 白/蓝色22 BN/BU Brown-blue 棕/蓝色23 WH/RD White-red 白/红色24 BN/RD brown-red 棕/红色25 WH/BK White-black 白/黑色26 BN/BK Brown-black 棕/黑色27 GY/BK Grey-green 灰/绿色28 YE/GY Yellow-grey 黄/灰色汽车电线颜色缩写2007-05-10 08:54缩写英文中文B Black 黑色BR Brown 棕色G Green 绿色GY Gray 灰色L Blue 蓝色LG Lignl Green 浅绿色OR Orange 橙色P Pink 粉红色PU Purple 紫色R Red 红色SB Sky Blue 天蓝色W White 白色Y Yellow 黄色三、美国汽车电线颜色缩写[TOP]缩写英文中文BK Black 黑色BN Brown 棕色BU Blue 蓝色CR Clear 透明DKGN Dark Green 深绿色GN Green 绿色GY Gray 灰色LT BU Light Blue 浅蓝色LT GN Light Green 浅绿色OG Orange 橙色PK Pink 粉红色PL Purple 紫色RD Red 红色TN Tan 褐色VI Violet 粉紫色WT White 白色YL Yellow 黄色BGE beige 米色BLU blue 蓝色BLK black 黑色LAV lavender 淡紫色BGY Blue grey 蓝灰色LBL lightblue 浅蓝色VLT violet 紫色SKY skyblue 天蓝色WHI white 白色GRY grey 灰色NAT natural 自然色GRN green 绿色LPK lightpink 浅粉色AQU Aqua 水绿色MAG magenta 洋红色TUR turquoise 青绿色PNK pink 粉色CRP crystal pink 晶粉SKN sky nature 天蓝色PLT purple tulip 紫色OLV olive 橄榄绿HBL hotblue 亮蓝FUS fuchsia 紫红色GLD golden 金色PUR purple 紫色RED red 红色SAL salmon 鲜肉色YLW yellow 黄色。

导线颜色的识别
随着汽车用电设备的增加，安装在汽车上的导线数目也越来越多，为了便于识别和检修汽车电器设备，通常将电线束中的低压线采用不同的颜色组成。

习惯采取两种选用原则，即以单色线为基础的选用和以双色线为基础的选用。

(1)以单色线为基础选用时，其单色线的颜色和双色线主、辅色的搭配及其代号分别如表1和表2所示，其中黑色(B)为专用接地(搭铁)线。

(2)以双色线为基础选用时，各用电系统的电源线为单色，其余均为双色;其双色线的主色如表3所列。

当其标称截面积大于1.5mm2时，导线只用单色线，但电源系统可增加使用主色为红色、辅色为白色或黑色的两种双色线。

对于标称截面积小于1.5mm2的双色线，其主、辅颜色的搭配可参见表4所示。

表 1 汽车用单色低压线的颜色与代号。

电路图中不同车系导线颜色的英文缩写电路图中不同车系导线颜色的英文缩写自动变速箱维修杭州腾骅自动变速箱维修专家总结：一、TOYOT丰田（代表日本车系）B=Black黑色BR=Brown棕色G=Green绿色GR=Gray灰色L=Blue蓝色LG=Light Green浅绿色O=Orange橙色P=Pink粉红色R=Red红色SB=Sky Blue天蓝色V=Violet紫色W=White白色Y=Yellow黄色二、GM通用（代表美国车系）BLK=Black黑色ORN=Orange橙色WHT= White白色BLU= Blue蓝色PNK= Pink粉红色YEL= Yellow黄色BRN= Brown棕色PPL=Purple紫色GRA=Gray灰色RED=Red红色GRN=Green绿色TAN=褐色另外还有两个修饰语：DK=Dark深色LT=Light浅色三、FORD福特（也是美国车系常用的）BK=Black黑色O=Orange橙色W= White白色BL= Blue蓝色PK= Pink粉红色Y= Yellow黄色BR= Brown棕色P=Purple紫色GY=Gray灰色R=Red红色GN=Green绿色PK= Pink粉红色T=Tan褐色DB=Dark Blue深蓝色DG==Dark Blue深蓝色LB=Dark Blue浅蓝色LG=Dark Blue浅蓝色四、BMW宝马（代表德国车系，有德、英两种缩写方式）BK=Black黑色BL= Blue蓝色BR= Brown棕色GE= Yellow黄色GN=Green绿色GR=（1）Green绿色（2）Gray灰色GY=Gray灰色OR=Orange橙色PK= Pink粉红色R=Red红色RT=Red红色RS Pink粉红色SW=Black黑色TN=褐色V=Violet紫色VI=Violet紫色W= White白色WS= White白色Y= Yellow黄色。

. 电路图中导线颜色的英文缩写一、TOYOT丰田（代表日本车系）B=Black黑色BR=Brown棕色G=Green绿色GR=Gray灰色L=Blue蓝色LG=Light Green 浅绿色O=Orange橙色P=Pink粉红色R=Red红色SB=Sky Blue天蓝色V=Violet紫色W=White白色Y=Yellow黄色GY=Gray灰色二、GM通用（代表美国车系）BLK=Black黑色ORN=Orange橙色WHT= White白色BLU= Blue蓝色PNK= Pink粉红色YEL= Yellow黄色BRN= Brown棕色PPL=Purple紫色GRA=Gray灰色RED=Red红色GRN=Green绿色TAN=褐色另外还有两个修饰语：DK=Dark深色LT=Light浅色三、FORD福特（也是美国车系常用的）BK=Black黑色O=Orange橙色W= White白色BL= Blue蓝色PK= Pink粉红色Y= Yellow黄色BR= Brown棕色P=Purple紫色GY=Gray灰色R=Red红色GN=Green绿色PK= Pink粉红色T=Tan褐色DB=Dark Blue深蓝色DG==Dark Blue深蓝色LB=Dark Blue浅蓝色LG=Dark Blue浅蓝色四、BMW宝马（代表德国车系，有德、英两种缩写方式）BK=Black黑色BL= Blue蓝色BR= Brown棕色GE= Yellow黄色GN=Green绿色GR=（1）Green绿色（2）Gray灰色GY=Gray灰色OR=Orange橙色PK= Pink粉红色R=Red红色RT=Red红色RS Pink粉红色SW=Black黑色TN=褐色V=Violet紫色VI=Violet紫色W= White白色WS= White白色Y= Yellow黄色关于接线柱与导线颜色一、国产车(不包括合资车)对低压导线主色的规定：1.电源系统红（R）2.点火与启动系统白（W）3.前照灯、雾灯等外部照明系统蓝（U）4.灯光、信号系统绿（G）5.防空灯、内部照明系统黄（Y）6.仪表、警报系统、电喇叭棕（N）.7.收音机、时钟、点烟器等辅助电器紫（P）8.各种辅助电动机及电气操纵系统灰（S）9.搭铁线黑（B）二、日本车点火开关接线柱：AM（BAT）：常火线。
