熔丝的额定电流及熔断电流的型号规格选择

保险丝知识与选型指南保险丝也被称为电流保险丝，IEC127标准将它定义为"熔断体（fuse-link)"。

其主要是起过载保护作用。

电路中正确安置保险丝，保险丝就会在电流异常升高到一定的高度和热度的时候，自身熔断切断电流，保护了电路安全运行。

术语：额定电流：反映保险丝实际应用时的电流值。

-In 被标在保险丝上。

慢熔断：(延时型，抗浪涌）-在高过流时，保险丝动作较慢-保险丝上标有 T；-慢熔断保险丝上含有锡球或镀层。

快速动作：-在高过流时，保险丝动作较快；-保险丝上标有 F。

构造：温度剖析：快速保险丝熔断过程：延时保险丝熔断过程：在高过载时，慢熔断保险丝的动作原理和快速保险丝一样，因为没有时间用来开始扩散的过程。

高过载系指 4In 和更高的过载电流。

扩散在 150-170℃时开始。

慢熔断保险丝的熔丝不应长时间工作在150℃以上，以防止老化。

快速保险丝熔断过程：虽然没有锡球/镀复，快速动作保险丝不允许长时间在 175-225℃以上使用。

- 熔丝材料的氧化。

- 材料性质的改变。

保险丝分断能力等级：额定电压/电压等级：保险丝可以被使用的最大系统电压，在这个电压下不应有对人的破坏能力。

- 32, 63, 125, 250, 600V。

- 额定电压被标注在保险丝上。

分断等级=分断能力：额定电压条件下，保险丝能够安全地分断的预期电流。

-没有对环境的损害；-烧断的保险丝是完整的；-绝缘电阻；>10kOhm；>0.5MOhm。

分断等级举例：注：保险丝系列还有更多的分断等级。

例如：UL 系列，10kA/125Vac和35A/250Vac。

限制电流：预期电流保险丝通过连接器（铜排）接入试验电路，预期电流是有规则的交流波。

对IEC和UL标准的管状保险丝来说，只指定交流的分断能力测试。

直流测试的情况是非常不同的。

交流与直流比较：在交流中，每半个周期会通过零电压位，这将有助于熄灭飞弧。

这种情况在直流中就不会出现。

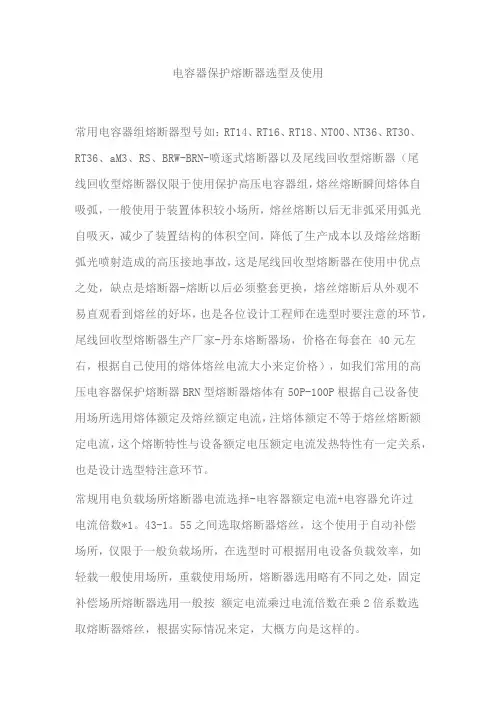

电容器保护熔断器选型及使用常用电容器组熔断器型号如：RT14、RT16、RT18、NT00、NT36、RT30、RT36、aM3、RS、BRW-BRN-喷逐式熔断器以及尾线回收型熔断器（尾线回收型熔断器仅限于使用保护高压电容器组，熔丝熔断瞬间熔体自吸弧，一般使用于装置体积较小场所，熔丝熔断以后无非弧采用弧光自吸灭，减少了装置结构的体积空间，降低了生产成本以及熔丝熔断弧光喷射造成的高压接地事故，这是尾线回收型熔断器在使用中优点之处，缺点是熔断器-熔断以后必须整套更换，熔丝熔断后从外观不易直观看到熔丝的好坏，也是各位设计工程师在选型时要注意的环节，尾线回收型熔断器生产厂家-丹东熔断器场，价格在每套在 40元左右，根据自己使用的熔体熔丝电流大小来定价格），如我们常用的高压电容器保护熔断器BRN型熔断器熔体有50P-100P根据自己设备使用场所选用熔体额定及熔丝额定电流，注熔体额定不等于熔丝熔断额定电流，这个熔断特性与设备额定电压额定电流发热特性有一定关系，也是设计选型特注意环节。

常规用电负载场所熔断器电流选择-电容器额定电流+电容器允许过电流倍数*1。

43-1。

55之间选取熔断器熔丝，这个使用于自动补偿场所，仅限于一般负载场所，在选型时可根据用电设备负载效率，如轻载一般使用场所，重载使用场所，熔断器选用略有不同之处，固定补偿场所熔断器选用一般按额定电流乘过电流倍数在乘2倍系数选取熔断器熔丝，根据实际情况来定，大概方向是这样的。

电子产品熔断器保护-一般选用快速熔断器RS型熔断器，在设备过电流或短路瞬间熔体发热该熔断器能快速切除该故障相，保护用电及供电设备，部分场所只能待开关设备击穿后造成短路，这时熔断器熔断甚至爆炸，这种情况在电子产品如电压电流瞬间突变快波动范围大场所屡见不鲜，也是各位设计师在选型是特注意的环节之一。

对于大电流保护熔断器或高压熔断器-可能熔断器是该设备的主要保护器件，也是该设备故障时作为保护的主要保护设备，熔断器熔断无人发现，可在熔断器容体上配装，熔断器撞击器，熔断器撞击器分2种，高压熔断器撞击器，熔断器熔断瞬间熔体内探针弹出推动撞击装置微动开关发出报警信号以便值班人员及早发现事故报警，迅速排除故障分析故障原因，低压熔断器报警辅助RX1-2型使用原理熔断器熔断瞬间电流很大熔断器报警辅助快熔接通承受不了设备的负载电流，瞬间报警熔丝熔断工作原理同高压熔断器工作原理。

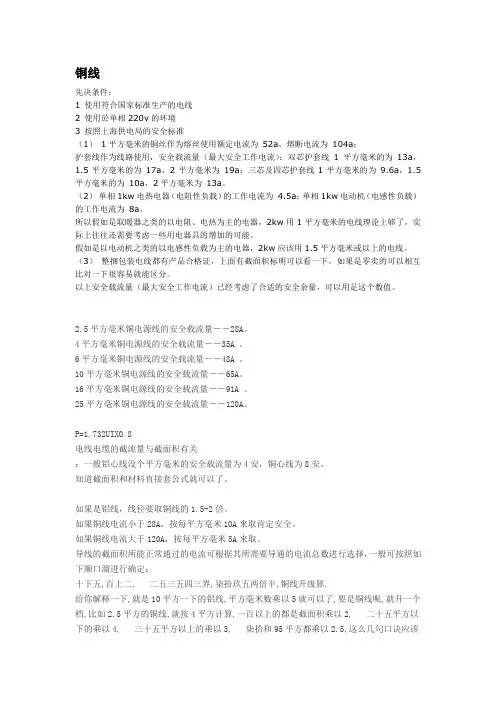

铜线先决条件：1 使用符合国家标准生产的电线2 使用於单相220v的环境3 按照上海供电局的安全标准（1）1平方毫米的铜丝作为熔丝使用额定电流为52a，熔断电流为104a；护套线作为线路使用，安全载流量（最大安全工作电流）：双芯护套线1平方毫米的为13a，1.5平方毫米的为17a，2平方毫米为19a；三芯及四芯护套线1平方毫米的为9.6a，1.5平方毫米的为10a，2平方毫米为13a。

（2）单相1kw电热电器（电阻性负载）的工作电流为 4.5a；单相1kw电动机（电感性负载）的工作电流为8a。

所以假如是取暖器之类的以电阻、电热为主的电器，2kw用1平方毫米的电线理论上够了，实际上往往还需要考虑一些用电器具的增加的可能。

假如是以电动机之类的以电感性负载为主的电器，2kw应该用1.5平方毫米或以上的电线。

（3）整捆包装电线都有产品合格证，上面有截面积标明可以看一下，如果是零卖的可以相互比对一下很容易就能区分。

以上安全载流量（最大安全工作电流）已经考虑了合适的安全余量，可以用足这个数值。

2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A 。

6平方毫米铜电源线的安全载流量－－48A 。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A 。

25平方毫米铜电源线的安全载流量－－120A。

P=1.732UIX0.8电线电缆的截流量与截面积有关：一般铝心线没个平方毫米的安全载流量为4安，铜心线为8安，知道截面积和材料直接套公式就可以了。

如果是铝线，线径要取铜线的1.5-2倍。

如果铜线电流小于28A，按每平方毫米10A来取肯定安全。

如果铜线电流大于120A，按每平方毫米5A来取。

导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算.给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确。

一、熔断器的概念熔断器其实就是一种短路保护器,广泛用于配电系统和控制系统,主要进行短路保护或严重过载保护。

熔断器是以金属导体作为熔体而分断电路的电器，它串联于电路中，当过载或短路电流通过熔体时，熔体自身将发热而熔断，从而对电力系统、各种电工设备及家用电器起到保护作用。

熔断器具有反时延特性，当过载电流小时，熔断时间长；过载电流大时，熔断时间短。

因此，在一定过载电流范围内至电流恢复正常，熔断器不会熔断，可以继续使用。

熔断器主要由熔体、外壳和支座3 部分组成，其中熔体是控制熔断特性的关键元件。

二、熔断器的作用当电路发生故障成异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中某些器件或贵重器件，也有可能烧毁电路甚至火灾或重大事故。

若电路中正确地选配安置了熔断器，那么，熔断器就会在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。

最早期的熔断器于一百多年前由爱迪生发明，由于当时的工业不发达白炽灯很贵重，所以，最初是将它用来保护昂贵的白炽灯。

三、熔断器的构造熔断器由绝缘底座（支持件）、触头、熔体等组成。

熔体是熔断器的主要工作部分，熔体相当于串联在电路中的一段特殊的导线，当电路发生短路或过载时，电流过大，熔断器因过热而熔化，从而切断电路。

熔体常做成丝状、栅状或片状。

熔体材料具有相对熔点低，特性稳定、易熔断的特点。

一般采用铅锡合金、纯铜片、镀银铜片、铝、锌、银等金属；常见熔断器触头通常有两个，是熔体与电联接的重要部件，它必须有良好的导电性，不应产生明显的安装接触电阻；四、熔断器种类1、螺旋式熔断器RL：在熔断管装有石英砂，熔体埋于其中，熔体熔断时，电弧喷向石英砂及其缝隙，可迅速降温而熄灭。

为了便于监视，熔断器一端装有色点，不同的颜色表示不同的熔体电流，熔体熔断时，色点跳出，示意熔体已熔断。

螺旋式熔断器额定电流为5～200A，主要用于短路电流大的分支电路或有易燃气体的场所。

熔断器的选择1.熔断器的安秒特性熔断器的动作是靠熔体的熔断来实现的，当电流较大时，熔体熔断所需的时间就较短。

而电流较小时，熔体熔断所需用的时间就较长，甚至不会熔断。

每一熔体都有一最小熔化电流。

相应于不同的温度，最小熔化电流也不同。

虽然该电流受外界环境的影响，但在实际应用中可以不加考虑。

一般定义熔体的最小熔断电流与熔体的额定电流之比为最小熔化系数，常用熔体的熔化系数大于1.25，也就是说额定电流为10A的熔体在电流12.5A以下时不会熔断。

从这里可以看出，熔断器只能起到短路保护作用，不能起过载保护作用。

如确需在过载保护中使用，必须降低其使用的额定电流，如8A的熔体用于10A的电路中，作短路保护兼作过载保护用，但此时的过载保护特性并不理想。

实际保险的标称值为额定电流，在电流达到额定值的2倍式，30-40秒保险丝就会熔断。

2.熔断器的选择主要依据负载的保护特性和短路电流的大小选择熔断器的类型。

对于容量小的电动机和照明支线，常采用熔断器作为过载及短路保护，因而希望熔体的熔化系数适当小些。

通常选用铅锡合金熔体的RQA系列熔断器。

对于较大容量的电动机和照明干线，则应着重考虑短路保护和分断能力。

通常选用具有较高分断能力的RM10和RL1系列的熔断器；当短路电流很大时，宜采用具有限流作用的RT0和RTl2系列的熔断器。

选择方法选择熔丝的方法是对于照明等冲击电流很小的负载，熔体的额定电流IRD等于或稍大于电路的实际工作电流I。

IRD≥I或IRD＝(1.1～1.5)I对于启动电流较大的负载，如电动机，熔体的额定电流IRD等于或稍大于电路的实际工作电流I的1.5～2.5倍。

IRD≥(1.5～2.5)I如果电动机频繁起动，式中系数可适当加大至3～3.5，具体应根据实际情况而定。

选择多台电动机的供电干线总保险可以按下式计算；IRD＝(1.5～2.5)IMQ＋ΣIe(n-1))式中；IMQ-是设备中最大的一台电动机的额定电流；Ie(n-1)-是设备中除了最大的一台电动机以外的其它所有电动机的额定电流的总和。

照明电路熔体额定电流的选择：照明电路中的熔断器熔体一般采用铅--锑或铅--锡合金．对于照明配电支路，熔体的额定电流应大于或等于该支路实际的最大负载电流．但应小于支路中最细导线的安全电流．照明电路的总熔体的额定电流应按下式进行选择：总熔体额定电流(安)=(0．9-1)×电度表额定电流(安)总熔体一般装在电度表出线上，熔体额定电流不应大于单相电度表的额定电流但必须大于电路中全部用电器用电时工作电流之和．电动机电路中熔体额定电流的选择：(1)当电路中只有一台电动机时：熔体额定电流(安)≥(1．5-2．5)×电动机的额定电流(安)．当电动机额定容量小，轻载或有降压启动设备时，倍数可选取小些；重载或直接启动时，倍数可取大些．(2)当一条电路中有几台电动机时：总熔体额定电流(安)≥(1．5-2．5)×容量最大一台电动机的额定电流(安)+其余几台电动机的额定电流之和(安)．对于直流电动机和利用降压启动的绕线式交流电动机，其熔断器熔体的额定电流应按下式进行选择：熔体的额定电流(安)=(1．2-1．5)×电动机额定电流(安)配电变压器的高，低压侧熔体额定电流的选择：(1)对容量在100千伏安及以下的配电变压器，其高压侧熔体额定电流应按变压器高压侧额定电流的2-3倍选取；(2)对容量在100千伏安以上的配电变压器，其高压侧熔体额定电流应按变压器高压侧额定电流的1．5-2倍选取；(3)低压侧熔体额定电流可按变压器低压侧额定电流的1．2倍选取．硅整流的快速熔断器熔体额定电流可按下式选择：I≤0．8Ie式中I---快速熔体额定电流，安；Ie---硅整流器额定工作电流，安．熔断器在使用中应注意的事项：(1)应正确选择熔体，保证其工作的选择性；(2)熔断器内所装熔体的额定电流，只能小于或等于熔断器的额定电流；(3)熔体熔断后，应更换相同尺寸和材料的熔体，不能随意加粗或减小，更不能用不易熔断的其它金属丝去更换，以免造成事故；(4)安装熔体时，不应碰伤熔体本身，否则可能在正常电流通过时烧断，造成不必要的停电；(5)熔断器的熔体两端应接触良好；(6)更换熔体时，要切断电源，不能在带电情况下拔出熔断器．更换时，工作人员要带绝缘手套，穿绝缘鞋；(7)禁止使用多股绞合代替大容量的保险丝或分割大容量保险丝代替小容量保险丝；(8)更换保险丝时，应将接触面用砂布擦亮，拧紧；(9)保险丝，保险管及底座温度不应超过60℃，若超过60℃应进行处理更换；(10)容量为70安以上的保险丝应装在保险丝管中．首先应根据使用场合和负载性质选择熔断器的类型。

照明电路熔体额定电流的选择：照明电路中的熔断器熔体一般采用铅--锑或铅--锡合金．对于照明配电支路，熔体的额定电流应大于或等于该支路实际的最大负载电流．但应小于支路中最细导线的安全电流．照明电路的总熔体的额定电流应按下式进行选择：总熔体额定电流(安)=(0．9-1)×电度表额定电流(安)总熔体一般装在电度表出线上，熔体额定电流不应大于单相电度表的额定电流但必须大于电路中全部用电器用电时工作电流之和．电动机电路中熔体额定电流的选择：(1)当电路中只有一台电动机时：熔体额定电流(安)≥(1．5-2．5)×电动机的额定电流(安)．当电动机额定容量小，轻载或有降压启动设备时，倍数可选取小些；重载或直接启动时，倍数可取大些．(2)当一条电路中有几台电动机时：总熔体额定电流(安)≥(1．5-2．5)×容量最大一台电动机的额定电流(安)+其余几台电动机的额定电流之和(安)．对于直流电动机和利用降压启动的绕线式交流电动机，其熔断器熔体的额定电流应按下式进行选择：熔体的额定电流(安)=(1．2-1．5)×电动机额定电流(安)配电变压器的高，低压侧熔体额定电流的选择：(1)对容量在100千伏安及以下的配电变压器，其高压侧熔体额定电流应按变压器高压侧额定电流的2-3倍选取；(2)对容量在100千伏安以上的配电变压器，其高压侧熔体额定电流应按变压器高压侧额定电流的1．5-2倍选取；(3)低压侧熔体额定电流可按变压器低压侧额定电流的1．2倍选取．硅整流的快速熔断器熔体额定电流可按下式选择：I≤0．8Ie式中I---快速熔体额定电流，安；Ie---硅整流器额定工作电流，安．熔断器在使用中应注意的事项：(1)应正确选择熔体，保证其工作的选择性；(2)熔断器内所装熔体的额定电流，只能小于或等于熔断器的额定电流；(3)熔体熔断后，应更换相同尺寸和材料的熔体，不能随意加粗或减小，更不能用不易熔断的其它金属丝去更换，以免造成事故；(4)安装熔体时，不应碰伤熔体本身，否则可能在正常电流通过时烧断，造成不必要的停电；(5)熔断器的熔体两端应接触良好；(6)更换熔体时，要切断电源，不能在带电情况下拔出熔断器．更换时，工作人员要带绝缘手套，穿绝缘鞋；(7)禁止使用多股绞合代替大容量的保险丝或分割大容量保险丝代替小容量保险丝；(8)更换保险丝时，应将接触面用砂布擦亮，拧紧；(9)保险丝，保险管及底座温度不应超过60℃，若超过60℃应进行处理更换；(10)容量为70安以上的保险丝应装在保险丝管中．首先应根据使用场合和负载性质选择熔断器的类型。

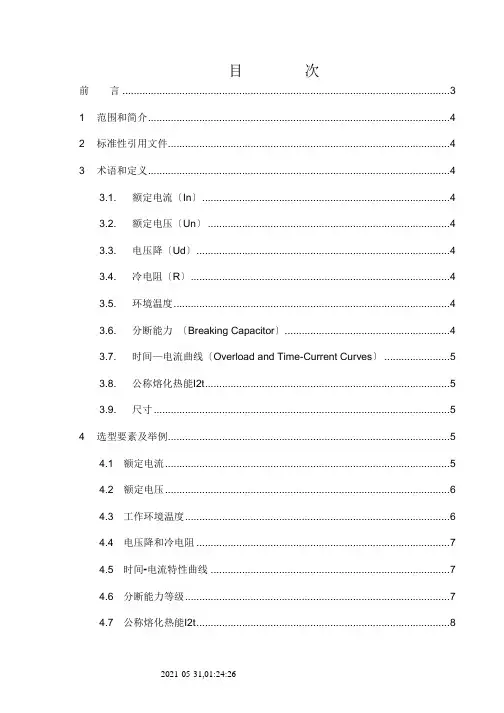

目次前言 (3)1范围和简介 (4)2标准性引用文件 (4)3术语和定义 (4)3.1.额定电流〔In〕 (4)3.2.额定电压〔Un〕 (4)3.3.电压降〔Ud〕 (4)3.4.冷电阻〔R〕 (4)3.5.环境温度 (4)3.6.分断能力〔Breaking Capacitor〕 (4)3.7.时间—电流曲线〔Overload and Time-Current Curves〕 (5)3.8.公称熔化热能I2t (5)3.9.尺寸 (5)4选型要素及举例 (5)4.1额定电流 (5)4.2额定电压 (6)4.3工作环境温度 (6)4.4电压降和冷电阻 (7)4.5时间-电流特性曲线 (7)4.6分断能力等级 (7)4.7公称熔化热能I2t (8)4.8耐久性〔寿命〕： (9)4.9结构特征 (9)4.10认证要求 (10)4.11标识 (10)4.12保险丝座 (10)4.13焊接和软套选用 (10)5选型方法综合举例 (11)6附录A：保险丝参数说明 (14)7附录B：选型要素本卷须知 (15)8附录C：保险丝选型案例 (16)9附录D：华为公司使用保险丝技术参数一览表 (16)10附录E：保险丝验证过程测试数据 (16)11参考文献 (16)前言本标准批准部门：本标准所替代的历次修订情况和修订专家为：保险丝选型标准1范围和简介1.1范围本标准规定了保险丝的选型方法和要求。

本标准适用于小型熔断保险丝的选择以及应用设计。

1.2简介本标准介绍了保险丝的技术参数,根据参数进行选型的方法,以及根据我司保险丝应用的现状，在实际选择中需要注意的问题，用以支持正确选型。

1.3关键词保险丝过流保护选型2标准性引用文件无3术语和定义3.1.额定电流〔In〕标注在保险丝上的额定工作电流。

该数值由制造商确定，为该保险丝所能载的电流。

额定电流通常是标准推荐的档位，例如1，1.25，1.5，1.6，2等〔单位：A〕3.2.额定电压〔Un〕标注在保险丝上的额定电压，表示该保险丝可以被使用的最大工作电压。

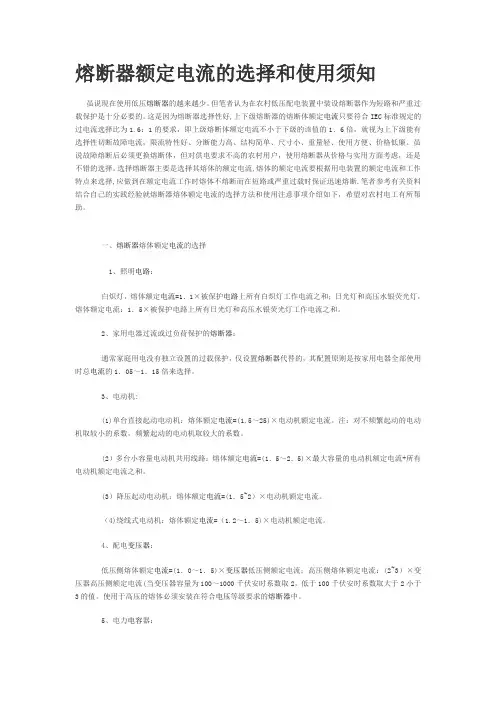

熔断器额定电流的选择和使用须知虽说现在使用低压熔断器的越来越少。

但笔者认为在农村低压配电装置中装设熔断器作为短路和严重过载保护是十分必要的。

这是因为熔断器选择性好,上下级熔断器的熔断体额定电流只要符合IEC标准规定的过电流选择比为1.6：1的要求，即上级熔断体额定电流不小于下级的该值的1．6倍，就视为上下级能有选择性切断故障电流，限流特性好、分断能力高、结构简单、尺寸小、重量轻、使用方便、价格低廉。

虽说故障熔断后必须更换熔断体，但对供电要求不高的农村用户，使用熔断器从价格与实用方面考虑，还是不错的选择。

选择熔断器主要是选择其熔体的额定电流,熔体的额定电流要根据用电装置的额定电流和工作特点来选择,应做到在额定电流工作时熔体不熔断而在短路或严重过载时保证迅速熔断.笔者参考有关资料结合自己的实践经验就熔断器熔体额定电流的选择方法和使用注意事项介绍如下，希望对农村电工有所帮助。

一、熔断器熔体额定电流的选择1、照明电路：白炽灯，熔体额定电流=1．1×被保护电路上所有白炽灯工作电流之和；日光灯和高压水银荧光灯，熔体额定电流：1．5×被保护电路上所有日光灯和高压水银荧光灯工作电流之和。

2、家用电器过流或过负荷保护的熔断器：通常家庭用电没有独立设置的过载保护，仅设置熔断器代替的，其配置原则是按家用电器全部使用时总电流的1．05～1．15倍来选择。

3、电动机:(1)单台直接起动电动机：熔体额定电流=(1.5～25)×电动机额定电流。

注：对不频繁起动的电动机取较小的系数，频繁起动的电动机取较大的系数。

(2）多台小容量电动机共用线路：熔体额定电流=(1．5～2．5)×最大容量的电动机额定电流+所有电动机额定电流之和。

(3）降压起动电动机：熔体额定电流=(1．5~2）×电动机额定电流。

（4)绕线式电动机：熔体额定电流=（1.2～1．5)×电动机额定电流。

4、配电变压器：低压侧熔体额定电流=(1．0～1．5)×变压器低压侧额定电流；高压侧熔体额定电流：(2~3）×变压器高压侧额定电流(当变压器容量为100～1000千伏安时系数取2，低于100千伏安时系数取大于2小于3的值。

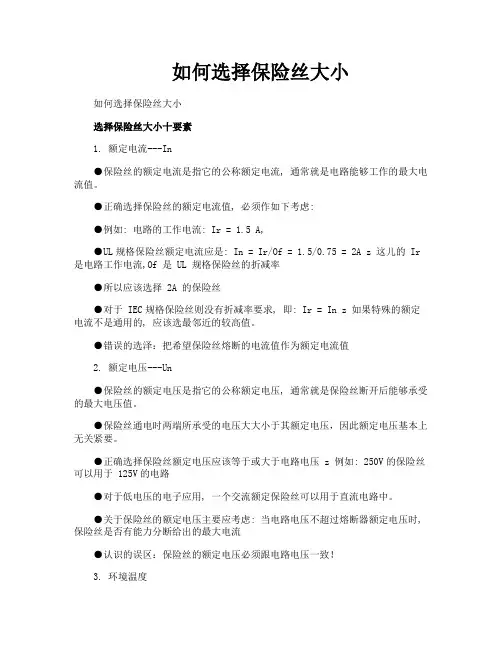

如何选择保险丝大小如何选择保险丝大小选择保险丝大小十要素1. 额定电流---In●保险丝的额定电流是指它的公称额定电流, 通常就是电路能够工作的最大电流值。

●正确选择保险丝的额定电流值, 必须作如下考虑:●例如: 电路的工作电流: Ir = 1.5 A,●UL规格保险丝额定电流应是: In = Ir/Of = 1.5/0.75 = 2A z 这儿的 Ir 是电路工作电流,Of 是 UL 规格保险丝的折减率●所以应该选择 2A 的保险丝●对于 IEC规格保险丝则没有折减率要求, 即: Ir = In z 如果特殊的额定电流不是通用的, 应该选最邻近的较高值。

●错误的选泽：把希望保险丝熔断的电流值作为额定电流值2. 额定电压---Un●保险丝的额定电压是指它的公称额定电压, 通常就是保险丝断开后能够承受的最大电压值。

●保险丝通电时两端所承受的电压大大小于其额定电压，因此额定电压基本上无关紧要。

●正确选择保险丝额定电压应该等于或大于电路电压 z 例如: 250V的保险丝可以用于 125V的电路●对于低电压的电子应用, 一个交流额定保险丝可以用于直流电路中。

●关于保险丝的额定电压主要应考虑: 当电路电压不超过熔断器额定电压时, 保险丝是否有能力分断给出的最大电流●认识的误区：保险丝的额定电压必须跟电路电压一致！3. 环境温度●保险丝所处小环境温度或已知的工作温度, 对保险丝的动作是有影响的 z 环境温度越高, 保险丝的工作时就越热, 其寿命也就越短●不管是 UL 规格还是 IEC规格, 保险丝的各项指标都是指在25 ℃ ，如小环境工作温度较高，则要考虑保险丝的.温度折减率。

●例: 选用快熔断保险丝在 90 0C小环境下和 1.5A 电流下工作,，若选用IEC规格保险丝, 那么额定电流就是:In = In/ Tf = 1.5A/0.95 = 1,58 A 推荐 1.6 A 或 2 A 的保险丝若选用UL 规格保险丝那么额定电流就是:In = In/OfxTf = 1.5A/0.75x0.95 = 2.1 A 应选 2.5 A 的保险丝4. 电压降/冷电阻---Ud/R●一般情况下，保险丝的电阻值与它的额定电流值成反比。

选择熔体额定电流。

（1）照明电路熔体额定电流≥被保护电路上所有照明电器工作电流之和。

（2）电动机：○1单台直接起动电动机熔体额定电流=（1.5～2.5）×电动机额定电流.○2多台直接起动电动机总的保护熔体额定电流=(1.5～2.5)×各台电动机电额定流之和。

○3降压起动电动机熔体额定电流=（1.5～2）×电动机额定电流.。

○4绕线式电动机熔体额定电流=（1.2～1.5）×电动机额定电流。

(3) 配电变压器低压则熔体额定电流=（1.0～1.5）×变压器低压则额定电流.。

(4) 并联电容器组熔体额定电流=（1.3～1.8）×电容器组额定电流.。

(5) 电焊机熔体额定电流=（1.5～2.5）×负荷电流。

(6) 电子整流元件快速熔断体额定电流≥1.57×整流元件额定电流.说明：熔体额定电流.的数值范围是为了适应熔体的标准件额定值。

熔断器的选择熔断器，我们日常生活里叫保险丝，其主要作用是用做电路过载和短路保护。

熔断器按其用途分为一般用途熔断器和半导体设备保护用熔断器。

熔断器是动力和照明线路的一种保护器件，当发生短路或过大电流故障时，能迅速切断电源，保护线路和电气设施的安全（但不能准确保护过负荷）。

熔断器的工作原理是：当通过熔断器的电流大于规定值时，以其自身产生的热量使熔体熔化而自动分断电路。

一、熔断器的分类常用的熔断器有瓷插式、螺旋式、有填料密封管式、无填料管式等几种类型，常用熔断器结构图(a)瓷插式(b)有填料螺旋式(c)无填料密闭管式(d)符号熔断器又分为高压和低压两大类。

用于3kV-35kV的为高压熔断器；用于交流220V 、380V 和直流220V 、440v 的为低压熔断器。

高压熔断器又分为户内式和户外式两种，型号说明如下：例如RN1-3 / 150 -200 即为户内式。

额定电压3kV、额定电流150A、断开容量为200MV A。

变压器高压熔丝对照表随着现代工业的发展，电力设备在我们的生产和生活中扮演着越来越重要的角色。

而变压器作为电力设备中的一种重要设备，其负责将高压电流转换为低压电流，为我们的生产和生活提供了稳定的电力保障。

而在变压器的运行过程中，高压熔丝也是一个非常重要的部件。

因此，我们需要了解变压器高压熔丝对照表，以便更好地维护和修理变压器。

变压器高压熔丝是为了保护变压器而设置的一种安全装置。

其作用是在短路或过载时，通过熔断来保护变压器。

因此，熔丝的选择是非常重要的。

如果选择不当，就会导致熔丝的熔断时间不合适，从而无法起到保护作用，或者熔丝的熔断电流过低，导致变压器无法正常工作。

因此，我们需要根据变压器的额定电压和额定电流来选择适当的熔丝。

变压器高压熔丝对照表是一种非常重要的参考工具。

它列出了各种额定电压和额定电流的变压器所需要的熔丝规格和熔断时间。

通过对照表，我们可以很方便地选择适当的熔丝，从而保证变压器的正常工作和安全运行。

下面是一个变压器高压熔丝对照表的示例：额定电压（kV）额定电流（A）熔丝规格熔断时间（s）6 400 3A 0.16 630 4A 0.16 800 5A 0.110 400 2A 0.110 630 3A 0.110 800 4A 0.1通过对照表，我们可以看出，当变压器的额定电压为6kV，额定电流为400A时，需要选择3A的熔丝，并且熔断时间为0.1秒。

同样地，当变压器的额定电压为10kV，额定电流为630A时，需要选择3A 的熔丝，并且熔断时间为0.1秒。

需要注意的是，变压器高压熔丝的选择不仅要考虑变压器的额定电压和额定电流，还要考虑变压器的型号、制造商和工作环境等因素。

因此，在选择熔丝时，我们需要仔细阅读变压器的说明书，并咨询专业的电气工程师或技术人员的建议。

除了选择适当的熔丝外，我们还需要定期检查变压器高压熔丝的状态。

如果熔丝出现熔断现象，就需要及时更换熔丝，并找出熔丝熔断的原因。

跌落式熔断器熔丝额定电流熔断器是一种专门用来保护电路安全的电气设备，它的作用是在电路过载或短路时切断电路，以防止电路损坏和火灾事故的发生。

而跌落式熔断器熔丝额定电流是指熔断器熔丝所能承受的最大电流值，也是熔断器选择的重要参数之一。

熔断器熔丝是熔断器中最关键的部件，它的材料通常是金属丝，如铜或铝。

当电路中通过的电流超过熔丝的额定电流时，熔丝就会被过热并熔断，从而切断电路。

因此，熔丝的额定电流决定了熔断器能够保护的电路负荷。

熔丝的额定电流通常以安培（A）为单位进行表示。

在选择熔断器时，我们需要根据电路的负荷情况来确定熔丝的额定电流。

如果电路的负荷电流超过熔丝的额定电流，熔断器就会被动作，从而切断电路。

因此，选择合适的熔丝额定电流对于电路的正常运行和保护至关重要。

熔丝额定电流的选择应该根据电路的负荷电流和短路电流来确定。

负荷电流是指电路正常工作时的电流值，而短路电流是指电路出现短路时的电流值。

在选择熔丝额定电流时，我们需要考虑到电路的负荷电流和短路电流的最大值，以确保熔丝能够在最不利的情况下正常工作。

熔丝额定电流还应考虑电路的特殊要求。

例如，对于启动电流较大的电动机，熔丝的额定电流应该比负荷电流大一些，以确保电动机的正常启动。

另外，对于频繁开关的电路，熔丝的额定电流也需要适当增加，以防止熔丝因频繁动作而过早熔断。

跌落式熔断器熔丝额定电流是熔断器选择的重要参数，它决定了熔断器能够保护的电路负荷。

在选择熔丝额定电流时，我们需要考虑电路的负荷电流、短路电流和特殊要求，以确保熔丝能够在最不利的情况下正常工作。

只有选择合适的熔丝额定电流，我们才能有效地保护电路安全，防止电路损坏和火灾事故的发生。

熔丝选择指南熔丝选择过程中所涉及的诸多因素罗列如下:1.正常工作电流;2.应用电压(AC或DC);3.环境温度;4.过载电流与熔丝必须熔断的时间;5.最大故障电流;6.脉冲、冲击电流，涌入电流，启动电流和电路瞬变值；7.结构尺寸限制，如长度、直径或高度；8.必要的机构鉴定书，如UL，CSA，VDE等军事部门等机构；9.需要考虑的事项：容易更换，轴向引线，目测指示等；10.熔丝座部件：保险丝夹，安装盒，面板安装，P.C.板安装，射频干扰屏等等。

正常工作电流：在25℃条件下运行，熔丝的电流额定值通常要减少25%以避免干扰熔断。

例如，一个电流额定值为10A 的熔丝通常不推荐在25℃环境温度下在大于7.5A的电流下操作。

欲知详情，请见前面的“额定值减少”和下面的“环境温度”。

电压：熔丝的电压额定值必须等于或大于有效的电路电压。

有关例外的情况请见“电压额定值”。

环境温度：熔丝的电流承载能力试验是在25℃环境温度下进行的，这种试验受环境温度变化的影响。

环境温度越高，熔丝的工作温度就越高，其寿命就越短。

相反，在较低的温度下操作将延长熔丝的寿命。

当正常工作电流达到或超过所选熔丝的额定电流时，熔丝也逐渐变得越热。

实际经验表明，在室温下，如果在不大于表列熔丝额定电流数值的75%条件下使用的话，那么熔丝应该无限期操作下去。

以下为环境温度对电流承载能力影响的典型曲线图：其中：曲线A：为传统的慢熔断熔丝的曲线；曲线B：为特快熔断，快熔断和螺旋绕制的熔丝的曲线；曲线C：自复聚合物保护器的曲线；*除额定值的减少之外还有环境温度的影响，请见例子。

例子：在某一使用场合，给定的正常电流为1.5A，采用一种传统的慢断熔丝，在室温下工作，则：表列熔丝额定值=正常工作主电流/0.75即1.5A/0.75=2.0A熔丝（在25℃下）同样，如果该同一熔丝在70℃高温的环境温度下工作，就必须额外减少工作电流，环境温度曲线图中的曲线A（传统的慢熔断熔丝表明）70℃时的最大运行额定值的百分比为80%，在这种情况下，表列熔丝额定值=正常工作主电流/0.75*额定值有百分比即1.5A/0.75*0.80=2.5A熔丝（在70℃下）过载电流情况：这是当电路需要保护时的电流强度。

熔断器选用三大方法熔断器是一种结构简单、使用方便、价格低廉的保护电器，广泛应用于低压配电系统和控制电路中，主要作为短路保护元件，也常作为单台电气设备的过载保护元件。

1. 熔断器选用的一般原则（1）根据使用条件确定熔断器的类型。

（2）选择熔断器的规格时，应首先选定熔体的规格，然后根据熔体去选择熔断器的规格。

（3）熔断器的保护特性应与被保护对象的过载特性有良好的配合。

（4）在配电系统中，各级熔断器应相互匹配，一般上一级熔体的额定电流要比下一级熔体的额定电流大2~3倍。

（5）对于保护电动机的熔断器，应注意电动机启动电流的影响，熔断器一般只作为电动机的短路保护，过载保护应采用热继电器。

（6）熔断器的额定电流应不小于熔体的额定电流；额定分断能力应大于电路中可能出现的最大短路电流。

2. 一般用途熔断器的选用方法（1）熔断器类型的选择。

熔断器主要根据负载的情况和电路短路电流的大小来选择类型。

例如，对于容量较小的照明线路或电动机的保护，宜采用RCIA系列插入式熔断器或RM10系列无填料密闭管式熔断器；对于短路电流较大的电路或有易燃气体的场合，宜采用具有高分断能力RL系列螺旋式熔断器或RT（包括NT）系列有填料封闭管式熔断器；对于保护硅整流器件及晶闸管的场合，应采用快速熔断器。

熔断器的形式也要考虑使用环境，例如，管式熔断器常用语大型是被及容量较大的变电场合；插入式熔断器常用语无振动的场合；螺旋式熔断器多用于机床配电；电子设备一般采用熔丝座。

（2）熔体额定电流的选择。

1）对于照明电路和电热设备等电阻性负载，因为其负载电流比较稳定，可用作过载保护和短路保护，所以熔体的额定电流Irn应等于或稍大于负载的额定电流Ifn，即：2）电动机的启动电流很大，因此对电动机只宜作短路保护，对于保护长期工作的单台电动机，考虑到电动机启动时熔体不能熔断，即式中，轻载启动或启动时间较短时，系数可取近1.5；带重载启动、启动时间较长或启动较频繁时，系数可取近2.5。

(一)保险丝选择因素1.额定电流保险丝的额定电流是：指它的公称额定电流, 通常就是电路能够长期工作的最大电流值，而不是动作电流。

UL 规格保险丝过载能力弱，保险丝额定电流需按折减率0.75后使用。

IEC 规格保险丝过载能力强，额定电流不需折减。

选择原则：在25℃条件运行时，熔丝的电流额定值通常要减少25%以避免干扰熔断。

对于工作温度高于25℃的，需例 如：电路工作电流Ir=1.5A,UL保险丝额定电流应大于(或等于)：Ir/Of=1.5A/0.75=2A (PS：Of为电流折减2.额定电压保险丝的额定电压是：指它的公称额定电压, 通常就是保险丝断开后能够承受的最大电压值。

保险丝通电时两端所承受的电压远小于其额定电压，因此额定电压基本上无关紧要。

关于保险丝选择原则：保险丝额定电压应该大于或等于电路工作电压。

例 如：250V的保险丝可以用于 125V的电路。

3.工作温度不管UL还是IEC规格，保险丝各项指标都是在25℃环境的数据。

如果小环境工作温度较高，则要考虑温度折减率(见选择原则：电路工作电流需小于(或等于)：保险丝额定电流*0.75*K例 如：选用快熔断保险丝在90℃小环境下和1.5A电流下工作，参阅图1，其温度折损率(Tf)是95%。

①若选用IEC规格保险丝：In/Tf=1.5/0.95=1.58A,推荐1.6A或2A的保险丝。

②若选用UL规格保险丝：In/(Of*Tf)=1.5/(0.75*0.95)=2.1A,推荐2.5A的保险丝。

曲线 A: 传统的慢熔断保险丝曲线 A: 传统的慢熔断保险丝曲线 B: 特快熔断, 快熔断和螺旋式绕制的保曲线 B: 特快熔断, 快熔断和螺旋式绕制的保险丝图1 温度折减率与温度关系曲线 C: 可恢复 PTC曲线 C: 可恢复 PTC4.电压降/冷电阻--Ud/R①一般情况，保险丝的电阻值与它的额定电流值成反比。

②在保护电路中要求保险丝阻值越小越好，这样它的损耗功率就小，因此在保险丝技术参数中规定了最大电压降值或冷电阻值，但不作为产品验收依据。

照明电路熔体额定电流的选择：照明电路中的熔断器熔体一般采用铅--锑或铅--锡合金．对于照明配电支路，熔体的额定电流应大于或等于该支路实际的最大负载电流．但应小于支路中最细导线的安全电流．照明电路的总熔体的额定电流应按下式进行选择：总熔体额定电流(安)=(0．9-1)×电度表额定电流(安)总熔体一般装在电度表出线上，熔体额定电流不应大于单相电度表的额定电流但必须大于电路中全部用电器用电时工作电流之和．电动机电路中熔体额定电流的选择：(1)当电路中只有一台电动机时：熔体额定电流(安)≥(1．5-2．5)×电动机的额定电流(安)．当电动机额定容量小，轻载或有降压启动设备时，倍数可选取小些；重载或直接启动时，倍数可取大些．(2)当一条电路中有几台电动机时：总熔体额定电流(安)≥(1．5-2．5)×容量最大一台电动机的额定电流(安)+其余几台电动机的额定电流之和(安)．对于直流电动机和利用降压启动的绕线式交流电动机，其熔断器熔体的额定电流应按下式进行选择：熔体的额定电流(安)=(1．2-1．5)×电动机额定电流(安)配电变压器的高，低压侧熔体额定电流的选择：(1)对容量在100千伏安及以下的配电变压器，其高压侧熔体额定电流应按变压器高压侧额定电流的2-3倍选取；(2)对容量在100千伏安以上的配电变压器，其高压侧熔体额定电流应按变压器高压侧额定电流的1．5-2倍选取；(3)低压侧熔体额定电流可按变压器低压侧额定电流的1．2倍选取．硅整流的快速熔断器熔体额定电流可按下式选择：I≤0．8Ie式中I---快速熔体额定电流，安；Ie---硅整流器额定工作电流，安．熔断器在使用中应注意的事项：(1)应正确选择熔体，保证其工作的选择性；(2)熔断器内所装熔体的额定电流，只能小于或等于熔断器的额定电流；(3)熔体熔断后，应更换相同尺寸和材料的熔体，不能随意加粗或减小，更不能用不易熔断的其它金属丝去更换，以免造成事故；(4)安装熔体时，不应碰伤熔体本身，否则可能在正常电流通过时烧断，造成不必要的停电；(5)熔断器的熔体两端应接触良好；(6)更换熔体时，要切断电源，不能在带电情况下拔出熔断器．更换时，工作人员要带绝缘手套，穿绝缘鞋；(7)禁止使用多股绞合代替大容量的保险丝或分割大容量保险丝代替小容量保险丝；(8)更换保险丝时，应将接触面用砂布擦亮，拧紧；(9)保险丝，保险管及底座温度不应超过60℃，若超过60℃应进行处理更换；(10)容量为70安以上的保险丝应装在保险丝管中．首先应根据使用场合和负载性质选择熔断器的类型。

低压熔断器及其选择低压熔断器及其选择在城乡电网配电装置的短路故障和过负荷保护中，熔断器保护起着重要的作用。

一方面就是低压线路发生短路时，其电流到达熔丝额定电流的1．3～2．1倍时，在一定的时间内熔丝受热熔断，自动切断短路电流，保护低压配电设备的平安。

再就是配电变压器的出线工作电流等于配电变压器的额定电流时，熔丝起到配电变压器的过载保护作用。

(1)熔断器的性能①RClA型熔断器RClA型瓷插式熔断器，主要作为室内交流380V及以下的低压回路短路和过负荷保护之用。

该系列瓷插式熔断器主要由瓷盖、瓷底、触头和熔体四局部组成，其本身没有固定的熔体，对于熔量较大的熔断器，在灭弧室内还有编织的石棉，用来帮助灭弧。

②RMl0系列熔断器RMl0系列熔断器适用于交流50Hz、额定电压为220V、380V的低压配电装置中，作短路和过负荷保护。

RMl0系列熔断器为无填料封闭管式熔断器，由熔断管、熔体及触座组成，具有构造简单、更换熔体方便等优点。

③RM7系列熔断器RM7系列熔断器。

它是一种无填料封闭管式新系列熔断器，用于交流电压至380V直流电压至440V，电流至600A的电力线路中，作导线、电缆及电气设备的短路和连续过载保护用。

它可以取代RMI、RM2、RM3、RMl0等系列老产品。

它是由插座、可拆卸的熔断管及熔体组成的，构造简单，使用维护方便，可自行更换熔体。

其熔体由铜片冲制成变截面形状，中间加低熔点锡合金，具有显著的冶金效应。

熔断器在插座上插拔500次后仍能使用。

④RTO系列熔断器RTO系列熔断器为低压有填料封闭管式熔断器，一般用在配电变压器的低压侧出线，具有较高的断流能力，作为过载及短路保护。

RTO系列熔断器的型号含义为：⑤NT型低压高分断能力熔断器NT型低压高分断能力熔断器，适用于50142，电压660V及以下的低压配电装置中，作为短路或过负荷保护。

该熔断器具有功率损耗小，分断能力高，特性稳定，限流性能好，体积小等优点。
