智能天线ppt课件

七、研究简史
早期智能天线的研究主要集中在军事领域， 尤其是雷达领域，目的是在复杂的电磁环境中 有效地识别和跟踪目标。随后，智能天线在信 道扩容和提高通信质量等方面具备的独特优势 吸引了众多的专家学者，日本、欧洲和美国的 许多研究机构都相继开展了针对智能天线的众 多研究计划，这也为智能天线的迅速发展奠定 了基础。
一组特定的权向量w可以形成特定的波束。若要形 成多个不同指向的波束，则可以采用多个不同权向量的 波束形成器。
图7 多波束的形成原理图
图8 利用多波束形成网络的切换波束系统
在120°扇区内，波束形 成网络预先形成了等间 距的4个固定波束照射整 个扇区，系统扫描每个 波束，检测输出信号强 度，当某个期望用户处 于如图9中的位置时，波 束2输出功率将最大，因 此系统选择波束2对准期 望用户。当用户移动到 其它位置时，系统将切 换到相应波束上。

结构

天线阵列 下变频器 模数转换 自适应处理器 波束成型网络
图6 自适应天线工作原理
波束切换智能天线
利用多个并行波束覆盖整个用户区，每个波 束的指向是固定的波束宽度也随阵元数目而确定。 随着用户在小区中移动，基站选择不同的相应波 束，使接收信号最强。用户信号并不总在固定波 束中心，当用户出于波束边缘，干扰信号位于波 束中央时，接收效果最差，不能实现最佳接收。

ESPRIT（Estimation of Signal Parameters Via Rotational Invariance Techniques、旋转不变技 术信号参数估计）算法

最大似然法。
自适应波束赋形的目的是通过自适应算法得到 最佳加权系数。采用何种算法首先需要考虑自 适应准则，主要有最大信噪比（SNR）、最小 均方误差（MMSE）、最小方差、最大似然等

第八章智能天线智能天线技术是在自适应滤波和阵列信号处理技术的基础上发展起来的新兴天线技术。

基本思想：利用各用户信号空间特征的差异，采用阵列天线技术，根据某一接收准则自动调节各阵元的加权向量，达到最佳接收和发射，使得在同一信道上接收和发送多个用户的信号而又不相互干扰。

特点：具有抗多址干扰和扩容能力分类：1)自适应天线自适应天线是一种控制反馈系统，根据一定的准则，采用数字信号处理技术形成天线阵列的加权向量，通过对接收到的信号进行加权合并，在有用信号方向上形成主波束，而在干扰方向上形成零陷，从而提高信号的信干比。

2)多波束天线多波束天线采用多个波束覆盖整个用户区，每个波束的指向固定，波束宽度由阵源数目决定，系统根据用户的空间位置选取相应的波束，使接收信号最佳。

§ 智能天线的基本原理智能天线是一种阵列天线，排列方式多样，只介绍等间距直线阵。

智能天线的信号模型：假设等间距直线阵的阵元数目为N ，元间距为d ，参考阵元为1，微波信号)(t s 的入射方向与天线阵法向的夹角为θ。

如下图所示。

信号)(t s 到达第i 个阵元和参考元时的时间差为：()()θθτsin 1c di i -= 式中c 为光速。

如果载波频率为f ，波长为λ，信号)(t s 在参考元上感应信号用复数表示为：()ft j e t u t x π21)(=信号)(t s 在第i 个阵元上的感应信号可表示为：()()[]()()θτπθτπi i f j t f j i e t x e t u t x 212)(--==信号)(t s 在天线阵上感应的信号用向量表示为：()()()[]()()t x a t x t x t x t X TN 121,.....,)(θ== 式中()θa 称为引导向量并可表示为：()()⎥⎦⎤⎢⎣⎡=---θλπθλπθsin 21sin 2,.....,,1d N j d j e e a 设阵元的热噪声向量为：()()()[]TN t n t n t n t n ,.....,,)(21= 空间干扰向量为：()()()[]TN t J t J t J t J ,.....,,)(21= 则有：()()()()t J t n t x a t X ++=1)(θ智能天线的核心是波束形成器，而波束形成器的核心是自适应信号处理器。

优化
通过自适应算法，智能天线能够优化波束形状、抑制干扰、 提高信噪比等，从而提升通信系统的整体性能。
多天线协同工作
协同工作
智能天线系统由多个天线单元组成， 这些天线单元协同工作，共同完成信 号的接收和发送任务。
分集技术
通过多天线协同工作，智能天线能够 利用分集技术提高信号的可靠性，降 低多径干扰和衰落影响。
05
智能天线的发展趋势与 未来展望
高频谱利用与高效传
总结词
随着无线通信技术的不断发展，频谱资源变 得越来越紧张。智能天线技术通过高效利用 频谱资源，提高了无线通信系统的传输效率 和可靠性。
详细描述
智能天线采用自适应算法，动态调整波束方 向和功率分配，有效避免了信号干扰和浪费 。同时，智能天线还能实现多用户同时通信 ，进一步提高频谱利用效率。
《智能天线》ppt课件
目录
• 智能天线概述 • 智能天线的工作原理 • 智能天线的应用场景 • 智能天线的优势与挑战 • 智能天线的发展趋势与未来展望 • 智能天线的实际案例与演示
01
智能天线概述
定义与特点
定义
智能天线是一种基于数字信号处理技 术的自适应阵列天线，能够实现波束 赋形、跟踪和干扰抑制等功能。
• 尽管智能天线具有许多优势，但在实际应用中仍面临一些挑战。例如，智能天线的算法复杂度较高，需要高性能的处理 器才能实现实时运算。此外，由于智能天线的功能依赖于先进的信号处理技术，其硬件实现难度也较大。然而，随着技 术的不断进步和优化，这些问题已有相应的解决方案。例如，采用高性能的处理器和优化算法可以降低算法复杂度；采 用专用集成电路（ASIC）或现场可编程门阵列（FPGA）等硬件加速技术可以降低硬件实现难度。这些解决方案有助于 推动智能天线的更广泛应用和发展。

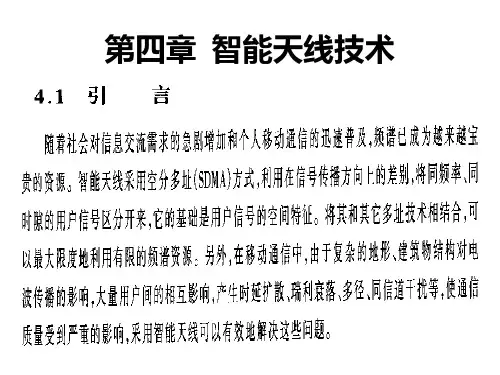

13
14
2. 寻向型天线(Direction Finding Antenna)
15
3. 优化合并型天线(Optimum Comdining Antenna)
16
4.2.3 智能天线的天线阵列
天线阵列是智能天线系统的一个重要 组成部分，在智能天线中，常见的天线 阵列形式有：直线阵列、圆环阵列和平 面阵列。
51
4.3 移动通信中智能天线的研究
52
我国早已将研究智能天线技术列入国 家863－317通信技术主题研究中的个人 通信技术分项，许多专家及大学正在进 行相关的研究。
我国的第三代移动通信系统基于同 步码分多址技术，广泛采用了智能天线 和软件无线电技术。作为系统根基的 SCDMA－WLL的现场运行结果，足以 证明基于TD－SCDMA技术的第三代移 动通信系统是可行和成熟的。
53
欧洲在进行了基于DECT基站的智能天 线技术研究后，继续进行诸如最优波束 形成算法、系统性能评估等研究。日本 某研究所提出了基于智能天线的软件天 线概念，即用户所处环境不同，影响系 统性能的主要因素亦不同，可通过软件 采用相应的算法。
54
美国的Metawave公司对用于FDMA、 CDMA、TDMA系统的智能天线进行了 大量研究开发； ArrayComm公司也研制 了用于无线本地环路的智能天线系统； 美国德州大学建立了智能天线试验环境； 加拿大McMaster大学也对算法进行了研 究。
59
60
上图给出了一个用于DSCDMA系统的时空 域联合处理系统结构框图。它除了有智能天线 部分，还有多用户联合检测部分。在多用户联 合检测部分，如我们需要先得到用户0的信号。 Demi和Modi (i＝1,2,…,M)分别将来自第i个用 户的扩频干扰解调后重新扩频，自适应数字滤 波器ADFi用来识别包括无线信道和天线阵列的 参数，以产生对干扰的复制。从智能天线输出 端的信号y(k)中减去干扰信号，得到的u(k)经 过自适应滤波器ADF0得到用户0的信号。再通 过Dem0解调后得到基带信息，把它重新扩频、 调制再与ADF0的输出相减，就得到了用于控 制ADFi（i＝0,1,…,M）的误差信号。
