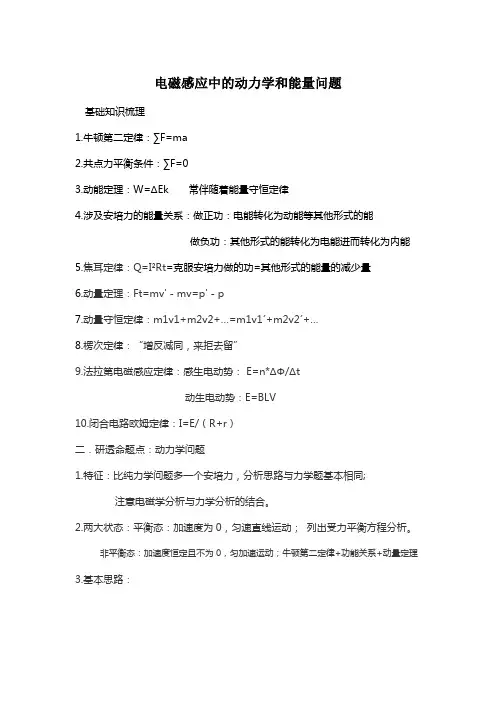

电磁感应中的动力学和能量问题基础知识梳理1.牛顿第二定律：∑F=ma2.共点力平衡条件：∑F=03.动能定理：W=ΔEk 常伴随着能量守恒定律4.涉及安培力的能量关系：做正功：电能转化为动能等其他形式的能做负功：其他形式的能转化为电能进而转化为内能5.焦耳定律：Q=I²Rt=克服安培力做的功=其他形式的能量的减少量6.动量定理：Ft=mv'－mv=p'－p7.动量守恒定律：m1v1+m2v2+…=m1v1ˊ+m2v2ˊ+…8.楞次定律：“增反减同，来拒去留”9.法拉第电磁感应定律：感生电动势： E=n*ΔΦ/Δt动生电动势：E=BLV10.闭合电路欧姆定律：I=E/（R+r）二．研透命题点：动力学问题1.特征：比纯力学问题多一个安培力，分析思路与力学题基本相同;注意电磁学分析与力学分析的结合。
2.两大状态：平衡态：加速度为0，匀速直线运动；列出受力平衡方程分析。
非平衡态：加速度恒定且不为0，匀加速运动；牛顿第二定律+功能关系+动量定理3.基本思路：三．例题精讲【例题】如图所示，两根质量均为m=2kg的金属棒垂直地放在光滑的水平导轨上，左右两部分导轨间距之比为1：2，导轨间有大小相等但左右两部分方向相反的匀强磁场，两棒电阻与棒长成正比，不计导轨电阻，今用250N的水平力F向右拉CD棒，在CD棒运动0.5m的过程中，CD上产生的焦耳热共为30J，此时两棒速率之比为vA：vC=1：2，立即撤去拉力F，设导轨足够长且两棒始终在不同磁场中运动，求：（1）在CD棒运动0.5m的过程中，AB棒上产生的焦耳热；（2）撤去拉力F瞬间棒速度vA和vC；（3）撤去拉力F后，到两棒最终匀速运动时通过回路的电荷量。
【变式】如图所示，M1N1P1Q1和M2N2P2Q2为在同一水平面内足够长的金属导轨，处在磁感应强度大小为B的匀强磁场中，磁场方向竖直向下。
导轨的M1N1段与M2N2段相互平行，间距为L；P1Q1段与P2Q2段也是平行的，间距为L/2 。
专题9・4电磁感应中的动力学和能量问题一、电磁感应与力和运动1．安培力的大小EB2l2v由感应电动势E=Blv、感应电流/=万和安培力公式F=BIl得F=~R~.2．安培力的方向判断(1)对导体切割磁感线运动，先用右手定则确定感应电流的方向，再用左手定则确定安培力的方向．(2)根据安培力阻碍导体和磁场的相对运动判断．3．电磁感应中的力和运动电磁感应与力学问题的综合，涉及两大研究对象：电学对象与力学对象．联系两大研究对象的桥梁是磁场对感应电流的安培力，其大小与方向的变化，直接导致两大研究对象的状态改变．二、电磁感应与能量守恒1．能量转化导体切割磁感线或磁通量发生变化，在回路中产生感应电流，这个过程中机械能或其他形式的能转化为电能，具有感应电流的导体在磁场中受安培力作用或通过电阻发热，又可使电能转化为机械能或内能．因此，电磁感应过程中总是伴随着能量的转化．2．电磁感应过程的实质是不同形式的能量转化的过程，而能量的转化是通过安培力做功的形式实现的，安培力做功的过程，是电能转化为其他形式能的过程，外力克服安培力做功，则是其他形式的能转化为电能的过程．高频考点一电磁感应与力和运动1．受力分析与运动分析对电磁感应现象中的力学问题，除了要作好受力情况和运动情况的动态分析外，还需要注意导体受到的安培力随运动速度变化的特点，速度变化，弹力及相应的摩擦力也随之而变，导致物体的运动状态发生变化．2．应用牛顿运动定律和运动学规律解答电磁感应问题的基本思路(1)用法拉第电磁感应定律和楞次定律求感应电动势的大小和方向．(2)求回路中的电流．(3)分析研究导体的受力情况(包含安培力，用左手定则确定其方向)．(4)根据牛顿第二定律和运动学规律或平衡条件列方程求解．例1、如图所示，在匀强磁场中有一倾斜的平行金属导轨，导轨间距为L,长为3么导轨平面与水平面的夹角为6,在导轨的中部刷有一段长为d的薄绝缘涂层.匀强磁场的磁感应强度大小为B,方向与导轨平面垂直•质量为m的导体棒从导轨的顶端由静止释放，在滑上涂层之前已经做匀速运动，并一直匀速滑到导轨底端．导体棒始终与导轨垂直，且仅与涂层间有摩擦，接在两导轨间的电阻为人，其他部分的电阻均不计，重力加速度为g.求：(1)导体棒与涂层间的动摩擦因数“；(2)导体棒匀速运动的速度大小V；(3)整个运动过程中，电阻产生的焦耳热0.【变式探究】如图，矩形闭合导体线框在匀强磁场上方，由不同高度静止释放，用t2分别表示线框ab边和cd边刚进入磁场的时刻.线框下落过程形状不变，ab边始终保持与磁场水平边界线OO'平行，线框平面与磁场方向垂直.设OO'下方磁场区域足够大，不计空B.B= 12mR L叮Ft C.v=^0-°D.v=2F-0m【举一反三】(多选)如图甲所示，MN左侧有一垂直纸面向里的匀强磁场，现将一边长为L、质量为加、电阻为R的正方形金属线框置于该磁场中，使线框平面与磁场方向垂直，且bc 边与磁场边界MN重合.当t=0时，对线框施加一水平拉力F,使线框由静止开始向右做匀加速直线运动；当t=t0时，线框的ad边与磁场边界MN重合.图乙为拉力F随时间t变高频考点二电磁感应与能量守恒1.电磁感应中的几个功能关系(1)导体克服安培力做的功等于产生的电能W安=£电安电(2)若电路为纯电阻电路，则电磁感应中产生的电能又完全转化为电路的焦耳热Q=E电电(3)导体克服安培力做的功等于消耗的机械能W安=左机械能；(4)综合起来可以看出“电路的焦耳热”等于“电磁感应中产生的电能”等于“机械能的减小”，即Q=E*=E机械能这里还要特别明确“能量转化的层次性”，即E机械能f E电-Q,其中电机械能．机械能电第一次转化是通过克服安培力做功W、来实现，第二次转化是通过感应电流流经电阻转化为安焦耳热来实现．2．用能量方法解决电磁感应问题的一般步骤(1)用法拉第电磁感应定律和楞次定律确定电动势的大小和方向．(2)画出等效电路，求出回路中电阻消耗电功率的表达式．(3)分析导体机械能的变化，用能量守恒关系得到机械功率的改变与回路中电功率的改变所满足的关系式．例2、半径分别为r和2r的同心圆形导轨固定在同一水平面内，一长为r、质量为m 且化的图线.由以上条件可知，磁场的磁感应强度B的大小及t0时刻线框的速率v为()质量分布均匀的直导体棒AB置于圆导轨上面.BA的延长线通过圆导轨中心O,装置的俯视图如图所示.整个装置位于一匀强磁场中，磁感应强度的大小为B，方向竖直向下.在内圆导轨的C点和外圆导轨的D点之间接有一阻值为R的电阻(图中未画出).直导体棒在水XXXxxxX XX XXX平外力作用下以角速度①绕o 逆时针匀速转动，在转动过程中始终与导轨保持良好接触.设导体棒与导轨之间的动摩擦因数为〃，导体棒和导轨的电阻均可忽略.重力加速度大小为g ，求：(1) 通过电阻R 的感应电流的方向和大小;(2) 外力的功率．1【变式探究】(多选)如图所示，固定在同一水平面上的两平行金属导轨AB 、CD ，两端接有阻值相同的两个定值电阻.质量为m 的导体棒垂直放在导轨上，轻弹簧左端固定，右端连接导体棒，整个装置处于竖直向下的匀强磁场中.当导体棒静止在00位置时，弹簧处于原 长状态.此时给导体棒一个水平向右的初速度v 0，它能向右运动的最远距离为d ，且能再次经过00位置.已知导体棒所受的摩擦力大小恒为/,导体棒向右运动过程中左侧电阻产生B .弹簧的弹性势能最大为2mv &—20—fdC •导体棒再次回到00'位置时的动能等于1mv 0—40—2fdD .导体棒再次回到00'位置时的动能大于2mv g —40—2fd 的热量为0,不计导轨和导体棒的电阻.贝％)【举一反三】如图甲所示，在虚线mn的上方存在垂直纸面向里的匀强磁场，mn的下方存在竖直向下的匀强磁场，mn上下两侧磁场的磁感应强度大小相等.将两根足够长的直导轨平行放置在磁场中，且贯穿虚线的上下两侧.取两根等长的金属棒a、b,两端分别套上金属环，然后将两金属棒套在长直导轨上，其中a棒置于虚线上侧，b棒置于虚线下侧.从t=0时刻开始在a棒上加一竖直向上的外力F，使a棒由静止开始向上做匀加速直线运动,外力随时间的变化规律如图乙所示，同时b棒在t=0时刻由静止释放.已知两导轨的间距为L=1.5m，a、b棒的质量分别为m y=1kg、m2=0.27kg，两金属棒的总电阻为R=1.8Q,忽略导轨的电阻，b棒与导轨的动摩擦因数为“=0.75，不计a棒与导轨之间的摩擦，取g甲乙(1)求虚线上下两侧的磁感应强度大小以及a棒匀加速运动的加速度大小；(2)如果在0〜2s的时间内外力F对a棒做功为40J,则该过程中整个电路产生的焦耳热为多少？(3)经过多长时间b棒的速度最大?高频考点三、微元法在电磁学中的应用微元法是将研究对象无限细分，从中抽取出微小单元进行研究，找出被研究对象变化规律，由于这些微元遵循的规律相同，再将这些微元进行必要的数学运算(累计求和)，从而顺利解决问题.用该方法可以将一些复杂的物理过程，用我们熟悉的规律加以解决，是物理学中常用的思想方法之一.例3、如图所示，两条平行导轨所在平面与水平地面的夹角为0,间距为L.导轨上端接有一平行板电容器，电容为C.导轨处于匀强磁场中，磁感应强度大小为B,方向垂直于导轨平面向下.在导轨上放置一质量为m的金属棒，棒可沿导轨下滑，且在下滑过程中保持与导轨垂直并良好接触.已知金属棒与导轨之间的动摩擦因数为“，重力加速度大小为g.忽略所有电阻.让金属棒从导轨上端由静止开始下滑，求：(1)电容器极板上积累的电荷量与金属棒速度大小的关系(2)金属棒的速度大小随时间变化的关系．护鮎—真题练习泮一1.【2016・全国卷I】如图1-,两固定的绝缘斜面倾角均为0,上沿相连.两细金属棒刃(仅标出a端)和c〃(仅标出c端)长度均为L,质量分别为2m和m；用两根不可伸长的柔软轻导线将它们连成闭合回路abdca,并通过固定在斜面上沿的两光滑绝缘小定滑轮跨放在斜面上，使两金属棒水平.右斜面上存在匀强磁场，磁感应强度大小为B,方向垂直于斜面向上，已知两根导线刚好不在磁场中，回路电阻为人，两金属棒与斜面间的动摩擦因数均为“，重力加速度大小为g,已知金属棒ab匀速下滑.求：()(1)作用在金属棒ab上的安培力的大小(2)金属棒运动速度的大小.图1-2.【2016・全国卷II】如图1-所示，水平面(纸面)内间距为/的平行金属导轨间接一电阻，质量为m、长度为l的金属杆置于导轨上.t=0时，金属杆在水平向右、大小为F的恒定拉力作用下由静止开始运动.t0时刻，金属杆进入磁感应强度大小为B、方向垂直于纸面向里的匀强磁场区域，且在磁场中恰好能保持匀速运动.杆与导轨的电阻均忽略不计，两者始终保持垂直且接触良好，两者之间的动摩擦因数为〃•重力加速度大小为g.求:(1)金属杆在磁场中运动时产生的电动势的大小；(2)电阻的阻值.图1-3.【2016•浙江卷】小明设计的电磁健身器的简化装置如图1-10所示，两根平行金属导轨相距l=0.50m，倾角0=53°，导轨上端串接一个R=0.05Q的电阻.在导轨间长d=0.56m的区域内，存在方向垂直导轨平面向下的匀强磁场，磁感应强度B=2.0T.质量m=4.0kg的金属棒CD 水平置于导轨上，用绝缘绳索通过定滑轮与拉杆GH相连.CD棒的初始位置与磁场区域的下边界相距5=0.24m.—位健身者用恒力F=80N拉动GH杆,CD棒由静止开始运动，上升过程中CD棒始终保持与导轨垂直.当CD棒到达磁场上边界时健身者松手，触发恢复装置使CD棒回到初始位置(重力加速度g取10m/s2，sin53°=0.8，不计其他电阻、摩擦力以及拉杆和绳索的质量)•求:(1)CD棒进入磁场时速度v的大小；(2)CD棒进入磁场时所受的安培力F A的大小；(3)在拉升CD棒的过程中，健身者所做的功W和电阻产生的焦耳热Q.4.【2016•全国卷III】如图1-所示，两条相距l的光滑平行金属导轨位于同一水平面(纸面)内，其左端接一阻值为R的电阻；一与导轨垂直的金属棒置于两导轨上；在电阻、导轨和金属棒中间有一面积为S的区域，区域中存在垂直于纸面向里的均匀磁场，磁感应强度大小B1随时间t的变化关系为B=kt,式中k为常量；在金属棒右侧还有一匀强磁场区域，区域左边界(虚线)与导轨垂直，磁场的磁感应强度大小为B0，方向也垂直于纸面向里.某时刻，金属棒在一外加水平恒力的作用下从静止开始向右运动，在t0时刻恰好以速度v0越过劇，此后向右做匀速运动.金属棒与导轨始终相互垂直并接触良好，它们的电阻均忽略不计.求：(1)在t=0到t=t0时间间隔内，流过电阻的电荷量的绝对值；(2)在时刻t(t>t0)穿过回路的总磁通量和金属棒所受外加水平恒力的大小.图1-5.(2013・天津理综・3)如图2所示，纸面内有一矩形导体闭合线框abed，ab边长大于be边长，置于垂直纸面向里、边界为MN的匀强磁场外，线框两次匀速地完全进入磁场，两次速度大小相同，方向均垂直于MN.第一次ab边平行MN进入磁场,线框上产生的热量为Q],通过线框导体横截面的电荷量为q1；第二次be边平行MN进入磁场，线框上产生的热量为Q2,通过线框导体横截面的电荷量为q2,贝％)A.0>Q2,q pC.Q1=Q2,qfB.Q1>Q2，q1>q2D.Q1=Q2,q>qi图2。
电磁感应中的动力学和能量问题一、电磁感应中的动力学问题1．所用知识及规律(3)牛顿第二定律及功能关系2．导体的两种运动状态(1)导体的平衡状态——静止状态或匀速直线运动状态．(2)导体的非平衡状态——加速度不为零．3．两大研究对象及其关系电磁感应中导体棒既可看作电学对象(因为它相当于电源)，又可看作力学对象(因为感应电流产生安培力)，而感应电流I和导体棒的速度v则是联系这两大对象的纽带例1：如图所示，光滑斜面的倾角α＝30°，在斜面上放置一矩形线框abcd，ab 边的边长l1＝1 m，bc边的边长l2＝0.6 m，线框的质量m＝1 kg，电阻R＝0.1 Ω，线框通过细线与重物相连，重物质量M＝2 kg，斜面上ef(ef∥gh)的右方有垂直斜面向上的匀强磁场，磁感应强度B＝0.5 T，如果线框从静止开始运动，进入磁场的最初一段时间做匀速运动，ef和gh的距离s＝11.4 m，(取g＝10 m/s2)，求：(1)线框进入磁场前重物的加速度；(2)线框进入磁场时匀速运动的速度v；(3)ab边由静止开始到运动到gh处所用的时间t；(4)ab边运动到gh处的速度大小及在线框由静止开始运动到gh处的整个过程中产生的焦耳热．反思总结分析电磁感应中动力学问题的基本思路（顺序）：即学即练1：如图所示，两光滑平行导轨水平放置在匀强磁场中，磁场垂直导轨所在平面，金属棒ab可沿导轨自由滑动，导轨一端连接一个定值电阻R，金属棒和导轨电阻不计．现将金属棒沿导轨由静止向右拉，若保持拉力F恒定，经时间t1后速度为v，加速度为a1，最终以速度2v做匀速运动；若保持拉力的功率P恒定，棒由静止经时间t2后速度为v，加速度为a2，最终也以速度2v做匀速运动，则( )．A．t2＝t1 B．t1>t2C．a2＝2a1 D．a2＝5a1即学即练2：如图甲所示，MN、PQ两条平行的光滑金属轨道与水平面成θ＝30°角固定，M、P之间接电阻箱R，导轨所在空间存有匀强磁场，磁场方向垂直于轨道平面向上，磁感应强度为B＝0.5 T．质量为m的金属杆ab水平放置在轨道上，其接入电路的电阻值为r.现从静止释放杆ab，测得其在下滑过程中的最大速度为vm.改变电阻箱的阻值R，得到vm与R的关系如图乙所示．已知轨道间距为L ＝2 m，重力加速度g取10 m/s2，轨道充足长且电阻不计．(1)当R＝0时，求杆ab匀速下滑过程中产生的感应电动势E的大小及杆中电流的方向；(2)求杆ab的质量m和阻值r；(3)当R＝4 Ω时，求回路瞬时电功率每增加1 W的过程中合外力对杆做的功W.二、电磁感应中的能量问题1．电磁感应中的能量转化2．求解焦耳热Q 的三种方法例2、如图所示，充足长的光滑平行金属导轨MN 、PQ 竖直放置，一匀强磁场垂直穿过导轨平面，导轨的上端M 与P 间连接阻值为R ＝0.40 Ω的电阻，质量为m ＝0.01 kg 、电阻为r ＝0.30 Ω的金属棒ab 紧贴在导轨上．现使金属棒ab 由静止开始下滑，其下滑距离与时间的关系如下表所示，导轨电阻不计，重力加速度g 取10 m/s2.试求：(1)当t ＝0.7 s 时，重力对金属棒ab 做功的功率；(2)金属棒ab 在开始运动的0.7 s 内，电阻R 上产生的焦耳热；(3)从开始运动到t ＝0.4 s 的时间内，通过金属棒ab 的电荷量．即时训练3：如图，充足长的U 型光滑金属导轨平面与水平面成θ角(0<θ<90°)，其中MN 与PQ 平行且间距为L ，导轨平面与磁感应强度为B 的匀强磁场垂直，导轨电阻不计．金属棒ab 由静止开始沿导轨下滑，并与两导轨始终保持垂直且良好接触，ab 棒接入电路的电阻为R ，当流过ab 棒某一横截面的电量为q 时，棒的速度大小为v ，则金属棒ab 在这一过程中 ( )．A ．运动的平均速度大小为12v B ．下滑的位移大小为qR BLC ．产生的焦耳热为qBLvD ．受到的最大安培力大小为B 2L 2v Rsin θ即时训练4：某兴趣小组设计了一种发电装置，如图所示．在磁极和圆柱状铁芯之间形成的两磁场区域的圆心角α均为49π，磁场均沿半径方向．匝数为N 的矩形线圈abcd 的边长ab ＝cd ＝l 、bc ＝ad ＝2l .线圈以角速度ω绕中心轴匀速转动，bc 边和ad 边同时进入磁场．在磁场中，两条边所经过处的磁感应强时间t (s) 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 下滑距离s (m) 0 0.1 0.3 0.7 1.4 2.1 2.8 3.5度大小均为B，方向始终与两边的运动方向垂直．线圈的总电阻为r，外接电阻为R.求：(1)线圈切割磁感线时，感应电动势的大小Em；(2)线圈切割磁感线时，bc边所受安培力的大小F；(3)外接电阻上电流的有效值I.。
电磁感应中的动力学问题和能量1.在电磁感应中，切割磁感线的导体或磁通量发生变化的回路将产生感应电动势，该导体或回路相当于电源，与其他导体构成闭合电路.因此，电磁感应问题往往与电路联系在一起.2.解决电路问题的基本步骤（1）确定电源：首先明确产生电磁感应的电路就是等效电源；其次利用E=nΔΦ/Δt 或E=BLv 求感应电动势的大小；再利用右手定则或楞次定律判断感应电流的方向（2）正确分析电路的结构，画等效电路图（3）利用闭合电路欧姆定律、串并联电路的性质、电功率等公式求解.例1：如图所示，长L 1宽L 2的矩形线圈电阻为R ，处于磁感应强度为B 的匀强磁场边缘，线圈与磁感线垂直。
求：将线圈以向右的速度v 匀速拉出磁场的过程中，⑴拉力的大小F ； ⑵拉力的功率P ； ⑶拉力做的功W ； ⑷线圈中产生的电热Q ；⑸通过线圈某一截面的电荷量q 。
解： ⑴v R v L B F BIL F R E I v BL E ∝=∴===22222,,, ⑵22222v R v L B Fv P ∝== ⑶v Rv L L B FL W ∝==12221 ⑷v W Q ∝=⑸ Rt R E t I q ∆Φ==⋅=与v 无关。
特别注意电热Q 和电荷q 的区别 这是一道基本练习题，要注意计算中所用的边长是L 1还是L 2 ，还应该思考一下这些物理量与速度v 之间有什么关系。
新课 电磁感应中的动力学问题1.通过导体的感应电流在 磁场 中将受到安培力作用，电磁感应往往和力学问题结合在一起.解决这类问题需要综合应用电磁感应规律（法拉第电磁感应定律、 欧姆定律 ）及力学中的有关规律（ 牛顿运动定律 、动量守恒定律、动能定理等）2.解决电磁感应中的力学问题的方法（1）用法拉第电磁感应定律和楞次定律（包括右手定则）确定感应电动势的大小和方向（2）用闭合电路欧姆定律确定感应电流的大小和方向（3）分析受力情况和运动情况（2种状态：平衡和非平衡状态）（4）根据平衡条件或牛顿第二定律方程求解。
电磁感应中的动力学问题
1．安培力的大小
感应电动势：E ＝Blv
感应电流：I ＝E R ＋r
安培力公式：F ＝BIl
?F ＝B 2l 2
v R ＋r 2．安培力的方向
(1)先用右手定则确定感应电流方向，再用左手定则确定安培力方向。
(2)根据楞次定律，安培力方向一定和导体切割磁感线运动方向相反。

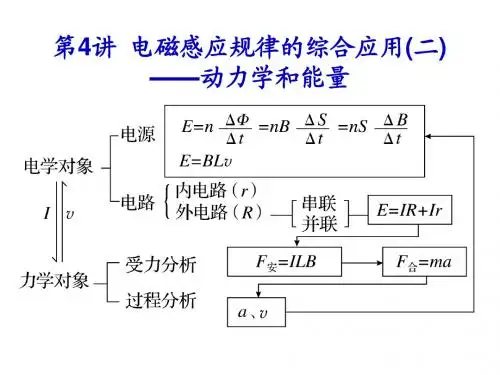

1．电磁感应中动力学问题的动态分析
联系电磁感应与力学问题的桥梁是磁场对电流的安培力，
由于感应电流与导体切割磁感线运动的加速度有着相互制约关系，因此导体一般不是匀变速直线运动，
而是经历一个动态变化过程再趋于一个稳定状态，分析这一动态过程的基本思路是：
导体受力运动――→E ＝BLv 感应电动势错误!感应电流错误!通电导体受安培力→合外力变化――→F 合＝ma 加速度变化→速度变化→周而复始地循环，循环结束时，加速度等于零，导体达到稳定的临界状态。
2．解题步骤
(1)用法拉第电磁感应定律和楞次定律、右手定则确定感应电动势的大小和方向。
(2)应用闭合电路欧姆定律求出电路中的感应电流的大小。
(3)分析研究导体受力情况，特别要注意安培力方向的确定。
(4)列出动力学方程或平衡方程求解。
3．两种状态处理
(1)导体处于平衡态——静止或匀速直线运动状态。
处理方法：根据平衡条件
——合外力等于零，列式分析。
(2)导体处于非平衡态——加速度不为零。
处理方法：根据牛顿第二定律进行动态分析或结合功能关系分析。
电磁感应中的动力学及能量问题【学习目标】1.掌握电磁感应中动力学问题的分析方法.2.理解电磁感应过程中能量的转化情况，能用能量的观点分析和解决电磁感应问题．1．如图5所示，匀强磁场存在于虚线框内，矩形线圈竖直下落，不计空气阻力．如果线圈中受到的磁场力总小于其重力，则它在1、2、3、4位置时的加速度关系为()图5A．a1＞a2＞a3＞a4 B．a1＝a2＝a3＝a4C．a1＝a3＞a2＞a4 D．a1＝a3＞a2＝a42. (多选)如图6所示，两根光滑的金属导轨，平行放置在倾角为θ的斜面上，导轨的左端接有电阻R，导轨自身的电阻可忽略不计．斜面处在一匀强磁场中，磁场方向垂直于斜面向上．质量为m、电阻可以忽略不计的金属棒ab，在沿着斜面与棒垂直的恒力F作用下沿导轨匀速上滑，且上升的高度为h，在这一过程中()图6A．作用于金属棒上的各个力的合力所做的功等于零B．作用于金属棒上的各个力的合力所做的功等于mgh与电阻R上产生的焦耳热之和C．恒力F与安培力的合力所做的功等于零D．恒力F与重力的合力所做的功等于电阻R上产生的焦耳热3. 如图7所示，两平行金属导轨位于同一水平面上，相距l，左端与一电阻R相连；整个系统置于匀强磁场中，磁感应强度大小为B，方向竖直向下．一质量为m的导体棒置于导轨上，在水平外力作用下沿导轨以速率v匀速向右滑动，滑动过程中始终保持与导轨垂直并接触良好．已知导体棒与导轨间的动摩擦因数为μ，重力加速度大小为g，导轨和导体棒的电阻均可忽略．求：(1)电阻R消耗的功率；(2)水平外力的大小．图7精准突破1：电磁感应中的动力学问题1．电磁感应中产生的感应电流在磁场中将受到安培力作用，所以电磁感应问题往往与力学问题联系在一起，处理此类问题的基本方法是：(1)用法拉第电磁感应定律和楞次定律求感应电动势的大小和方向．(2)求回路中的感应电流的大小和方向．(3)分析研究导体受力情况(包括安培力)．(4)列动力学方程或平衡方程求解．2．两种状态处理(1)导体处于平衡状态——静止或匀速直线运动状态．处理方法：根据平衡条件——合力等于零列式分析．(2)导体处于非平衡状态——加速度不为零．处理方法：根据牛顿第二定律进行动态分析或结合功能关系分析．例1如图1甲所示，两根足够长的直金属导轨MN、PQ平行放置在倾角为θ的绝缘斜面上，两导轨间距为L，M、P两点间接有阻值为R的电阻，一根质量为m的均匀直金属杆ab放在两导轨上，并与导轨垂直，整套装置处于磁感应强度为B的匀强磁场中，磁场方向垂直于斜面向下，导轨和金属杆的电阻可忽略，让ab杆沿导轨由静止开始下滑，导轨和金属杆接触良好，不计它们之间的摩擦．(1)由b向a方向看到的装置如图乙所示，请在此图中画出ab杆下滑过程中某时刻的受力示意图；(2)在加速下滑过程中，当ab杆的速度大小为v时，求此时ab杆中的电流及其加速度的大小；(3)求在下滑过程中，ab杆可以达到的速度最大值．图1针对训练1(多选) 如图2所示，MN和PQ是两根互相平行竖直放置的光滑金属导轨，已知导轨足够长，且电阻不计．ab是一根与导轨垂直而且始终与导轨接触良好的金属杆．开始时，将开关S断开，让杆ab由静止开始自由下落，一段时间后，再将S闭合，若从S闭合开始计时，则金属杆ab的速度v随时间t变化的图象可能是()图2精准突破2：电磁感应中的能量问题1．电磁感应中能量的转化电磁感应过程实质是不同形式的能量相互转化的过程，其能量转化方式为：2．求解电磁感应现象中能量问题的一般思路(1)确定回路，分清电源和外电路．(2)分析清楚有哪些力做功，明确有哪些形式的能量发生了转化．如：①有滑动摩擦力做功，必有内能产生；②有重力做功，重力势能必然发生变化；③克服安培力做功，必然有其他形式的能转化为电能，并且克服安培力做多少功，就产生多少电能；如果安培力做正功，就是电能转化为其他形式的能．(3)列有关能量的关系式．例2如图3所示，足够长的平行光滑U形导轨倾斜放置，所在平面的倾角θ＝37°，导轨间的距离L ＝1.0 m，下端连接R＝1.6 Ω的电阻，导轨电阻不计，所在空间存在垂直于导轨平面向上的匀强磁场，磁感应强度B＝1.0 T．质量m＝0.5 kg、电阻r＝0.4 Ω的金属棒ab垂直置于导轨上，现用沿导轨平面且垂直于金属棒、大小为F＝5.0 N的恒力使金属棒ab从静止开始沿导轨向上滑行，当金属棒滑行s＝2.8 m 后速度保持不变．求：(sin 37°＝0.6，cos 37°＝0.8，g＝10 m/s2)(1)金属棒匀速运动时的速度大小v；(2)金属棒从静止到刚开始匀速运动的过程中，电阻R上产生的热量Q R.图3针对训练2水平放置的光滑平行导轨上放置一根长为L、质量为m的导体棒ab，ab处在磁感应强度大小为B、方向如图4所示的匀强磁场中，导轨的一端接一阻值为R的电阻，导轨及导体棒电阻不计．现使ab在水平恒力F作用下由静止沿垂直于磁场的方向运动，当通过的位移为x时，ab达到最大速度v m.此时撤去外力，最后ab静止在导轨上．在ab运动的整个过程中，下列说法正确的是()图4A．撤去外力后，ab做匀减速运动B．合力对ab做的功为FxC．R上释放的热量为Fx＋12m v2mD．R上释放的热量为Fx一、选择题(1～6题为单选题，7～9题为多选题)1. 如图1所示，在一匀强磁场中有一U形导线框abcd，线框处于水平面内，磁场与线框平面垂直，R 为一电阻，ef为垂直于ab的一根导体杆，它可在ab、cd上无摩擦地滑动．杆ef及线框中导线的电阻都可忽略不计．开始时，给ef一个向右的初速度，则()图1A．ef将减速向右运动，但不是匀减速B．ef将匀减速向右运动，最后停止C．ef将匀速向右运动D．ef将往返运动2．如图2所示，纸面内有一矩形导体闭合线框abcd，ab边长大于bc边长，置于垂直纸面向里、边界为MN的匀强磁场外，线框两次匀速地完全进入磁场，两次速度大小相同，方向均垂直于MN.第一次ab边平行MN进入磁场，线框上产生的热量为Q1，通过线框导体横截面的电荷量为q1；第二次bc边平行于MN进入磁场，线框上产生的热量为Q2，通过线框导体横截面的电荷量为q2，则()图2A．Q1＞Q2，q1＝q2 B．Q1＞Q2，q1＞q2C．Q1＝Q2，q1＝q2 D．Q1＝Q2，q1＞q23．如图3所示，在光滑水平桌面上有一边长为L、电阻为R的正方形导线框；在导线框右侧有一宽度为d(d＞L)的条形匀强磁场区域，磁场的边界与导线框的一边平行，磁场方向竖直向下．导线框以某一初速度向右运动，t＝0时导线框的右边恰与磁场的左边界重合，随后导线框进入并通过磁场区域．下列v－t 图象中，正确描述上述过程的是()图34. 如图4所示，竖直放置的两根平行金属导轨之间接有定值电阻R，质量不能忽略的金属棒与两导轨始终保持垂直并良好接触且无摩擦，棒与导轨的电阻均不计，整个装置放在匀强磁场中，磁场方向与导轨平面垂直，棒在竖直向上的恒力F作用下加速上升的一段时间内，力F做的功与安培力做的功的代数和等于()图4A．棒的机械能增加量B．棒的动能增加量C．棒的重力势能增加量D．电阻R上产生的热量5. 如图5所示，足够长的平行金属导轨倾斜放置，倾角为37°，宽度为0.5 m，电阻忽略不计，其上端接一小灯泡，电阻为1 Ω.一导体棒MN垂直导轨放置，质量为0.2 kg，接入电路的电阻为1 Ω，两端与导轨接触良好，与导轨间的动摩擦因数为0.5.在导轨间存在着垂直于导轨平面的匀强磁场，磁感应强度为0.8 T．将导体棒MN由静止释放，运动一段时间后，小灯泡稳定发光，此后导体棒MN的运动速度以及小灯泡消耗的电功率分别为(重力加速度g取10 m/s2，sin 37°＝0.6)()图5A．2.5 m/s 1 W B．5 m/s 1 WC．7.5 m/s9 W D．15 m/s9 W6．如图6所示，MN 和PQ 是电阻不计的平行金属导轨，其间距为L ，导轨弯曲部分光滑，平直部分粗糙，二者平滑连接．右端接一个阻值为R 的定值电阻．平直部分导轨左边区域有宽度为d 、方向竖直向上、磁感应强度大小为B 的匀强磁场．质量为m 、电阻也为R 的金属棒从高度为h 处由静止释放，到达磁场右边界处恰好停止．已知金属棒与平直部分导轨间的动摩擦因数为μ，金属棒与导轨间始终垂直且接触良好．则金属棒穿过磁场区域的过程中 ( )图6A ．流过金属棒的最大电流为Bd 2gh2RB ．通过金属棒的电荷量为BdLRC ．克服安培力所做的功为mghD ．金属棒产生的焦耳热为12(mgh －μmgd )7. 如图7所示，有两根和水平方向成α角的光滑平行的金属轨道，上端接有可变电阻R ，下端足够长，空间有垂直于轨道平面向上的匀强磁场，磁感应强度为B ，一根质量为m 的金属杆从轨道上由静止滑下．经过足够长的时间后，金属杆的速度会趋近于一个最大速度v m ，则( )图7A ．如果B 增大，v m 将变大 B ．如果α变大，v m 将变大C ．如果R 变大，v m 将变大D ．如果m 变小，v m 将变大8. 如图8所示，匀强磁场中有一矩形闭合线圈，线圈平面与磁场垂直．已知线圈的面积S ＝0.5 m 2，线圈电阻r ＝0.2 Ω，磁感应强度B 在0～1 s 内从零均匀变化到2 T ，则( )图8A ．0.5 s 时线圈内感应电动势的大小为1 VB ．0.5 s 时线圈内感应电流的大小为10 AC ．0～1 s 内通过线圈的电荷量为5 CD ．0～0.5 s 内线圈产生的焦耳热为5 J9．如图9所示，匀强磁场的磁感应强度为B ，方向竖直向下，在磁场中有一个边长为L 的正方形刚性金属框，ab 边的质量为m ，电阻为R ，其他三边的质量和电阻均不计．cd 边上装有固定的水平轴，将金属框自水平位置由静止释放，第一次转到竖直位置时，ab 边的速度为v ，不计一切摩擦，重力加速度为g ，则在这个过程中，下列说法正确的是( )图9A ．通过ab 边的电流方向为a →bB ．ab 边经过最低点时的速度v ＝2gLC ．ab 边经过最低点时的速度v ＜2gLD ．金属框中产生的焦耳热为mgL －12m v 2二、非选择题10. 如图10所示，电阻r ＝0.3 Ω、质量m ＝0.1 kg 的金属棒CD 静止在位于水平面上的两条平行光滑的金属导轨上，棒与导轨垂直且接触良好，导轨的电阻不计，导轨的左端接有阻值为R ＝0.5 Ω的电阻，有一个理想电压表接在电阻R 的两端，垂直导轨平面的匀强磁场向下穿过导轨平面．现给金属棒加一个水平向右的恒定外力F ，观察到电压表的示数逐渐变大，最后稳定在1.0 V ，此时金属棒的速度为2 m/s. (1)求拉动金属棒的外力F 的大小．(2)当电压表读数稳定后某一时刻，撤去外力F ，求此后电阻R 上产生的热量．图1011．如图11所示，相距为L 的光滑平行金属导轨ab 、cd 固定在水平桌面上，上面放有两根垂直于导轨的金属棒MN 和PQ ，金属棒质量均为m ，电阻值均为R .其中MN 被系于中点的细绳束缚住，PQ 的中点与一绕过定滑轮的细绳相连，绳的另一端系一质量也为m的物块，绳处于拉直状态．整个装置放于竖直向下的匀强磁场中，磁感应强度的大小为B.若导轨的电阻、滑轮的质量及一切摩擦均忽略不计，当物块由静止释放后，求：(重力加速度为g，金属导轨足够长，与MN、PQ相连的绳跟MN、PQ垂直)(1)细绳对金属棒MN的最大拉力；(2)金属棒PQ能达到的最大速度．图11【查漏补缺】1．(多选)如图1所示电路，两根光滑金属导轨平行放置在倾角为θ的斜面上，导轨下端接有电阻R，导轨电阻不计，斜面处在竖直向上的匀强磁场中，电阻可忽略不计的金属棒ab质量为m，受到沿斜面向上且与金属棒垂直的恒力F的作用．金属棒沿导轨匀速下滑，则它在下滑高度h的过程中，以下说法正确的是()图1A．作用在金属棒上各力的合力做功为零B．重力做的功等于系统产生的电能C．金属棒克服安培力做的功等于电阻R上产生的焦耳热D．金属棒克服恒力F做的功等于电阻R上产生的焦耳热2．如图1甲所示，两根足够长的平行金属导轨MN、PQ相距为L，导轨平面与水平面夹角为α，金属棒ab垂直于MN、PQ放置在导轨上，且始终与导轨接触良好，金属棒的质量为m，导轨处于匀强磁场中，磁场的方向垂直于导轨平面斜向上，磁感应强度大小为B.金属导轨的上端与开关S、阻值为R1的定值电阻和电阻箱R2相连，不计一切摩擦，不计导轨、金属棒的电阻，重力加速度为g.现在闭合开关S，将金属棒由静止释放．(1)判断金属棒ab中电流的方向；(2)若电阻箱R2接入电路的阻值为0，当金属棒下降高度为h时，速度为v，求此过程中定值电阻R1上产生的焦耳热Q；(3)当B＝0.40 T、L＝0.50 m、α＝37°时，金属棒能达到的最大速度v m随电阻箱R2阻值的变化关系如图乙所示，取g＝10 m/s2，sin 37°＝0.6，cos 37°＝0.8，求R1的大小和金属棒的质量m.图13．如图2甲所示，足够长的光滑平行导轨MN、PQ倾斜放置，两导轨间距离为L＝1.0 m，导轨平面与水平面间的夹角为θ＝30°，磁感应强度为B的匀强磁场垂直于导轨平面向上，导轨的M、P两端连接阻值为R＝3.0 Ω的电阻，金属棒ab垂直于导轨放置并用细线通过光滑定滑轮与重物相连，金属棒ab的质量m＝0.20 kg，电阻r＝0.50 Ω，重物的质量M＝0.60 kg，如果将金属棒和重物由静止释放，金属棒沿斜面上滑的距离与时间的关系图象如图乙所示，不计导轨电阻，g＝10 m/s2.求：(1)磁感应强度B的大小；(2)在0.6 s内通过电阻R的电量；(3)在0.6 s内电阻R产生的热量．图2【拓展延伸】1. (多选)如图2所示，电阻阻值为R，其他电阻均可忽略，ef是一电阻可不计的水平放置的导体棒，质量为m，棒的两端分别与ab、cd保持良好接触，又能沿框架无摩擦下滑，整个装置放在与框架垂直的匀强磁场中，当导体棒ef从静止下滑一段时间后闭合开关S，则S闭合后()图2A．导体棒ef的加速度可能大于gB．导体棒ef的加速度一定小于gC．导体棒ef最终速度随S闭合时刻的不同而不同D．导体棒ef的机械能与回路内产生的电能之和一定守恒2. 一个刚性矩形铜制线圈从高处自由下落，进入一水平的匀强磁场区域，然后穿出磁场区域继续下落，如图3所示，则()图3A．若线圈进入磁场过程是匀速运动，则离开磁场过程也是匀速运动B．若线圈进入磁场过程是加速运动，则离开磁场过程也是加速运动C．若线圈进入磁场过程是减速运动，则离开磁场过程也是减速运动D．若线圈进入磁场过程是减速运动，则离开磁场过程是加速运动3．如图4甲所示，水平面上两根足够长的金属导轨平行固定放置，间距为L，一端通过导线与阻值为R 的电阻连接；导轨上放一质量为m的金属杆，金属杆与导轨的电阻忽略不计；匀强磁场垂直水平面向里，用与导轨平行的恒定拉力F作用在金属杆上，杆最终将做匀速运动．当改变拉力的大小时，相对应的匀速运动速度v 也会变化，v 和F 的关系如图乙所示(重力加速度g 取10 m/s 2)．问： (1)金属杆在做匀速运动之前做什么运动？(2)若m ＝0.5 kg ，L ＝0.5 m ，R ＝0.5 Ω，则磁感应强度B 为多大？ (3)由v －F 图线的截距可求得什么物理量？其值为多少？图44. (多选)两根足够长的光滑导轨竖直放置，间距为L ，底端接阻值为R 的电阻．将质量为m 的金属棒悬挂在一个固定的轻弹簧下端，金属棒和导轨接触良好，导轨所在平面与磁感应强度为B 的匀强磁场垂直，如图3所示．除电阻R 外其余电阻不计．现将金属棒从弹簧原长位置由静止释放．则 ( )图3A ．金属棒的动能、重力势能与弹簧的弹性势能的总和保持不变B ．金属棒最后将静止，静止时弹簧伸长量为mg kC ．金属棒的速度为v 时，所受的安培力大小为F ＝B 2L 2vRD ．金属棒最后将静止，电阻R 上产生的总热量为mg ·mgk5．如图4所示，电阻可忽略的光滑平行金属导轨长s ＝1.15 m ，两导轨间距L ＝0.75 m ，导轨倾角为30°，导轨上端ab 接一阻值R ＝1.5 Ω的电阻，磁感应强度B ＝0.8 T 的匀强磁场垂直轨道平面向上．阻值r ＝0.5 Ω、质量m ＝0.2 kg 的金属棒与轨道垂直且接触良好，从轨道上端ab 处由静止开始下滑至底端，在此过程中金属棒产生的焦耳热Q r ＝0.1 J ．(取g ＝10 m/s 2)求： (1)金属棒在此过程中克服安培力做的功W 安；(2)金属棒下滑速度v ＝2 m/s 时的加速度a 的大小；(3)为求金属棒下滑的最大速度v m 的大小，有同学解答如下：由动能定理，W G －W 安＝12m v 2m ，…….由此所得结果是否正确？若正确，说明理由并完成本小题；若不正确，给出正确的解答．图4【思维导图】1．电磁感应中的动力学临界问题注意 当导体切割磁感线运动存在临界条件时： (1)若导体初速度等于临界速度，导体匀速切割磁感线； (2)若导体初速度大于临界速度，导体先减速，后匀速运动； (3)若导体初速度小于临界速度，导体先加速，后匀速运动． 2．焦耳热Q 的两种求解方法Q 的两种求法⎩⎪⎨⎪⎧直接法⎩⎪⎨⎪⎧Q ＝I 2Rt ＝U 2Rt ＝UIt (I 、U 为定值)Q ＝⎝⎛⎭⎫I m22Rt ＝⎝⎛⎭⎫U m 22Rt (正弦交流电)间接法⎩⎪⎨⎪⎧ W 克安＝－W 安＝Q电能量守恒【知识总结】1．解决电磁感应中的动力学问题的一般思路是“先电后力”(1)“源”的分析——分析出电路中由电磁感应所产生的电源，求出电源参数E 和r ；(2)“路”的分析——分析电路结构，弄清串、并联关系，求出相关部分的电流大小，以便求解安培力； (3)“力”的分析——分析研究对象(常是金属杆、导体线圈等)的受力情况，尤其注意其所受的安培力； (4)“运动”状态的分析——根据力和运动的关系，判断出正确的运动模型． 2．解决电磁感应现象中的能量问题的步骤(1)用法拉第电磁感应定律和楞次定律(包括右手定则)确定感应电动势的大小和方向． (2)画出等效电路图，写出回路中电阻消耗的电功率的表达式．(3)分析导体机械能的变化，用能量守恒关系得到机械功率的改变与回路中电功率的改变所满足的方程，联立求解．1．如图4-8-9所示，两根足够长的光滑金属导轨MN 、PQ 平行放置，导轨平面与水平面的夹角为θ，导轨的下端接有电阻．当导轨所在空间没有磁场时，使导体棒ab 以平行导轨平面的初速度v 0冲上导轨，ab 上升的最大高度为H ；当导轨所在空间存在方向与导轨平面垂直的匀强磁场时，再次使ab 以相同的初速度从同一位置冲上导轨，ab 上升的最大高度为h ，两次运动中ab 始终与两导轨垂直且接触良好，关于上述情景，下列说法中正确的是( )图489A ．比较两次上升的最大高度，有H ＝hB ．比较两次上升的最大高度，有H ＜hC ．无磁场时，导轨下端的电阻中有电热产生D ．有磁场时，导轨下端的电阻中有电热产生2．如图488所示，光滑金属直轨道MN和PQ固定在同一水平面内，MN、PQ平行且足够长，两轨道间的宽度L＝0.50 m．轨道左端接一阻值R＝0.50 Ω的电阻．轨道处于磁感应强度大小B＝0.40 T，方向竖直向下的匀强磁场中，质量m＝0.50 kg的导体棒ab垂直于轨道放置．在沿着轨道方向向右的力F作用下，导体棒由静止开始运动，导体棒与轨道始终接触良好并且相互垂直，不计轨道和导体棒的电阻，不计空气阻力，若力F的大小保持不变，且F＝1.0 N，求：(1)导体棒能达到的最大速度大小v m；(2)导体棒的速度v＝5.0 m/s时，导体棒的加速度大小a.图4883．如图4-8-10所示，足够长的光滑金属框竖直放置，框宽L＝0.5 m，框的电阻不计，匀强磁场的磁感应强度B＝1 T，方向与框面垂直，金属棒MN的质量为100 g，电阻为1 Ω，现让MN无初速的释放并与框保持接触良好的竖直下落，从释放到达到最大速度的过程中通过棒某一截面的电荷量2 C，求此过程回路中产生的电能为多少？(空气阻力不计，g＝10 m/s2)图48101．光滑曲面与竖直平面的交线是抛物线，如图4816所示，抛物线的方程为y ＝x 2，其下半部处在一个水平方向的匀强磁场中，磁场的上边界是y ＝a 的直线(图中的虚线所示)，一个质量为m 的小金属块从抛物线y ＝b (b ＞a )处以速度v 沿抛物线下滑，假设抛物线足够长，则金属块在曲面上滑动的过程中产生的焦耳热总量是( )图4816A ．mgb B.12m v 2 C ．mg (b －a ) D ．mg (b －a )＋12m v 22．如图4822所示，间距为L 、电阻不计的足够长平行光滑金属导轨水平放置，导轨左端用一阻值为R 的电阻连接，导轨上横跨一根质量为m 、电阻也为R 的金属棒，金属棒与导轨接触良好．整个装置处于竖直向上、磁感应强度为B 的匀强磁场中．现使金属棒以初速度v 沿导轨向右运动，若金属棒在整个运动过程中通过的电荷量为q .下列说法正确的是( )图4822A ．金属棒在导轨上做匀减速运动B ．整个过程中金属棒在导轨上发生的位移为qRBLC ．整个过程中金属棒克服安培力做功为12m v 2D ．整个过程中电阻R 上产生的焦耳热为12m v 23．如图4817所示，质量为m 、高为h 的矩形导线框在竖直面内自由下落，其上下两边始终保持水平，途中恰好匀速穿过一有理想边界、高亦为h 的匀强磁场区域，线框在此过程中产生的内能为( )图4817A．Mgh B．2mgh C．大于mgh而小于2mgh D．大于2mgh4．如图4819所示，矩形线圈长为L，宽为h，电阻为R，质量为m，线圈在空气中竖直下落一段距离后(空气阻力不计)，进入一宽度也为h、磁感应强度为B的匀强磁场中，线圈进入磁场时的动能为E k1，线圈刚穿出磁场时的动能为E k2，从线圈刚进入磁场到线圈刚穿出磁场的过程中产生的热量为Q，线圈克服磁场力做的功为W1，重力做的功为W2，则以下关系中正确的是()图4819A．Q＝E k1－E k2B．Q＝W2－W1 C．Q＝W1D．W2＝E k2－E k15．如图4813所示，矩形闭合导体线框在匀强磁场上方，由不同高度静止释放，用t1、t2分别表示线框ab边和cd边刚进入磁场的时刻．线框下落过程形状不变，ab边始终保持与磁场水平边界线OO′平行，线框平面与磁场方向垂直．设OO′下方磁场区域足够大，不计空气阻力影响，则下列反映线框下落过程中速度v随时间t变化的规律不可能的图象是()图48136．如图4824所示，水平放置的平行金属导轨宽度为d＝1 m，导轨间接有一个阻值为R＝2 Ω的灯泡，一质量为m＝1 kg的金属棒放置在导轨之上，其电阻为r＝1 Ω，且和导轨始终接触良好，整个装置放在磁感应强度为B＝2 T的匀强磁场中，磁场方向垂直导轨平面向下，现对金属棒施加一水平向右的拉力F，使金属棒从静止开始向右运动，求：(1)若金属棒与导轨间的动摩擦因数为μ＝0.2，施加的水平恒力为F＝10 N，则金属棒达到的稳定速度v1是多少？(2)若金属棒与导轨间的动摩擦因数为μ＝0.2，施加的水平力功率恒为P＝6 W，则金属棒达到的稳定速度v2是多少？(3)若金属棒与导轨间是光滑的，施加的水平力功率恒为P＝20 W，经历t＝1 s的过程中灯泡产生的热量为Q R＝12 J，则此时金属棒的速度v3是多少？图48247．如图4814所示，边长为L的正方形线框，从图示位置开始沿光滑斜面向下滑动，中途穿越垂直纸面向里、有理想边界的匀强磁场区域，磁场的宽度大于L，以i表示导线框中的感应电流，从线框刚进入磁场开始计时，取逆时针方向为电流正方向，以下i t关系图象，可能正确的是()图48148．如图4821所示，足够长的光滑金属导轨MN、PQ平行放置，且都倾斜着与水平面成夹角θ，在导轨的最上端M 、P 之间接有电阻R ，不计其他电阻，导体棒ab 从导轨的最底端冲上导轨，当没有磁场时，ab 上升的最大高度为H ；若存在垂直导轨平面的匀强磁场时，ab 上升的最大高度为h .在两次运动过程中ab 都与导轨保持垂直，且初速度都相等，关于上述情景，下列说法正确的是( )图4821A ．两次上升的最大高度相比较为H ＜hB ．有磁场时导体棒所受合力的功大于无磁场时合力的功C ．有磁场时，电阻R 产生的焦耳热为12m v 20D ．有磁场时，ab 上升过程的最小加速度为g sin θ。
