路由综合实验
- 格式:doc
- 大小:107.00 KB
- 文档页数:13

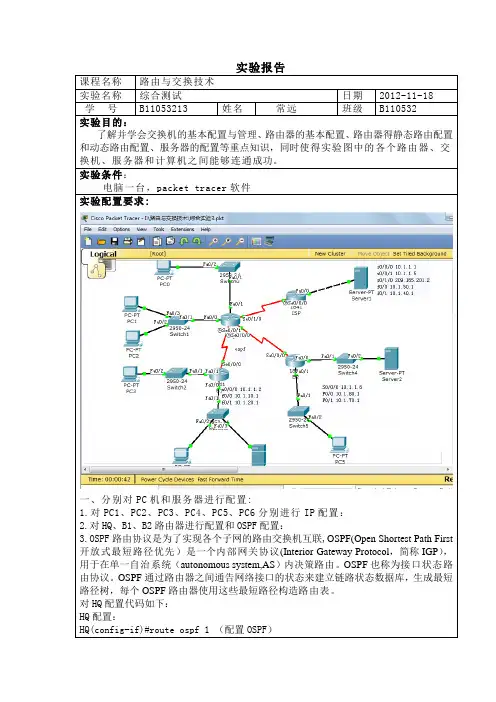

计算机网络实验实验四Packet Tracer路由交换综合实验实验报告班级:姓名:学号:实验四Packet Tracer路由交换综合实验实验报告实验要求:使用Packet Tracer模拟器搭建实验拓扑,并对交换机、路由器、PC 和服务器进行相应配置,配置最后结果,能实现PC之间的ping互通,能通过PC的浏览器访问服务器网站。
配置步骤如下:Step1:搭建实验拓扑如下图所示:Step2:规划各设备的IP地址,如下表所示:请注意:在配置PC机的IP地址时,切记一定要配网关IP地址。
Step3:路由器及交换机基本配置:一、配置路由器R1、R2,交换机S1、S2的主机名分别为Router1、Router、Switch1、Switch2。
S1:Switch>enableSwitch#conf tSwitch(config)#hostname switch1sswitch1(config)#exitS2:Switch>enableSwitch#conf tSwitch(config)#hostname switch2Switch2(config)#exitR1:Router>enableRouter#conf tRouter(config)#hostname router1router1(config)#exitR2:Router>enableRouter#conf tRouter(config)#hostname router2Router2config)#exit二、根据IP地址规划表配置各设备IP地址、掩码、网关。
R1:Router1(config)#int fa0/0Router1(config-if)#ip add 172.17.10.1 255.255.255.0Router1(config-if)#no shutRouter1(config-if)#int fa0/1Router1(config-if)#ip add 172.17.20.1 255.255.255.0Router1(config-if)#no shutRouter1(config-if)#int fa1/0Router1(config-if)#ip add 192.168.12.1 255.255.255.0Router1(config-if)#no shutR2:Router2(config)#int fa0/0Router2(config-if)#ip add 172.17.30.1 255.255.255.0Router2(config-if)#no shutRouter2(config-if)#int fa0/1Router2(config-if)#ip add 172.17.40.1 255.255.255.0Router2(config-if)#no shutRouter2(config-if)#int fa1/0Router2(config-if)#ip add 192.168.12.2 255.255.255.0Router2(config-if)#no shutRouter2(config-if)#int fa1/1Router2(config-if)#ip add 209.165.201.1 255.255.255.0Router2(config-if)#no shutStep4:交换机VLAN配置:一、在交换机S1上创建两个VLAN:1. VLAN 10,VLAN名称为sales。
交换机、路由器综合实验(三)一、实验目的:掌握较复杂网络的交换机和路由器的配置问题。
二、实验环境:Cisco路由器3台;Catalyst 3550交换机1台;PC机3台。
图1说明:三层交换机将内网分割为三个子网192.168.0.0、192.168.1.0、192.168.2.0;路由器R1负责内网与外网的连接,并实现NAT功能;R1、R2、R3之间通过路由协议识别各个网络,由于内网采用了私有IP地址进行编址,它对外网应该是不可见的,所以启用路由协议时不要启用内部网络。
三、实验工具:Boson Netsim模拟器四、实验内容:(1) 按图1所示连接网络;(2) 配置路由器R1:路由器的名字为R1;F0口的IP地址:192.168.0.1/24,设置F0口为NAT输入端;S0口的IP地址:200.1.1.1/24,设置S0口为NAT输出端;配置NAT池,地址范围为200.1.1.10~200.1.1.20,将内网中格式为192.168.*.* 的IP 地址转换为NAT池中的IP地址;配置静态路由,将目的网络为192.168.1.0 或192.168.2.0 的数据报发往192.168.0.2;配置OSPF路由协议,区域号为10,在它的外网地址上启用协议。
(3) 配置路由器R2:路由器的名字为R2;S0口的IP地址:222.2.2.1/24;S1口的IP地址:200.1.1.2/24;配置OSPF路由协议,区域号为10,在它的所有直连网络上启用协议。
(4) 配置路由器R3:路由器的名字为R3;F0口的IP地址:18.1.1.1/8;S0口的IP地址:222.2.2.2/24;配置OSPF路由协议,区域号为10,在它的所有直连网络上启用协议。
(5) 配置三层交换机:把F0/1口设置为三层路由口,IP地址为192.168.0.2/24;把F0/2口设置为三层路由口,IP地址为192.168.1.1/24;把F0/3口设置为三层路由口,IP地址为192.168.2.1/24;配置默认路由,方向为R1路由器的F0口;启用路由功能。
一、实验目的本次实验旨在通过实际操作,加深对网络配置原理和方法的理解,提高网络管理能力。
通过实验,掌握以下内容:1. 网络设备的基本配置方法;2. IP地址的分配与规划;3. 子网划分与VLAN的配置;4. 网络安全策略的配置;5. 路由协议的配置与调试。
二、实验环境1. 硬件设备:两台路由器(R1、R2)、两台交换机(SW1、SW2)、一台PC(PC1)、一台服务器(Server);2. 软件环境:路由器操作系统(如Cisco IOS)、PC操作系统(如Windows 10)、服务器操作系统(如Linux)。
三、实验内容1. 网络设备的基本配置(1)配置路由器R1的接口IP地址、子网掩码和默认网关;(2)配置交换机SW1的VLAN,并将端口分配到对应的VLAN;(3)配置PC1和服务器Server的IP地址、子网掩码和默认网关。
2. IP地址的分配与规划(1)根据网络规模,规划IP地址段;(2)为各设备分配静态IP地址;(3)检查IP地址是否冲突。
3. 子网划分与VLAN的配置(1)根据业务需求,对网络进行子网划分;(2)配置VLAN,并将端口分配到对应的VLAN;(3)检查VLAN配置是否正确。
4. 网络安全策略的配置(1)配置访问控制列表(ACL),限制网络访问;(2)配置IP安全协议(IPsec),实现端到端加密;(3)检查安全策略是否生效。
5. 路由协议的配置与调试(1)配置静态路由,实现路由器之间的通信;(2)配置动态路由协议(如OSPF、RIP),实现自动路由更新;(3)检查路由表,确保路由正确。
四、实验步骤1. 网络设备的基本配置(1)配置路由器R1:```R1> enableR1# configure terminalR1(config)# interface gigabitethernet 0/0R1(config-if)# ip address 192.168.1.1 255.255.255.0R1(config-if)# no shutdownR1(config-if)# exitR1(config)# interface gigabitethernet 0/1R1(config-if)# ip address 192.168.2.1 255.255.255.0R1(config-if)# no shutdownR1(config-if)# exitR1(config)# exit```(2)配置交换机SW1:```SW1> enableSW1# configure terminalSW1(config)# vlan 10SW1(config-vlan)# name VLAN10SW1(config-vlan)# exitSW1(config)# interface vlan 10SW1(config-if)# ip address 192.168.10.1 255.255.255.0SW1(config-if)# no shutdownSW1(config-if)# exitSW1(config)# exit```(3)配置PC1和服务器Server:```PC1> ipconfig /set /releasePC1> ipconfig /all```2. IP地址的分配与规划根据网络规模,规划IP地址段,如192.168.1.0/24、192.168.2.0/24等。
基于Cisco Packet Tracer的路由交换综合实验设计
一、实验目的
本次实验的目的是通过Cisco Packet Tracer模拟网络环境,进行路由交换的综合实验,以加深对路由器配置和交换机互联的理解,提高实际操作技能。
二、实验环境
1. 软件准备:Cisco Packet Tracer软件
2. 设备准备:2台路由器、3台交换机、若干台电脑
三、实验内容
1. 实验一:路由器基本配置
步骤:
1)在Packet Tracer中拖动两台路由器到画布上,连接它们之间的Seria接口。
2)通过CLI界面对路由器进行基本配置,包括主机名、密码、IP地址、路由协议等。
3)通过ping测试和show命令验证路由器配置是否正确。
四、实验总结
通过以上实验,我们可以掌握路由器和交换机的基本配置方法、互联配置方法以及静态路由和动态路由的配置方法。
在实际工作中,我们需要根据网络规模和需求来选择合适的配置方式,以保障网络的稳定和高效运行。
五、注意事项
1. 在进行实验前,务必熟悉Cisco Packet Tracer的基本操作方法,了解设备的拓扑图和CLI配置界面。
2. 实验中涉及到的命令和配置方法,需要进行充分的练习和理解,避免因配置错误导致网络通信异常。
3. 在进行实验时,可以根据需要进行功能扩展,如配置DHCP服务、访问控制列表等,以提高实验的综合性和实用性。
通过本文的介绍,我们了解了基于Cisco Packet Tracer的路由交换综合实验的设计内容和步骤。
这些实验内容对于提升路由交换技术的实际操作能力和解决网络故障具有重要意义,希望读者能够通过实践不断提升自己的技能水平。
路由配置实验报告路由配置实验报告一、实验目的本次实验的目的是通过实际操作,深入了解路由器的配置和管理。
通过配置路由器,实现网络之间的通信和数据传输,掌握基本的路由配置技巧和命令。
二、实验环境本次实验使用的实验环境为一台模拟的网络实验平台,其中包括两台路由器和三台主机。
路由器之间通过网络连接,主机通过路由器与外部网络进行通信。
三、实验步骤1. 确定网络拓扑结构在开始配置之前,首先需要确定网络的拓扑结构。
根据实验要求,我们将两台路由器连接在一起,形成一个局域网。
主机通过路由器与外部网络进行通信。
2. 配置路由器的基本参数首先,我们需要为每台路由器配置基本的参数,包括IP地址、子网掩码、网关等。
通过这些参数,路由器可以正确地识别和转发数据包。
3. 配置路由器之间的静态路由在配置完成基本参数后,我们需要为路由器之间建立静态路由。
静态路由是一种手动配置的路由方式,通过手动指定路由器之间的路径,实现网络之间的通信。
4. 配置主机的默认网关为了使主机能够与外部网络进行通信,我们需要为主机配置默认网关。
默认网关是主机发送数据包时的默认路由,用于指定数据包的下一跳地址。
5. 进行网络测试在完成路由器和主机的配置后,我们需要进行网络测试,验证配置的正确性。
通过向外部网络发送数据包,并观察数据包的传输情况,我们可以判断路由器的配置是否成功。
四、实验结果经过以上步骤的配置和测试,我们成功地建立了两台路由器之间的网络连接,并实现了主机与外部网络的通信。
通过网络测试,我们发现数据包可以正常地传输,网络延迟较低,网络稳定性较好。
五、实验总结通过本次实验,我们深入了解了路由器的配置和管理。
通过配置路由器和主机的参数,我们成功地建立了网络连接,并实现了数据的传输和通信。
在实验过程中,我们掌握了基本的路由配置技巧和命令,提高了对网络配置和管理的理解和能力。
六、实验心得本次实验让我深入了解了路由器的配置和管理,提高了对网络的理解和认识。
实验3-路由器配置实验报告实验3-路由器配置实验报告1.实验目的本实验旨在帮助学生掌握路由器的基本配置知识,并通过实际操作加深对路由器配置的理解。
2.实验材料- 一台路由器(型号:X)- 一台电脑- 网线3.实验步骤3.1 路由器连接将路由器与电脑通过网线连接,确保连接稳定。
3.2 登录路由器打开浏览器,在地质栏输入路由器默认的管理界面地质(通常为192.168.1.1),按下回车键访问。
3.3 登录认证填写路由器的管理账号和密码,登录按钮进行登录认证。
3.4 路由器基本设置在路由器管理界面中,找到基本设置选项。
3.4.1 修改路由器名称路由器名称选项,输入新的路由器名称,保存设置。
3.4.2 设置管理员密码管理员密码选项,输入新的管理员密码,保存设置。
3.4.3 设置LAN(局域网)口IP地质LAN口设置选项,输入新的LAN口IP地质和子网掩码,保存设置。
3.4.4 设置WAN(广域网)口配置WAN口设置选项,选择连接类型(如DHCP、PPPoe等),根据实际需求输入相关参数,保存设置。
3.5 网络设置在路由器管理界面中,找到网络设置选项。
3.5.1 设置静态IP如果需要为特定设备分配静态IP,静态IP设置选项,输入设备的MAC地质和IP地质,保存设置。
3.5.2 设置端口转发如果需要将特定端口映射到特定设备上,端口转发设置选项,输入端口号和设备IP地质,保存设置。
3.5.3 设置DMZ主机如果需要将整个LAN段映射到特定设备上,DMZ主机设置选项,输入设备的IP地质,保存设置。
4.实验结果经过以上步骤配置后,路由器的基本设置已完成。
5.实验总结通过本实验,我们掌握了路由器的基本配置方法,了解了如何设置路由器名称、管理员密码、LAN口IP地质、WAN口配置等。
附件:本文档无附件。
法律名词及注释:- 管理账号:路由器管理界面的账号,用于登录认证并进行路由器配置。
- 管理密码:路由器管理界面的密码,用于登录认证并进行路由器配置。
基于Cisco Packet Tracer的路由交换综合实验设计一、实验目的本实验旨在通过使用Cisco Packet Tracer软件,设计并实施一系列综合的路由交换实验,让学生能够深入理解网络的基本原理和实际应用技能。
通过实验,学生将学习如何配置路由器和交换机,以及如何使用基本网络服务和协议。
二、实验内容1. 实验一:基本的路由器配置在本实验中,学生将学习如何配置Cisco路由器的基本设置,包括主机名、IP地址、子网掩码、默认网关等,并测试与其他主机的连通性。
2. 实验二:静态路由配置本实验将涉及到静态路由配置,学生将学会如何手动配置路由表,以指定特定的目的地网络。
这将有助于学生理解路由器是如何根据路由表进行数据包转发的。
3. 实验三:动态路由配置在本实验中,学生将学习如何配置动态路由协议,比如RIP、OSPF等,让路由器可以自动学习网络拓扑信息,并进行自适应的路由选择。
4. 实验四:交换机基本配置本实验将涉及交换机的基本配置,包括VLAN创建、端口划分、STP协议等,学生将学会如何利用交换机实现局部段的分割和连接。
5. 实验五:VLAN间的路由配置在本实验中,学生将学会如何配置路由器实现不同VLAN间的互通。
这将有助于学生理解VLAN间通信的实现原理。
7. 实验七:交换机端口安全配置在本实验中,学生将学会如何进行交换机端口的安全配置,从而保障网络的安全性。
8. 实验八:虚拟网段的配置在本实验中,学生将学习如何配置虚拟网段,对网络进行逻辑划分,实现不同网段间的通信。
9. 实验九:VLAN和VTP的配置在本实验中,学生将学习如何配置VLAN和VTP,实现对交换机的集中管理和配置。
10. 实验十:路由器的IOS升级在本实验中,学生将学习如何进行路由器的IOS升级和备份,确保路由器的正常运行和安全性。
2. 实验二:静态路由配置(1)建立一个网络拓扑,在其中加入两台路由器和几台主机。
(2)手动配置路由表,指定特定的目的地网络。

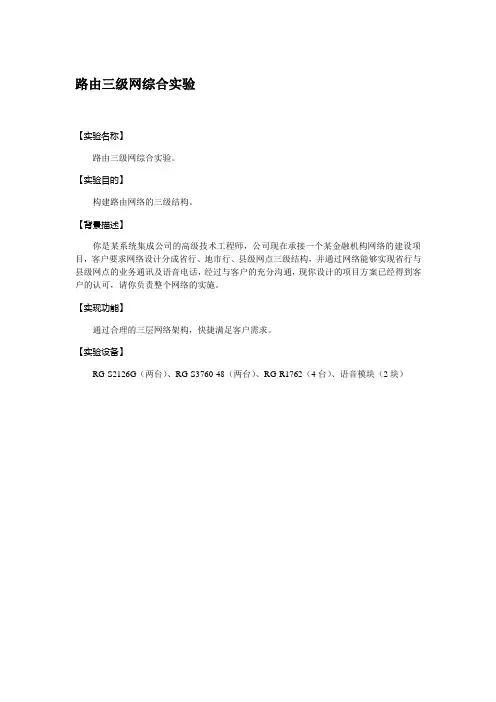

路由三级网综合实验【实验名称】路由三级网综合实验。
【实验目的】构建路由网络的三级结构。
【背景描述】你是某系统集成公司的高级技术工程师,公司现在承接一个某金融机构网络的建设项目,客户要求网络设计分成省行、地市行、县级网点三级结构,并通过网络能够实现省行与县级网点的业务通讯及语音电话,经过与客户的充分沟通,现你设计的项目方案已经得到客户的认可,请你负责整个网络的实施。
【实现功能】通过合理的三层网络架构,快捷满足客户需求。
【实验设备】RG-S2126G(两台)、RG-S3760-48(两台)、RG-R1762(4台)、语音模块(2块)【网络拓扑原型】图 1【实验拓扑】图 2【客户需求】整个网络采用省行、地市行、县级网点三级结构,保证三级网络之间的数据能够正常传输,并且通过VoIP技术实现县级网点与省行直接通话的功能。
【实验拓扑说明】整个实验用RG-S2126G1模拟县级网点用户接入交换机。
RG-S2126G2与RG-3760-48-1模拟地市行用户接入交换机RG-S3760-48-2模拟省行用户接入交换机;R1模拟县级网点接入路由器,R2与R3模拟地市行接入路由器,R4模拟省行接入路由器,其中R1与R4路由器上分别加语音模块用来完成VoIP的需求。
【IP地址规划】设备名称VLAN/端口名称IP地址端口连接状况R1Fastethernet1/191.16.1.1/24 F1/0—RG-2126G1—F0/1 Serial1/2 (DTE) 191.1.12.1/24 S1/2—R2 S1/2R2Serial1/2(DCE)191.1.12.2/24 S1/2—R1 S1/2Serial1/3 (DTE) 191.1.24.1/24 S1/3—R4 S1/2Fastethernet1/0 191.16.2.1/24 F1/0—RG-2126G2—F0/1(续表)设备名称VLAN/端口名称IP地址端口连接状况R3Serial1/3(DTE)191.1.34.1/24 S1/3—R4 S1/3Fastethernet1/0 191.16.3.1/24 F1/0—RG-S3760-48-1—F0/1R4Serial1/2(DCE)191.1.24.2/24 S1/2—R2 S1/3 Serial1/3 (DCE) 191.1.34.2/24 S1/3—R3 S1/3Fastethernet1/0 191.16.4.1/24 F1/0—RG-S3760-48-2—F0/1Voice-portR1 voice-port 号码111111 Port 2/0R4 voice-port 号码222222 Port 2/0【基本配置】步骤1.RG-S2126G-1、RG-S2126G-2、RG-3760-48-1、RG-3760-48-2无需配置,用于模拟用户接入。
华为路由交换由浅入深系列(八)-交换综合实验(包含Hybrid,MAC VLAN、三层路由及单臂路由)华为路由交换由浅入深系列(八)-交换综合实验(包含Hybrid,MAC VLAN、三层路由及单臂路由)实验拓扑:Cisco H3C华为路由器交换机配置系列视频快速入门应用模拟器lsw1实验配置:[lsw1]dis cu#sysname lsw1#vlan batch10203040110120199#dhcp enable#(这里是三层交换的配置,可以替换成单臂路由的配置,见最后)interface Vlanif10ip address192.168.10.1255.255.255.0dhcp select interfacedhcp server dns-list8.8.8.8#interface Vlanif20ip address192.168.20.1255.255.255.0dhcp select interfacedhcp server dns-list8.8.8.8#interface Vlanif30ip address192.168.30.1255.255.255.0 dhcp select interfacedhcp server dns-list8.8.8.8#interface Vlanif40ip address192.168.40.1255.255.255.0 dhcp select interfacedhcp server dns-list8.8.8.8#interface GigabitEthernet0/0/1port link-type trunkport trunk allow-pass vlan2to4094#interface GigabitEthernet0/0/2port link-type trunkport trunk allow-pass vlan2to4094#interface GigabitEthernet0/0/3port link-type trunkport trunk allow-pass vlan2to4094#interface GigabitEthernet0/0/4port link-type trunkport trunk allow-pass vlan2to4094#(这里演示的hybrid接口的使用场景,配置完后接口57可以通,接口67可以通,接口56不能通信)interface GigabitEthernet0/0/5port hybrid pvid vlan110port hybrid untagged vlan110199#interface GigabitEthernet0/0/6port hybrid pvid vlan120port hybrid untagged vlan120199#interface GigabitEthernet0/0/7port hybrid pvid vlan199port hybrid untagged vlan110120199#lsw2实验配置:<lsw2>dis cu#sysname lsw2#vlan batch1020#interface Ethernet0/0/1port link-type trunkport trunk allow-pass vlan1020 #interface Ethernet0/0/2port link-type accessport default vlan10#interface Ethernet0/0/3port link-type accessport default vlan20#lsw3实验配置:<lsw3>dis cu#sysname lsw3#vlan batch1020#interface Ethernet0/0/1port link-type trunkport trunk allow-pass vlan1020#interface Ethernet0/0/2port link-type accessport default vlan10#interface Ethernet0/0/3port link-type accessport default vlan20#lsw4实验配置:<lsw4>dis cu#sysname lsw4#(这里演示的基于MAC来划分VLAN的方法)vlan batch3040#vlan30mac-vlan mac-address000b-09cf-6f43priority0 vlan40mac-vlan mac-address000b-09cf-7f5f priority0 #interface Ethernet0/0/1port link-type trunkport trunk allow-pass vlan3040#interface Ethernet0/0/2port hybrid untagged vlan3040mac-vlan enable#interface Ethernet0/0/3port hybrid untagged vlan3040mac-vlan enable实验验证:1接入层交换机上所有client123456设置成DHCP地址方式,可以分别得到vlan10203040vlan的ip并可以相互通信(VLAN Trunk VLAN路由及DHCP功能)。
路由思科综合实验报告实验名称:路由思科综合实验实验目的:1. 学习和了解思科路由器的基本配置和操作。
2. 掌握常用的路由协议和路由表的配置。
3. 能够解决和排除路由故障。
实验步骤:1. 连接设备:使用思科路由器和交换机搭建实验环境。
2. 配置基本网络设置:为路由器和交换机设置IP地址、子网掩码和网关。
3. 配置路由协议:使用静态路由和动态路由协议配置路由器的路由表。
4. 验证网络连接:使用ping命令测试两台主机之间的连通性。
5. 故障排除:根据故障情况使用跟踪命令、调试命令等排除故障。
6. 总结和分析:根据实验结果总结经验,并分析遇到的问题和解决方法。
实验结果:通过本次实验,我成功地搭建了思科路由器和交换机的实验环境,并配置了基本的网络设置。
我使用静态路由和动态路由协议,成功地配置了路由器的路由表。
我使用ping命令测试了两台主机之间的连通性,发现网络连接正常。
在实验过程中,我遇到了一些问题,例如配置路由表时出现了错误的路由路径,导致网络不能正常工作。
我通过查找资料和请教同学,解决了这个问题,并成功地修复了路由路径。
我还遇到了一些网络故障,例如一台主机无法访问另一台主机。
我使用跟踪命令和调试命令,找到了故障的原因,并采取相应的措施解决了问题。
通过本次实验,我对思科路由器和交换机的配置和操作有了更深入的了解。
我学会了如何使用静态路由和动态路由协议来配置路由器的路由表,以及如何使用ping命令来测试网络连通性。
我还学会了如何使用跟踪命令和调试命令来排除路由故障。
总结和分析:在本次实验中,我遇到了一些挑战和问题,但通过不断学习和实践,我成功地解决了这些问题,并完成了实验目标。
通过实验,我不仅掌握了思科路由器的基本配置和操作,还加深了对路由协议和路由表的理解。
我相信这些知识和技能对我今后的网络工作和学习会有很大的帮助。
在以后的学习和工作中,我会继续深入学习和探索网络路由技术,提高自己的能力。
我还会多进行实验和实践,加强对网络故障排除的能力。
路由策略综合实验一、路由策略综合实验拓扑图,如图1.1所示:图1.1 路由策略综合实验拓扑图二、实验要求:1.R1上重分布EIGRP100的路由进入到EIGRP125和OSPF域,发进EIGRP125要求汇总(R1 loopback 宣告进OSPF域).2.R5上一定要通过汇总路由到达EIGRP100,到达EIGRP域要优选R1这条路3.R2上单点双向重分布(保证5可以到ospf域,ospf可以到达EIGRP 125),要求发进EIGRP的时候考虑eigrp 100的明细路由(需求 2)发到OSPF 的时候要考虑那条汇总路由4.Area23要求优化LSA(考虑R2做重分布),保证R3具有可达性(R2发默认路由)5.R3重分布OSPF到RIP,保证R4可以通过OSPF到达全网(考虑R2给R3的默认路由)6.R5重分布EIGRP到RIP(思考如果R3首先重分布路由给R4,R5如何重分布EIGRP给R4)7.保证R4不存在次优路径,可以通过OSPF和EIGRP同时到达的区域,优选EIGRP三、各路由器初始配置://R1的初始配置:R1(config)#interface Loopback0R1(config-if)# ip address 172.16.0.1 255.255.255.0R1(config-if)#interface Loopback1R1(config-if)# ip address 172.16.1.1 255.255.255.0R1(config-if)#interface Loopback2R1(config-if)# ip address 172.16.2.1 255.255.255.0R1(config-if)#interface Loopback3R1(config-if)# ip address 172.16.3.1 255.255.255.0 R1(config-if)#interface Loopback4R1(config-if)# ip address 10.0.0.1 255.255.255.0 R1(config-if)#interface Loopback5R1(config-if)# ip address 1.1.1.1 255.255.255.0R1(config-if)#interface Serial2/1R1(config-if)# ip address 12.0.0.1 255.255.255.0 R1(config-if)#no shutdownR1(config-if)#interface Serial2/2R1(config-if)# ip address 15.0.0.1 255.255.255.0 R1(config-if)#no shutdown//R2的基础配置R2(config)#interface Loopback0R2(config-if)# ip address 2.2.2.2 255.255.255.0R2(config-if)#interface FastEthernet0/0R2(config-if)# ip address 25.0.0.2 255.255.255.0 R2(config-if)#no shutdownR2(config-if)#interface Serial2/1R2(config-if)# ip address 12.0.0.2 255.255.255.0 R2(config-if)# no shutdownR2(config-if)#interface Serial2/2R2(config-if)# ip address 23.0.0.2 255.255.255.0 R2(config-if)# no shutdown//R3的具体配置R3(config)#interface Loopback0R3(config-if)# ip address 3.3.3.3 255.255.255.0R3(config-if)#interface Serial2/1R3(config-if)# ip address 23.0.0.3 255.255.255.0 R3(config-if)#no shutdownR3(config-if)#interface Serial2/2R3(config-if)# ip address 34.0.0.3 255.255.255.0 R3(config-if)#no shutdown//R4的具体配置R4(config)#interface Loopback0R4(config-if)# ip address 4.4.4.4 255.255.255.0R4(config-if)#interface Serial2/1R4(config-if)# ip address 34.0.0.4 255.255.255.0 R4(config-if)# no shutdownR4(config-if)#interface Serial2/2R4(config-if)# ip address 45.0.0.4 255.255.255.0 R4(config-if)# no shutdown//R5的具体配置R5(config)#interface Loopback0R5(config-if)# ip address 5.5.5.5 255.255.255.0R5(config-if)#interface FastEthernet0/0R5(config-if)# ip address 25.0.0.5 255.255.255.0R5(config-if)#no shutdownR5(config-if)#interface Serial2/1R5(config-if)# ip address 15.0.0.5 255.255.255.0R5(config-if)# no shutdownR5(config-if)#interface Serial2/2R5(config-if)# ip address 45.0.0.5 255.255.255.0R5(config-if)# no shutdown四、实验配置:1.R1上的具体配置://开启eigrp100并激活相应网络接口R1(config-if)#router eigrp 100R1(config-router)# network 10.0.0.1 0.0.0.0R1(config-router)# network 172.16.0.0 0.0.3.255R1(config-router)# no auto-summary //关闭自动汇总//开启eigrp125,激活相应网络接口,充分发路由R1(config-router)#router eigrp 125R1(config-router)# redistribute eigrp 100//将eigrp100充分发到eigrp125R1(config-router)# network 15.0.0.1 0.0.0.0R1(config-router)# distribute-list 1 in Serial2/2//开启分布列表控制流量拒绝2.2.2.0/24和172.16.0.0/22的流量从S2/2接口进入eigrp域内R1(config-router)# no auto-summaryR1(config-router)#R1(config-router)#router ospf 1R1(config-router)# router-id 1.1.1.1R1(config-router)# redistribute eigrp 100 subnets//将eigrp100重分发进ospf1R1(config-router)# network 1.1.1.1 0.0.0.0 area 0R1(config-router)# network 12.0.0.1 0.0.0.0 area 0R1(config)#access-list 1 deny 2.2.2.0 0.0.0.255 //抓取2.2.2.0/24的流量,控制次优R1(config)#access-list 1 deny 172.16.0.0 0.0.3.255 //抓取172.16.0.0/24的流量R1(config)#access-list 1 premit any2.R2上的具体配置://在R2上开启eigrp125,并将ospf1重分发进eigrpR2(config-if)#router eigrp 125R2(config-router)#$ 1 1500 match internal nssa-external //只允许ospf内部路由和nssa外部路由重分发进入eigrp125 R2(config-router)# network 25.0.0.2 0.0.0.0R2(config-router)# distribute-list 1 in FastEthernet0/0 //控制次优路径172.16.0.0/22R2(config-router)# no auto-summaryR2(config-router)#R2(config-router)#router ospf 1R2(config-router)# router-id 2.2.2.2R2(config-router)# area 23 nssa default-information-originate //将area23设置成为nssa域并在area23里面传播默认路由R2(config-router)# redistribute eigrp 125 subnets //将eigrp125重分布进入ospf1 R2(config-router)# network 2.2.2.2 0.0.0.0 area 0R2(config-router)# network 12.0.0.2 0.0.0.0 area 0R2(config-router)# network 23.0.0.2 0.0.0.0 area 23R2(config)#access-list 1 deny 172.16.0.0 0.0.3.255 //抓取172.16.0.0/22的流量R2(config)#access-list 1 permit any3.R3上的具体配置R3(config-if)#router ospf 1R3(config-router)# router-id 3.3.3.3R3(config-router)# area 23 nssa //在R3上将area23也设置成为nssa区域R3(config-router)# network 23.0.0.3 0.0.0.0 area 23R3(config-router)#R3(config-router)#router ripR3(config-router)# version 2R3(config-router)# redistribute ospf 1 metric 5 route-map deny0//重分布ospf进入rip 并用route-map deny0控制流量,避免默认路由传入,防止环路R3(config-router)# network 3.0.0.0R3(config-router)# network 34.0.0.0R3(config-router)# no auto-summaryR3(config-router)#R3(config)#access-list 1 deny 0.0.0.0//抓取默认路由的流量R3(config)#access-list 1 permit anyR3(config)#R3(config)#route-map deny0 deny 10 //写拒绝路由映射,控制默认路由R3(config-route-map)# match ip address 14.R4上的具体配置//在R4上开启rip v2,宣告相应网络R4(config-if)#router ripR4(config-router)# version 2R4(config-router)# network 4.0.0.0R4(config-router)# network 34.0.0.0R4(config-router)# network 45.0.0.0R4(config-router)# no auto-summary5.R5上的具体配置//在R5上开启eigrp125,宣告相应网络,并将rip重分布进入其中R5(config-if)#router eigrp 125R5(config-router)# redistribute rip metric 10000 100 255 1 1500//重分布rip进eigrp R5(config-router)# network 5.0.0.0R5(config-router)# network 15.0.0.5 0.0.0.0R5(config-router)# network 25.0.0.5 0.0.0.0R5(config-router)# no auto-summary//开启rip进程,宣告相应网络,并将eigrp125重分布进入ripR5(config-router)#router ripR5(config-router)# version 2R5(config-router)# redistribute eigrp 125 metric 3 //重分布eigrp125进入rip,并将度量设置为3,选定eigrp为最优路径R5(config-router)# network 45.0.0.0R5(config-router)# no auto-summary经过以上配置以后,已经将全网互通,而且已经将次优路径剔除干净。
交换路由综合实验1 交换实验1.1交换机的基本配置1.1.1实验目的学会交换机的基本配置,并了解如何查看交换机的系统和配置信息。
1.1.2实验内容使用交换机的命令行管理界面,学会交换机的全局配置、端口配置方法,察看交换机的系统和配置信息。
1.1.3技术原理交换机的管理方式基本分两种:带内管理和带外管理。
通过交换机的Console口管理交换机属于带外管理,不占用交换机的网络端口,其特点是需要使用配置线缆,近距离配置。
第一次配置必须利用Console端口进行。
配置交换机的设备名称和配置交换机的描述信息必须在全局配置模式下执行。
Hostname 配置交换机的设备名称,Banner motd配置每日提示信息,Banner login配置交换机的登陆提示信息。
察看交换机的系统和配置信息命令要在特权模式下进,Show ######命令可以察看对应的信息,如Show version可以察看交换机的版本信息,类似可以用Show mac-address-table、Show running-config等。
1.1.4实验功能更改交换机的提示信息,配置交换机的端口。
1.1.5实验设备交换机(二层)一台,交换机(二层)一台1.1.6实验步骤s21a1#configure terminals21a1(config)# interface fastethernet 0/3 !进行F0/3的端口模式s21a1(config-if)#speed 10 !配置端口速率为10Ms21a1(config-if)#duplex half !配置端口为半双工模式s21a1(config-if)#no shutdown !开启该端口,使之转发数据s21a1(config-if)#exits21a1#show interface fastethernet 0/3 !查看端口的状态s21a1# show version !查看交换机的版本信息s35a1#configure terminals35a1(config)# interface fastethernet 0/3 !进行F0/3的端口模式s35a1(config-if)#speed 10 !配置端口速率为10Ms35a1(config-if)#duplex half !配置端口为半双工模式s35a1(config-if)#no shutdown !开启该端口,使之转发数据s35a1(config-if)#exits35a1#show interface fastethernet 0/3 !查看端口的状态s35a1# show version !查看交换机的版本信息1.2虚拟局域网VLAN1.2.1实验目的学会配置VLAN,包括一个交换机下的和跨交换机的。
基于Cisco Packet Tracer的路由交换综合实验设计【摘要】本文主要介绍了基于Cisco Packet Tracer的路由交换综合实验设计。
在引言部分中,介绍了实验的背景和重要性,明确了实验的目的和实验环境。
在正文部分中,详细介绍了实验的设计原理、实验步骤、实验内容、实验结果和实验总结。
结论部分总结了实验的成果和价值,同时展望了未来可能的研究方向。
通过本文的阐述,读者可以了解到基于Cisco Packet Tracer的路由交换综合实验的具体实现方法和实验效果,为相关领域的研究提供了重要参考和指导。
【关键词】路由交换、Cisco Packet Tracer、综合实验设计、引言、设计原理、实验步骤、实验内容、实验结果、实验总结、结论、实验成果、实验价值、展望未来1. 引言1.1 介绍基于Cisco Packet Tracer的路由交换综合实验设计是计算机网络领域的一个重要实践项目。
通过这个实验,可以加深对路由器和交换机的理解,掌握它们的工作原理和配置方法,提高网络管理和维护的能力。
在实验中,我们将搭建一个小型网络,包括路由器、交换机和若干台主机。
通过配置路由器和交换机的各项参数,实现不同主机之间的通信,了解数据包的传输过程和路由选择原则。
我们还将学习如何实现VLAN划分、静态路由配置、ACL配置等内容,提升网络安全性和管理效率。
通过参与这个实验,我们可以深入了解网络设备的运作机制,熟练掌握Cisco Packet Tracer软件的使用方法,提升自己的网络技术水平。
这也是一个很好的实践机会,可以将理论知识转化为实际操作经验,为将来的工作和学习奠定坚实基础。
希望通过这个实验,能够帮助大家更好地理解和运用路由交换技术,为网络建设和维护提供有力支持。
1.2 实验目的本实验的目的是通过基于Cisco Packet Tracer的路由交换综合实验设计,帮助学生深入理解网络路由器和交换机的基本原理和功能,掌握网络配置和管理的基本技能。
静态路由、默认路由、浮动路由综合配置实验
一、实验目的
掌握静态路由、默认路由的、浮动路由的配置,实现效果是两个路由器的loopback接口之间实现通信
二、实验拓扑
三、实验中用到的软件
小凡DynamipsGUI(搭建网络拓扑)、SecureCRT(实现远程登录配置路由)
实验步骤:
1.首先按拓扑图用小凡搭建好路由
2.实验拓扑搭建好后,使用SecureCRT远程登录配置路由器
3.按照实验要求配置好路由器各接口IP
4.在R2上配置静态路由
5.在R1上配置默认路由
6.在R1上配置浮动路由设置路径权值为100
7.在R2上配置浮动路由设置路径权值为100
8.测试
9.查看此时由R1发出的信息路径为:192.168.5.2
10.关闭静态路由接口,启动浮动路由
11.启动浮动路由测试
12.分别在R1、R2上测试查看此时的路由路径。
最新实验报告-RIP路由实验二在本次的RIP路由实验中,我们深入探讨了RIP(RoutingInformation Protocol)协议的工作原理及其在网络路由选择中的应用。
实验的主要目的是通过模拟网络环境,观察和分析RIP协议在不同网络拓扑下的表现。
实验环境:我们搭建了一个包含五台路由器的模拟网络,每台路由器运行RIP协议。
网络拓扑设计为一个星型结构,中心路由器连接四个边缘路由器,每个边缘路由器又连接到不同的网络段。
实验步骤:1. 配置路由器:首先,我们在每台路由器上配置了RIP协议,并确保它们能够正确地发送和接收路由更新信息。
2. 模拟流量:通过在网络的不同部分生成流量,我们模拟了实际的网络通信情况。
3. 观察路由表变化:在实验过程中,我们定期检查各路由器的路由表,记录路由信息的变化。
4. 分析路由选择:通过对路由表的分析,我们研究了RIP协议如何选择最优路径,以及在网络变化时如何快速收敛。
实验结果:实验显示,RIP协议能够有效地在网络中传播路由信息,并在网络拓扑发生变化时进行快速的路由重新计算。
在稳定的网络环境中,RIP协议能够保持较低的路由表更新频率,减少了网络的开销。
然而,在网络拓扑复杂或者链路成本差异较大的情况下,RIP协议的收敛速度较慢,可能会导致暂时的路由环路。
结论:RIP协议作为一种距离矢量路由协议,适用于小型到中型的网络环境。
它简单易于配置,但在大型网络或频繁变化的网络环境中,可能需要考虑更高级的路由协议,如OSPF或BGP,以提高网络的稳定性和效率。
未来的工作将包括对RIP协议的进一步优化,以及探索其与其他路由协议的协同工作机制。
基于Cisco Packet Tracer的路由交换综合实验设计一、实验目的本实验旨在通过Cisco Packet Tracer软件模拟网络环境,设计并实现基于路由器和交换机的综合网络实验。
通过此实验,学习者将能够了解和掌握路由器和交换机的基本配置和操作,理解网络设备之间的连接方式和通信原理,掌握子网划分和路由器之间的连接以及交换机的VLAN配置等内容。
二、实验环境1. Cisco Packet Tracer软件2. 三台路由器3. 三台交换机4. 五台电脑5. 网线、串口线等相关线材三、实验步骤1. 搭建网络拓扑我们需要在Cisco Packet Tracer中搭建网络拓扑。
在软件中选择合适的路由器和交换机设备,将它们拖拽到工作区,并通过适当的线缆将设备连接起来。
在本实验中,我们可以使用三台路由器和三台交换机来搭建一个完整的网络拓扑,确保设备之间的连接是正确的、稳定的。
2. 路由器的基本配置接下来,我们需要对路由器进行基本的配置。
我们需要为路由器分配IP地址,并为其配置静态路由。
在Cisco Packet Tracer中,我们可以使用命令行界面或者图形化界面来完成路由器的配置工作。
通过配置路由器,我们可以实现不同网络之间的通信,保证数据在不同网络之间的正常传输。
3. Vlan的配置在实验中,我们还需要配置交换机的VLAN。
VLAN(Virtual Local Area Network)是一种将网络设备划分成多个逻辑上的局域网的技术,可以提高网络的安全性和管理性。
通过配置VLAN,我们可以将不同的网络设备划分到不同的虚拟局域网中,实现互不干扰的数据通信。
4. 子网划分和配置我们还需要对网络进行子网划分和配置。
子网划分可以有效地管理IP地址资源,提高网络的使用效率。
在实验中,我们可以通过路由器来进行子网划分和配置,为不同的子网分配合适的IP地址,实现子网之间的正常通信。
5. 路由器之间的连接我们还需要实现不同路由器之间的连接。
实验总结一、实验一路由配置端口号与配置下一跳IP地址的区别1、实验目的:在Cisco Packet Tracer模拟器下通过两种不同的静态路由配置方法来理解它们的区别及优劣2、实验准备:6个路由器,4条交叉线3、实验过程:3.1、用交叉线连接路由器如图所示,然后给路由器端口分配ip地址,其基本配置命令如下:第一组对于Router1配置如下Router#conf tRouter(config)#int f0/0Router(config-if)#ip add 10.0.0.1 255.255.255.0Router(config-if)#no shut对于Router2配置如下Router#conf tRouter(config)#int f0/0Router(config-if)#ip add 10.0.0.2 255.255.255.0Router(config-if)#no shutRouter(config-if)#exitRouter(config)#int f0/1Router(config-if)#ip add 12.0.0.1 255.255.255.0Router(config-if)#no shut对于Router3配置如下Router#conf tRouter(config)#int f0/0Router(config-if)#ip add 12.0.0.2 255.255.255.0Router(config-if)#no shut3.2 在基本配置完成后开始对路由器进行静态路由配置,对于Router1配置如下:Router(config-if)#exitRouter(config)#ip route 12.0.0.0 255.255.255.0 10.0.0.2对于Router3配置如下:Router(config-if)#exitRouter(config)#ip route 10.0.0.0 255.255.255.0 12.0.0.13.3 这样第一组就配好了,利用模拟器对第一组进行ping通信,对于Router1过程如下:Router#ping 12.0.0.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 12.0.0.1, timeout is 2 seconds:.Success rate is 80 percent (4/5), round-trip min/avg/max = 2/3/6 msRouter#Router#ping 12.0.0.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 12.0.0.2, timeout is 2 seconds:.Success rate is 80 percent (4/5), round-trip min/avg/max = 5/6/8 ms查看arp地址表如下:Router#show arpProtocol Address Age (min) Hardware Addr Type InterfaceInternet 10.0.0.1 - 0060.5C81.AC01 ARPA FastEthernet0/0 Internet 10.0.0.2 2 0001.4345.D501 ARPA FastEthernet0/03.4 对于第二组做同样的配置:对于Router1配置如下Router#conf tRouter(config)#int f0/0Router(config-if)#ip add 10.0.0.1 255.255.255.0Router(config-if)#no shut对于Router2配置如下Router#conf tRouter(config)#int f0/0Router(config-if)#ip add 10.0.0.2 255.255.255.0Router(config-if)#no shutRouter(config-if)#exitRouter(config)#int f0/1Router(config-if)#ip add 12.0.0.1 255.255.255.0Router(config-if)#no shut对于Router3配置如下Router#conf tRouter(config)#int f0/0Router(config-if)#ip add 12.0.0.2 255.255.255.0Router(config-if)#no shut3.5 在基本配置完成后开始对路由器进行静态路由配置,对于Router1配置如下Router(config-if)#exitRouter(config)#ip route 12.0.0.0 255.255.255.0 f0/0对Router3配置静态路由如下Router(config-if)#exitRouter(config)#ip route 10.0.0.0 255.255.255.0 f0/03.6 利用模拟器对第一组进行ping通信,对于Router1过程如下Router#ping 12.0.0.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 10.0.0.1, timeout is 2 seconds:...!!Success rate is 40 percent (2/5), round-trip min/avg/max = 4/4/4 msRouter#ping 12.0.0.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 10.0.0.1, timeout is 2 seconds:...!!Success rate is 40 percent (2/5), round-trip min/avg/max = 4/4/4 ms查看arp地址表如下Router#show arpProtocol Address Age (min) Hardware Addr Type InterfaceInternet 10.0.0.1 - 0004.9A2C.2601 ARPA FastEthernet0/0 Internet 10.0.0.2 5 0030.A394.9901 ARPA FastEthernet0/0 Internet 12.0.0.1 1 0030.A394.9901 ARPA FastEthernet0/0 Internet 12.0.0.2 5 0030.A394.9901 ARPA FastEthernet0/0从以上结果中可以知道当静态路由配置用下一跳时连通速度快,数据丢失较少,arp请求效率较高,不用每次以arp请求目的ip的mac地址,而是直接转发给下一跳ip地址,有效地节约了时间。
路由综合实验实验步骤:1.配置相关地址,确保直连网络的通信2.配置所有Serial接口时钟频率为64000,参考带宽为1544k3.配置EIGRP区域,AS号为100,并关闭自动汇总4.对R4的loopback接口实施手工汇总5.在R1上实施EIGRP非等价负载均衡6.根据拓扑所示,配置OSPF多区域7.在R6、R7之间配置MD5验证8.确保R5成为DR9在R4上配置静态默认路由,并配置EIGRP默认路由10.在R5上配置静态默认路由,并配置OSPF默认路由11.在R1、R2上实施HSRP,确保R2成为主路由器,虚拟地址为192.168.1.254,并对R2的Fa0/0接口进行跟踪12.确保EIGRP和OSPF两个区域通信,但不允许使用路由重分发配置第一步:R1的配置:Router>enableRouter#conf tRouter(config)#hostname R1R1(config)#int f0/0R1(config-if)#no shutdownR1(config-if)#ip add 192.168.12.1 255.255.255.0R1(config-if)#exitR1(config)#int f1/0R1(config-if)#no shutdownR1(config-if)#ip add 192.168.14.1 255.255.255.0R1(config-if)#endR1#show interface serial2/0Serial2/0 is administratively down, line protocol is down (disabled) Hardware is HD64570MTU 1500 bytes, BW 128 Kbit, DLY 20000 usec,R1#conf tEnter configuration commands, one per line. End with CNTL/Z.R1(config)#int se2/0R1(config-if)#clock rate 64000R1(config-if)#bandwidth 1544R1(config-if)#no shR1(config-if)#ip add 192.168.13.1 255.255.255.0R1(config-if)#endR2的配置:Router#conf tRouter(config)#hostname R2R2(config)#int f0/0R2(config-if)#no shR2(config-if)#ip add 192.168.12.2 255.255.255.0R2(config-if)#int f1/0R2(config-if)#no shR2(config-if)#ip add 192.168.1.1 255.255.255.0R2(config-if)#endR3的配置:Router>enRouter#conf tRouter(config)#hostname R3R3(config)#int s2/0R3(config-if)#bandwidth 1544R3(config-if)#no shR3(config-if)#ip add 192.168.13.2 255.255.255.0R3(config-if)#int f1/0R3(config-if)#no shR3(config-if)#ip add 192.168.1.2 255.255.255.0R3(config-if)#endR4的配置:Router>enRouter#conf tRouter(config)#int f1/0Router(config-if)#no shRouter(config-if)#ip add 192.168.14.2 255.255.255.0 Router(config-if)#int f0/0Router(config-if)#no shRouter(config-if)#ip add 192.168.45.1 255.255.255.0 Router(config-if)#exRouter(config)#int loopback 0Router(config-if)#ip add 172.16.0.1 255.255.255.0 Router(config-if)#int loopback 1Router(config-if)#ip add 172.16.1.1 255.255.255.0 Router(config-if)#int loopback 2Router(config-if)#ip add 172.16.2.1 255.255.255.0 Router(config-if)#int loopback 3Router(config-if)#ip add 172.16.3.1 255.255.255.0 Router(config-if)#endR5的配置:Router>enRouter#conf tRouter(config)#int f0/0Router(config-if)#no shRouter(config-if)#ip add 192.168.45.2 255.255.255.0 Router(config-if)#int f1/0Router(config-if)#no shRouter(config-if)#ip add 192.168.56.1 255.255.255.0 Router(config-if)#endR6的配置:Router#conf tRouter(config)#hostname R6R6(config)#int f1/0R6(config-if)#no shR6(config-if)#ip add 192.168.56.2 255.255.255.0R6(config-if)#int se3/0R6(config-if)#no shR6(config-if)#ip add 192.168.67.1 255.255.255.0R6(config-if)#clock rate 64000R6(config-if)#bandwidth 1544R6(config-if)#endR7的配置:Router>enRouter#conf tRouter(config)#hostname R7R7(config)#int se3/0R7(config-if)#no shutdownR7(config-if)#ip add 192.168.67.2 255.255.255.0R7(config-if)#bandwidth 1544R7(config-if)#exR7(config)#int loopback 0R7(config-if)#ip add 192.168.7.1 255.255.255.0R7(config-if)#int loopback 1R7(config-if)#ip add 192.168.8.1 255.255.255.0R7(config-if)#end配置EIGRP区域,AS号为100,并关闭自动汇总R1的配置:R1#show ip int briefInterface IP-Address OK? Method Status ProtocolFastEthernet0/0 192.168.12.1 YES manual up upFastEthernet1/0 192.168.14.1 YES manual up upSerial2/0 192.168.13.1 YES manual up upSerial3/0 unassigned YES unset administratively down down FastEthernet4/0 unassigned YES unset administratively down down FastEthernet5/0 unassigned YES unset administratively down downR1#conf tR1(config)#router eigrp 100R1(config-router)#network 192.168.12.0R1(config-router)#network 192.168.13.0R1(config-router)#network 192.168.14.0R1(config-router)#no auto-summaryR1(config-router)#endR2的配置:R2>enR2#show ip int briefInterface IP-Address OK? Method Status ProtocolFastEthernet0/0 192.168.12.2 YES manual up upFastEthernet1/0 192.168.1.1 YES manual up upSerial2/0 unassigned YES unset administratively down downSerial3/0 unassigned YES unset administratively down down FastEthernet4/0 unassigned YES unset administratively down down FastEthernet5/0 unassigned YES unset administratively down downR2#conf tR2(config)#router eigrp 100R2(config-router)#network 192.168.1.0R2(config-router)#network 192.168.12.0R2(config-router)#passive-interface f1/0R2(config-router)#endR3的配置:R3#enR3#conf tR3(config)#do show ip int briInterface IP-Address OK? Method Status ProtocolFastEthernet0/0 unassigned YES unset administratively down downFastEthernet1/0 192.168.1.2 YES manual up upSerial2/0 192.168.13.2 YES manual up upSerial3/0 unassigned YES unset administratively down downFastEthernet4/0 unassigned YES unset administratively down downFastEthernet5/0 unassigned YES unset administratively down downR3(config)#router eig 100R3(config-router)#network 192.168.1.0R3(config-router)#network 192.168.13.0R3(config-router)#no auto-summaryR3(config-router)#passive-interface fa1/0R3(config-router)#endR4的配置:Router>enRouter#conf tRouter(config)#do show ip int briInterface IP-Address OK? Method Status ProtocolFastEthernet0/0 192.168.45.1 YES manual up upFastEthernet1/0 192.168.14.2 YES manual up upSerial2/0 unassigned YES unset administratively down downSerial3/0 unassigned YES unset administratively down downFastEthernet4/0 unassigned YES unset administratively down downFastEthernet5/0 unassigned YES unset administratively down downLoopback0 172.16.0.1 YES manual up upLoopback1 172.16.1.1 YES manual up upLoopback2 172.16.2.1 YES manual up upLoopback3 172.16.3.1 YES manual up upRouter(config)#router eig 100Router(config-router)#network 192.168.14.0Router(config-router)#%DUAL-5-NBRCHANGE: IP-EIGRP 100: Neighbor 192.168.14.1 (FastEthernet1/0) is up: new adjacencyRouter(config-router)#network 192.168.45.0Router(config-router)#network 172.16.0.0 0.0.3.255Router(config-router)#no auto-summary%DUAL-5-NBRCHANGE: IP-EIGRP 100: Neighbor 192.168.14.1 (FastEthernet1/0) resync: summary configuredRouter(config-router)#end在R1上实施EIGRP非等价负载均衡R1>show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set172.16.0.0/24 is subnetted, 4 subnetsD 172.16.0.0 [90/156160] via 192.168.14.2, 00:44:19, FastEthernet1/0D 172.16.1.0 [90/156160] via 192.168.14.2, 00:44:19, FastEthernet1/0D 172.16.2.0 [90/156160] via 192.168.14.2, 00:44:19, FastEthernet1/0D 172.16.3.0 [90/156160] via 192.168.14.2, 00:44:19, FastEthernet1/0D 192.168.1.0/24 [90/30720] via 192.168.12.2, 00:57:18, FastEthernet0/0 C 192.168.12.0/24 is directly connected, FastEthernet0/0C 192.168.13.0/24 is directly connected, Serial2/0C 192.168.14.0/24 is directly connected, FastEthernet1/0D 192.168.45.0/24 [90/30720] via 192.168.14.2, 00:44:19, FastEthernet1/0按拓扑所示,R1到192.168.1.0网段,有两条线路,但路由表显示是通过R2。
