某选煤厂技术改造主厂房设备安装施工组织设计(DOC24页)

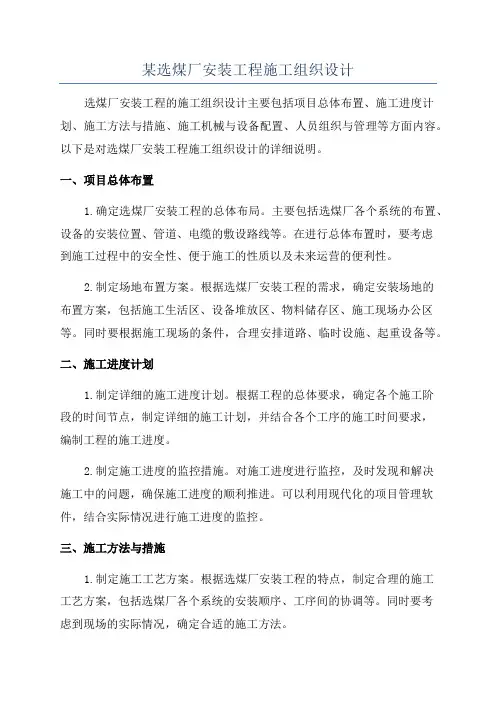

某选煤厂安装工程施工组织设计选煤厂安装工程的施工组织设计主要包括项目总体布置、施工进度计划、施工方法与措施、施工机械与设备配置、人员组织与管理等方面内容。

以下是对选煤厂安装工程施工组织设计的详细说明。

一、项目总体布置1.确定选煤厂安装工程的总体布局。

主要包括选煤厂各个系统的布置、设备的安装位置、管道、电缆的敷设路线等。

在进行总体布置时，要考虑到施工过程中的安全性、便于施工的性质以及未来运营的便利性。

2.制定场地布置方案。

根据选煤厂安装工程的需求，确定安装场地的布置方案，包括施工生活区、设备堆放区、物料储存区、施工现场办公区等。

同时要根据施工现场的条件，合理安排道路、临时设施、起重设备等。

二、施工进度计划1.制定详细的施工进度计划。

根据工程的总体要求，确定各个施工阶段的时间节点，制定详细的施工计划，并结合各个工序的施工时间要求，编制工程的施工进度。

2.制定施工进度的监控措施。

对施工进度进行监控，及时发现和解决施工中的问题，确保施工进度的顺利推进。

可以利用现代化的项目管理软件，结合实际情况进行施工进度的监控。

三、施工方法与措施1.制定施工工艺方案。

根据选煤厂安装工程的特点，制定合理的施工工艺方案，包括选煤厂各个系统的安装顺序、工序间的协调等。

同时要考虑到现场的实际情况，确定合适的施工方法。

2.确定安全技术措施。

制定安全技术措施和操作规程，确保施工过程中的安全。

包括制定安全交底制度，培训施工人员的安全意识，做好施工现场的安全防护。

四、施工机械与设备配置1.确定施工机械与设备的类型和数量。

根据选煤厂安装工程的施工需要，确定施工机械和设备的类型和数量，并进行租赁或购买。

同时要考虑到施工现场的条件，确保机械和设备的运行顺利。

2.制定机械设备使用和维护计划。

编制机械设备的使用和维护计划，定期检修和维护机械设备，确保施工过程中的机械设备的正常运行。

五、人员组织与管理1.确定施工人员的组织结构。

根据选煤厂安装工程的施工需要，确定施工人员的组织结构，包括施工队伍的组成和分工，以及各个职责的人员。

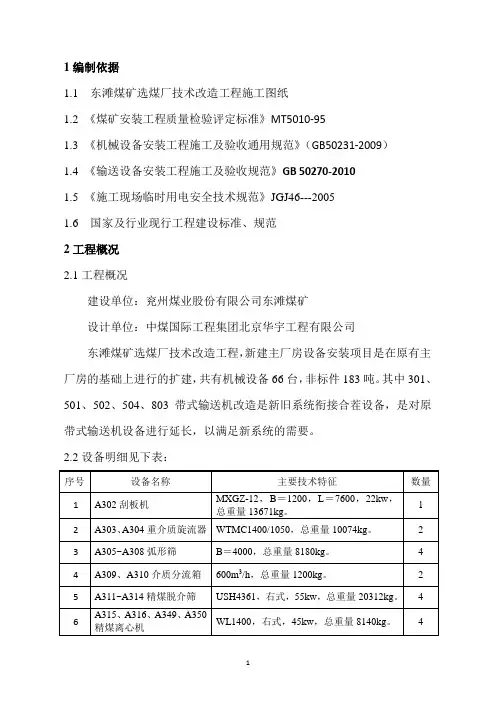

1编制依据1.1 东滩煤矿选煤厂技术改造工程施工图纸1.2 《煤矿安装工程质量检验评定标准》MT5010-951.3 《机械设备安装工程施工及验收通用规范》（GB50231-2009）1.4 《输送设备安装工程施工及验收规范》GB 50270-20101.5 《施工现场临时用电安全技术规范》JGJ46---20051.6 国家及行业现行工程建设标准、规范2工程概况2.1工程概况建设单位：兖州煤业股份有限公司东滩煤矿设计单位：中煤国际工程集团北京华宇工程有限公司东滩煤矿选煤厂技术改造工程，新建主厂房设备安装项目是在原有主厂房的基础上进行的扩建，共有机械设备66台，非标件183吨。

其中301、501、502、504、803带式输送机改造是新旧系统衔接合茬设备，是对原带式输送机设备进行延长，以满足新系统的需要。

2.2设备明细见下表：3工程目标3.1安全目标：杜绝轻伤及以上的安全事故。

3.2质量目标：符合国家及行业相关现行标准，工程质量合格。

3.3工期目标：严格按照建设方工期安排。

3.4环璄目标：废弃物回收处理100%，施工用材料及废弃物分类排放或堆放。

4施工部署4.1施工组织4.1.1施工管理体系为了使企业的管理体制、运行机制适应市场的变化，能够高效、协调的运转，我公司依据本工程特点，在工程管理上采用国际上通行的管理模式－项目法施工管理体制。

组织是管理的基本职能，组织结构设置的是否合理直接关系着项目管理目标实现的成败。

针对当前面临市场条件和外部环境，组建了以工程项目为管理对象，以项目班子承包和项目经理负责制为核心的双向控制的管理模式。

项目部内按“计划、组织、协调、监督、服务”职能设置业务管理机构。

4.1.2工程相关方职责与分工4.1.3工程关键节点施工前材料、设备、基础验收---隐蔽工程---设备安装---单机试运行---工程验收---投入运行4.2施工准备4.2.1技术准备组织施工技术人员学习有关规程、标准、熟悉锅炉图纸、技术要求等有关资料。

目录第一章编制说明 01.1编制原则 01.2编制依据 0第二章工程概况 (1)2.1工程建设地点自然状况及施工条件 (1)2.1.1厂区地理概况 (1)2.1.2气象 (1)2.3工程施工特点 (4)第三章施工总体部署 (6)3.1工程管理目标 (6)3.1.1质量目标 (6)3.1.2 工期目标 (6)3.1.3 职业健康安全管理目标 (6)3.1.4环境保护及文明施工目标 (6)3.2施工组织机构 (6)3.3施工作业队伍 (8)3.4总体施工顺序 (8)3.4.1施工区域划分 (9)3.4.2 施工顺序要求 (9)第四章施工准备 (10)4.1现场准备 (10)4.1.1组织准备 (10)4.1.4现场排水 (11)4.1.5临时用电 (11)4.1.6房屋及围墙 (11)4.2技术准备 (11)4.2.1施工技术准备 (11)4.2.2主要技术规范 (12)4.2.3施工组织设计及专项方案编制计划 (13)4.2.4单位工程、分部分项工程划分 (13)4.3各类资源准备 (14)4.3.1劳动力需求计划 (14)4.3.2施工机具需求计划 (14)第五章施工现场平面布置 (16)5.1布置方案 (16)5.1.1 场地、道路布置 (16)5.1.2 生产设施布置 (16)5.1.3 生活设施布置 (16)5.1.4 临时用水、用电布置 (16)5.2施工平面布置图 (16)第六章主要施工方法 (18)6.1机械设备安装 (18)6.1.1设备安装通用部分 (18)6.1.2电机和减速机安装 (20)6.1.3带式输送机安装 (22)6.1.4振动筛安装 (30)6.1.7水泵安装 (34)6.1.8破碎机安装 (35)6.1.9除铁器安装 (36)6.1.10电子皮带秤安装 (36)6.1.11非标溜槽制作安装 (37)6.2电气设备安装 (38)6.2.1变压器安装 (38)6.2.2成套配电柜安装 (39)6.2.3成套配电柜箱装 (40)6.2.4母线安装 (41)6.2.5电缆桥架安装 (42)6.2.6电缆保护管安装 (44)6.2.7电缆敷设 (45)6.2.8防雷接地安装 (49)6.3试运转 (52)6.3.1单机试运转 (52)6.3.2联合试运转 (56)第七章施工进度计划及保证措施 (57)7.1施工进度计划 (57)7.2施工进度计划保证措施 (57)7.2.1组织措施 (57)7.2.2技术措施 (57)7.2.3经济措施 (58)7.2.4合同措施 (58)第八章质量保证体系及措施 (60)8.1质量目标：质量目标为“合格”。

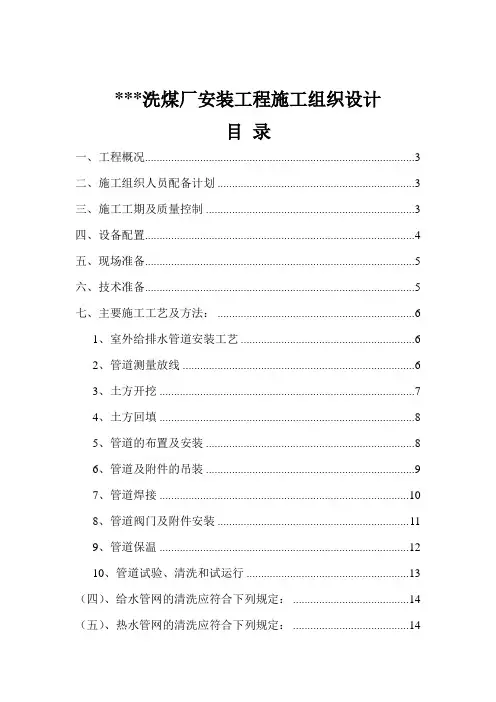

***洗煤厂安装工程施工组织设计目录一、工程概况 (3)二、施工组织人员配备计划 (3)三、施工工期及质量控制 (3)四、设备配置 (4)五、现场准备 (5)六、技术准备 (5)七、主要施工工艺及方法： (6)1、室外给排水管道安装工艺 (6)2、管道测量放线 (6)3、土方开挖 (7)4、土方回填 (8)5、管道的布置及安装 (8)6、管道及附件的吊装 (9)7、管道焊接 (10)8、管道阀门及附件安装 (11)9、管道保温 (12)10、管道试验、清洗和试运行 (13)（四）、给水管网的清洗应符合下列规定： (14)（五）、热水管网的清洗应符合下列规定： (14)（六）、管网试运行 (15)八、保证工期的技术组织措施 (15)1、工期目标 (15)2、组织保证措施 (15)3、技术措施 (17)九、雨季施工措施 (18)十、安全文明生产 (20)1、安全生产 (20)2、文明施工 (20)十一、安全管理制度及其主要措施 (21)1、安全保证体系 (21)2、安全生产责任制 (21)十二、工程质量保证措施 (23)十三、临时用电措施 (24)1、配电箱、开关箱设置原则 (24)2、安全用电技术措施 (25)3、安全用电组织措施 (26)一、工程概况本工程为*****选煤厂安装工程，工程地点位于**市**路***公司工业广场区域内。

施工内容包括全厂给排水管道安装、消防给水管道安装、厂区采暖管网安装及压滤干燥车间工业管道安装。

室外污水系统采用枝状管网，给水及中水系统采用环状管网。

其中室外污水主管采用热轧无缝钢管，焊接连接；给水及中水管网主要采用直缝卷焊钢管，焊接连接；消防给水主管采用镀锌钢管，沟槽式卡箍连接；该厂区管道纷繁复杂，交叉点众多，安排好管路交叉点的方案是工程的关键。

二、施工组织人员配备计划本工程管理人员配置见下表:三、施工工期及质量控制1、施工工期：计划开工日期：2017年 7月10日计划竣工日期：2017年9月30日。

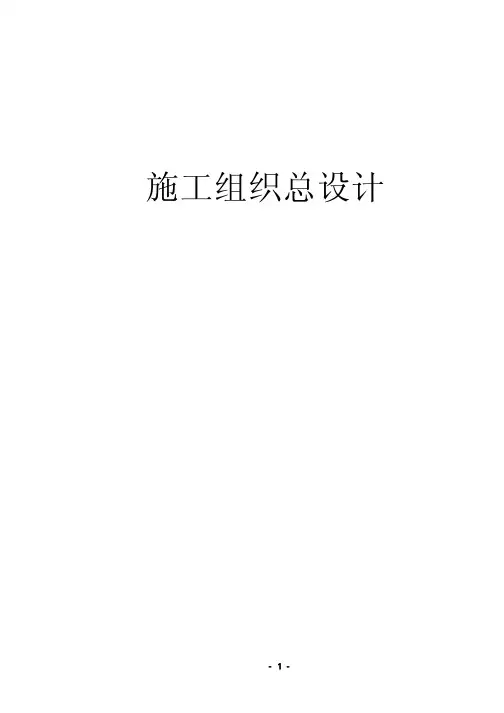

施工组织总设计编制单位：　项目经理： 目录前言..................................................................................................................第一章建设项目工程概况.. (12)1.1 地理位置 (3)1.2 厂区地理、气象及地震情况...........................................................1.3 建设项目工程设计概况...................................................................第二章施工部署及主要建设工程的施工方案............................................2.1 主要工程项目..................................................................................2.2 主要建设工程施工方案...................................................................2.3 运输..................................................................................................2.4 施工安全措施................................................................................2.5 交叉作业..........................................................................................第三章全场性施工准备工作计划.................................................................3.1 劳动组织准备..................................................................................3.2 技术准备.........................................................................................3.3 施工现场准备..................................................................................第四章施工总进度计划...............................................................................4.1 项目施工总体计划安排.................................................................4.2 设计图纸供图计划........................................................................4.3 设备采购计划第五章各项资源需要量计划.............................5.1 人工................................................................................................5.2 施工机具........................................................................................5.3 材料及构配件................................................................................5.4 试验与检验....................................................................................5.5 人员培训........................................................................................5.6 试运转............................................................................................第六章全场性施工总平面图设计...............................................................6.1 施工道路........................................................................................6.2 施工单位生产、生活设施.............................................................6.3 水电线路布置................................................................................6.4 临时设施及设备材料堆放场地.....................................................6.5 主要机械设备布置........................................................................第七章项目控制..........................................................................................7.1 项目控制简述................................................................................7.2 质量控制........................................................................................7.3 费用控制........................................................................................7.4 进度控制........................................................................................第八章合同管理..........................................................................................8.1 合同管理........................................................................................8.2 合同双方的联系方式.....................................................................8.3 合同变更与索赔............................................................................编制人员名单序号姓名职务职称负责工作编制依据1、《选煤设计研究院ISO9001/GBT19000质量体系程序文件汇编》1997年7月。

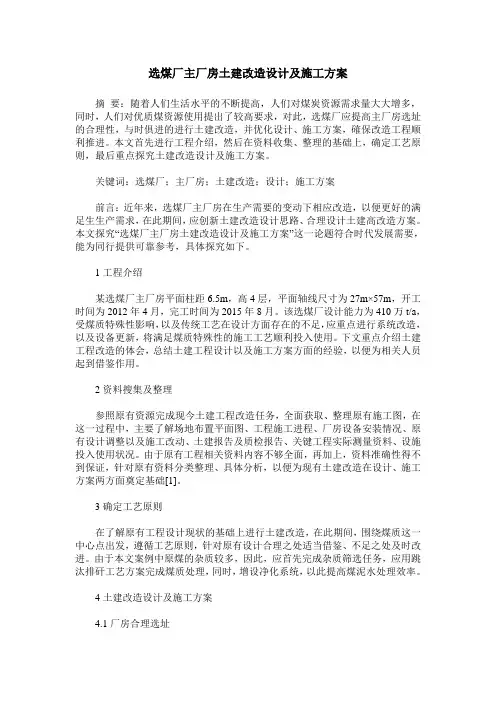

选煤厂主厂房土建改造设计及施工方案摘要：随着人们生活水平的不断提高，人们对煤炭资源需求量大大增多，同时，人们对优质煤资源使用提出了较高要求，对此，选煤厂应提高主厂房选址的合理性，与时俱进的进行土建改造，并优化设计、施工方案，確保改造工程顺利推进。

本文首先进行工程介绍，然后在资料收集、整理的基础上，确定工艺原则，最后重点探究土建改造设计及施工方案。

关键词：选煤厂；主厂房；土建改造；设计；施工方案前言：近年来，选煤厂主厂房在生产需要的变动下相应改造，以便更好的满足生生产需求，在此期间，应创新土建改造设计思路、合理设计土建高改造方案。

本文探究“选煤厂主厂房土建改造设计及施工方案”这一论题符合时代发展需要，能为同行提供可靠参考，具体探究如下。

1工程介绍某选煤厂主厂房平面柱距6.5m，高4层，平面轴线尺寸为27m×57m，开工时间为2012年4月，完工时间为2015年8月。

该选煤厂设计能力为410万t/a，受煤质特殊性影响，以及传统工艺在设计方面存在的不足，应重点进行系统改造，以及设备更新，将满足煤质特殊性的施工工艺顺利投入使用。

下文重点介绍土建工程改造的体会，总结土建工程设计以及施工方案方面的经验，以便为相关人员起到借鉴作用。

2资料搜集及整理参照原有资源完成现今土建工程改造任务，全面获取、整理原有施工图，在这一过程中，主要了解场地布置平面图、工程施工进程、厂房设备安装情况、原有设计调整以及施工改动、土建报告及质检报告、关键工程实际测量资料、设施投入使用状况。

由于原有工程相关资料内容不够全面，再加上，资料准确性得不到保证，针对原有资料分类整理、具体分析，以便为现有土建改造在设计、施工方案两方面奠定基础[1]。

3确定工艺原则在了解原有工程设计现状的基础上进行土建改造，在此期间，围绕煤质这一中心点出发，遵循工艺原则，针对原有设计合理之处适当借鉴、不足之处及时改进。

由于本文案例中原煤的杂质较多，因此，应首先完成杂质筛选任务，应用跳汰排矸工艺方案完成煤质处理，同时，增设净化系统，以此提高煤泥水处理效率。

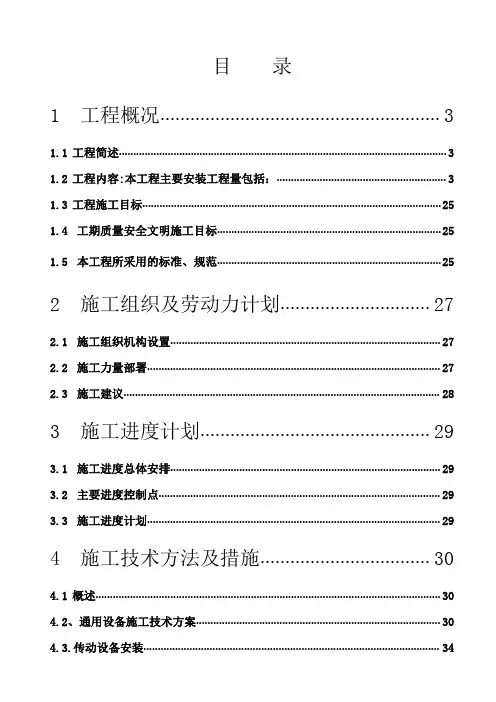

目录1工程概况 (3)1.1工程简述 (3)1.2工程内容:本工程主要安装工程量包括： (3)1.3工程施工目标 (25)1.4工期质量安全文明施工目标 (25)1.5本工程所采用的标准、规范 (25)2施工组织及劳动力计划 (27)2.1施工组织机构设置 (27)2.2施工力量部署 (27)2.3施工建议 (28)3施工进度计划 (29)3.1施工进度总体安排 (29)3.2主要进度控制点 (29)3.3施工进度计划 (29)4施工技术方法及措施 (30)4.1概述 (30)4.2、通用设备施工技术方案 (30)4.5皮带输送机设备安装一般方法 (46)4.6.泵类设备安装方法及技术要求 (54)4.7一般风机安装 (59)4.8.喷油双螺杆空气压缩机（高压风机）安装 (60)4.9吊装技术措施 (66)4.9.3铺设皮带的安全措施 (69)4.10工艺管道安装工程 (69)4.10.1施工准备 (70)4.10.2主要施工方法及技术要求 (70)4.11消防、给排水工程 (73)4.12仪表工程 (76)4.13电气安装工程 (79)5施工技术组织措施 (81)5.1工期保证措施 (81)5.2质量保证措施 (83)5.3安全保证措施 (85)5.4现场文明施工措施 (87)5.5冬、雨季施工措施 (88)6施工总体规划 (88)6.1临时设施规划 (88)7．资源配备计划 (90)7.1.安装 (91)7.2.电气设备使用维护 (91)7.3.用电安全及电气防火技术措施 (92)8临时用水 (93)9.施工机具需用量计划 (93)9.1主要机具需用量一览表 (93)9.2主要检验、测量和试验设备需用量一览表 (94)1工程概况1.1工程简述神华集团神东分公司——保德洗煤厂技改扩建项目机电设备安装工程，位于保德县桥头镇夏柳青村，本工程主要采用了块煤入洗重介浅槽分选，末煤入选重介选流螺旋分选，再洗重介旋流洗选工艺。

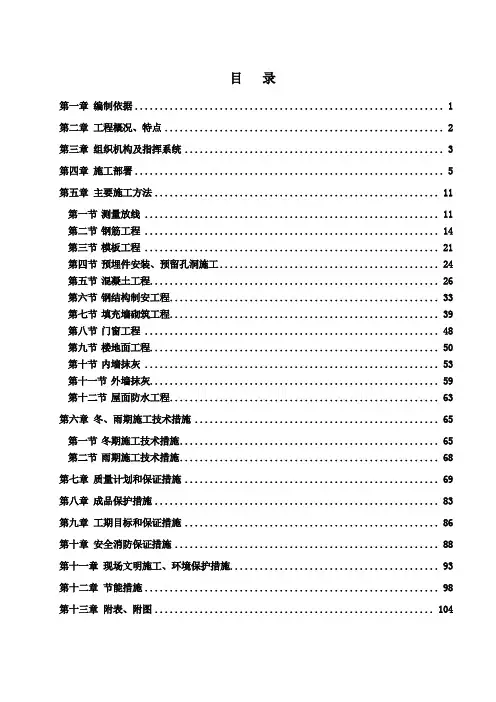

目录第一章编制依据 (1)第二章工程概况、特点 (2)第三章组织机构及指挥系统 (3)第四章施工部署 (5)第五章主要施工方法 (11)第一节测量放线 (11)第二节钢筋工程 (14)第三节模板工程 (21)第四节预埋件安装、预留孔洞施工 (24)第五节混凝土工程 (26)第六节钢结构制安工程 (33)第七节填充墙砌筑工程 (39)第八节门窗工程 (48)第九节楼地面工程 (50)第十节内墙抹灰 (53)第十一节外墙抹灰 (59)第十二节屋面防水工程 (63)第六章冬、雨期施工技术措施 (65)第一节冬期施工技术措施 (65)第二节雨期施工技术措施 (68)第七章质量计划和保证措施 (69)第八章成品保护措施 (83)第九章工期目标和保证措施 (86)第十章安全消防保证措施 (88)第十一章现场文明施工、环境保护措施 (93)第十二章节能措施 (98)第十三章附表、附图 (104)第一章编制依据一、编制依据1．施工现场及已完基础工程（我公司承建）2. 施工图纸：主厂房设备安装图（无建筑图）3．国家及地方现行规范、标准3.1 工程测量规范GB50026-20073.2 砌体工程施工质量验收规范GB50203-20023.3 混凝土结构工程施工质量验收规范GB50204-20023.4钢结构工程质量验收规范3.5 建设工程项目管理规范 GB／T50326-20013.6 钢筋焊接及验收规范 JGJ18-20033.7 建筑机械使用安全技术规程 JGJ33-20013.8 施工现场临时用电安全技术规程JGJ46-20053.9 建筑施工安全检查标准 JGJ59-993.10 建筑施工高处作业安全技术规程 JGJ80-913.11 龙门架及井架物料提升机安全技术规范 JGJ88-923.12 建筑施工扣件式钢管脚手架安全技术规范（2002年版） JGJ130-2001 3.13山西省建筑工程施工质量验收规程 DBJ04-226-20033.14建设工程强制性标准4．国家现行标准图集4.1 钢筋混凝土结构施工图整体表示方法制图规则和构造详图修正《11G101》第二章工程概况、特点一、工程概况该项目土建工程主要包括主厂房的基础（已完工）、现浇混凝土柱、梁、板、及部分钢屋架、砌筑、抹灰、屋面工程等项目。

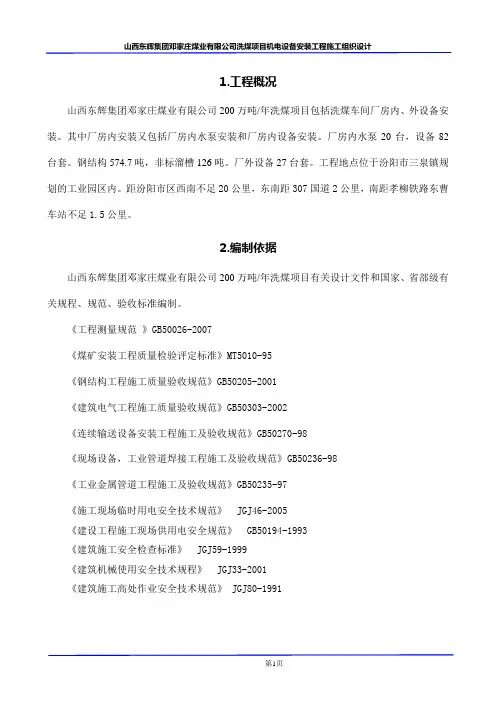

1.工程概况山西东辉集团邓家庄煤业有限公司200万吨/年洗煤项目包括洗煤车间厂房内、外设备安装。

其中厂房内安装又包括厂房内水泵安装和厂房内设备安装。

厂房内水泵20台，设备82台套。

钢结构574.7吨，非标溜槽126吨。

厂外设备27台套。

工程地点位于汾阳市三泉镇规划的工业园区内。

距汾阳市区西南不足20公里，东南距307国道2公里，南距孝柳铁路东曹车站不足1.5公里。

2.编制依据山西东辉集团邓家庄煤业有限公司200万吨/年洗煤项目有关设计文件和国家、省部级有关规程、规范、验收标准编制。

《工程测量规范》GB50026-2007《煤矿安装工程质量检验评定标准》MT5010-95《钢结构工程施工质量验收规范》GB50205-2001《建筑电气工程施工质量验收规范》GB50303-2002《连续输送设备安装工程施工及验收规范》GB50270-98《现场设备，工业管道焊接工程施工及验收规范》GB50236-98《工业金属管道工程施工及验收规范》GB50235-97《施工现场临时用电安全技术规范》 JGJ46-2005《建设工程施工现场供用电安全规范》 GB50194-1993《建筑施工安全检查标准》 JGJ59-1999《建筑机械使用安全技术规程》 JGJ33-2001《建筑施工高处作业安全技术规范》 JGJ80-19913.施工承包目标3.1工程质量我公司将山西东辉集团邓家庄煤业有限公司200万吨/年洗煤项目机电设备安装工程列为本公司在该地区的重点工程，精心组织、精心施工，争创优质工程。

3.2施工工期为保证在50天内如期完成安装任务，各施工班组要打破专业界限，交叉施工，立体作业，积极拓展工作面。

3.3安全生产严格执行企业有关规章制度，坚持以人为本，安全第一的方针，实现无重伤以上人身伤亡事故和重大机电设备事故。

3.4文明施工按企业施工现场文明达标标准组织施工，争取实现市级文明工地目标。

4.施工部署4.1施工组织4.1.1 为确保本工程全方位的组织管理能够顺利实施，具备安装条件之前我公司将调派具有高级职称，多次承建过大中型选煤厂设备安装工程施工的项目总工组织安装施工，并在原项目部组成人员的基础上充实部分具有类似工程施工管理经验的工程技术人员和管理人员。

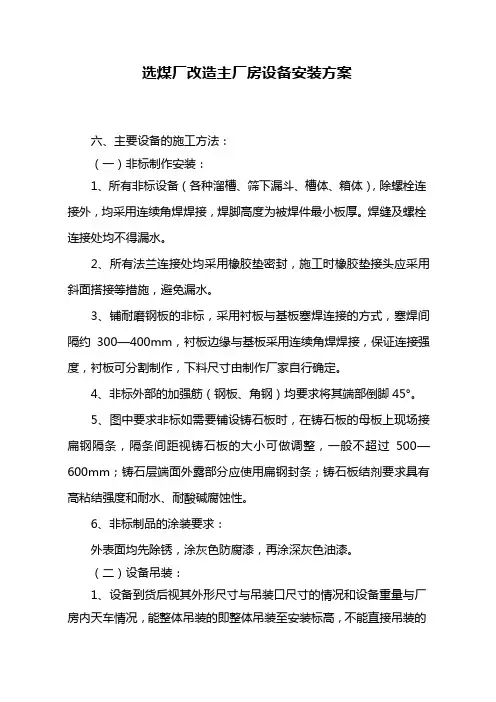

选煤厂改造主厂房设备安装方案六、主要设备的施工方法：（一）非标制作安装：1、所有非标设备（各种溜槽、筛下漏斗、槽体、箱体），除螺栓连接外，均采用连续角焊焊接，焊脚高度为被焊件最小板厚。

焊缝及螺栓连接处均不得漏水。

2、所有法兰连接处均采用橡胶垫密封，施工时橡胶垫接头应采用斜面搭接等措施，避免漏水。

3、铺耐磨钢板的非标，采用衬板与基板塞焊连接的方式，塞焊间隔约300—400mm，衬板边缘与基板采用连续角焊焊接，保证连接强度，衬板可分割制作，下料尺寸由制作厂家自行确定。

4、非标外部的加强筋（钢板、角钢）均要求将其端部倒脚45°。

5、图中要求非标如需要铺设铸石板时，在铸石板的母板上现场接扁钢隔条，隔条间距视铸石板的大小可做调整，一般不超过500—600mm；铸石层端面外露部分应使用扁钢封条；铸石板结剂要求具有高粘结强度和耐水、耐酸碱腐蚀性。

6、非标制品的涂装要求：外表面均先除锈，涂灰色防腐漆，再涂深灰色油漆。

（二）设备吊装：1、设备到货后视其外形尺寸与吊装口尺寸的情况和设备重量与厂房内天车情况，能整体吊装的即整体吊装至安装标高，不能直接吊装的先行解体，分单件吊装。

2、设备均使用厂房内天车从设备吊装口提升至设备安装标高层面，利用道木加滚杠的方式滑移至安装位置。

而后利用设备起重梁将设备吊装就位。

3、现以精煤脱水分级筛319G\320G的最重设备整机件作为计算标准（14.5t），对设备吊装中选用钢丝绳进行验算：吊装计算重量G1＝1.1G＝1.1×14500kg＝16500kg；其中1.1为动载系数；选用规格为6×37-φ30-1550的钢丝绳（双股）扣，最小破断拉力为FP＝52900kgf，钢丝绳与垂线夹角为45°。

F＝G1/4/sin45°＝16500/4/0.707＝5834.5kgn＝FP/F＝52900/5834.5＝9.1n＞8，满足使用要求，故单件小于14.5吨的设备均可选用此钢丝绳进行吊装作业。

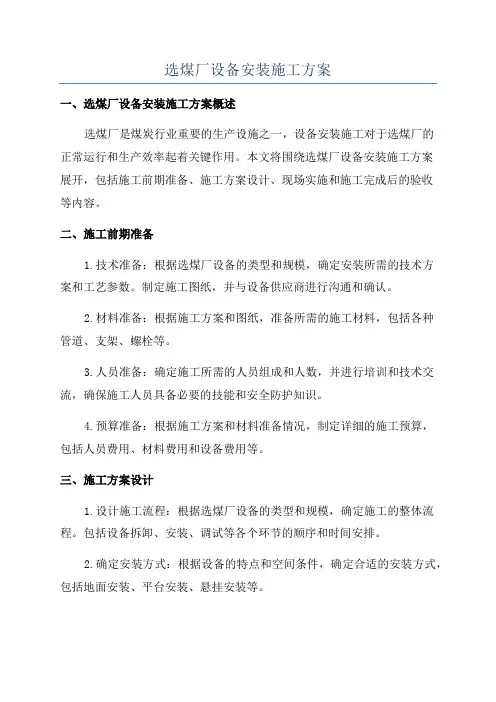

选煤厂设备安装施工方案一、选煤厂设备安装施工方案概述选煤厂是煤炭行业重要的生产设施之一，设备安装施工对于选煤厂的正常运行和生产效率起着关键作用。
