简谈船舶管路系统以及综合布置要点

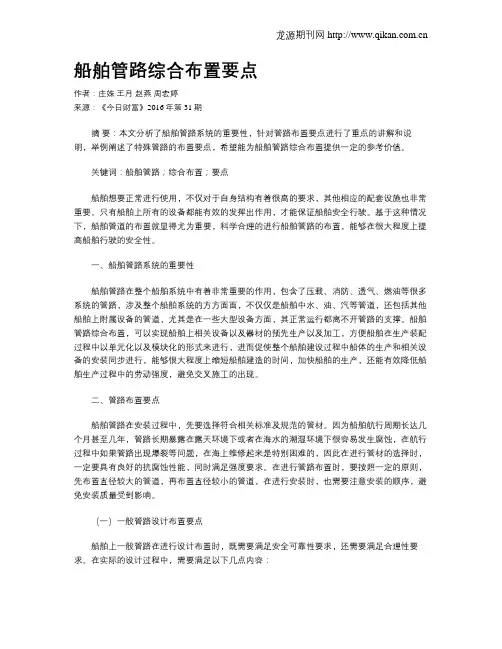

船舶管路综合布置要点作者：庄姝王月赵燕周宏婷来源：《今日财富》2016年第31期摘要：本文分析了船舶管路系统的重要性，针对管路布置要点进行了重点的讲解和说明，举例阐述了特殊管路的布置要点，希望能为船舶管路综合布置提供一定的参考价值。

关键词：船舶管路；综合布置；要点船舶想要正常进行使用，不仅对于自身结构有着很高的要求，其他相应的配套设施也非常重要。

只有船舶上所有的设备都能有效的发挥出作用，才能保证船舶安全行驶。

基于这种情况下，船舶管道的布置就显得尤为重要，科学合理的进行船舶管路的布置，能够在很大程度上提高船舶行驶的安全性。

一、船舶管路系统的重要性船舶管路在整个船舶系统中有着非常重要的作用，包含了压载、消防、透气、燃油等很多系统的管路，涉及整个船舶系统的方方面面，不仅仅是船舶中水、油、汽等管道，还包括其他船舶上附属设备的管道，尤其是在一些大型设备方面，其正常运行都离不开管路的支撑。

船舶管路综合布置，可以实现船舶上相关设备以及器材的预先生产以及加工，方便船舶在生产装配过程中以单元化以及模块化的形式来进行，进而促使整个船舶建设过程中船体的生产和相关设备的安装同步进行，能够很大程度上缩短船舶建造的时间，加快船舶的生产，还能有效降低船舶生产过程中的劳动强度，避免交叉施工的出现。

二、管路布置要点船舶管路在安装过程中，先要选择符合相关标准及规范的管材。

因为船舶航行周期长达几个月甚至几年，管路长期暴露在露天环境下或者在海水的潮湿环境下很容易发生腐蚀，在航行过程中如果管路出现爆裂等问题，在海上维修起来是特别困难的，因此在进行管材的选择时，一定要具有良好的抗腐蚀性能，同时满足强度要求。

在进行管路布置时，要按照一定的原则，先布置直径较大的管道，再布置直径较小的管道，在进行安装时，也需要注意安装的顺序，避免安装质量受到影响。

（一）一般管路设计布置要点船舶上一般管路在进行设计布置时，既需要满足安全可靠性要求，还需要满足合理性要求。

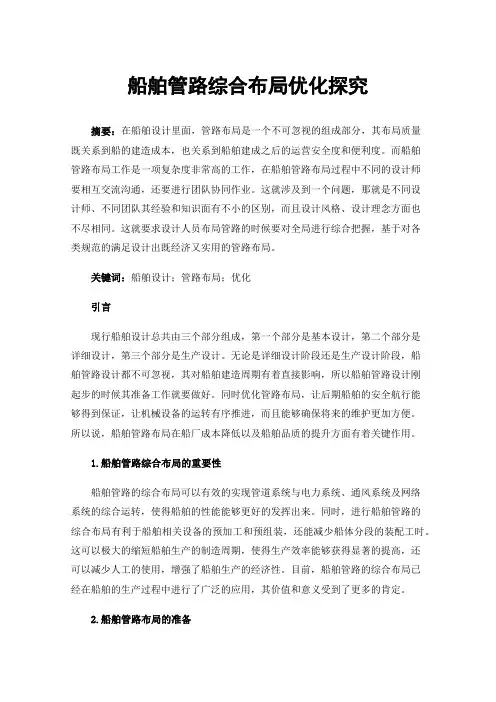

船舶管路综合布局优化探究摘要：在船舶设计里面，管路布局是一个不可忽视的组成部分，其布局质量既关系到船的建造成本，也关系到船舶建成之后的运营安全度和便利度。

而船舶管路布局工作是一项复杂度非常高的工作，在船舶管路布局过程中不同的设计师要相互交流沟通，还要进行团队协同作业。

这就涉及到一个问题，那就是不同设计师、不同团队其经验和知识面有不小的区别，而且设计风格、设计理念方面也不尽相同。

这就要求设计人员布局管路的时候要对全局进行综合把握，基于对各类规范的满足设计出既经济又实用的管路布局。

关键词：船舶设计；管路布局；优化引言现行船舶设计总共由三个部分组成，第一个部分是基本设计，第二个部分是详细设计，第三个部分是生产设计。

无论是详细设计阶段还是生产设计阶段，船舶管路设计都不可忽视，其对船舶建造周期有着直接影响，所以船舶管路设计刚起步的时候其准备工作就要做好。

同时优化管路布局，让后期船舶的安全航行能够得到保证，让机械设备的运转有序推进，而且能够确保将来的维护更加方便。

所以说，船舶管路布局在船厂成本降低以及船舶品质的提升方面有着关键作用。

1.船舶管路综合布局的重要性船舶管路的综合布局可以有效的实现管道系统与电力系统、通风系统及网络系统的综合运转，使得船舶的性能能够更好的发挥出来。

同时，进行船舶管路的综合布局有利于船舶相关设备的预加工和预组装，还能减少船体分段的装配工时。

这可以极大的缩短船舶生产的制造周期，使得生产效率能够获得显著的提高，还可以减少人工的使用，增强了船舶生产的经济性。

目前，船舶管路的综合布局已经在船舶的生产过程中进行了广泛的应用，其价值和意义受到了更多的肯定。

2.船舶管路布局的准备船舶管路综合布局中的准备工作主要是围绕准备图纸与绘制图纸。

由于船舶管路的布局工作有较高的专业性和综合性，因此在各个环节中都必须做好充分的准备，才能保证这项工作的顺利开展。

2.1船舶建造相关图纸的准备熟悉图纸是船舶管路设计的主要工作，因为在船舶管路设计过程中必须按照图纸的指导来推进工作，所以对图纸的准备和熟悉能够让接下来的工作开展效率更高。

地工作 ， 按冷却介质不 同有水冷却 、 空气冷却、 油冷却 ， 按冷却循环形式有开式循环冷却 系统 和闭式循 环冷却系统 ；
船舶为了排出泄露出来 的的水 、 不致使水腐蚀船体 ， 油， 影响船 舶稳性和航行安全 ． 还需要设 置舱底水管系 ， 为了有效保证排
除舱底水 ， 对其也做 了很多要求 ， 比如保证船 （ 下转第 ３ １ ） ０页
为重要 ， 是指 为专门用途而输送流体（ 他 液体或 气体） 的成套设备 ， 以保证船舶动力装置可靠正常地工作 以及船 舶安 全航行 而设
置的辅助机械 、 辅助设备 、 测仪表 、 检 附件 以及 管路 的总称 ， 着非常重要的作用。 起 【 关键词】 管路 系统 ； 附件 ； 管路
依靠 动力装 置在江海 湖泊中航行 的船舶 ， 管路 系统应 用 在船上就好 比人体 内的食 道 、 呼吸道 、 肠道 、 管等 ， 血 作用 不 可替代。对于万吨级船舶或危化船 的管子数量相 当大 ， 布置 也很 复杂 ， 要将 大量 的管子进行分类。 就需 １按 管路使用功能和所输送 的工作介质分类 ）
≤ １０ ７
在空气瓶中， 以备需用 ， 这种管 系主要包括 主机和辅机
的起 动 管 系 、 笛 和 务笛 的气 源 管 系 、 动工 具 等 杂用 汽 风
蒸汽和热
＞１６ ． ＞ Ｏ ３ ０
煤 油
管系、 压力水柜 的压力源管系及清除吹洗管系等 ； 船舶
ｉ 燃油 其他介质
＞． １ ６ ＞． ４０
作者简介 ： 蒋学亮（９ ００ 一 ） 江西省景德镇市船舶检验局验船 师， １８ ．４ ， 船舶检验工程师。
是 利 用 空气 压缩 机 将 大 气 压缩 至 一 定韵 压 力 ，并储 存

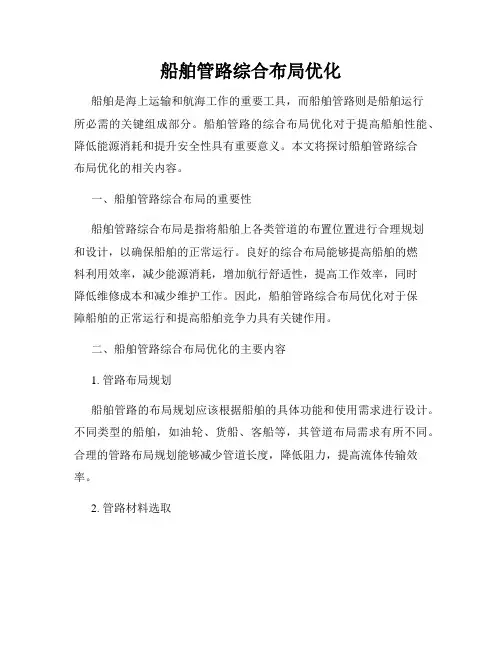

船舶管路综合布局优化船舶是海上运输和航海工作的重要工具，而船舶管路则是船舶运行所必需的关键组成部分。

船舶管路的综合布局优化对于提高船舶性能、降低能源消耗和提升安全性具有重要意义。

本文将探讨船舶管路综合布局优化的相关内容。

一、船舶管路综合布局的重要性船舶管路综合布局是指将船舶上各类管道的布置位置进行合理规划和设计，以确保船舶的正常运行。

良好的综合布局能够提高船舶的燃料利用效率，减少能源消耗，增加航行舒适性，提高工作效率，同时降低维修成本和减少维护工作。

因此，船舶管路综合布局优化对于保障船舶的正常运行和提高船舶竞争力具有关键作用。

二、船舶管路综合布局优化的主要内容1. 管路布局规划船舶管路的布局规划应该根据船舶的具体功能和使用需求进行设计。

不同类型的船舶，如油轮、货船、客船等，其管道布局需求有所不同。

合理的管路布局规划能够减少管道长度，降低阻力，提高流体传输效率。

2. 管路材料选取在船舶管路综合布局中，合适的管路材料的选择至关重要。

优良的管路材料能够耐受高温、高压和腐蚀等环境条件，提高管路的使用寿命，并确保船舶的安全性。

3. 管路连接方式设计管路的连接方式直接影响到船舶管路的可靠性和维修工作的便利性。

因此，在船舶管路综合布局优化中，应该选择适合的管路连接方式，如焊接、螺纹连接等，以提高管路的稳定性和可维护性。

4. 管路绝缘保温设计管路的绝缘保温设计能够减少能量损失，提高管路传热效率，从而降低船舶的能源消耗。

因此，在船舶管路综合布局优化中，应该合理选择绝缘材料和保温层厚度，以提高船舶管路系统的绝缘保温性能。

三、船舶管路综合布局优化的挑战船舶管路综合布局优化面临一些挑战，如空间限制、安全性要求等。

船舶的空间有限，因此在进行管路综合布局时需要考虑管道直径、布局紧凑性等因素。

此外，船舶管路系统的安全性要求较高，需要考虑管路之间的隔离和防火设计等问题。

四、船舶管路综合布局优化的案例研究对于船舶管路综合布局优化的研究，有许多案例可以借鉴。

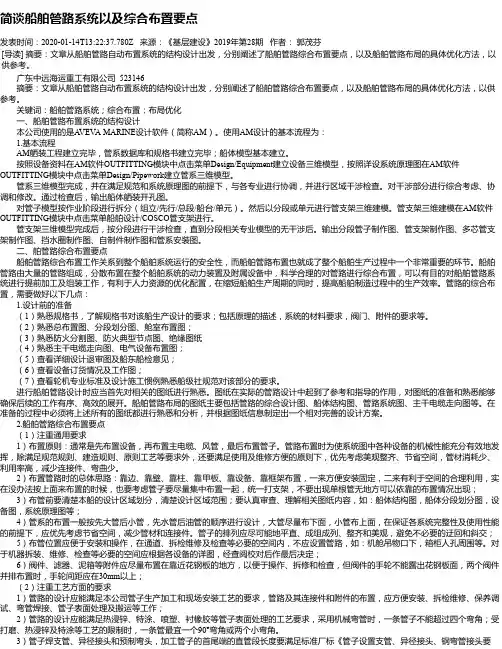

简谈船舶管路系统以及综合布置要点发表时间：2020-01-14T13:22:37.780Z 来源：《基层建设》2019年第28期作者：郭茂芬[导读] 摘要：文章从船舶管路自动布置系统的结构设计出发，分别阐述了船舶管路综合布置要点，以及船舶管路布局的具体优化方法，以供参考。

广东中远海运重工有限公司 523146摘要：文章从船舶管路自动布置系统的结构设计出发，分别阐述了船舶管路综合布置要点，以及船舶管路布局的具体优化方法，以供参考。

关键词：船舶管路系统；综合布置；布局优化一、船舶管路布置系统的结构设计本公司使用的是A VEV A MARINE设计软件（简称AM）。

使用AM设计的基本流程为：1.基本流程AM舾装工程建立完毕，管系数据库和规格书建立完毕；船体模型基本建立。

按照设备资料在AM软件OUTFITTING模块中点击菜单Design/Equipment建立设备三维模型，按照详设系统原理图在AM软件OUTFITTING模块中点击菜单Design/Pipework建立管系三维模型。

管系三维模型完成，并在满足规范和系统原理图的前提下，与各专业进行协调，并进行区域干涉检查。

对干涉部分进行综合考虑、协调和修改。

通过检查后，输出船体舾装开孔图。

对管子模型按作业阶段进行拆分（组立/先行/总段/船台/单元）。

然后以分段或单元进行管支架三维建模。

管支架三维建模在AM软件OUTFITTING模块中点击菜单船舶设计/COSCO管支架进行。

管支架三维模型完成后，按分段进行干涉检查，直到分段相关专业模型的无干涉后。

输出分段管子制作图、管支架制作图、多芯管支架制作图、挡水圈制作图、自制件制作图和管系安装图。

二、舶管路综合布置要点船舶管路综合布置工作关系到整个船舶系统运行的安全性，而船舶管路布置也就成了整个船舶生产过程中一个非常重要的环节。

船舶管路由大量的管路组成，分散布置在整个船舶系统的动力装置及附属设备中，科学合理的对管路进行综合布置，可以有目的对船舶管路系统进行提前加工及组装工作，有利于人力资源的优化配置，在缩短船舶生产周期的同时，提高船舶制造过程中的生产效率。

33。 ,2-必须考虑管码的安装位置及连接件的
拆装， 有条件的地方应采用排码。
,#-管路管段的划分要考虑管子加工流水
线的工艺要求， ./#$0./#$& 的 管 子 尽 量 采 用机弯， 尽量采用先焊后弯， 后采用定型弯， 同时也要考虑管子表面处理工艺的要求， 如 热浸锌槽、 电解镀锌槽、 酸洗槽、 喷塑管炉的 有效使用空间。
(*&
一般管路的设计要点 如所有燃 %&’ 管路的布置应具有合理性，
油舱柜的空气管、 溢流管和测量管， 都应避免 通过居住舱室、精密仪器舱、粮库等贮藏舱 室。 淡水管路不得通过油舱， 以免管子破损或 渗漏时污染水质。 同样， 油管路也不得通淡水 舱。如不可避免时， 应加设油密隧道或套管， 让管路通过。 其他管路通过油舱时， 应遵照规 范要求加厚管壁， 并在舱内不得有可拆接头。 如蒸汽管、 %!’管路的布置应具有安全性， 油管、 水管和柴油机排气管等， 应避免布置在
在我国，现行的船舶设计阶段可划分为 初步设计、 详细设计和生产设计三个阶段。 船 舶生产设计就是从施工的角度出发，解决如 何高质量、 高效率、 短周期、 安全与合理造船 等问题的一种设计。 船舶管路综合布置是生产设计中的一个 关键环节， 它以船体结构为背景， 分层按区域 将设备、 舾装件、 电缆、 风管和管子等各个系 统表达在一张“ 综合放样图” 上， 进行综合协 调，使得所设计的区域得到一个较合理的布 置， 并且编制各类施工图册及物资配套清单， 进行托盘管理， 实行管子的预制和预装， 实现
, 收稿日期： 1&&1’&1’12-
33-。 ,(- 管 子 与 管 子 连 接 件 之 间 不 少 于 #$
与船体结构之间 不 少 于 1& 33， 包绝缘 33，

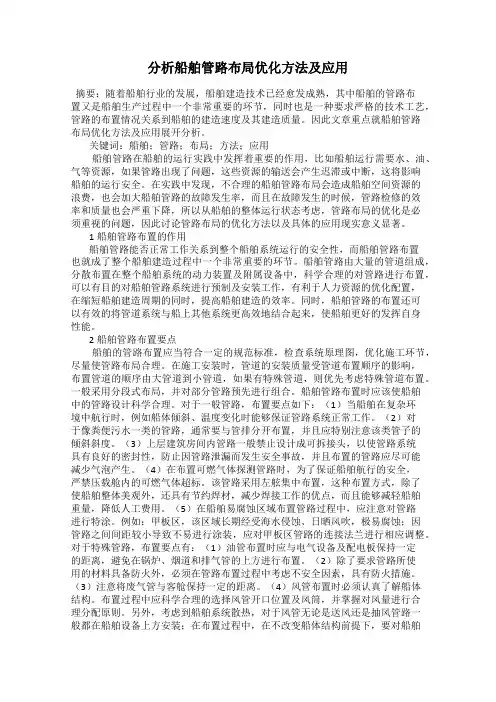

船舶管路在船舶的运行实践中发挥着重要的作用，比如船舶运行需要水、油、气等资源，如果管路出现了问题，这些资源的输送会产生迟滞或中断，这将影响船舶的运行安全。在实践中发现，不合理的船舶管路布局会造成船舶空间资源的浪费，也会加大船舶管路的故障发生率，而且在故障发生的时候，管路检修的效率和质量也会严重下降，所以从船舶的整体运行状态考虑，管路布局的优化是必须重视的问题，因此讨论管路布局的优化方法以及具体的应用现实意义显著。Fra bibliotek2船舶管路布置要点
船舶的管路布置应当符合一定的规范标准，检查系统原理图，优化施工环节，尽量使管路布局合理。在施工安装时，管道的安装质量受管道布置顺序的影响，布置管道的顺序由大管道到小管道，如果有特殊管道，则优先考虑特殊管道布置。一般采用分段式布局，并对部分管路预先进行组合。船舶管路布置时应该使船舶中的管路设计科学合理。对于一般管路，布置要点如下：（1）当船舶在复杂环境中航行时，例如船体倾斜、温度变化时能够保证管路系统正常工作。（2）对于像粪便污水一类的管路，通常要与管排分开布置，并且应特别注意该类管子的倾斜斜度。（3）上层建筑房间内管路一般禁止设计成可拆接头，以使管路系统具有良好的密封性，防止因管路泄漏而发生安全事故，并且布置的管路应尽可能减少气泡产生。（4）在布置可燃气体探测管路时，为了保证船舶航行的安全，严禁压载舱内的可燃气体超标。该管路采用左舷集中布置，这种布置方式，除了使船舶整体美观外，还具有节约焊材，减少焊接工作的优点，而且能够减轻船舶重量，降低人工费用。（5）在船舶易腐蚀区域布置管路过程中，应注意对管路进行特涂。例如：甲板区，该区域长期经受海水侵蚀、日晒风吹，极易腐蚀；因管路之间间距较小导致不易进行涂装，应对甲板区管路的连接法兰进行相应调整。对于特殊管路，布置要点有：（1）油管布置时应与电气设备及配电板保持一定的距离，避免在锅炉、烟道和排气管的上方进行布置。（2）除了要求管路所使用的材料具备防火外，必须在管路布置过程中考虑不安全因素，具有防火措施。（3）注意将废气管与客舱保持一定的距离。（4）风管布置时必须认真了解船体结构。布置过程中应科学合理的选择风管开口位置及风筒，并掌握对风量进行合理分配原则。另外，考虑到船舶系统散热，对于风管无论是送风还是抽风管路一般都在船舶设备上方安装；在布置过程中，在不改变船体结构前提下，要对船舶有限空间进行充分利用。在进行管路布置时，还应保证管路系统能够方便管理及操作，例如仪表和阀门的布置位置，各种管路之间的间距等。

轮船机舱管路知识点总结一、船舶管路系统概述船舶的管路系统是船舶的重要组成部分，它负责输送液体、气体和其他物质，保证船舶正常运行。

船舶管路系统包括舱室排水系统、压载水系统、冷却水系统、燃油和润滑油系统、消防系统、压缩空气系统、舱室通风系统、电气系统等。

1. 舱室排水系统舱室排水系统负责船舶舱室的排水，排除雨水、波浪、洗甲板水和泄漏水等。

它通常由舱室底部的散水孔、水泵和管道组成。

2. 压载水系统压载水系统用于船舶的平衡和稳定，以及消防和浸水状态下的应急排水。

它通过压载水箱、压载水泵和管道等设备实现。

3. 冷却水系统冷却水系统用于船舶的发动机、发电机、船舵等设备的散热。

它包括海水冷却系统和淡水冷却系统。

4. 燃油和润滑油系统燃油系统负责存储和输送船舶的燃油，润滑油系统则负责为发动机、齿轮箱、主机和其他机械设备提供润滑油。

5. 消防系统消防系统用于预防和控制船舶火灾，包括消防水泵、消防栓和喷淋系统等。

6. 压缩空气系统压缩空气系统用于为船舶的气动设备（如起锚机、起重机、气动闸等）提供压缩空气。

7. 舱室通风系统舱室通风系统用于保证舱室内空气的新鲜并排除有害气体和烟雾。

8. 电气系统电气系统包括主发电机、应急发电机、电力配电系统、电动设备等，在船舶的供电和控制中起着至关重要的作用。

二、船舶管路系统的设计与安装1. 管路系统的设计原则（1）安全性原则。

确保管路系统的设计符合相关法规标准，同时要考虑船舶的使用环境、载重和尺寸等因素。

（2）经济性原则。

在确保安全性的前提下，尽可能减少材料和成本，提高管路系统的性能。

（3）可靠性原则。

保证管路系统的可靠性和稳定性，避免因管路故障导致船舶停工或损失。

2. 管路系统的安装在安装船舶管路系统时，需要考虑以下几个方面：（1）材料选择。

根据介质的特性和输送要求选择合适的管路材料，如碳钢、不锈钢、铜合金等。

（2）管路布局。

按照船舶布局和使用要求合理布置管路系统，确保其通畅和美观。

3．燃油系统实例
二、 润滑油系统
1、曲轴箱油润滑系统 柴油机曲轴箱油又称为系统油
滑油贮存舱柜 滑油循环柜
滑油冷却器
滑油泵 净化设备
滑油冷却器：
管壳式
板式冷却器
2、曲轴箱系统油的管理要点： 1）确保滑油的工作压力。 滑油工作压力一般保持在0.15～0.4 MPa，滑油的压 力应高于海水和淡水压力。 2）确保滑油的工作温度。 滑油温度过低，粘度增大，磨擦阻力增大，滑油泵 耗功增加。滑油温度过高，粘度降低润滑性能变差， 零部件磨损增大，滑油易氧化变质。 3）保证正常的工作油位。定时检查循环柜油位，不足 时应及时补充。 4）备车和完车时的管理
4、气缸油润滑系统 气缸油主要用于大型十字头柴油机气缸和活塞之间的润滑。 在某些中速筒形活塞式柴油机中，气缸润滑除采用飞溅润滑 外，尚使用注油润滑。
注油器
贮存柜
输送泵 滤器
日用柜
三、冷却水系统
四、压缩空气系统、蒸汽系统和排气系统 1、压缩空气系统 压缩空气系统主要由空压机、空气瓶、减压阀、 安全阀等组成。其作用主要是起动主、副机、鸣气 笛、海淡水压力柜的充气、海底门等吹除及其它杂 用。使用场合及压力范围见表3—1。 以下表格——船上压缩空气的使用压力范围
压载水舱后视图
压载泵
三、 消防水系统
消防水系统主要由消防泵、消防栓、消防 水带、水枪及管路附件组成。
其作用是消灭可用水熄灭的火患，同时起 到冷却和保护的作用。平时还兼作船舶甲板 水、锚链水之用。因此，每一条机动船舶都 必须配置消防水系统。
四、 日用海、淡水系统 1、日用淡水系统 日用淡水系统主要由泵、水柜、管系及附件 组成。作用主要是向全船供应饮用、洗涤 等生活用淡水。 2、日用淡水系统的管理要点： 1）淡水系统应与其它系统相互隔绝，以保 护饮用水不受污染。 2）保持压力水柜中正常的气水比例，通常 为1：2。 3）由于饮用淡水船上有限，如发现用量异 常，应查找原因，消除漏泄。

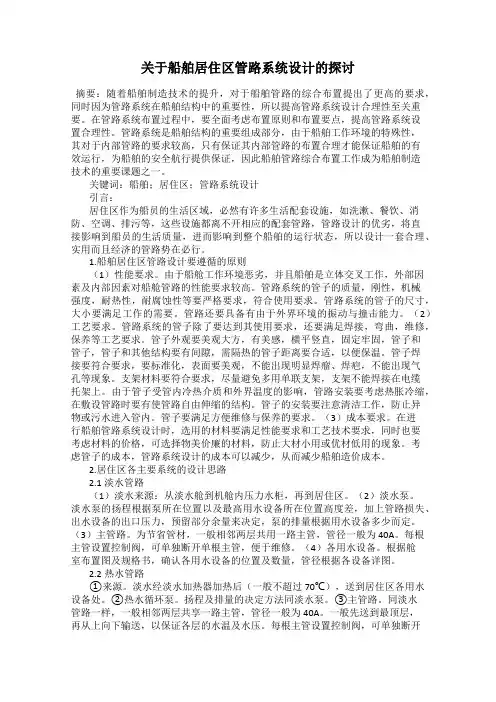

关于船舶居住区管路系统设计的探讨摘要：随着船舶制造技术的提升，对于船舶管路的综合布置提出了更高的要求，同时因为管路系统在船舶结构中的重要性，所以提高管路系统设计合理性至关重要。

在管路系统布置过程中，要全面考虑布置原则和布置要点，提高管路系统设置合理性。

管路系统是船舶结构的重要组成部分，由于船舶工作环境的特殊性，其对于内部管路的要求较高，只有保证其内部管路的布置合理才能保证船舶的有效运行，为船舶的安全航行提供保证，因此船舶管路综合布置工作成为船舶制造技术的重要课题之一。

关键词：船舶；居住区；管路系统设计引言：居住区作为船员的生活区域，必然有许多生活配套设施，如洗漱、餐饮、消防、空调、排污等，这些设施都离不开相应的配套管路，管路设计的优劣，将直接影响到船员的生活质量，进而影响到整个船舶的运行状态，所以设计一套合理、实用而且经济的管路势在必行。

1.船舶居住区管路设计要遵循的原则（1）性能要求。

由于船舱工作环境恶劣，并且船舶是立体交叉工作，外部因素及内部因素对船舱管路的性能要求较高。

管路系统的管子的质量，刚性，机械强度，耐热性，耐腐蚀性等要严格要求，符合使用要求。

管路系统的管子的尺寸，大小要满足工作的需要。

管路还要具备有由于外界环境的振动与撞击能力。

（2）工艺要求。

管路系统的管子除了要达到其使用要求，还要满足焊接，弯曲，维修，保养等工艺要求。

管子外观要美观大方，有美感，横平竖直，固定牢固，管子和管子，管子和其他结构要有间隙，需隔热的管子距离要合适，以便保温。

管子焊接要符合要求，要标准化，表面要美观，不能出现明显焊瘤、焊疤，不能出现气孔等现象。

支架材料要符合要求，尽量避免多用单联支架，支架不能焊接在电缆托架上。

由于管子受管内冷热介质和外界温度的影响，管路安装要考虑热胀冷缩，在敷设管路时要有使管路自由伸缩的结构。

管子的安装要注意清洁工作，防止异物或污水进入管内。

管子要满足方便维修与保养的要求。

（3）成本要求。

第四节船舶系统的管路布置船舶系统主要包括舱底水系统、压载水系统、灭火系统、日用供水系统、泄漏水系统、日用蒸汽和制冷系统、空调系统，全船、水舱的空气、溢流和测深管路等。

按照船舶系统基本任务，可归纳为保船、生活设施和输送储藏三个类别。

各类系统都各具功用。

在管路布置时，应按系统特性及技术要求，做出相应的工艺处理。

一、保船系统的管路布置（一）舱底水系统的管路布置舱底水系统是保船系统中重要组成部分。

它应保证船舶在正浮或向任何一舷倾斜不超过5°时皆能排干舱内积水，同时还不使舷外水或任何水舱（柜）中的水经该系统流入舱内；保证在船体破损时，及时抽除涌入的海水。

根据这一特点，对系统的布置有以下要求：图1-44 舱底水系统止回阀的布置1、直角舷外排除阀；2、舱底水泵；3、截止止回吸入阀箱；4、带滤网吸入口；5、直通截止止回阀1、管路在布置时，应考虑使该系统具有最大的生命力。

舱底水总管应布置在夏季重载水线平面上，垂直于船舶中心线从船舷量起的1/5船宽内侧。

如果不能达到此要求，则舱底水吸入管上应设有止回阀。

阀的布置位置应直接固定在舱壁上。

如图1-44所示。

2、为能将舱底水排净，各吸入管的吸入口皆布置在每个舱底的最低处。

在有舭水沟的船舱中，可装在该舱两舷最低处；在无舭水沟的船舱中，装在两舷或纵中剖面处所设的污水井。

它的布置方法有以下几种：（1）舱底或内底板向两舷升高大于或等于5°时，在纵中剖面处应设置两只吸口。

如图1-45(a)所示。

（2）舱底或底板向两舷升高小于5°时，在两舷各设一只吸口，在中纵剖面处设有两只吸口，如图1-45(b)所示。

（3）机舱舱底水吸入口布置除应符合上述要求外，还应将吸口直接接在舱底泵吸入端；对艉机型船舶在机舱的前端设置两个吸口，艉端也应设有吸口。

如图1-46所示。

（4）当船尖舱未装舱底水总管时，可采用手摇泵有效排水，但吸口高度不应大于7m。

（5）货舱的长度超过30m时，应在该舱的前后部适当的布置舱底水吸口。

船舶管路系统基础知识船舶管路系统基础知识船舶管路系统简称船舶管系,就是指保证船舶航行性能与安全,以及满足船舶正常运行与人员生活需要得管路系统。

包括管子及其附件、机械、器具与仪表所组成得整体。

船上得管路纵横交错,遍布全船。

现代大型船舶上有多达数十种管系,但概括起来,可将各种船舶管系分为以下两大类:(1)动力管系,又称动力系统。

就是指为船舶动力装置服务得管路系统。

有燃油、润滑油、冷却水,压缩空气、蒸气与排气系统等。

(2)船舶通用管系,又称船舶系统。

就是指为保证船舶得正常航行与安全以及船员、旅客生活所必需而设置得管路系统。

有压载水、舱底水、消防水、日用海淡水、通风与空调系统等。

本章主要介绍上述管路系统得组成、布置、用途与要求,另外还介绍一些相关得设施,如测深管、空气管、溢流管、船底塞等。

第一节船舶动力管系一、燃油系统燃油系统得主要任务就是向主机、副机及锅炉提供数量足够与质量可靠得燃油。

1.燃油系统得组成、布置与要求燃油系统主要由燃油舱、沉淀柜、日用柜、驳运泵、调驳阀箱、分油机、粗细滤器、低压输送泵、加热设备及有关得管路与阀件等组成。

上述设备按其功能不同主要分为:注入、贮存、测量、驳运、净化、供应等几个部分。

(1)注入:在主甲板两舷设有带标准法兰得用以注入得直角截止阀。

标准法兰与舷外供油管得法兰对接,可实现预定得注入。

(2)贮存:燃油一般贮存在深油舱或双层底油舱柜中,油舱柜及系统得布置必须符合下列要求:①燃油舱柜尽可能布置成为船体结构得一部分。

布置于双层底内得燃油舱柜,如与滑油舱柜、淡水舱柜、锅炉水舱柜相邻布置时,应以隔离空舱隔开。

②燃油舱柜与管系不得直接位于锅炉或其她高温热表面得上方。

一般情况下应避免使用孤立架设得燃油柜。

③除轻油舱柜外都必须设有加温设备。

④燃油舱柜设有透气管与测深管,还必须有溢流管。

(3)驳运:系统中设驳运泵与调驳阀箱,以便将任一油舱柜得燃油驳至沉淀柜,或各油舱柜得调驳。

驳运泵有轻柴油与重油之分,并可互为替代。

关于船舶管路综合布置要点分析摘要随着船舶工业的发展，船舶制造技术日趋成熟。

船舶管道结构在船舶生产的过程中也是比较关键的环节。

这是一个刚性的工艺流程和管道结构，这关系到造船的速度和质量。

因此，本文深入的分析了船舶管路综合布置中的要点。

关键词船舶管路；综合布置；要点；分析引言船舶管路在船舶运行中有着非常重要的作用，例如船舶的运行需要水、油、气等资源，这会对船舶的运行造成极大的影响。

事实上，研究表明，管道的不合理布置也会导致船舶空间资源出现极大的浪费，还会让管道的故障率有所增加，不利于船舶管道的维护。

在船舶运行的过程中，对船舶管道布置进行相应的优化是非常关键的问题。

一、船舶管路综合布置的要点船舶管路的综合布置与船舶的安全是有着直接的关系的，船舶的管道布置是整个船舶在生产过程中比较关键的环节。

船舶管道主要是由船舶系统的动力装置以辅助的设备管道所组成，管道的综合布置必须要确保其科学合理性，船舶管道系统的优化配置能够对资源进行充分的利用，减少船舶的生产周期，有效地提升船舶生产效率。

1、设计前的准备第一，熟悉管道布置的规范，明确其对船舶生产设计的要求，包括原理说明、系统材料、阀门及管件的各种标准等。

第二，熟悉总平面图、分区图、房间平面图。

第三，要对防火分区图、防火代表防盗图、绝缘图有比较详细的了解。

第四，对于主要电缆方向图和电气设备布置图有清晰的掌握。

第五，对设计图纸进行详细的检查。

第六，检查设备订单状态和工作图纸。

第七，需要对船舶的专业标准进行了解。

在对船舶管道进行设计的过程中，要对实际的船舶建造图纸有详细的了解，为实际管道设计提供相应的参考，从而能够更好的开展后续工作。

船舶管系布置图需要包含综合的管道系设计图、船体结构图、管系图以及主缆方向图等。

在进行准备的过程中，需要详细的分析这些图纸，并根结合相应的图纸资料制定完善的设计方案。

2、船舶管道综合布局的要点首先，注意一般要求。

第一，进行管道布置的原则：一般是要先对船舶的设备进行布置，然后规划主电缆，最后对管道进行布置。

关于船舶管路综合布置要点分析摘要：船舶对于我国经济和军事发展有重要的战略意义，当前我国的船舶制造技术飞速发展，已经成为我国重要的国防和经济支撑力量，通常而言，船舶管路布置是船舶制造技术中的关键，因此本文阐述了船舶管路系统的重要性，并分析了管路系统综合布置的准备工作，最后提出了几点船舶管路布置要点。

关键词：船舶管路；综合布置；要点分析管路系统是船舶结构的重要组成部分，由于船舶工作环境的特殊性，其对于内部管路的要求较高，只有保证其内部管路的布置合理才能保证船舶的有效运行，为船舶的安全航行提供保证，因此船舶管路综合布置工作成为船舶制造技术的重要课题之一。

1.船舶管路系统的重要性船舶管路系统的功能是维持船舶内部的运行正常，是船舶结构的重要组成部分，由于船舶内部的功能较为齐全，这就需要合理的管路系统来维持船舶的正常运转，例如需要给排水管路来维持船舶的正常生活，而油管路则负责为船舶提供动力输出，同时一些机械设备以及附属设备都需要管路的正常运行才能发挥最大的功效。

再者船舶的管路系统是一项复杂的工程，良好的管路系统设计可以优化船舶的运行，降低船舶管路系统的运行成本，这对于提升船舶运行效率至关重要。

此外船舶的导航系统以及设备的安装对于管路系统提出了更高的要求，因此导航和设备安装具有十分重要的意义。

2.管路系统综合布置的准备工作鉴于船舶管道系统的重要性，其安装设计工作应该具备专门的流程，在管路系统的设计之处就需要进行全面的综合规划，在进行管路综合布置过程中，最重要的是进行图纸的分析设计工作，保证管路系统设计全面性，再者施工技术人员要进行详细的技术交底，对于船舶的结构、管道系统线路图、电缆走向等继续一系列的电脑模式，通过模拟来发现管路系统中存在的不足，提升管路系统设计的合理性。

3.管路布置要点船舶管路系统的布置工作直接决定了船舶的运行效率，由于船舶的工作环境特殊，长时间处于水中，因此管路系统要采用高强度的抗腐蚀性材料，在布置安装中要先进行大直径管路的安装，再进行小直径管路的布置，从而提高安装质量。

船舶管路系统基础知识船舶管路系统基础知识船舶管路系统简称船舶管系，是指保证船舶航行性能和安全，以及满足船舶正常运行和人员生活需要的管路系统。

包括管子及其附件、机械、器具和仪表所组成的整体。

船上的管路纵横交错，遍布全船。

现代大型船舶上有多达数十种管系，但概括起来，可将各种船舶管系分为以下两大类：(1)动力管系，又称动力系统。

是指为船舶动力装置服务的管路系统。

有燃油、润滑油、冷却水，压缩空气、蒸气和排气系统等。

(2)船舶通用管系，又称船舶系统。

是指为保证船舶的正常航行和安全以及船员、旅客生活所必需而设置的管路系统。

有压载水、舱底水、消防水、日用海淡水、通风和空调系统等。

本章主要介绍上述管路系统的组成、布置、用途和要求，另外还介绍一些相关的设施，如测深管、空气管、溢流管、船底塞等。

第一节船舶动力管系一、燃油系统燃油系统的主要任务是向主机、副机及锅炉提供数量足够和质量可靠的燃油。

1．燃油系统的组成、布置和要求燃油系统主要由燃油舱、沉淀柜、日用柜、驳运泵、调驳阀箱、分油机、粗细滤器、低压输送泵、加热设备及有关的管路和阀件等组成。

上述设备按其功能不同主要分为：注入、贮存、测量、驳运、净化、供应等几个部分。

(1)注入：在主甲板两舷设有带标准法兰的用以注入的直角截止阀。

标准法兰与舷外供油管的法兰对接，可实现预定的注入。

(2)贮存：燃油一般贮存在深油舱或双层底油舱柜中，油舱柜及系统的布置必须符合下列要求：①燃油舱柜尽可能布置成为船体结构的一部分。

布置于双层底内的燃油舱柜，如与滑油舱柜、淡水舱柜、锅炉水舱柜相邻布置时，应以隔离空舱隔开。

②燃油舱柜和管系不得直接位于锅炉或其他高温热表面的上方。

一般情况下应避免使用孤立架设的燃油柜。

③除轻油舱柜外都必须设有加温设备。

④燃油舱柜设有透气管与测深管，还必须有溢流管。

(3)驳运：系统中设驳运泵与调驳阀箱，以便将任一油舱柜的燃油驳至沉淀柜，或各油舱柜的调驳。

驳运泵有轻柴油与重油之分，并可互为替代。

船舶管路综合布置要点分析摘要：本文在当前的船舶管路布置状况的基础上，对我们国家的发展状况展开了较为详尽的剖析，同时还对我们国家关于船只管路中风管的布置展开了较为详尽的阐述，希望能够给我们一些有益的建议。

关键词：船舶；管路；布置；要点船舶在我们国家的军队和交通产业中都有着十分关键的作用，现在，我们国家的船舶在生产和使用上都已经步入了全新的时期，但是，船舶上的管线的布置，毫无疑问也是十分关键的一环。

一艘船要想正常的使用，不仅要看船只自身的结构，还要看与之相关的辅助装备，这一点毋庸置疑。

因为，只有船只上的一切设施都可以高效地发挥作用，它才可以为船只的安全、高效地行驶，带来许多的保障。

我们不仅要让船只拥有充足的动力，还要让我们的全体船员和旅客都可以出行平安[1]。

所以，对于船只来说，管路的布局无疑可以很好地解决这个问题，所以，在船只的安全航行中，合理、科学地布局管路，对于船只来说，是非常关键的。

1船舶管路系统的重要性在船舶的整个系统中，管线是一个十分关键的一部分，管线实际上包含了许多的管路，它们是在整个系统中使用到的，并不只是石油和水，它的功能并不只限于动力装置等部分，还会在许多附属设备中发挥着许多的功能。

特别是大型的机器，必须要有管路，才能运转。

船用管线并不只是一根管子那么简单，与船只的其它部分也有很大的联系，在船只的航行和装备的安装中都起到了很大的作用。

2综合布置的准备工作对船舶管路的整体布局，要求有关部门进行全面的前期工作。

有关人员要仔细分析施工图纸，与其它岗位进行沟通，进行技术交流。

对整体船型及船身构造有较深刻的认识，对各类管路及室内布置有较深刻的认识。

要想把船用管线的整体布局工作做好，就必须参照施工监督的图纸，其中包含了与船用管线布局相关的一切图纸，例如：船壳的描述，船用管线的结构的描述等。

在船舶管路整体布局的配合工作上，达到了预期的设计结果，达到了工业上的要求。

在船舶管路布线中，装备资料的收集工作对确保管路布线的质量起着关键作用。

2021.06科学技术创新船舶管路综合布置要点和运用胡阿永(福建船政重工研发设计院技术二部,福建福州350502)船舶作为水运交通工具的重要组成部分,是我国交通网络体系的重要构成内容,自船舶诞生以来,不论是在民事应用、工业经济发展,还是在军事方面,船舶都有着不可忽视的重要价值,对人类社会有着重要意义。

近年来随着船舶制造企业的快速进步与制造技术的不断发展,船舶建造技艺愈发成熟,能有效保证船舶建造质量,且得到了诸多实践肯定。

但在船舶实际应用过程中,关于管路综合布置与优化在提升船舶生产速度、提高船舶应用效率等方面的研究较为缺乏,因此,本文对船舶管路综合布置要点的探讨及其实践运用的研究也就具备重要理论意义和现实价值。

1船舶管路综合布置的作用对船舶工程而言,管路是否正常工作直接关系到整个船舶运行体系的安全性和可靠性,船舶管路布置也就成为船舶生产工艺中的重要环节。

由于船舶管路由大量的管道和网线组成,处于既分散又相互紧密联系的系统中,分散排布于整个船舶系统的动力装置及其附属设施设备中,科学合理地对船舶管路工程进行综合排布,有助于船舶管路系统提前加工及高效率组装,有利于人力资源的快速降低和船舶生产周期的大幅度缩短,提升船舶制造效率。

同时,船舶管路的综合布置,能够有效将船舶管道系统与其他系统紧密结合,发挥船舶自身性能。

2船舶管路综合布置要点2.1布置准备。

在对船舶管路进行综合布置前,准备工作必不可少。

设计人员应仔细分析船舶建造规格书,了解船舶需求及规格书中的注意事项。

仔细分析船舶相关轮机系统图纸,相关布置图纸、设备资料及船体的基本结构图纸。

确保对船舶系统及船体构造有着深刻认知与了解,能够熟悉船舶管路综合布置过程中的各项原理结构和内部装置图,能熟悉相关图纸及船舶工程施工技术规范,能高效率收集船舶管路附件材料,根据船舶建造工艺等准备相关配件。

并与电气工程及给舾装专业人员充分沟通交流,完成船舶管路综合布置中的多技术交叉工作。
