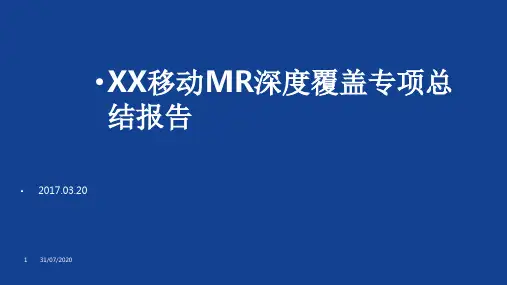

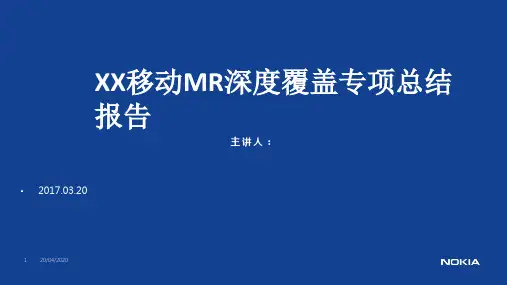

XX移动MR弱覆盖专项总结报告 ppt课件

MR覆盖范围不足
摘要
本文将讨论目前网络通信中存在的一个问题，即MR覆盖范围不足。

MR（Measuring Report）是指移动设备对基站信号强度的测量报告。

而MR覆盖范围不足指的是某些区域内无法获得足够的MR测量数据。

本文将详细探讨这一问题的原因和解决方案。

问题描述
MR覆盖范围不足可能导致网络优化、故障排查和性能改进等方面的困难。

在某些地区或建筑物，由于基站信号传输受限，移动设备无法准确地测量信号强度并生成MR报告。

这将影响网络运营商对网络性能的监测和优化。

原因分析
MR覆盖范围不足的原因可以归结为以下几个方面：
1. 建筑物和地形遮挡：高楼、山脉和坡地等地形特点可能导致信号传输受阻，限制了MR测量数据的获取。

2. 基站数量和配置：某些地区基站的密度不足，或者基站的布局不合理，导致信号覆盖范围不够广，无法满足MR测量需求。

3. 技术限制：某些低端或老旧设备的技术能力有限，无法有效地产生准确的MR测量数据。

解决方案
为解决MR覆盖范围不足的问题，可以考虑以下几个方案：
1. 增设基站：在覆盖范围不足的地区增设更多的基站，提高信号覆盖范围，以便更好地收集MR测量数据。

2. 优化基站配置：对已有的基站进行优化配置，确保信号传输范围适当，从而提高MR报告的准确性。

3. 升级设备技术：对一些老旧设备进行更新或升级，增强其测量能力，以产生更准确的MR测量数据。

结论
MR覆盖范围不足是当前网络通信中的一个问题，可能导致网络优化和故障排查等方面的困难。

通过增设基站、优化基站配置和升级设备技术，可以有效地解决这一问题，提高移动网络的性能和服务质量。

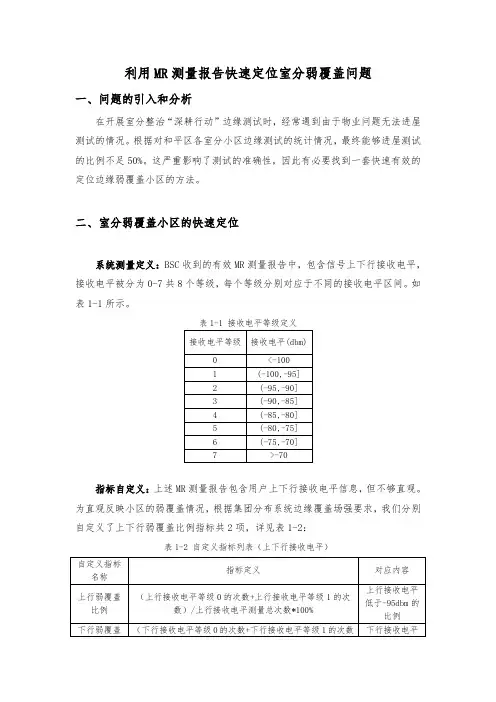

利用MR测量报告快速定位室分弱覆盖问题一、问题的引入和分析在开展室分整治“深耕行动”边缘测试时，经常遇到由于物业问题无法进屋测试的情况。

根据对和平区各室分小区边缘测试的统计情况，最终能够进屋测试的比例不足50%。

这严重影响了测试的准确性，因此有必要找到一套快速有效的定位边缘弱覆盖小区的方法。

二、室分弱覆盖小区的快速定位系统测量定义：BSC收到的有效MR测量报告中，包含信号上下行接收电平，接收电平被分为0-7共8个等级，每个等级分别对应于不同的接收电平区间。

如表1-1所示。

表1-1 接收电平等级定义指标自定义：上述MR测量报告包含用户上下行接收电平信息，但不够直观。

为直观反映小区的弱覆盖情况，根据集团分布系统边缘覆盖场强要求，我们分别自定义了上下行弱覆盖比例指标共2项，详见表1-2：表1-2 自定义指标列表（上下行接收电平）指标门限定义：根据日常优化经验，当上下行弱覆盖比例大于10%时，认为室分小区存在较严重的边缘弱覆盖问题，需对该分布系统进行排查。

三、室分弱覆盖小区的排查方法对于已筛选出的室分弱覆盖小区，建议按以下步骤进一步排查：步骤1：检查小区信源及各有源设备是否存在告警，信源功率等级设置是否正常，有源设备上下行衰减设置是否正常，排除故障和维护类问题；步骤2：对照分布系统设计方案，抽检室分小区各支路下的天线输出功率，比对是否基本一致，避免器件故障或连接错误造成的部分区域弱覆盖；步骤3：通过功率调整、维护整改或分布系统改造，提升室内边缘覆盖场强，重新统计小区的上下行弱覆盖比例，直至该指标正常。

步骤4：转入频率和干扰优化阶段，直至质量类和干扰类指标正常；进一步完成邻区和参数优化，统计处理前后小区的话务量增长情况和客户投诉解决情况，评估处理效果并归档。

上述排查方法是一套完整的闭环体系，能够有效保证的室分边缘弱覆盖小区的处理效果。

方法不仅适用于华为设备，也适用于其他提供MR测量报告的其他厂家设备，具有一定的推广意义。

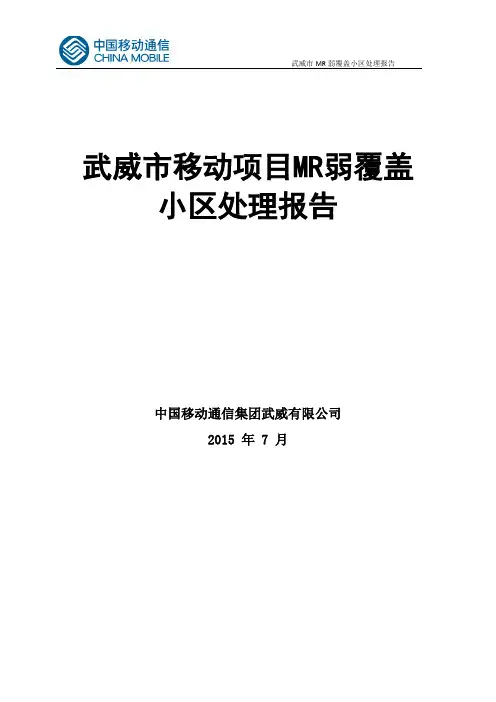

武威市移动项目MR弱覆盖小区处理报告
中国移动通信集团武威有限公司
2015 年 7 月
问题点一：武威凉州区宋家园一-1小区、武威凉州区宋家园一-3小区
优化方案：
上调武威凉州区宋家园一-1小区的下倾角至3度方位角调至0度增强覆盖、上调武威凉州区宋家园一-3小区的下倾角至2度方位角调至270度增强覆盖。

优化效果：
如下图所示
由于武威凉州区宋家园一周围基站较少难以满足用户需求需要新增基站。

后期优化方案：
在熊猫公寓周围新增基站。

问题点二：武威凉州区新鲜七组-1小区
优化方案：
上调武威武威凉州区新鲜七组-1小区的下倾角至3度并将方位角调至20度增强覆盖。

优化效果：
如下图所示：
由于武威凉州区新鲜七组周围建站较少难以满足用户正常需求，建议新增基站。

后期优化方案：
建议在城北供热公附近和新鲜六组附近新增基站。

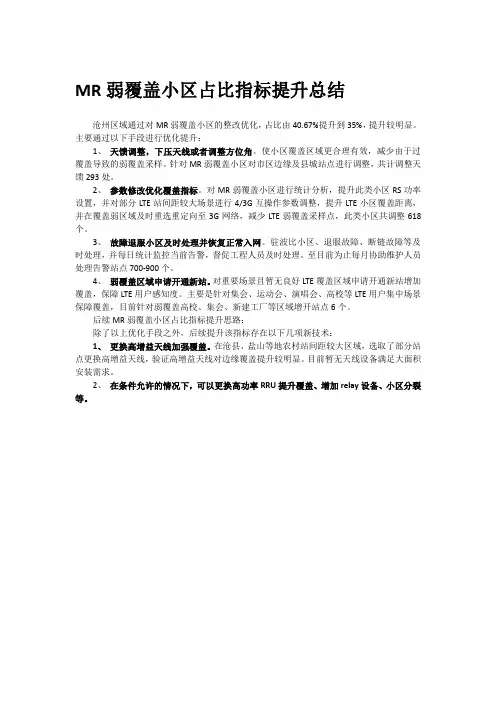

MR弱覆盖小区占比指标提升总结
沧州区域通过对MR弱覆盖小区的整改优化，占比由40.67%提升到35%，提升较明显。

主要通过以下手段进行优化提升：
1、天馈调整，下压天线或者调整方位角。

使小区覆盖区域更合理有效，减少由于过覆盖导致的弱覆盖采样。

针对MR弱覆盖小区对市区边缘及县城站点进行调整，共计调整天馈293处。

2、参数修改优化覆盖指标。

对MR弱覆盖小区进行统计分析，提升此类小区RS功率设置，并对部分LTE站间距较大场景进行4/3G互操作参数调整，提升LTE小区覆盖距离，并在覆盖弱区域及时重选重定向至3G网络，减少LTE弱覆盖采样点，此类小区共调整618个。

3、故障退服小区及时处理并恢复正常入网。

驻波比小区、退服故障、断链故障等及时处理，并每日统计监控当前告警，督促工程人员及时处理。

至目前为止每月协助维护人员处理告警站点700-900个。

4、弱覆盖区域申请开通新站。

对重要场景且暂无良好LTE覆盖区域申请开通新站增加覆盖，保障LTE用户感知度。

主要是针对集会、运动会、演唱会、高校等LTE用户集中场景保障覆盖，目前针对弱覆盖高校、集会、新建工厂等区域增开站点6个。

后续MR弱覆盖小区占比指标提升思路：
除了以上优化手段之外，后续提升该指标存在以下几项新技术：
1、更换高增益天线加强覆盖。

在沧县、盐山等地农村站间距较大区域，选取了部分站点更换高增益天线，验证高增益天线对边缘覆盖提升较明显。

目前暂无天线设备满足大面积安装需求。

2、在条件允许的情况下，可以更换高功率RRU提升覆盖、增加relay设备、小区分裂等。

河北电信MR覆盖率提升优化经验总结目录背景 (3)MR采集原理 (3)1.MR定义 (3)2.MR测量机制 (4)3.MR上报流程 (4)MR覆盖优化方法 (5)1.新建站开通 (5)2.基站故障排查 (5)3.RF优化及天馈改造 (5)4.多网协同优化 (6)5.功率优化 (9)整体优化效果 (11)总结 (12)背景目前4G业务发展较快，移动数据业务的高速发展对LTE深度覆盖在面向高速数据速率、VoLTE高清语音、更好的用户体验等方面提出了新的要求。

网络的深度覆盖成为首要任务，河北分公司开展MR覆盖率优化提升专项，包括五高一地场景和农村场景MR覆盖率提升。

MR 覆盖率的直接影响用户体验感知，MR覆盖也直观反应网络覆盖的情况。

现网中的MR覆盖率目标值95%，MR覆盖率提升是优化工作重中之重。

MR采集原理1.MR定义MR是指移动终端通过控制信道在业务信道上以一定时间间隔向基站周期上报所在小区的下行信号强度、质量等物理信息，基站将终端上报的下行物理信息和自身收集的上行物理信息上传给基站控制器，并由其收集与统计。

2.MR测量机制MR由周期或特定事件触发测量，以某项测量内容为单位，记录呼叫过程中的某时间某点处的网络环境特征。

MR数据由基站控制器生成，并以二进制文件的形式存储在OMU单板上，SAU单板会到OMU单板上下载并保存。

MR测量报告内容包括：同频测量/异频测量/异系统测量/业务量测量/质量测量/UE内部测量/UE位置测量。

MR是通过eNodeB的打点输出移动要求的北向格式（XML文件），原始打点是由eNodeB 输出，目前这些打点是承载在eNodeB的外部CHR中。

MR北向文件包括MRO、MRE和MRS三种文件:MRE（Event）代表事件触发的测量报告样本数据；MRO（Originality）代表周期性的测量报告样本数据文件，MRO只包括周期性的样本数据，不包括事件触发的样本数据；MRS（Statistics）代表测量报告统计数据文件，目前包括一维统计数据和二维统计数据，MRS只是针对MRO文件中样本数据的统计，不包括事件触发的测量报告样本数据。

MR覆盖率低问题分析及优化总结关键字：MR覆盖率、异频测量、MDT问题描述：AH省DX运营商进行MR覆盖率考核（同频MR/MDT测量报告中服务小区RSRP≥-113dBm的采样点所占的比例），HW区域四个地市考核指标均排名靠后且未达标（达标值90%），需要评估原因及解决方案。

本文详细阐述了一线项目组针对MR覆盖率问题进行快速、全面、深入分析排查过程，对网络结构、MDT开启、异频异网测量、覆盖等问题造成的MR覆盖率变化给出了分析思路及优化方法。

通过对MR覆盖率的优化最终四地市MR覆盖率均达标。

一、MR问题分析思路MR即指网络侧下发相关订阅/测量任务后，终端进行RSRP测量并上报周期性测量报告，平台对结果进行统计，并计算大于某门限的采样点所占的比例。

从现网看主要分为3个阶段。

终端测量：终端测量信号的上报，各地市之间的终端类型差异忽略不计，那么终端测量到的信号质量主要取决于网络RF情况和部分eNB参数影响。

基站上报：基站上报的情况主要取决于上报次数/上报用户个数/上报频度。

平台统计：平台统计的情况取决于对基站上报的内容按一定规则进行统计。

分析思路导图如下：二、问题详细分析2.1 MR上报与统计分析2.1.1 MR统计结果分析分别对比三个厂家的MR统计数据，主要区别如下：1、Z厂家区域存在较多小区上报MR采样点为0（关联话统确认有正常业务，但无MR采样点上报）；2、HW厂家区域在同等上报站点规模的情况下，MR总采样点比其他两个厂家少很多。

2.1.2 MR长期趋势绘制各地市MR覆盖率长期趋势，可以看到各地市均较为平稳，个别突变情况说明如下：1、FY-HW在0401 MR覆盖率陡降是由于0330将带宽扩为20M后并下调RS 功率导致，0506凌晨已改回15M并恢复RS功率，但未恢复至之前水平，经配置对比分析，主要是0401修改L800的重选策略和门限导致（之前是L1800->L800是同优先级重选，修改后为异频频点低优先级重选且ThrshServLow为5，且之前L800->L1800未开重选，修改后为异频频点高优先级重选）；2、HB-HW区域0512将MR订阅用户数从10改为50，当前MR覆盖率指标已高于90%。

LTEMR弱覆盖大数据栅格分析LTE MR（LTE Measurement Report）弱覆盖大数据栅格分析是一种针对LTE网络中弱覆盖问题的分析方法，通过收集大量的LTE测量报告数据，并将其分析成栅格图，以便更直观地了解网络的覆盖状况。

本文将对LTE MR弱覆盖大数据栅格分析方法进行详细介绍。

LTEMR是LTE网络中的测量功能，它可以通过测量终端在不同位置的信号强度和信噪比等参数，向网络提供有关网络质量的反馈信息。

通过分析这些LTE测量报告数据，可以了解网络中出现的弱覆盖问题，帮助运营商优化网络的覆盖和性能。

大数据栅格分析是一种对大规模数据进行处理和分析的方法，通过对大量的测量报告数据进行分析、统计和可视化展示，可以帮助我们更全面地了解网络中的问题和瓶颈，为网络优化提供依据。

在进行LTE MR弱覆盖大数据栅格分析时，首先需要收集大量的LTE测量报告数据。

这些数据可以通过终端设备、网络测量设备或网络管理系统等途径获取。

然后，需要对这些数据进行处理，提取出关键的参数，如信号强度、信噪比、RSRP（Reference Signal Received Power）等。

接下来，利用这些参数，可以将地理区域划分成栅格，并在每个栅格上绘制相应的指标数值，如弱覆盖区域的数量、覆盖率等。

栅格图是将栅格上的指标数值以不同颜色的形式进行可视化展示，可以让我们快速准确地了解网络中的弱覆盖问题。

一般情况下，颜色和数值之间会有对应关系，如深红色表示弱覆盖，浅绿色表示良好覆盖等。

通过观察栅格图，我们可以发现网络中的弱覆盖区域和热点区域，帮助运营商采取相应的措施进行优化。

除了栅格图，还可以通过其他的图表和指标进行分析。

例如，可以绘制覆盖率随距离的变化曲线图，了解网络的衰落特性；可以计算出弱覆盖区域的比例，了解网络中弱覆盖的分布情况；可以对不同频段、不同时间段的数据进行对比分析，找出网络优化的重点区域和时段等。

在进行LTEMR弱覆盖大数据栅格分析时，需要注意以下几点。

LTEMR弱覆盖分析Xx市MR弱覆盖小区优化一、XX网络规模XX省xx目前开通的LTE基站2074个，分布在11个县城及XX 区、XX区、XXX市，所有无线设备均为华为产品。

二、XX市LTE网络话务模型从上图可看出：XX流量在寒假期间下降较快，高校春开后流量增长明显，受寒暑假及春节影响流量指标波动较大。

三、XX市MR覆盖分析1、XX市MR考核区域（省公司规定各地市MR弱覆盖小区比例低于2%）按省公司要求XX市MR考核区域共计小区2643，分别分布在各县城主城区连续覆盖区域。

如上图所示。

X X市M R考核区域小区详表.xl sx3月份XX市MR小区共计50个，占比1.89%，省公司考核标准别MR弱覆盖小区占比低于2%。

吉安市暂时达标。

3、MR弱覆盖小区分布xx弱覆盖小区主要还是集中在XX区、XX区、XX县等基站多话务高的区域，主要问题还是LTE深度覆盖不足，室分设计不合理，基站故障导致的MR弱覆盖小区相对较少。

四、基本优化思路1、指标定义①、弱覆盖小区：采样点≥300，RSRP均值＜-100dBm，且RSRP≥-110dBm的采样点比例小于70%的小区②、弱覆盖小区比例：弱覆盖小区数与有RSRP采样点的小区的比例。

按MR弱覆盖比例优先处理弱覆盖严重的小区，对于可能存在弱覆盖的风险小区进行备注跟踪，如有条件此类小区也需进行优化，防止下次MR采样不达标。

2、弱覆盖小区处理方法①、查看基站告警（驻波、光接口异常、小区服务能力下降、通道异常等）。

②、参数核查（功率、PAPB）和适当增加功率。

③、结合前期单验测试数据及勘测数据对小区进行分析，看小区道路覆盖能力。

④、现场勘测优化（下倾角过大应适当抬升、小天线性能不足更换普通8通道天线，存在阻挡等问题协调工程整改）3、过覆盖小区处理方法①、核查过覆盖小区站间距，看是否属于正常覆盖。

②、核查小区参数信息，看功率等是不是设置正常。

③、结合前期DT测试情况，看看DT测试覆盖范围。
