地暖盘管讲解学习

地暖系统产品、工艺讲解一、我们讲解的目的：1、不是简单的介绍产品。

2、而是使客户从关注锅炉开始明白供暖是一套系统，暗埋的部分比锅炉更重要，从而转向关注管路产品和施工工艺的差异。

3、从关注价格转向关注专业保障。

4、从相信熟人，对个人、业务员好感，转向相信公司和团队的保障。

二、地暖系统产品讲解：三、暗装地暖系统产品讲解关键语言：1、导语：系统已经确定下来了，现在我给您介绍一下系统中需要的产品。

2、构成：（暖气片工艺展示区）A、（讲构成）1、地暖是一套系统，锅炉将水加热。

2、热水通过主管道到分集水器，再分流到各个温区房间的地暖盘管；3、温控，是供暖系统的大脑，通过控制分集水器的热水热量，保持温度恒定，达到节能、舒适的效果。

4、辅材保温，防止热量损失到其他地方。

B、（讲要重点关注锅炉之外的产品）1、在地暖系统中，锅炉主机只占13%，剩下70%全部都是温控、分集水器、主管、地暖管等半成品组成。

2、由于很多客户不懂行，只关注锅炉主机，很多公司都靠名牌锅炉主机忽悠客户，减低温控配置降低总价，温控、分集水器、管道以次充好来赚钱；3、锅炉：我们公司代理德国威能，意大利雅克菲，两个都是行业排名前三的一线品牌，质量差异不大。

A、威能B、雅克菲4、温控：温控，是供暖系统的大脑，控制整个供暖系统自动开关，保持温度恒定，决定舒适度和能耗。

没有安装温控的供暖系统有以下问题A、能耗过高：锅炉主机不知道房间温度，在没有控制和指挥的状态下持续工作，消耗不必要能量源。

B、室内温度过高，影响舒适健康：由于不方便控制调节，锅炉持续工作，出现温度过高，相对湿度降低，影响舒适健康。

C、不能分区设定不同的温度：不能根据每个房间不同家庭成员的生活习惯设定不同的温度，难以单独开关。

D、很多地暖没装温控，冬天热得穿衬衣，晚上热得睡不着，能耗比别人高一倍，别人是省钱受罪，他们是费钱受罪。

E、现在我们公司主要使用森威尔和艾米尼科的温控。

F、但是现在外面假进口很多。

盘地热管的正确方法盘地热管是一种常见的热传输装置，可以有效地将热量从一个地方传递到另一个地方。

在正确使用盘地热管的过程中，有一些注意事项需要遵守，以保证其正常运行和发挥最佳效果。

安装盘地热管需要选择合适的位置。

热源和热负荷之间的距离应适中，避免过长的热传输路径导致热量损失。

同时，要避免将盘地热管安装在有强磁场或强振动的环境中，以免影响其正常工作。

盘地热管的安装角度也需要注意。

一般来说，热管应水平安装，尽量避免倾斜或垂直安装，以确保热管内的工作介质能够顺利循环。

如果需要倾斜或垂直安装，必须根据具体情况进行特殊设计和调整。

在使用盘地热管时，应注意保持良好的热传输介质流通。

定期清洗和维护热管，以防止热媒的积聚和堵塞。

同时，要定期检查热管的密封性能，确保没有漏气或泄漏现象。

盘地热管的外部环境温度也会对其工作效果产生影响。

在高温环境下，热传输效果会减弱，因此需要采取合适的降温措施，如增加散热面积或使用降温设备等。

在低温环境下，要注意防止热管结冰，影响正常工作。

盘地热管的材料选择也非常重要。

应根据具体的使用环境和工作温度选择耐高温、耐腐蚀的材料，以确保热管的稳定性和可靠性。

在使用盘地热管的过程中，还需要注意以下几点：1. 避免热管过载运行，以免导致热管破裂或损坏；2. 定期检查热管的工作状态和性能，及时发现并解决问题；3. 避免热管过长，以免热传输效果不佳；4. 注意热管的绝缘和防护，避免触电或其他安全问题；5. 避免盘地热管与其他设备或管道产生干扰，保持其独立性和正常工作。

盘地热管的正确方法包括选择合适的位置和角度安装，保持良好的热传输介质流通，定期清洗和维护，注意外部环境温度影响，选择合适的材料，避免过载运行，定期检查和维护工作状态，避免干扰和保持独立性。

只有正确使用盘地热管，才能充分发挥其热传输的效果，为我们的生活和工作带来便利和舒适。

地暖工程施工细部做法1、施工准备（含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管（PEX、PERT、PB等）：加热盘管铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热盘管在此处均须加伸缩节，伸缩节为加热盘管专用伸缩节，其接口连接以加热管品种确定。

施工中须由土建与安装事先划分好→设置过门伸缩缝（含盖钢丝网）→中间验收（一次水压试验）→回填细石混凝土层→完工验收（二次水压试验）。

（专用温控器最后安装）竣工结束时，绘制图纸，准确标注盘管位置和地温传感器的埋设地点。

常规地暖施工层次解剖图2、卫生清理，建筑垃圾及灰尘3、绝热层的铺设：铺设绝热层的地面应平整、干燥、无杂物。

墙面根部应平、直且无积灰现象。

绝热层的铺设应平整，绝热层相互间的接缝应严密。

直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。

聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层20 与土壤或室外空气相邻的地板上的绝热层40重视边角隔热层的设置和就位伸缩缝的设置：1. 在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不小于10mm；伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。

伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料。

2. 当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm（一般工地我们做10mm）。

伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。

3. 伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。

发泡水泥隔热层的验收每100立方作为一个检验批表面质量检测密度测定：按GB/T11970中的方法抗压强度测定，同上厚度测量，随机抽检4、铺反射膜5、卫生间施工：卫生间应做两层隔离层，作法可参见《低温热水地面辐射供暖技术规程》附录A。

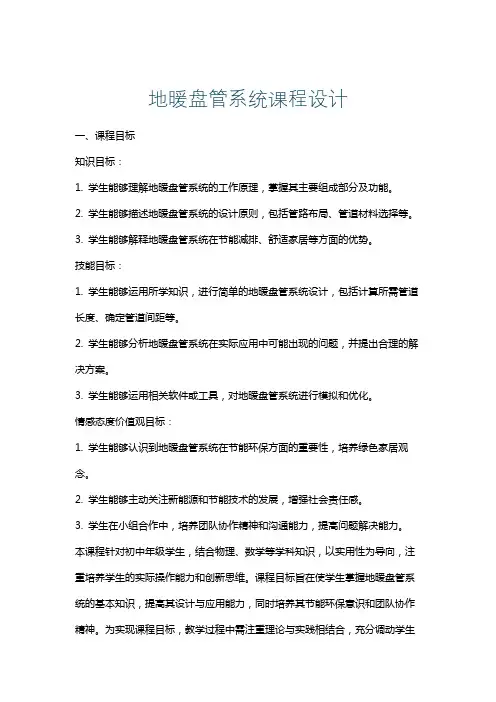

地暖盘管系统课程设计一、课程目标知识目标：1. 学生能够理解地暖盘管系统的工作原理，掌握其主要组成部分及功能。

2. 学生能够描述地暖盘管系统的设计原则，包括管路布局、管道材料选择等。

3. 学生能够解释地暖盘管系统在节能减排、舒适家居等方面的优势。

技能目标：1. 学生能够运用所学知识，进行简单的地暖盘管系统设计，包括计算所需管道长度、确定管道间距等。

2. 学生能够分析地暖盘管系统在实际应用中可能出现的问题，并提出合理的解决方案。

3. 学生能够运用相关软件或工具，对地暖盘管系统进行模拟和优化。

情感态度价值观目标：1. 学生能够认识到地暖盘管系统在节能环保方面的重要性，培养绿色家居观念。

2. 学生能够主动关注新能源和节能技术的发展，增强社会责任感。

3. 学生在小组合作中，培养团队协作精神和沟通能力，提高问题解决能力。

本课程针对初中年级学生，结合物理、数学等学科知识，以实用性为导向，注重培养学生的实际操作能力和创新思维。

课程目标旨在使学生掌握地暖盘管系统的基本知识，提高其设计与应用能力，同时培养其节能环保意识和团队协作精神。

为实现课程目标，教学过程中需注重理论与实践相结合，充分调动学生的主观能动性，鼓励学生积极参与讨论和实践活动。

通过本课程的学习，为学生奠定扎实的地暖盘管系统知识基础，提高其综合素养。

二、教学内容1. 地暖盘管系统原理：讲解地暖盘管系统的工作原理，包括热源、管道、控制系统等主要组成部分及其功能。

教材章节：《建筑给排水与供暖设计》第四章第二节2. 地暖盘管系统设计原则：介绍地暖盘管系统的设计原则，包括管路布局、管道材料选择、管道间距计算等。

教材章节：《建筑给排水与供暖设计》第四章第三节3. 地暖盘管系统优势：分析地暖盘管系统在节能减排、舒适家居等方面的优势。

教材章节：《建筑给排水与供暖设计》第四章第四节4. 实践操作：组织学生进行地暖盘管系统的模拟设计，包括计算所需管道长度、确定管道间距等。

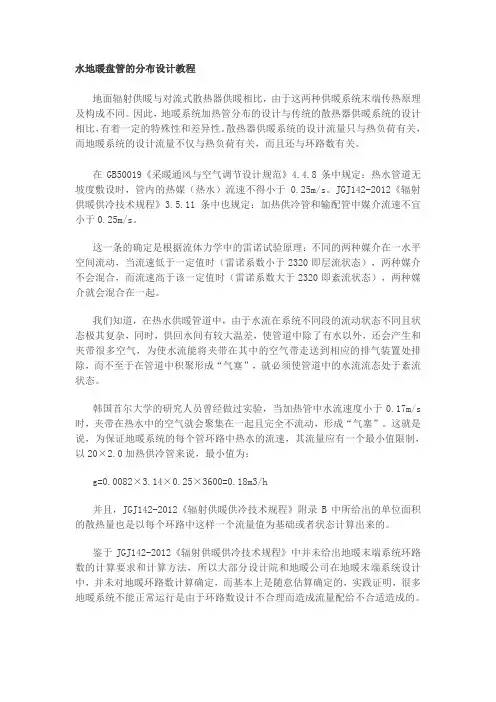

水地暖盘管的分布设计教程地面辐射供暖与对流式散热器供暖相比，由于这两种供暖系统末端传热原理及构成不同。

因此，地暖系统加热管分布的设计与传统的散热器供暖系统的设计相比，有着一定的特殊性和差异性。

散热器供暖系统的设计流量只与热负荷有关，而地暖系统的设计流量不仅与热负荷有关，而且还与环路数有关。

在GB50019《采暖通风与空气调节设计规范》4.4.8条中规定：热水管道无坡度敷设时，管内的热媒（热水）流速不得小于0.25m/s。

JGJ142-2012《辐射供暖供冷技术规程》3.5.11条中也规定：加热供冷管和输配管中媒介流速不宜小于0.25m/s。

这一条的确定是根据流体力学中的雷诺试验原理：不同的两种媒介在一水平空间流动，当流速低于一定值时（雷诺系数小于2320即层流状态），两种媒介不会混合，而流速高于该一定值时（雷诺系数大于2320即紊流状态），两种媒介就会混合在一起。

我们知道，在热水供暖管道中，由于水流在系统不同段的流动状态不同且状态极其复杂，同时，供回水间有较大温差，使管道中除了有水以外，还会产生和夹带很多空气，为使水流能将夹带在其中的空气带走送到相应的排气装置处排除，而不至于在管道中积聚形成“气塞”，就必须使管道中的水流流态处于紊流状态。

韩国首尔大学的研究人员曾经做过实验，当加热管中水流速度小于0.17m/s 时，夹带在热水中的空气就会聚集在一起且完全不流动，形成“气塞”。

这就是说，为保证地暖系统的每个管环路中热水的流速，其流量应有一个最小值限制，以20×2.0加热供冷管来说，最小值为：g=0.0082×3.14×0.25×3600=0.18m3/h并且，JGJ142-2012《辐射供暖供冷技术规程》附录B中所给出的单位面积的散热量也是以每个环路中这样一个流量值为基础或者状态计算出来的。

鉴于JGJ142-2012《辐射供暖供冷技术规程》中并未给出地暖末端系统环路数的计算要求和计算方法，所以大部分设计院和地暖公司在地暖末端系统设计中，并未对地暖环路数计算确定，而基本上是随意估算确定的，实践证明，很多地暖系统不能正常运行是由于环路数设计不合理而造成流量配给不合适造成的。

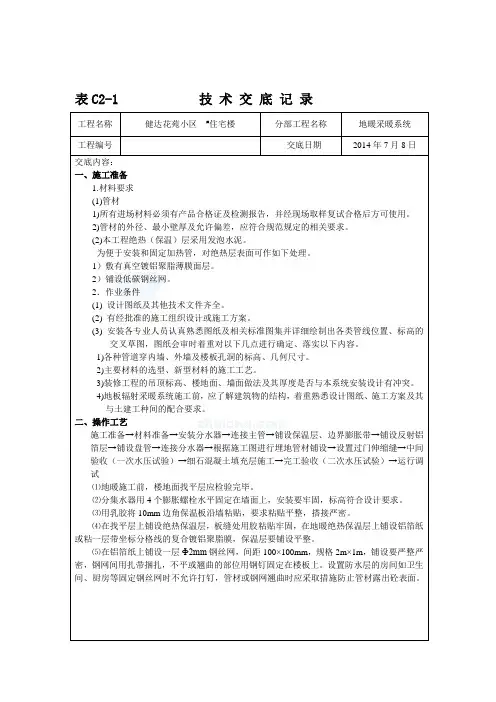

表C2-1 技术交底记录工程名称健达花苑小区#住宅楼分部工程名称地暖采暖系统工程编号交底日期2014年7月8日交底内容：一、施工准备1.材料要求(1)管材1)所有进场材料必须有产品合格证及检测报告，并经现场取样复试合格后方可使用。

2)管材的外径、最小壁厚及允许偏差，应符合规范规定的相关要求。

(2)本工程绝热（保温）层采用发泡水泥。

为便于安装和固定加热管，对绝热层表面可作如下处理。

1）敷有真空镀铝聚脂薄膜面层。

2）铺设低碳钢丝网。

2．作业条件(1) 设计图纸及其他技术文件齐全。

(2) 有经批准的施工组织设计或施工方案。

(3) 安装各专业人员认真熟悉图纸及相关标准图集并详细绘制出各类管线位置、标高的交叉草图，图纸会审时着重对以下几点进行确定、落实以下内容。

1)各种管道穿内墙、外墙及楼板孔洞的标高、几何尺寸。

2)主要材料的选型、新型材料的施工工艺。

3)装修工程的吊顶标高、楼地面、墙面做法及其厚度是否与本系统安装设计有冲突。

4)地板辐射采暖系统施工前，应了解建筑物的结构，着重熟悉设计图纸、施工方案及其与土建工种间的配合要求。

二、操作工艺施工准备→材料准备→安装分水器→连接主管→铺设保温层、边界膨胀带→铺设反射铝箔层→铺设盘管→连接分水器→根据施工图进行埋地管材铺设→设置过门伸缩缝→中间验收（一次水压试验）→细石混凝土填充层施工→完工验收（二次水压试验）→运行调试⑴地暖施工前，楼地面找平层应检验完毕。

⑵分集水器用4个膨胀螺栓水平固定在墙面上，安装要牢固，标高符合设计要求。

⑶用乳胶将10mm边角保温板沿墙粘贴，要求粘贴平整，搭接严密。

⑷在找平层上铺设绝热保温层，板缝处用胶粘贴牢固，在地暖绝热保温层上铺设铝箔纸或粘一层带坐标分格线的复合镀铝聚脂膜，保温层要铺设平整。

⑸在铝箔纸上铺设一层Ф2mm钢丝网，间距100×100mm，规格2m×1m，铺设要严整严密，钢网间用扎带捆扎，不平或翘曲的部位用钢钉固定在楼板上。

地暖培训教材1.设计参数采暖工况空调工况供水温度50℃供水温度15℃回水温度40℃回水温度20℃负荷容量90W/SM 负荷容量45W/SM管路压降300mbar 管路压降300mbar 2.施工方法1 楼地面基层清理凡采用地辐射采暖的工程在楼地面施工时，必须严格控制表面的平整度，仔细压抹，其平整度允许误差应符合混凝土或砂浆地面要求。

在保温板铺设前应清除楼面上的垃圾、浮灰、附着物，特别是油漆、涂料、油污等有机物必须清除干净。

2绝热板材和铝箔保护膜铺设绝热板应清洁、无破损，在楼面铺设平整、搭接严密。

绝热板拼接紧凑，铝箔保护膜错缝铺设，接缝处全部用胶带粘接，胶带宽度40mm。

房间周围边墙、柱的交接处应设边缘绝热缓冲条，其高度要高于细石混凝土回填层。

3 加热盘管敷设加热盘管在铝箔保护膜上面敷设，填充层内不许有接头，按测出的轴线及标高，用管卡将加热管固定在绝热板上。

同一通路的加热管应保持水平，确保管顶平整度为±5mm，加热管固定点的间距，弯头处间距不大于300mm，直线段间距不大于600mm在过门、过伸缩缝、过沉降缝时，应加装套管，套管长度≥150mm。

4. 分、集水器安装当水平安装时，一般宜将分集水器安装在上，集水器安装在下，中心距宜为200mm，且集水器中心距地面，不小于300mm。

加热管始末端出地面至连接配件的管段，应设置在硬质套管内，加热管与分、集水器分路阀门的连接，应采用专用卡套式连接件或插接式连接件。

5.细石混凝土敷设层施工在加热管系统试压合格后方能进行细石混凝土层回填施工。

细石混凝土层施工应遵循土建工程施工规定，优化配合比，设计、选出强度符合要求、施工性能良好、体积收缩稳定性好的配合比。

敷设细石混凝土前，必须将敷设完管道后的工作面上的杂物清除干净。

细石混凝土在盘管加压（工作压力或试验压力不小于0.4MPa）状态下铺设，回填层凝固后方可泄压，填充时应轻轻，捣固，铺设时不得在盘管上行走、踩踏，不得有尖锐物件损伤盘管和保温层，要防止盘管上浮，应小心下料、拍实、找平。
