地暖盘管

1、地暖盘管管径的确定：一般说来，地暖盘管管径不需要计算，在大多数民用建筑中，用De20(DN15)（20管）的管径就可以满足要求。

查《地面辐射供暖技术规程》附录A “单位地面面积的散热量和向下传热损失”选择合适的平均水温和地暖盘管的间距就可以满足要求。

请注意：附录A给出计算条件是加热管公称外径为20mm、填充层厚度为50mm、聚苯乙烯泡沫塑料绝热层厚度20mm、供回水温差10℃时PE-X管或PB管时数据。

表中给出了地面为水泥或陶瓷、塑料类材料、木地板、铺厚地毯几种情况下“单位地面面积的散热量和向下传热损失”。

如果是其他材料，如PE-RT 、PP-R和PP-B，按照《地面辐射供暖技术规程》3.4.2条要求，应通过计算确定单位地面面积的散热量和向下传热损失（可参阅该规程“3.4地面散热量的计算”进行精确计算）。

实际上，在缺乏相关专业资料的情况下，附录A也可以作为其他管材设计时的参考数据。

举例说明：某20℃房间计算热指标为40 W/m2（北方），地面层为木地板，平均水温40℃时，当平均水温40℃时，选用DN15（20管）的PE-X时可查附录A.1.3确定单位地面面积的散热量和向下传热损失。

如下表（这是附录A.1.3的一部分），间距300即满足要求（66.8-26.3=40.5满足要求房间耗热量40 W/m2的要求）顺便加以说明：选择地暖盘管时，管材、管径确定之后，还要根据采暖系统设计运行温度、压力选择壁厚，这样地暖管才算选完。

这部分请参看《地面辐射供暖技术规程》“附录 B 加热管的选择”。

这里也给出一个范例：一般六层住宅楼，平均水温40℃时，用壁厚2mm，DN15的PE-RT管子就可以了。

2、立管管径的确定：朋友们应该还记得负荷计算的方法。

假设我们已经通过负荷计算确定了建筑物各部分的负荷。

下面先介绍一个公式。

流量计算公式：GL = 0.86×∑Q /（tg-th）Kg /h其中：GL ——流量，Kg /h；∑Q——热负荷，W；tg、th——供回水温度，℃。

住宅楼地暖盘管技术交底一、工程概述本次施工的对象为住宅楼的地暖盘管工程，旨在为居民提供舒适、高效的室内采暖系统。

施工范围涵盖了各个住宅单元的室内地面，包括客厅、卧室、厨房、卫生间等区域。

二、施工准备1、技术准备施工前，施工人员应熟悉施工图纸和相关技术规范，了解地暖系统的设计要求和施工要点。

同时，应制定详细的施工方案，并向施工班组进行技术交底。

2、材料准备（1）地暖盘管：选用符合国家标准的耐热聚乙烯（PERT）管材，管径和壁厚应符合设计要求。

（2）保温材料：采用挤塑聚苯乙烯泡沫板（XPS）作为保温层，其密度、导热系数等性能指标应符合规范要求。

（3）分集水器：选用铜质或不锈钢材质的分集水器，其规格、型号应与地暖系统匹配。

（4）其他辅助材料：如卡钉、边界保温条、反射膜等，应保证质量合格。

3、工具准备施工所需的工具包括：专用管剪、热熔机、水平仪、卷尺、铅笔等。

4、作业条件准备（1）室内地面应平整、干燥，无杂物和凸起物。

（2）卫生间等有防水要求的区域，防水层应施工完毕并验收合格。

（3）施工前应将室内门窗关闭，以保证施工环境的温度不低于 5℃。

三、施工工艺流程1、基层处理清理地面基层上的杂物、灰尘，确保基层平整、干净。

对于不平整的地面，应采用水泥砂浆进行找平处理。

2、铺设保温层在基层上铺设挤塑聚苯乙烯泡沫板，板与板之间应拼接紧密，并用胶带粘贴牢固。

保温层的铺设应平整，不得有翘起、空鼓等现象。

3、铺设反射膜在保温层上铺设反射膜，反射膜应平整、无褶皱，搭接宽度不应小于 50mm，并用胶带粘贴固定。

4、安装分集水器根据设计要求，将分集水器安装在指定位置，并与供回水管道连接牢固。

分集水器的安装应垂直、水平，其间距应符合规范要求。

5、铺设地暖盘管（1）按照设计图纸的要求，确定地暖盘管的铺设间距和走向。

盘管应从分集水器开始，逐渐向房间的远端铺设。

（2）盘管铺设时，应保持弯曲半径不小于管材外径的 8 倍，不得出现死折、扭曲等现象。

地暖盘管施工方案一、施工前准备地暖盘管施工前，需进行细致的准备工作，确保施工的顺利进行。

1.1 施工材料准备根据设计方案，准备好所需的地暖盘管、连接管件、隔热材料以及其他辅助材料，确保质量优良，符合要求。

1.2 施工工具准备准备好所需的施工工具，如扳手、管道切割工具、焊接设备等，确保施工过程中能顺利使用，提高工作效率。

1.3 确定施工时间根据实际情况和施工进度，合理安排施工时间，确保施工期间能够得到充分的施工时间，以保证工程质量。

二、施工步骤2.1 铺设隔热材料在施工区域铺设隔热材料，通常采用专用隔热板或泡沫塑料板，确保有效隔离地暖盘管与地面的热量传导，提高整体的供暖效果。

2.2 安装支撑架根据设计方案的要求，安装地暖盘管的支撑架，保证地暖盘管能够稳固地固定在支撑架上，防止在使用过程中出现移动或脱落的情况。

2.3 连接地暖盘管和管道将地暖盘管与管道连接起来，确保连接紧密且牢固，避免出现漏水或漏气的问题。

连接管件的选择要符合相关标准和要求，以确保连接的质量。

2.4 进行压力测试在施工完成后，对地暖盘管系统进行压力测试，确保系统的密封性和稳定性。

测试过程中需要监测压力表的变化，以确保压力在正常范围内。

2.5 进行试运行和调试在压力测试合格后，对地暖盘管系统进行试运行和调试，检查系统是否正常运行，并调整相关参数，使整个系统达到最佳的供暖效果。

三、施工质量控制3.1 施工现场管理对施工现场进行管理，确保工作人员遵守相关施工规范和流程，保持施工区域的整洁和安全。

3.2 施工过程监控在施工过程中，进行监控和检查，确保施工质量符合设计要求和相关标准。

及时发现和解决问题，避免施工中出现质量隐患。

3.3 施工记录和报告准确记录施工过程中的关键数据和重要环节，编制施工报告，供施工人员和相关部门参考，以便后续的验收和维护工作。

四、安全注意事项4.1 安全防护在施工过程中，工作人员必须佩戴个人防护装备，如安全帽、安全鞋等，确保工作人员的人身安全。

地暖盘管管材压力要求
地暖盘管管材的压力要求主要取决于以下几个方面：
1. 管材的材质：常见的地暖盘管管材有塑料管、铝塑复合管、钢管等。

不同材质的管材对压力的要求不同。

2. 管道系统的设计压力：地暖盘管所处的管道系统会有一个设计压力，管材必须能够承受该设计压力。

3. 使用环境的压力要求：地暖盘管所处的环境中，可能会存在一定的压力，例如水压、气压等。

管材必须能够承受这些压力。

通常情况下，地暖盘管管材的压力要求为：塑料管材一般要求在0.6MPa以下，铝塑复合管材一般要求在1.0MPa以下，钢管材一般要求在 1.6MPa以下。

当然，具体的压力要求还需要根据具体的管道系统设计和使用环境来确定。

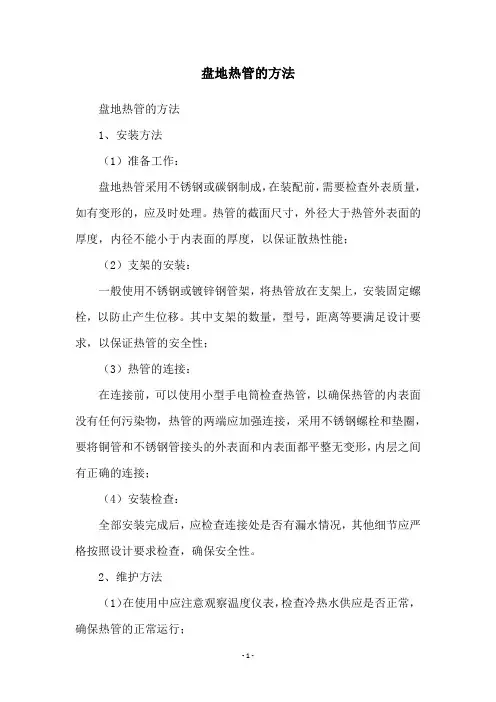

盘地热管的方法
盘地热管的方法
1、安装方法
（1）准备工作：
盘地热管采用不锈钢或碳钢制成，在装配前，需要检查外表质量，如有变形的，应及时处理。

热管的截面尺寸，外径大于热管外表面的厚度，内径不能小于内表面的厚度，以保证散热性能；
（2）支架的安装：
一般使用不锈钢或镀锌钢管架，将热管放在支架上，安装固定螺栓，以防止产生位移。

其中支架的数量，型号，距离等要满足设计要求，以保证热管的安全性；
（3）热管的连接：
在连接前，可以使用小型手电筒检查热管，以确保热管的内表面没有任何污染物，热管的两端应加强连接，采用不锈钢螺栓和垫圈，要将铜管和不锈钢管接头的外表面和内表面都平整无变形，内层之间有正确的连接；
（4）安装检查：
全部安装完成后，应检查连接处是否有漏水情况，其他细节应严格按照设计要求检查，确保安全性。

2、维护方法
（1）在使用中应注意观察温度仪表，检查冷热水供应是否正常，确保热管的正常运行；
（2）每年定期对热管及连接处进行检查，如发现热管受损，应及时修理更换，防止泄漏；
（3）当外部环境温度比较高时，要检查热管的外表面，确保热管不会受过热；
（4）定期检查热管支架及支撑螺栓是否松动，有松动就要立即加固，防止产生位移和变形。

户内地暖盘管施工方案1. 引言户内地暖盘管是一种常见的采暖方式，通过将加热水或蒸汽流经铜管来实现室内加热。

本文将介绍户内地暖盘管施工方案，包括施工准备、施工步骤、质量控制等内容。

2. 施工准备在进行户内地暖盘管施工之前，需要进行一些准备工作，如下所示：2.1 材料准备•地暖盘管：选用质量好、耐用的铜管作为地暖盘管。

•安装配件：包括弯头、三通、接头等。

•绝热材料：用于包裹地暖盘管，减少热量损失。

•其他辅助材料：如管道固定件、密封胶等。

2.2 工具准备•切管器：用于切割地暖盘管。

•手动弯管机：用于弯曲地暖盘管。

•清洁工具：如管道清洗器、管刷等。

•其他常用工具：如扳手、尺子、笔记本等。

2.3 安全准备施工前需要确保安全措施已经落实，包括佩戴安全帽、防护眼镜等个人防护装备，同时需要了解建筑物的结构、管道布置等信息，以确保施工过程中的安全。

3. 施工步骤3.1 规划布局在进行地暖盘管施工之前，需要进行规划布局，包括确定地暖盘管的走向、布置区域等。

同时还需考虑管道与其它建筑设施的距离，避免影响其它管线等。

3.2 铺设地暖盘管首先，清理施工区域并进行地面的处理，如平整、防水等。

然后按照规划布局的要求开始铺设地暖盘管，可以使用固定件将地暖盘管固定在地面上。

在铺设过程中，需要保证地暖盘管的弯曲半径符合规定，避免过度拉伸导致管道损坏。

3.3 连接管道在地暖盘管的铺设完成后，需要连接管道。

首先，使用切管器将管道切割成所需的长度，并使用手动弯管机对管道进行弯曲。

然后，使用接头将各段管道连接在一起，注意保证连接处的密封性。

接头的选择应根据实际情况进行，如三通接头、弯头等。

3.4 绝热处理完成地暖盘管的铺设和连接后，需要进行绝热处理。

使用绝热材料将地暖盘管包裹起来，减少热量的散失。

在包裹绝热材料时需要注意保持管道的排列整齐，避免绝热层出现空隙。

3.5 施工验收完成地暖盘管的铺设、连接和绝热处理后，进行施工验收。

检查地暖盘管的铺设是否符合规划布局要求，检查连接处是否牢固、密封。

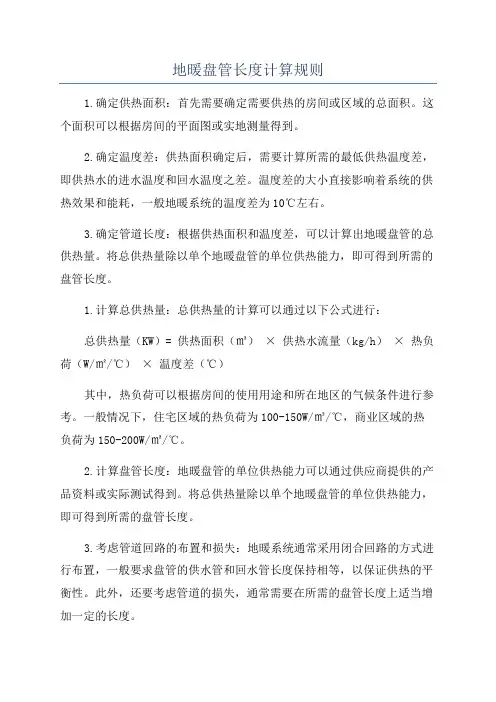

地暖盘管长度计算规则1.确定供热面积：首先需要确定需要供热的房间或区域的总面积。

这个面积可以根据房间的平面图或实地测量得到。

2.确定温度差：供热面积确定后，需要计算所需的最低供热温度差，即供热水的进水温度和回水温度之差。

温度差的大小直接影响着系统的供热效果和能耗，一般地暖系统的温度差为10℃左右。

3.确定管道长度：根据供热面积和温度差，可以计算出地暖盘管的总供热量。

将总供热量除以单个地暖盘管的单位供热能力，即可得到所需的盘管长度。

1.计算总供热量：总供热量的计算可以通过以下公式进行：总供热量（KW）= 供热面积（㎡）× 供热水流量（kg/h）× 热负荷（W/㎡/℃）× 温度差（℃）其中，热负荷可以根据房间的使用用途和所在地区的气候条件进行参考。

一般情况下，住宅区域的热负荷为100-150W/㎡/℃，商业区域的热负荷为150-200W/㎡/℃。

2.计算盘管长度：地暖盘管的单位供热能力可以通过供应商提供的产品资料或实际测试得到。

将总供热量除以单个地暖盘管的单位供热能力，即可得到所需的盘管长度。

3.考虑管道回路的布置和损失：地暖系统通常采用闭合回路的方式进行布置，一般要求盘管的供水管和回水管长度保持相等，以保证供热的平衡性。

此外，还要考虑管道的损失，通常需要在所需的盘管长度上适当增加一定的长度。

4.考虑集中供热和分散供热：在实际应用中，地暖系统可以采用集中供热（全房间一起供热）或分散供热（分区域供热）的方式。

在分散供热的情况下，需要根据不同区域的面积和温度差计算出每个区域所需的盘管长度。

5.考虑不同房间的需求差异：不同房间的面积、使用用途和隔热情况都会影响地暖盘管长度的计算。

通常需要根据不同房间的实际需求进行适当的调整。

需要注意的是，地暖盘管长度计算只是初步确定供热系统的设计参数，实际安装时还需要考虑管道的布置方式、盘管的材质、敷设方式等因素。

因此，在实际工程中应该综合考虑多个因素，选择合适的地暖盘管长度，以确保系统的供热效果和舒适性。

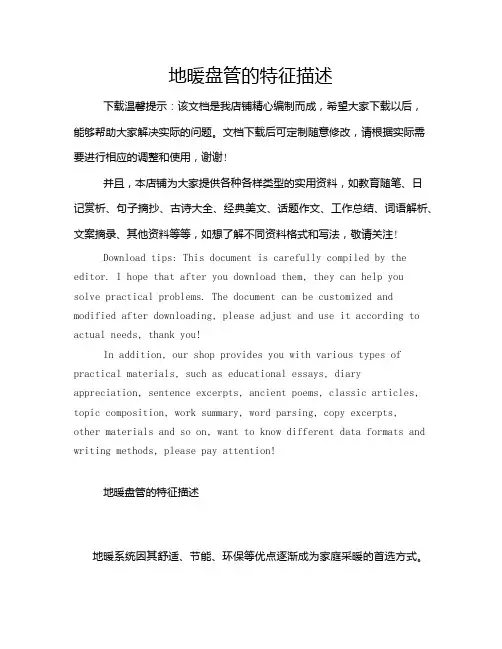

地暖盘管的特征描述下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!地暖盘管的特征描述地暖系统因其舒适、节能、环保等优点逐渐成为家庭采暖的首选方式。

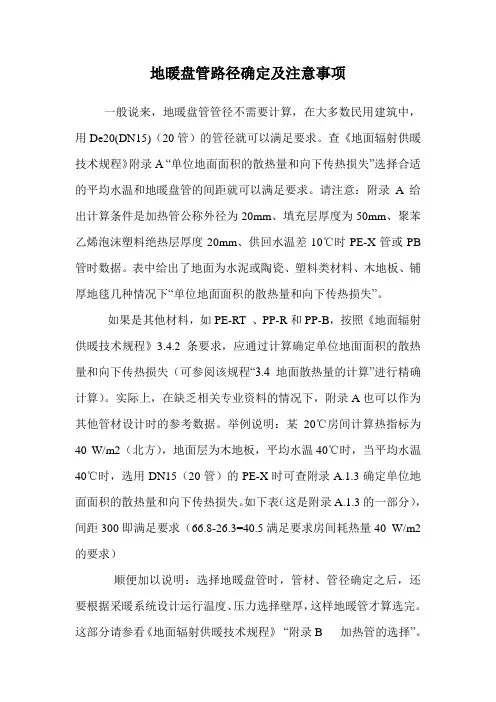

地暖盘管路径确定及注意事项一般说来，地暖盘管管径不需要计算，在大多数民用建筑中，用De20(DN15)（20管）的管径就可以满足要求。

查《地面辐射供暖技术规程》附录A “单位地面面积的散热量和向下传热损失”选择合适的平均水温和地暖盘管的间距就可以满足要求。

请注意：附录A给出计算条件是加热管公称外径为20mm、填充层厚度为50mm、聚苯乙烯泡沫塑料绝热层厚度20mm、供回水温差10℃时PE-X管或PB 管时数据。

表中给出了地面为水泥或陶瓷、塑料类材料、木地板、铺厚地毯几种情况下“单位地面面积的散热量和向下传热损失”。

如果是其他材料，如PE-RT 、PP-R和PP-B，按照《地面辐射供暖技术规程》3.4.2条要求，应通过计算确定单位地面面积的散热量和向下传热损失（可参阅该规程“3.4地面散热量的计算”进行精确计算）。

实际上，在缺乏相关专业资料的情况下，附录A也可以作为其他管材设计时的参考数据。

举例说明：某20℃房间计算热指标为40 W/m2（北方），地面层为木地板，平均水温40℃时，当平均水温40℃时，选用DN15（20管）的PE-X时可查附录A.1.3确定单位地面面积的散热量和向下传热损失。

如下表（这是附录A.1.3的一部分），间距300即满足要求（66.8-26.3=40.5满足要求房间耗热量40 W/m2的要求）顺便加以说明：选择地暖盘管时，管材、管径确定之后，还要根据采暖系统设计运行温度、压力选择壁厚，这样地暖管才算选完。

这部分请参看《地面辐射供暖技术规程》“附录B加热管的选择”。

这里也给出一个范例：一般六层住宅楼，平均水温40℃时，用壁厚2mm，DN15的PE-RT管子就可以了。

地暖盘管时应注意一下几点：（1）施工的环境温度不宜低于5℃；在低于0℃的环境下施工时，现场应采取升温措施。

（2）地面辐射供暖工程施工过程中，严禁人员踩踏加热管。

（3）施工过程中，应防止油漆、沥青或其他化学溶剂接触污染加热管的表面。
