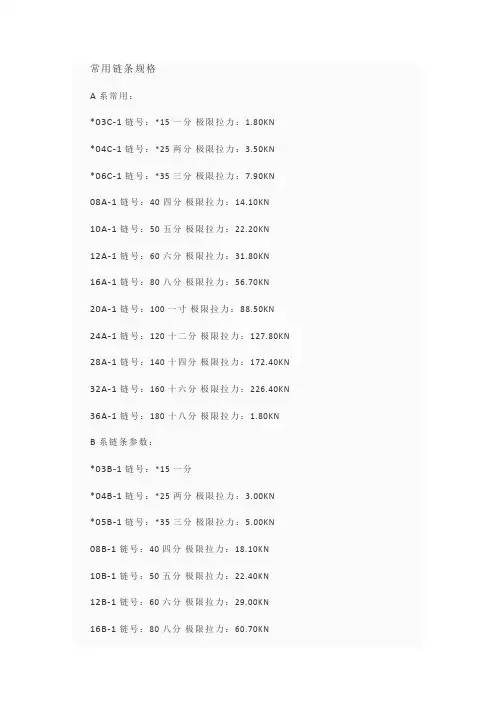

常用链条规格A系常用：*03C-1链号：*15 一分极限拉力：1.80KN*04C-1链号：*25 两分极限拉力：3.50KN*06C-1链号：*35 三分极限拉力：7.90KN08A-1链号：40 四分极限拉力：14.10KN10A-1链号：50 五分极限拉力：22.20KN12A-1链号：60 六分极限拉力：31.80KN16A-1链号：80 八分极限拉力：56.70KN20A-1链号：100 一寸极限拉力：88.50KN24A-1链号：120 十二分极限拉力：127.80KN 28A-1链号：140 十四分极限拉力：172.40KN 32A-1链号：160 十六分极限拉力：226.40KN 36A-1链号：180 十八分极限拉力：1.80KN B系链条参数：*03B-1链号：*15 一分*04B-1链号：*25 两分极限拉力：3.00KN*05B-1链号：*35 三分极限拉力：5.00KN 08B-1链号：40 四分极限拉力：18.10KN10B-1链号：50 五分极限拉力：22.40KN12B-1链号：60 六分极限拉力：29.00KN16B-1链号：80 八分极限拉力：60.70KN20B-1链号：100 一寸极限拉力：95.50KN24B-1链号：120 十二分极限拉力：160.00KN28B-1链号：140 十四分极限拉力：200.00KN32B-1链号：160 十六分极限拉力：250.40KN常用链条型号1、带有前缀的链号（1）RS系列直板滚子链 R—Roller S—Straight例如：RS40即08A滚子链（2）RO系列弯板滚子链 R—Roller O—Offset例如：R O60即12A弯板链（3）RF系列直边滚子链 R—Roller F—Fair例如：RF80即16A直边滚子链（4）SC系列齿形链（无声链）S—Silent C—Chain来自ANSI B29.2M齿形链和链轮标准。

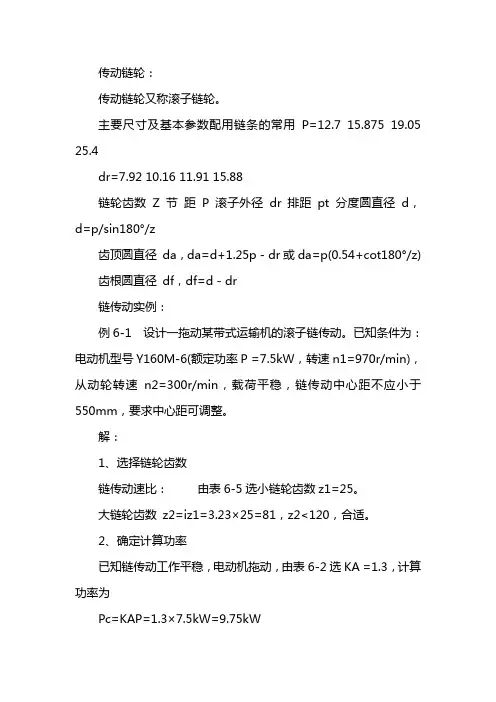

传动链轮：传动链轮又称滚子链轮。
主要尺寸及基本参数配用链条的常用P=12.7 15.875 19.05 25.4dr=7.92 10.16 11.91 15.88链轮齿数Z 节距P 滚子外径dr 排距pt 分度圆直径d，d=p/sin180°/z齿顶圆直径da，da=d+1.25p－dr或da=p(0.54+cot180°/z)齿根圆直径df，df=d－dr链传动实例：例6-1 设计一拖动某带式运输机的滚子链传动。
已知条件为：电动机型号Y160M-6(额定功率P =7.5kW，转速n1=970r/min)，从动轮转速n2=300r/min，载荷平稳，链传动中心距不应小于550mm，要求中心距可调整。
解：1、选择链轮齿数链传动速比：由表6-5选小链轮齿数z1=25。
大链轮齿数z2=iz1=3.23×25=81，z2<120，合适。
2、确定计算功率已知链传动工作平稳，电动机拖动，由表6-2选KA =1.3，计算功率为Pc=KAP=1.3×7.5kW=9.75kW3、初定中心距a0，取定链节数Lp初定中心距a0=(30~50)p，取a0=40p。
取Lp =136节(取偶数)。
4、确定链节距p首先确定系数KZ，KL，KP。
由表6-3查得小链轮齿数系数KZ =1.34；由表6-9查得KL =1.09。
选单排链，由表6-4查得KP=1.0。
所需传递的额定功率为由表6-7选择滚子链型号为10A，链节距p=15.875mm。
基础知识：链轮分为主动链轮和从动链轮，主动链轮通过花键的形式装在发动机输出轴上；从动链轮装在摩托车驱动轮上，通过链条将动力传递给驱动轮，一般主动链轮比从动链轮要小，可起到降速增扭的效果。
传动链轮的性能特点①材料的选用——大链轮和小链轮都采用优质碳素结构钢进行冲压成型。
②加工与处理工艺——采用先进的铣齿加工工艺，使齿形更精确。
链轮整体进行了调质热处理，极大地提高了其综合机械性能，齿形硬度达68－72HRA以上，使链轮的耐磨性显著提高。
常用的链轮型号有大全、普通链轮型号尺寸表、规格从04B到32B，参数包括节距、滚子直径、齿尺寸、排距和链的内宽，以及链轮的一些计算方法。
有关参数和计算方法的更多信息，请参阅机械设计手册第3卷链传动。
将表中的链数乘以25.4/16mm，得到间距值。
链号的后缀a代表a系列，相当于国际标准iso606-82中的a系列滚子链，相当于美国标准ANSI b29.1-75的滚子链；B系列相当于iso606-82的B系列，相当于英国滚子链标准bs228-84。
在中国，A系列主要用于设计和出口，而B系列主要用于维修和出口。
普通链轮型号尺寸表如下：注：单列为单列链轮，多排为多排链轮。
链轮尺寸链条型号、节距滚子直径、齿厚（单列）、齿厚（多排）、排距和链条内宽04C 6.35 3.3 2.7 2.5 6.4 3.1804B 6 4 2.3 2.805B 8 5 2.6 2.4 5.64 306C 9.525 5.08 4.2 4 10.13 4.7706B 9.525 6.35 5.2 5 10.24 5.7208A 12.7.95 7.2 6.9 14.38 7.8508B 12.7 8.51 7.1 6.8 13.92 7.7510A 15.875 10.16 8.7 8.4 18.11 9.410B 15.875 10.16 8.9 8.6 16.59 9.65 12A 19.05 11.91 11.7 11.3 22.78 12.57 12B 19.05 12.07 10.8 10.5 19.46 11.68 16A 25.4 15.88 14.6 14.1 29.29 15.75 16B 25.4 15.88 15.9 15.4 31.88 17.02 20A 31.75 19.05 17.6 17 35.76 18.9 20B 31.75 19.05 18.3 17.7 36.45 19.5624A 38.1 22.23 23.5 22.7 45.44 25.2224B 38.1 25.4 23.7 22.9 48.36 25.428A 44.45 25.4 24.5 22.7 48.87 25.2228B 44.45 27.94 30.3 28.5 59.56 30.9932A 50.8 28.58 29.4 28.4 58.55 31.5532B 50.8 29.21 28.9 27.9 58.55 30.99链标签示例：链条编号为08A，单链和链条长度为87的滚子链可标记为：08A-1x87 gb1243.1-83。
矿用链轮标准尺寸参数应当符合GB/T 24503-2009标准，矿用链轮链窝是链轮设计、加工制造及检测的关键部位,直接影响链轮与圆环链啮合时的接触、传递动力和链条振动情况，山东金鑫链条厂矿用链轮标准尺寸参数借助三维激光扫描仪获取链轮的检测模型及利用反求工程专用软件,提出两种有效的检测方法.检测结果证实,链窝的各关键尺寸均符合加工要求,采用数控加工链轮的方法提高了传动效率和链轮的使用寿命。
矿用链轮标准尺寸参数型号：04C 05B 06B 06C 08A 08B 10A 10B 12A 12B 16A 16B 20A 20B 24A 24B 28A 28B 32A 32B 40A 40B 48A 48B 56B 64B 72B 节距6 8 9.525 12.7 15.875 19.05 25.4 31.5 38.1 44.45 50.8 63.5 76.2 88.9 101.6 114.3 双节距208A 208B 210A 210B 212B 212A 216A 216B 216AH220A 220B 224A 224B 228B 232B 2040 2050 2060 2080 2080H 2100 2120
矿用圆环链条与驱动链轮的啮合传动是矿用刮板输送机输运机构的核心,对刮板输送机的运行效率、使用寿命有重要影响。
在刮板输送机走向重型化的趋势下,驱动链轮因过度磨损导致失效已成为刮板输送机的主要故障之一,因此借助试验手段对圆环链与驱动链轮啮合接触与磨损机理进行研究,对减缓链轮磨损、提高刮板输送机运行效率和使用寿命有重要意义。
