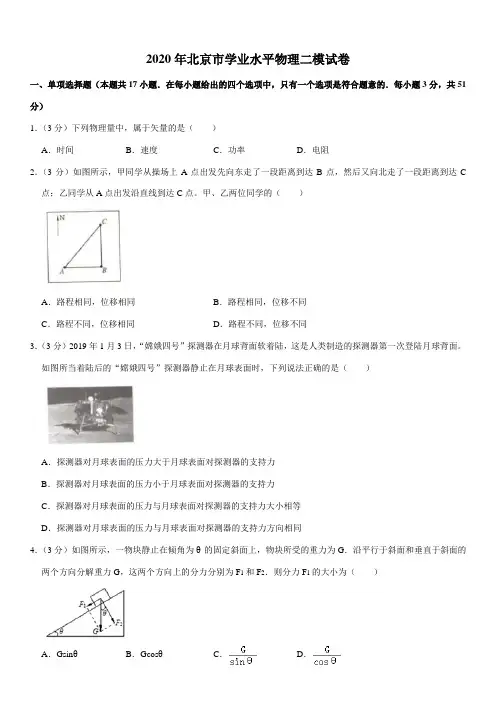

2020年北京市学业水平物理二模试卷一、单项选择题（本题共17小题．在每小题给出的四个选项中，只有一个选项是符合题意的．每小题3分，共51分）1．（3分）下列物理量中，属于矢量的是（）A．时间B．速度C．功率D．电阻2．（3分）如图所示，甲同学从操场上A点出发先向东走了一段距离到达B点，然后又向北走了一段距离到达C 点；乙同学从A点出发沿直线到达C点。
甲、乙两位同学的（）A．路程相同，位移相同B．路程相同，位移不同C．路程不同，位移相同D．路程不同，位移不同3．（3分）2019年1月3日，“嫦娥四号”探测器在月球背面软着陆，这是人类制造的探测器第一次登陆月球背面。
如图所当着陆后的“嫦娥四号”探测器静止在月球表面时，下列说法正确的是（）A．探测器对月球表面的压力大于月球表面对探测器的支持力B．探测器对月球表面的压力小于月球表面对探测器的支持力C．探测器对月球表面的压力与月球表面对探测器的支持力大小相等D．探测器对月球表面的压力与月球表面对探测器的支持力方向相同4．（3分）如图所示，一物块静止在倾角为θ的固定斜面上，物块所受的重力为G．沿平行于斜面和垂直于斜面的两个方向分解重力G，这两个方向上的分力分别为F1和F2．则分力F1的大小为（）A．GsinθB．GcosθC．D．5．（3分）图为研究电容器充、放电的实验电路图。
实验时，先使开关S掷向1端，电源E对电容器C充电；经过一段时间，把开关S掷向2端，电容器C与电阻R相连，电容器放电。
在开关S接通2端后的极短时间内，下列说法正确的是（）A．电容器带电量和两板间电压都增大B．电容器带电量和两板间电压都减小C．电容器带电量增大，两板间电压减小D．电容器带电量减小，两板间电压增大6．（3分）某手机电池的容量为4200mA•h，充电完毕后其储存的电能约为5.6×104J，这个能量相当于将一定质量的物体举高1m的过程中重力势能的变化量，取重力加速度g＝10m/s2，这个物体的质量约为（）A．5.6kg B．56kg C．5.6×102kg D．5.6×103kg7．（3分）物体从高空坠落到地面，即使质量较小，也可能会造成危害。

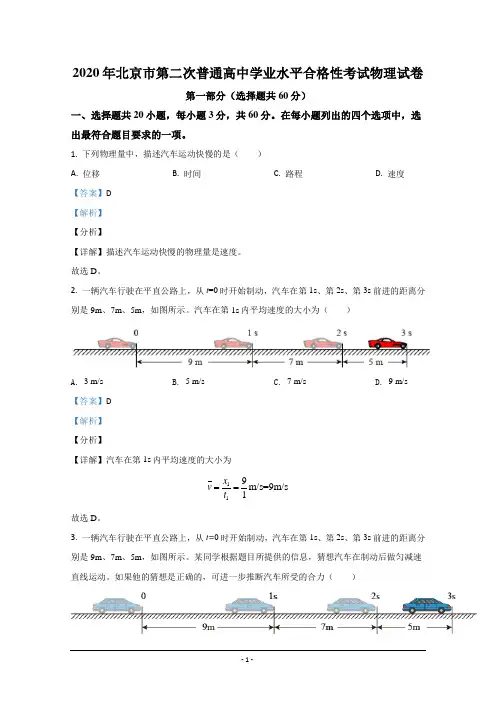

2020年北京市第二次普通高中学业水平合格性考试物理试卷第一部分（选择题共60分）一、选择题共20小题，每小题3分，共60分。
在每小题列出的四个选项中，选出最符合题目要求的一项。
1. 下列物理量中，描述汽车运动快慢的是（）A. 位移B. 时间C. 路程D. 速度【答案】D【解析】【分析】【详解】描述汽车运动快慢的物理量是速度。
故选D。
2. 一辆汽车行驶在平直公路上，从t=0时开始制动，汽车在第1s、第2s、第3s前进的距离分别是9m、7m、5m，如图所示。
汽车在第1s内平均速度的大小为（）A. 3 m/sB. 5 m/sC. 7 m/sD. 9 m/s 【答案】D【解析】【分析】【详解】汽车在第1s内平均速度的大小为1 19m/s=9m/s 1xvt==故选D。
3. 一辆汽车行驶在平直公路上，从t=0时开始制动，汽车在第1s、第2s、第3s前进的距离分别是9m、7m、5m，如图所示。
某同学根据题目所提供的信息，猜想汽车在制动后做匀减速直线运动。
如果他的猜想是正确的，可进一步推断汽车所受的合力（）A. 越来越大B. 保持不变C. 越来越小D. 先变大后变小【答案】B【解析】【分析】 【详解】若汽车在制动后做匀减速直线运动，则加速度不变，根据F=ma可知，汽车受的合力保持不变。
故选B 。
4. 北京某公园在冬季设置了如图1所示的“雪圈滑雪”游乐项目。
游客坐在雪圈上从倾斜滑道的顶端由静止开始下滑，然后在水平滑道上继续滑行一段距离后停止运动。
倾斜滑道可视为斜面，水平滑道可视为水平面，侧视图如图2所示。
不计空气阻力。
沿倾斜滑道向下运动的过程中，游客和雪圈的速度（ ）A. 逐渐增大B. 逐渐减小C. 保持不变D. 先增大后减小【答案】A【解析】【分析】 【详解】在斜坡上下滑时，设倾斜滑道和水平面夹角为θ ，由牛顿第二定律可知f sin mg F ma θ-=垂直斜坡分析合力为零得N cos 0F mg θ-=由摩擦力的公式得f N F F μ=解得sin cos a g g θμθ=-即加速度是一个定值，沿着倾斜滑道向下，根据v at =则游客和雪圈的速度逐渐增大。

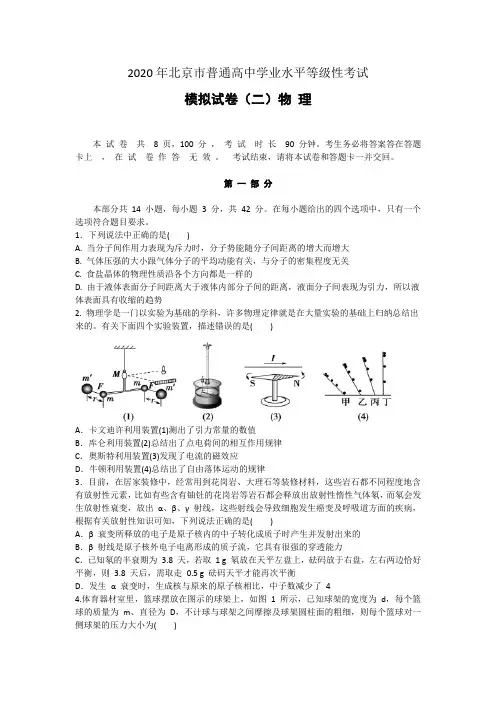

2020年北京市普通高中学业水平等级性考试模拟试卷（二）物理本试卷共8 页，100 分，考试时长90 分钟。
考生务必将答案答在答题卡上，在试卷作答无效。
考试结束，请将本试卷和答题卡一并交回。
第一部分本部分共14 小题，每小题 3 分，共42 分。
在每小题给出的四个选项中，只有一个选项符合题目要求。
1．下列说法中正确的是( )A. 当分子间作用力表现为斥力时，分子势能随分子间距离的增大而增大B. 气体压强的大小跟气体分子的平均动能有关，与分子的密集程度无关C. 食盐晶体的物理性质沿各个方向都是一样的D. 由于液体表面分子间距离大于液体内部分子间的距离，液面分子间表现为引力，所以液体表面具有收缩的趋势2. 物理学是一门以实验为基础的学科，许多物理定律就是在大量实验的基础上归纳总结出来的。
有关下面四个实验装置，描述错误的是( )A．卡文迪许利用装置(1)测出了引力常量的数值B．库仑利用装置(2)总结出了点电荷间的相互作用规律C．奥斯特利用装置(3)发现了电流的磁效应D．牛顿利用装置(4)总结出了自由落体运动的规律3．目前，在居家装修中，经常用到花岗岩、大理石等装修材料，这些岩石都不同程度地含有放射性元素，比如有些含有铀钍的花岗岩等岩石都会释放出放射性惰性气体氡，而氡会发生放射性衰变，放出α、β、γ射线，这些射线会导致细胞发生癌变及呼吸道方面的疾病，根据有关放射性知识可知，下列说法正确的是( )A．β衰变所释放的电子是原子核内的中子转化成质子时产生并发射出来的B．β射线是原子核外电子电离形成的质子流，它具有很强的穿透能力C．已知氡的半衰期为3.8 天，若取1 g 氡放在天平左盘上，砝码放于右盘，左右两边恰好平衡，则3.8 天后，需取走0.5 g 砝码天平才能再次平衡D．发生α衰变时，生成核与原来的原子核相比，中子数减少了44.体育器材室里，篮球摆放在图示的球架上，如图1 所示，已知球架的宽度为d，每个篮球的质量为m、直径为D，不计球与球架之间摩擦及球架圆柱面的粗细，则每个篮球对一侧球架的压力大小为( )5. 如图2 所示，质量为M 的框架放在水平地面上，一轻弹簧上端固在框架上，下端固定一个质量m 的小球，小球上下振动时框架始终没有跳起，当框架对地面压力为零的瞬间，小球的加速度大小为( )A．gB．(M+m)g/mC．Mg/ mD．(M− m)g/m6. 如图3 所示，象棋子压着纸条，放在光滑水平桌面上。

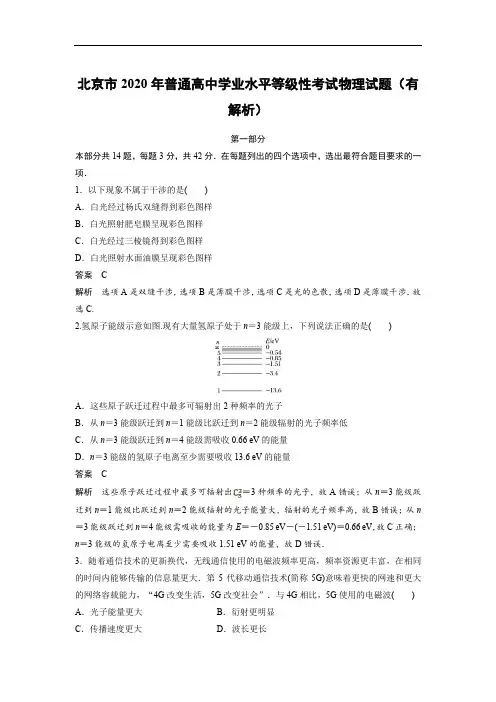

北京市2020年普通高中学业水平等级性考试物理试题（有解析）第一部分本部分共14题，每题3分，共42分．在每题列出的四个选项中，选出最符合题目要求的一项．1．以下现象不属于干涉的是()A．白光经过杨氏双缝得到彩色图样B．白光照射肥皂膜呈现彩色图样C．白光经过三棱镜得到彩色图样D．白光照射水面油膜呈现彩色图样答案C解析选项A是双缝干涉，选项B是薄膜干涉，选项C是光的色散，选项D是薄膜干涉．故选C.2.氢原子能级示意如图.现有大量氢原子处于n＝3能级上，下列说法正确的是()A．这些原子跃迁过程中最多可辐射出2种频率的光子B．从n＝3能级跃迁到n＝1能级比跃迁到n＝2能级辐射的光子频率低C．从n＝3能级跃迁到n＝4能级需吸收0.66 eV的能量D．n＝3能级的氢原子电离至少需要吸收13.6 eV的能量答案C解析这些原子跃迁过程中最多可辐射出＝3种频率的光子，故A错误；从n＝3能级跃迁到n＝1能级比跃迁到n＝2能级辐射的光子能量大，辐射的光子频率高，故B错误；从n ＝3能级跃迁到n＝4能级需吸收的能量为E＝－0.85 eV－(－1.51 eV)＝0.66 eV，故C正确；n＝3能级的氢原子电离至少需要吸收1.51 eV的能量，故D错误．3．随着通信技术的更新换代，无线通信使用的电磁波频率更高，频率资源更丰富，在相同的时间内能够传输的信息量更大．第5代移动通信技术(简称5G)意味着更快的网速和更大的网络容载能力，“4G改变生活，5G改变社会”．与4G相比，5G使用的电磁波() A．光子能量更大B．衍射更明显C．传播速度更大D．波长更长答案A解析5G使用电磁波的频率更高，由ε＝hν知，光子能量更大；由c＝λν知，光子波长更，电磁波短，衍射更不明显；电磁波在真空中的速度是c，在其他介质中的传播速度为v＝cn频率越高，折射率越大，传播速度越小．故A正确，B、C、D错误．4．如图所示，一定量的理想气体从状态A开始，经历两个过程，先后到达状态B和C.有关A、B和C三个状态温度T A、T B和T C的关系，正确的是()A．T A＝T B，T B＝T C B．T A<T B，T B<T CC．T A＝T C，T B>T C D．T A＝T C，T B<T C答案C解析从A到B为等压膨胀过程，由cc＝C知温度升高，T A<T B.从B到C为等容降压过程，T＝C知温度降低，T B>T C.由题图可知p A V A＝p C V C，则T A＝T C.故选项C正确．由ccT5．我国首次火星探测任务被命名为“天问一号”．已知火星质量约为地球质量的10%，半径约为地球半径的50%，下列说法正确的是()A．火星探测器的发射速度应大于地球的第二宇宙速度B．火星探测器的发射速度应介于地球的第一和第二宇宙速度之间C．火星的第一宇宙速度大于地球的第一宇宙速度D．火星表面的重力加速度大于地球表面的重力加速度答案A解析火星探测器需要脱离地球的束缚，故其发射速度应大于地球的第二宇宙速度，故A正确，B错误；由G＝m得，v火＝＝＝v地，故火星的第一宇宙速度小于地球的第一宇宙速度，故C错误；由＝mg得，g火＝G＝G＝0.4g地，故火星表面的重力加速度小于地球表面的重力加速度，故D错误．6．一列简谐横波某时刻波形如图甲所示．由该时刻开始计时，质点L的振动情况如图乙所示．下列说法正确的是()A．该横波沿x轴负方向传播B．质点N该时刻向y轴负方向运动C．质点L经半个周期将沿x轴正方向移动到N点D．该时刻质点K与M的速度、加速度都相同答案B解析由题图乙知，开始计时时刻，即0时刻质点L向上振动，再结合题图甲，可知该横波沿x轴正方向传播，故A错误；由该横波沿x轴正方向传播，从题图甲可看出，质点N该时刻向y轴负方向运动，故B正确；横波传播时，质点不随波迁移，故C错误；该时刻质点K与M的速度为零，加速度大小相等，但方向相反，故D错误．7.真空中某点电荷的等势面示意如图，图中相邻等势面间电势差相等．下列说法正确的是()A．该点电荷一定为正电荷B．P点的场强一定比Q点的场强大C．P点电势一定比Q点电势低D．正检验电荷在P点比在Q点的电势能大答案B解析该点电荷可能为正电荷，也可能为负电荷，故A错误；由于P点等势面比Q点等势面密，故P点电场线比Q点电场线密，P点的场强一定比Q点的场强大，故B正确；由于该点电荷电性未知，电场方向不确定，P、Q点的电势高低不确定，正检验电荷在P、Q点的电势能无法比较，故C、D错误．8.如图所示，在带负电荷的橡胶圆盘附近悬挂一个小磁针．现驱动圆盘绕中心轴高速旋转，小磁针发生偏转．下列说法正确的是()A．偏转原因是圆盘周围存在电场B．偏转原因是圆盘周围产生了磁场C．仅改变圆盘的转动方向，偏转方向不变。

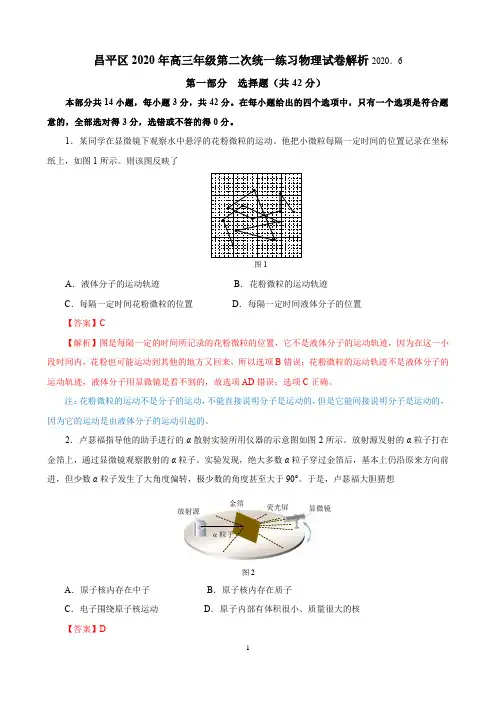

昌平区2020年高三年级第二次统一练习物理试卷解析2020．6第一部分 选择题（共42分）本部分共14小题，每小题3分，共42分。
在每小题给出的四个选项中，只有一个选项是符合题意的，全部选对得3分，选错或不答的得0分。
1．某同学在显微镜下观察水中悬浮的花粉微粒的运动。
他把小微粒每隔一定时间的位置记录在坐标纸上，如图1所示。
则该图反映了A ．液体分子的运动轨迹B ．花粉微粒的运动轨迹C ．每隔一定时间花粉微粒的位置D ．每隔一定时间液体分子的位置【答案】C【解析】图是每隔一定的时间所记录的花粉微粒的位置，它不是液体分子的运动轨迹，因为在这一小段时间内，花粉也可能运动到其他的地方又回来，所以选项B 错误；花粉微粒的运动轨迹不是液体分子的运动轨迹，液体分子用显微镜是看不到的，故选项AD 错误；选项C 正确。
注：花粉微粒的运动不是分子的运动，不能直接说明分子是运动的，但是它能间接说明分子是运动的，因为它的运动是由液体分子的运动引起的。
2．卢瑟福指导他的助手进行的α散射实验所用仪器的示意图如图2所示。
放射源发射的α粒子打在金箔上，通过显微镜观察散射的α粒子。
实验发现，绝大多数α粒子穿过金箔后，基本上仍沿原来方向前进，但少数α粒子发生了大角度偏转，极少数的角度甚至大于90°。
于是，卢瑟福大胆猜想A ．原子核内存在中子B ．原子核内存在质子C ．电子围绕原子核运动D ．原子内部有体积很小、质量很大的核【答案】D图2 显微镜金箔荧光屏 放射源α粒子 图1【解析】因为绝大多数α粒子穿过金箔后，基本上仍沿原来方向前进，但少数α粒子发生了大角度偏转，极少数的角度甚至大于90°。
说明原子内部有体积很小、质量很大的核，选项ABC 错误，D 正确。
3．太阳就是一个巨大的热核反应堆，氢核聚变成氦核的反应不停地进行着，不断地放出能量。
太阳的总输出功率约为3.8×1026W ，太阳在“核燃烧”的过程中“体重”不断减轻。

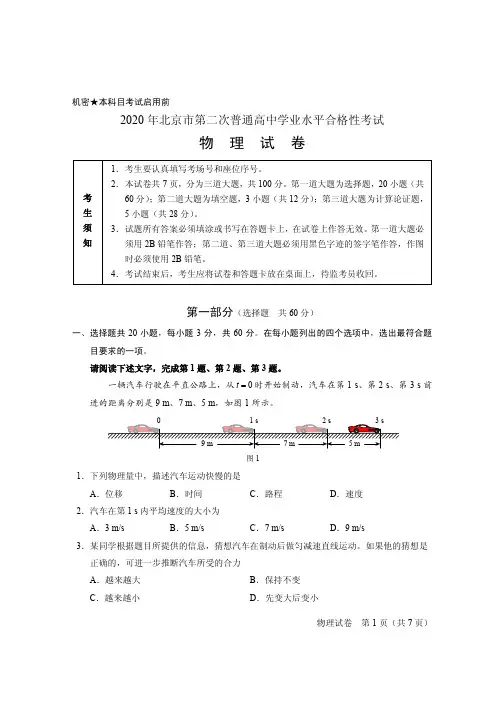

物理试卷 第1页（共7页）机密★本科目考试启用前2020年北京市第二次普通高中学业水平合格性考试物 理 试 卷 考生须知 1． 考生要认真填写考场号和座位序号。
2． 本试卷共7页，分为三道大题，共100分。
第一道大题为选择题，20小题（共60分）；第二道大题为填空题，3小题（共12分）；第三道大题为计算论证题，5小题（共28分）。
3． 试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。
第一道大题必须用2B 铅笔作答；第二道、第三道大题必须用黑色字迹的签字笔作答，作图时必须使用2B 铅笔。
4． 考试结束后，考生应将试卷和答题卡放在桌面上，待监考员收回。
第一部分（选择题 共60分）一、选择题共20小题，每小题3分，共60分。
在每小题列出的四个选项中，选出最符合题目要求的一项。
请阅读下述文字，完成第1题、第2题、第3题。
一辆汽车行驶在平直公路上，从0t =时开始制动，汽车在第1 s 、第2 s 、第3 s 前进的距离分别是9 m 、7 m 、5 m ，如图1所示。
1．下列物理量中，描述汽车运动快慢的是A ．位移B ．时间C ．路程D ．速度2．汽车在第1 s 内平均速度的大小为A ．3 m/sB ．5 m/sC ．7 m/sD ．9 m/s3．某同学根据题目所提供的信息，猜想汽车在制动后做匀减速直线运动。
如果他的猜想是正确的，可进一步推断汽车所受的合力A ．越来越大B ．保持不变C ．越来越小D ．先变大后变小图1物理试卷请阅倾斜斜滑 4．沿A C 5．沿A C 6．在水A C请阅刻落速度7．以地A C 8．小球A 理试卷 第2页请阅读下述文字北京某公园倾斜滑道的顶端斜滑道可视为斜 沿倾斜滑道向下．逐渐增大．保持不变沿倾斜滑道向下．逐渐增大．保持不变在水平滑道上运．大小相等．大小不等请阅读下述文字如图4所示，无人机将小落到水平地面10g =m/s 面为参考系．平抛运动．匀速直线运小球被投出时．4 m页（共7页）述文字，完成第某公园在冬季设置的顶端由静止开始视为斜面，水平滑 图2 向下运动增 不变 向下运动增 不变 运动的中，方向相同，方向相同述文字，完成第，某同学利将小球沿水平方向地面所用的时间02。

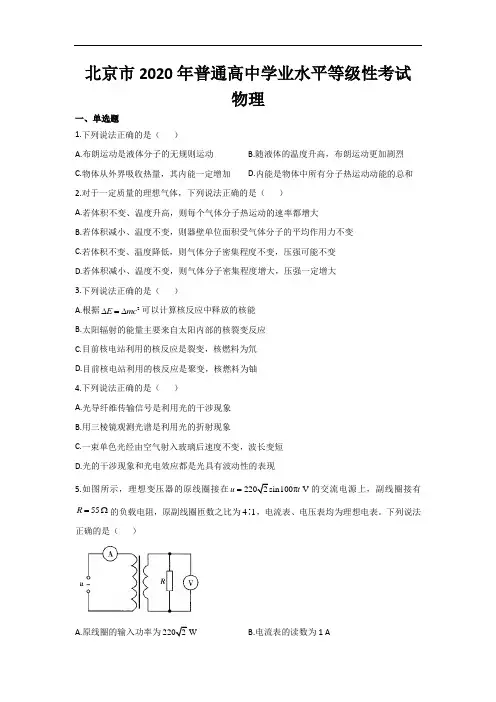

北京市2020年普通高中学业水平等级性考试物理一、单选题1.下列说法正确的是（）A.布朗运动是液体分子的无规则运动B.随液体的温度升高，布朗运动更加剧烈C.物体从外界吸收热量，其内能一定增加D.内能是物体中所有分子热运动动能的总和2.对于一定质量的理想气体，下列说法正确的是（）A.若体积不变、温度升高，则每个气体分子热运动的速率都增大B.若体积减小、温度不变，则器壁单位面积受气体分子的平均作用力不变C.若体积不变、温度降低，则气体分子密集程度不变，压强可能不变D.若体积减小、温度不变，则气体分子密集程度增大，压强一定增大3.下列说法正确的是（）A.根据2∆=∆可以计算核反应中释放的核能E mcB.太阳辐射的能量主要来自太阳内部的核裂变反应C.目前核电站利用的核反应是裂变，核燃料为氘D.目前核电站利用的核反应是聚变，核燃料为铀4.下列说法正确的是（）A.光导纤维传输信号是利用光的干涉现象B.用三棱镜观测光谱是利用光的折射现象C.一束单色光经由空气射入玻璃后速度不变，波长变短D.光的干涉现象和光电效应都是光具有波动性的表现5.如图所示，理想变压器的原线圈接在2202sin100πV=的交流电源上，副线圈接有u tR=Ω的负载电阻，原副线圈匝数之比为4155∶，电流表、电压表均为理想电表。
下列说法正确的是（）A.原线圈的输入功率为2202B.电流表的读数为1 AC.电压表的读数为55 V D .通过电阻R 的交变电流的频率是100 Hz6.如图是电子射线管示意图。
接通电源后，电子射线由阴极沿x 轴方向射出，在荧光屏上会看到一条亮线。
要使荧光屏上的亮线向下（z 轴负方向）偏转，在下列措施中可采用的是（ ）A.加一电场，电场方向沿z 轴负方向B.加一电场，电场方向沿y 轴正方向C.加一磁场，磁场方向沿z 轴负方向D.加一磁场，磁场方向沿y 轴正方向 7.我国自主建设、独立运行的北斗卫星导航系统由数十颗卫星构成，目前已经向一带一路沿线国家提供相关服务。

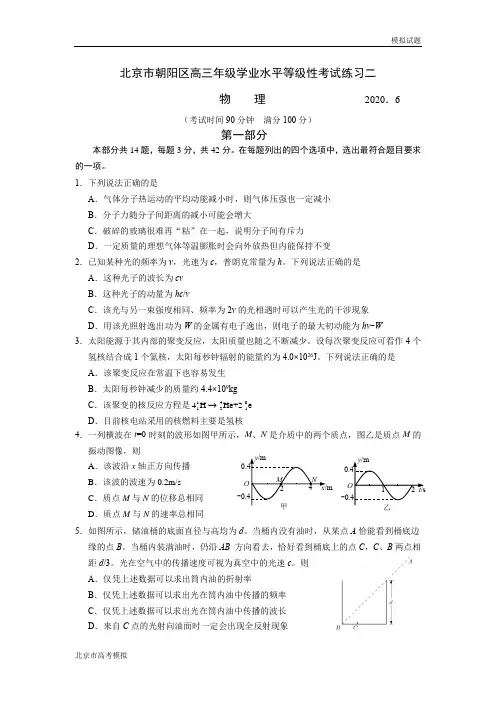

北京市朝阳区高三年级学业水平等级性考试练习二物 理 2020．6（考试时间90分钟 满分100分）第一部分本部分共14题，每题3分，共42分。
在每题列出的四个选项中，选出最符合题目要求的一项。
1．下列说法正确的是A ．气体分子热运动的平均动能减小时，则气体压强也一定减小B ．分子力随分子间距离的减小可能会增大C ．破碎的玻璃很难再“粘”在一起，说明分子间有斥力D ．一定质量的理想气体等温膨胀时会向外放热但内能保持不变 2．已知某种光的频率为v ，光速为c ，普朗克常量为h 。
下列说法正确的是 A ．这种光子的波长为cv B ．这种光子的动量为hc /vC ．该光与另一束强度相同、频率为2v 的光相遇时可以产生光的干涉现象D ．用该光照射逸出功为W 的金属有电子逸出，则电子的最大初动能为hv -W3．太阳能源于其内部的聚变反应，太阳质量也随之不断减少。
设每次聚变反应可看作4个氢核结合成1个氦核，太阳每秒钟辐射的能量约为4.0×1026J 。
下列说法正确的是 A ．该聚变反应在常温下也容易发生 B ．太阳每秒钟减少的质量约4.4×109kgC ．该聚变的核反应方程是14012-14H He+2eD ．目前核电站采用的核燃料主要是氢核4．一列横波在t =0时刻的波形如图甲所示，M 、N 是介质中的两个质点，图乙是质点M 的振动图像，则A ．该波沿x 轴正方向传播B ．该波的波速为0.2m/sC ．质点M 与N 的位移总相同D ．质点M 与N 的速率总相同5．如图所示，储油桶的底面直径与高均为d 。
当桶内没有油时，从某点A 恰能看到桶底边缘的点B 。
当桶内装满油时，仍沿AB 方向看去，恰好看到桶底上的点C ，C 、B 两点相距d /3。
光在空气中的传播速度可视为真空中的光速c 。
则 A ．仅凭上述数据可以求出筒内油的折射率 B ．仅凭上述数据可以求出光在筒内油中传播的频率 C ．仅凭上述数据可以求出光在筒内油中传播的波长 D ．来自C 点的光射向油面时一定会出现全反射现象Mx /my /mO 0.4-0.424 甲 t /sy /mO 0.4 -0.412 乙 N6．图甲是某燃气灶点火装置的原理图。
2020年北京高中学业水平合格性考试物理试题请阅读下述文字，完成第1 题、第 2 题、第 3 题、第 4 题。
图1 为苹果自由下落时频闪照片的效果图，第一次闪光时苹果位于O 点，第二、第三、第四次闪光时苹果分别位于A 、B、C 三点。
已知OA =x1 ，AB =x2，BC =x3，频闪仪的闪光周期为T。
1.描述苹果运动的下列物理量中，属于标量的是A．位移B．时间C．速度D．加速度2.由图1 可知x1 <x2 <x3 ，则苹果自由下落的速度A．越来越大B．保持不变C．越来越小D．先变小后变大3.进一步研究可知，苹果在自由下落过程中加速度保持不变。
从受力的角度分析，这是因为苹果所受的合力A．越来越大B．保持不变C．越来越小D．先变小后变大4.我们还可以从能量的角度分析苹果的自由下落过程，关于苹果的动能和重力势能，下列说法正确的是A．动能保持不变B．动能越来越小C．重力势能保持不变D．重力势能越来越小图1v θ请阅读下述文字，完成第 5 题、第 6 题、第 7 题。
小明陪妈妈去超市购物，他在从一层到二层的过程中，站立在自动人行道上，并随自动人行道做匀速运动。
自动人行道为如图 2 所示的坡面平整的斜面，从侧面看可简化 为如图 3 所示的示意图。
5. 若该超市一层和二层之间自动人行道的长度约为 20m ，小明测得他从一层到二层所用的时间约为 40s ，则自动人行道运行速度的大小约为 A ．2m/s B ．1m/s C ．0.5m/s D ．0.2m/s6. 在小明随自动人行道做匀速运动的过程中，关于他的受力情况，下列说法正确的是A ．只受重力B ．只受重力和支持力C ．只受重力和摩擦力D ．受重力、支持力和摩擦力 7. 在小明随自动人行道做匀速运动的过程中，人行道对小明支持力的反作用力是A ．小明受到的重力B ．小明对人行道的压力C ．人行道对小明的摩擦力D ．小明对人行道的摩擦力请阅读下述文字，完成第 8 题、第 9 题、第 10 题。

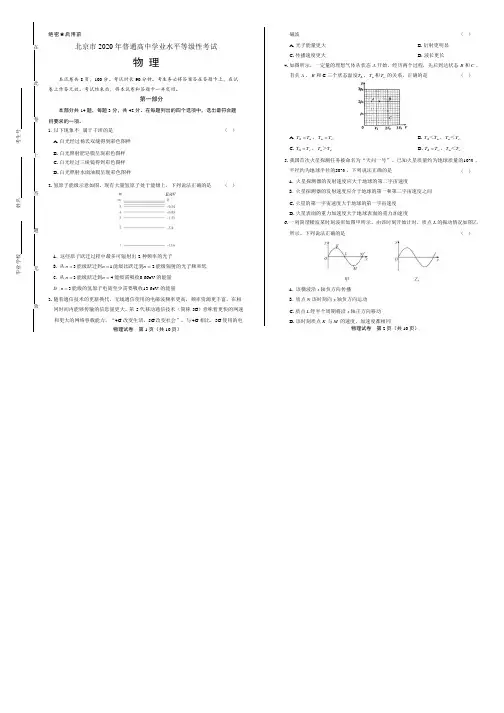

机密★本科目考试启用前北京市2020年普通高中学业水平等级性考试物 理本试卷共8页，100分。
考试时长90分钟。
考生务必将答案答在答题卡上，在试卷上作答无效。
考试结束后，将本试卷和答题卡一并交回。
第一部分本部分共14题，每题3分，共42分。
在每题列出的四个选项中，选出最符合题目要求的一项。
1．以下现象不．属于干涉的是 A ．白光经过杨氏双缝得到彩色图样B ．白光照射肥皂膜呈现彩色图样C ．白光经过三棱镜得到彩色图样D ．白光照射水面油膜呈现彩色图样2．氢原子能级示意如图。
现有大量氢原子处于3n =能级上，下列说法正确的是A ．这些原子跃迁过程中最多可辐射出2种频率的光子B ．从3n =能级跃迁到1n =能级比跃迁到2n =能级辐射的光子频率低C ．从3n =能级跃迁到4n =能级需吸收0.66eV 的能量D ．3n =能级的氢原子电离至少需要吸收13.6eV 的能量3．随着通信技术的更新换代，无线通信使用的电磁波频率更高，频率资源更丰富，在相同时间内能够传输的信息量更大。
第5代移动通信技术（简称5G ）意味着更快的网速和更大的网络容载能力，“ 4G 改变生活，5G 改变社会”。
与4G 相比，5G 使用的电磁波A ．光子能量更大B ．衍射更明显C ．传播速度更大D ．波长更长4．如图所示，一定量的理想气体从状态A 开始，经历两个过程，先后到达状态B 和C 。
有关A 、B 和C 三个状态温度A B T T 、和C T 的关系，正确的是A ．AB BC T T T T ==，B ．A B BC T T T T <<， C ．A C B C T T T T =>，D ．A C B C T T T T =<，5．我国首次火星探测任务被命名为“天问一号”。
已知火星质量约为地球质量的10%，半径约为地球半径的50%，下列说法正确的是A ．火星探测器的发射速度应大于地球的第二宇宙速度B ．火星探测器的发射速度应介于地球的第一和第二宇宙速度之间C ．火星的第一宇宙速度大于地球的第一宇宙速度D ．火星表面的重力加速度大于地球表面的重力加速度6．一列简谐横波某时刻波形如图甲所示。
北京市2020年普通高中学业水平等级性考试物理一、单选题（本大题共14小题，每小题3分，共42分） 1、以下现象不属于干涉的是（ ） A. 白光经过杨氏双缝得到彩色图样 B. 白光照射肥皂膜呈现彩色图样 C. 白光经过三棱镜得到彩色图样D. 白光照射水面油膜呈现彩色图样2、氢原子能级示意如图．现有大量氢原子处于3n =能级上，下列说法正确的是（ ）A. 这些原子跃迁过程中最多可辐射出2种频率的光子B. 从3n =能级跃迁到1n =能级比跃迁到2n =能级辐射的光子频率低C. 从3n =能级跃迁到4n =能级需吸收0.66eV 的能量D. 3n =能级的氢原子电离至少需要吸收13.6eV 的能量3、随着通信技术的更新换代，无线通信使用的电磁波频率更高，频率资源更丰富，在相同时间内能够传输的信息量更大．第5代移动通信技术（简称5G ）意味着更快的网速和更大的网络容载能力，“4G 改变生活，5G 改变社会”．与4G 相比，5G 使用的电磁波（ ） A. 光子能量更大 B. 衍射更明显C. 传播速度更大D. 波长更长4、如图所示，一定量的理想气体从状态A 开始，经历两个过程，先后到达状态B 和C. 有关A 、B 和C 三个状态温度A B T T 、和C T 的关系，正确的是（ ）A. A B B C T T T T ==，B. A B B C T T T T <<，C. A C B C T T T T =>，D. A C B C T T T T =<，5、我国首次火星探测任务被命名为“天问一号”．已知火星质量约为地球质量的10%，半径约为地球半径的50%，下列说法正确的是（ ） A. 火星探测器的发射速度应大于地球的第二宇宙速度B. 火星探测器的发射速度应介于地球的第一和第二宇宙速度之间C. 火星的第一宇宙速度大于地球的第一宇宙速度D. 火星表面的重力加速度大于地球表面的重力加速度6、一列简谐横波某时刻波形如图甲所示．由该时刻开始计时，质点L 的振动情况如图乙所示．下列说法正确的是（ ）A. 该横波沿x 轴负方向传播B. 质点N 该时刻向y 轴负方向运动C. 质点L 经半个周期将沿x 轴正方向移动D. 该时刻质点K 与M 的速度、加速度都相同7、真空中某点电荷的等势面示意如图，图中相邻等势面间电势差相等．下列说法正确的是（ ）A. 该点电荷一定为正电荷B. P 点的场强一定比Q 点的场强大C. P 点电势一定比Q 点电势低D. 正检验电荷在P 点比在Q 点的电势能大8、如图所示，在带负电荷的橡胶圆盘附近悬挂一个小磁针．现驱动圆盘绕中心轴高速旋转，小磁针发生偏转．下列说法正确的是（ ）A. 偏转原因是圆盘周围存在电场B. 偏转原因是圆盘周围产生了磁场C. 仅改变圆盘的转动方向，偏转方向不变D. 仅改变圆盘所带电荷的电性，偏转方向不变9、如图所示，理想变压器原线圈接在()m sin u U t ωϕ=+的交流电源上，副线圈接三个阻值相同的电阻R ，不计电表内电阻影响．闭合开关S 后（ ）A. 电流表2A 的示数减小B. 电压表1V 的示数减小C. 电压表2V 的示数不变D. 电流表1A 的示数不变10、分子力F 随分子间距离r 的变化如图所示．将两分子从相距2r r =处释放，仅考虑这两个分于间的作用，下列说法正确的是（ ）A. 从2r r =到0r r =分子间引力、斥力都在减小B. 从2r r =到1r r =分子力的大小先减小后增大C. 从2r r =到0r r =分子势能先减小后增大D. 从2r r =到1r r =分子动能先增大后减小11、某同学利用图甲所示装置研究摩擦力的变化情况．实验台上固定一个力传感器，传感器用棉线拉住物块，物块放置在粗糙的长木板上．水平向左拉木板，传感器记录的F t -图像如图乙所示．下列说法正确的是（ ）A. 实验中必须让木板保持匀速运动B. 图乙中曲线就是摩擦力随时间的变化曲线C. 最大静摩擦力与滑动摩擦力之比约为10：7D. 只用图乙中数据可得出物块与木板间的动摩擦因数12、图甲表示某金属丝的电阻R 随摄氏温度t 变化的情况．把这段金属丝与电池、电流表串联起来（图乙），用这段金属丝做测温探头，把电流表的刻度改为相应的温度刻度，就得到了一个简易温度计．下列说法正确的是（ ）A. A t 应标在电流较大的刻度上，且温度与电流是线性关系B. A t 应标在电流较大的刻度上，且温度与电流是非线性关系C. B t 应标在电流较大的刻度上，且温度与电流是线性关系D. B t 应标在电流较大的刻度上，且温度与电流是非线性关系13、在同一竖直平面内，3个完全相同的小钢球（1号、2号、3号）悬挂于同一高度；静止时小球恰能接触且悬线平行，如图所示．在下列实验中，悬线始终保持绷紧状态，碰撞均为对心正碰．以下分析正确的是（ ）A. 将1号移至高度h 释放，碰撞后，观察到2号静止、3号摆至高度h ．若2号换成质量不同的小钢球，重复上述实验，3号仍能摆至高度hB. 将1、2号一起移至高度h 释放，碰撞后，观察到1号静止，2、3号一起摆至高度h ，释放后整个过程机械能和动量都守恒C. 将右侧涂胶的1号移至高度h 释放，1、2号碰撞后粘在一起，根据机械能守恒，3号仍能摆至高度hD. 将1号和右侧涂胶的2号一起移至高度h 释放，碰撞后，2、3号粘在一起向右运动，未能摆至高度h ，释放后整个过程机械能和动量都不守恒14、在无风的环境，某人在高处释放静止的篮球，篮球竖直下落；如果先让篮球以一定的角速度绕过球心的水平轴转动（如图）再释放，则篮球在向下掉落的过程中偏离竖直方向做曲线运动．其原因是，转动的篮球在运动过程中除受重力外，还受到空气施加的阻力1f 和偏转力2f ．这两个力与篮球速度v 的关系大致为：211f k v =，方向与篮球运动方向相反；22f k v =，方向与篮球运动方向垂直．下列说法正确的是（ ）A. 1k 、2k 是与篮球转动角速度无关的常量B. 篮球可回到原高度且角速度与释放时的角速度相同C. 人站得足够高，落地前篮球有可能向上运动D. 释放条件合适，篮球有可能在空中持续一段水平直线运动二、非选择题（本大题共6小题，共58分）15、在“探究加速度与物体受力、物体质量的关系”实验中，做如下探究：(1)为猜想加速度与质量的关系，可利用图1所示装置进行对比实验．两小车放在水平板上，前端通过钩码牵引，后端各系一条细线，用板擦把两条细线按在桌上，使小车静止．抬起板擦，小车同时运动，一段时间后按下板擦，小车同时停下．对比两小车的位移，可知加速度与质量大致成反比．关于实验条件，下列正确的是：______（选填选项前的字母）．A. 小车质量相同，钩码质量不同B. 小车质量不同，钩码质量相同C. 小车质量不同，钩码质量不同(2)某同学为了定量验证（1）中得到的初步关系，设计实验并得到小车加速度a与质量M 的7组实验数据，如下表所示．在图2所示的坐标纸上已经描好了6组数据点，请将余下的一组数据描在坐标纸上，并作出1aM图像______．(3)在探究加速度与力的关系实验之前，需要思考如何测“力”．请在图3中画出小车受力的示意图．为了简化“力”的测量，下列说法正确的是：______（选填选项前的字母）．A. 使小车沿倾角合适的斜面运动，小车受力可等效为只受绳的拉力B. 若斜面倾角过大，小车所受合力将小于绳的拉力C. 无论小车运动的加速度多大，砂和桶的重力都等于绳的拉力D. 让小车的运动趋近于匀速运动，砂和桶的重力才近似等于绳的拉力16、用图1所示的甲、乙两种方法测量某电源的电动势和内电阻（约为1Ω）．其中R为电阻箱，电流表的内电阻约为0.1Ω，电压表的内电阻约为3kΩ．【题文】利用图1中甲图实验电路测电源的电动势E和内电阻r，所测量的实际是图2中虚线框所示“等效电源”的电动势E'和内电阻r'．若电流表内电阻用A R表示，请你用E、r和R A表示出E'、r'，并简要说明理由______．(2)某同学利用图像分析甲、乙两种方法中由电表内电阻引起的实验误差．在图3中，实线是根据实验数据（图甲：U=IR，图乙：UIR=）描点作图得到的U-I图像；虚线是该电源的路端电压U随电流I变化的U-I图像（没有电表内电阻影响的理想情况）．在图3中，对应图甲电路分析的U -I 图像是：______；对应图乙电路分析的U -I 图像是：______．(3)综合上述分析，为了减小由电表内电阻引起的实验误差，本实验应选择图1中的______（填“甲”或“乙”）．17、无人机在距离水平地面高度h 处，以速度0v 水平匀速飞行并释放一包裹，不计空气阻力，重力加速度为g ．【题文】求包裹释放点到落地点的水平距离x ； 【题文】求包裹落地时的速度大小v ；【题文】以释放点为坐标原点，初速度方向为x 轴方向，竖直向下为y 轴方向，建立平面直角坐标系，写出该包裹运动的轨迹方程．18、如图甲所示，200N =匝的线圈（图中只画了2匝），电阻2Ωr =，其两端与一个48ΩR =的电阻相连，线圈内有指向纸内方向的磁场．线圈中的磁通量按图乙所示规律变化．【题文】判断通过电阻R 的电流方向； 【题文】求线圈产生的感应电动势E ； 【题文】求电阻R 两端的电压U ．19、如图甲所示，真空中有一长直细金属导线MN ，与导线同轴放置一半径为R 的金属圆柱面．假设导线沿径向均匀射出速率相同的电子，已知电子质量为m ，电荷量为e ．不考虑出射电子间的相互作用．【题文】可以用以下两种实验方案测量出射电子的初速度： a .在柱面和导线之间，只加恒定电压；b .在柱面内，只加与MN 平行的匀强磁场．当电压为0U 或磁感应强度为0B 时，刚好没有电子到达柱面．分别计算出射电子的初速度0v ．【题文】撤去柱面，沿柱面原位置放置一个弧长为a 、长度为b 的金属片，如图乙所示．在该金属片上检测到出射电子形成的电流为I ，电子流对该金属片的压强为p ．求单位长度导线单位时间内出射电子的总动能．20、某试验列车按照设定的直线运动模式，利用计算机控制制动装置，实现安全准确地进站停车．制动装置包括电气制动和机械制动两部分．图1所示为该列车在进站停车过程中设定的加速度大小a 车随速度v 的变化曲线．【题文】求列车速度从20m/s 降至3m/s 经过的时间t 及行进的距离x ．【题文】有关列车电气制动，可以借助图2模型来理解．图中水平平行金属导轨处于竖直方向的匀强磁场中，回路中的电阻阻值为R ，不计金属棒MN 及导轨的电阻．MN 沿导轨向右运动的过程，对应列车的电气制动过程，可假设MN棒运动的速度与列车的速度、棒的加速度与列车电气制动产生的加速度成正比．列车开始制动时，其速度和电气制动产生的加速度大小对应图1中的P点．论证电气制动产生的加速度大小随列车速度变化的关系，并在图1中画出图线．【题文】制动过程中，除机械制动和电气制动外，列车还会受到随车速减小而减小的空气阻力．分析说明列车从100m/s减到3m/s的过程中，在哪个速度附近所需机械制动最强?（注意：解题过程中需要用到、但题目没有给出的物理量，要在解题时做必要的说明）答案第1页，共13页参考答案1、【答案】C【分析】本题考查了干涉．【解答】A 选项：白光经过杨氏双缝得到彩色图样是光的干涉现象，故A 正确； B 选项：白光照射肥皂膜呈彩色图样是光的薄膜干涉现象，故B 错误；C 选项：白光经过三棱镜得到彩色图样，是光的折射，故C 正确；D 选项：白光照射水面油膜呈现彩色图样是光的薄膜干涉现象，故D 错误；故选C.2、【答案】C【分析】本题考查了氢原子光谱.【解答】A ．大量氢原子处于3n =能级跃迁到1n =最多可辐射出23C 3=种不同频率的光子，故A 错误；B ．根据能级图可知从3n =能级跃迁到1n =能级辐射的光子能量为113.6eV 1.51eV h ν从3n =能级跃迁到2n =能级辐射的光子能量为2 3.4eV 1.51eV h ν比较可知从3n =能级跃迁到1n =能级比跃迁到2n =能级辐射的光子频率高，故B 错误；C ．根据能级图可知从3n =能级跃迁到4n =能级，需要吸收的能量为1.51eV 0.85eV=0.66eV E故C 正确；D ．根据能级图可知氢原子处于3n =能级的能量为-1.51eV ，故要使其电离至少需要吸收1.51eV 的能量，故D 错误；选C ．3、【答案】A【分析】本题考查了电磁波．【解答】A ．因为5G 使用的电磁波频率比4G 高，根据E h ν=可知5G 使用的电磁波比4G 光子能量更大，故A 正确；B ．发生明显衍射的条件是障碍物（或孔）的尺寸可以跟波长相比，甚至比波长还小；因5G 使用的电磁波频率更高，即波长更短，故5G 越不容易发生明显衍射，故B 错误；C ．光在真空中的传播速度都是相同的；光在介质中的传播速度为c v n= 5G 的频率比4G 高，而频率越大折射率越大，光在介质中的传播速度越小，故C 错误； D ．因5G 使用的电磁波频率更高，根据cνλ=可知波长更短，故D 错误．选A ．4、【答案】C【分析】本题考查了理想气体状态方程．【解答】由图可知状态A 到状态B 是一个等压过程，根据A B A BV V T T = 因为V B ＞V A ，故T B ＞T A ；而状态B 到状态C 是一个等容过程，有C B B Cp p T T = 因为p B ＞p C ，故T B ＞T C ；对状态A 和C 有000332255A Cp V p V T T 可得T A =T C ；综上分析可知C 正确，ABD 错误；选C ．5、【答案】A【分析】本题考查了宇宙速度.【解答】A ．当发射速度大于第二宇宙速度时，探测器将脱离地球的引力在太阳系的范围内运动，火星在太阳系内，所以火星探测器的发射速度应大于第二宇宙速度，故A 正确；B ．第二宇宙速度是探测器脱离地球的引力到太阳系中的临界条件，当发射速度介于地球的第一和第二宇宙速度之间时，探测器将围绕地球运动，故B 错误；C ．万有引力提供向心力，则有212mv GMm R R=答案第3页，共13页解得第一宇宙速度为1v =所以火星的第一宇宙速度为=5v v =地地火 所以火星的第一宇宙速度小于地球的第一宇宙速度，故C 错误；D ．万有引力近似等于重力，则有2GMm mg R = 解得星表面的重力加速度()2210%2===550%GM g g g R 火地地火火 所以火星表面的重力加速度小于地球表面的重力加速度，故D 错误．选A ．6、【答案】B【分析】本题考查了简谐运动的图象．【解答】AB ．由图可知乙质点L 的振动情况，该时刻质点L 向y 轴正方向振动．根据上下坡法或者平移法可知，该横波沿x 轴正方向传播，质点N 该时刻向y 轴负方向运动，故A 错误，故B 正确；C ．质点L 只在平衡位置附近y 轴方向上下振动，波传播时，质点不会沿x 轴正方向移动，故C 错误；D ．该时刻质点K 与M 的速度为零，质点K 加速度为-y 方向，质点M 加速度为+y 方向，故D 错误．选B ．7、【答案】B【分析】本题考查了点电荷的等势面、等势面与电场的关系.【解答】A ．正电荷和负电荷周围的等势面都为一组同心球壳，该点电荷不一定为正电荷，故A 错误；B ．相邻等势面间电势差相等，P 点附近的等差等势面更加密集，故P 点的场强一定比Q 点的场强大，故B 正确；C ．正电荷和负电荷周围的等势面都为一组同心球壳，若为正点电荷，则P 点电势一定比Q 点电势高，故C 错误；D ．从等势面的情况无法判断该点电荷为正点电荷还是负点电荷，无法判断P 点电势与Q 点电势的高低，就无法判断正检验电荷在P 点和在Q 点的电势能的大小，故D 错误． 选B ．8、【答案】B【分析】本题考查了环形电流和通电螺线管周围的磁场.【解答】A 选项，B 选项：橡胶圆盘上带有电荷，当其绕轴高速旋转后会产生等效电流，电流周围会产生磁场，使得小磁针发生偏转，故A 错误，故B 正确；C 选项，D 选项：仅改变圆盘的转动方向或改变圆盘所带电性，则等效电流方向会改变，即圆盘周围的磁场方向会发生变化，所以小磁针的偏转方向会改变，故CD 错误； 故选B ．9、【答案】A【分析】本题考查了电路的动态变化分析.【解答】开关S 闭合时，副线圈总的电阻减小，由于变压器的匝数比和输入的电压都不变，所以输出的电压也不变，即V 1示数不变，但因副线圈的总电阻减小，则副线圈的总电流增大，则原线圈的电流增大，故A 1的示数变大；由于副线圈的电流增大，故串联在副线圈的电阻R 两端的电压增大，而副线圈的总电压不变，所以副线圈并联部分的电压减小，即2V 的示数减小，故电流表2A 的示数减小，故A 正确，BCD 错误． 选A ．10、【答案】D【分析】根据分子间的作用力分析即可.【解答】A ．从2r r =到0r r =分子间引力、斥力都在增加，但斥力增加得更快，故A 错误；B ．由图可知，在0r r =时分子力为零，故从2r r =到1r r =分子力的大小先增大后减小再增大，故B 错误；C ．分子势能在0r r =时分子势能最小，故从2r r =到0r r =分子势能一直减小，故C 错误；D ．从2r r =到1r r =分子势能先减小后增大，故分子动能先增大后减小，故D 正确． 选D ．11、【答案】C【分析】本题考查了滑动摩擦力.答案第5页，共13页【解答】AB ．为了能研究摩擦力随时间的变化曲线，故物块一直要处于静止状态，则向左的摩擦力一直与向右轻绳的拉力平衡，图乙是向右轻绳的拉力随时间变化曲线，故图乙也可以反映摩擦力随时间变化的曲线，由图可乙知向右轻绳的拉力先增大后减小，最后趋于不变，故物块先受静摩擦力作用后受滑动摩擦力作用，所以不需要让木板保持匀速运动，故AB 错误；C ．由图可知，最大静摩擦力约为10N ，滑动摩擦力约为7N ，故最大静摩擦力与滑动摩擦力之比约为10：7，故C 正确；D ．根据f N F F μ=，N F mg =可知，由于不知道物块的重力，故无法求物块与木板间的动摩擦因数，故D 错误． 选C ．12、【答案】B【分析】本题考查了欧姆定律.【解答】由甲图可知，A t 点对应的电阻阻值较小，由闭合电路欧姆定律知对应电路中的电流较大，故A t 应标在电流较大的刻度上；而B t 点对应的电阻阻值较大，由闭合电路欧姆定律知对应电路中的电流较小，故B t 应标在电流较小的刻度上；由图甲得 0R R kt =+其中0R 为图线的纵截距，由闭合电路欧姆定律得g E I R R r=++ 联立解得0R Rg r E t kI k++=- 可知t 与I 是非线性关系，故B 正确，ACD 错误．选B ．13、【答案】D【分析】本题考查了机械能守恒定律、动量守恒定律.【解答】A ．1号球与质量不同的2号球相碰撞后，1号球速度不为零，则2号球获得的动能小于1号球撞2号球前瞬间的动能，所以2号球与3号球相碰撞后，3号球获得的动能也小于1号球撞2号球前瞬间的动能，则3号不可能摆至高度h ，故A 错误； B ．1、2号球释放后，三小球之间的碰撞为弹性碰撞，且三小球组成的系统只有重力做功，所以系统的机械能守恒，但整个过程中，系统所受合外力不为零，所以系统动量不守恒，故B 错误；C ．1、2号碰撞后粘在一起，为完全非弹性碰撞，碰撞过程有机械能损失，所以1、2号球再与3号球相碰后，3号球获得的动能不足以使其摆至高度h ，故C 错误；D ．碰撞后，2、3号粘在一起，为完全非弹性碰撞，碰撞过程有机械能损失，且整个过程中，系统所受合外力不为零，所以系统的机械能和动量都不守恒，故D 正确． 选D ．14、【答案】C【分析】本题考查了物体的受力分析.【解答】A ．篮球未转动时，篮球竖直下落，没有受到偏转力2f 的作用，而篮球转动时，将受到偏转力2f 的作用，所以偏转力22f k v 中的2k 与篮球转动角速度有关，故A 错误；B ．空气阻力一直对篮球做负功，篮球的机械能将减小，篮球的角速度也将减小，所以篮球没有足够的能量回到原高度，故B 错误；C ．篮球下落过程中，其受力情况如下图所示篮球下落过程中，由受力分析可知，随着速度不断增大，篮球受到1f 和2f 的合力沿竖直方向的分力可能比重力大，可使篮球竖直方向的分速度减小为零或变成竖直向上，所以篮球可能向上运动，故C 正确；D ．如果篮球的速度变成水平方向，则空气阻力的作用会使篮球速度减小，则篮球受到的偏转力2f 将变小，不能保持2f 与重力持续等大反向，所以不可能在空中持续一段水平直线运动，故D 错误．选C ．15、(1)【答案】B【分析】三个变量，探究其中两个变量之间的关系，需要用到控制变量法【解答】[1]为了探究加速度与质量的关系，必须控制小车所受拉力相同，而让小车的质答案第7页，共13页量不同，所以钩码质量相同，故B 正确．(2)【答案】【分析】结合表中的数据在坐标系中描点连线即可【解答】[2]数据描点和1a M-图像如图所示(3)【答案】A【分析】当m<<M ，物体加速度很小，拉力近似等于重物的重力.【解答】[3]A ．使小车沿倾角合适的斜面运动，小车所受重力沿斜面的分力刚好等于小车所受的摩擦力，则小车受力可等效为只受绳的拉力，故A 正确；B ．若斜面倾角过大，重力沿斜面的分力大于摩擦力，小车所受合力将大于绳的拉力，不利于简化“力”的测量，故B 错误；C ．由牛顿第二定律可知，无论小车运动的加速度多大，砂和桶的重力都大于绳的拉力，故C 错误；D ．当小车的质量远大于砂和桶的质量时，砂和桶的重力近似等于绳的拉力，故D 错误． 选A ．16、(1)【答案】E E '=，A r R +，理由见解答【分析】本题考查了测量电源电动势和内阻【解答】[1]将电源和电流表视为等效电源，电源电动势是电源本身具有的属性，电流表不具有产生电动势的本领，所以等效电源的电动势仍然为E E '=而电流表的内阻和电动势的内阻作为等效电源的内阻，即A r r R '=+(2)【答案】C A【分析】本题考查了测量电源电动势和内阻【解答】[2]对甲图，考虑电表内阻时，根据闭合电路欧姆定律得A ()E U Ir U I r R =+=++路内变形得A ()U r R I E =-++直接通过实验获得数据，可得U rI E =-+图像与纵轴截距均为电源电动势E ，虚线对应的斜率大小为r ，实线对应的斜率大小为A ()r R +，所以对应图甲电路分析的U I -图像是C ；[3]对乙图，考虑电表内阻时（即虚线对应的真实情况），根据闭合电路欧姆定律得 V V()U r E U Ir U I r U Ir U R R =+=++=++路内 变形得 V V V V R r R U I E R r R r=-+++ 直接通过实验获得数据，可得U rI E =-+虚线对应的斜率大小为r ，实线对应的斜率大小为V V R r r R r<+，虚线对应的纵轴截距为E ，实线对应的纵轴截距为V V R E E R r <+；两图线在0U =时，对应的短路电流均为E I r=短，所以对应图乙电路分析的U I -图像是A ． (3)【答案】乙【分析】本题考查了测量电源电动势和内阻【解答】[4]图甲虽然测量的电源电动势准确，但电流表分压较为明显，所以内阻测量的误差很大；图乙虽然电动势和内阻测量均偏小，但是电压表内阻很大，分流不明显，所答案第9页，共13页以电动势和内阻的测量误差较小，所以选择图乙可以减小由电表内电阻引起的实验误差．17、(1)【答案】v 【分析】本题考查了平抛运动【解答】包裹脱离无人机后做平抛运动，在竖直方向做自由落体运动，则212h gt = 解得t =水平方向上做匀速直线运动，所以水平距离为0x v t v == (2)【分析】本题考查了平抛运动【解答】包裹落地时，竖直方向速度为y v gt == 落地时速度为v ==(3)【答案】2202g y x v = 【分析】本题考查了平抛运动【解答】包裹做平抛运动，分解位移0x v t ='212y gt =' 两式消去时间得包裹的轨迹方程为2202g y x v = 18、(1)【答案】a b →；【分析】本题考查了楞次定律【解答】根据图像可知，线圈中垂直于纸面向里的磁场增大，为了阻碍线圈中磁通量的增大，根据楞次定律可知线圈中感应电流产生的磁场垂直于纸面向外，根据安培定则可知线圈中的感应电流为逆时针方向，所通过电阻R 的电流方向为a b →．(2)【答案】10V ；【分析】本题考查了法拉第感应定律【解答】根据法拉第电磁感应定律0.0150.010200V 10V 0.10E N t ∆Φ-==⨯=∆ (3)【答案】9.6V【分析】本题考查了欧姆定律【解答】电阻R 两端的电压为路端电压，根据分压规律可知4810V 9.6V 482R U E R r ==⨯=++ 19、(1)02B qR m ； 【分析】本题考查了动能定理、带电粒子在匀强电场中的直线运动【解答】a .在柱面和导线之间，只加恒定电压0U ，粒子刚好没有电子到达柱面，此时速度为零，根据动能定理有20012eU mv -=- 解得0v =b .在柱面内，只加与MN 平行的匀强磁场，磁感应强度为0B 时，刚好没有电子到达柱面，设粒子的偏转半径为r ，根据几何关系有2r R =根据洛伦兹力提供向心力，则有2000v B qv m r= 解得。
