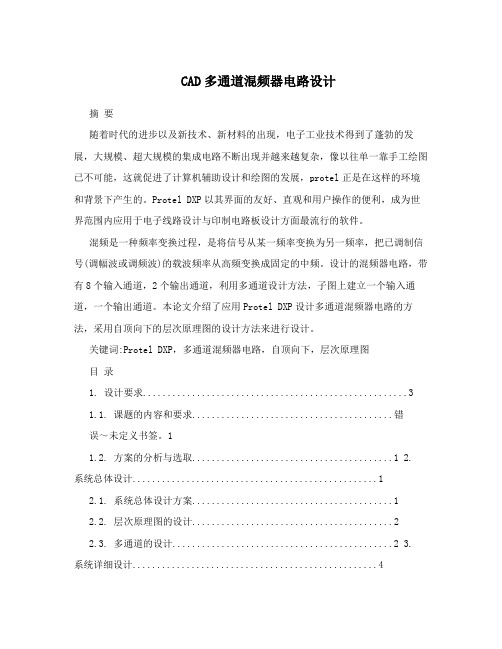

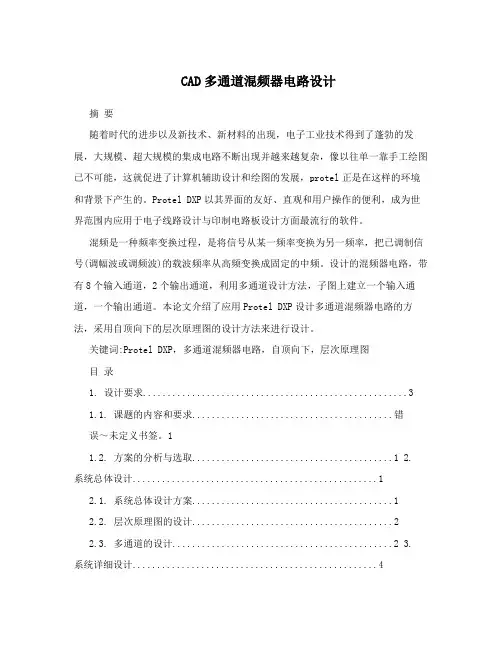

CAD多通道混频器电路设计摘要随着时代的进步以及新技术、新材料的出现，电子工业技术得到了蓬勃的发展，大规模、超大规模的集成电路不断出现并越来越复杂，像以往单一靠手工绘图已不可能，这就促进了计算机辅助设计和绘图的发展，protel正是在这样的环境和背景下产生的。
Protel DXP以其界面的友好、直观和用户操作的便利，成为世界范围内应用于电子线路设计与印制电路板设计方面最流行的软件。
混频是一种频率变换过程，是将信号从某一频率变换为另一频率，把已调制信号(调幅波或调频波)的载波频率从高频变换成固定的中频。
设计的混频器电路，带有8个输入通道，2个输出通道，利用多通道设计方法，子图上建立一个输入通道，一个输出通道。
本论文介绍了应用Protel DXP设计多通道混频器电路的方法，采用自顶向下的层次原理图的设计方法来进行设计。
关键词:Protel DXP，多通道混频器电路，自顶向下，层次原理图目录1. 设计要求 (3)1.1. 课题的内容和要求.........................................错误～未定义书签。
11.2. 方案的分析与选取.........................................1 2. 系统总体设计.. (1)2.1. 系统总体设计方案 (1)2.2. 层次原理图的设计 (2)2.3. 多通道的设计.............................................2 3. 系统详细设计.. (4)3.1. 原理图总图 (4)3.2. 子图模块的设计 (5)3.2.1. 电源电路系统模块的设计 (5)3.2.2. 接收器电路系统模块的设计 (6)3.2.3. 信号输入信道系统模块的设计 (6)3.2.4. 信号输出信道与LED电平指示系统模块的设计 (7)3.2.5. 监控器电路系统模块的设计 (7)3.2.6. 混频器电路系统模块的设计 (8)3.2.7. 带通滤波器电路系统模块的设计 (8)3.3. 报表生成 (9)3.3.1.网络表文件 (9)3.3.2 原理图报表(元器件清单) (9)3.4. 印刷电路板的绘制 (24)3.4.1 电路板的规划 (24)3.4.2 使用设计同步器向PCB传递设计信息 (24)3.4.3 元件的自动布局及手工调整 (24)3.4.4 元件的自动布线 (24)3.4.4.1 多通道在PCB的布线 (24)3.4.5 元件标注及边框的调整 (26)3.4.6 覆铜 (28)3.4.7 建立项目元件库 (28)4. 主要问题及解决办法 (28)5. 收获与体会 (28)6. 参考文献 (29)1. 设计要求1.1. 课题的内容和要求混频是一种频率变换过程，是将信号从某一频率变换为另一频率，把已调制信号(调幅波或调频波)的载波频率从高频变换成固定的中频。
数电模电课设,沈阳理工大学专用课程设计任务书目录1 数字电子设计部分 (1) 1.1 课程设计的目的 (1)1.2计数器设计的总体框图 (1)1.3计数器设计过程 (1)1.4序列信号检测器设计的总体框图 (6)1.5序列信号检测器的设计过程 (6)1.6 组合逻辑电路的设计要求 (10)1.7组合逻辑电路的设计过程 (10)1.8设计的仿真电路图 (11)1.9设计的芯片原理图 (13)1.10实验仪器 (14)1.11实验结论 (15)1.12参考文献 (15)2 模拟电子设计部分 (15)2.1 课程设计的目的与作用 (15)2.2 设计任务及所用multisim软件环境介绍 (15)2.3差分比例运算电路 (16)2.3.1 电路模型建立 (17)2.3.2理论分析及计算 (17)2.3.3仿真结果分析 (18)2.4单相桥式整流电路 ................................ 错误！未定义书签。
2.4.1电路模型建立 (18)2.4.2理论分析及计算 (19)2.4.3 仿真结果分析 (19)2.5 反相求和电路 (21)2.5.1 电路模型建立 (21)2.5.2 理论分析及计算 (22)2.5.3 仿真结果分析 (22)2.6电容滤波电路 (23)2.6.1 电路模型建立 (23)2.6.2 理论分析及计算 (23)2.6.3仿真结果分析 (24)2.7矩形波发生电路 (25)2.7.1电路模型建立 (26)2.7.2理论分析及计算 (26)2.7.3 仿真结果分析 (26)3 总结和体会 (28)参考文献 (28)1 数字电子设计部分1.1 课程设计的目的1.加深对教材的理解和思考，并通过实验设计、验证正是理论的正确性。
2.学习自行设计一定难度并有用途的计数器、加法器、寄存器等。
3.检测自己的数字电子技术掌握能力。
1.2设计的总体框图下图为同步二进制加法计数器示意框图图1.2.11.3设计过程十四进制同步减法计数器，无效态为：0001，0010①根据题意可画出该计数器状态图：1111→1110→1101→1100→1011→1010 →1001←0011←0100←0101←0110←0111←1000图1.3.1②选择触发器，求时钟方程，画出卡诺图。

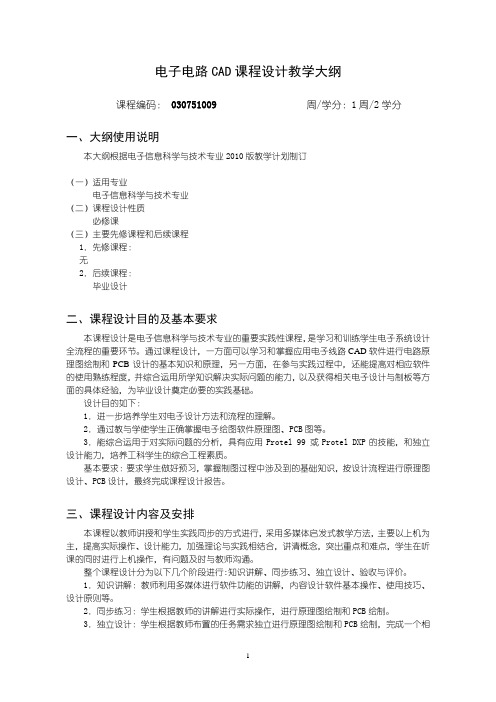

电子电路CAD课程设计教学大纲课程编码： 030751009 周/学分：1周/2学分一、大纲使用说明本大纲根据电子信息科学与技术专业2010版教学计划制订（一）适用专业电子信息科学与技术专业（二）课程设计性质必修课（三）主要先修课程和后续课程1．先修课程：无2．后续课程：毕业设计二、课程设计目的及基本要求本课程设计是电子信息科学与技术专业的重要实践性课程，是学习和训练学生电子系统设计全流程的重要环节。
通过课程设计，一方面可以学习和掌握应用电子线路CAD软件进行电路原理图绘制和PCB设计的基本知识和原理，另一方面，在参与实践过程中，还能提高对相应软件的使用熟练程度，并综合运用所学知识解决实际问题的能力，以及获得相关电子设计与制板等方面的具体经验，为毕业设计奠定必要的实践基础。
设计目的如下：1．进一步培养学生对电子设计方法和流程的理解。
2．通过教与学使学生正确掌握电子绘图软件原理图、PCB图等。
3．能综合运用于对实际问题的分析，具有应用Protel 99 或Protel DXP的技能，和独立设计能力，培养工科学生的综合工程素质。
基本要求：要求学生做好预习，掌握制图过程中涉及到的基础知识，按设计流程进行原理图设计、PCB设计，最终完成课程设计报告。
三、课程设计内容及安排本课程以教师讲授和学生实践同步的方式进行，采用多媒体启发式教学方法，主要以上机为主，提高实际操作、设计能力，加强理论与实践相结合，讲清概念，突出重点和难点，学生在听课的同时进行上机操作，有问题及时与教师沟通。
整个课程设计分为以下几个阶段进行:知识讲解、同步练习、独立设计、验收与评价。
1．知识讲解：教师利用多媒体进行软件功能的讲解，内容设计软件基本操作、使用技巧、设计原则等。
2．同步练习：学生根据教师的讲解进行实际操作，进行原理图绘制和PCB绘制。
3．独立设计：学生根据教师布置的任务需求独立进行原理图绘制和PCB绘制，完成一个相对独立的电子系统的设计的原理图和PCB的绘制。
protel电路设计实训报告
本次实训中我们学习了如何使用protel软件进行电路设计。
在实验过程中，我们完成了两个具体的电路设计实验：简单电路设计实验和数字电路设计实验。
首先是简单电路设计实验。
在该实验中，我们设计了一个简单的RC低通滤波器电路以及一个LED闪烁电路。
在设计电路时，我们首先确定了所需的元件以及其参数，例如电容和电阻的值等。
然后使用protel软件进行电路图和PCB图的绘制和布局。
在布局时，我们需要考虑电路元件的尺寸、接线方式、焊盘大小等因素。
在绘制完成后，我们使用protel 进行仿真和调试，最终成功地完成了两个电路的设计。
总结来说，protel电路设计软件是一款非常实用的工具。
通过该软件，我们可以快速地绘制电路图和PCB图、对电路进行仿真和调试，为电路设计和制作提供了极大的便利，从而提高了我们的工作效率。
同时，在实践中，我们也深刻体会到了电路设计中需要考虑的一系列因素，例如元件参数、布局方式、稳定性等因素，这对我们今后的工作也具有很大的启示意义。

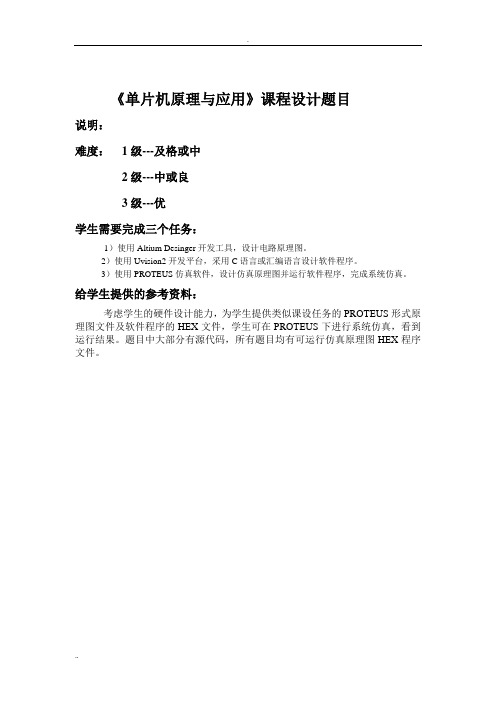

.《单片机原理与应用》课程设计题目说明：难度：1级---及格或中2级---中或良3级---优学生需要完成三个任务：1）使用Altium Desinger开发工具，设计电路原理图。
2）使用Uvision2开发平台，采用C语言或汇编语言设计软件程序。
3）使用PROTEUS仿真软件，设计仿真原理图并运行软件程序，完成系统仿真。
给学生提供的参考资料：考虑学生的硬件设计能力，为学生提供类似课设任务的PROTEUS形式原理图文件及软件程序的HEX文件，学生可在PROTEUS下进行系统仿真，看到运行结果。
题目中大部分有源代码，所有题目均有可运行仿真原理图HEX程序文件。
目录一．点阵式液晶上滚屏设计（2级） (3)二．点阵式液晶下滚屏设计（2级） (4)三．数字式直流电压表设计（2级） (5)四．直流电机电压调速器设计（1级） (6)五．数字式测温仪（3级） (7)六．字符液晶显示装置设计（2级） (8)八．频率测量仪设计（1级） (9)十．电梯楼层显示器设计（3级） (10)十一．电子密码锁设计（3级无代码） (11)十二．数字式压力测试仪设计（3级） (12)十三．音乐播放器设计（1，2级） (13)十四．电子时钟显示设计（2级） (14)十五．电子日历时钟设计（2级） (15)16、键盘与显示模块设计（1级） (16)17、8255扩展接口设计（1级） (17)18、外部中断应用设计（1级） (18)19、温度测量与串行口输出设计（3级） (19)20、波形发生器设计（1级或2级） (20)21、甲机通过串口控制乙机LED灯设计（2级） (21)22、甲乙两机串口双向通信设计（3级） (22)要求：利用51单片机+12864点阵液晶显示器设计汉字滚屏(上滚)系统,滚动周期小于5秒。
完成以下设计环节：1）使用Altium Desinger开发工具，设计电路原理图。
2）使用Uvision2开发平台，采用C语言或汇编语言设计软件程序。
PROTEL课程设计任务书一一、课程设计题目：PROTEL应用实践—-简单的单片机开发系统设计二、课程设计的目的让学生掌握用PROTEL软件画电子线路原理图、设计印制版电路图的知识。
三、初始条件利用PROTEL软件画出老师提供的（或者自己确定的）电子线路原理图，并设计出印制版电路图.四、要求完成的主要任务1、用PROTEL软件画出原理图并打印。
2、生成原理图网络表并打印.3、生成原理图元件表并打印。
目录摘要 (1)1。
Altium Designer 概述 (2)2。
总体设计 (3)2。
1 制作元件库 (3)2。
1。
1原理图元件库制作 (3)2.1.2 封装库制作 (4)2。
2 绘制原理图 (4)2。
3 绘制PCB (5)3.课设总结 (6)参考文献 (7)附录（报表文件） (8)附件1 原理图 (8)附件2 网络表 (8)附件3 元件表 (10)附件4 元件库报告 (11)附件5 布线图 (18)附件6 铺铜 (19)附件7 3D图 (20)附件8 (21)摘要本课程设计结合单片机简单的外围电路出发，作为初学PCB设计，详细介绍了Altium Designr的实用功能,。
全面介绍了Altium Designer的界面、基本组成及使用环境等,并详细讲解了电路原理图的绘制、元件设计、印制电路板图的基本知识、印制电路板图设计方法及操作步骤等，具体实践了电路从电路原理图设计到印制电路板图输出的整个过程,并完成课程设计的全部任务.关键字:Altium Designer 电路原理图设计 PCB设计单片机外围电路1.Altium Designer 概述Altium Designer 是Altium澳大利亚公司推出的一个全32位的电路板设计软件。
该软件功能强大，人机界面友好，易学易用,使用该软件的设计者可以容易地设计出电路原理图和画出元件设计电路板图.而且由于其高度的集成性与扩展性,一经推出，立即为广大用户所接受，很快就成为世界PC平台上最流行的电子设计自动化软件，并成为新一代电气原理图工业标准. Altium Designer主要有两大部分组成,每一部分个有几个模块，第一部分是电路设计部分,主要有:原理设计系统，包括用于设计原理图的原理图编辑器Sch，用于修改和生成原理图元件的原件编辑器，以及各种报表的生成器Schlib.印刷电路板设计系统，包括用于设计电路板的电路板编辑器PCB以及用于修改，生成元件封装的元件封装编辑器PCBLib.第二部分是电路仿真与可编程逻辑器件设计。
《Protel软件训练》课程设计要求一、课程设计内容及要求1.绘制具有一定规模、一定复杂程度的电路原理图*.sch（自选）。
可以涉及模拟、数字、高频、单片机等等电路。
2.绘制电路原理图相应的双面印刷版图*.pcb附注：1.每个同学必须完成上述1、2两个基本任务，3为选作内容（完成仿真，从优评分）。
2.电原理图的规模、复杂度：规模越大、越复杂，分数越高。
电路选择不可过分简单，元件种类（包括电源和信号源）少于5种；或者元件个数少于20个将导致不及格。
3.制图结果的美观性，可读性：制图越美观、可读性越好，分数越高。
4.实习报告的质量：报告要写得条理清楚、图文并茂，体现制图和仿真分析（包括必要的计算）的过程。
二、《Protel软件训练》报告要求1．任务书2．摘要3．目录4．正文1）使用protel制作电原理图2）使用protel制作PCB图3）使用protel进行电路仿真设计（选做）5．参考文献请仔细参看附录中的报告格式，出现低级错误一律打回重做！抄袭一律不及格——即使没有互为抄袭，但是抄袭自同一来源（比如网上）均系抄袭！三、报告提交日期20周答辩同时提交报告。
四、课程设计题目举例1.功率放大器。
2.充电器稳压电源3.数模混合电路4.小功率调频发射机5.单版机最小系统。
6.彩灯控制电路7.函数信号发生器设计8.扩音机与电唱机的拾音电路9.自然风电扇控制电路10.自动亮灭电视灯11.低噪声放大电路12.调制电路13.汽车尾灯显示控制电路14.365倒计时电路15.变容二极管调频16.双路防盗报警器17.振幅调制与解调实验电路18.充电器的设计。
19.相位鉴频器20.低频功率放大器。
21.光耦输入板22.模拟乘法器调幅电路23.集成运放与晶体管组成的运放24.混频器设计25.直流稳压电源的设计。
26.音响放大器设计选题要求：根据个人兴趣选择题目及电路图，可以选做上述的题目也可自己另外选题，每个同学的题目不能与其他同学相同，选好后请报到班长处备案，超过2人选同一题目，请按照在班长处备案的先后顺序自行商议无效资格。
成绩：Protel电路设计课程设计报告课程Prote课程设计专业电子信息工程技术学号指导教师机械与电子信息工程学部一课程设计目的1 熟悉Protel DXP的基本操作。
2 学会利用Protel DXP进行电路设计与制版。
3 通过实习，能在Protel DXP平台中设计模拟电路和数字电路，并能设计成单面版和双面版。
二课程设计任务设计任务一：设计一个存储器,要求绘制出电路原理图.设计步骤：1、新建项目file/new/pcb project2、新建原理图文件file/new/schematic3、设置图纸参数design/options4、修改元件库里的元件5、放置元器件library /search6、绘制总线place/bus7、放置总线分支place/bus entry8、放置网络标号place/net labor9、绘制其他导线，放置电源和地10、放置端口place/port设计结果：设计任务二：利用自上而下的层次图设计方法,设计一个洗衣机控制电路设计步骤：1、新建项目file/new/pcb project2、新建原理图文件file/new/schematic3、绘制层次原理总图place/sheet symbol4、绘制子图：desgin/creat sheet from symbol1）复位、晶振电路2）cpu子图3）显示子图4）控制子图4、连线place wiring5、编译项目 compile pcb project设计结果：洗衣机控制总图复位、晶振电路Cpu子图显示电路控制电路设计任务三：设计一个循环彩灯控制电路,并设计其PCB板.设计步骤：1)新建项目 file/new/pcb project2)新建原理图文件file/new/schematic3)设置图纸参数design/options4)放置元器件library/search5)修改元件库里的元件6)放置元器件library /search7)绘制总线place/bus8)放置总线分支place/bus entry9)放置网络标号place/net labor10)绘制其他导线，放置电源和地11)编译项目compile pcb project然后找错修改12)创建pcb文件file/new/pcb13)电路板参数修改design options/board options14)分别在机械层mechanical和禁止布线层keep-out layer画线placewring15)加载网络表及元器件design/import changes from循环控制彩灯16)自动布局tools、auto placement/auto placer17)手动布局18)自动布线auto route/all19)保存文件设计结果：设计任务四：设计一个单片机）控制系统电路, 要求能实现跑马灯或键盘控制功能。

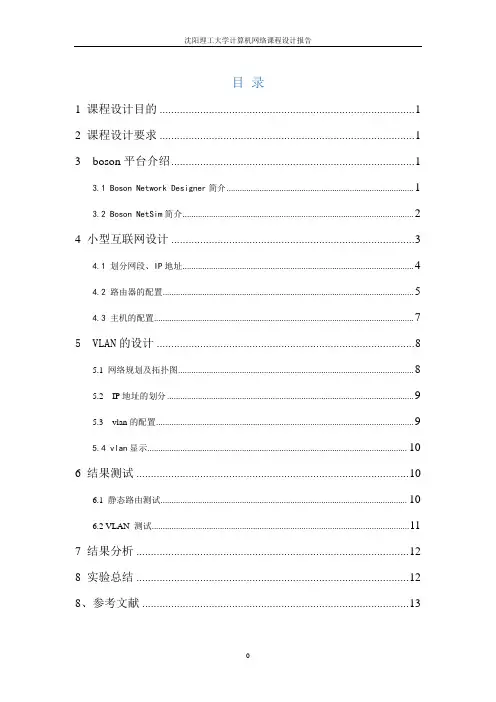

目录1 课程设计目的 (1)2 课程设计要求 (1)3 boson平台介绍 (1)3.1 Boson Network Designer简介 (1)3.2 Boson NetSim简介 (2)4 小型互联网设计 (3)4.1 划分网段、IP地址 (4)4.2 路由器的配置 (5)4.3 主机的配置 (7)5 VLAN的设计 (8)5.1 网络规划及拓扑图 (8)5.2 IP地址的划分 (9)5.3 vlan的配置 (9)5.4 vlan显示 (10)6 结果测试 (10)6.1 静态路由测试 (10)6.2 VLAN 测试 (11)7 结果分析 (12)8 实验总结 (12)8、参考文献 (13)嘉华小区网络方案设计和实现1 课程设计目的1.加深对计算机网络基本理论知识的理解；2.根据用户需求，掌握小型互连网的设计方法；3.熟练掌握CISCO路由器、交换机及PC及机的基本配置命令；4.掌握基本小型互连网的结构及其在模式识别中的应用。
2 课程设计要求1.查阅资料，根据用户需求，掌握小型互连网的设计方法；2.熟练掌握CISCO路由器、交换机及PC及机的基本配置命令；3.用掌握的CISCO基本配置命令调试通整个网络。
WAN 的路由选择：静态路由；4.VLAN拓扑图以及设置3 boson平台介绍3.1 Boson Network Designer简介Boson Network Designer 是用户用来绘制自己定制的实验网络拓扑图的工具。
它的主界面分为菜单栏、设备连接列表、设备连接信息和绘图区四个部分。
下面介绍一下各个部分的主要功能。
平台图如下所示:（1）菜单栏“File”菜单主要完成拓扑图文件的新建、打开、保存、另存、打印等操作，拓扑图文件的扩展名为“.top”。
其中“Load NetMap into the Simulator”菜单项用来将拓扑图装入实验模拟器，如果此时Boson NetSim程序已经打开，则拓扑图自动装入，否则Boson NetSim启动时再装入。

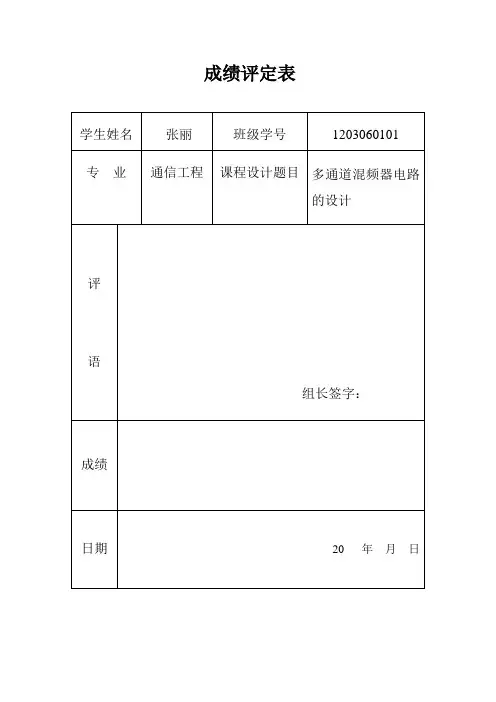

成绩评定表学生姓名张丽班级学号1203060101专业通信工程课程设计题目多通道混频器电路的设计评语组长签字：成绩日期20 年月日课程设计任务书学院信息科学与工程学院专业通信工程学生姓名张丽班级学号1203060101课程设计题目多通道混频器电路的设计实践教学要求与任务1. 认真完成protel软件学习，熟练掌握基本操作。
