福州市华伦中学物理电功率(篇)(Word版 含解析)

福州市华伦中学物理电流和电路（篇）（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．归纳式探究——研究电子在电场中的偏转：如图1，给两块等大、正对、靠近的平行金属加上电压，两板之间就有了电场。

若将电子沿着平行于两板的中线方向入射到电场中，电子就会发生偏转。

若两板间距为d，板长为L，所加的电压为U，电子入射初速度为v0，离开电场时偏移的距离为y，则经研究得到如下数据：次数d/m L/m U/V v0/（m·s-1）y/m14×10-20.2401×107 3.6×10-228×10-20.2401×107 1.8×10-234×10-20.1401×1070.9×10-248×10-20.21601×1077.2×10-258×10-20.22402×107 2.7×10-2(1)y＝k__________，其中k＝_________（填上数值和单位）。

本实验在探究影响电子离开电场时偏移的距离时，运用了_________法；(2)相同情况下，电子的入射速度越大，偏移距离越________。

它们间的关系可以用图像2中的图线________表示；(3)现有两块平行相对的长度为5cm，间距为1cm的金属板，为了让初始速度为3×107m/s 的电子从一端沿两板间中线方向入射后，刚好能从另一端的金属板边缘处射出，需要加_____V的电压。

【答案】220UL dv ()1022910m /V s ⨯⋅ 控制变量 小 b 200【解析】 【分析】 【详解】(1)[1]分析表中数据可知，1与2相比L 、U 、0v 均相同，而d 增大一倍，y 减小为原来的12，可知y 与d 成反比；同理，1与3相比，y 与2L 成正比；2与4相比，y 与U 成正比；将第2次实验电压U 增大至6倍，则y 增大至6倍，此时240V U =210.810m y -=⨯将此时的数据与第5次实验相比，y 与20v 成反比，综上所述可得220UL y k dv =[2]将表格中第3次数据（其他组数据也可）代入220UL y k dv =计算可得 ()1022910m /V s k =⨯⋅[3]本实验在探究影响电子离开电场时偏移的距离时，运用了控制变量法。

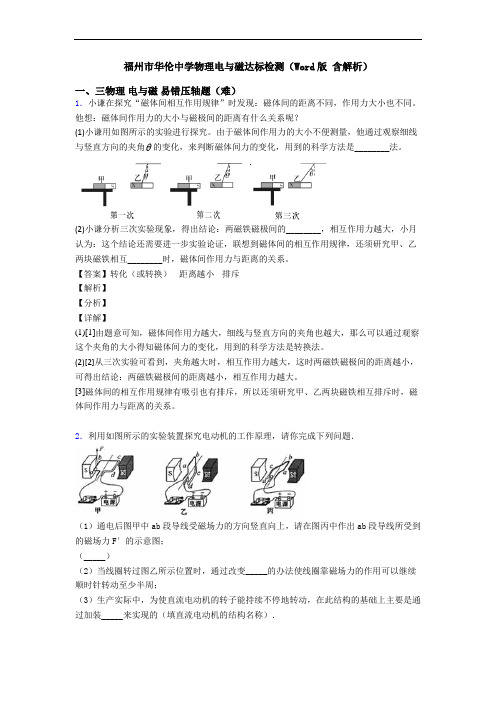

福州市华伦中学物理电与磁达标检测（Word版含解析）一、三物理电与磁易错压轴题（难）1．小谦在探究“磁体间相互作用规律”时发现：磁体间的距离不同，作用力大小也不同。

他想：磁体间作用力的大小与磁极间的距离有什么关系呢？(1)小谦用如图所示的实验进行探究。

由于磁体间作用力的大小不便测量，他通过观察细线与竖直方向的夹角 的变化，来判断磁体间力的变化，用到的科学方法是________法。

(2)小谦分析三次实验现象，得出结论：两磁铁磁极间的________，相互作用力越大，小月认为：这个结论还需要进一步实验论证，联想到磁体间的相互作用规律，还须研究甲、乙两块磁铁相互________时，磁体间作用力与距离的关系。

【答案】转化（或转换）距离越小排斥【解析】【分析】【详解】(1)[1]由题意可知，磁体间作用力越大，细线与竖直方向的夹角也越大，那么可以通过观察这个夹角的大小得知磁体间力的变化，用到的科学方法是转换法。

(2)[2]从三次实验可看到，夹角越大时，相互作用力越大，这时两磁铁磁极间的距离越小，可得出结论：两磁铁磁极间的距离越小，相互作用力越大。

[3]磁体间的相互作用规律有吸引也有排斥，所以还须研究甲、乙两块磁铁相互排斥时，磁体间作用力与距离的关系。

2．利用如图所示的实验装置探究电动机的工作原理，请你完成下列问题．（1）通电后图甲中ab段导线受磁场力的方向竖直向上，请在图丙中作出ab段导线所受到的磁场力F′的示意图；（_____）（2）当线圈转过图乙所示位置时，通过改变_____的办法使线圈靠磁场力的作用可以继续顺时针转动至少半周；（3）生产实际中，为使直流电动机的转子能持续不停地转动，在此结构的基础上主要是通过加装_____来实现的（填直流电动机的结构名称）．【答案】电流方向换向器【解析】【分析】电动机的原理是：通电导线在磁场中受力的作用，其所受力的方向与电流的方向和磁场的方向有关，即只要改变一个量，其所受力的方向就会改变一次；直流电动机工作时，为了让线圈持续的转动下去，即是通过换向器在平衡位置及时的改变线圈中的电流的方向，即改变线圈所受力的反向，使线圈持续的转动下去．【详解】（1）由于电流从电源的正极出发，故此时图1中ab的电流方向是由a到b；在图丙中，由于电流的方向和磁场的方向均没有改变，故此时线圈所受力的方向仍不变，即力的方向仍是向上的，如图所示：（2）据图乙能看出，再向下转动，磁场力会阻碍线圈运动，故此时必须改变线圈中的受力方向，所以可以通过改变线圈中的电流方向使得线圈持续顺时针转动至少半圈；（3）直流电动机的线圈可以持续转动，是因为它加装了换向器，换向器能在线圈刚转过平衡位置时，自动改变线圈中的电流方向．3．李明用天然磁石仿制图甲所示的勺状的指南针﹣﹣司南．（1）他用的材料是图乙所示的天然磁石，该磁石的D端为________（选填“北极”或“南极”）．（2）他用该磁石的D端磨成勺柄，打磨成勺状指南针（即“司南”），再用细线将其悬挂，如图丙所示，司南静止时，勺柄指向地球的________（3）将该司南悬挂在电磁铁正上方，闭合开关S，司南静止时的指向如图丁所示，则电磁铁左端是_____（选填“北极”或“南极”）极，则电源M端是________（选填“正极”或“负极”）．（4）为增强司南的磁性，可用图丁所示装置，通过________（填字母序号），来增强电磁铁对司南磁化的效果．A．改变电源的正负极 B．让司南垂直放置在AB中点的正上方 C．增加电源的电压．【答案】南极南极北极负极 C【解析】【分析】【详解】（1）人们规定磁场的方向由北极出发到南极，由图可知，在磁体外部磁感线由B端到D 端，因此，磁石的D端为该磁体S极，即南极；（2）地磁的北极在地理的南极附近，由于异名磁极相互吸引，因此，司南静止时，勺柄指向地球的南极；（3）因为异名磁极相互吸引，所以通电螺线管的左端是N极；再用安培定则，右手大母指向左握住螺线管，可判断通电螺线管中的电流方向为：右端电流向上，左端向下；再根据电流方向是从电源正极出发通过用电器回到负极，所以电源左端，即M端为电源的负极；（4）为了增强司南的磁化效果，可以增加电源电压，使线圈中电流增大，则线圈磁性增强，磁化效果更好．故选C．【点睛】牢记磁场方向的规定，即磁体周围的磁感线，都是从磁体的N极出发，回到S极；磁极间的作用规律是：同名磁极相互排斥，异名磁极相互吸引，再结合安培定则判断电源的正负极4．探究“产生感应电流条件”的实验步骤如图甲、乙、丙所示。

福建省福州市台江华伦中学2022-2023学年高三物理月考试题含解析一、选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意1. 如图所示，小车内有一光滑斜面，当小车在水平轨道上做匀变速直线运动时，小物块A恰好能与斜面保持相对静止，在小车运动过程中的某时刻（此时小车速度不为零）突然使小车迅速停止，则在小车迅速停止的过程中，小物块A可能（）A．沿斜面滑下B．沿斜面滑上去C．仍与斜面保持相对静止D．离开斜面做曲线运动参考答案：BD对A物体受力分析，受到重力、支持力两个力的作用，由于物体随小车沿水平面运动，故加速度沿水平方向，故合力水平向右，由牛顿第二定律得，F合=mgtanθ=ma，解得a=gtanθ ，方向水平向右，故小车向右匀加速直线运动或向左匀减速直线运动，小车突然停止后，物体A由于惯性继续运动；若小车向右匀加速直线运动，小车突然停止后，物体A由于惯性向右飞出做平抛运动；若小车向左匀减速直线运动，小车突然停止后，物体A由于惯性向左冲上斜面；故选BD．2. 一列简谐横波沿x轴正方向传播，波速为5m/s。

甲图为该波中质点O的振动图像，下图中能正确表示该波在0.2s时的波的图像是参考答案：B3. （单选）如图所示，一半径为R的均匀带正电圆环水平放置，环心为O点，质量为m 的带正电的小球从O点正上方h高的A点静止释放，并穿过带电环，关于小球从A到A 关于O的对称点A′过程加速度(a)、重力势能(EpG)、机械能(E)、电势能(Ep电)随位置变化的图象一定错误的是(取O点为坐标原点且重力势能为零，向下为正方向，无限远电势为零)参考答案：4. （单选）如图所示，在第一象限内有垂直纸面向里的匀强磁场（磁场足够大），一对正、负电子（质量、电量相等，但电性相反）分别以相同速度沿与x轴成30°角的方向从原点垂直磁场射入，则负电子与正电子在磁场中运动时间之比为（不计正、负电子间的相互作用力）（）．1：B．：1 D参考答案：带电粒子以一定的速度垂直进入匀强磁场，在洛伦兹力的作用下做匀速圆周运动．粒子受到的洛伦兹力提供向心力；粒子在磁场中运动的周期仅与粒子的比荷及磁场有关，粒子速度的偏向角等于轨迹的圆心角θ，根据t=T求运动时间．解：正电子进入磁场后，在洛伦兹力作用下向上偏转，而负电子在洛伦兹力作用下向下偏转．由T=，知两个电子的周期相等．正电子从y轴上射出磁场时，根据几何知识得知，速度与y轴的夹角为60°，则正电子速度的偏向角为θ1=120°，其轨迹对应的圆心角也为120°，则正电子在磁场中运动时间为t1=T=T=T，同理，知负电子以30°入射，从x轴离开磁场时，速度方向与x轴的夹角为30°，则轨迹对应的圆心角为60°，负电子在磁场中运动时间为t2=T=T=T．所以负电子与正电子在磁场中运动时间之比为t2：t1=1：2．故选：D．直．若使带电小球A的电量加倍，带电小球B重新稳定时绳的拉力为()A．Gcos30° B．Gcos60° C．Gcos45° D．2G参考答案：A二、填空题：本题共8小题，每小题2分，共计16分6. 1宇宙中存在一些离其它恒星较远的、由质量相等的三颗星组成的三星系统（假设三颗星的质量均为m，引力常量为G），通常可忽略其它星体对它们的引力作用。

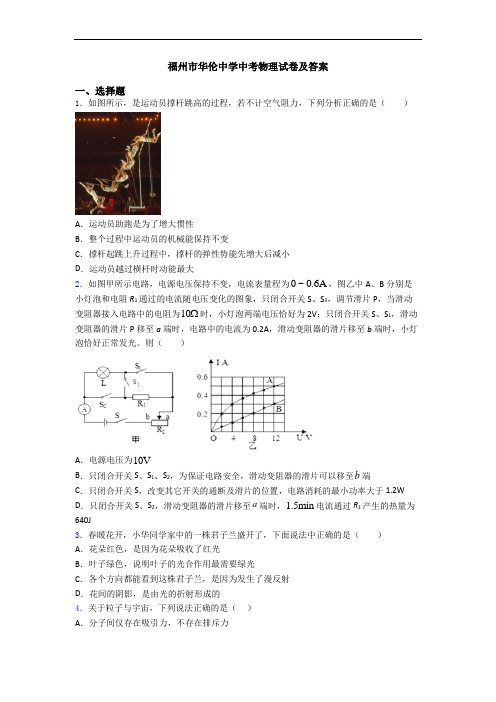

福州市华伦中学中考物理试卷及答案一、选择题1．如图所示，是运动员撑杆跳高的过程，若不计空气阻力，下列分析正确的是（）A．运动员助跑是为了增大惯性B．整个过程中运动员的机械能保持不变C．撑杆起跳上升过程中，撑杆的弹性势能先增大后减小D．运动员越过横杆时动能最大2．如图甲所示电路，电源电压保持不变，电流表量程为0~0.6A，图乙中A、B分别是小灯泡和电阻R1通过的电流随电压变化的图象，只闭合开关S、S3，调节滑片P，当滑动变阻器接入电路中的电阻为10 时，小灯泡两端电压恰好为2V；只闭合开关S、S1，滑动变阻器的滑片P移至a端时，电路中的电流为0.2A，滑动变阻器的滑片移至b端时，小灯泡恰好正常发光。

则（）A．电源电压为10VB．只闭合开关S、S1、S2，为保证电路安全，滑动变阻器的滑片可以移至b端C．只闭合开关S，改变其它开关的通断及滑片的位置，电路消耗的最小功率大于1.2W D．只闭合开关S、S2，滑动变阻器的滑片移至a端时，1.5min电流通过R1产生的热量为640J3．春暖花开，小华同学家中的一株君子兰盛开了，下面说法中正确的是（）A．花朵红色，是因为花朵吸收了红光B．叶子绿色，说明叶子的光合作用最需要绿光C．各个方向都能看到这株君子兰，是因为发生了漫反射D．花间的阴影，是由光的折射形成的4．关于粒子与宇宙，下列说法正确的是（）A．分子间仅存在吸引力，不存在排斥力B．物理学家汤姆生建立了原子的核式结构模型C．手捏海绵，海绵体积变小，说明分子间有空隙D．在探索比分子更小的微观粒子的历程中，人们首先发现了电子5．如图所示，在注射器中吸入少量液态乙醚，用橡皮塞堵住注射孔，向外拉动活塞，液态乙醚会消失．甲乙丙丁四幅图中物态变化与其相同的是A．图甲，冬天冰冻的衣服也能晾干B．图乙，洗手后用电热干手器将手烘干C．图丙，附在铁丝网上霜的D．图丁，草叶上露珠的形成6．如图所示是小明同学设计的监测河水流速变化的装置原理图。

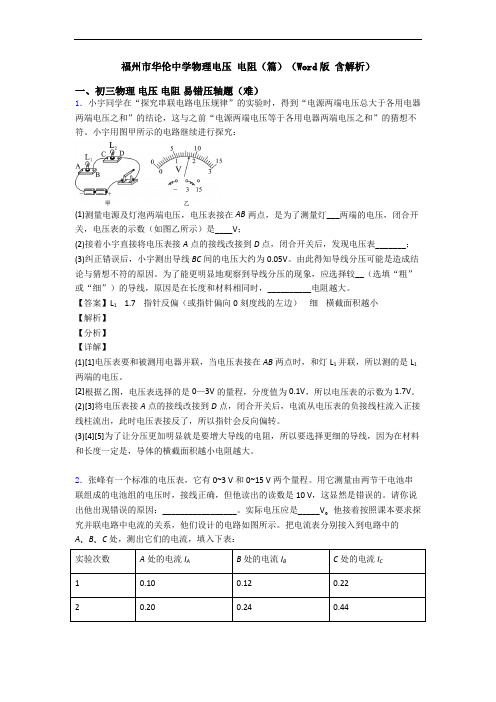

福州市华伦中学物理电压电阻（篇）（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．小宇同学在“探究串联电路电压规律”的实验时，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。

小宇用图甲所示的电路继续进行探究：(1)测量电源及灯泡两端电压，电压表接在AB两点，是为了测量灯___两端的电压，闭合开关，电压表的示数（如图乙所示）是____V；(2)接着小宇直接将电压表接A点的接线改接到D点，闭合开关后，发现电压表_______；(3)纠正错误后，小宇测出导线BC间的电压大约为0.05V。

由此得知导线分压可能是造成结论与猜想不符的原因。

为了能更明显地观察到导线分压的现象，应选择较__（选填“粗”或“细”）的导线，原因是在长度和材料相同时，__________电阻越大。

【答案】L1 1.7 指针反偏（或指针偏向0刻度线的左边）细橫截面积越小【解析】【分析】【详解】(1)[1]电压表要和被测用电器并联，当电压表接在AB两点时，和灯L1并联，所以测的是L1两端的电压。

[2]根据乙图，电压表选择的是0—3V的量程，分度值为0.1V，所以电压表的示数为1.7V。

(2)[3]将电压表接A点的接线改接到D点，闭合开关后，电流从电压表的负接线柱流入正接线柱流出，此时电压表接反了，所以指针会反向偏转。

(3)[4][5]为了让分压更加明显就是要增大导线的电阻，所以要选择更细的导线，因为在材料和长度一定是，导体的横截面积越小电阻越大。

2．张峰有一个标准的电压表，它有0~3 V和0~15 V两个量程。

用它测量由两节干电池串联组成的电池组的电压时，接线正确，但他读出的读数是10 V，这显然是错误的。

请你说出他出现错误的原因：_________________。

实际电压应是_____V。

他接着按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示。

把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表：实验次数A处的电流I A B处的电流I B C处的电流I C10.100.120.2220.200.240.4430.400.480.88（1）表格设计存在一个不足之处，是________，通过对上面数据的分析，可以得出是______。

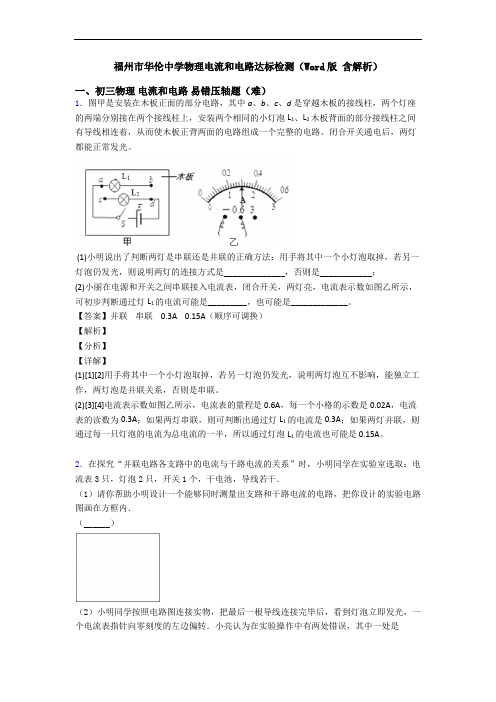

福州市华伦中学物理电流和电路达标检测（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。

闭合开关通电后，两灯都能正常发光。

(1)小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是______________，否则是____________；(2)小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯L1的电流可能是_________，也可能是_____________。

【答案】并联串联 0.3A 0.15A（顺序可调换）【解析】【分析】【详解】(1)[1][2]用手将其中一个小灯泡取掉，若另一灯泡仍发光，说明两灯泡互不影响，能独立工作，两灯泡是并联关系，否则是串联。

(2)[3][4]电流表示数如图乙所示，电流表的量程是0.6A，每一个小格的示数是0.02A，电流表的读数为0.3A；如果两灯串联，则可判断出通过灯L1的电流是0.3A；如果两灯并联，则通过每一只灯泡的电流为总电流的一半，所以通过灯泡L1的电流也可能是0.15A。

2．在探究“并联电路各支路中的电流与干路电流的关系”时，小明同学在实验室选取：电流表3只，灯泡2只，开关1个，干电池，导线若干．（1）请你帮助小明设计一个能够同时测量出支路和干路电流的电路，把你设计的实验电路图画在方框内．（______）（2）小明同学按照电路图连接实物，把最后一根导线连接完毕后，看到灯泡立即发光，一个电流表指针向零刻度的左边偏转．小亮认为在实验操作中有两处错误，其中一处是_____，还有一处是_____．（3）小明排除故障后开始实验，正确得出电流表示数如表实验次数I1/A I2/A I3/A1 0.100.20 0.30分析表格中的数据，小明发现并联电路干路中的电流和支路中的电流关系是_____（可用字母表达式表示）．但为了使实验结论更具科学性，请你提出一条合理化建议：_____．【答案】连接电路的过程中，开关没有断开电流表的接线柱接反了 I3=I1+I2更换不同的灯泡进行多次实验【解析】【分析】（1）连接电路时，开关应断开；（2）电流表串联在电路中，电流要正进负出；（3）多次实验找出普遍性规律；【详解】(1)从电源正极依次串联开关、灯泡L1、电流表A1、电流表A回到电源负极，然后将灯泡L2和电流表A2串联后并联在灯泡L1和电流表A1两端，如下图所示：(2)把最后一根导线连接完毕后，看到灯泡立即发光，说明连接电路的过程中，开关没有断开；一个电流表指针向零刻度的左边偏转，说明电流表的接线柱接反了．（3）由表中数据分析可以知道，并联电路中干路电流等于各支路电流之和，即I3=I1+I2一组实验数据具有偶然性，要得到普遍规律，需多次实验得到多组实验数据，因此需更换不同的灯泡进行多次实验．3．归纳式探究—．研究电磁感应现象中的感应电流：磁场的强弱用磁感应强度描述，用符号B表示，单位是特斯拉，符号是T．强弱和方向处处相同的磁场叫做匀强磁场．如图甲所示，电阻R1与圆形金属线圈R2连接成闭合回路，R1和R2的阻值均为R0，导线的电阻不计，在线圈中半径为r的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图象如图乙所示，图线与横、纵坐标的截距分别为t0和B0．则0至t1时间内通过R1的电流I与阻值R0、匀强磁场的半径r、磁感应强度B0和时间t0的关系数据如下表：次数R0/Ωr/m B0/T T0/s I/A1100.1 1.00.15π×l0-22200.1 1.00.1 2.5π×l0-2 3200.2 1.00.110π×l0-2 4100.10.30.1 1.5π×l0-2 5200.10.10.050.5π×l0-2（1）I=_____k，其中k=________（填上数值和单位）（2）上述装置中，改变R0的大小，其他条件保持不变，则0至t1时间内通过R1的电流I 与R0的关系可以用图象中的图线____表示．【答案】2000B r R t 25A sT m π⋅Ω⋅⨯ c 【解析】 【分析】 【详解】（1）[1]由图像分析可得2EI R=……………1 E t∆Φ=∆...............2 =?S B ∆Φ∆ (3)120+2R R R R == (4)由1234联立得：22000022B B r r I t R t R ππ∆=⋅=⋅∆由于2π为定值，故 2000B r I k R t =[2]将第一组数据带入上式得：k =25A sT m π⋅Ω⋅⨯（2）[3]若R 0变，其他为定值，则2002B r t π均为定值，可看作0'k I R =，此为反比例函数，故可用图线c 表示．4．实验桌上有如下器材：满足实验要求的电源、电流表、电压表、开关、滑动变阻器各一个，若干个不同阻值的定值电阻和足够多的导线。

一、选择题1．如图所示，干燥的天气里，用塑料梳子梳头，头发会随着梳子飘起来，而且会变得蓬松。

下列说法正确的是（）A．梳子梳头后，梳子带电而头发不带电B．梳子与头发摩擦的过程中创造了电荷C．头发变得蓬松是因为带上同种电荷而互相排斥D．头发变得蓬松是因为带上异种电荷而互相吸引2．某种新型防一氧化碳中毒报警器的节能灯工作原理是：当室内一氧化碳浓度超标时，气敏开关自动闭合发出警报声；当需要照明时，闭合开关S照明灯工作。

下列符合该报警节能灯工作要求的电路是（）A．B．C．D．3．小明家的智能锁需要通过“密码+指纹”两次识别成功才能开锁。

第一次识别成功时，开关S1闭合，发声器S发出声音，但不开锁；第二次识别成功时，开关S2闭合，电动机M启动，开锁成功。

下列电路图中，设计符合要求的是（）A．B．C．D．4．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几只水果提供的电力足以点亮一排发光二极管！关于这个电路说法正确的是（）A．水果电池将化学能转化成内能B．水果的作用是给电路提供电压C．水果在这里扮演了“用电器”的角色D．此时电路中的发光二极管即为电源5．验电器是检验物体是否带电的仪器，用毛皮摩擦过的橡胶棒接触验电器的金属球现象如图，下列说法正确的是（）A．验电器的金属球带负电，电流方向是从橡胶棒到金属箔B．验电器的金属球带负电，电流方向是从金属箔到橡胶棒C．验电器是根据同种电荷相互排斥，异种电荷相互吸引的原理来工作的D．验电器的金属球带正电，电流方向是从金属箔到橡胶棒6．关于静电的知识，下列说法中正确的是（）①摩擦起电现象说明通过做功可以创造出电荷②同种物质摩擦，一定可以使它们分别带上异种电荷③梳头时头发随塑料梳子飘起来是因为梳子和头发带上了同种电荷④自然界只存在正、负两种电荷⑤如果一个带电体与另一物体互相吸引，那么它们一定带异种电荷⑥化纤衣服穿在身上特别易吸附灰尘是因为带电体吸引轻小物体A．④⑥B．①④⑥C．②④⑤D．①②③⑤7．如图所示的电路中，电源电压不变，闭合开关S1、S2，小灯泡L1和L2正常发光。

福州市华伦中学物理电功率达标检测（Word 版 含解析）一、初三物理 电功率 易错压轴题（难）1．L 3V 0.2A 0.6WP U I '==⨯=额额小聪在“探究电流和电阻关系”的实验中，连接电路，如图甲所示．可用的定值电阻有5Ω、10Ω、l5Ω．（1）请你用笔划线代替导线，把图甲所示的电路补充完整，并且使滑动变阻器的滑片向右移动时连入电路中的阻值变大_____．（2）他把5Ω的电阻连入电路后，闭合开关，发现电流表有示数，电压表无示数，电路中的故障可能是_____（写出一种即可）．故障排除后，闭合开关，调节滑动变阻器的滑片，达到实验要求，电流表的示数如图乙所示，则电路中的电流为_____A ．（3）将5Ω的电阻换成10Ω的电阻后，闭合开关，应将滑动变阻器的滑片向_____（选填“左”或“右”）端移动，直到电压表的示数为_____V 止，记录电流表的示数．（4）完成上述实验之后，小聪想测量一个小灯泡的额定功率，已知小灯泡的额定电压为U 额．他又找来一个阻值为R 0的定值电阻，设计了电路图丙．请补全实验步骤并写出表达式 ①只闭合开关S 和_____（选填“S 1”或“S 2”），移动滑动变阻器的滑片，使电流表的示数为_____，此时小灯泡正常发光．②只闭合开关S 和_____（选填“S 1”或“S 2”），保持滑动变阻器滑片的位置不动，记下电流表的示数I ．③小灯泡额定功率的表达式是P 额=_____．（用已知量和所测物理量符号表示）【答案】 电阻（或电压表）短路 0.4 右 2 S 2 vS 1 0I U U R -额额（）【解析】【分析】【详解】 （1）要使滑片向右移动时连入电路中的阻值变大，故连接滑动变阻器的左下接线柱与电阻串联，如图：（2）他把5Ω的电阻连入电路后，闭合开关，发现电流表有示数，说明电路为通路，电压表无示数，电路中的故障可能是电阻短路，或电压表短路；电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A ，电流为0.4A ；（3）由欧姆定律的变形公式，电压表示数：0.4A 5Ω2V V U IR ==⨯=，根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为2V ；（4）①只闭合开关S 和S 2，移动滑动变阻器的滑片，使电流表的示数为v ，此时小灯泡正常发光．②只闭合开关S 和S 1，保持滑动变阻器滑片的位置不动，记下电流表的示数I ．③在①中，电流表测定值电阻的电流，根据欧姆定律的变形公式，U =IR ，定值电阻的电压为00U R U R ⨯=额额， 根据并联电路电压的规律，灯的电压为额定电压，灯正常发光；在②中，电流表测灯与定值电阻并联的总电流，根据并联电路电流的规律灯的额定电流为：U I I R =-额额， 可得，小灯泡额定功率的表达式是：2．P 额=U L I =5V×0.3A=1.5W ．小绒在“测量小灯泡的电功率”实验活动中，使用的小灯泡额定电压为2.5V ．（1）在检查实验仪器时，发见电流表指针如图乙所示，则应对电流表进行____； （2）图甲是他未连接好的实验电路，用笔画线代替导线帮他连接好实验电路．（要求滑动变阻器滑片P 向右滑动时灯泡变亮）____（3）检查电路连接无误后，闭合开关，发现小灯泡不亮，但电压表、电流表都有示数．则小灯泡不亮的原因可能是____．（4）问题解决后，继续进行实验，闭合开关，发现电压表的示数如图丙所示，要测量小灯泡的额定功率，应将滑动变阻器滑片向____（选填“C“或“D“”）端滑动，直至电压表示数为____V，若此时电流表的示数为0.30A，则小灯泡的额定功率为____W．（5）若两个额定电压为220V的白炽灯L1和L2的电压U与电流I的关系曲线如图丁所示，由图可知，L2的额定电流为____A，额定功率为____W；如果将L1和L2串联后接在220V的电源上，则L2的实际功率为____W．【答案】调零滑动变阻器阻值接入电路的阻值过大 D2.5 0.75 0.5 110 24【解析】【分析】【详解】（1）由图乙知道，电流表指针没有指在零刻度线上，所以在使用该电流表之前应对电流表进行机械调零，使指针指在零刻度线上；（2）由图甲知道，电路图中只有滑动变阻器没有接入电路，由于要求滑动变阻器滑片P向右滑动时灯泡变亮，即此过程连入电路的电阻变小，电路的电流变大，所以，根据“一上一下”的原则，应将滑动变阻器的右下接线柱接入电路，如图：（3）根据题意知道，闭合开关，电压表与电流表都有示数，则说明电路不存在断路，灯泡也没有发生短路，灯泡不发光的缘故应是：闭合开关时，滑片置于阻值最大处，没有调节，使接入电路的阻值过大，电路电流过小，灯泡由于实际功率过小而不发光．（4）由图丙知道，电压表选用的是小量程0-3V，分度值是0.1V，所以示数是1.2V，因为灯在额定电压是2.5V，所以，应增大灯的电压，由分压原理知道，应通过减小变阻器连入电路中的电阻大小，使变阻器分得的电压减小，所以滑片向D移动，直到电压表示数为2.5V；灯泡正常发光时，若电流表的示数为0.30A，则由P=UI知道，小灯泡的额度功率是：P=UI=2.5V×0.3A=0.75W；（5）由题意和图丁知道，当电压为220V时，L2的额定电流是0.5A，由P=UI知道，L2的额定功率是：P=UI2 =220V×0.5A=110W；若两电阻串联时，则流过两电阻的电流相等，且总电压应为220V，由U-I图象知道，当I1=I2=0.3A时，L1的电压为140V，L2的电压为80V，符合串联电路的电压特点，所以串联后接在220V的电源上时，电流应是0.3A，此时L2的实际功率是：P=U2I2′=80V×0.3A=24W．【点睛】3．第六空．实验中发现，灯丝烧断后，小彩灯并没有导通，其原因可能是没有达到一定的电压，金属丝上的绝缘材料仍没有被击穿，故没有导通。

一、初二物理物态变化实验易错压轴题（难）1．小明在做“观察水的沸腾”实验时，用到的器材如下：铁架台、烧杯、温度计、秒表、硬纸板、石棉网等：(1)组装器材时，应该观察_____的高度，据此在铁架台上固定铁圈（石棉网）的高度；(2)实验时用温度计测出不同时刻水的温度，并记录在表中，其中第3min时温度计的示数如图甲所示，示数为_____℃；时间/min01234567温度/℃80848896989898(3)某时刻观察到烧杯中出现图乙所示的现象，表明水_____（选填“已经”或“尚未”）沸腾；(4)实验需要测量水温随时间变化的多组数据，这是为了_____（填序号）；①发现变化规律②减小实验误差(5)在评估交流时，有同学提出从开始加热到沸腾，所用时间过长。

如果要对实验进行改进以缩短实验时间，请你说出一种办法：_____。

【答案】酒精灯外焰 92 已经①减小水的质量【解析】【分析】【详解】(1)[1]酒精灯需用外焰加热，所以要放好酒精灯，确定酒精灯外焰的高度，再固定铁圈的高度。

(2)[2]由甲图知，温度计的分度值为1℃，因此该温度计的示数是92℃。

(3)[3]由乙图中气泡在上升过程中体积不断增大，假设水已经沸腾，那么这些水的温度是均匀的，气泡在上升过程中受到水的压强在变小，气泡的体积在不断增大，这与题中现象是相同的，所以是沸腾时的现象，水已经沸腾。

(4)[4]为得出可靠的结论，要进行多次测量，故选①。

(5)[5]水从开始加热到沸腾的这段时间需要缩短，可以减小水的质量等。

2．如图所示是课本上的几个小实验，请根据要求填空.（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水，此时会观察到________的现象，这是由一于在瓶底浇冷水后，液面上方________，导致液体的沸点降低所致.（2）图乙是小明制作的“浮沉子”.为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该________(旋紧/拧开);为使漂浮于水面上的小瓶子下沉，小明应________ (松开/捏紧)手指.（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端，再靠近其右端时会观察到铝箔条________(均被吸引/均被排斥/一次被吸引，另一次被排斥).此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是________(控制变量法/转换法/理想实验法).【答案】水又开始沸腾气压减小旋紧捏紧均被吸引转换法【解析】【分析】【详解】（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水时，液面上方的气体温度降低、体积减小，气压减小；由于气压降低，水的沸点降低，所以此时会观察到水又开始沸腾的现象．（2）图乙是小明制作的“浮沉子”，实验中要通过改变瓶内气体压力的方法，改变小瓶的浮沉，所以为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该旋紧；为使漂浮于水面上的小瓶子下沉，小明应挰紧手指，则瓶内气压增大，气体对小瓶的压力增大，同时压力增大时，进入小瓶中的水增加，小瓶自重增加，所以小瓶下沉．（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端时，由于带电体能够吸引轻小物体，所以橡胶棒与铝箔条吸引；再靠近其右端时，同样由于带电体能够吸引轻小物体，也会观察到铝箔条被吸引，即两次都被吸引（但要注意橡胶棒与铝箔条不能接触，接触后，带同种电荷，第二次会排斥）；此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是转换法．3．小阳和小娟分别利用如图甲所示装置“探究水沸腾前和沸腾时温度变化的特点”。

福州市华伦中学物理内能（篇）（Word版含解析）一、初三物理内能易错压轴题（难）1．（提出问题）水和空气哪种物质的导热性能好？（猜想与假设）小明进行了如下猜想：猜想一：水的导热性能好；猜想二：空气的导热性能好（设计与进行实验）小明用两个相同的牛奶瓶，都装入热牛奶，一个放在温度与室温相同的水中，另一个放在空气中，为了尽量减少其他因素的影响，他把两个瓶都用木块垫起来，放在同一个桌面上，如上图所示，实验时他每隔一定的时间记录一次甲、乙两温度计的示数，得到的数据如下表：（实验结论）（1）分析表中数据，可得出结论：_____（评估与交流）（2）对甲、乙两个瓶中的牛奶，除了要控制它们的初温相同外，还要控制它们的_____相同（3）热牛奶放在水中温度下降是通过_____方式来_____（选填“增加”或“减少”）内能（4）进一步分析表中甲的示数，小明又发现，在冷却过程中，牛奶冷却的快慢前后并不一致，是越来越___的（实验拓展）（5）如果有一天，你要喝一杯奶茶，下列两种冷却方法中，效果较好的是_____A．将滚烫的热茶冷却5分钟，然后加适量冷牛奶B．先将适量的冷牛奶加进滚烫的热茶中，然后冷却5min（6）物理学中我们用速度来表示物体运动的快慢，若小明用“冷却速度”来表示物体冷却快慢，则“冷却速度”可定义为：质量为1千克的物体，_____叫做冷却速度【答案】在水中冷却比在空气中冷却效果要好质量热传递减少慢A单位时间内降低的温度【解析】【详解】（1）分析可知，在相同时间内水中冷却速度更快，所以在水中比空气中冷却效果更好；（2）在研究空气和水的导热性时，应该保证其它条件相同，除了水的初温外还要保证水的质量相等；（3）由于水与牛奶瓶有温度差，所以要发生热传递，即牛奶温度下降是由于热量传递减少其内能；（4）这是由于随着牛奶温度下降，周围水的温度在升高，使牛奶冷却的速度变慢，因此牛奶冷却的快慢还会受到温度的影响．所以当实验时间较长时，相同时间内牛奶降温的速度逐渐变慢，就是指冷却速率变慢．（5）根据（4）中的结论，物体冷却随时间推移是先快后慢，本质原因是温差逐渐缩小，奶茶热的时候温度下降得快，开始快后来越来越慢，开始先让它保持较高的温度，可以在五分钟内放出更多的热量，然后加入冷牛奶，利用热传递使其再次降温。
