华为Y600产品培训胶片

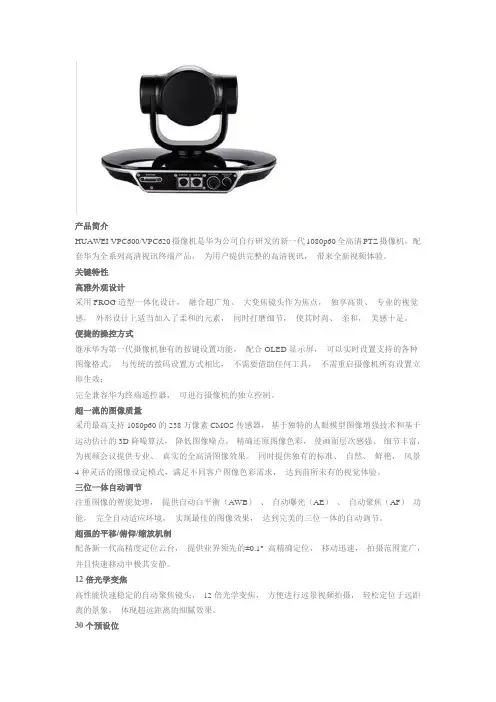

产品简介HUAWEI VPC600/VPC620摄像机是华为公司自行研发的新一代1080p60全高清PTZ摄像机，配套华为全系列高清视讯终端产品，为用户提供完整的高清视讯，带来全新视频体验。

关键特性高雅外观设计采用FROG造型一体化设计，融合超广角、大变焦镜头作为焦点，独享高贵、专业的视觉感，外形设计上适当加入了柔和的元素，同时打磨细节，使其时尚、亲和，美感十足。

便捷的操控方式继承华为第一代摄像机独有的按键设置功能，配合OLED显示屏，可以实时设置支持的各种图像格式，与传统的拨码设置方式相比，不需要借助任何工具，不需重启摄像机所有设置立即生效；完全兼容华为终端遥控器，可进行摄像机的独立控制。

超一流的图像质量采用最高支持1080p60的238万像素CMOS传感器，基于独特的人眼模型图像增强技术和基于运动估计的3D降噪算法，降低图像噪点，精确还原图像色彩，使画面层次感强、细节丰富，为视频会议提供专业、真实的全高清图像效果。

同时提供独有的标准、自然、鲜艳，风景4种灵活的图像设定模式，满足不同客户图像色彩需求，达到前所未有的视觉体验。

三位一体自动调节注重图像的智能处理，提供自动白平衡（AWB）、自动曝光（AE）、自动聚焦（AF）功能，完全自动适应环境，实现最佳的图像效果，达到完美的三位一体的自动调节。

超强的平移/俯仰/缩放机制配备新一代高精度定位云台，提供业界领先的±0.1°高精确定位，移动迅速，拍摄范围宽广，并且快速移动中极其安静。

12倍光学变焦高性能快速稳定的自动聚焦镜头，12倍光学变焦，方便进行远景视频拍摄，轻松定位于远距离的景象，体现超远距离的细腻效果。

30个预设位可预置摄像机设置，如平移/俯仰/缩放位置等进行预设。

即使在摄像机关闭时，预置的数据会保存下来，方便会议过程中不同场景、视频画面的快速切换，极大地提高了摄像机的响应速度。

遥控器通过摄像机控制高清终端VPC600/VPC620与高清终端配合使用，用户可使用高清终端的遥控器通过摄像机对高清终端进行控制，极大地满足客户在终端设备隐藏的情况下，也能方便地对终端进行操作。

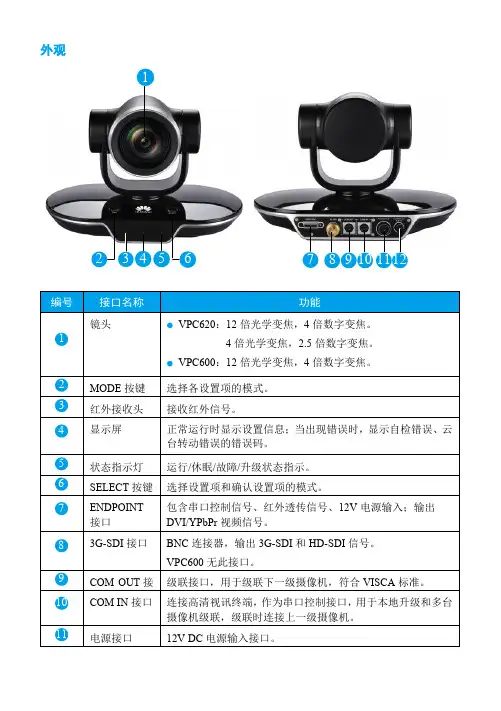

外观123456791012811安装安装方法正装将摄像机摆放在水平桌面。

如果桌面略有倾斜，请确保倾斜角小于15度，以保证摄像机正常运转。

使用选配件L型支架将摄像机固定在墙上。

摄像机与支架通过1/4"-20UNC螺钉来固定。

倒装使用自行选购的倒装支架将摄像机固定在天花板上。

摄像机与支架通过1/4"-20UNC螺钉来固定。

其他使用三脚架。

用户可以自行选购三脚架来安装使用。

开机线缆连接完毕，接通电源适配器电源，按下电源开关，约8秒后即可输出画面。

首次开机，摄像机云台会转到正中位置；再次开机，摄像机云台会转到上次下电时的位置。

若摄像机的ENDPOINT接口与TEX0系列高清视讯终端相连，则无须连接电源适配器和按下电源开关，高清视讯终端连通电源后摄像机即可开机。

检查状态指示灯正常状态为绿灯长亮。

休眠状态为红灯长亮。

升级状态为红绿灯交替闪烁。

故障状态为红色闪烁。

控制摄像机支持通过高清视讯终端和遥控器进行云台和镜头控制。

通过高清视讯终端控制摄像机时，需连接串口控制线缆，控制距离可达到50m。

通过遥控器控制摄像机时，需设置IR模式为OFF。

设置按键方法：1.按SELECT 按键，选择IR 、VIDEO 或者FLIP 。

2.按MODE 按键，选择需要的模式。

按键一次切换一次。

3.按SELECT 按键确认。

设置生效：如果文字闪烁表示未生效，按SELECT 按键使之生效。

规格安全注意事项在存储、运输和使用设备的过程中，必须严格保持干燥，必须避免激烈碰撞。

请勿自行拆卸设备，设备发生故障时请联系指定的维修点。

请将设备放置于平稳工作台上。

请勿让儿童玩耍设备及小配件，避免因吞咽等行为产生危险。

请保持电源插头清洁、干燥，以免引起触电或其它危险。

清洁之前，建议先停止使用设备，并断开电源。

请勿按压、刮擦或重击镜头和显示屏。

请不要让橡皮或塑料类物质长时间接触镜头和显示屏，以免损坏表面光亮度。

请遵守有关设备包装材料、耗尽电池和废旧设备处理的本地法令，并支持回收行动。

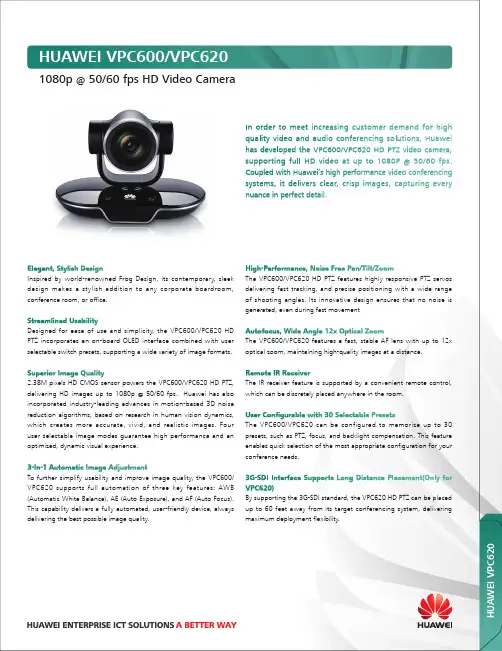

HUAWEI VPC600/VPC6201080p @ 50/60 fps HD Video CameraIn order to meet increasing customer demandquality video and audio conferencing solutions,has developed the VPC600/VPC620 HD PTZ video camera,supporting full HD video at up to 1080PCoupled with Huawei’s high performance video conferencingsystems, it delivers clear, crisp images, capturingnuance in perfect detail.Elegant, Stylish DesignInspired by world-renowned Frog Design, its contemporary, sleek design makes a stylish addition to any corporate boardroom, conference room, or office.Streamlined UsabilityDesigned for ease of use and simplicity, the VPC600/VPC620 HD PTZ incorporates an on-board OLED interface combined with user selectable switch presets, supporting a wide variety of image formats.Superior Image Quality2.38M pixels HD CMOS sensor powers the VPC600/VPC620 HD PTZ, delivering HD images up to 1080p @ 50/60 fps. Huawei has also incorporated industry-leading advances in motion-based 3D noise reduction algorithms, based on research in human vision dynamics,Four user selectable image modes guarantee high performance and anTo further simplify usability and improve image quality, the VPC600/AWB (Automatic White Balance), AE (Auto Exposure), and AF (Auto Focus). This capability delivers a fully automated, user-friendly device, always High-Performance, Noise Free Pan/Tilt/ZoomThe VPC600/VPC620 HD PTZ features highly responsive PTZ servos delivering fast tracking, and precise positioning with a wide range of shooting angles. Its innovative design ensures that no noise is generated, even during fast movementAutofocus, Wide Angle 12x Optical ZoomThe VPC600/VPC620 features a fast, stable AF lens with up to 12x optical zoom, maintaining high-quality images at a distance.Remote IR ReceiverThe IR receiver feature is supported by a convenient remote control, which can be discretely placed anywhere in the room.User Configurable with 30 Selectable PresetsThe VPC600/VPC620 can be configured to memorize presets, such as PTZ, focus, and backlight compensation. This feature enables quick selection of the most appropriate configuration for your conference needs.3G-SDI Interface Supports Long Distance Placement(Only for VPC620)By supporting the 3G-SDI standard, the VPC620 HD PTZ can be placed up to 60 feet away from its target conferencing system, delivering maximum deployment flexibility.HUAWEI VPC600HUAWEI VPC620-12XHUAWEI VPC620-4X2.38M pixels 1/2.8-inch CMOS imaging chip1080p 50/60, 1080i 50/60, 1080p 25/30, 720p 50/60HUAWEI VPC600/VPC620-12X: 12x optical plus 12x digitalHUAWEI VPC620-4X: 4x optical plus 2.5x digitalHUAWEI VPC600/VPC620-12X: f = 3.9 mm to 46.8 mmHUAWEI VPC620-4X: f = 3.9 mm to 15.6 mmF1.8Maximum horizontal field of view 72ºMaximum Vertical field of view 44.5ºPan/Tilt range Pan: +/-100º Tilt: +/-30ºPan/Tilt speed Minimum pan and tilt: 2º/s Maximum pan: 80º/s, 25º/s tiltMin. illumination 2 lux (50 IRE, F1.8)Signal Noise Ratio (SNR)59dBShutter speed1/25~1/10000 secondsWhite balance (WB)Automatic and manualNumber of preset positions30Image ModeImage mode Standard, nature, vivid, scenery Automatic adjustmentAWB (Auto White Balance), AE (Auto Exposure), AF (Auto Focus)Special functionsDigital Wide Dynamic Range , Inversion support, IR receiver, Local and remote software updates Power supply and powerInput voltage100-240V AC 50-60HzWorking frequency12V DCPower< 20WPhysical characteristics。
