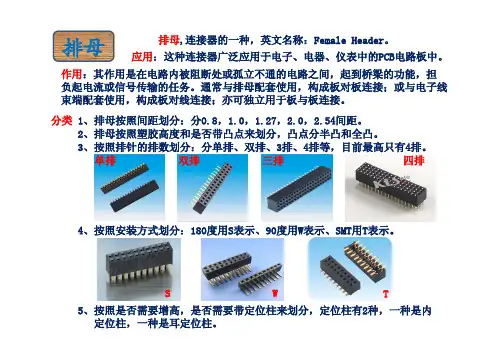

3、按照排针的排数划分：分单排、双排、3排、4排等，目前最高只有4排。
单排双排三排四排4、按照安装方式划分：180度用S表示、90度用W表示、SMT用T表示。
S W T5、按照是否需要增高，是否需要带定位柱来划分，定位柱有2种，一种是内 定位柱，一种是耳定位柱。
排母端子类型: U型端子和Y型端子U型端子，接触有3个面一般塑高低的用U型端子Y型端子，接触有2个面一般塑高高的用Y型端子排母（Y型端子）排母(U 型端子)排针作用：其作用是在电路内被阻断处或孤立不通的电路之间，起到桥梁的功能，担 负起电流或信号传输的任务。
通常与排母配套使用，构成板对板连接；或与电子线束端配套使用，构成板对线连接；亦可独立用于板与板连接。
排针,连接器的一种，英文名称：Pin Header。
应用：这种连接器广泛应用于电子、电器、仪表中的PCB电路板中。
分类1、排针按照间距划分：分0.8，1.0，1.27，2.0，2.54间距。
2、按照塑胶高度和塑胶数量划分（比如说单塑，双塑，3塑等等）划分。
4、按照安装方式划分：180度用S表示、90度用W表示、SMT用T表示。
3、按照排针的排数划分：分单排、双排、3排、4排等，目前最高只有4排。
规格1、排数2、针数3、针脚4、尺寸5、间距6、材质1、排数：单排、双排、三排、四排，最多为四排。
2、针数：02 to 80 。
3、针脚：直脚、弯脚、 SMT；针的大小 。
4、尺寸：外形尺寸长度、宽度、厚度，排距。
5、间距：有0.8，1.0，1.27，2.0，2.54间距。
6、材质：指接触件材质及表面处理，绝缘体材质。
包装：袋装、卷袋、散装。
材料：插针材料： 黄铜或磷青铜 ；绝缘体材料：塑胶UL 94V-0。
表面处理：镀金0.8u，镀锡、镀镍。
备注：影响价格的因素很多，通常影响最大的为镀金，塑胶高度等。
•排针和排母检测项目：•1、排针与排母的整体高度。
（游标卡尺）•2、排母的针脚宽度。
（目测）•3、排针与排母之间结合是否紧密。

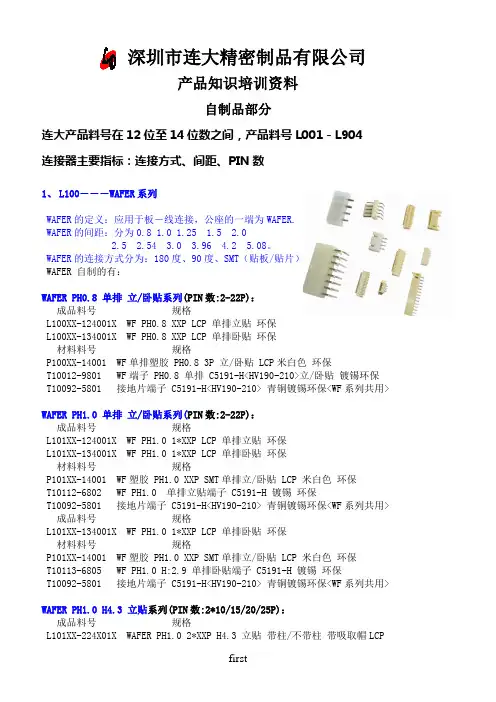

深圳市连大精密制品有限公司产品知识培训资料自制品部分连大产品料号在12位至14位数之间，产品料号L001－L904连接器主要指标：连接方式、间距、PIN数1、L100―――WAFER系列WAFER的定义：应用于板―线连接，公座的一端为WAFER.WAFER的间距：分为0.8 1.0 1.25 1.5 2.02.5 2.543.0 3.964.25.08。
WAFER的连接方式分为：180度、90度、SMT（贴板/贴片）WAFER 自制的有：WAFER PH0.8 单排立/卧贴系列(PIN数:2-22P)：成品料号规格L100XX-124001X WF PH0.8 XXP LCP 单排立贴环保L100XX-134001X WF PH0.8 XXP LCP 单排卧贴环保材料料号规格P100XX-14001 WF单排塑胶 PH0.8 3P 立/卧贴 LCP米白色环保T10012-9801 WF端子 PH0.8 单排 C5191-H<HV190-210>立/卧贴镀锡环保T10092-5801 接地片端子 C5191-H<HV190-210> 青铜镀锡环保<WF系列共用>WAFER PH1.0 单排立/卧贴系列(PIN数:2-22P)：成品料号规格L101XX-124001X WF PH1.0 1*XXP LCP 单排立贴环保L101XX-134001X WF PH1.0 1*XXP LCP 单排卧贴环保材料料号规格P101XX-14001 WF塑胶 PH1.0 XXP SMT单排立/卧贴 LCP 米白色环保T10112-6802 WF PH1.0 单排立贴端子 C5191-H 镀锡环保T10092-5801 接地片端子 C5191-H<HV190-210> 青铜镀锡环保<WF系列共用> 成品料号规格L101XX-134001X WF PH1.0 1*XXP LCP 单排卧贴环保材料料号规格P101XX-14001 WF塑胶 PH1.0 XXP SMT单排立/卧贴 LCP 米白色环保T10113-6805 WF PH1.0 H:2.9 单排卧贴端子 C5191-H 镀锡环保T10092-5801 接地片端子 C5191-H<HV190-210> 青铜镀锡环保<WF系列共用>WAFER PH1.0 H4.3 立贴系列(PIN数:2*10/15/20/25P)：成品料号规格L101XX-224X01X WAFER PH1.0 2*XXP H4.3 立贴带柱/不带柱带吸取帽LCPfirst材料料号规格P101XX-24201 WAFER塑胶 PH1.0 2*XXP 立贴带柱/不带柱 H:4.3 LCP 环保P10115-24120 WAFER 吸取帽 PH1.0 LCP 环保T10112-6101 WF PH:1.0 H:4.3 双排立贴端子 C5191-H 镀全金1U" 环保T10092-5801 接地片端子 C5191-H<HV190-210> 青铜镀锡环保<WF系列共用>WAFER PH1.0 H3.9 卧贴系列(PIN数:2*10/15/20/25P)：成品料号规格L101XX-234002X WAFER PH1.0 2*XXP H3.9侧插卧贴LCP 环保材料料号规格P101XX-24301 WF塑胶 PH1.0 2*XXP 卧贴 H:3.9 LCP 环保T10113-6103 WF PH1.0 H3.9 双排卧贴端子A C5191-H 1U" 环保T10113-6104 WF PH1.0 H3.9 双排卧贴端子B C5191-H 1U" 环保T10092-5801 接地片端子 C5191-H<HV190-210> 青铜镀锡环保<WF系列共用>WAFER PH1.0 H5.4 卧贴系列(PIN数:2*10/15/20/25P)：成品料号规格L101XX-234001X WF PH1.0 2*XXP H:5.4 卧贴 LCP 卷装环保材料料号规格P101XX-24302 WF塑胶 PH1.0 2*XXP 卧贴 H:5.4 LCP 环保T10113-6101 WF PH1.0 H:5.4 侧插卧贴端子A C5191-H 镀1U"全金环保T10113-6102 WF PH1.0 H:5.4 侧插卧贴端子B C5191-H 镀1U"全金环保T10092-5801 接地片端子 C5191-H<HV190-210> 青铜镀锡环保<WF系列共用>WAFER的规格：单排间距0.8---1.25的最小为2P，最大为20P双排间距0.8---1.25的最小为2*5P，最大2*25P，具体有2*5P、2*8P、2*10P、2*15P、2*20P、2*25P。
排针排母设计及应用规范（D版）编写：日期：审核：日期：批准：日期：受控状态：1、目的目前在我公司产品中排针排母应用比较广泛，名称及规格没有统一规范，设计图纸五花八门，供应商难以准确理解图纸，选用也比较困难，为了规范设计、方便应用，制定此规范。
2、分类：排针按外形分为直排针(用S表示)、弯头排针(W)两类。
3、排针规格3.1直排针:3.1.1图例图 1 单层塑胶单排排针(适用于A<20的情况)图 2 双层塑胶单排排针(适用于20≤A<30的情况)图 3 三层塑胶单排排针(适用于A ≥30的情况)图 4 单层塑胶双排排针(适用于A<20的情况)图 5 双层塑胶双排排针(适用于20≤A<30的情况)图 6 三层塑胶双排排针(适用于A≥30的情况)3.1.2标注示例：排针 S排数×单排针数P×B-A/C说明：C取默认值6mm时，不标注出。
例1 针距为2.54、A=8、共13针的单排排针标注为排针 S1×13P×2.54-8例2 针距为2.54、A=25、C=6、共26针的双排排针标注为:排针 S2×13P×2.54-25例3 针距为2.54、A=25、C=3、共26针的双排排针标注为:排针 S2×13P×2.54-25/33.2弯头排针3.2.1图例图 7 单排弯头排针图 8 双排弯头排针3.2.2标注示例：排针 W排数×单排针数P×针距－A/C说明：C取默认值3mm时，不标注出。
